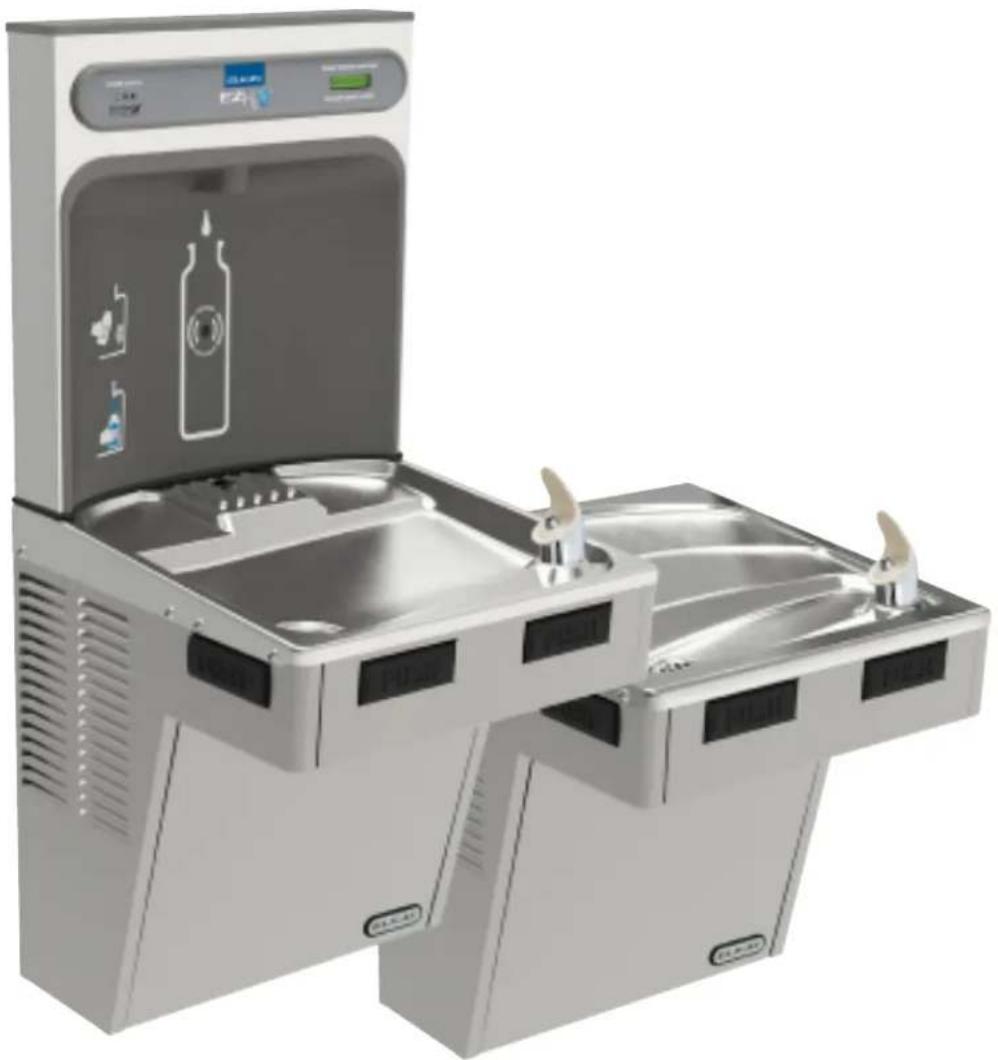

EMABFTL8WSSK - Fontaine a eau Elkay - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Fontaine à eau avec station de remplissage de bouteille
Marque	Elkay
Modèle	EMABFTL8WSSK
Dimensions (estimation)	Hauteur 914 mm, Largeur 305 mm, Profondeur 457 mm
Poids (estimation)	25 kg
Alimentation électrique	120 V / 60 Hz
Fluide frigorigène	HFC-134A
Pression d'eau recommandée	45-50 psi (3,1-3,4 bar)
Réglage de la hauteur du jet	Oui, par vis sous le panneau avant
Fonctions principales	Distribution d'eau fraîche, remplissage de bouteilles
Installation murale	Support de suspension inclus, fixation murale requise
Raccordement d'eau	Conduite d'alimentation 3/8 po D.E.
Options de filtration	Module filtre d'eau disponible en option
Sécurité	Débrancher avant toute intervention, risque d'électrocution
Entretien	Nettoyage régulier du bassin et du barboteur, vérification du siphon
Pièces détachées	Soupape, siphon, joints, écrous coulissants

FOIRE AUX QUESTIONS - EMABFTL8WSSK Elkay

Comment installer le support de suspension du refroidisseur ?

Retirez le support de suspension à l'arrête du refroidisseur en enlevant une vis. Installez le support et le siphon comme indiqué à la fig. 2. Assurez-vous que le support est solidement retenu en place, et ajoutez des ferrules de fixation si le mur n'offre pas un soutien suffisant.

Quelle est la pression d'eau recommandée pour un fonctionnement optimal ?

La pression d'eau recommandée est de 45 à 50 psi (livres par pouce carré). Si la pression varie beaucoup, ajustez la vis de réglage du jet accessible après retrait du panneau avant. Un tour dans le sens horaire augmente le jet, antihoraire le diminue.

Comment régler la hauteur du jet d'eau ?

Retirez le panneau avant (quatre vis). Localisez la vis de réglage (article 31, fig. 4). Tournez-la dans le sens horaire pour augmenter le jet, antihoraire pour le diminuer. Le meilleur ajustement est obtenu lorsque le jet frappe le bassin à environ 165 mm du barboteur.

Que faire s'il y a un problème de goût, d'odeur ou de sédiment dans l'eau ?

Elkay propose un module filtre d'eau optionnel (non inclus) qui peut être installé pour améliorer la qualité de l'eau. Suivez les instructions d'installation fournies avec le filtre.

Comment nettoyer et entretenir la fontaine ?

Débranchez l'appareil avant tout nettoyage. Nettoyez régulièrement le bassin et le barboteur avec un chiffon doux et de l'eau savonneuse. Vérifiez périodiquement l'état du siphon et des joints pour éviter les fuites.

Quelles sont les précautions de sécurité à respecter ?

Débranchez toujours l'appareil avant toute opération de réparation ou d'entretien. L'appareil utilise du fluide frigorigène HFC-134A. Ne pas percer ni exposer à une flamme. Assurez-vous que l'installation électrique est conforme aux normes locales.

Comment installer le refroidisseur sur le mur ?

Fixez solidement le support de suspension au mur à l'aide des cinq trous de fixation (diamètre 7/16 po). La distance du mur à l'axe central du siphon doit être de 159 mm. Positionnez le refroidisseur sur les supports en enfonçant les fentes arrière dans les pattes du support.

Comment raccorder l'alimentation en eau ?

Connectez l'alimentation en eau à la conduite de 3/8 po D.E. (diamètre extérieur) en utilisant l'écrou coulissant et le joint fournis. Assurez-vous que le bout de la conduite entre bien dans le siphon, puis serrez l'écrou.

Que faire si un débit d'eau continu se produit après le cycle du compresseur ?

Tournez la commande d'eau froide vers le côté gauche de 1/4 de tour pour arrêter le débit. Si le problème persiste, vérifiez la soupape et ajustez la vis de réglage comme décrit dans la notice.

Où trouver les pièces détachées pour ce modèle ?

Les pièces détachées (soupape, siphon, joints, écrous) sont disponibles auprès des revendeurs Elkay agréés. Consultez le site officiel d'Elkay pour trouver un revendeur près de chez vous ou commandez en ligne.

MODE D'EMPLOI EMABFTL8WSSK Elkay

Manuel d'installation/entretien/utilisation

EMABF8TL & LMAFB8TL Stations de Remplissage de Bouteille Série et Refroidisseurs

Remarque : Danger ! Risque d'électrocution. Débrancher avant de réparer l'appareil.

Utilise du fluide frigorigène HFC-134A

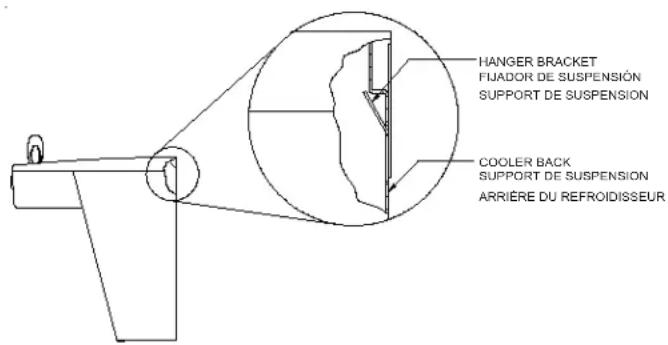

Installation du SIPHON et dusupport de suspension

1) Retire le support de suspension à l'arrête du refroidisseur en enlevant une (1) vis. 2) Installez le support et le siphon tel qu'indiqué à la fig. 2.

NOTE: Le support de suspension DOIT être bien retenu en place. Ajoute des ferrules de fixation si le mur n'offre pas le soutien voulu.

Important

• Pour avoir une bonne position, on doit garder une dimension de 6 1/4 po. (159mm) du mur à l'axe central du siphon.
• Ancrez solidement le support au mur à l'aide des five (5) trous de fixation d'un diam. 7/16 po.

(3) Installez la soupape droite dans le tuyau de D. E. 3/8".

Installation du refroidisseur

(4) Installez le refroidisseur sur les supports en vous assurant que ceux-ci sont bien installés dans les fentes à l'arrière du refroidisseur tel qu'indiqué à la figure 4. 5) Dégagez les deux (2) vis retenant le panneau inférieur avant au bas de la base du refroidisseur ainsi que deux (2) vis sur le dessus. Retirez le panneau avant et mettez-le de côté. 6) Connectez l'alimentation en eau. - Voir note 4 des instructions générales. 7) Retirez l'écrou coulissant et le joint du siphon et installez-les sur la conduite résiduataire du refroidisseur en vous assurant que le bout de la conduite entre bien dans le siphon. Installez l'écrou coulissant et le joint au siphon et resserrez bien.

Voir manuel des directives générales

8) Hauteur de flux est réglé en usine pour la fouriture de 45 à 50 lb/po2. Si la pression varie beaucoup de ce point, ajustez la vis que l'on peut atteindre en retirant le panneau avant (article 31, fig. 4). Si vous ajustez dans le sens des aiguilles d'une montre, le jet augmentera et dans le sens contraire, le jet diminuera. Le meilleur ajustement est lorsque le jet frappe le bassin à environ 6:1/2^irc (165mm) du barboteur. 9) Replacez le panneau avant et fixez-le en place en resserrant les quatre (4) vis. 10) S'il existe un problème de goût, d'odeur ou de sédiment, essayez d'installer notre module filtre d'eau.

Fig. 3

Fig. 4

Mécanisme de soupape d'eau - procédure de réglage :

Tournez la vis de réglage dans le sens contraire aux aiguilles d'une montre jusqu'à ce que le débit d'eau du barboteur commence. - Tournez la vis de réglage dans le sens des aiguilles d'une montre jusqu'à ce que le début d'eau du barboteur s'arrête, PUIS tournez encore de 1/2 tour.

NOTE: Les ajustements sont décrits tels qu'on les voit d'en dessous de l'appareil (côté inférieur du panneau distributeur).

NOTE: S'il y a débit continu à la fin du cycle du compresseur, tournez la commande d'eau froide vers le côté gauche de 1/4 de tour.

Remarque: Visser la main de l'écrou de blocage pour assurer l'étanchéité.
