MODE D'EMPLOI Cove CVST6060 CRAFT + MAIN

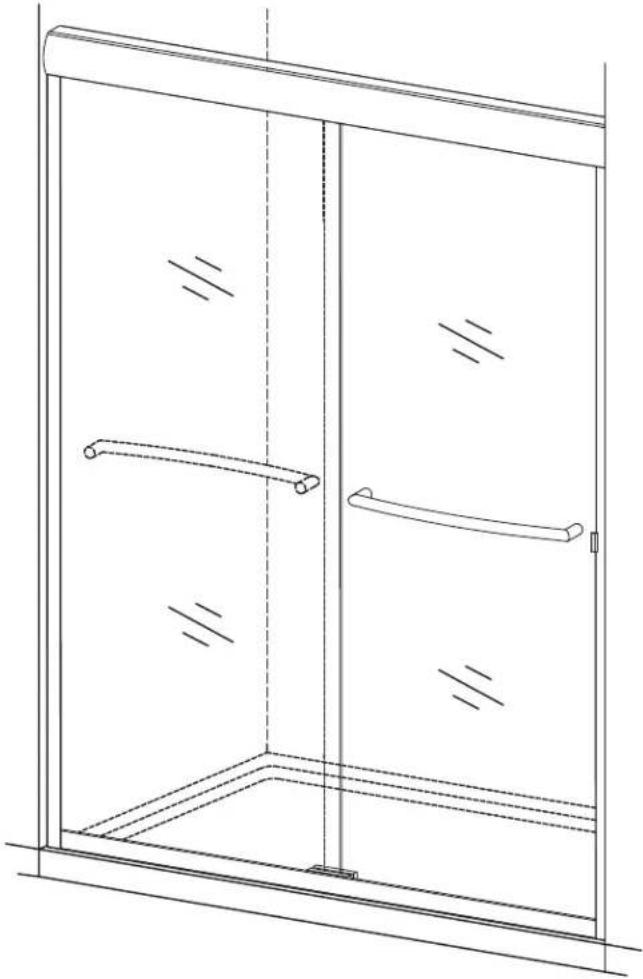

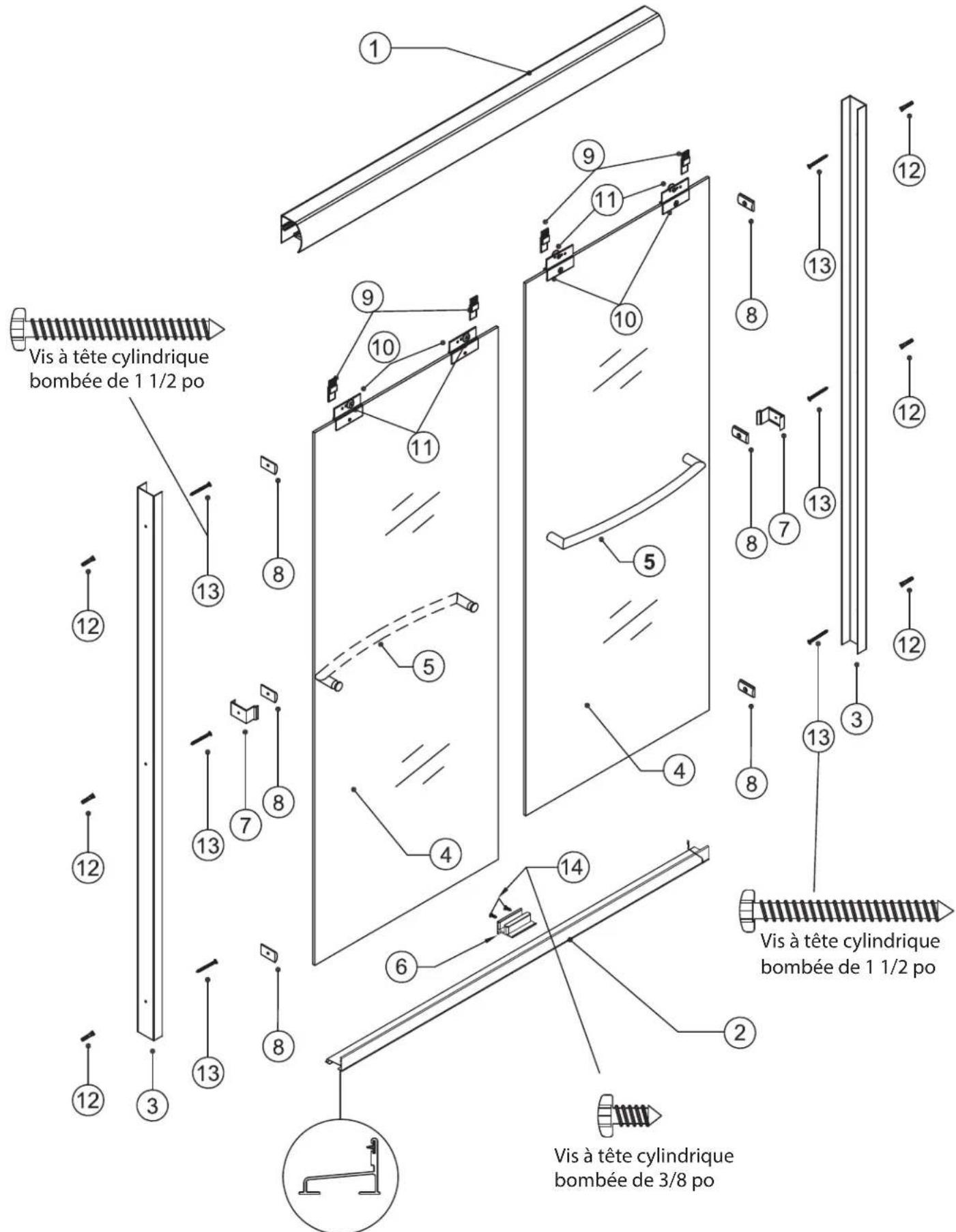

Familiarisez-vous avec toutes les pièces illustrées dans la vue éclatée. La vue éclatée servira également de référence utile pour l'emplacement des différentes pièces et la façon dont elles sont installées.
S'il vous plaît visitez-nous sur YouTube et voir nos vidéos d'installation de porte de douche. L'un d'eux peut être disponible pour installation. www.youtube.com/c/CRAFTANDMAIN
Ligne d'assistance à la clientèle sans frais
Du lundi au vendredi entre 7h30 et 17h00, HNC
1 888 620-3667 pour les clients des États-Unis
1 888 256-7551 pour les clients du Canada
1 | 2 | 3 | 4 | 5 |
| RAIL SUPÉRIEUR (1 PCE) | RAIL INFÉRIEUR (1 PCE) PIÉDROIT MURAL (2 PCES) | PANNEAU DE PORTE(extérieur/intérieur) | PORTE-SERVIETTES(2 PCES) | |
6 | 7 | 8 | 9 | 10 |
| GUIDE DE PANNEAU(1 PCE) | GUIDE DE BUTOIR (2 PCES) | BUTOIR MURAL (6 PCES) PINCE À COULISSEAU DE SÉCURITE (4 PCES) | PINCE DE SUSPENSION DU VITRAGE (4 PCES) | |
11 | 12### | 13 | 14 | 15 2 3/8" |
| ROULEAU (4 PCES) | BOUCHON MURAL(6 PCES) | VIS À TÊTE CYLINDRIQUE BOMBÉE DE 1 1/2 PO (6 PCES) | VIS À TÊTE CYLINDRIQUE BOMBÉE DE 3/8 PO (2 PCES) | CLÉ DE PORTE-SERVIETTES(6 CM DE LONG - 1 PCE) |
16 | SAVERTISSEMENT : Portez toujours des lunettes de protection quand vous travaillez avec du verre trempé. | |||
| TIGE D'INSTALLATION DE COULISSEAU DE SÉCURITÉ(10,16 CM DE LONG - 1 PCE) | ||||
OUTILS RECOMMANDÉS
1 | 2 | 3 | 4 | 5  |
| SILICONE | PERCEUSE RUBAN À MESURER | MAILLET EN CAOUTCHOUC | MÈCHES DE PERCEUSE | |
6 | 7 | 8 | 9 | 10 |
| NIVEAU CRAYON | TOURNEVIS | SCIE ÉGOÏNE | LUNETTES DE PROTECTION | |

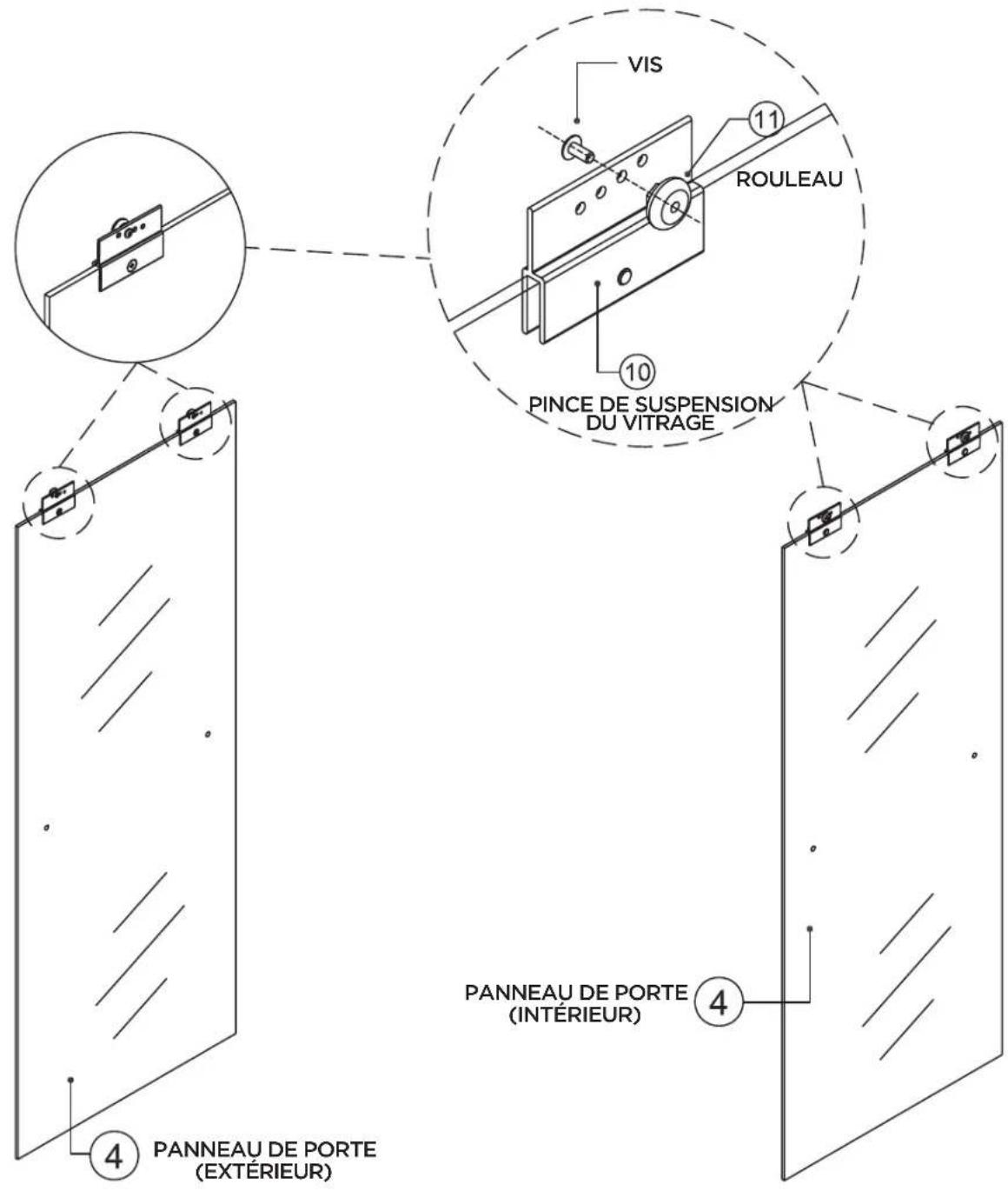

Fixez les rouleaux aux pinces de suspension des deux panneaux. Les rouleaux doivent être installés de façon à ce que la tête de la vis de montage se trouve du même côté du panneau que la tête de vis placée dans la pince de suspension (voir l'illustration dans l'encart).
REMARQUE : Les divers trous de la pince de suspension sont utilisés pour ajuster le panneau avec précision, afin de compenser les murs qui ne sont légèrement pas d'équerre ou aplombés. Pour obtenir les meilleurs résultats, commencez avec tous les rouleaux dans le second trou à partir du haut, puis effectuez les ajustements selon les besoins.


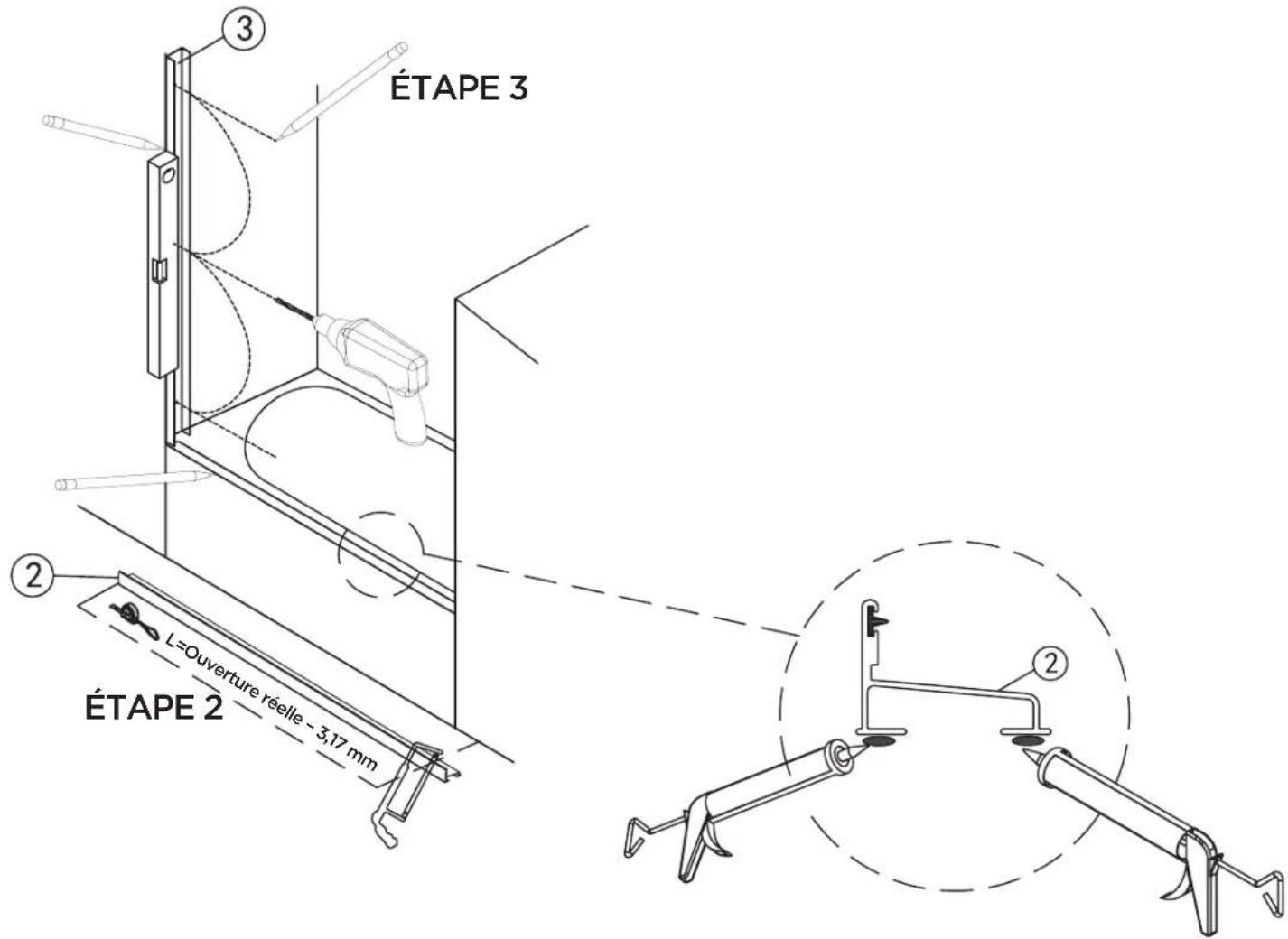

ÉTAPE 3 L=Ouverture réelle - 3,17 mm ÉTAPE 2PROCÉDURE D'INSTALLATION/ÉTAPE 3/ÉTAPE 4
3 Posez le piédroit mural sur le rail inférieur, de façon à ce que le dos du piédroit se trouve entre le rail inférieur et le mur. En vous servant d'un niveau pour assurer que le piédroit est aplomb, marquez les emplacements des trous. Retirez le piédroit et percez des trous d'environ 3,81 cm (1 1/2 po) de profondeur à chacun des emplacements marqués.
REMARQUE : En cas de perçage dans la céramique, le verre ou la pierre, utilisez une mèche de foret à MAÇONNERIE de 1,4 po (6 mm). REMARQUE : En cas d'installation sur la fibre de verre ou l'acrylique, utilisez une mèche de perceuse de 1/8 po (3 mm) et débarrassez-vous des bouchons muraux. En cas d'installation sur la fibre de verre ou l'acrylique, il se peut que les piédroits latéraux aient besoin d'être limés en bas, pour s'adapter au contour de l'unité.
4 Répétez l'étape 3 de l'autre côté.
PROCÉDURE D'INSTALLATION/ÉTAPE 5
5 Appliquez une perle mince de calfeutre à la silicone sur toute la longueur des deux rebords inférieurs du rail inférieur. Mettez le rail inférieur en place et appuyez fermement dessus sur toute sa longueur.


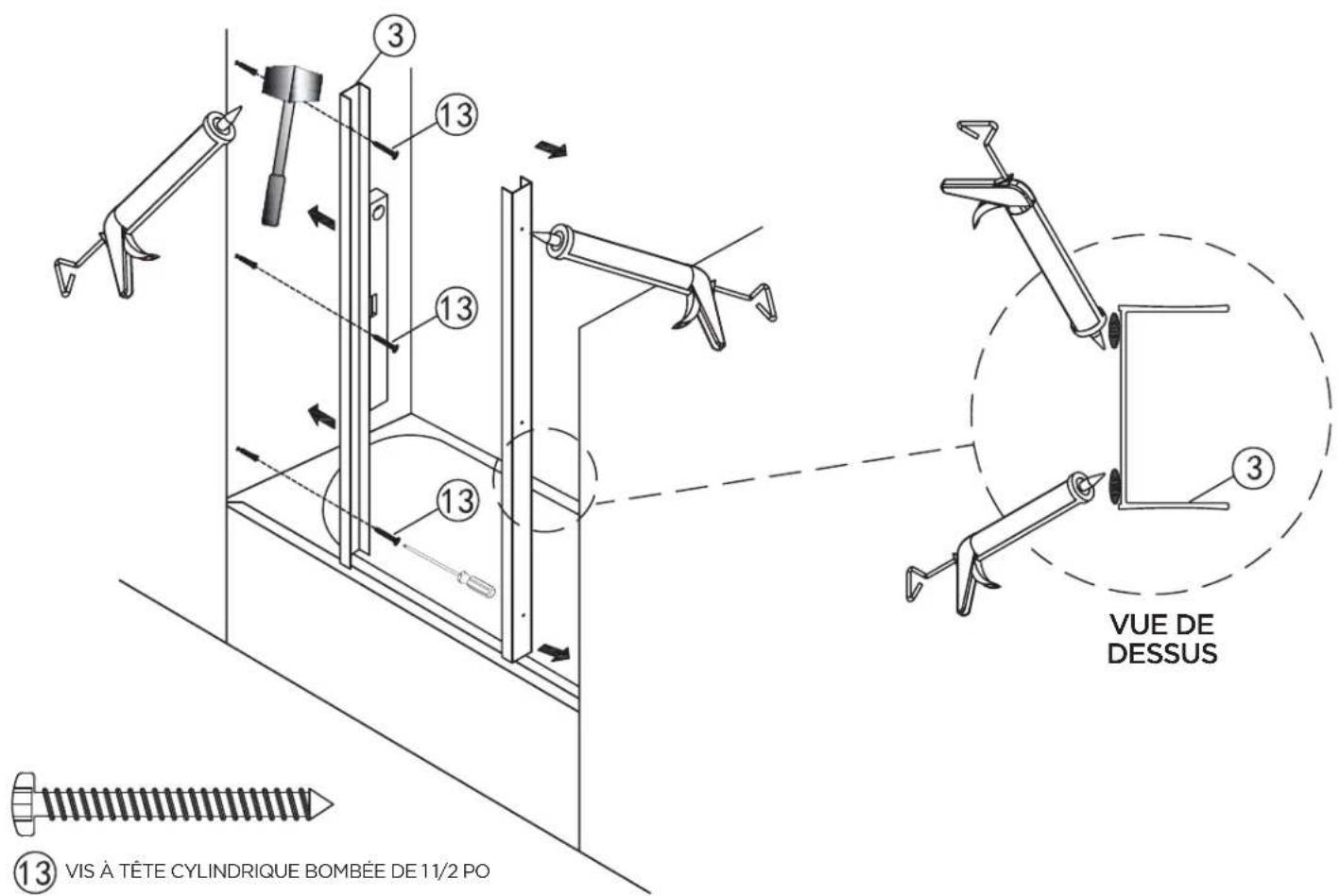

⑬ VIS À TÊTE CYLINDRIQUE BOMBÉE DE 11/2 PO ⑬ VUE DE DESSUSPROCÉDURE D'INSTALLATION/ÉTAPE 6/ÉTAPE 7
6 Enfoncez les bouchons muraux dans les trous percés à l'étape 3 et tapotez-les avec un maillet en caoutchouc.
REMARQUE : En cas d'installation sur la fibre de verre ou l'acrylique, sautez cette étape et débarrassez-vous des bouchons muraux.
7 Appliquez un peu de silicone dans les 3 trous de chaque côté. Insérez les vis à tête cylindrique bombée de 1 1/2 po à travers le butoir mural et utilisez-les pour fixer le piédroit mural au mur dans les trous du haut et du bas uniquement des deux côtés.
PROCÉDURE D'INSTALLATION/ÉTAPE 8/ÉTAPE 9/ÉTAPE 10

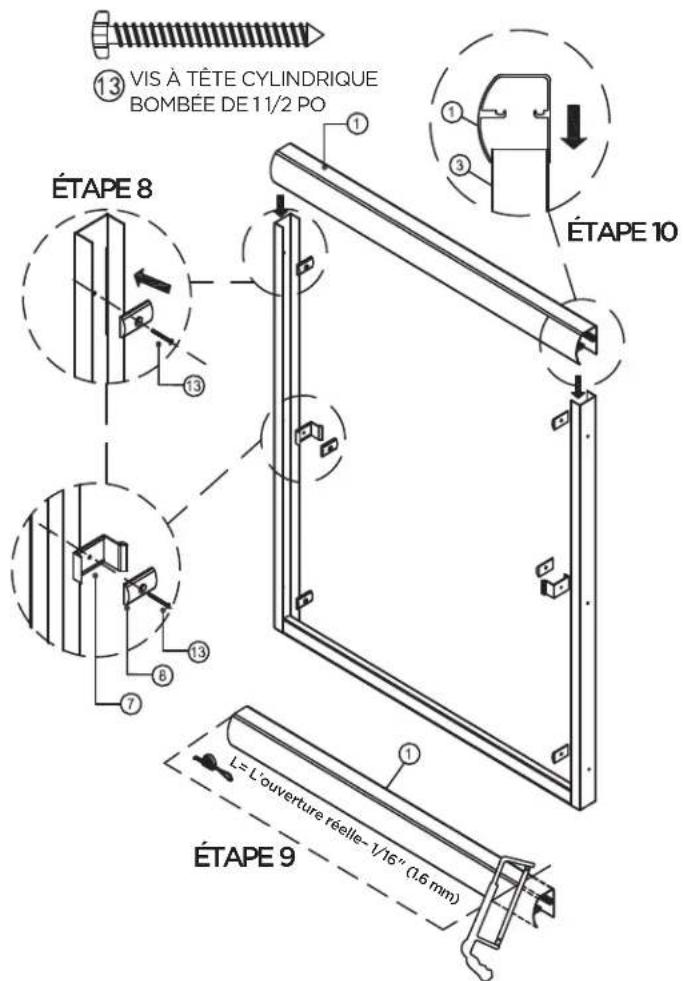

8 Utilisez des vis de 11/2 po pour fixer le butoir mural et le guide de butoir dans le trou central de chaque côté.
9 Mesurez l'ouverture en haut du piédroit mural, coupez le rail supérieur (1) 1,58 mm plus court que l'ouverture.
10 Placez le rail supérieur sur les piédroits muraux, comme illustré.


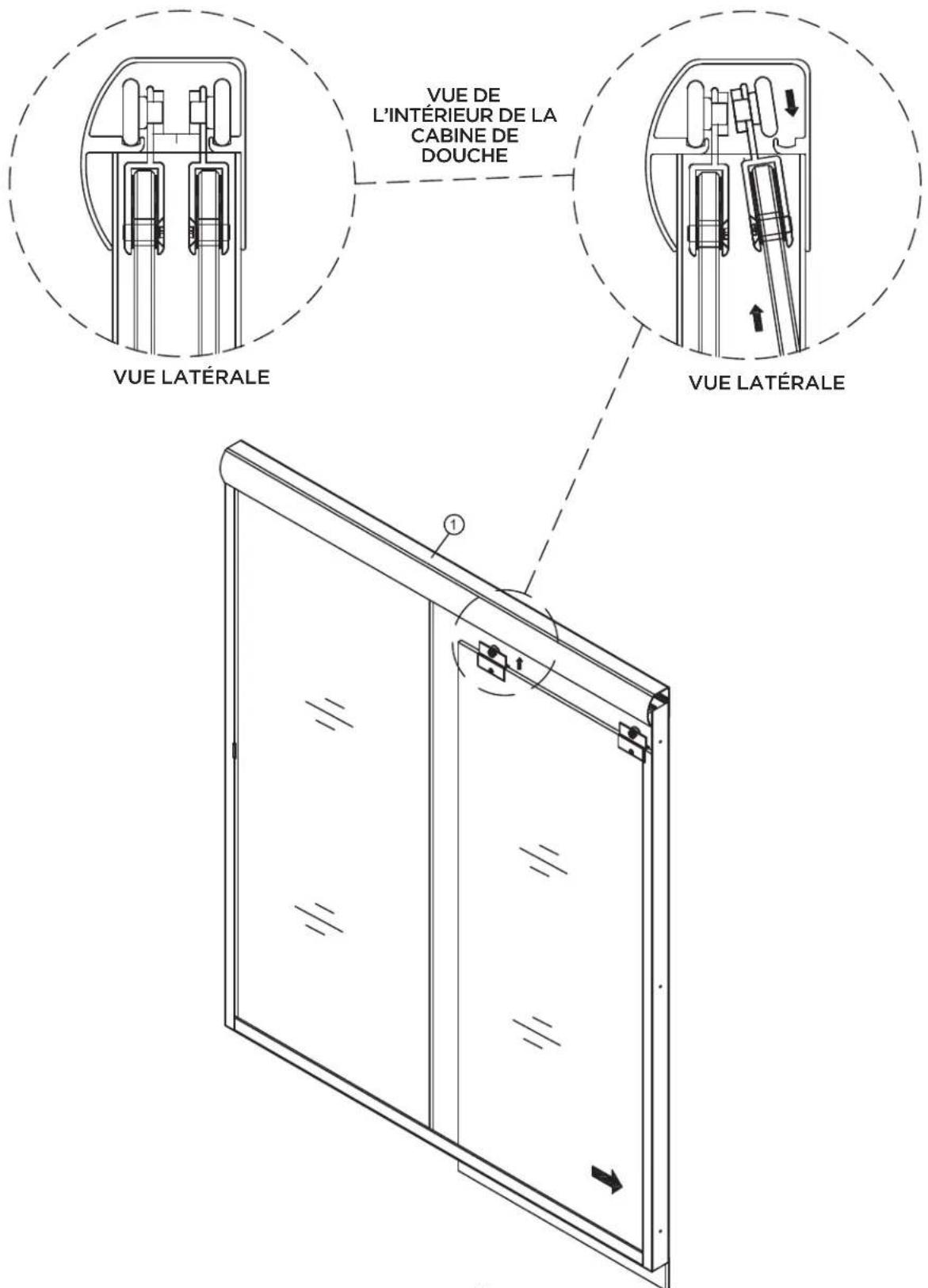

11 Installez le panneau de porte extérieur en le soulevant et en le plaçant dans le rail supérieur (1) (Ne le soulevez pas par le porte-serviettes, prenez soin de ne pas cogner le panneau contre le rail en métal).


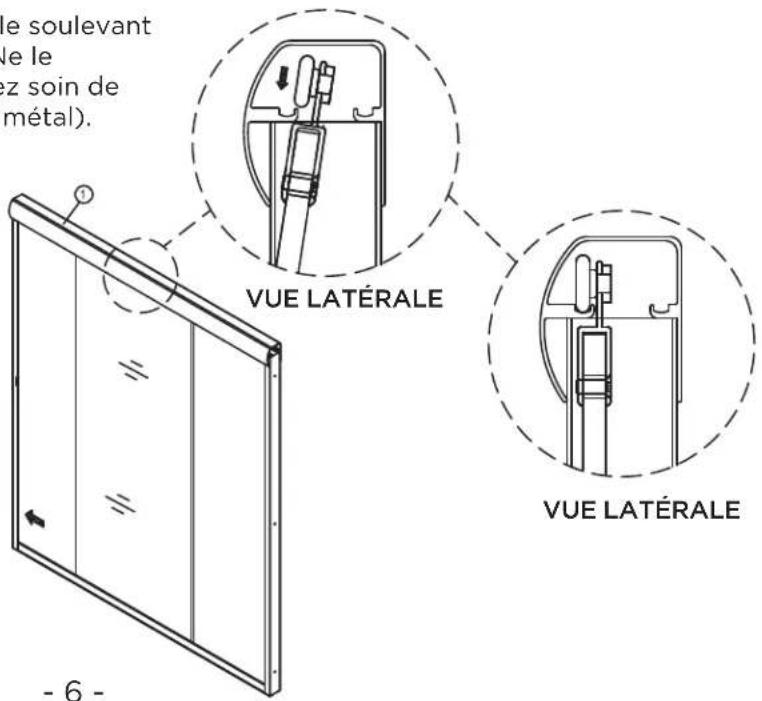

le soulevant le le z soin de métal). VUE LATÉRALE VUE LATÉRALE - 6 -12
Installez le panneau de porte intérieur en le soulevant et en le plaçant dans le rail supérieur (Ne le soulevez pas par le porte-serviettes).
Installez les porte-serviettes (5).
14

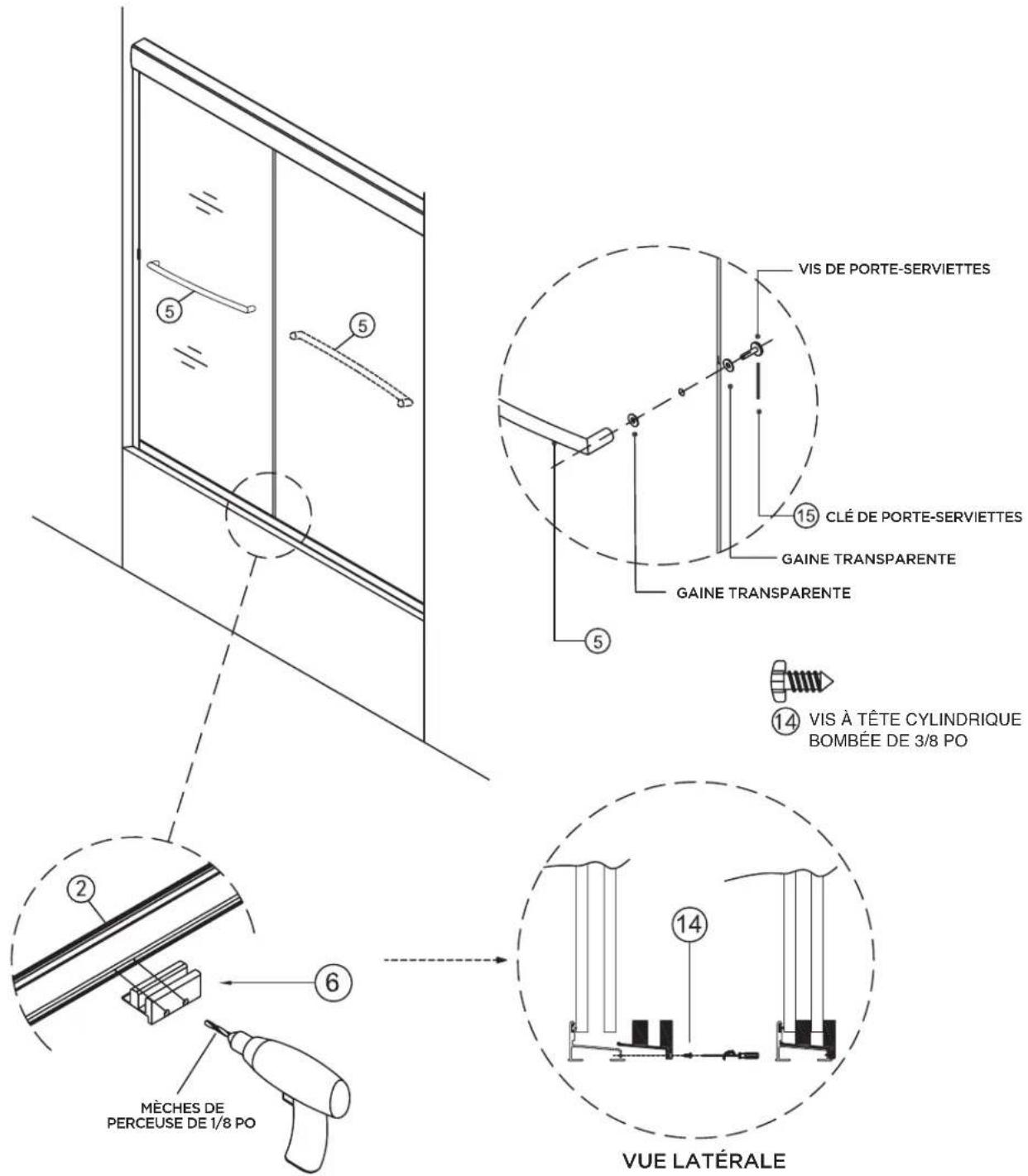

Placez le guide de panneau au centre du rail inférieur. Percez deux trous de 3 mm (1/8 po) à travers le guide et dans le rail inférieur. Placez les panneaux dans le guide, comme illustré dans l'encart et fixez le guide sur le rail inférieur à l'aide des vis à tête cylindrique bombée de 3/8 po.


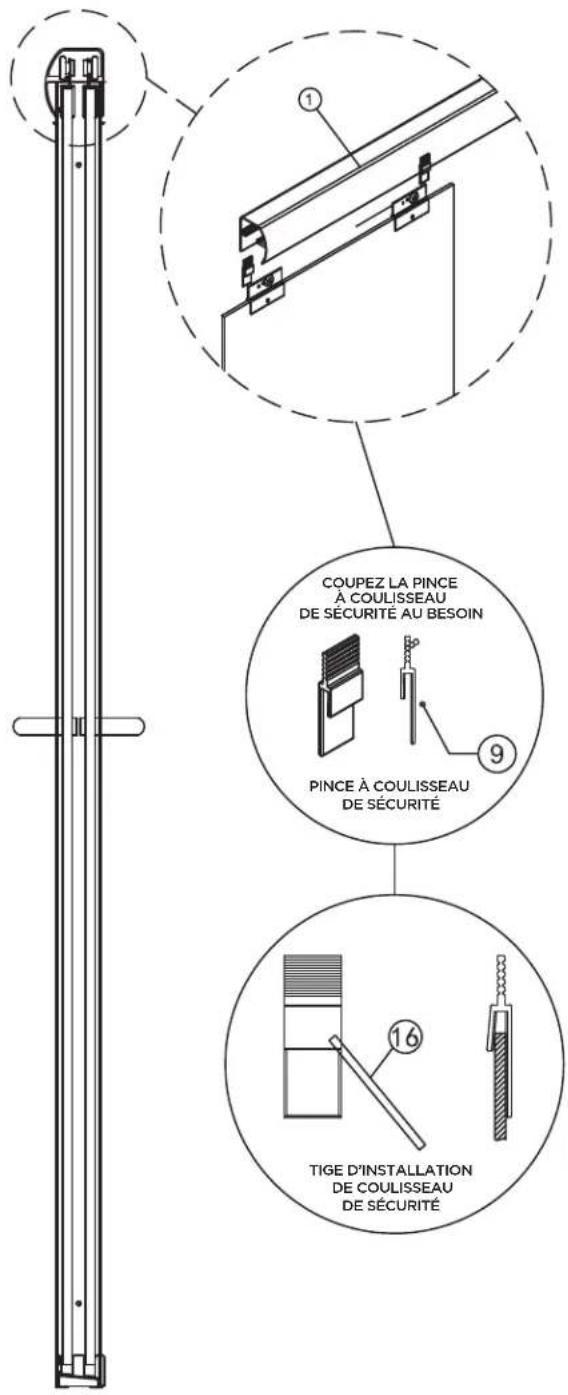

VIS DE PORTE-SERVIETTES CLÉ DE PORTE-SERVIETTES GAINE TRANSPARENTE GAINE TRANSPARENTE VIS À TÊTE CYLINDRIQUE BOMBÉE DE 3/8 PO MÈCHES DE PERCEUSE DE 1/8 PO VUE LATÉRALE15 Installez la pince à coulisseau de sécurité (9)
Pour installer la pince à coulisseau de sécurité, placez la barre dans la pince et soulevez sur la pince de suspension, puis tirez vers le bas en laissant la pince en place.


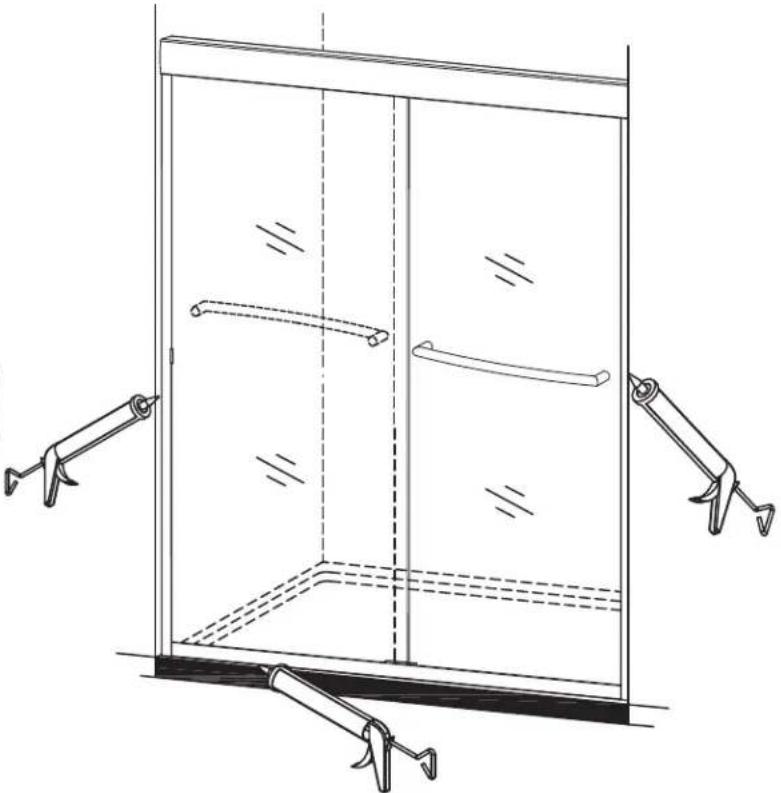

Appliquez du calfeutre des deux côtés du cadre de porte de la cabine de couche pour le sceller.
Veuillez maintenir la surface tout entière sèche pendant au moins 24 heures.
Nous vous remercions de votre achat d'une porte de cabine de douche de FGI Industries, Ltd.
Afin de vous prévaloir de la garantie du produit, veuillez enregistrer votre porte sur notre site web dans les deux (2) semaines suivant l'installation.
Allez sur : https://craftandmain.com/warranty/ et suivez les instructions.
Pour toute question ou commentaire concernant votre nouvelle porte de cabine de douche, veuillez communiquer avec le service à la clientèle au :
CLIENTS DES ÉTATS-UNIS :
1 888 620-3667
CustomerService.US@FGI-Industries.com
