MANUAL DE USUARIO Cove CVST6060 CRAFT + MAIN

PUERTA CORREDIZA PARA DUCHA Y BAÑERA

COPIA EL NÚMERO DE MODELO PARA TUS REGISTROS AQUÍ #

LEE DETENIDAMENTE LAS INSTRUCCIONES

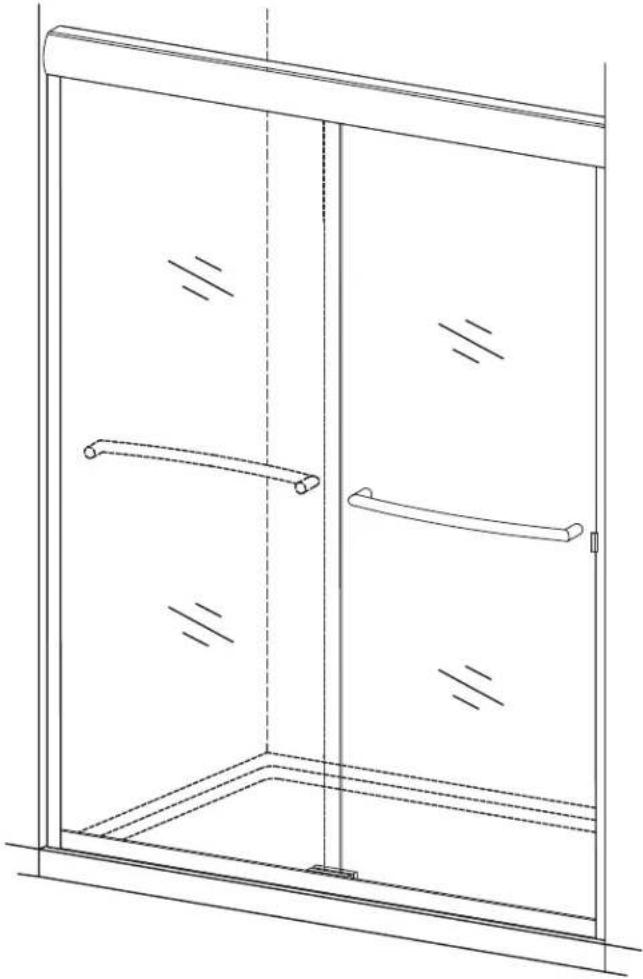

Familiarizate con todas las piezas tal como se muestran en la vista ampliada. La vista ampliada sirve también como útil referencia para conocer la ubicación de varias piezas y cómo se instalan.

Visítenos en YouTube y vea nuestros vídeos de instalación de la puerta de la duch Uno puede estar disponible para su installation. www.youtube.com/c/CRAFTANDMAIN

Asistencia gratuita al cliente

De lunes a viernes de 7:30 a.m. a 5:00 p.m. CST.

1-888-620-3667

1-888-256-7551

Clientes de EE. UU.

Clientes de Canadá

Tornillo de cabeza plana biselada de 1½" Tornillo de cabeza plana biselada de 1½" Tornillo de cabeza plana biselada de 3/8"

LISTA DE PIEZAS

1	2	3	4	5
RIEL SUPERIOR (1 PIEZA)	RIEL INFERIOR (1 PIEZA) JAMBA DE PARED (2 PIEZAS)		PANEL DE PUERTA(Exterior/Interior)	TOALLERO (2 PIEZAS)
6	7	8	9	10
GUÍA DE PANEL (1 PIEZA)	GUIA DE PARACHOQUES(2 PIEZAS)	PARACHOQUES PARA PARED (6 PIEZAS)	CLIP DESLIZADOR SEGURO (4 PIEZAS)	GANCHO DE VIDRIO(4 PIEZAS)
11	12	13	14	152 3/8"
RODILO (4 PIEZAS)	TACO PARA PARED(6 PIEZAS)	TORNILLO DE CABEZA PLANA DE 1 1⁄2" (6 PIEZAS)	TORNILLO DE CABEZA PLANA DE 3/8" (2 PIEZAS)	LLAVE PARA TOALLERO(2 3/8" [5.2 cm] DE LARGO-1 PIEZA)
16	ADVERTENCIA: Siempre se deben usar gafas de seguridad cuando se trabaja con vidrio templado.
VARILLA SEGURA DE INSTALACIÓN DE DESLIZADOR(4" (10.1 cm) DE LARGO-1 PIEZA)

HERRAMIENTAS RECOMENDADAS

1	2	3	4	5
SILICONA	TALADRO CINTA DE MEDIR		MATILLO DE GOMA	BROCAS DE TALADRO
6	7	8	9	10
NIVEL LÁPIZ		DESTORNILLADORES	SERRUCHO	GAFAS DE SEGURIDAD

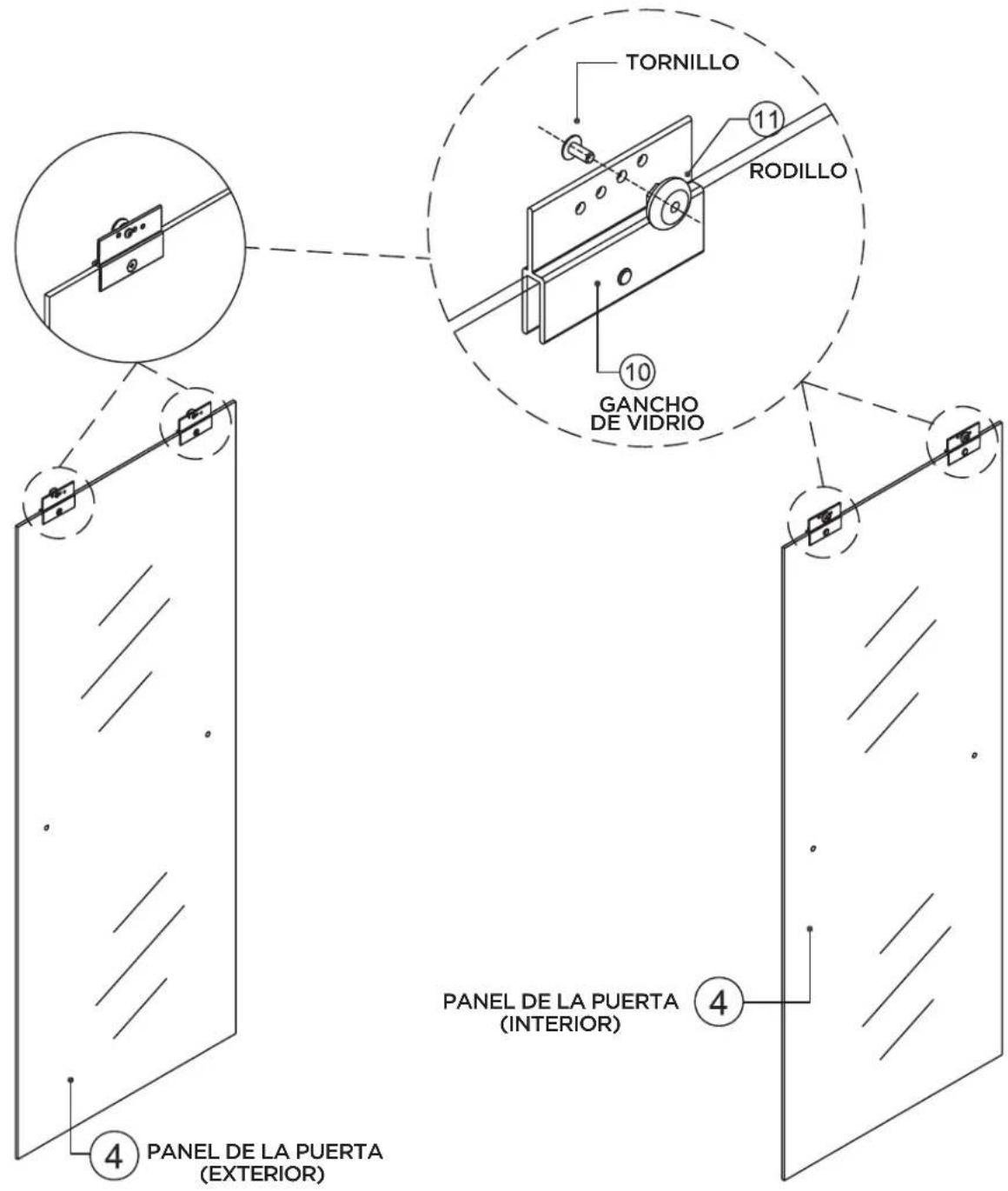

Sujeta las rodillos en los ganchos de suspensión en ambos paneles. Las rodillos deben montarse de modo que la cabeza del tornillo de montaje esté en el mismo lado del panel que la cabeza del tornillo colocada en el clip de suspensión (consulta el dibujo insertado).

NOTA: Los diversos orificios del clip de suspensión se utilizan para ajustar con precisión el ajuste del panel para compensar las paredes que están ligeramente fuera de escuadra o plomada. Para obtener los mejores resultados, comienza con todas las rodillos en el segundo orificio desde la parte superior y luego haz los ajustes necesarios.

TORNILLO 11 RODILLO 10 GANCHO DE VIDRIO 4 PANEL DE LA PUERTA (INTERIOR) 4 PANEL DE LA PUERTA (EXTERIOR)

PROCEDIMIENTO PARA LA INSTALACIÓN / PASO 2

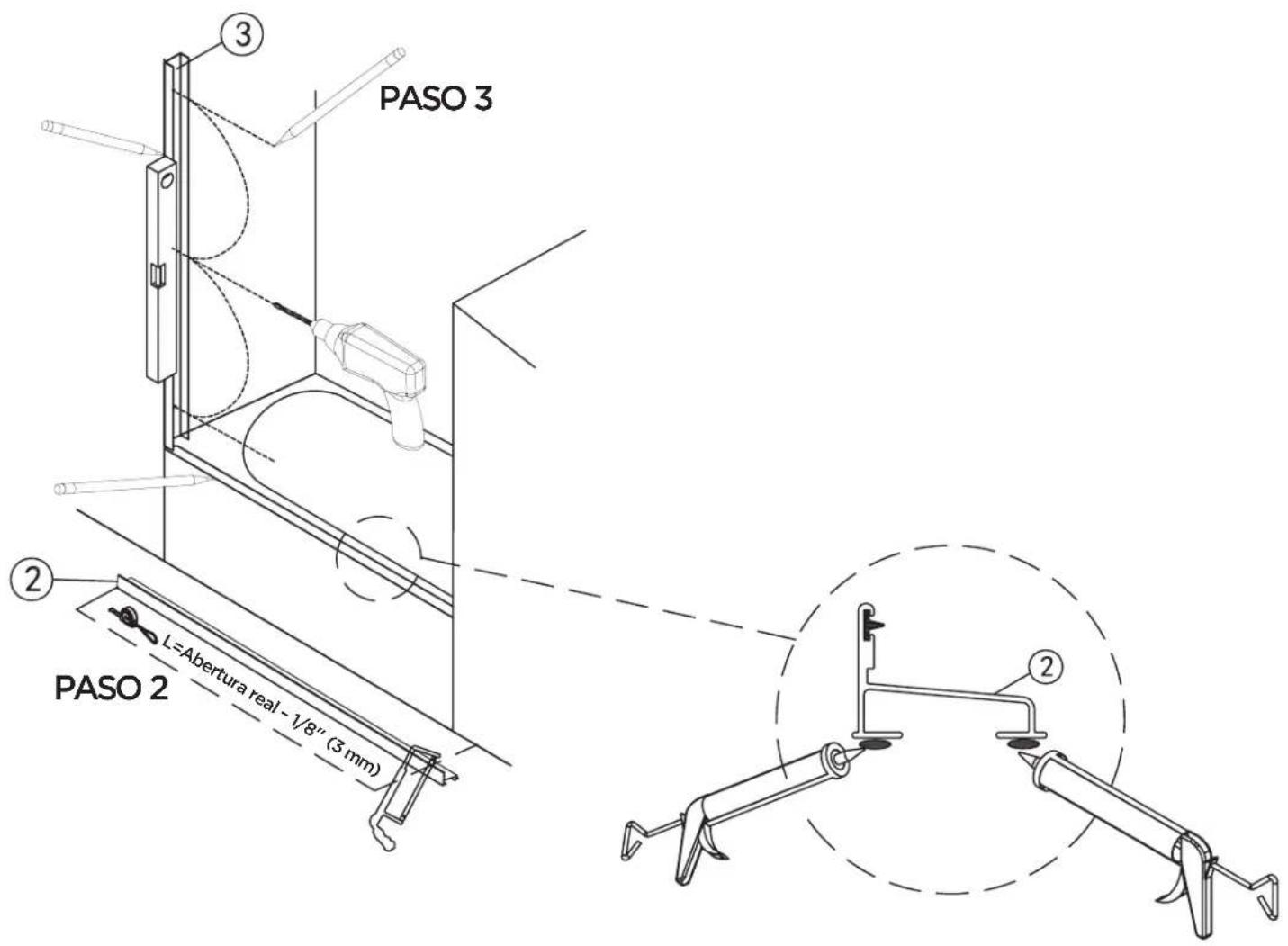

2 Mide la abertura en la parte inferior y corta el riel inferior (2) 1/8" (3 mm) más corto que la abertura.

PROCEDIMIENTO DE INSTALACIÓN / PASO 3 / PASO 4

3 Coloca la jamba de la pared sobre el riel inferior de modo que la parte posterior de la jamba quede entre el riel inferior y la pared. Con un nivel para asegurarse de que la jamba esté vertical, marque la ubicación de los orificios. Retira la jamba y taladra orificios de aproximadamente 1 1/2" (3.81 cm) de profundidad en cada una de las ubicaciones marcadas.

A NOTA: Al perforar cerámica, vidrio o piedra, usa una broca para MAMPOSTERÍA de 1/4" (6 mm)

NOTA: Cuando instales sobre fibra de vidrio o acrílico, usa una broca de 1/8" (3 mm) y desecha los tacos de pared. Cuando instales sobre fibra de vidrio o acrílico, es posible que sea necesario limar las jambas laterales en la parte inferior para que se ajusten al contorno de la unidad.

4 Repite el paso 3 en el otro lado.

PROCEDIMIENTO PARA LA INSTALACIÓN / PASO 5

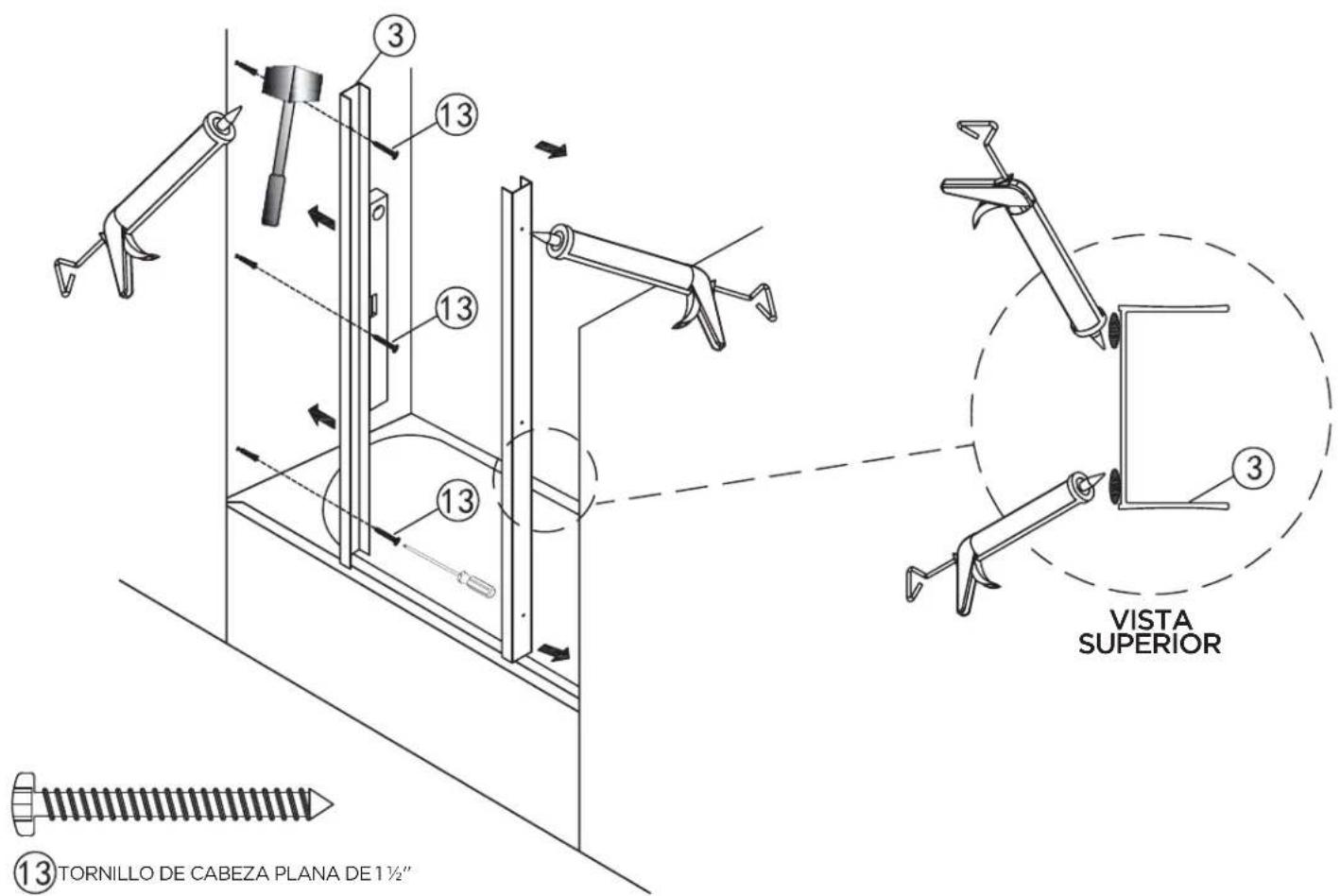

5 Haz correr una línea delgada de pasta selladora de silicona a lo largo de ambos bordes inferiores en el riel inferior. Coloca el riel inferior en su posición y presiona firmemente a lo largo del riel.

⑬ TORNILLO DE Cabeza PLANA DE 1½" ③ ① ③ ③ ③ ③ VISTA SUPERIOR

PROCEDIMIENTO DE INSTALACIÓN / PASO 6 / PASO 7

6 Introduce los tacos para pared en los orificios perforados en el paso 3 y golpéalos con un martillo de goma.

NOTA: Si estás instalando sobre fibra de vidrio o acrílico, omite este paso y desecha los tacos para pared.

7 Aplica silicona en los 3 orificios de cada lado. Pasa tornillos de cabeza plana biselada de 1 1/2" a través del parachoques para pared y utilizalos para fijar la jamba de la pared a la pared en los orificios superior e inferior solo en ambos lados.

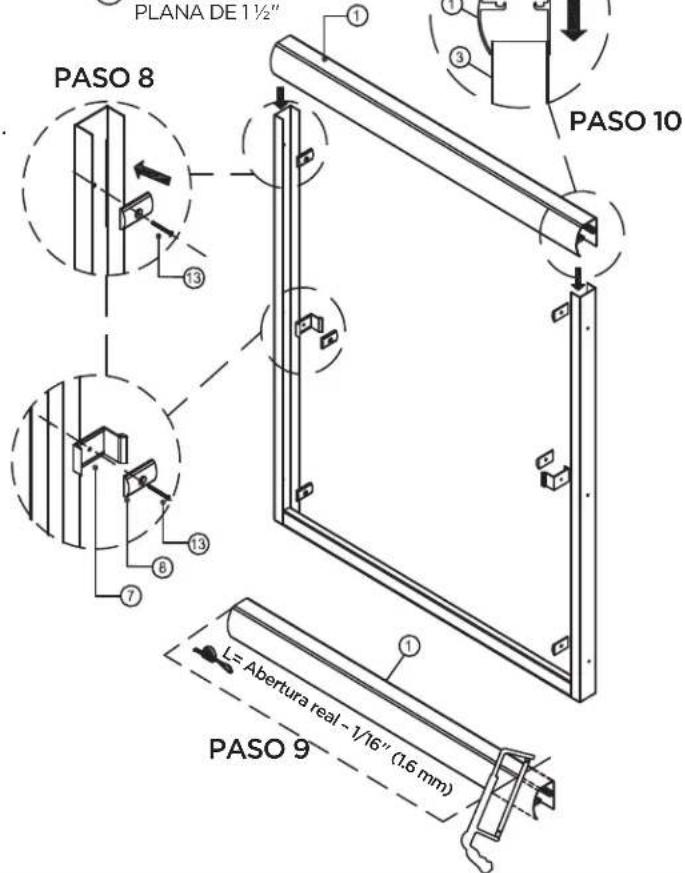

8 Utiliza tornillos de 1 1/2" para anclar el parachoques para pared y la guía del parachoques en el orificio central de cada lado.
9 Mide la abertura en la parte superior del marco de la pared, corta el riel superior (1) 1/16" (1.6 mm) más corto que la abertura.
10 Coloca el riel superior hacia abajo sobre las jambas de la pared como se muestra.

⑬ TORNILLO DE CABEZA PLANA DE 1½"

PLANA DE 1½" PASO 8 ① ③ ⑥ ⑦ ⑧ ⑩ PASO 10 L= Abertura real - 1/16" (1.6 mm) PASO 9

PROCEDIMIENTO PARA LA INSTALACIÓN/PASO 11

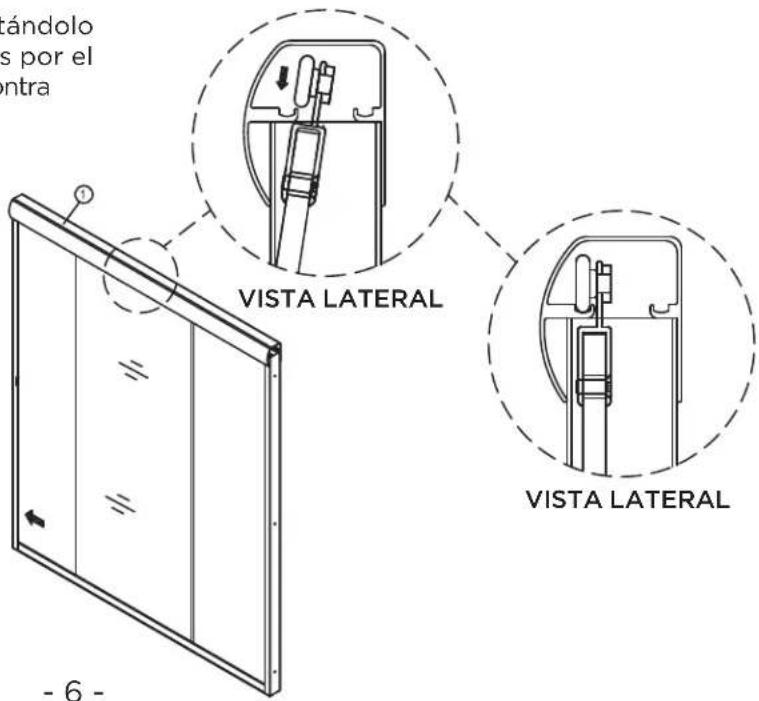

11 Instala el panel exterior de la puerta levantándolo y dentro del riel superior (1) (no lo levantes por el toallero, ten cuidado de no golpear el panel contra el riel metálico).

cándolo s por el ntra VISTA LATERAL VISTA LATERAL - 6 -

12

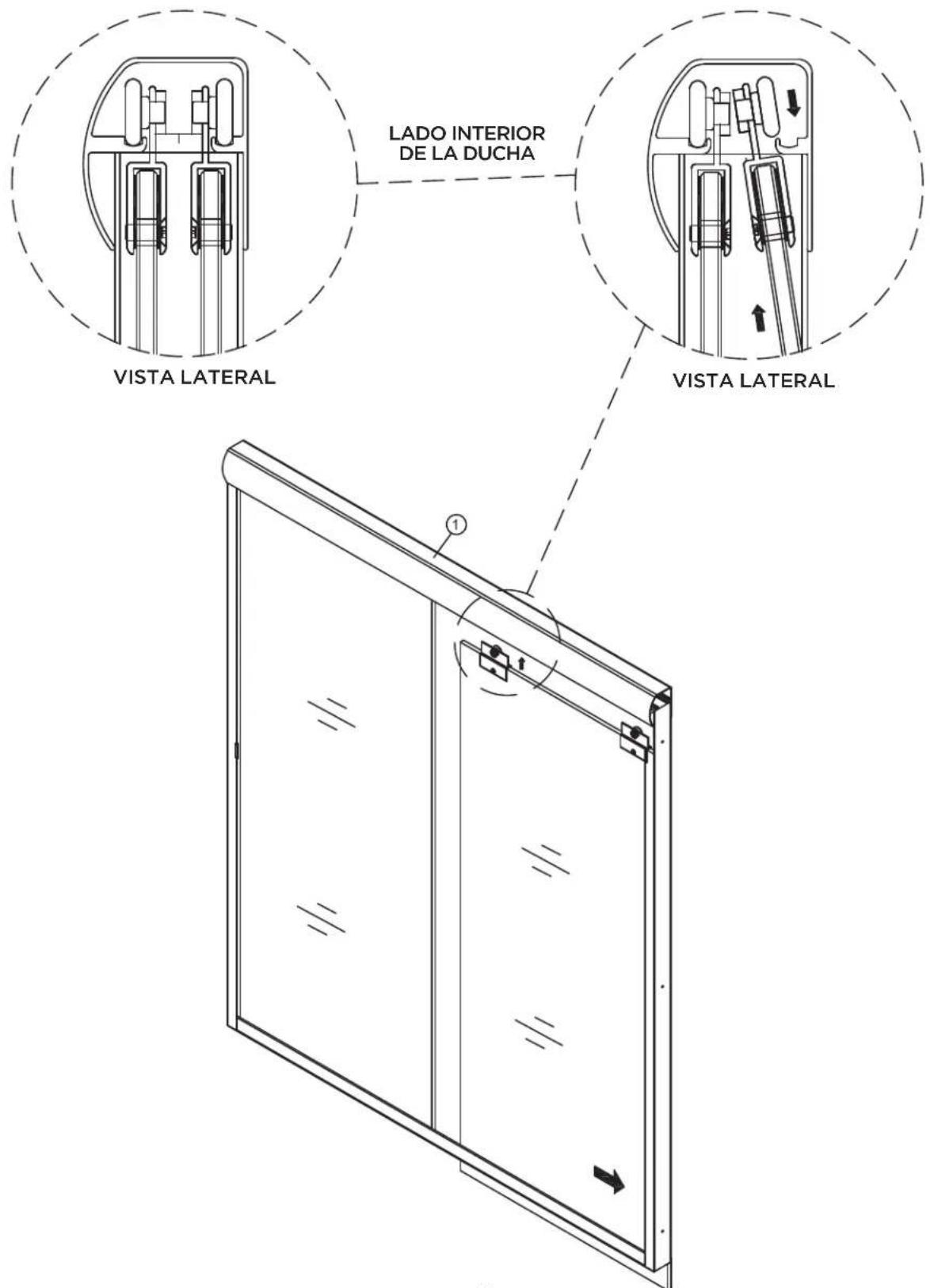

Instala el panel interior de la puerta levantándolo hacia arriba y dentro del riel superior (no lo levantes por el toallero).

LADO INTERIOR DE LA DUCHA VISTA LATERAL VISTA LATERAL

13

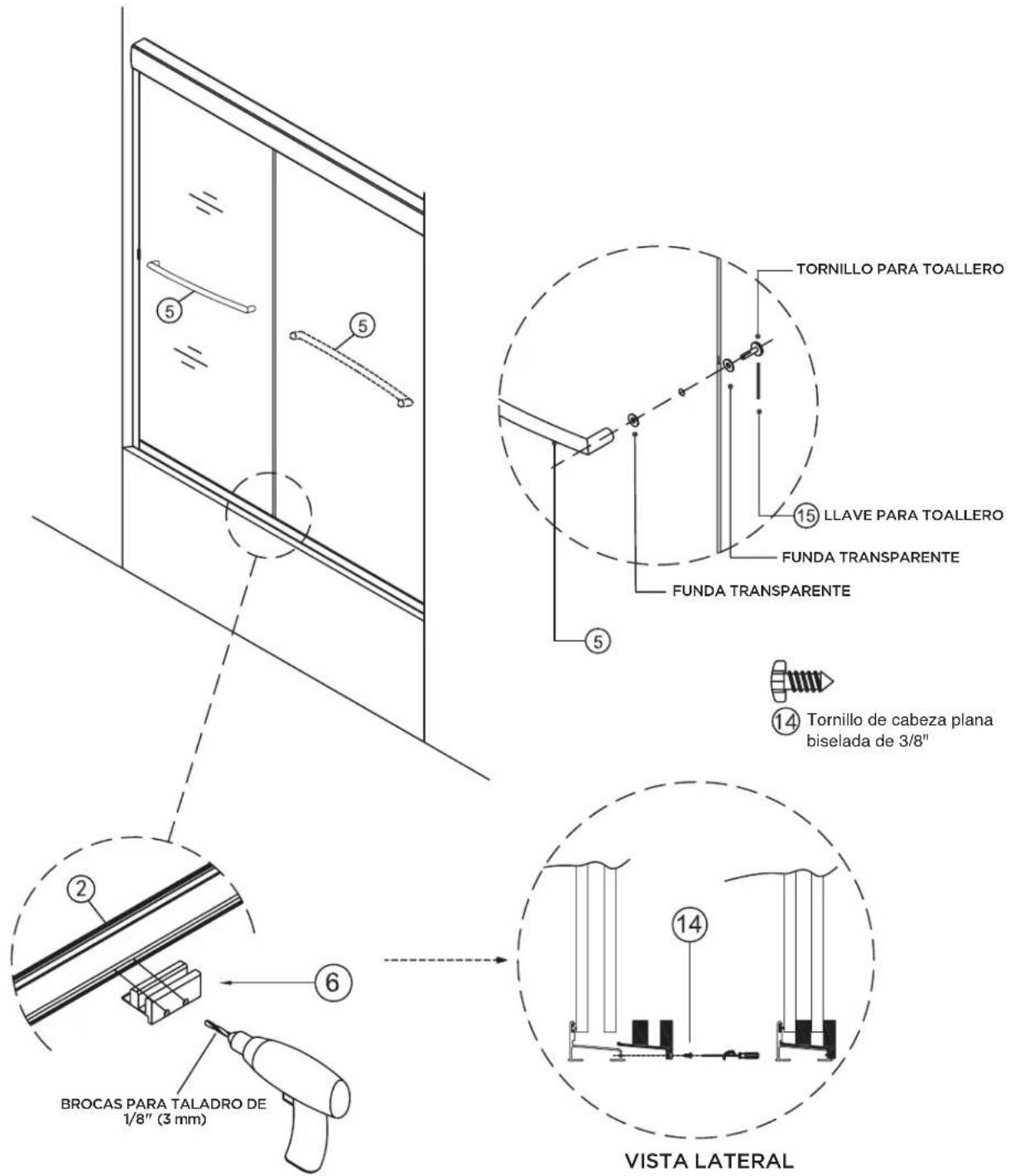

Instala los toalleros (5).

14

Coloca la guía del panel en el centro del riel inferior Taladra dos orificios de 1/8" (3 mm) a través de los orificios para tornillos en la guía y en el riel inferior. Coloca los paneles en la guía como se muestra en el dibujo insertado y fija la guía al riel inferior con tornillos de cabeza plana biselada de 3/8".

TORNILLO PARA TOALLERO ⑮ LLAVE PARA TOALLERO FUNDA TRANSPARENTE FUNDA TRANSPARENTE ⑭ Tornillo de cabeza plana biselada de 3/8" ⑮ ⑯ BROCAS PARA TALADRO DE 1/8" (3 mm) VISTA LATERAL

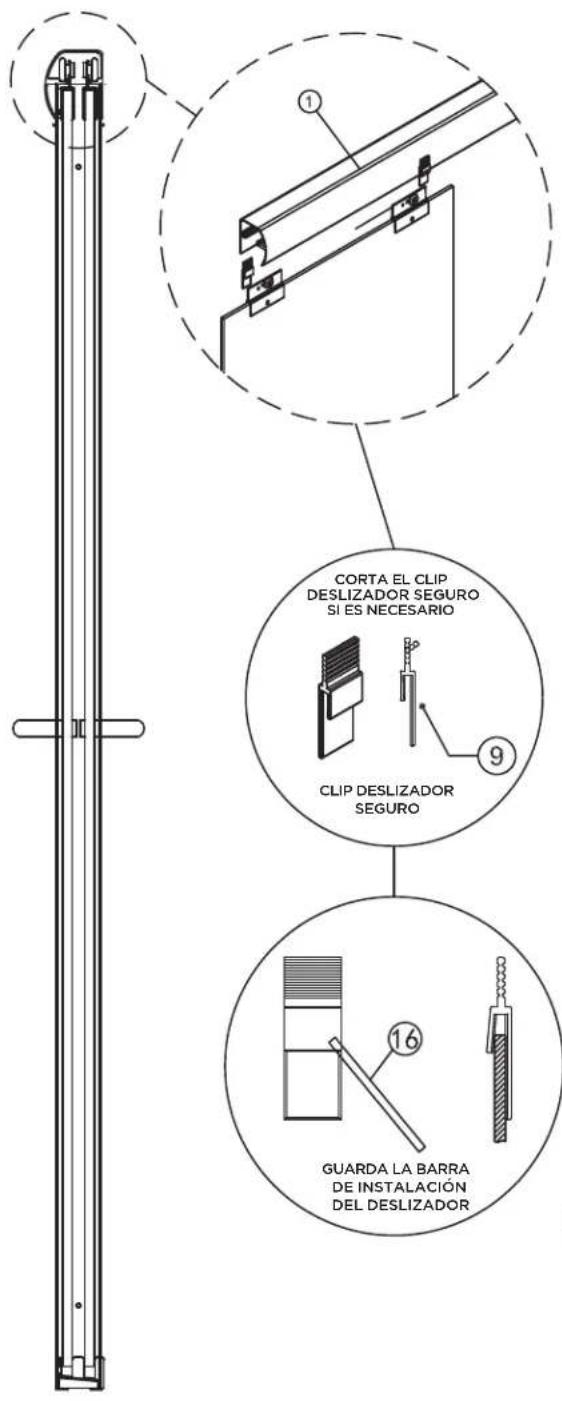

15 Instala el clip deslizador seguro (9).

Para instalar el clip deslizador seguro, coloca la barra de instalación en el clip y levántalo para colocarlo en el gancho de sujeción, tira hacia abajo dejando el clip en su lugar.

CORTA EL CLIP DESLIZADOR SEGURO SI ES NECESARIO CLIP DESLIZADOR SEGURO GUARDA LA BARRA DE INSTALACIÓN DEL DESLIZADOR

PASO FINAL:

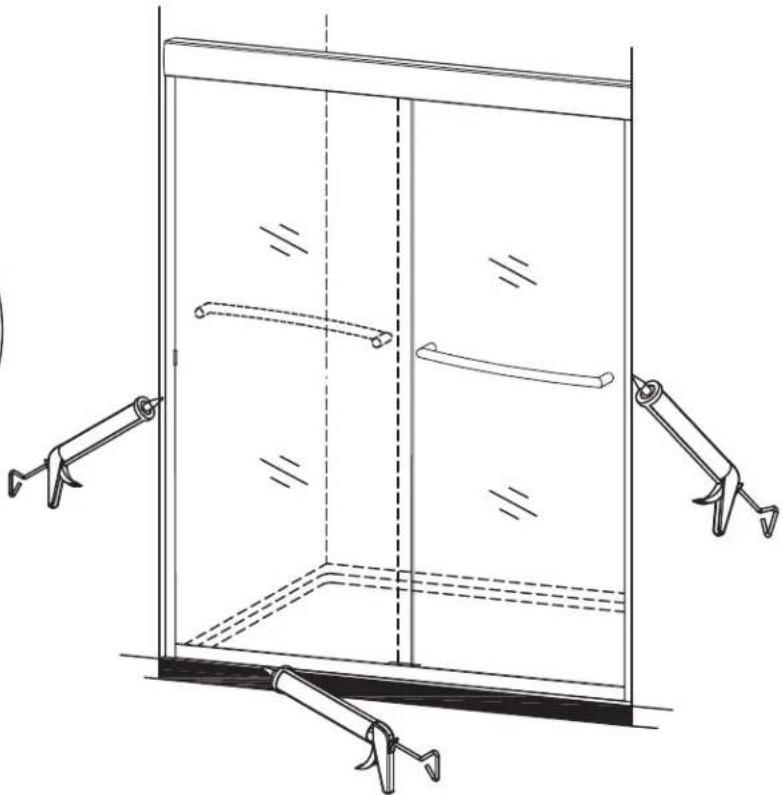

Aplica pasta selladora a ambos lados del marco de la puerta de la ducha para sellar.

Mantén toda el área seca durante un mínimo de 24 horas.

ATENCIÓN CONSUMIDOR:

IMPORTANTE ANEXO SOBRE LAS DUCHAS INFORMACIÓN DE LA GARANTÍA

POR FAVOR, NO DESECHAR

Gracias por comprar una puerta de ducha de FGI Industries, Ltd.

Para ser elegible para la garantía del producto,

registra la puerta en nuestro

sitio web dentro de las dos (2) semanas posteriores a la instalación.

lr a:

y sigue las instrucciones.

Para cualquier pregunta o comentario sobre tu nueva puerta de ducha, comunicate con nuestro Servicio de Atención al Cliente en:

CLIENTES DE LOS EE. UU.

1-888-620-3667

[e-mail]
