Type	Ventilateur sur pied
Diamètre des pales	40 cm
Nombre de vitesses	3
Vitesses de rotation	750 / 1 000 / 1 200 tr/min
Débit d'air maximal	60 m³/min
Oscillation automatique	Oui
Angle d'oscillation	38°
Tête inclinable	Oui
Puissance	60 W
Alimentation	230 V ~ 50 Hz
Poids net	4,5 kg
Télécommande	Non
Minuterie	Non

FOIRE AUX QUESTIONS - VTR-40PM FAGOR

Combien de vitesses propose le FAGOR VTR-40PM ?

Le VTR-40PM dispose de 3 vitesses de ventilation. Les vitesses correspondent à 750, 1 000 et 1 200 tr/min, permettant d'adapter le flux d'air selon vos besoins.

Comment activer l'oscillation sur le VTR-40PM ?

Appuyez sur le bouton d'oscillation pour déclencher la rotation automatique de la tête. L'angle d'oscillation est de 38°, ce qui couvre une bonne partie de la pièce.

Peut-on incliner la tête du ventilateur ?

Oui, la tête est inclinable manuellement. Vous pouvez orienter le flux d'air vers le haut ou vers le bas selon la position souhaitée, sans outil.

Le FAGOR VTR-40PM est-il livré avec une télécommande ?

Non, le VTR-40PM ne dispose pas de télécommande. Les commandes (vitesse, oscillation, marche/arrêt) se font directement via les boutons situés sur l'appareil.

Quelle est la consommation électrique du VTR-40PM ?

Le ventilateur consomme 60 W sous 230 V ~ 50 Hz. C'est une consommation modérée, comparable à une ampoule classique.

Quel est le débit d'air maximum du VTR-40PM ?

Le débit d'air maximal est de 60 m³/min, atteint à la vitesse la plus élevée (1 200 tr/min). Ce débit permet de rafraichir efficacement une pièce de taille moyenne.

Comment nettoyer les grilles et les pales du VTR-40PM ?

Débranchez impérativement l'appareil avant tout nettoyage. Retirez la grille avant en dévissant le bouton central, puis essuyez les pales avec un chiffon légèrement humide. N'immergez jamais les composants électriques.

Le ventilateur dispose-t-il d'une minuterie programmable ?

Non, le VTR-40PM ne possède pas de minuterie intégrée. Pour une extinction automatique, vous pouvez utiliser une prise programmable externe.

Que faire si le ventilateur ne démarre pas ?

Vérifiez d'abord que la prise est alimentée et que le câble est bien branché. Si l'appareil reste silencieux, contrôlez que le bouton de vitesse est correctement enfoncé. En cas de blocage des pales, débranchez et inspectez la présence d'un corps étranger dans la grille.

Pourquoi le ventilateur fait-il un bruit inhabituel ?

Un bruit anormal peut provenir de pales encrassées, d'un objet coincé dans la grille ou d'un axe moteur insuffisamment lubrifié. Nettoyez les pales et la grille, puis vérifiez que l'appareil est posé sur une surface stable et plane.

Peut-on utiliser le VTR-40PM toute la nuit ?

L'appareil est conçu pour un usage domestique continu. Toutefois, veillez à ne pas obstruer les grilles d'aération et à ne pas le placer trop proche du lit pour éviter une exposition directe prolongée au flux d'air.

Où trouver des pièces de rechange pour le FAGOR VTR-40PM ?

Les pales, grilles et boutons de remplacement peuvent être recherchés sur des sites spécialisés en pièces détachées comme Spareka ou Fixpart en indiquant la référence VTR-40PM.

MODE D'EMPLOI VTR-40PM FAGOR

Ces appareils sont conformes aux directives de la Directive Européenne de Compatibility Électromagnétique 89/336/CEE.

2. Conseils de sécurité

• Avant d'utiliser cet appareil pour la première fois, lisez attentivement ce Mode d'Emploi et gardez-le pour des postérieures consultations.
• Avant d'utiliser l'appareil, vérifie que la tension du secteur correspond bien à celle indiquée sur l'appareil.
• Après avoir retiré l'emballage, vérifie que l'appareil est bien en parfait état. En cas de doute, adressez-vous au Service d'Assistance Technique le plus proche.
• Cet appareil est destiné exclusivement à usage ménager. Ne pas utiliser cet appareil en plein air.
• En cas de panne et/ou de mauvais fonctionnement de l'appareil, éteignez-le et n'essayez pas de le réparer. S'il s'avère nécessaire de le réparer, adressez-vous exclusivement à un Service d'Assistance Technique autorisé par le fabricant et demandez l'installation de pièces de rechange originales. L'usage ne doit pas procéder au remplacement du cordon. S'il s'avère nécessaire de le remplacer, adressez-vous exclusivement à un Service d'Assistance Technique autorisé par le fabricant.
• Le fabricant ne sera pas responsable des dommages eventuèlement causés par l'usage inapproprié, équivoque ou peu ajustat de l'appareil ou par des réparations réalisées par du personnel non-qualifié.
• Ne pas utiliser cet apparéil dans les salles de bains ou douches, ni dans des espaces humides. Ne pas l'utiliser dans des pièces aux températures supérieures à 40°C.
• N'utilise pas l'appareil si le cordon ou la fiche sont endommagés.
• Ne pas tirer du cordon pour débrancher l'appareil.
• Avant de brancher l'appareil, appuyez sur le bouton « 0 », pour vous assurer qu'il se trouve bien en position arrêt.
• Débranche l'appareil si vous ne l'allez pas utiliser, avant de procéder à une quelconque opération d'entretien ou de maintenance ou pour le déplacer.
• Ne permettez pas aux enfants d'utiliser l'appareil. Veillez à n'introduire aucun objet à travers les grilles de protection. Veillez à ne pas laisser le ventilateur près de foyers de chaleur ou sur des surfaces chaudes.
• NE PAS PLONGER L'APPAREIL DANS L'EAU.

3. Instructions de montage

Avant de procéder au montage, déballer les différentes parties du ventilateur et vérifier que le cordon d'alimentation est en parfait état et que l'appareil n'a pas été endommagé pendant le transport. Ne pas faire fonctionner l'appareil s'il est endommagé.

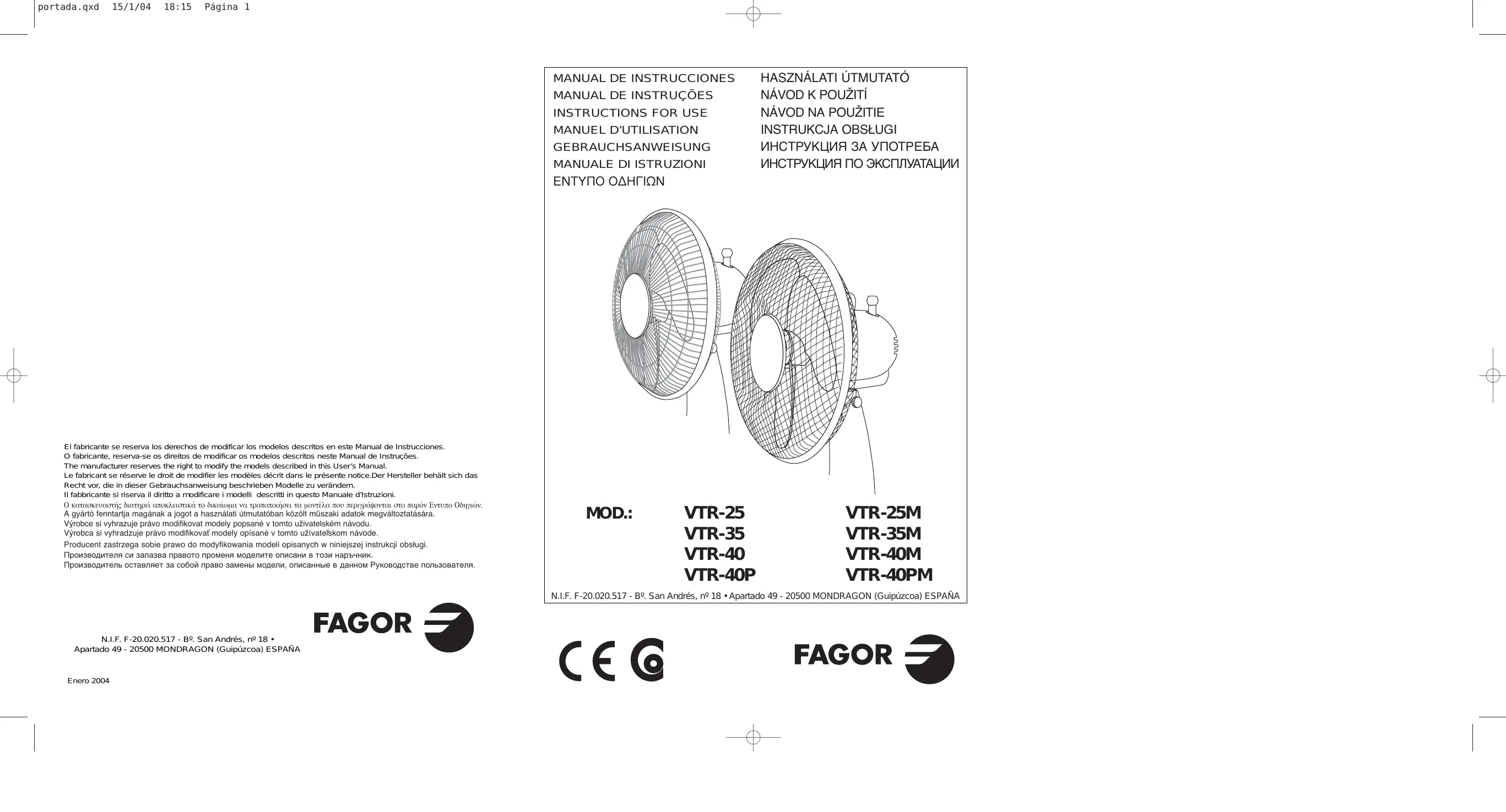

1A1.- MODELES: VTR-25 / VTR-25M / VTR-30 / VTR-30M / VTR-40 / VTR-40M

1- Dévisser l'écrou situé sur la partie inférieure du support moteur. 2- Monter le support moteur sur la base et le fixer à l'aide de l'écrou.

1A2.- MODELES: VTR-40P / VTR-40PM

1.- Retirer l'écrou qui est vissé sur l'axe. 2.- Monter l'axe sur le support de la base et le fixer à l'aide de l'écrou. 3.- Insérer dans le support les quatre pieds qui forment la base. 4.- Dévisser la vis et tirer de l'axe interne vers le haut jusqu'à la hauteur souhaitée et visser à

Nouveau la vis. Déposer le support moteur sur la base et le fixer à l'aide de la vis de serrage.

1B.-montage du ventilateur

1B1.- MODELES: VTR-30 / VTR-30M / VTR-40 / VTR-40M / VTR-40P / VTR-40PM

1- Retirer les écrous qui sont vissés sur l'axe du moteur (sens contraire aux aiguilles d'une montre) et sur la carcasse du moteur (sens des aiguilles d'une montre) respectivement. 2- Monter la grille de protection arrière sur la carcasse du moteur et la fixer à l'aide de l'écrou de fixation. 3- Introduire les ailes sur l'axe du moteur, en les fixant à l'aide de l'écrou de fixation des ailes. Vérifier l'absence de frottement des ailes en les faisant tourner manuellement. Les ailes doivent tourner librement. Si ce n'est pas le cas, répéter la démarche à partir du point 2. 4- Monter la grille de protection avant et exercer une légère pression jusqu'à la faire encastrer dans l'anneau en plastique. 5- Fermer le clip de sécurité en vissant la vis.

1B2.- MODELE: VTR-25 / VTR-25M

1- Retirer l'écrou qui est vissé sur la carcasse du moteur. 2- Monter la grille de protection arrière sur la carcasse du moteur et la fixer à l'aide de l'écrou. 3- Introduire les ailes sur l'axe du moteur. Vérifier l'absence de frottement des ailes en les faisant tourner manuellement. Les ailes doivent tourner librement. Si ce n'est pas le cas, répéter la démarche à partir du point 2. 4- Monter la grille de protection avant et exercer une légère pression jusqu'à la faire encastrer dans l'anneau en plastique. 5- Fermer le clip de sécurité en vissant la vis.

4. Fonctionnement

• Avant de faire fonctionner le ventilateur, déposez-le sur une superficie stable et lisse.
• Appuyez sur le bouton « 0 » pour vous assurer que le ventilateur est bien arrêté et branchez-le au secteur.
• Appuyez sur le bouton 1 ou 2 ou 3, selon vos besoins.

Vitesses:	0	1	2	3
VTR-25 VTR-25M	Hors circuit	Faible	Haute
VTR-35 VTR-35M	Hors circuit	Faible	Moyenne	Haute
VTR-40 VTR-40M	Hors circuit	Faible	Moyenne	Haute
VTR-40P VTR-40PM	Hors circuit	Faible	Moyenne	Haute

2.- Oscillation

La commande d'oscillation est située sur le moteur, à l'arrière. Pour que le ventilateur oscille, appuyez sur la commande d'oscillation. Pour arrêter l'oscillation, tirez la commande vers le haut.

3.- Inclinaison

Le ventilateur peut être orienté manuellement vers le haut ou vers le bas.

5. Entretien

Avant de procéder à une quelconque opération d'entretien, débranchez l'appareil. Si vous souhaitez démonter l'appareil pour le nettoyer, suivez les instructions de montage en sens inverse. Les ailes peuvent être lavées dans de l'eau tiède avec un peu de détergent doux. Elles peuvent également être nettoyées avec un torchon doux humide. Nettoyer le moteur avec un torchon doux humide. NE PAS LE PLONGER DANS L'EAU. Ne pas utiliser de solvants ni de produits abrasifs pour nettoyer le ventilateur. Avant de remonter et de remettre en fonctionnement l'appareil, vérifier que toutes les pièces soient parfaitement sèches.
