MODE D'EMPLOI KD8178AF Atag
Réfrigérateur avec Climat-Freshbox, intégrable, porte fixe
NL
D
GB
F
1 Vue d'ensemble de l'appareil.... 29
1.1 Description de l'appareil et de son équipement..... 29
1.2 Domaine d'utilisation de l'appareil.... 29
1.3 Conformité.... 30
1.4 Economiser l'énergie.... 30
2 Consignes de sécurité générales.... 30
3 Eléments de commande et d'affichage.... 31
3.1 Éléments de commande et de contrôle.... 31
3.2 Affichage de la température.... 31
4 Mise en service.... 31
4.1 Transport de l'appareil.... 31
4.2 Mise en place de l'appareil.... 31
4.3 Eliminer l'emballage.... 31
4.4 Brancher l'appareil.... 32
4.5 Enclencher l'appareil.... 32
5 Commande.... 32
5.1 Luminosité de l'affichage de température.... 32
5.2 Verrouillage enfants.... 32
5.3 Alarme porte ouverte.... 32
5.4 Réfrigérateur 32
5.5 Compartiment climatique Freshbox.... 34
5.6 Compartiment congélateur.... 35
6 Entretien.... 35
6.1 Dégivrage.... 35
6.2 Nettoyage de l'appareil.... 36
6.3 S.A.V. 36
7 Dysfonctionnements.... 37
8 Mise hors service.... 37
8.1 Couper l'appareil.... 37
8.2 Mise hors service.... 37
9 Eliminer l'appareil.... 38
Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoi nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre compréhension.
Afin de découvrir tous les avantages de votre nouvel appareil, nous vous prions de lire attentivement ces instructions de montage.
Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles. Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*).
Les instructions de manipulation sont indiqués par un ▶, les résultats de manipulation par un ▷
1 Vue d'ensemble de l'appareil

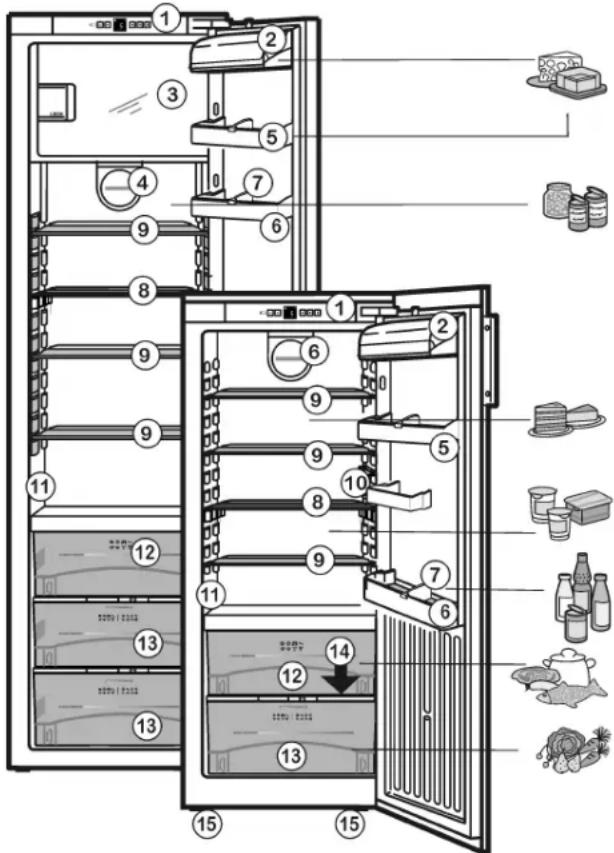

1.1 Description de l'appareil et de son équipement
Remarque
Ranger les denrées comme indiqué sur la figure. L'appareil consommera ainsi peu d'énergie.
A la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.
(1) Éléments de commande et de contrôle
(2) Compartiment beurre et fromage
(3) Compartiment congélateur*
(4) Ventilateur
(5) Balconnet conserves
(6) Support pour les grandes bouteilles
(7) Range-bouteilles
(8) Tablette, en deux parties
(9) Tablette, amovible
(10) Éclairage intérieur LED
(11) Plaque signalétique
(12) DrySafe
(13) HydroSafe
(14) Orifice d'écoulement
(15) Pieds réglables à l'avant
1.2 Domaine d'utilisation de l'appareil
L'appareil est exclusivement adapté à la réfrigération d'ali-ments dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation
- les cuisines du personnel, les pensions de famille,
- les clients de maisons de campagne, hôtels, motels et autres hébergements,
- les traiteurs et services semblables dans le commerce de gros
N'utilisez l'appareil que dans un cadre domestique. Toute autre sorte d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma sanguin, de préparations de laboratoire ou autres produits ou substances semblables concernés par la directive des produits médicaux 2007/47/EG. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. De plus, l'appareil n'est pas adapté pour le fonctionnement dans les domaines à risque d'explosions.
En fonction de la classe climatique, l'appareil a été conçu pour l'exploitation à des températures environnantes limites. La classe climatique de votre appareil est indiquée sur la plaquette signalétique.
Remarque
▶ Respectez les températures environnantes indiquées, sinon la puissance réfrigérante diminue.
| Classe clima-tique | pour températures ambiantes de |
| SN 10 °C à 32 °C | |
| N 16 °C à 32 °C | |
| ST 16 °C à 38 °C | |
| T 16 °C à 43 °C |
1.3 Conformité
L'étanchéité du circuit réfrigérant est contrôlée. Cet appareil est conforme in situ aux prescriptions de sécurité en vigueur ainsi qu'aux directives UE 2006/95/UE et 2004/108/UE.
1.4 Economiser l'énergie
- Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
- Dégager les fentes de ventilation.
- Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisinière, d'un chauffage ou équivalents.
- La consommation en énergie dépend des conditions d'installation comme la température ambiante. (voir 1.2).
- Ouvrir l'appareil aussi brièvement que possible.
- Plus la température est réglée basse, plus la consommation en énergie est élevée.
- Trier les aliments pour les ranger (voir Vue d'ensemble de l'appareil).
- Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchée.
- Ne sortir les aliments que le temps dont vous en avez besoin pour qu'ils ne se réchauffent pas.
- Entreposer des aliments chauds : les laisser refroidir d'abord à température ambiante.
- Décongeler des aliments dans le réfrigérateur.*
- Lorsque l'appareil présente une couche épaisse de givre : dégivrer l'appareil.*
2 Consignes de sécurité générales
Dangers pour l'utilisateur :
- Cet appareil n'est pas destiné aux personnes souffrant de troubles mentaux, physiques ou sensoriels ou aux personnes n'ayant pas suffisamment d'expérience et de connaissances (les enfants aussi), sauf si une personne responsable de la sécurité leur explique l'utilisation de l'appareil et les surveille au début. Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
- En cas de dysfonctionnement, tirer la fiche du réseau (ne pas tirer sur le câble de raccord) ou couper le fusible.
- Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du câble de raccord au réseau uniquement par le S.A.V ou tout autre technicien qualifié.
- Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble.
- Monter et raccorder l'appareil uniquement selon les indications mentionnées dans les instructions.
- Conservez précieusement ce mode d'emploi et remettez-le éventuellement au nouveau propriétaire de l'appareil.
- Les lampes à usage spécial (ampoules, LED, tubes luminescents) dans l'appareil servent à éclairer l'espace intérieur et ne sont pas adaptées à l'éclairage de la pièce.
Risque d'incendie :
- Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.
- Ne pas endommager les tubes du circuit frigorifique.
- Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil.
- Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, appareils de chauffage, sorbetières, etc.).
-
En cas de fuite du réfrigérant : supprimer tout feu ouvert ou sources inflammables à proximité de la fuite. Débrancher la prise. Bien aérer la pièce. Informer le S.A.V.
-
Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indications de contenu imprimées ou au symbole de la flamme. Une éventuelle fuite de gaz risque de mettre feu aux composants électriques.
- N'entreposer de l'alcool très concentré que dans un récipient fermé hermétiquement et en position verticale. Une fuite d'alcool éventuelle risque de mettre feu aux composants électriques.
Risque de chute et de basculement :
- Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.
Danger d'intoxication alimentaire :
- Ne pas consommer d'aliments périmés.
Risque de gelures, d'engourdissement et de douleurs :
- Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glaçons).
Respecter les indications spécifiques des autres sections :
 | DANGER | indique une situation dangereuse imminente entraînant la mort ou des blessures corporelles graves si elle n'est pas évitée. |
 | AVERTIS-SEMENT | indique une situation dangereuse susceptible d'entraîner la mort ou des blessures corporelles graves si elle n'est pas évitée. |
 | PRUDENCE | indique une situation dangereuse susceptible d'entraîner des blessures corporelles moyennes ou légères si elle n'est pas évitée. |
| ATTENTION | indique une situation dangereuse susceptible d'entraîner des dommages matériels si elle n'est pas évitée. | |
| Remarque | indique les remarques et conseils utiles. |
| Remarque | indique les remarques et conseils utiles. |
3 Eléments de commande et d'affichage

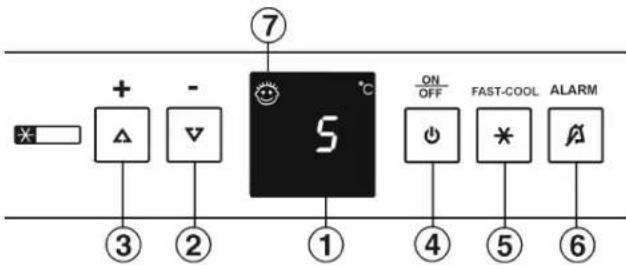

3.1 Éléments de commande et de contrôle
(1) Affichage de la température
(5) Touche Fast-Cool
(2) Touche de réglage “-” (6) Touche alarme
(3) Touche de réglage "+" (7) Symbole Sécurité enfants
(4) Touche On/Off
3.2 Affichage de la température
Sont affichés en service normal :
- la température moyenne de réfrigération
Les affichages suivants indiquent qu'il y a une panne. Pour les causes possibles et les mesures à prendre : (voir Dysfonctionnements).
- F0 à F5
4 Mise en service
4.1 Transport de l'appareil
PRUDENCE
Risque de blessure et d'endommagement dû à un transport incorrect !
▶ Transporter l'appareil emballé.
▶ Transporter l'appareil debout.
▶ Ne pas transporter l'appareil seul.
4.2 Mise en place de l'appareil
En cas de dégâts à l'appareil, contactez immédiatement le fournisseur avant de brancher l'appareil.
Le sol au lieu d'emplacement doit être horizontal et plan.
Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisinière, d'un chauffage ou équivalents.
Ne pas mettre en place l'appareil sans avoir recours à une aide.
Le local d'emplacement de votre appareil doit, selon la norme NE 378, avoir un volume de 1 m ^3 pour 8 g de fluide réfrigérant R 600a. Si le local est trop petit, un mélange inflammable gaz-air peut se former suite à une fuite dans le circuit réfrigérant. L'indication du dosage de fluide réfrigérant est indiqué sur la plaque signalétique à l'intérieur de l'appareil.
Ne monter l'appareil que dans un meuble stable.
Respecter impérativement les sections des ventilations :
□ La profondeur de l'orifice d'aération sur la paroi arrière du meuble doit être de 38 mm min.
Pour les sections des orifices de ventilation dans le socle du meuble et dans l'encadrement du meuble en haut, 200 cm ^2 au moins sont requis.
En règle générale : plus la section de ventilation est grande, plus l'appareil fonctionne de manière économique.
AVERTISSEMENT
Risque d'incendie dû à l'humidité !
Lorsque des pièces sous tension ou le câble de raccordement au secteur deviennent humides, un court-circuit peut se produire.
L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.
AVERTISSEMENT
Risque d'incendie dû au fluide réfrigérant !
Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'en-flammer.
▶ Veiller à ne pas endommager les tubes du circuit frigorifique.
AVERTISSEMENT
Risque d'endommagement et d'incendie !
▶ Ne pas placer un appareil diffusant de la chaleur (p.ex. four à micro-ondes, grille-pain, etc.) sur l'appareil !
Enlever le câble de raccord de la paroi arrière de l'appareil. Enlever le porte-câble, sinon des bruits dus aux vibrations surgissent!
Après le montage :
▶ Retirer les films de protection des bordures.
▶ Enlever tous les auxiliaires de transport.
Dévisser la fixation de transport rouge. Boucher le trou de fixation vide avec un bouchon (60).
Remarque
▶ Nettoyer l'appareil (voir 6.2) .
Lorsque l'appareil est placé dans un environnement très humide, du condensât peut se former sur la paroi extérieure de l'appareil.
▶ Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.
4.3 Eliminer l'emballage
AVERTISSEMENT
Risque d'étouffement avec les films et matériaux d'emballage !
▶ Ne pas laisser les enfants jouer avec les matériaux d'emballage.
L'emballage est fabriqué en matériaux recyclables :
- carton ondulé / carton
- pièces en polystyrène expansé
- films et sachets en polyéthylène
- colliers de serrage en polypropylène
- cadres en bois cloués avec plaque de polyéthylène*
Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.
4.4 Brancher l'appareil
ATTENTION
Risque d'endommagement du système électronique !
▶ Ne pas utiliser d'onduleurs (conversion du courant continu en courant alternatif resp. triphasé) ou de fiches économies d'énergie.
AVERTISSEMENT
Risque d'incendie et de surchauffe !
▶ Ne pas utiliser de rallonge ou de bloc multiprises.
Le type de courant (courant alternatif) et la tension au lieu d'emplacement doivent coïncider avec les indications sur la plaque signalétique (voir Vue d'ensemble de l'appareil).
L'appareil peut uniquement être branché à une prise de courant de sécurité installée selon les prescriptions. La prise de courant doit être protégée par fusibles de 10 A ou supérieur.
La prise doit être bien accessible afin de pouvoir débrancher rapidement l'appareil en cas d'urgence. Elle doit se situer en dehors de la partie arrière de l'appareil.
▶ Vérifier l'alimentation électrique.
▶ Enficher la prise de courant.
4.5 Enclencher l'appareil
Mettre l'appareil en marche env. 2 h avant le premier chargement avec des produits congelés.*
▶ Appuyer sur la touche On/Off Fig. 2 (4).
▷ L'affichage de température indique la température actuelle.
▷ L'éclairage intérieur s'allume lorsque la porte est ouverte.
5 Commande
5.1 Luminosité de l'affichage de température
Vous pouvez adapter la luminosité de l'affichage de température aux conditions lumineuses du lieu d'installation.
5.1.1 Régler la luminosité
La luminosité peut se régler entre h1 (intensité d'éclairage minimale) et h5 (intensité d'éclairage maximale).
▶ Activer le mode de réglage : appuyer sur la touche FastCool Fig. 2 (5) env. 5 s.
▷ La touche Fast-Cool clignote. l'affichage indique c.
▶ Sélectionnerh avec les touches de réglage “+” Fig. 2 (3) et “-” Fig. 2 (2).
▶ Confirmer : appuyer brièvement sur la touche Fast-Cool Fig. 2 (5).
▶ Régler l'affichage plus lumineux : appuyer sur la touche de réglage "+" Fig. 2 (3).
▶ Régler l'affichage plus sombre : appuyer sur latouche de réglage “-” Fig. 2 (2).
▶ Confirmer : appuyer sur la touche Fast-Cool Fig. 2 (5).
▶ La luminosité est maintenant réglée sur la nouvelle valeur.
▶ Désactiver le mode de réglage : Appuyer sur la touche On/Off Fig. 2 (4).
-ou-
▶ Attendre 5 minutes.
▷ L'affichage de température affiche de nouveau la température.
5.2 Verrouillage enfants
Avec le verrouillage enfants vous pouvez assurer que vos enfants ne coupent pas l'appareil par inadvertance en jouant.
5.2.1 Régler la sécurité enfants
▶ Activer le mode de réglage : appuyer sur la touche Fast-Cool Fig. 2 (5)env. 5 s.
▷ La touche Fast-Cool clignote. l'affichage indique c.
▶ Appuyer brièvement sur la touche Fast-Cool Fig. 2 (5) pour confirmer.
▶ Activer : sélectionner c1 avec les touches de réglage “+” Fig. 2 (3) ou “-” Fig. 2 (2).
Désactiver : sélectionner c0 avec lestouches de réglage “+” Fig. 2 (3) ou “-” Fig. 2 (2).
▶ Confirmer : appuyer sur la touche Fast-Cool Fig. 2 (5).
▷ Lorsque le symbole Sécurité enfants Fig. 2 (7) est allumé, la sécurité enfants est active.
▶ Désactiver le mode de réglage : Appuyer sur la touche On/Off Fig. 2 (4).
-ou-
▶ Attendre 5 minutes.
▷ L'affichage de température affiche de nouveau la température.
5.3 Alarme porte ouverte
L'avertisseur sonore retentit lorsque la porte reste ouverte plus de 60 s.
L'avertisseur sonore s'arrête automatiquement lorsque la porte est fermée.
5.3.1 Arrêter l'alarme de porte
L'avertisseur sonore peut être arrêté lorsque la porte est ouverte. Le signal restera éteint aussi longtemps que la porte est ouverte.
▶ Appuyer sur la touche Alarme Fig. 2 (6).
▷ L'alarme de porte s'arrête.
5.4 Réfrigérateur
La circulation naturelle de l'air dans le réfrigérateur permet de créer différentes zones de température. La zone la plus froide se trouve directement au-dessus de la cloison de séparation avec la zone ClimatFreshbox et sur la paroi arrière. La zone la plus chaude se trouve dans la partie avant du dessus et dans la porte.
5.4.1 Refroidir des aliments
Remarque
Si la ventilation est insuffisante, la consommation électrique augmente et les performances de froid diminuent.
▶ Toujours maintenir les fentes d'aération du ventilateur dégagées.
Toujours placer les aliments facilement périssables comme les plats préparés, la viande et la charcuterie dans la zone la plus froide. Dans la zone supérieure et dans la porte, ranger le beurre et les conserves. (voir Vue d'ensemble de l'appareil)*
Dans la zone supérieure et dans la porte, ranger le beurre et les conserves. (voir Vue d'ensemble de l'appareil)
Pour le conditionnement, utiliser des récipients réutilisables en plastique, métal, aluminium ou verre et du film transparent.
▶ Utiliser la surface avant du fond du réfrigérateur uniquement pour entreposer temporairement des aliments réfrigérés (p. ex. pour les trier ou les ranger différemment). Ne pas y laisser les denrées réfrigérées car elles peuvent être poussées ou basculées vers l'arrière en fermant la porte.
▶ Ne pas entreposer les aliments trop près les uns des autres afin que l'air puisse circuler.
Pour éviter que les bouteilles ne se renversent, déplacer le porte-bouteille.
5.4.2 Stockage d'aliments dans le réfrigérateur et règles relatives à l'hygiène des aliments
La consommation croissante de plats cuisinés à l'avance et d'autres aliments facilement périssables, qui réagissent de manière sensible en cas d'interruption de la chaîne du froid, requièrent une maîtrise exacte de la température lors du transport et du stockage. Dans les foyers, l'utilisation correcte du réfrigérateur et le respect précis de règles d'hygiène strictes contribuent sensiblement à l'amélioration de la durée de conservation des aliments.
Respect de la température
▶ Entreposer les aliments les plus sensibles dans la zone la plus froide de l'appareil comme indiqué sur l'illustration.
▶ Attendre le refroidissement complet des aliments (ex. soupe) avant de les stocker dans l'appareil.
▶ Eviter d'ouvrir la porte trop fréquemment.
▶ Respecter les règles relatives à l'hygiène des aliments
Règles relatives à l'hygiène des aliments
Sortir les aliments de leur emballage extérieur avant de les entreposer dans le réfrigérateur (exemple : emballage des packs de yaourts).
▶ Toujours emballer les aliments séparément pour éviter toute "contamination" entre les aliments.
▶ Ranger les aliments de sorte à ce que l'air puisse circuler librement entre ces derniers.
▶ Avoir recours aux instructions de service, surtout pour les questions d'entretien.
Nettoyer régulièrement l'intérieur de l'appareil avec un détergent (les pièces métalliques avec un produit non-oxydant).
5.4.3 Régler la température
La température est réglable de 9 °C à 4 °C, température recommandée :5 °C.
Im La température moyenne réglée dans le compartiment de congélation est d'env. -18 °C.*
Remarque
Si la température doit être inférieure à 4 °C :
▶ régler la température de réfrigération à 4 °C.
Régler la température du compartiment ClimatFreshbox à une valeur comprise entre b4 (légèrement plus froid) et b1 (maximum de froid).
▶ Augmenter la température : appuyer sur la touche de réglage "+" . Fig. 2 (3).
Diminuer la température : appuyer sur la touche de réglage "-" Fig. 2 (2).
Lors de la première pression sur la touche de réglage, l'affichage de la température affiche la valeur réglée précédemment.
▶ Modifier la température progressivement de 1 °C à chaque fois : appuyer brievement sur la touche.
▶ Modifier la température en continu :maintenir la touche enfoncée.
▷ L'affichage de la température clignote pendant le réglage.
La température réelle est affichée env. 5 sec. après la dernière pression de la touche. La température se règle lentement à sa nouvelle valeur.
5.4.4 Fast-Cool
La fonction Fast-Cool vous permet de régler votre appareil sur la puissance de réfrigération maximale. Vous obtenez ainsi des températures de réfrigération plus basses. Utilisez la fonction Fast-Cool lorsque vous voulez refroidir rapidement de grandes quantités d'aliments.
La fonction Fast-Cool consomme un peu plus d'énergie.
Refroidir avec la fonction Fast-Cool
▶ Appuyer brièvement sur la touche Fast-Cool Fig. 2 (5).
▷ La touche Fast-Cool Fig. 2 (5) s'allume.
La température de réfrigération descend à sa valeur la plus basse. La fonction Fast-Cool est activée.
La fonction Fast-Cool se désactive automatiquement après env. 6 heures. L'appareil continue de fonctionner en mode normal d'économie d'énergie.
Désactiver prématurément la fonction Fast-Cool
▶ Appuyer brièvement sur la touche Fast-Cool Fig. 2 (5).
▷ La touche Fast-Cool Fig. 2 (5) s'éteint.
▶ La fonction Fast-Cool est désactivée.
5.4.5 Décaler les tablettes de rangement
Les tablettes de rangement sont sécurisées au moyen de stoppeurs pour empêcher de les retirer complètement.
▶ Soulever la tablette de rangement et la retirer par devant.
Glisser la plaque en verre courte en haut devant le ventilateur.
▶ Insérer la tablette de rangement avec la butée derrière, orientée vers le haut.
Les aliments congelés ne collent pas à la paroi arrière.

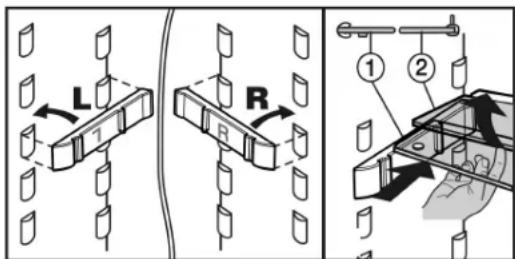

5.4.6 Utiliser la tablette de rangement composée de deux parties
▶ La tablette de verre avec butée (2) doit être derrière.
5.4.7 Déplacer les balconnets de contre-porte
▶ Enlever les balconnets comme indiqué sur l'illustration.
Retirer toujours le compartiment fromage et beurre avec le couvercle.
▶ Retirer le couvercle : pousser l'un des côtés du compartiment fromage et beurre vers l'extérieur jusqu'à ce que le tenon du couvercle soit libre, puis enlever le couvercle sur le côté.
5.4.8 Retirer le range-bouteilles
▶ Retirer le range-bouteilles suivant l'illustration.
5.5 Compartiment climatique Freshbox
Le compartiment climatique Freshbox permet de conserver jusqu'à trois fois plus longtemps différents types d'aliments frais pour une qualité identique à la réfrigération classique.
Pour les aliments avec indication de la date de péremption, c'est toujours la date apposée sur l'emballage qui est applicable.
5.5.1 HydroSafe
Le HydroSafe convient pour le réglage de l'humidité pour la conservation de salades, légumes et fruits non emballés à forte teneur en humidité propre. Lorsque le tiroir est bien rempli, il y règnera ainsi un climat frais de rosée avec une humidité de l'air allant jusqu'à 90 % max. L'humidité de l'air dans le compartiment dépend de la teneur en humidité de l'aliment à réfrigérer y placé et de la fréquence de l'ouverture du réfrigérateur. Vous pouvez régler l'humidité vous-même.
5.5.2 DrySafe
Le DrySafe convient pour la conservation d'aliments secs ou emballés (par ex. produits laitiers, viande, poisson, charcuterie). Ici règne un climat de conservation relativement sec.
5.5.3 Conservation des aliments
Remarque
A ne pas entreposer dans le compartiment Climat Freshbox : les légumes sensibles au froid comme les aubergines, les tomates à moitié mûres, les courgettes ainsi que les agrumes sensibles au froid.
Afin que les aliments ne périssent pas en raison de germes transmis : conserver les aliments animaux et végétaux non emballés séparément dans les tiroirs. Ceci vaut également pour les différentes sortes de viandes.
Si pour des raisons de manque de place, il faut entreposer les aliments ensemble :
▶ les emballer.
5.5.4 Durées de conservation
| Valeur indicatives pour la durée de conservation à une faible humidité de l'air | |||
| Beurre jusqu'à 90 jours | |||
| Fromage à pâte dure jusqu'à | 110 jours | ||
| Lait jusqu'à 12 jours | |||
| Saucissons, charcuterie | jusqu'à 9 | jours | |
| Volaille | jusqu'à 6 | jours | |
| Viande de porc | jusqu'à 7 | jours | |
| Viande de boeuf | jusqu'à 7 | jours | |
| Gibier | jusqu'à 7 | jours | |
Remarque
▶ Veuillez noter que les aliments riches en protéines périssent plus rapidement. c-à-d. que les coquillages et les crustacés se gâtent plus rapidement que le poisson, et le poisson se gâte plus rapidement que la viande.
| Valeur indicatives pour la durée de conservation à une humidité de l'air élevée | |||
| Légumes, salades | |||
| Artichauts | jusqu'à 14 jours | ||
| Céleri | jusqu'à 28 jours | ||
| Chou-fleur | jusqu'à 21 jours | ||
| Brocoli | jusqu'à 13 jours | ||
| Chicorée | jusqu'à 27 jours | ||
| Mâche | jusqu'à 19 jours | ||
| Pois | jusqu'à 14 jours | ||
| Chou vert | jusqu'à 14 jours | ||
| Carottes | jusqu'à 80 jours | ||
| Ail | jusqu'à 160 jours | ||
| Chou-rave | jusqu'à 55 jours | ||
| Laitue | jusqu'à 13 jours | ||
| Fines herbes | jusqu'à 13 jours | ||
| Poireaux | jusqu'à 29 jours | ||
| Champignons | jusqu'à 7 | jours | |
| Radis | jusqu'à 10 jours | ||
| Choux de Bruxelles | jusqu'à 20 jours | ||
| Asperges | jusqu'à 18 jours | ||
| Epinards | jusqu'à 13 jours | ||
| Chou frisé | jusqu'à 20 jours | ||
| Fruits | |||
| Abricots | jusqu'à 13 jours | ||
| Pommes | jusqu'à 80 jours | ||
| Poires | jusqu'à 55 jours | ||
| Mûres | jusqu'à 3 | jours | |
| Dattes | jusqu'à 180 jours | ||
| Fraises | jusqu'à 7 | jours | |
| Figues jusqu'à 7 jours | |||
| Myrtilles | jusqu'à 9 | jours | |
| Framboises | jusqu'à 3 | jours | |
| Groseilles rouges | jusqu'à 7 | jours | |
| Cerises | jusqu'à 14 jours | ||
| Kiwis | jusqu'à 80 jours | ||
| Pêches | jusqu'à 13 jours | ||
| Prunes | jusqu'à 20 jours | ||
| Airelles | jusqu'à 60 jours | ||
| Rhubarbe | jusqu'à 13 jours | ||
| Groseilles à maquereau | jusqu'à 13 jours | ||
| Raisins | jusqu'à 29 jours | ||
5.5.5 Régler la température
La température est réglée automatiquement. Pour une température de réfrigérateur de 5 °C, la température du compartiment Climat-Freshbox se situe entre 0 °C et 3 °C.
Vous pouvez régler la température légèrement plus froide ou plus chaude. La température est réglable de b1 (température la plus froide) à b9 (température la plus chaude). La valeur réglée au préalable est la valeur : b5. Pour les valeurs b1 à b4, la température peut chuter en-dessous de 0 ° C, de sorte que les aliments congèlent légèrement.
▶ Activer le mode de réglage : appuyer sur la touche Fast-Cool Fig. 2 (5) env. 5 s.
▶ La touche Fast-Cool Fig. 2 (5) clignote. L'affichage de température indique : C
Appuyer sur la touche de réglage "+" Fig. 2 (3) jusqu'à ce que l'affichage b clignote.
▶ Confirmer : appuyer brièvement sur la touche Fast-Cool Fig. 2 (5).
▶ Augmenter la température : appuyer sur latouche de réglage “+” Fig. 2 (3).
Diminuer la température : appuyer sur latouche de réglage “-” Fig. 2 (2).
▶ Confirmer : appuyer sur la touche Fast-Cool Fig. 2 (5).
▶ La température se règle lentement à sa nouvelle valeur.
▶ Désactiver le mode de réglage : Appuyer sur la touche On/Off Fig. 2 (4).
-ou-
▶ Attendre 5 min.
▷ L'affichage de température affiche de nouveau la température.
5.5.6 Réglage de l'humidité dans le HydroSafe
▶ ◇ Hygrométrie faible : glisser le régulateur vers la gauche.
▶ Hygrométrie élevée : glisser le régulateur vers la droite.

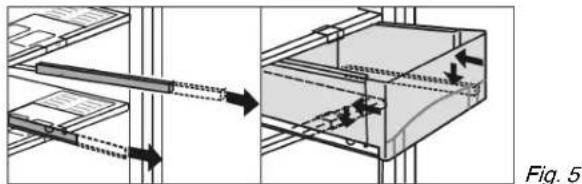

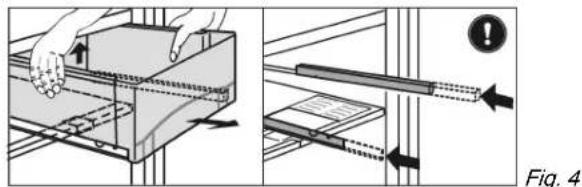

5.5.7 Tiroirs
▶ Sortir le tiroir, soulever à l'arrière et enlever vers l'avant.
▶ Repousser les rails à l'intérieur !
Placer le tiroir sur les rails et pousser jusqu'à entendre l'en- cliquetage.
5.5.8 Plaque de régulation de l'humidité
▶ Sortir la plaque de régulation de l'humidité. Tirer la plaque vers l'avant avec précaution lorsque les tiroirs sont enlevés et enlever vers le bas.
Introduire la plaque de régulation de l'humidité : insérer les travers du couvercle de la plaque par le bas dans le support arrière Fig. 6 (1) et encliqueter devant dans le support Fig. 6 (2).
5.6 Compartiment congélateur\*
Vous pouvez congeler des produits surgelés pendant plusieurs mois, préparer des glaçons et congeler des aliments frais dans le compartiment congélateur à une température égale ou inférieure à -18 °C.
La température ambiante dans le compartiment, mesurée avec un thermomètre ou un autre appareil de mesure peut osciller.
5.6.1 Congeler des aliments\*
Il est possible de congeler au maximum 2 kg d'aliments frais en 24 h.
PRUDENCE
Risque de blessure dû aux débris de verre! Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congelées.
▶ Ne pas congeler de bouteilles ni de canettes !
▶ 4 h avant la congélation, mettre la température sur 5 °C ou plus froid.
Pour que les aliments congèlent rapidement jusqu'au coeur, ne pas dépasser les quantités suivantes par paquet :
- Fruits, légumes jusqu'à 1 kg
- Viande jusqu'à 2,5 kg
Emballer les aliments par portions dans des sachets de congélation, des récipients réutilisables en plastique, métal ou aluminium.
▶ Remettre la température sur la valeur initiale 24 h après y avoir placé les aliments.
5.6.3 Dégivrer les aliments\*
- Dans le compartiment réfrigérateur
- A température ambiante
- Au micro-ondes
- Dans le four/le four à chaleur tournante
▶ Ne recongeler des alimentes décongelés que dans des cas exceptionnels.
6 Entretien
6.1 Dégivrage
6.1.1 Dégivrer le compartiment réfrigérateur
Le compartiment réfrigérateur se dégivre automatiquement. L'eau de dégivrage s'évapore. Les gouttes d'eau sur la paroi arrière sont dues au fonctionnement et donc tout à fait normales.
Nettoyer l'orifice d'écoulement régulièrement pour permettre à l'eau de dégivrage de s'écouler (voir 6.2).
6.1.2 Dégivrer le compartiment congélateur\*
Dans le compartiment congélateur une couche de givre resp. de glace se forme après une exploitation prolongée. Ceci est tout à fait normal. La couche de givre resp. de glace se forme plus rapidement si la porte est ouverte fréquemment ou si les aliments y déposés sont chauds. Une couche de glace plus épaisse augmente toutefois la consommation d'énergie. Nous recommandons de dégivrer régulièrement l'appareil.
PRUDENCE
Risque de blessures et d'endommagement dû à la vapeur chaude !
Pour dégivrer, ne pas avoir recours à des appareils de chauffage électriques ou des nettoyeurs au jet de vapeur, des flammes nues ou des aérosols spéciaux dégivrage.
▶ Ne pas enlever la glace avec des ustensiles tranchants.
▶ Un jour avant le dégivrage, enclencher le mode Fast-Freeze.
Les denrées congelées auront ainsi une "réserve de froid supplémentaire." Hier ist ein Fehler: document('IN/abtauen_manuell_K_fr.xml')/docu[1]/descriptive-info[1]/maintenance[1]/maint-instr[1]/task[1]/task[2]/actionsequence[1]/result[1]/paragraph[1]/text()[2]
▶ Couper l'appareil.
▷ L'affichage de la température s'éteint.
▷ Lorsque l'affichage de la température ne s'éteint pas, la sécurité enfants (voir 5.2) est active.
▶ Débrancher la prise.
Emballer les denrées congelées dans du papier journal ou des couvertures et les entreposer dans un endroit frais.
Placer une casserole avec de l'eau chaude, mais non bouillante sur la tablette.
▷ Le dégivrage est accéléré.
▶ Laisser la porte du compartiment et de l'appareil ouverte pendant le dégi-vrage.
▶ Retirer les morceaux de glace détachés.
▶ Veiller à ce que l'eau de dégivrage ne coule pas dans l'encadrement de meuble.
S'il y a lieu, essuyer plusieurs fois l'eau de dégivrage restante avec une éponge ou un torchon.
▶ Nettoyer le compartiment (voir 6.2)
6.2 Nettoyage de l'appareil
Avant le nettoyage :
PRUDENCE
Risque de blessures et d'endommagement émanant de la vapeur très chaude !
La vapeur très chaude peut endommager les surfaces et entraîner des brûlures.
▶ Ne pas utiliser d'appareils de nettoyage à la vapeur !
ATTENTION
Un nettoyage incorrect endommage l'appareil !
▶ Ne jamais utiliser de produits de nettoyage concentrés.
▶ Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier.
▶ Ne pas utiliser de produits de nettoyage contenant du sable, du chlorure, des substances chimiques ou des acides.
▶ Ne pas utiliser de solvants chimiques.
▶ Ne pas détériorer ou enlever la plaquette signalétique située sur la paroi intérieure de l'appareil. Ceci est important pour le S.A.V.
▶ Ne pas arracher, plier ou endommager de câbles ou d'autres composants.
▶ Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage.
▶ Vider l'appareil.
▶ Débrancher la prise.
- Utiliser des chiffons doux et un détergent universel d'une valeur pH neutre.
- Pour l'intérieur de l'appareil, uniquement avoir recours à des détergents et produits d'entretien garantis pour aliments.
Espace intérieur :
Nettoyer les surfaces intérieures et extérieures en caoutchouc :
▶ Nettoyer à la main les surfaces avec de l'eau tiède et un peu de détergent.
▶ Nettoyer l'orifice d'écoulement : Enlever les dépôts avec un cotontige par ex.
Eléments d'équipement :
Nettoyer à la main les équipements intérieurs de l'appareil avec de l'eau tiède et un peu de produit à vaisselle.
Pour nettoyer les glissières, retirer les demi-tablettes de rangement en verre.
Après le nettoyage :
▶ Frotter l'appareil et les éléments d'équipement pour les sécher.
▶ Rebrancher l'appareil et l'enclencher de nouveau.
▶ Y replacer de nouveau les aliments.
6.3 S.A.V.
Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir Dysfonctionnements). Si ce n'est pas le cas, adressez-vous au S.A.V. Vous trouverez l'adresse du S.A.V. dans le répertoire S.A.V. fourni avec votre appareil.
AVERTISSEMENT
Risque de blessures dû à une réparation incorrecte !
▶ Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir Entretien)que par le S.A.V.
▶ Relever la désignation de l'appareil Fig. 7 (1), le n° de service Fig. 7 (2) et le n° de série Fig. 7 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi intérieure gauche de l'appareil.
▶ Informer le S.A.V. et lui communiquer la panne, la désignation de l'appareil Fig. 7 (1), le n° de service Fig. 7 (2) et le n° de série Fig. 7 (3).
Ces informations vous permettront d'obtenir un service ciblé et rapide.
▶ Laisser l'appareil fermé jusqu'à l'arrivée du S.A.V.
▷ Les aliments resteront plus longtemps frais.
Débrancher la fiche du secteur (ne pas tirer sur le câble de l'appareil) ou couper le fusible.
7 Dysfonctionnements
Votre appareil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devait cependant se produire en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultant vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :
L'appareil ne fonctionne pas.
→ L'appareil n'est pas enclenché.
▶ Enclencher l'appareil.
→ La fiche secteur n'est pas correctement enfoncée dans la prise.
Contrôler la fiche secteur.
→ Le fusible de la prise n'est pas correct.
▶ Vérifier le fusible.
Le compresseur fonctionne lentement.
→ Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Même s'il fonctionne plus longtemps, il économise de l'énergie.
▶ Ceci est normal pour les modèles avec économie d'énergie.
→ La fonction Fast-Cool est activée.
Pour refroidir rapidement les aliments, le compresseur fonctionne plus longtemps. Ceci est normal.
L'inverseur clignote régulièrement toutes les 15 secondes\*.
→ L'inverseur est équipé d'un diagnostic d'erreurs à LED.
▶ Il est normal qu'il clignote.
Les bruits sont trop forts.
→ Les compresseurs à vitesse variable* peuvent occasionner des bruits de fonctionnement divers en raison des différents niveaux de vitesse.
▶ Ce bruit est normal.
Un gargouillement et un clapotis.
→ Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique.
▶ Ce bruit est normal.
Un léger clic.
→ Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement.
▶ Ce bruit est normal.
Un bourdonnement. Le bruit est brièvement plus fort lorsque le groupe frigorifique (le moteur) se met en marche.
→ L'activation de la fonction Fast-Cool, l'introduction d'ali-ments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.
▶ Ce bruit est normal.
→ L'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.*
▶ Ce bruit est normal.*
→ La température ambiante est trop élevée.
▶ Solution : (voir 1.2)
Un grondement sourd.
→ Le bruit est dû à la circulation de l'air du ventilateur.
▶ Ce bruit est normal.
Bruits de vibrations.
→ L'appareil n'est pas fixe au sol. De ce fait, le fonctionnement du groupe frigorifique fait vibrer les meubles ou objets contigus.
▶ Espacer les bouteilles et les récipients.
L'affichage de température indique : F0 à F5.
→ Il y a un dysfonctionnement.
▶ S'adresser au S.A.V. (voir Entretien).
La température n'est pas assez froide.
→ La porte de l'appareil n'est pas fermée correctement.
▶ Fermer la porte de l'appareil.
→ L'aération et la ventilation sont insuffisantes.
▶ Dégager la grille d'aération.
→ La température ambiante est trop élevée.
▶ Solution : (voir 1.2)
→ L'appareil a été ouvert trop souvent ou trop longtemps.
▶ Attendre que la température nécessaire se rétablisse d'elle-même. Sinon, adressez-vous au S.A.V. (voir Entretien).
→ La température est mal réglée.
▶ Diminuer la température puis vérifier après 24 h.
→ L'appareil est placé trop près d'une source de chaleur.
▶ Solution : (voir Mise en service).
→ L'appareil n'a pas été installé correctement dans la niche.
▶ Vérifier si l'appareil a été correctement installé et si la porte se ferme correctement.
L'éclairage intérieur ne fonctionne pas.
→ L'appareil n'est pas mis en marche.
▶ Mettre l'appareil en marche.
→ La porte est restée ouverte plus de 15 min.
L'éclairage intérieur s'éteint automatiquement après 15 min. lorsque la porte est ouverte.
→ L'éclairage LED est défectueux ou le cache est endommagé.
AVERTISSEMENT
Risque de blessure dû à un choc électrique !
Des pièces sous tension se trouvent sous le cache.
Faire remplacer ou réparer l'éclairage intérieur LED uniquement par le S.A.V. ou par un technicien qualifié spécialement formé.
AVERTISSEMENT
Risque de blessure dû au faisceau laser de classe 1M.
Lorsque le cache est ouvert, ne pas regarder à l'intérieur.
8 Mise hors service
8.1 Couper l'appareil
▶ Appuyer env. 2 s sur la touche ON/OFF. Fig. 2 (4).
▷ L'affichage de température est foncé.
8.2 Mise hors service
▶ Vider l'appareil.
▶ Débrancher la prise.
▶ Nettoyer l'appareil (voir 6.2) .
▶ Laisser la porte ouverte afin d'éviter toute formation de mauvaises odeurs.
9 Eliminer l'appareil
L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois en vigueur.
Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigérant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement.
▶ Rendre l'appareil inopérant.
▶ Débrancher l'appareil.
▶ Sectionner le câble de raccord.
