GEBRUIKSAANWIJZING KD8178AF Atag

Koelkast met Climat-Freshbox, integreerbaar, Deur-op-deur

Gebrauchsanweisung

1 Het apparaat in vogelvlucht.... 2

1.1 Apparaten- en uitrustingsoverzicht.... 2
1.2 Toepassingen van het apparaat.... 2
1.3 Conformiteit.... 3
1.4 Energie sparen....3

2 Algemene veiligheidsvoorschriften.... 3

3 Bedienings- en controle-elementen.... 4

3.1 Bedienings- en controle-elementen.... 4
3.2 Temperatuurdisplay.... 4

4 In gebruik nemen.... 4

4.1 Apparaat transporteren.... 4
4.2 Apparaat opstellen.... 4
4.3 Afvalverwerking van de verpakking.... 4
4.4 Apparaat aansluiten.... 5
4.5 Apparaat inschakelen.... 5

5 Bediening.... 5

5.1 Helderheid van het temperatuurdisplay.... 5
5.2 Kinderbeveiliging.... 5
5.3 Deuralarm.... 5
5.4 Koelgedeelte 5
5.5 Climat-Freshbox-gedeelte.... 6
5.6 Vriesvak....8

6 Onderhoud.... 8

6.1 Ontdooien....8
6.2 Apparaat reinigen.... 8
6.3 Technische Dienst....9

7 Storingen.... 9

8 Afzetten.... 10
8.1 Apparaat uitschakelen.... 10
8.2 Buiten werking stellen.... 10
9 Apparaat afdanken.... 10

De fabrikant werkt voortdurend aan de verdere ontwikkeling van alle typen en modellen. Daarom vragen wij om uw begrip voor het feit dat wij wijzigingen in vorm, uitvoering en techniek moeten voorbehouden.

Om alle voordelen van uw nieuwe apparaat te leren kennen, de instructies in deze handleiding aandachtig doorlezen a.u.b.

De handleiding geldt voor meerdere modellen, afwijkingen zijn mogelijk. Paragrafen die alleen voor bepaalde apparaten van toepassing zijn, zijn gekenmerkt met een sterretje (*).

Gebruiksaanwijzingen zijn gekenmerkt met een gebruiksresultaten met een ▷

1 Het apparaat in vogelvlucht

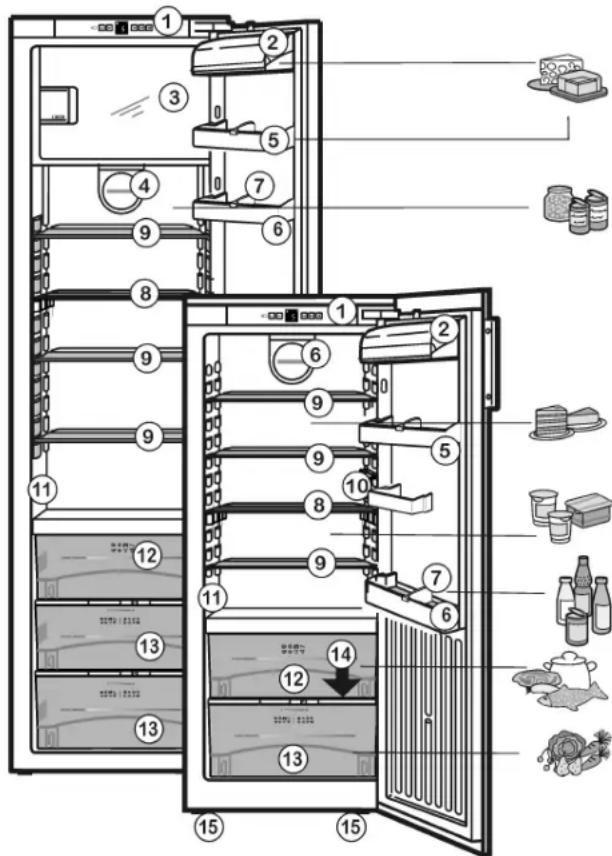

1.1 Apparaten- en uitrustingsoverzicht

Aanwijzing

▶ Levensmiddelen zoals in de afbeelding getoond sorteren. Zo werkt het apparaat energiebesparend.
▶ Plateaus, schuifladen of manden zijn in de geleverde toestand voor een optimale energie-efficiëntie ingedeeld.

(1) Bedienings- en contro- lepaneel
(2) Boter- en kaasvak
(3) Vriesvak* (11) Typeplaatje
(4) Ventilator (12) DrySafe
(5) Conservenrek
(6) Opbergvak voor hoge flessen
(7) Flessenhouder
(8) Plateaus, deelbaar

(9) Plateaus, verplaatsbaar
(10) LED-binnenverlichting
[Non-Text]
[Non-Text]
(13) HydroSafe
(14) Afvoeropening
(15) Stelpootjes vooraan

1.2 Toepassingen van het apparaat

Het apparaat is alleen geschikt voor het koelen van levensmiddelen in huishoudelijke of soortgelijke omgeving. Hiertoe behoort bijvoorbeeld het gebruik

• in personeelskeukens, bed and breakfasts,
• door gasten in landhuizen, hotels, motels, en andere onderkomens,
• voor catering en soortgelijke diensten in de groothandel

Gebruik het apparaat alleen voor huishoudelijke toepassingen. Alle andere toepassingen zijn niet toegestaan. Het apparaat is niet geschikt voor het bewaren en koelen van medicijnen, bloedplasma, laboratoriumpreparaten en dergelijke stoffen en producten als genoemd in de richtlijn inzake medische hulpmiddelen 2007/47/EG. Misbruik van het apparaat kan leiden tot schade aan bewaarde producten of tot bederf ervan. Daarnaast is het apparaat niet geschikt voor gebruik op plaatsen waar ontploffingsgevaar kan heersen.

Het apparaat is volgens de klimaatklasse gebouwd voor gebruik bij bepaalde omgevingstemperaturen. De klimaatklasse van uw apparaat vindt u op het typeplaatje.

Aanwijzing

▶ Respecteer de opgegeven omgevingstemperaturen, zoniet vermindert de koelprestatie.

Klimaat-klasse	voor omgevingstemperaturen van
SN 10 °C tot 32 °C
N 16 °C tot 32 °C
ST 16 °C tot 38 °C
T 16 °C tot 43 °C

1.3 Conformiteit

Het koelmiddelcircuit werd op lekkages gecontroleerd. Het apparaat voldoet in de inbouwstaat aan de van toepassing zijnde veiligheidsbepalingen evenals de EG-richtlijnen 2006/95/EG en 2004/108/EG.

1.4 Energie sparen

• Zorg altijd voor een goede luchttoevoer en -afvoer. Ventilatieopeningen resp. -roosters niet afdekken.
• Ventilatorluchtspleten altijd vrij houden.
• Stel het apparaat niet op in direct zonlicht en ook niet naast een fornuis, verwarming of dergelijke.
• Het energieverbruik is afhankelijk van opstellingsomstandigheden b.v. de omgevingstemperatuur (zie 1.2).
• Open het apparaat zo kort mogelijk.
• Hoe lager de temperatuur wordt ingesteld, des te hoger is het energieverbruik.
• Zet de levensmiddelen soort bij soort. (zie Het apparaat in vogelvlucht).
• Alle levensmiddelen goed verpakt en afgedekt opslaan. Rijpvorming wordt vermeden.
• Levensmiddelen slechts zolang als nodig buiten het apparaat laten staat, zodat ze niet te warm worden.
• Warme gerechten inleggen: eerst laten afkoelen tot kamertemperatuur.
• Diepvriesproducten in de koelruimte laten ontdooien.*
• Wanneer het apparaat een dikke rijplaag heeft: apparaat ontdooien.*

2 Algemene veiligheidsvoorschriften

Gevaren voor de gebruiker:

• Dit apparaat is niet bestemd voor personen (ook kinderen) met fysieke, sensorische of mentale beperkingen of personen, die niet over voldoende ervaring en kennis beschikken. Tenzij zij door een persoon, die voor hun veiligheid verantwoordelijk is, in het gebruik van het apparaat worden onderwezen en die aanvankelijk toezicht uitoefent. Erop toezien, dat kinderen niet met het apparaat spelen.
• In geval van storing stekker uit het stopcontact trekken (daarbij niet aan het netsnoer trekken) of zekering uitschakelen.
• Reparaties, aanpassingen aan het apparaat en het vervangen van het netsnoer alleen laten uitvoeren door de Technische Dienst of ander daarvoor opgeleid vakpersoneel.
• Als u het stroomsnoer van het apparaat uittrekt, altijd bij de stekker nemen. Niet aan het snoer trekken.
• Apparaat alleen conform de beschrijving in de handleiding monteren en aansluiten.
• Bewaar deze gebruiksaanwijzing zorgvuldig en geef hem eventueel aan de volgende eigenaar door.
• De lampen voor speciale doeleinden (gloeilampen, led, TL-lampen) in het apparaat zijn bedoeld om de binnenruimte te verlichten en niet geschikt als kamerverlichting.

Brandgevaar:

- Het gebruikte koelmiddel R 600a is milieuvriendelijk, maar brandbaar. Ontsnappend koelmiddel kan vlam vatten.

• De buisleidingen van het koelmiddelcircuit niet beschadigen.
• Binnenin het apparaat geen open vuur of ontstekingsbronnen gebruiken.
• Binnenin het apparaat geen elektrische apparaten gebruiken (b.v. stoomreinigers, verwarmingsapparatuur, ijsmachines enz.).
• Wanneer koelmiddel ontsnapt: open vuur of ontstekingsbronnen in de nabijheid van het lekpunt verwijderen. Stekker uit het stopcontact trekken. Ruimte goed ventileren. Contact opnemen met de Technische Dienst.

- Geen explosieve stoffen of spuitbussen met brandbare drijfgassen, zoals b.v. butaan, propaan, pentaan enz. in het apparaat bewaren. Zulke spuitbussen zijn herkenbaar aan de op de verpakking vermelde inhoudsstoffen of een vlammensymbool. Eventueel uittredende gassen kunnen door elektrische componenten vlam vatten.

- Sterke alcohol alleen goed gesloten en overeind staand opslaan. Eventueel uittredende alcohol kan door elektrische componenten vlam vatten.

Gevaar voor vallen en omkiepen:

- Plint, laden, deuren enz. niet als voetensteun of om te leunen misbruiken. Dit geldt in het bijzonder voor kinderen.

Gevaar voor voedselvergiftiging:

- Te lang opgeslagen levensmiddelen niet meer nuttigen.

Gevaar voor bevriezingen, gevoelloosheid en pijn:

- Langdurig huidcontact met koude oppervlakken en gekoelde of ingevroren levensmiddelen vermijden of veiligheidsmaatregelen treffen, b.v. handschoenen dragen. Consumptie-ijs, met name waterijs of ijsblokjes niet onmiddellijk en niet te koud consumeren.

Neem de specifieke aanwijzingen in de overige hoofdstukken in acht:

	GEVAAR	duidt een direct gevaar aan, die de dood of ernstig lichamelijk letsel tot gevolg kan hebben wanneer dit gevaar niet vermeden wordt.
	WAAR-SCHUWING	duidt een gevaarlijke situatie aan, die de dood of ernstig lichamelijk letsel tot gevolg kan hebben wanneer dit gevaar niet vermeden wordt.
	VOOR-ZICHTIG	duidt een gevaarlijke situatie aan, die lichamelijk letsel tot gevolg kan hebben wanneer dit gevaar niet vermeden wordt.
	LET OP	duidt een gevaarlijke situatie aan, die materiële schade tot gevolg kan hebben wanneer dit gevaar niet vermeden wordt.
	Aanwijzing	geeft aan dat praktische aanwijzingen en tips gegeven worden.

3 Bedienings- en controle-elementen

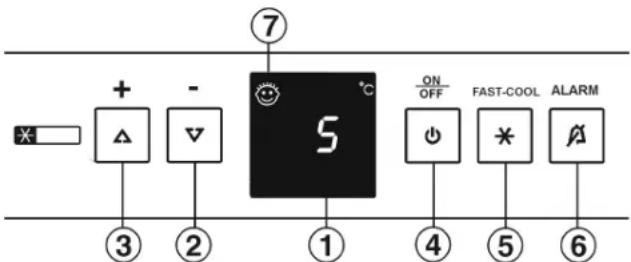

3.1 Bedienings- en controle-elementen

⑦ + - 7 5 °C ON OFF FAST-COOL ALARM ③ ② ① ④ ⑤ ⑥

Fig. 2
(1) Temperatuurdisplay (5) Toets Fast-Cool
(2) Insteltoets “-” (6) Toets Alarm
(3) Insteltoets "+" (7) Symbool Kinderbeveili-
ging
(4) Toets On/Off

3.2 Temperatuurdisplay

Bij normale werking wordt aangegeven:

- de gemiddelde koeltemperatuur

De volgende aanduidingen wijzen op een storing. Mogelijke oorzaken en maatregelen voor het oplossen (zie Storingen).

- F0 tot F5

4 In gebruik nemen

4.1 Apparaat transporteren

VOORZICHTIG

Gevaar voor verwonding en beschadiging door verkeerd transport!

▶ Het apparaat verpakt transporteren.
▶ Het apparaat overeind transporteren.
▶ Het apparaat niet alleen transporteren.

4.2 Apparaat opstellen

Neem bij beschadiging van het apparaat onmiddellijk - nog voor het aansluiten - contact op met de leverancier.

De vloer waar het apparaat komt te staan moet waterpas en vlak zijn.

Stel het apparaat niet op in direct zonlicht en ook niet naast een fornuis, verwarming of dergelijke.

Stel het apparaat niet op zonder hulp.

De plaatsingsruimte van uw apparaat moet volgens de norm EN 378 per 8 g R 600a koelmiddel over een volume van 1 m ^3 beschikken. Indien de plaatsingsruimte te klein is, kan in geval van een lek in het koelmiddelcircuit een ontvlambaar gas-luchtmengsel ontstaan. Informatie over de hoeveelheid koelmiddel vindt u op het typeplaatje aan de binnenkant van het apparaat.

Het apparaat alleen inbouwen in een stabiel meubel.

Respecteer altijd de afstanden voor ventilatie:

□ de ventilatieruimte aan de achterkant van het meubel moet minstens 38 mm diep zijn.
□ Voor de aan- en afvoer van lucht in de sokkel en meubelombouw is minstens 200 cm² vereist.

In principe geldt het volgende: hoe meer ventilatieruimte, hoe energiezuiniger het apparaat werkt.

WAARSCHUWING

Brandgevaar door vocht!

Wanneer stroomgeleidende delen of de stroomaansluiting vochtig worden, kan dat leiden tot kortsluiting.

Het apparaat is ontworpen voor gebruik in een gesloten ruimte. Het apparaat niet buiten, in een vochtige omgeving of binnen bereik van spatwater plaatsen.

WAARSCHUWING

Brandgevaar door koelmiddel!

Het gebruikte koelmiddel R 600a is milieuvriendelijk, maar brandbaar. Ontsnappend koelmiddel kan vlam vatten.

▶ De buisleidingen van het koelmiddelcircuit niet beschadigen.

WAARSCHUWING

Gevaar voor brand en beschadiging!

▶ Plaats geen warmte afgevende apparaten, bijv. magnetron, toaster enz. op het apparaat!
Haal het aansluitsnoer van de achterzijde van het apparaat. Verwijder hierbij de snoerhouder, anders kunnen trillingsgeluiden ontstaan!

na de inbouw:

▶ Trek de beschermfolie van de sierlijsten.
▶ Verwijder alle transportbeveiligingsonderdelen.
▶ Rode transportbeveiliging losschroeven. Vrijgekomen bevestigingsgat met stop (60) afdichten.

Torx 15 60

▶ Doe de verpakking weg (zie 4.3) .

Aanwijzing

▶ Apparaat reinigen (zie 6.2) .

Als het apparaat in een erg vochtige omgeving staat, kan er condens worden gevormd op de buitenkant van het apparaat.
Zorg altijd goed voor een goede verluchting van de plaatsingsruimte.

4.3 Afvalverwerking van de verpakking

WAARSCHUWING

Gevaar voor verstikking door verpakkingsmateriaal en folie!
▶ Kinderen niet met het verpakkingsmateriaal laten spelen.

De verpakking bestaat uit recyclebaar materiaal:

• Golfkarton/karton
• Onderdelen uit geschuimd polystyreen
• Folies en zakken uit polyetheen
• Spanbanden uit polypropeen
• Vastgespijkerd houten raam afgewerkt met polyethyleen*
  ▶ Breng het verpakkingsmateriaal naar een officieel inzamelpunt.

4.4 Apparaat aansluiten

LET OP

Gevaar voor beschadiging van de elektronische componenten! ▶ Gebruik geen omvormer (omzetten van gelijkstroom naar wisselstroom) of spaarstekker.

WAARSCHUWING

Brand- en oververhittingsgevaar!

▶ Gebruik geen verlengsnoer of verdeeldoos.

Stroomsoort (wisselstroom) en spanning op de plaats van bestemming moeten met de informatie op het typeplaatje (zie Het apparaat in vogelvlucht) overeenstemmen.

Het apparaat alleen aansluiten op een volgens de voorschriften geïnstalleerd stopcontact. Het stopcontact moet d.m.v. een zekering van 10 A of zwaarder beveiligd zijn.

Het moet makkelijk toegankelijk zijn, zodat het apparaat in urgentiegevallen snel van de stroomvoorziening gescheiden kan worden. Het stopcontact mag zich niet achter het apparaat bevinden.

▶ Elektrische aansluiting controleren.
▶ Steek de stekker in het stopcontact.

4.5 Apparaat inschakelen

Schakel het apparaat in ongeveer 2 uur voor u er voor het eerst diepvriesproducten in legt.*

▶ Toets On/Off Fig. 2 (4) indrukken.
▷ Het temperatuurdisplay geeft de actuele temperatuur weer.
▷ De binnenverlichting brandt wanneer de deur open is.

5 Bediening

5.1 Helderheid van het temperatuurdisplay

U kunt de helderheid van het temperatuurdisplay aanpassen aan het omgevingslicht.

5.1.1 Helderheid instellen

De helderheid is instelbaar tussen h1 (minimale lichtintensiteit) en h5 (maximale lichtintensiteit).

▶ Instelmodus activeren: Toets Fast-Cool Fig. 2 (5) ca. 5 s indrukken.
▷ De toets Fast-Cool knippert. Op het display wordt c aangegeven.
▶ Met insteltoets “+” Fig. 2 (3) en insteltoets “-” Fig. 2 (2)h selecteren.
▶ Bevestigen: Toets Fast-Cool Fig. 2 (5) kort indrukken.
▶ Display lichter instellen: insteltoets “+” Fig. 2 (3) indrukken.
▶ Display donkerder instellen: insteltoets “-” Fig. 2 (2) indrukken.
▶ Bevestigen: Toets Fast-Cool Fig. 2 (5)indrukken.
▷ De helderheid is op de nieuwe waarde ingesteld.
▶ Instelmodus deactiveren: Toets On/Off Fig. 2 (4)indrukken.-of-
▶ 5 min. wachten.
▷ Op het temperatuurdisplay wordt weer de temperatuur aangegeven.

5.2 Kinderbeveiliging

Met de kinderbeveiliging zorgt u ervoor dat kinderen bij het spelen het apparaat niet onbedoeld uitschakelen.

5.2.1 Kinderbeveiliging instellen

▶ Instelmodus activeren: Toets Fast-Cool Fig. 2 (5) ca. 5 s indrukken.
De toets Fast-Cool knippert. Op het display wordt c aangegeven.
▶ De toets Fast-Cool Fig. 2 (5) kort indrukken om te bevestigen.
▶ Inschakelen: Met insteltoets “+” Fig. 2 (3) of insteltoets “-” Fig. 2 (2) c1 selecteren.
▶ Uitschakelen: Met insteltoets “+” Fig. 2 (3) of insteltoets “-” Fig. 2 (2) c0 selecteren.
▶ Bevestigen: Toets Fast-Cool Fig. 2 (5) indrukken.
▷ Wanneer het symbool Kinderbeveiliging Fig. 2 (7) verlicht is, is de kinderbeveiliging ingeschakeld.
▶ Instelmodus deactiveren: Toets On/Off Fig. 2 (4) indrukken. -of-
▶ 5 min. wachten.
▷ Op het temperatuurdisplay wordt weer de temperatuur aangegeven.

5.3 Deuralarm

Wanneer de deur langer dan 60 s geopend is, gaat het akoes-tisch alarm af.

Het akoestisch alarm stopt automatisch, zodra de deur gesloten wordt.

5.3.1 Deuralarm deactiveren

Het akoestisch alarm kan bij geopende deur worden uitgeschakeld. Het deactiveren werkt zolang de deur open staat.

▶ Toets Alarm Fig. 2 (6)indrukken.
▷ Het akoestisch alarm gaat uit.

5.4 Koelgedeelte

Door de natuurlijke luchtcirculatie in het koelgedeelte worden verschillende temperatuurbereiken in gesteld. Direct boven de afscheiding tussen de ClimatFreshbox zone en de achterzijde is het het koudste. Voorin aan de bovenkant en in de deur is het het warmste.

5.4.1 Levensmiddelen koelen

Aanwijzing

Het energieverbruik stijgt en de koelprestatie vermindert bij onvoldoende ventilatie.

▶ Ventilatieluchtspleten altijd vrijlaten.

▶ Bederfelijke etenswaren, bereide gerechten, vlees en vleeswaren bewaart u in de koudste zone. In het bovengedeelte en in de deur boter en conserven bewaren. (zie Het apparaat in vogelvlucht)*
In het bovengedeelte en in de deur boter en conserven bewaren. (zie Het apparaat in vogelvlucht)
- Gebruik om te verpakken herbruikbare dozen van kunststof, metaal, aluminium, glas en vershoudfolie.
▶ het gedeelte vooraan op de bodem van het koelgedeelte alleen gebruiken om producten korte tijd neer te zetten, bijv. bij het opruimen of sorteren. Levensmiddelen daar niet laten liggen, ze kunnen bij het sluiten van de deur naar achter worden geschoven of omvallen.
Leg de levensmiddelen niet te dicht bij elkaar, zodat de lucht goed kan circuleren.
▶ Flessen tegen omvallen beveiligen: de flessenhouder verschuiven.

5.4.2 Temperatuur instellen

De temperatuur is instelbaar van 9 °C tot 4 °C, aanbevolen wordt 5 °C.

In het diepvriesvak wordt een gemiddelde temperatuur van ca. -18 °C bereikt.*

Aanwijzing

Wanneer de temperatuur lager dan 4 °C moet zijn:

▶ Koeltemperatuur op 4 °C instellen.
▶ ClimatFreshbox-temperatuur op een waarde tussen b4 (iets kouder) en b1 (het koudst) instellen.
▶ Temperatuur hoger instellen: insteltoets "+" Fig. 2 (3) indrukken.
▶ Temperatuur lager instellen: insteltoets "-" Fig. 2 (2) indrukken.
Bij de eerste keer indrukken geeft de temperatuurdisplay de tot dusver ingestelde waarde aan.
▶ Temperatuur in 1 °C -stappen veranderen: toets kort indrukken.
▶ Temperatuur blijvend veranderen: toets ingedrukt houden.
▷ Tijdens het instellen wordt de temperatuur knipperend aangegeven.
Ca. 5 s na het indrukken van de toets wordt de daadwerkelijke temperatuur aangegeven. De temperatuur past zich langzaam aan de nieuwe instelling aan.

5.4.3 Fast-Cool

Met Fast-Cool schakelt u het hoogste koelvermogen in. Daarmee bereikt u lagere koeltemperaturen. Gebruik Fast-Cool om grote hoeveelheden levensmiddelen snel af te koelen.

Fast-Cool heeft een iets hoger energieverbruik.

Met Fast-Cool koelen

▶ Toets Fast-Freeze Fig. 2 (5) kort indrukken.
▷ De toets Fast-Cool Fig. 2 (5) brandt.
De koeltemperatuur daalt tot op de koudste waarde. Fast-Cool is ingeschakeld.
▷ Fast-Cool schakelt na ca. 6 h automatisch uit. Het apparaat werkt in de energiebesparende normale modus verder.

Fast-Cool voortijdig uitschakelen

▶ Toets Fast-Freeze Fig. 2 (5) kort indrukken.
▷ De toets Fast-Cool Fig. 2 (5) gaat uit.
▷ Fast-Cool is uitgeschakeld.

5.4.4 Draagplateaus verplaatsen

De plateaus zijn door uittrekstops beveiligd tegen ongewild uittrekken.

▶ Til het draagplateau op en trek het naar voren uit.
▶ De korte glasplaat bovenaan voor de ventilator inschuiven.

▶ Draagplateau met de aanslagrand achter naar boven wijzend inschuiven.
De levensmiddelen vriezen niet aan de achterwand vast.

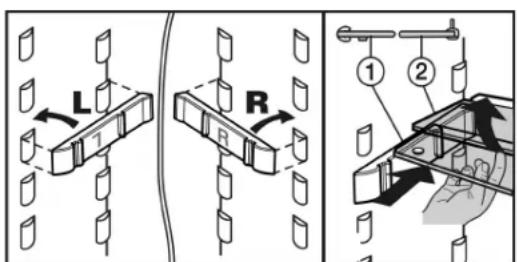

5.4.5 Deelbare draagplateaus gebruiken

L R ① ②

▶ Geleiders opsteken, eventueel letten op het rechter (R) en linker (L) deel!

▶ De glasplaat met aanslagrand (2) moet achteraan liggen.

5.4.6 Opbergvakken in de deur verplaatsen

▶ Vakken uitnemen volgens de afbeelding.

Boter- en kaasvak altijd tegelijkertijd met het deksel verwijderen.

▶ Deksel verwijderen: een zijkant van het boter- en kaasvak naar buiten drukken, tot de dekseltap vrij is, dan deksel zijdelings verwijderen.

5.4.7 Flessenhouder uitnemen

▶ Flessenhouder volgens afbeelding uitnemen.

5.5 Climat-Freshbox-gedeelte

Het Climat-Freshbox-gedeelte maakt het mogelijk om verschillende soorten verse levensmiddelen driemaal langer dan bij normaal koelen met behoud van kwaliteit te bewaren.

Voor levensmiddelen met een vervaldatum geldt altijd de datum vermeld op de verpakking.

5.5.1 HydroSafe

De HydroSafe is bij een instelling op hoge luchtvochtigheid geschikt voor het bewaren van onverpakte sla, groenten en fruit die zelf veel vocht bevatten. Bij een goed gevulde schuif-lade ontstaat een dauwfris klimaat met een luchtvochtigheid tot maximaal 90 %. De luchtvochtigheid in het vak hangt af van het vochtgehalte van de ingelegde producten en van hoe vaak het vak wordt geopend. U kunt de vochtigheid zelf instellen.

5.5.2 DrySafe

De DrySafe is geschikt voor het bewaren van droge of verpakte levensmiddelen (bijv. zuivelproducten, vlees, vis, vleeswaren). Hier ontstaat een relatief droog bewaarklimaat.

5.5.3 Levensmiddelen bewaren

Aanwijzing

Niet in het Climat-Freshbox-gedeelte horen kougevoelige groenten als komkommers, aubergines, halffrijpe tomaten, courgettes en alle kougevoelige zuidvruchten.
Zorg ervoor dat levensmiddelen niet bederven door overgedragen bacteriën: bewaar onverpakte dierlijke en plantaardige levensmiddelen gescheiden van elkaar in de laden. Dat geldt ook voor verschillende soorten vlees. Als u levensmiddelen omwille van plaatsgebrek samen moet bewaren:
▶ de levensmiddelen verpakken.

5.5.4 Bewaartijden

Richtwaarden voor de bewaartijd bij lage luchtvochtigheid
Boter tot 90 dagen
Harde kazen tot 110 dagen
Melk tot 12 dagen
Vleeswaren, beleg tot 9 dagen
Gevogelte tot 6 dagen
Varkensvlees tot 7 dagen
Rundsvlees tot 7 dagen
Wild tot 7 dagen

Aanwijzing

Denk erom dat eitwitrijke levensmiddelen sneller bederven. D.w.z. schaal- en schelpdieren bederven sneller dan vis, vis sneller dan vlees.

Richtwaarden voor de bewaartijd bij hoge luchtvochtigheid
Groenten, salades
Artisjokken tot 14 dagen
Selderij	tot 28 dagen
Bloemkool	tot 21 dagen
Broccoli	tot 13 dagen
Witlof	tot 27 dagen
Veldsla	tot 19 dagen
Erwten	tot 14 dagen
Groene kool	tot 14 dagen
Wortelen	tot 80 dagen
Knoflook	tot 160 dagen
Koolrabi	tot 55 dagen
Kropsla	tot 13 dagen
Kruiden	tot 13 dagen
Prei	tot 29 dagen
Champignons	tot 7 dagen
Radijsjes	tot 10 dagen
Spruitjes	tot 20 dagen
Asperges	tot 18 dagen
Spinazie	tot 13 dagen
Savooikool tot 20 dagen
Fruit
Abrikozen	tot 13 dagen
Appels	tot 80 dagen
Peren	tot 55 dagen
Braambessen	tot 3 dagen
Dadels	tot 180 dagen
Aardbeien tot 7 dagen
Vijgen	tot 7 dagen
Bosbessen	tot 9 dagen

Richtwaarden voor de bewaartijd bij hoge luchtvochtigheid
Frambozen	tot 3 dagen
Aalbessen	tot 7 dagen
Kersen, zoet	tot 14 dagen
Kiwi's	tot 80 dagen
Perziken	tot 13 dagen
Pruimen	tot 20 dagen
Vossenbessen	tot 60 dagen
Rabarber	tot 13 dagen
Kruisbessen	tot 13 dagen
Druiven	tot 29 dagen

5.5.5 Temperatuur instellen

De temperatuur wordt automatisch geregeld. Bij een temperatuur in het koelgedeelte van 5 °C ligt de temperatuur in het Climat-Freshbox-gedeelte tussen 0 °C en 3 °C.

U kunt de temperatuur iets lager of hoger instellen. De temperatuur is instelbaar van b1 (laagste temperatuur) tot b9 (hoogste temperatuur). De waarde b5 is vooringesteld. Bij de waarden b1 tot b4 kan de temperatuur onder 0 °C vallen, zodat de levensmiddelen lichtjes kunnen bevriezen.

Instelmodus activeren: Toets Fast-Cool Fig. 2 (5) ca. 5 s indrukken.
Toets Fast-Cool Fig. 2 (5) knippert. Op het temperatuurdisplay wordt weergegeven: C
Insteltoets "+" Fig. 2 (3) net zo vaak indrukken tot op het display b knippert.
▶ Bevestigen: Toets Fast-Cool Fig. 2 (5) kort indrukken.
▶ Temperatuur warmer instellen: insteltoets “+” Fig. 2 (3) indrukken.
▶ Temperatuur kouder instellen: insteltoets “-” Fig. 2 (2) indrukken.
▶ Bevestigen: Toets Fast-Cool Fig. 2 (5) indrukken.
De temperatuur past zich langzaam aan de nieuwe instelling aan.
▶ Instelmodus deactiveren: Toets On/Off Fig. 2 (4) indrukken. -of-
▶ Wacht 5 minuten.
▷ Op het temperatuurdisplay wordt weer de temperatuur aangegeven.

5.5.6 De vochtigheid instellen in de HydroSafe

▶ lage luchtvochtigheid: schuifregelaar naar links schuiven.
▶ ♦♦ hoge luchtvochtigheid: schuifregelaar naar rechts schuiven.

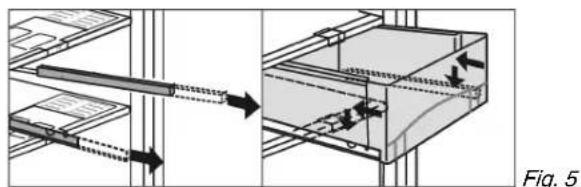

5.5.7 Schuifladen

▶ Schuiflade uittrekken, achterkant optillen en naar voren eruit lichten.
▶ Rails weer inschuiven!

▶ Rails uitschuiven.

▶ Schuiflade op de rails plaatsen en inschuiven tot deze aan de achterkant hoorbaar vastklikt.

5.5.8 Vochtreguleringsplaat

Vochtreguleringsplaat verwijderen: plaat bij verwijderde schuifladen voorzichtig naar voren trekken en naar beneden eruit lichten.

▶ Vochtreguleringsplaat terugplaatsen: dekselranden van de plaat van onder in de achterste houder Fig. 6 (1) plaatsen en aan de voorkant in de houder Fig. 6 (2)vastklikken.

5.6 Vriesvak\*

In het vriesvak kunt u bij een temperatuur van -18 °C en lager diepvriesproducten en ingevroren levensmiddelen meerdere maanden bewaren, ijsblokjes maken en verse levensmiddelen invriezen.

De luchttemperatuur in het vak, gemeten met een thermometer of andere meetapparatuur, kan schommelen.

5.6.1 Levensmiddelen invriezen\*

U kunt maximaal 2 kg verse levensmiddelen per 24 u invriezen.

VOORZICHTIG

Gevaar voor verwonding door glasscherven!

Flessen en blikjes drinken kunnen bij het invriezen springen.

Dit geldt met name voor koolzuurhoudend drinken.

▶ Flessen en blikjes met drinken niet invriezen!

▶ 4 u voor het invriezen zet u de temperatuur op 5 °C of kouder.

Om de levenmiddelen snel door en door te laten bevriezen, mag u de volgende hoeveelheden per verpakking niet overschrijden:

- fruit, groente max. 1 kg

- vlees max. 2,5 kg

▶ Verdeel de levensmiddelen in porties en doe ze in diepvrieszakjes of in herbruikbare bakjes van kunststof, metaal of aluminium.

▶ Stel de temperatuur 24 u na het invriezen opnieuw hoger in.

5.6.3 Levensmiddelen ontdooien\*

- in het koelgedeelte

- bij kamertemperatuur

- in een magnetron

- in een oven/heteluchtoven

▶ Ontdooide levensmiddelen alleen bij wijze van uitzondering weer invriezen.

6 Onderhoud

6.1 Ontdooien

6.1.1 Koelgedeelte ontdooien

Het koelgedeelte ontdooit automatisch. Het dooiwater verdampt. Waterdruppels op de achterwand zijn normaal en wijzen niet op een storing.

▶ Afvoeropening regelmatig reinigen, zodat het dooiwater kan weglopen (zie 6.2).

6.1.2 Vriesvak ontdooien\*

In het vriesvak vormt zich na verloop van tijd een rijp- resp. ijslaag. Dat is heel normaal. De rijp- resp. ijslaag wordt sneller gevormd, indien de deur vaak wordt geopend of indien de ingelegde levensmiddelen warm zijn. Een dikke ijslaag doet echter het energieverbruik stijgen. Daarom moet u het apparaat regelmatig ontdooien.

VOORZICHTIG

Gevaar voor verwonding en beschadiging door hete stoom!

▶ Voor het ontdooien geen elektrische kacheltjes of stoomreinigers, open vuur of ontdooispray gebruiken.

▶ Gebruik geen scherpe voorwerpen om ijs te verwijderen.

▶ Schakel één dag voor het ontdooien de Fast-Freeze-functie in.

▷ De diepvriesproducten krijgen een "koudereserve".

▶ Schakel het apparaat uit.

▷ De temperatuurdisplay gaat uit.

Als de temperatuurdisplay niet uitgaat, is de kinderbeveiliging ingeschakeld (zie 5.2).

▶ Trek de stekker uit.

- Wikkel de diepvriesproducten in krantenpapier of in een deken en bewaar op een koele plek.

▶ Plaats een pan met heet, niet kokend water op de bodem van het vak.

▷ Het ontdooien wordt versneld.

▶ Laat de deur van het vak en van het apparaat open tijdens het ontdooien.

▶ Losgeraakte ijsstukken uitnemen.

▶ Let erop, dat er geen dooiwater in de ombouw loopt.

Indien nodig neemt u het dooiwater enkele keren op met een spons of doek.

▶ Het vak reinigen (zie 6.2) .

6.2 Apparaat reinigen

Voor het reinigen:

VOORZICHTIG

Gevaar voor verwonding en beschadiging door hete stoom! Hete stoom kan de oppervlakken beschadigen en brand- wonden veroorzaken.

▶ Gebruik geen stoomreinigers!

LET OP

Verkeerd reinigen kan het apparaat beschadigen!

▶ Gebruik reinigingsmiddelen niet in geconcentreerde vorm.
▶ Gebruik geen schurende of krassende sponsjes of staalwol.

▶ Gebruik geen schoonmaakmiddelen die zand, chloor, chemicaliën of zuren bevatten.

▶ Gebruik geen chemische oplosmiddelen.

▶ Beschadig of verwijder het typeplaatje aan de binnenkant van het apparaat niet. Dit is belangrijk voor de Technische Dienst.

▶ Kabels of andere onderdelen niet afbreken, knikken of beschadigen.

▶ Laat geen reinigingswater in de afvoergoot, de ventilatier-oosters en elektrische delen terecht kommen.

▶ Apparaat leegmaken.

▶ Trek de stekker uit.

- Gebruik zachte poetsdoeken en een allesreiniger met een neutrale pH-waarde.

- Gebruik in de binnenruimte van het apparaat enkel levensmiddelenvriendelijke reinigings- en onderhoudsproducten.

Interieur:

Buiten- en binnenkant van kunststof reinigen:

▶ Onderdelen met lauwwarm water en een beetje afwas-middel met de hand reinigen.

▶ Afvoeropening reinigen: vuil met een dun hulpmiddeltje, bijv. een wattenstaafje, verwijderen.

Onderdelen:

▶ Onderdelen met lauwwarm water en een beetje afwas-middel met de hand reinigen.

- Om schoon te maken de geleiders voor de halve glasplaten afnemen.

Na het reinigen:

▶ Apparaat en onderdelen droogwrijven.

▶ Apparaat weer aansluiten en inschakelen.

▶ De levensmiddelen weer inleggen.

Probeer eerst of u de storing zelf kunt verhelpen (zie Storingen). Mocht dit niet het geval zijn, neem dan contact op met de Technische Dienst. Het adres vindt u in het bijgevoegd overzicht.

WAARSCHUWING

Gevaar voor verwonding door onvakkundige reparatie!

▶ Reparaties en ingrepen aan het apparaat en de stroomaansluiting die niet uitdrukkelijk genoemd worden (zie Onderhoud), uitsluitend door de Technische Dienst laten uitvoeren.

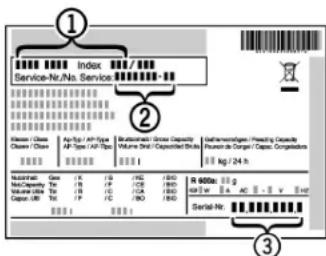

Apparaataanduiding Fig. 7 (1), service-nr. Fig. 7 (2) en serie-nr. Fig. 7 (3) van het typeplaatje aflezen. Het typeplaatje bevindt zich aan de linkerkant binnen in het apparaat.

Index Service-Nr./No. Service Index Service-Nr./No. Service 2 Klausen / Chase Chase / Chase Ap/Ag/ AP-Type AP-Type / AP-Type Bustatinous: Glucose Capacity Volume (ml): Capitentiol (ml) Difluorourungen: Fracting Capacity Pneumon de Cargus / Capex, Congluidents kg / 24 h 3 Nucristel Nucristel 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 8 g 100% 8 g 100% 8 g 100% 8 g 100% 8 g 100% 8 g 100% 8 g 100% 8 g 100% 8 g 100% 8 g 100% 8 g 100% 8 g 100% 8 g 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 100% 105 R 955a: 8 kg HCP: 6.4 A C D E V H G Serial-Nr.: 7222222222222222222222222222222222222222222222222222222222222222222222222222222222222222222 Index

Fig. 7

▶ Contact opnemen met de Technische Dienst en het probleem, apparaataanduiding Fig. 7 (1), service-nr. Fig. 7 (2) en serie-nr. Fig. 7 (3) mededelen.
▷ Dit maakt een snelle en doelgerichte service mogelijk.
▶ Het apparaat gesloten laten, totdat de Technische Dienst komt.
▷ De levensmiddelen blijven langer koel.
▶ Trek de stekker uit het stopcontact (daarbij niet aan het snoer trekken) of de draai de zekering uit.

7 Storingen

Uw apparaat is zo ontworpen en gebouwd, dat een veilige werking en lange levensduur gegarandeerd zijn. Mocht desondanks storing optreden, eerst controleren of de storing door een bedieningsfout werd veroorzaakt. In dit geval moeten wij de ontstane kosten ook in de garantieperiode in rekening brengen. Volgende storingen kunt u zelf verhelpen:

Het apparaat functioneert niet.

→ Het apparaat is niet ingeschakeld.
▶ Apparaat inschakelen.
→ De stekker zit niet goed in het stopcontact.
▶ Stekker controleren.
→ De zekering in het stopcontact is niet in orde.
▶ Zekering controleren.

De compressor blijft lopen.

→ De compressor schakelt bij een verminderde koudebehoefte over op een lager toerental. Hoewel de looptijd daardoor langer is, wordt energie bespaard.
▶ Dat is bij energiebesparende modellen normaal.
→ Fast-Cool is ingeschakeld.
▶ Om de levensmiddelen snel af te koelen, draait de compressor langer. Dit is normaal.

De inverter knippert regelmatig om de 15 seconden*.

→ De inverter is met een foutdiagnose LED uitgevoerd.
▶ Het knipperen is normaal.

Geluiden zijn te luid.

→ Op toerental gestuurde* compressoren kunnen naar aanleiding van de verschillende draaisnelheden verschillende geluiden veroorzaken.
▶ Het geluid is normaal.

Een borrelen en klateren

→ Dit geluid stamt van het koelmiddel, dat door het koelcircuit stroomt.
▶ Het geluid is normaal.

Een zacht klikken

→ Het geluid ontstaat bij het automatisch in- en uitschakelen van de koelaggregaat (de motor).
▶ Het geluid is normaal.

Een brommend geluid. Kan voor korte tijd iets luider zijn, wanneer de koelaggregaat (de motor) inschakelt.

→ Bij ingeschakelde Fast-Cool, nieuw opgeslagen levensmiddelen of na lang geopende deur wordt het koelvermogen automatisch verhoogd.
▶ Het geluid is normaal.
→ Bij nieuw opgeslagen levensmiddelen of na lang geopende deur wordt het koelvermogen automatisch verhoogd.*
▶ Het geluid is normaal.*
→ De omgevingstemperatuur is te hoog.
▶ Oplossing: (zie 1.2)

Een lage bromtoon.

→ Het geluid ontstaat door luchtstromingsgeluiden van de ventilator.
▶ Het geluid is normaal.

Vibratiegeluiden.

→ Het apparaat staat niet stabiel op de grond. Daardoor worden aangrenzende meubels of voorwerpen door de lopende koelaggregaat in vibratie gezet.
▶ Flessen en containers uit elkaar zetten.

In de temperatuurdisplay wordt aangegeven: F0 tot F5.

→ Het betreft een storing.
▶ Contact opnemen met de Technische Dienst (zie Onderhoud).

Temperatuur is niet laag genoeg.

→ De deur is niet goed gesloten.
▶ Deur van het apparaat sluiten.
→ Niet voldoende be- en ontluchting.
▶ Luchtrooster schoonmaken.
→ De omgevingstemperatuur is te hoog.
▶ Oplossing: (zie 1.2) .
→ Het apparaat werd te vaak of te lang geopend.
▶ Afwachten of de benodigde temperatuur weer vanzelf wordt bereikt. Zo niet, contact opnemen met de Technische Dienst. (zie Onderhoud).
→ De temperatuur is verkeerd ingesteld.
▶ Stel de temperatuur lager in en controleer na 24 u.
→ Het apparaat staat te dicht bij een warmtebron.
▶ Oplossing: (zie In gebruik nemen).
→ Het apparaat werd niet juist in de nis ingebouwd.
▶ Controleer of het apparaat juist is ingebouwd en de deur goed sluit.

De binnenverlichting brandt niet.

→ Het apparaat is niet ingeschakeld.
▶ Apparaat inschakelen.
→ De deur was langer dan 15 min. open.
▶ De binnenverlichting schakelt bij geopende deur na ca. 15 min. automatisch uit.
→ De LED-verlichting is defect of de afdekking is beschadigd:

WAARSCHUWING

Gevaar voor verwonding door een elektrische schok! Onder de afdekking bevinden zich stroomgeleidende delen.

▶ LED-binnenverlichting uitsluitend door de Technische Dienst of daarvoor geschoold personeel laten vervangen of repareren.

WAARSCHUWING

Gevaar voor verwonding door laserstraling klasse 1M.

Kijk niet naar binnen als de afdekking open is.

8 Afzetten

8.1 Apparaat uitschakelen

▶ Toets On/Off Fig. 2 (4) ca. 2 s indrukken.
▷ Het temperatuurdisplay is uit.

8.2 Buiten werking stellen

▶ Apparaat leegmaken.
▶ Stekker uittrekken.
▶ Apparaat reinigen (zie 6.2) .

▶ Laat de deur wat open staan zodat er geen onaangename geuren kunnen ontstaan.

9 Apparaat afdanken

Het apparaat bevat nog waardevolle materialen en mag niet met het gewoon huis- of grofvuil worden meegegeven. Het recyclen van afgedankte apparaten moet vakkundig gebeuren overeenkomstig de plaatselijk geldende voorschriften en wetten.

Let erop dat bij het afvoeren van het afgedankte apparaat het koelmiddelcircuit niet wordt beschadigd, zodat het koelmiddel (informatie op het typeplaatje) of de olie erin niet ongewild vrij- komen.

▶ Apparaat onbruikbaar maken.
▶ Trek de stekker uit.
▶ Snijd het aansluitsnoer door.

Inhalt
