BEDIENUNGSANLEITUNG KD8178AF Atag

Kühlschrank mit Climat-Freshbox, integrierbar, Festtür

6.3 Technische Dienst

1 Gerät auf einen Blick.... 11

1.1 Geräte- und Ausstattungsübersicht.... 11
1.2 Einsatzbereich des Geräts.... 11
1.3 Konformität.... 12
1.4 Energie sparen.... 12

2 Allgemeine Sicherheitshinweise.... 12

3 Bedienungs- und Anzeigeelemente.... 13
3.1 Bedien- und Kontrollelemente.... 13
3.2 Temperaturanzeige.... 13
4 Inbetriebnahme.... 13
4.1 Gerät transportieren.... 13
4.2 Gerät aufstellen.... 13
4.3 Verpackung entsorgen.... 13
4.4 Gerät anschließen.... 14
4.5 Gerät einschalten.... 14

5 Bedienung.... 14

5.1 Helligkeit der Temperaturanzeige.... 14
5.2 Kindersicherung.... 14
5.3 Türalarm....14
5.4 Kühlteil.... 14
5.5 Climat-Freshbox-Teil.... 15
5.6 Gefrierfach....17

6 Wartung.... 17

6.1 Abtauen.... 17
6.2 Gerät reinigen.... 17
6.3 Kundendienst.... 18

7 Störungen.... 18

8 Außer Betrieb setzen.... 19
8.1 Gerät ausschalten.... 19
8.2 Außer Betrieb setzen.... 19
9 Gerät entsorgen.... 19

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle. Bitte haben Sie deshalb Verständnis dafür, dass wir uns Änderungen in Form, Ausstattung und Technik vorbehalten müssen.

Um alle Vorteile Ihres neuen Gerätes kennenzulernen, lesen Sie bitte die Hinweise in dieser Anweisung aufmerksam durch.

Die Anleitung ist für mehrere Modelle gültig, Abweichungen sind möglich. Abschnitte, die nur auf bestimmte Geräte zutreffen, sind mit einem Sternchen (*) gekennzeichnet.

Handlungsanweisungen sind mit einem zeichnet, Handlungsergebnisse mit einem ▷ gekenn-

1 Gerät auf einen Blick

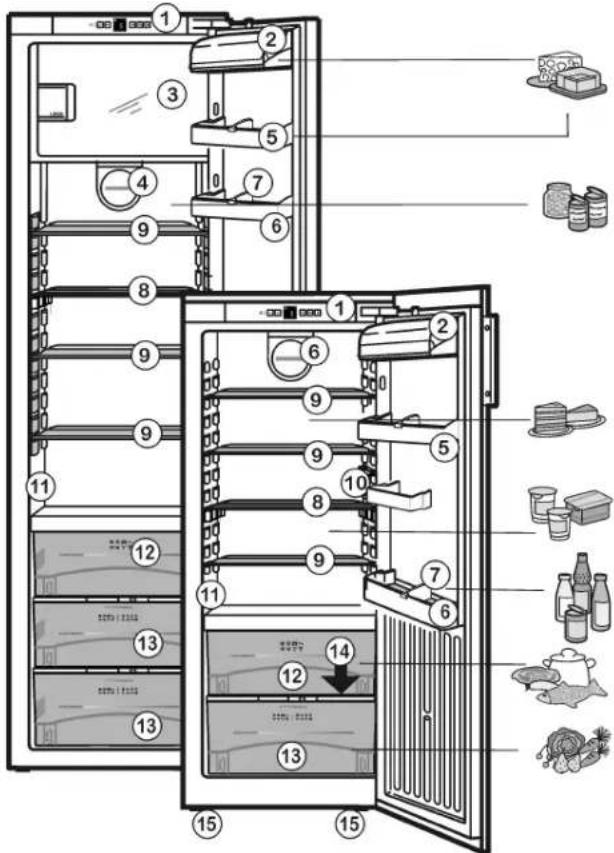

1.1 Geräte- und Ausstattungsübersicht

Hinweis

▶ Lebensmittel wie in der Abbildung gezeigt einsortieren. So arbeitet das Gerät energiesparend.
▶ Ablagen, Schubladen oder Körbe sind im Auslieferungszustand für eine optimale Energieeffizienz angeordnet.

(1) Bedien- und Kontrollelemente
(2) Butter- und Käsefach
(3) Gefrierfach*
(4) Ventilator
(5) Konservenabsteller
(6) Absteller für hohe Flaschen
(7) Flaschenhalter
(8) Abstellfläche, teilbar

(9) Abstellfläche, versetzbar

(10) LED-Innenbeleuchtung

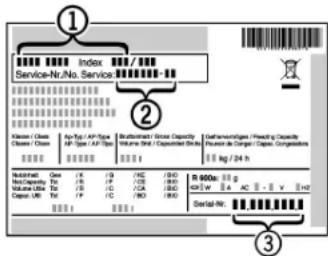

(11) Typenschild
(12) Drysafe
(13) Hydrosafe
(14) Ablauföffnung
(15) Stellfüße vorne

1.2 Einsatzbereich des Geräts

Das Gerät eignet sich ausschließlich zum Kühlen von Lebensmitteln im häuslichen oder haushaltsähnlichen Umfeld. Hierzu zählt z.B. die Nutzung

• in Personalküchen, Frühstückspensionen,
• durch Gäste in Landhäuser, Hotels, Motels, und anderen Unterkünften,
• beim Catering und ähnlichem Service im Großhandel

Benutzen Sie das Gerät ausschließlich im haushaltsüblichen Rahmen. Alle anderen Anwendungsarten sind unzulässig. Das Gerät ist nicht geeignet für die Lagerung und Kühlung von Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und Produkte. Eine missbräuchliche Verwendung des Gerätes kann zu Schädigungen an der eingelagerten Ware oder deren Verderb führen. Im Weiteren ist das Gerät nicht geeignet für den Betrieb in explosionsgefährdeten Bereichen.

Das Gerät ist je nach Klimaklasse für den Betrieb bei begrenzten Umgebungstemperaturen ausgelegt. Die für Ihr Gerät zutreffende Klimaklasse ist auf dem Typenschild aufgedruckt.

Allgemeine Sicherheitshinweise

Hinweis

u Die angegebenen Umgebungstemperaturen einhalten, sonst verringert sich die Kühleistung.

Klimaklasse für Umgebungstemperaturen von

SN 10 °C bis 32 °C

N 16 °C bis 32 °C

ST 16 °C bis 38 °C

T 16 °C bis 43 °C

1.3 Konformität

Der Kältemittelkreislauf ist auf Dichtheit geprüft. Das Gerät entspricht im Einbauzustand den einschlägigen Sicherheitsbestimmungen sowie den EG-Richtlinien 2006/95/EG und 2004/108/EG.

1.4 Energie sparen

• Immer auf gute Be- und Entlüftung achten. Lüftungsöffnungen bzw. -gitter nicht abdecken.
• Ventilatorluftschlitze immer frei halten.
• Gerät nicht im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen aufstellen.
• Der Energieverbrauch ist abhängig von den Aufstellbedingungen z.B. der Umgebungstemperatur (siehe 1.2).
• Gerät möglichst kurz öffnen.
• Je niedriger die Temperatur eingestellt wird, desto höher ist der Energieverbrauch.
• Lebensmittel sortiert einordnen (siehe Gerät auf einen Blick).
• Alle Lebensmittel gut verpackt und abgedeckt aufbewahren. Reifbildung wird vermieden.
• Lebensmittel nur solange wie nötig herausnehmen, damit sie sich nicht zu sehr erwärmen.
• Warme Speisen einlegen: erst auf Zimmertemperatur abkühlen lassen.
• Tiefkühlgut im Kühlraum auftauen.*
• Wenn im Gerät eine dicke Reifschicht ist: Gerät abtauen.*

2 Allgemeine Sicherheitshinweise

Gefahren für den Benutzer:

• Dieses Gerät ist nicht bestimmt für Personen (auch Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder Personen, die nicht über ausreichende Erfahrung und Kenntnisse verfügen. Es sei denn, sie wurden durch eine Person, die für ihre Sicherheit verantwortlich ist, in die Benutzung des Gerätes unterwiesen und anfänglich beaufsichtigt. Kinder beaufsichtigen, damit sie nicht mit dem Gerät spielen.
• Im Fehlerfall Netzstecker ziehen (dabei nicht am Anschlusskabel ziehen) oder Sicherung ausschalten.
• Reparaturen, Eingriffe am Gerät und den Wechsel der Netzanschlussleitung nur vom Kundendienst oder anderem dafür ausgebildeteten Fachpersonal ausführen lassen.
• Wenn das Gerät vom Netz getrennt wird, immer am Stecker anfassen. Nicht am Kabel ziehen.
• Gerät nur nach den Angaben der Anweisung montieren und anschließen.
• Bewahren Sie diese Anleitung sorgfältig auf und reichen Sie diese gegebenenfalls an den Nachbesitzer weiter.
• Speziallampen (Glühlampen, LED, Leuchtstoffröhren) im Gerät dienen der Beleuchtung von dessen Innenraum und sind nicht zur Raumbeleuchtung geeignet.
  Brandgefahr:

- Das enthaltene Kältemittel R 600a ist umweltfreundlich, aber brennbar. Entweichendes Kältemittel kann sich entzünden.

• Rohrleitungen des Kältekreislaufs nicht beschädigen.
• Im Geräteinnenraum nicht mit offenem Feuer oder Zündquellen hantieren.
• Im Geräteinnenraum keine elektrischen Geräte benutzen (z. B. Dampfreinigungsgeräte, Heizgeräte, Eiscremebereiter usw.).

• Wenn Kältemittel entweicht: Offenes Feuer oder Zündquellen in der Nähe der Austrittstelle beseitigen. Netzstecker ziehen. Raum gut lüften. Kundendienst benachrichtigen.

• Keine explosiven Stoffe oder Sprühdosen mit brennbaren Treibmitteln, wie z. B. Butan, Propan, Pentan usw. im Gerät lagern. Entsprechende Sprühdosen sind erkennbar an der aufgedruckten Inhaltsangabe oder einem Flammensymbol. Eventuell austretende Gase können sich durch elektrische Bauteile entzünden.

• Hochprozentigen Alkohol nur dicht verschlossen und stehend lagern. Eventuell austretender Alkohol kann sich durch elektrische Bauteile entzünden.

Absturz- und Umkippgefahr:

- Sockel, Schubfächer, Türen usw. nicht als Trittbrett oder zum Aufstützen missbrauchen. Dies gilt insbesondere für Kinder.

Gefahr einer Lebensmittelvergiftung:

- Überlagerte Lebensmittel nicht verzehren.

Gefahr von Erfrierungen, Taubheitsgefühlen und Schmerzen:

- Dauernden Hautkontakt mit kalten Oberflächen oder Kühl-/Gefriergut vermeiden oder Schutzmaßnahmen ergreifen, z. B. Handschuhe verwenden. Speiseis, besonders Wassereis oder Eiswürfel nicht sofort und nicht zu kalt verzehren.

Beachten Sie die spezifischen Hinweise in den anderen Kapiteln:

GEFAHR kennzeichnet eine unmittelbar gefährliche Situation, die Tod oder schwere Körperverletzungen zur Folge haben wird, wenn sie nicht vermieden wird.

WARNUNG kennzeichnet eine gefährliche Situation, die Tod oder schwere Körperverletzung zur Folge haben könnte, wenn sie nicht vermieden wird.

VORSICHT kennzeichnet eine gefährliche Situation, die leichte oder mittlere Körperverletzungen zur Folge haben könnte, wenn sie nicht vermieden wird.

ACHTUNG kennzeichnet eine gefährliche Situation, die Sachschäden zur Folge haben könnte, wenn sie nicht vermieden wird.

Hinweis kennzeichnet nützliche Hinweise und Tipps.

3 Bedienungs- und Anzeigeelemente

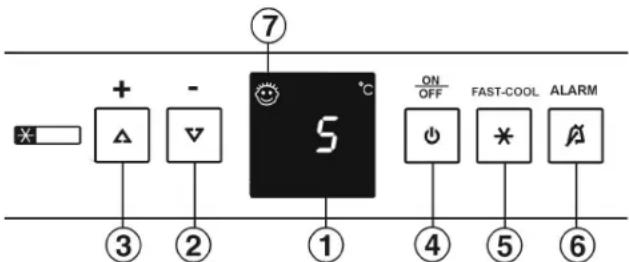

3.1 Bedien- und Kontrollelemente

+ - 7 5 °C ON OFF FAST-COOL ALARM ③ ② ① ④ ⑤ ⑥

Fig. 2

(1) Temperaturanzeige (5) Taste Fast-Cool

(2) Einstelltaste "-" (6) Taste Alarm

(3) Einstelltaste "+" (7) Symbol Kindersicherung

(4) Taste On/Off

3.2 Temperaturanzeige

Im Normalbetrieb wird angezeigt:

- die durchschnittliche Kühltemperatur

Die folgenden Anzeigen weisen auf eine Störung hin. Mögliche Ursachen und Maßnahmen zur Behebung: (siehe Störungen).

- F0 bis F5

4 Inbetriebnahme

4.1 Gerät transportieren

VORSICHT

Verletzungs- und Beschädigungsgefahr durch falschen Transport!

Das Gerät verpackt transportieren.
Das Gerät stehend transportieren.
Das Gerät nicht alleine transportieren.

4.2 Gerät aufstellen

Bei Schäden am Gerät umgehend - vor dem Anschließen - beim Lieferanten rückfragen.

Der Boden am Standort muss waagerecht und eben sein.

Gerät nicht im Bereich direkter Sonnenbestrahlung, neben Herd, Heizung und dergleichen aufstellen.

Das Gerät nicht ohne Hilfe aufstellen.

Der Aufstellungsraum Ihres Gerätes muss laut der Norm EN 378 pro 8 g Kältemittel R 600a ein Volumen von 1 m³ aufweisen. Ist der Aufstellraum zu klein, kann im Falle einer Leckage des Kältekreislaufes ein entzündliches Gas-Luft-Gemisch entstehen. Die Angabe der Kältemittelmenge finden Sie auf dem Typenschild im Geräteinnenraum.

Das Gerät nur in standfeste Möbel einbauen.

Die Lüftungsquerschnitte unbedingt einhalten:

☐ Die Tiefe des Entlüftungsschachts an der Möbelrückwand muss min. 38 mm betragen.
☐ Für die Be- und Entlüftungsquerschnitte im Möbelsockel und Möbelumbau oben sind min. 200 cm ^4 erforderlich.
Grundsätzlich gilt: je größer der Lüftungsquerschnitt, um so energiesparender arbeitet das Gerät.

WARNUNG

Brandgefahr durch Feuchtigkeit!

Wenn stromführende Teile oder die Netzanschlussleitung

feucht werden, kann es zu einem Kurzschluss kommen.

Das Gerät ist für den Gebrauch in geschlossenen Räumen konzipiert. Das Gerät nicht im Freien oder im Feuchte- und Spritzwasserbereich betreiben.

WARNUNG

Brandgefahr durch Kältemittel!

Das enthaltene Kältemittel R 600a ist umweltfreundlich, aber brennbar. Entweichendes Kältemittel kann sich entzünden.

▶ Die Rohrleitungen des Kältekreislaufs nicht beschädigen.

WARNUNG

Brand- und Beschädigungsgefahr!

Wärmeabgebende Geräte, z. B. Mikrowellengerät, Toaster usw. nicht auf das Gerät stellen!

Das Anschlusskabel von der Geräterückseite abnehmen. Dabei den Kabelhalter entfernen, sonst entstehen Vibrationsgeräusche!
nach dem Einbau:
▶ Schutzfolien von den Zierleisten abziehen.
▶ Alle Transportsicherungsteile entfernen.
▶ Rote Transportsicherung abschrauben. Freigewordenes Befestigungsloch mit Stopfen (60) verschließen.

Torx 15 60

▶ Verpackung entsorgen. (siehe 4.3)

Hinweis

▶ Gerät reinigen (siehe 6.2) .

Wenn das Gerät in sehr feuchter Umgebung aufgestellt wird, kann sich auf der Außenseite des Geräts Kondenswasser bilden.
▶ Immer auf gute Be- und Entlüftung am Aufstellort achten.

4.3 Verpackung entsorgen

WARNUNG

Erstickungsgefahr durch Verpackungsmaterial und Folien!

▶ Kinder nicht mit Verpackungsmaterial spielen lassen.

Die Verpackung ist aus wiederverwertbaren Materialien hergestellt:

Wellpappe/Pappe

• Teile aus geschäumtem Polystyrol
• Folien und Beutel aus Polyethylen
• Umreifungsbänder aus Polypropylen
• genagelter Holzrahmen mit Scheibe aus Poly- ethylen*

Das Verpackungsmaterial zu einer offiziellen Sammelstelle bringen.

4.4 Gerät anschließen

ACHTUNG

Beschädigungsgefahr für die Elektronik!

Keine Inselwechselrichter (Umwandeln von Gleichstrom in Wechsel- bzw. Drehstrom) oder Energiesparstecker verwenden.

WARNUNG

Brand- und Überhitzungsgefahr!

Keine Verlängerungskabel oder Verteilerleisten verwenden.

Stromart (Wechselstrom) und Spannung am Aufstellort müssen mit den Angaben auf dem Typenschild übereinstimmen (siehe Gerät auf einen Blick).

Das Gerät nur über eine vorschriftsmäßig installierte Schutzkontakt-Steckdose anschließen. Die Steck-dose muss mit 10 A oder höher abgesichert sein.

Sie muss leicht zugänglich sein, damit das Gerät im Notfall schnell vom Strom getrennt werden kann. Sie muss außerhalb des Geräterückseitenbereichs liegen.

▶ Elektrischen Anschluss prüfen.
▶ Den Netzstecker einstecken.

4.5 Gerät einschalten

Nehmen Sie das Gerät ca. 2 h vor der ersten Beschickung mit Gefriergut in Betrieb.*

▶ Taste On/Off Fig. 2 (4) drücken.
▷ Die Temperaturanzeige zeigt die aktuelle Temperatur.
▷ Die Innenbeleuchtung brennt bei offener Tür.

5 Bedienung

5.1 Helligkeit der Temperaturanzeige

Sie können die Helligkeit der Temperaturanzeige an die Lichtverhältnisse im Aufstellraum anpassen.

5.1.1 Helligkeit einstellen

Die Helligkeit ist einstellbar zwischen h1 (minimale Leuchtkraft) und h5 (maximale Leuchtkraft).

▶ Einstellmodus aktivieren: Taste Fast-Cool Fig. 2 (5) ca. 5 s drücken.
Die Taste Fast-Cool blinkt. In der Anzeige wird c angezeigt.
▶ Mit Einstelltaste “+” Fig. 2 (3) und Einstelltaste “-” Fig. 2 (2) h wählen.
▶ Bestätigen: Taste Fast-Cool Fig. 2 (5) kurz drücken.
Anzeige heller einstellen: Einstelltaste "+" Fig. 2 (3) drücken.
Anzeige dunkler einstellen: Einstelltaste "-" Fig. 2 (2) drücken.
▶ Bestätigen: Taste Fast-Cool Fig. 2 (5) drücken.
▷ Die Helligkeit ist auf den neuen Wert eingestellt.
▶ Einstellmodus deaktivieren: Taste On/Off Fig. 2 (4) drücken. -oder-
▶ 5 min. warten.
In der Temperaturanzeige wird wieder die Temperatur angezeigt.

5.2 Kindersicherung

Mit der Kindersicherung können Sie sicherstellen, dass Kinder beim Spielen das Gerät nicht versehentlich ausschalten.

5.2.1 Kindersicherung einstellen

▶ Einstellmodus aktivieren: Taste Fast-Cool Fig. 2 (5) ca. 5 s drücken.
▷ Die Taste Fast-Cool blinkt. In der Anzeige wird c angezeigt.
▶ Die Taste Fast-Cool Fig. 2 (5) kurz drücken, um zu bestätigen.
▶ einschalten: Mit Einstelltaste “+” Fig. 2 (3) oder Einstelltaste “-” Fig. 2 (2) c1 wählen.
▶ ausschalten: Mit Einstelltaste “+” Fig. 2 (3) oder Einstelltaste “-” Fig. 2 (2) c0 wählen.
▶ Bestätigen: Taste Fast-Cool Fig. 2 (5) drücken.
▷ Wenn das Symbol Kindersicherung Fig. 2 (7) leuchtet, ist die Kindersicherung eingeschaltet.
▶ Einstellmodus deaktivieren: Taste On/Off Fig. 2 (4) drücken. -oder-
▶ 5 min. warten.
▷ In der Temperaturanzeige wird wieder die Temperatur angezeigt.

5.3 Türalarm

Wenn die Tür länger als 60 s geöffnet ist, ertönt der Tonwarner.

Der Tonwarner verstummt automatisch, wenn die Tür geschlossen wird.

5.3.1 Türalarm stumm schalten

Der Tonwarner kann bei geöffneter Tür stumm geschaltet werden. Das Tonabschalten ist solange wirksam, wie die Tür geöffnet ist.

▶ Taste Alarm Fig. 2 (6) drücken.
Der Türalarm verstummt.

5.4 Kühlteil

Durch die natürliche Luftzirkulation im Kühlteil stellen sich unterschiedliche Temperaturbereiche ein. Unmittelbar über der Trennplatte zum ClimatFreshbox Bereich und an der Rückwand ist es am kältesten. Im oberen vorderen Bereich und in der Tür ist es am wärmsten.

5.4.1 Lebensmittel kühlen

Hinweis

Der Energieverbrauch steigt und die Kühlleistung verringert sich, wenn die Belüftung nicht ausreicht.

▶ Ventilatorluftschlitze immer freihalten.

▶ Leicht verderbliche Lebensmittel wie fertige Speisen, Fleisch- und Wurstwaren in der kältesten Zone lagern. Im oberen Bereich und in der Tür Butter und Konserven einsortieren. (siehe Gerät auf einen Blick)*
▶ Im oberen Bereich und in der Tür Butter und Konserven einsortieren. (siehe Gerät auf einen Blick)
▶ Zum Verpacken wiederverwendbare Kunststoff-, Metall-, Aluminium-, Glasbehälter und Frischhaltefolien verwenden.
Die vordere Fläche des Kühlteilbodens nur zum kurzfristigen Abstellen von Kühlgut, z. B. beim Umräumen oder Aussortieren verwenden. Kühlgut jedoch nicht stehen lassen, sonst kann es beim Türschließen nach hinten geschoben oder umgekippt werden.
▶ Lebensmittel nicht zu dicht lagern, damit die Luft gut zirkulieren kann.
▶ Flaschen gegen Umkippen sichern: Den Flaschenhalter verschieben.

5.4.2 Temperatur einstellen

Die Temperatur ist einstellbar von 9 °C bis 4 °C, empfohlen sind 5 °C.

Im Gefrierfach stellt sich eine mittlere Temperatur von ca. -18 °C ein.*

Hinweis

Wenn die Temperatur kälter als 4 °C sein soll:

▶ Kühltemperatur auf 4 °C einstellen.
▶ ClimatFreshbox-Temperatur auf einen Wert zwischen b4 (geringfügig kälter) und b1 (am kältesten) einstellen
▶ Temperatur wärmer einstellen: Einstelltaste "+" Fig. 2 (3) drücken.
▶ Temperatur kälter einstellen: Einstelltaste "-" Fig. 2 (2) drücken.
▷ Bei erstmaligem Drücken wird in der Temperaturanzeige der bisher eingestellte Wert angezeigt.
▶ Temperatur in 1 °C -Schritten ändern: Taste kurz drücken.
▶ Temperatur fortlaufend ändern: Taste gedrückt halten.
▷ Während des Einstellens wird der Wert blinkend angezeigt.
Ca. 5 s nach dem letzten Tastendruck wird die tatsächliche Temperatur angezeigt. Die Temperatur stellt sich langsam auf den neuen Wert ein.

5.4.3 Fast-Cool

Mit Fast-Cool schalten Sie auf höchste Abkühlleistung. Damit erreichen Sie tiefere Kühltemperaturen. Verwenden Sie Fast-Cool, um große Mengen von Lebensmitteln schnell abzukühlen.

Fast-Cool hat einen etwas höheren Energieverbrauch.

Mit Fast-Cool kühlen

▶ Taste Fast-Cool Fig. 2 (5) kurz drücken.
▷ Die Taste Fast-Cool Fig. 2 (5)leuchtet.
Die Kühltemperatur sinkt auf den kältesten Wert. Fast-Cool ist eingeschaltet.
▷ Fast-Cool schaltet sich nach ca. 6 h automatisch ab. Das Gerät arbeitet im energiesparenden Normalbetrieb weiter.

Fast-Cool vorzeitig ausschalten

▶ Taste Fast-Cool Fig. 2 (5) kurz drücken.
▷ Die Taste Fast-Cool Fig. 2 (5)erlischt.
▷ Fast-Cool ist ausgeschaltet.

5.4.4 Abstellflächen versetzen

Die Abstellflächen sind gegen unbeabsichtigtes Herausziehen durch Auszugstopps gesichert.

▶ Abstellfläche anheben und nach vorne herausziehen.
▶ Die kurze Glasplatte oben vor dem Ventilator einschieben.

▶ Abstellfläche mit dem Anschlagrand hinten nach oben zeigend einschieben.
▷ Die Lebensmittel frieren nicht an der Rückwand fest.

5.4.5 Teilbare Abstellfläche verwenden

L R ① ②

Fig. 3

Auflageschienen aufstecken, dabei ggf. auf rechtes (R) und linkes (L) Teil achten!
▶ Die Glasplatte mit Anschlagrand (2) muss hinten liegen.

5.4.6 Türabsteller versetzen

▶ Absteller nach Abbildung entnehmen.

Butter- und Käsefach immer zusammen mit dem Deckel herausnehmen.

Deckel herausnehmen: Ein Seitenteil des Butter- und Käsefachs nach außen drücken, bis der Deckel-zapfen frei ist, dann Deckel zur Seite abnehmen.

5.4.7 Flaschenhalter entnehmen

▶ Flaschenhalter nach Abbildung entnehmen.

5.5 Climat-Freshbox-Teil

Das Climat-Freshbox-Teil ermöglicht für verschiedene frische Lebensmittel eine bis zu dreimal so lange Lagerzeit bei gleichbleibender Qualität wie bei herkömmlichem Kühlen.

Bei Lebensmitteln mit Angabe zur Mindesthaltbarkeit gilt immer das auf der Verpackung angegebene Datum.

5.5.1 HydroSafe

Der HydroSafe eignet sich bei der Einstellung feucht zur Lagerung von unverpacktem Salat, Gemüse, Obst mit hoher Eigenfeuchte. Bei gut gefülltem Schubfach stellt sich ein taufrisches Klima mit einer Luftfeuchtigkeit bis zu max. 90 % ein. Die Luftfeuchtigkeit im Fach ist abhängig vom Feuchtegehalt des eingelegten Kühlgutes sowie von der Häufigkeit des Öffnens. Sie können die Feuchtigkeit selber einstellen.

5.5.2 DrySafe

Der DrySafe eignet sich zur Lagerung von trockenen oder verpackten Lebensmitteln (z. B. Molkereiprodukte, Fleisch, Fisch, Wurst). Hier stellt sich ein relativ trockenes Lagerklima ein.

5.5.3 Lebensmittel lagern

Hinweis

Nicht ins Climat-Freshbox-Teil gehören kälteempfindliches Gemüse wie Gurken, Auberginen, halbreife Tomaten, Zucchini sowie alle kälteempfindlichen Südfrüchte.
▶ Damit Lebensmittel nicht durch übertragene Keime verderben: Unverpackte tierische und pflanzliche Lebensmittel getrennt voneinander in den Schubfächern lagern. Dies gilt auch für verschiedene Fleischsorten. Wenn Lebensmittel aus Platzmangel zusammen gelagert werden müssen:
▶ Lebensmittel verpacken.

5.5.4 Lagerzeiten

Richtwerte für die Lagerdauer bei geringer Luftfeuchtigkeit
Butter bis 90 Tage
Hartkäse bis 110 Tage
Milch bis 12 Tage
Wurst, Aufschnitt bis 9 Tage
Geflügel bis 6 Tage
Schweinefleisch bis 7 Tage
Rindfleisch bis 7 Tage
Wild bis 7 Tage

Hinweis

▶ Beachten Sie, dass eiweißreichere Lebensmittel schneller verderben. D. h. Schalen- und Krustentiere verderben schneller als Fisch, Fisch schneller als Fleisch.

Richtwerte für die Lagerdauer bei hoher Luftfeuchtigkeit
Gemüse, Salate
Artischocken bis 14 Tage
Sellerie	bis 28 Tage
Blumenkohl	bis 21 Tage
Broccoli	bis 13 Tage
Chicorée bis 27 Tage
Feldsalat	bis 19 Tage
Erbsen	bis 14 Tage
Grünkohl	bis 14 Tage
Karotten	bis 80 Tage
Knoblauch	bis 160 Tage
Kohlrabi	bis 55 Tage
Kopfsalat	bis 13 Tage
Kräuter	bis 13 Tage
Lauch	bis 29 Tage
Pilze	bis 7 Tage
Radieschen	bis 10 Tage
Rosenkohl	bis 20 Tage
Spargel	bis 18 Tage
Spinat	bis 13 Tage
Wirsing	bis 20 Tage
Obst
Aprikosen	bis 13 Tage
Äpfel	bis 80 Tage
Birnen	bis 55 Tage
Brombeeren	bis 3 Tage
Datteln	bis 180 Tage
Erdbeeren	bis 7 Tage
Feigen	bis 7 Tage
Heidelbeeren	bis 9 Tage

Richtwerte für die Lagerdauer bei hoher Luftfeuchtigkeit
Himbeeren bis 3 Tage
Johannisbeeren	bis 7 Tage
Kirschen, süß	bis 14 Tage
Kiwi	bis 80 Tage
Pfirsiche	bis 13 Tage
Pflaumen	bis 20 Tage
Preiselbeeren	bis 60 Tage
Rhabarber	bis 13 Tage
Stachelbeeren	bis 13 Tage
Trauben bis 29 Tage

5.5.5 Temperatur einstellen

Die Temperatur wird automatisch geregelt. Bei einer Temperatur im Kühlteil von 5 °C liegt die Temperatur im Climat-Freshbox-Teil zwischen 0 °C und 3 °C.

Sie können die Temperatur geringfügig kälter oder wärmer einstellen. Die Temperatur ist einstellbar von b1 (kälteste Temperatur) bis b9 (wärmste Temperatur). Voreingestellt ist der Wert b5. Bei den Werten b1 bis b4 kann die Temperatur unter 0 °C fallen, so dass die Lebensmittel leicht gefrieren können.

▶ Einstellmodus aktivieren: Taste Fast-Cool Fig. 2 (5) ca. 5 s drücken.
▷ Taste Fast-Cool Fig. 2 (5) blinkt. In der Temperaturanzeige wird angezeigt: c
▶ Einstelltaste “+” Fig. 2 (3) so oft drücken, bis in der Anzeige b blinkt.
▶ Bestätigen: Taste Fast-Cool Fig. 2 (5) kurz drücken.
▶ Temperatur wärmer einstellen: Einstelltaste “+” Fig. 2 (3) drücken.
▶ Temperatur kälter einstellen: Einstelltaste “-” Fig. 2 (2) drücken.
▶ Bestätigen: Taste Fast-Cool Fig. 2 (5) drücken.
Die Temperatur stellt sich langsam auf den neuen Wert ein.

▶ Einstellmodus deaktivieren: Taste On/Off Fig. 2 (4) drücken. -oder-

▶ 5 min warten.

▷ In der Temperaturanzeige wird wieder die Temperatur angezeigt.

5.5.6 Feuchte im HydroSafe einstellen

▶ geringe Luftfeuchtigkeit: Regler nach links schieben.
▶ ♥♥ hohe Luftfeuchtigkeit: Regler nach rechts schieben.

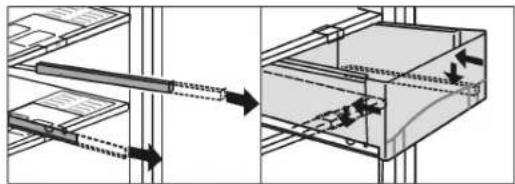

5.5.7 Schubfächer

▶ Schubfach herausziehen, hinten anheben und nach vorne wegnehmen.
▶ Schienen wieder einschieben!

▶ Schienen herausziehen.
▶ Schubfach auf die Schienen aufsetzen und einschieben bis es hinten hörbar einrastet.

5.5.8 Feuchteregulierungsplatte

▶ Feuchteregulierungsplatte herausnehmen: Platte bei herausgenommenen Schubfächern vorsichtig nach vorne ziehen und nach unten wegnehmen.
▶ Feuchteregulierungsplatte einsetzen: Deckelstege der Platte von unten in die hintere Halterung Fig. 6 (1) einführen und vorne in die Halterung Fig. 6 (2) einrasten.

5.6 Gefrierfach\*

Im Gefrierfach können Sie bei einer Temperatur von -18 °C und tiefer Tiefkühlkost und Gefriergut mehrere Monate lagern, Eiswürfel bereiten und frische Lebensmittel einfrieren.

Die Lufttemperatur im Fach, gemessen mit Thermometer oder anderen Messgeräten, kann schwanken.

5.6.1 Lebensmittel einfrieren\*

Es können maximal 2 kg frische Lebensmittel/24 h eingefroren werden.

VORSICHT

Verletzungsgefahr durch Glasscherben!

Flaschen und Dosen mit Getränken können beim Gefrieren platzen. Dies gilt insbesondere für kohlensäurehaltige Getränke.

▶ Flaschen und Dosen mit Getränken nicht einfrieren!
▶ 4 h vor dem Einfrieren Temperatur auf 5 °C oder kälter stellen.

Damit die Lebensmittel schnell bis zum Kern durchfrieren, folgende Mengen pro Packung nicht überschreiten:

• Obst, Gemüse bis zu 1 kg
• Fleisch bis zu 2,5 kg
  Lebensmittel in Gefrierbeuteln, wiederverwendbaren Kunststoff-, Metall- oder Aluminiumbehältern portionsweise verpacken.
  ▶ Temperatur 24 h nach dem Einlegen der Lebensmittel wieder zurückstellen.

5.6.3 Lebensmittel auftauen\*

• im Kühlraum
• bei Raumtemperatur
• im Mikrowellengerät
• im Backofen/Heißluftherd
  ▶ Aufgetaute Lebensmittel nur in Ausnahmefällen wieder einfrieren.

6 Wartung

6.1 Abtauen

6.1.1 Kühlteil abtauen

Das Kühlteil taut automatisch ab. Das Tauwasser verdunstet. Wassertropfen an der Rückwand sind funktional bedingt und völlig normal.

▶ Ablauföffnung regelmäßig reinigen, damit das Tauwasser ablaufen kann. (siehe 6.2)

6.1.2 Gefrierfach abtauen\*

Im Gefrierfach bildet sich nach längerem Betrieb eine Reif- bzw. Eisschicht. Das ist völlig normal. Die Reif- bzw. Eisschicht bildet sich schneller, wenn die Tür häufig geöffnet wird oder die eingelegten Lebensmittel warm sind. Eine dickere Eisschicht erhöht jedoch den Energieverbrauch. Deshalb das Gerät regelmäßig abtauen.

VORSICHT

Verletzungs- und Beschädigungsgefahr durch heißen Dampfl

Zum Abtauen keine elektrischen Heiz- oder Dampfreinigungsgeräte, offenen Flammen oder Abtausprays verwenden.
▶ Eis nicht mit scharfen Gegenständen entfernen.

▶ Einen Tag vor dem Abtauen Fast-Freeze einschalten.

Das Gefriergut erhält eine "Kältereserve".

▶ Gerät ausschalten.

▷ Die Temperaturanzeige erlischt.

▷ Wenn die Temperaturanzeige nicht erlischt, ist die Kindersicherung aktiv. (siehe 5.2).

▶ Netzstecker ziehen.

▶ Gefriergut in Zeitungspapier oder Decken einschlagen und an einem kühlen Ort aufbewahren.

▶ Einen Topf mit heißem, nicht kochendem Wasser auf den Fachboden stellen.

Das Abtauen wird beschleunigt.

▶ Fach- und Gerätetür während des Abtauens offen lassen.

▶ Losgelöste Eisstücke herausnehmen.

▶ Darauf achten, dass das Tauwasser nicht in den Möbelumbau läuft.

▶ Tauwasser evtl. mehrmals mit einem Schwamm oder Tuch aufnehmen.

▶ Das Fach reinigen. (siehe 6.2)

6.2 Gerät reinigen

Vor dem Reinigen:

VORSICHT

Verletzungs- und Beschädigungsgefahr durch heißen Dampf! Heißer Dampf kann die Oberflächen beschädigen und zu Verbrennungen führen.

▶ Keine Dampfreinigungsgeräte verwenden!

ACHTUNG

Falsche Reinigung beschädigt das Gerät!

▶ Reinigungsmittel nicht konzentriert verwenden.

Keine scheuernden oder kratzenden Schwämme oder Stahlwolle verwenden.

Keine sand-, chlorid-, chemiekalien- oder säurehaltigen Putzmittel verwenden.

▶ Keine chemischen Lösungsmittel verwenden.

Das Typenschild an der Geräteinnenseite nicht beschädigen oder entfernen. Es ist wichtig für den Kundendienst.

Keine Kabel oder anderen Bauteile abreißen, knicken oder beschädigen.

Kein Reinigungswasser in die Ablaufrinne, die Lüftungsgitter und elektrischen Teile dringen lassen.

▶ Gerät leeren.

▶ Netzstecker ziehen.

- Weiche Putztücher und einen Allzweckreiniger mit neutralem pH-Wert verwenden.

- Im Geräteinnenraum nur lebensmittelunbedenkliche Reiniger und Pflegemittel verwenden.

Innenraum:

Außen- und Innenflächen aus Kunststoff reinigen:

Flächen mit lauwarmem Wasser und etwas Spülmittel von Hand reinigen.

▶ Ablauföffnung reinigen: Ablagerungen mit einem dünnen Hilfsmittel, z. B. einem Wattestäbchen entfernen.

Ausstattungsteile:

▶ Ausstattungsteile mit lauwarmem Wasser und etwas Spülmittel von Hand reinigen.

▶ Zum Reinigen die Auflageschienen für die halben Glasplatten abnehmen.

Nach dem Reinigen:

▶ Gerät und Ausstattungsteile trockenreiben.

▶ Gerät wieder anschließen und einschalten.

▶ Die Lebensmittel wieder einlegen.

6.3 Kundendienst

Prüfen Sie zunächst, ob Sie den Fehler selber beheben können. (siehe Störungen). Falls dies nicht der Fall ist, wenden sie sich an den Kundendienst. Die Adresse entnehmen Sie bitte dem beiliegenden Kundendienstverzeichnis.

WARNUNG

Verletzungsgefahr durch unfachmännische Reparatur!

▶ Reparaturen und Eingriffe am Gerät und der Netzanschlussleitung, die nicht ausdrücklich genannt sind (siehe Wartung), nur vom Kundendienst ausführen lassen.

▶ Gerätebezeichnung Fig. 7 (1), Service-Nr. Fig. 7 (2) und Serial-Nr. Fig. 7 (3) vom Typenschild ablesen. Das Typenschild befindet sich an der linken Geräteinnenseite.

Index Service-Nr./No. Service Klausen (Chese) Class: Chese Ap-Typ: AP-Type AP-Type: AP-Type Deutschland: Stowe Capacity Volumbus: Stowe / Descentral Ströbe Forderungen: Fracticing Capacity Pensions / Criterien / Capier. Comprehension kg / 24 h Nichtsatz: Gode / K 1/2 / 3/2 / 6/2 1/2 / 3/2 / 6/2 R 9000: 800 g Volumbus: Tid / 1/2 / 3/2 / 6/2 R 9000: 800 g Capier. U/R R 9000: 800 g R 9000: 800 g R 9000: 800 g R 9000: 800 g R 9000: 800 g R 9000: 800 g R 9000: 800 g R 9000: 800 g R 9000: R R 9000: R R 9000: R R 9000: R R 9000: R R 9000: R R 9000: R R 9000: R R 9000: R R 9000: R R 9000: R R 9000: R

Fig. 7

▶ Den Kundendienst benachrichtigen und den Fehler, Gerätebezeichnung Fig. 7 (1), Service-Nr. Fig. 7 (2) und Serial-Nr. Fig. 7 (3) mitteilen.

▷ Dies ermöglicht einen schnellen und zielgerichteten Service.

▶ Das Gerät geschlossen lassen, bis der Kundendienst eintrifft.

▷ Die Lebensmittel bleiben länger kühl.

▶ Netzstecker ziehen (dabei nicht am Anschlusskabel ziehen) oder Sicherung ausschalten.

7 Störungen

Ihr Gerät ist so konstruiert und hergestellt, dass Funktionssicherheit und lange Lebensdauer gegeben sind. Sollte dennoch während des Betriebes eine Störung auftreten, so prüfen Sie bitte, ob die Störung auf einen Bedienungsfehler zurückzuführen ist. In diesem Fall müssen Ihnen auch während der Garantiezeit die anfallenden Kosten berechnet werden. Folgende Störungen können Sie selbst beheben:

Das Gerät arbeitet nicht.

→ Das Gerät ist nicht eingeschaltet.

▶ Gerät einschalten.

→ Der Netzstecker steckt nicht richtig in der Steckdose.

▶ Netzstecker kontrollieren.

→ Die Sicherung der Steckdose ist nicht in Ordnung.

▶ Sicherung kontrollieren.

Der Kompressor läuft lang.

→ Der Kompressor schaltet bei geringem Kältebedarf auf eine niedrige Drehzahl. Obwohl sich dadurch die Laufzeit erhöht, wird Energie gespart.

Das ist bei energiesparenden Modellen normal.

→ Fast-Cool ist eingeschaltet.

Um die Lebensmittel schnell abzukühlen läuft der Kompressor länger. Dies ist normal.

Der Inverter blinkt regelmässig alle 15 Sekunden\*.

→ Der Inverter ist mit einer Fehler-Diagnose LED ausgestattet.

▶ Das Blinken ist normal.

Geräusche sind zu laut.

→ Drehzahlgeregelte* Kompressoren können aufgrund der verschiedenen Drehzahlstufen unterschiedliche Laufgeräusche verursachen..

Das Geräusch ist normal.

Ein Blubbern und Plätschern

→ Dieses Geräusch kommt vom Kältemittel, das im Kältekreislauf fließt.

▶ Das Geräusch ist normal.

Ein leises Klicken

→ Das Geräusch entsteht immer, wenn sich das Kühlaggregat (der Motor) automatisch ein- oder ausschaltet.

▶ Das Geräusch ist normal.

Ein Brummen. Es ist kurzfristig etwas lauter, wenn sich das Kühlaggregat (der Motor) einschaltet.

→ Bei eingeschaltetem Fast-Cool, frisch eingelegten Lebensmitteln oder nach lang geöffneter Tür erhöht sich automatisch die Kälteleistung.

▶ Das Geräusch ist normal.

→ Bei frisch eingelegten Lebensmitteln oder nach lang geöffneter Tür erhöht sich automatisch die Kälteleistung.*

Das Geräusch ist normal.*

→ Die Umgebungstemperatur ist zu hoch.

▶ Problemlösung: (siehe 1.2)

Ein tiefes Brummen

→ Das Geräusch entsteht durch Luftströmungsgeräusche des Ventilators.

▶ Das Geräusch ist normal.

Vibrationsgeräusche

→ Das Gerät steht nicht fest auf dem Boden. Dadurch werden nebenstehende Möbel oder Gegenstände von dem laufenden Kühlaggregat in Vibration gesetzt.

▶ Flaschen und Gefäße auseinanderrücken.

In der Temperaturanzeige wird angezeigt: F0 bis F5.

→ Ein Fehler liegt vor.

▶ An den Kundendienst wenden. (siehe Wartung).

Temperatur ist nicht ausreichend kalt.

→ Die Gerätetür ist nicht richtig geschlossen.
▶ Gerätetür schließen.
→ Die Be- und Entlüftung ist nicht ausreichend.
▶ Lüftungsgitter freimachen.
→ Die Umgebungstemperatur ist zu hoch.
▶ Problemlösung: (siehe 1.2) .
→ Das Gerät wurde zu häufig oder zu lange geöffnet.
Abwarten, ob sich die erforderliche Temperatur von allein wieder einstellt. Falls nicht, wenden Sie sich an den Kundendienst. (siehe Wartung).
→ Die Temperatur ist falsch eingestellt.
▶ Die Temperatur kälter einstellen und nach 24 h kontrollieren.
→ Das Gerät steht zu nahe an einer Wärmequelle.
▶ Problemlösung: (siehe Inbetriebnahme).
→ Das Gerät wurde nicht richtig in die Nische eingebaut.
Überprüfen, ob das Gerät korrekt eingebaut wurde und die Tür richtig schließt.

Die Innenbeleuchtung brennt nicht.

→ Das Gerät ist nicht eingeschaltet.

▶ Gerät einschalten.
→ Die Tür war länger als 15 min. offen.
▶ Die Innenbeleuchtung schaltet sich bei geöffneter Tür nach ca. 15 min. automatisch aus.
→ Die LED-Beleuchtung ist defekt oder die Abdeckung ist beschädigt:

WARNUNG

Verletzungsgefahr durch elektrischen Schlag!

Unter der Abdeckung befinden sich stromführende Teile.

▶ LED-Innenbeleuchtung nur vom Kundendienst oder dafür ausgebildetem Fachpersonal auswechseln oder reparieren lassen.

WARNUNG

Verletzungsgefahr durch Laserstrahlung Klasse 1M.

▶ Wenn die Abdeckung geöffnet ist, nicht hineinschauen.

8 Außer Betrieb setzen

8.1 Gerät ausschalten

▶ Taste On/Off Fig. 2 (4)ca. 2 s drücken.
▷ Die Temperaturanzeige ist dunkel.

8.2 Außer Betrieb setzen

▶ Gerät leeren.
▶ Netzstecker ziehen.
▶ Gerät reinigen (siehe 6.2) .

▶ Tür offen lassen, damit keine schlechten Gerüche entstehen.

9 Gerät entsorgen

Das Gerät enthält noch wertvolle Materialien und ist einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Entsorgung von ausgedienten Geräten muss fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen erfolgen.

Das ausgediente Gerät beim Abtransport am Kältekreislauf nicht beschädigen, damit das enthaltene Kältemittel (Angaben auf dem Typenschild) und das Öl nicht unkontrolliert entweichen können.

▶ Gerät unbrauchbar machen.
▶ Netzstecker ziehen.
▶ Anschlusskabel durchtrennen.

Contents
