VA2013PT - Lave-vaisselle Atag - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 12 couverts, classe énergétique A++

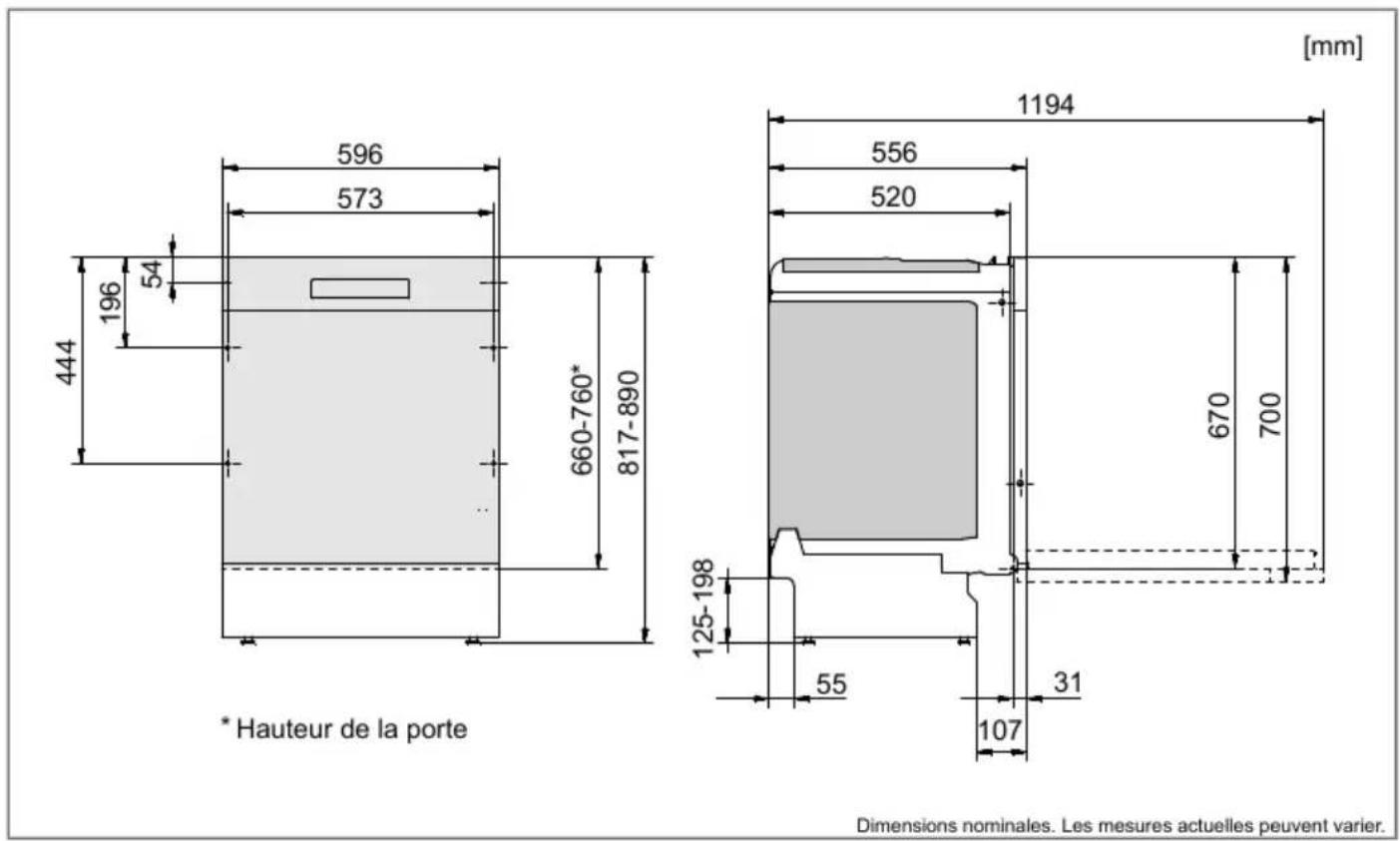

Dimensions	Hauteur : 82 cm, Largeur : 60 cm, Profondeur : 55 cm
Programmes de lavage	6 programmes dont éco, intensif, rapide, et délicat
Niveau sonore	47 dB
Consommation d'eau	9 litres par cycle
Utilisation	Panneau de contrôle intuitif avec affichage LED, départ différé jusqu'à 24 heures
Entretien	Filtres lavables, programme de nettoyage automatique
Sécurité	Système de sécurité anti-débordement, verrouillage de porte
Informations générales	Poids : 45 kg, garantie de 2 ans, couleur blanche

FOIRE AUX QUESTIONS - VA2013PT Atag

Le lave-vaisselle Atag VA2013PT ne démarre pas. Que faire ?

Vérifiez que l'appareil est correctement branché et que la prise de courant fonctionne. Assurez-vous également que la porte est bien fermée et que le programme est sélectionné.

Pourquoi le lave-vaisselle ne se remplit pas d'eau ?

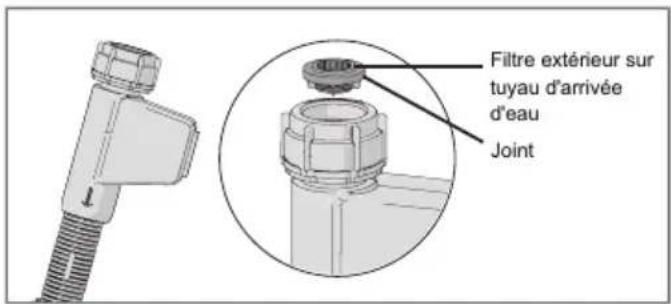

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée n'est pas plié ou obstrué. Il est également conseillé de vérifier le filtre d'entrée d'eau.

Mon lave-vaisselle laisse des traces sur la vaisselle. Que faire ?

Cela peut être dû à un mauvais dosage du produit de lavage ou à un cycle de lavage inapproprié. Essayez d'ajuster la quantité de détergent et assurez-vous de choisir un programme adapté au type de vaisselle.

Le lave-vaisselle fait un bruit anormal pendant le fonctionnement. Que faire ?

Vérifiez si des objets sont bloqués dans le moteur ou les bras gicleurs. Assurez-vous également que le lave-vaisselle est de niveau et que le sol est stable.

Comment nettoyer le filtre du lave-vaisselle Atag VA2013PT ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le sous l'eau chaude pour enlever les résidus alimentaires, puis remettez-le en place.

Pourquoi le lave-vaisselle ne sèche pas la vaisselle ?

Cela peut être dû à un problème avec le produit de rinçage ou à un cycle de séchage inapproprié. Assurez-vous que le produit de rinçage est plein et choisissez un programme avec séchage.

Le lave-vaisselle affiche un code d'erreur. Que signifie-t-il ?

Les codes d'erreur indiquent généralement un problème spécifique. Consultez le manuel d'utilisation pour identifier le code et les étapes de dépannage recommandées.

Comment installer le lave-vaisselle Atag VA2013PT ?

Assurez-vous de suivre les instructions d'installation fournies dans le manuel. Vérifiez le branchement électrique, l'arrivée d'eau et l'évacuation des eaux usées.

Comment réduire la consommation d'énergie de mon lave-vaisselle ?

Utilisez des programmes éco, ne pré-lavez pas la vaisselle à l'eau courante et chargez toujours le lave-vaisselle à pleine capacité.

Quel type de détergent est recommandé pour le lave-vaisselle Atag VA2013PT ?

Utilisez un détergent spécialement conçu pour les lave-vaisselle. Vous pouvez choisir entre des tablettes, des poudres ou des liquides selon vos préférences.

MODE D'EMPLOI VA2013PT Atag

Lave-vaisselle VA2013PT

Votre lave-vaisselle 2.

Consignes de sécurité ....3...

Avant le premier lavage 4....

Chargement du lave-vaisselle 5...

Utilisation du lave-vaisselle 6...

Réglages 1.0

Entretien et maintenance 12

Dépannage 15

Installation 20

Service après-vente 22.

Informations pour le laboratoire d'essais 22......

Informations techniques 24.

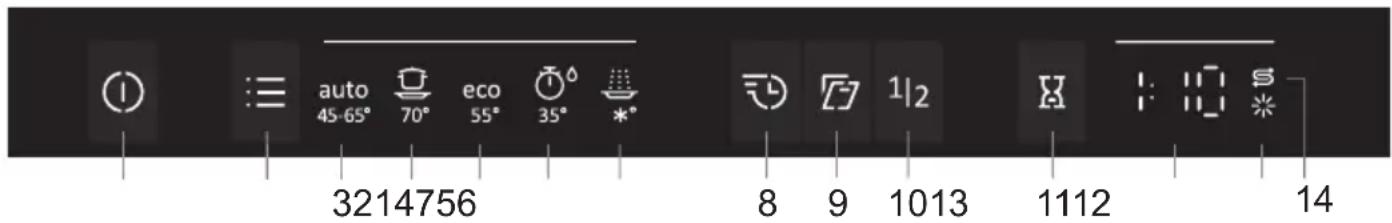

Votre lave-vaisselle

3214756 auto 45-65° 70° eco 55° 35° * 8 9 1013 1112 14

1. Interrupteur Marche/Arrêt
2. Sélecteur de programme
3. Auto
4. Intensif
5. Eco
6. Court

7. Rinçage

8. Express

9. Ouverture auto
10. 1/2 charge
11. Départ différé
12. Afficheur
13. Témoin produit de rinçage
14. Indicateur de niveau du sel

Généralités

• Lisez attentivement le mode d'emploi et co vez-le en lieu sûr !
• N'utilisez jamais le lave-vaisselle pour un usage autre que ceux spécifiés dans ce mode d'emploi.
• Ne chargez pas la porte ou les paniers vaisselle avec autre chose que de la vais
• Ne laissez jamais la porte du lave-vaisselle verte, car quelqu'un pourrait trébucher dessu
• Utilisez uniquement du détergent pour lave-vaisselle !
• Cette machine peut être utilisée par des e à partir de 8 ans et des personnes aux physiques ou mentales réduites, souffrant de pertes de mémoire ou des personnes man

d'expérience et de connaissances. Ces personnes doivent utiliser la machine sous su

lance ou disposer d'instructions appropriées la manière de l'utiliser et comprendre les tuels risques encourus. Le nettoyage de chine ne doit pas être effectué par des sans surveillance.

- Le remplacement de câbles électriques endore- des éléments suivants :

magés doit être confié à un électricien qualifié.

- Utilisez uniquement le lave-vaisselle pour net-clées.

toyer la vaisselle dans des environnements type ménager. Tout autre usage est interd

- Ne placez jamais de la vaisselle contenant, des résidus de solvant dans le lave-vaisselle, car plastique de protection en polyéthylène (PE).

cela présenterait des risques d'explosion. Ne Elimination

mettez pas non plus au lave-vaisselle des contenant des cendres, de la cire ou des

fiants.

ATTENTION !

Les couteaux et autres objets pointus doivent être pointés vers le bas dans le panier à couvetontadez posés à l'horizontale dans les autres paniers.méthode

Lorsque le lave-vaisselle arrive au terme de sa durée vie utile, il doit être rendu hors d'usage avant mise. Tirez le câble d'alimentation et coupez-le aussi court possible.

ATTENTION !

Les enfants doivent être surveillés : le détergent po lave-vaisselle est corrosif ! sage

Stockage hivernal/Transport

selle Entreposez le lave-vaisselle dans un lieu non exposé

gel et évitez les transports prolongés par temps très Transportez le lave-vaisselle à la verticale ou à plat dos.

Protection antidébordement

Le protection antidébordement commence à pomper l'e hors de la machine et coupe l'arrivée d'eau si le r d'eau dans le lave-vaisselle dépasse la norme. Si la tion antidébordement est déclenchée, coupez l'arrivée d' et appelez le service après-vente.

Enballage

L'emballage protège le produit pendant le transport. L'énergieau d'emballage est recyclable. Séparez les différenciaux d'emballage pour réduire l'utilisation des matières premières et les déchets. Votre concessionnaire peut pérer l'emballage pour le recycler ou vous diriger vers centre de recyclage le plus proche. L'emballage est «

orén- des éléments suivants :

• Carton ondulé fabriqué jusqu'à 100 % en matières

et- clées.

• de Polystyrène expansé (EPS) sans chlore ou fluor a lit. • Supports en bois non traité.

t. des Plastique de protection en polyéthylène (PE). car

Elimination

Le plate-vaisselle est fabriqué et marqué en vue d'un sclagori-

Installation

Voir le chapitre Installation.

Sécurité enfants

Surveillez les enfants. Ne les laissez pas utiliser le lave-vaisselle ou jouer avec. Soyez particulièrement vigilant lorsque la porte est ouverte car il peut rester du détergent à l'intérieur ! Démarrez toujours le lave-vaisselle immédiatement après avoir ajouté le détergent.

Contrôle de la dureté de l'eau

Pour de bons résultats de lavage, le lave-vaisselle fonctionner avec de l'eau douce (eau contenant peu néraux). L'eau calcaire laisse un dépôt blanc sur la et le lave-vaisselle.

La dureté de l'eau est indiquée en degré allemand (°dH) ou

en degré français (°fH).

Si la dureté de l'eau d'alimentation est supérieure (9 °fH), l'eau doit être adoucie. Ce processus est automatiquement par l'adoucisseur d'eau intégré. Pour que l'adoucisseur fonctionne au maximum de ses capacité doit être ajusté en fonction de la dureté de l'eau tion. Une fois que vous avez réglé l'adoucisseur d'sez les doses de détergent et de liquide de rinçag à l'eau douce.

Vérifiez la dureté de l'eau auprès de votre réseau bution.

Notez la dureté de l'eau :

Si la dureté de l'eau dépasse 50 °dH (89 °fH), mandons de brancher un adoucisseur d'eau externe.

ATTENTION !

L'eau calcaire laisse un dépôt blanc sur la vaisselle et à

l'intérieur du lave-vaisselle. Il est donc important sélectionniez le réglage correct pour l'adoucisseur Voir Dureté de l'eau.

N'utilisez jamais le lave-vaisselle avec un comp à sel vide si la dureté de l'eau d'alimentation 6 °dH (9 °fH).

1. Essuyez l'excédent de sel afin de pouvoir revisser doit mement le bouchon.

de mi- Pour éviter le risque de taches de rouille, lancez un valisselle gramme de lavage immédiatement après avoir ajouté sel.

Réglez la Produit de rinçage

La section Réglages décrit le réglage de la dose de 6 dH de rincage. effectué

que Rajoutez du produit de rinçage

Le séchage est plus rapide et le résultat meilleur si eau, utilisez un produit de rinçage. Vous pourrez également e adaptées tenir un meilleur résultat de lavage de la vaisselle e plats impeccables et sans taches.

de distri-

Appuyez pour ouvrir nous recom- le et a

que, vous d'eau Quvrez le couvercle du compartiment du liquide du câge.

1. Ajoutez avec précaution du produit de rinçage jus ent niveau portant la marque max.

2. Essuyez les éventuelles éclaboussures de liquide d rinçage autour du compartiment.

3. Fermez solidement le couvercle.

Réglez la Dureté de l'eau

Le chapitre Réglages décrit comment régler l'adoucisseur d'eau.

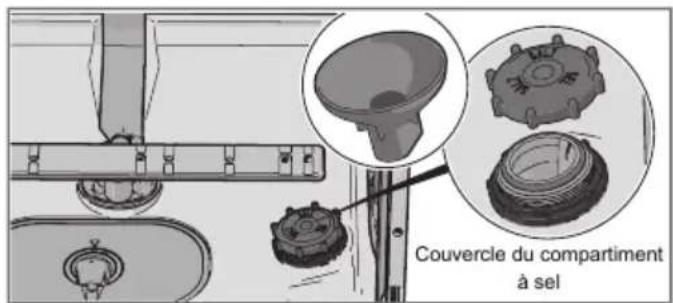

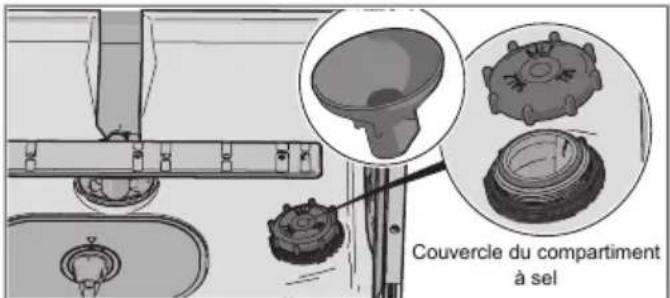

Rajoutez du sel

Couvercle du compartiment à sel

1. Dévissez le couvercle du compartiment à sel.
2. Placez l'entonnoir livré avec le lave-vaisselle dans l'orifice de remplissage du compartiment de sel. Versez d'abord environ 1 l d'eau.
3. Ajoutez ensuite le sel, au maximum 1,0 kg, jusqu'à ce que le compartiment soit plein. Utilisez du gros sel ou du sel spécial lave-vaisselle.

Lavage plus écologique

• Ne rincez pas la vaisselle sous le robinet. Élin simplement un maximum de restes de nourriture de charger la machine.
• Choisissez un détergent écologique. Consultez la déclaration environnementale sur l'emballage !
• Pour économiser l'énergie, ne démarrez le lave-vaisselle que lorsqu'il est complètement chargé.
• Si la vaisselle n'est pas très sale, choisir un programme utilisant une température plus basse.
• Vous obtiendrez de meilleurs résultats de séchage si vous utilisez l'option Ouverture auto qui ouvre automatiquement la porte du lave-vaisselle. Attendez que le lave-vaisselle indique que le programme est terminé et, que la vaisselle ait refroidi avant de décharger le lave-vaisselle. (Si le lave-vaisselle est intégré, les meubles adjacents doivent être résistants à la condensation émise par le lave-vaisselle.)

Vaisselle fragile

Certains ustensiles ne sont pas lavables au lave-vaisselle. Il peut y avoir plusieurs raisons à cela. Certains matériaux ne peuvent supporter une chaleur trop intense, d'autres risquent d'être endommagés par le détergent.

Faites preuve de prudence avec, par exemple, les objets faits à la main, les décorations fragiles, le cristal/la verrerie, les objets en argent, cuivre, étain, aluminium, bois et plastique. Recherchez le marquage « Lavable en lave-vais-selle ».

faces sales doivent être orientées vers l'intérieur et bas ! Placez les verres à pied sur le support pour miez pied et les couteaux dans le porte-couteaux sur la avant cas échéant).

décla- sselle programme e si automati- le lave- et, que ve-vais- es' adja- mise

sselle. materiaux tres objets verrerie et plus- ais-

Points à considérer

• Toutes les surfaces sales doivent être orientées l'intérieur et vers le bas !
• Ne placez pas les plats les uns sur les autres _3 dans les autres.
• Placez les articles incurvés, tels que les tasses, que l'eau de rinçage puisse s'écouler. Cela est ment important pour les objets en plastique.
  • Vérifiez que les petits objets ne risquent pas d'à travers le panier du lave-vaisselle ; placez-les le panier à couteaux.

REMARQUE

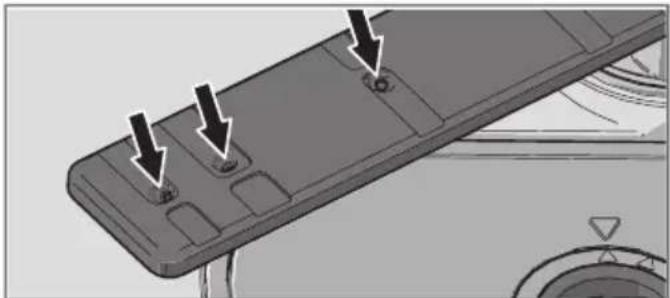

Vérifiez que les bras gicleurs peuvent tourner.

Les paniers du lave-vaisselle

Le lave-vaisselle est équipé d'un panier supérieur et d'un panier inférieur avec panier à couverts.

L'apparence des paniers peut varier en fonction de la configuration du lave-vaisselle.

Panier supérieur

Placez les verres, les tasses, les bols, les petites assiettes et les soucoupes dans le panier supérieur. Toutes les sur-

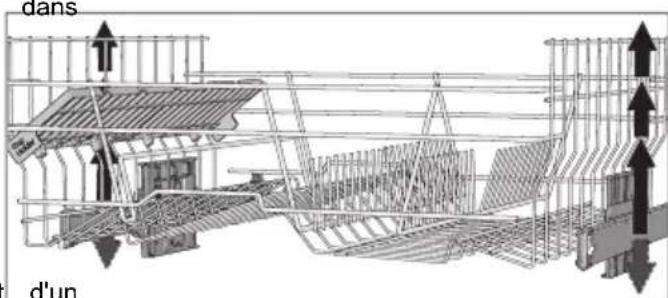

Élévation et abaissement du panier supérieur

1. Sortez le panier supérieur.

2. Saisissez les côtés du panier supérieur des deux et soulevez-le.

3. Soutevez plusieurs fois le panier avec les deux r pour changer sa position. (Le panier supérieur peu de réglée sur trois positions.) Lorsque le panier supérie est sur la position élevée, il retourne à la position Notez que les deux côtés du panier doivent toujours être réglés à la même hauteur.

dans d'un

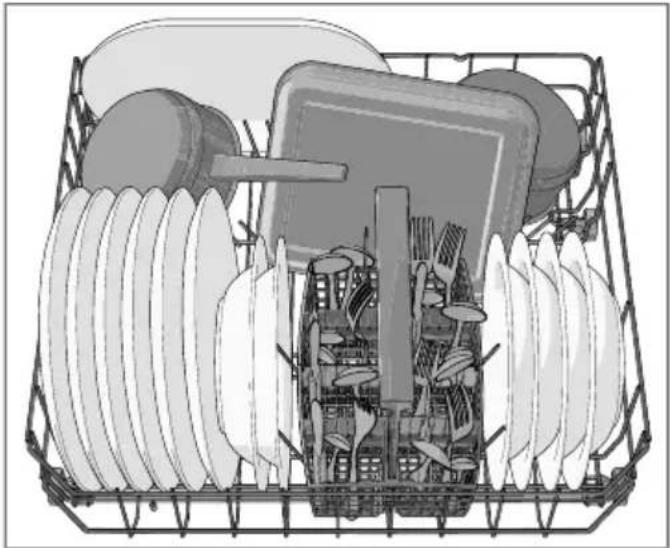

Panier inférieur

Placez dans le panier inférieur : les assiettes, les four et plats de service, les casseroles et les couve dans le panier à couverts.

Placez les couverts manches tournés vers le bas, tion des couteaux et espacez-les autant que poss fiez que les cuillères ne soient pas collées entre

Placez le panier à couverts dans le panier inférieur

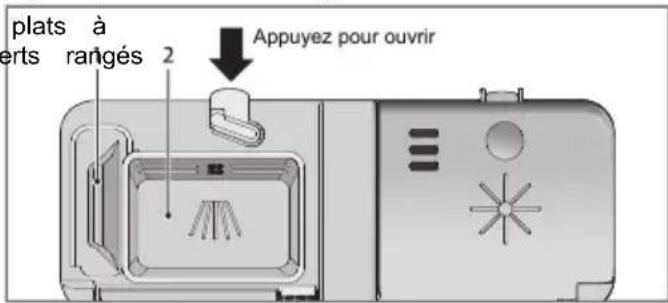

Ajoutez le détergent

plats à erts rangés 2 Appuyez pour ouvrir

1. Compartiment à détergent de prélavage
2. Compartiment à détergent de lavage

La quantité de détergent varie selon la dureté de l'

Suivez les instructions figurant sur l'emballage du déter Ce lave-vaisselle est équipé d'un adoucisseur d'eau. I convient donc d'utiliser des doses de détergent et de de rinçage adaptées à l'eau douce.

Une quantité excessive de détergent peut nuire à l'ef du lavage et entraîne également un impact plus imp sur l'environnement.

à Le l'excep le compartiment à détergent doit être sec quand le l'véri- gent est ajouté. Il y a un compartiment pour le pr les. un autre pour le lavage principal. Si des détergents

lave-vaisselle en poudre et liquides sont utilisés, ajout une petite quantité de détergent dans le compartiment prélavage. Contactez le fabricant du détergent si vous des questions sur le détergent.

REMARQUE

Utilisez uniquement du détergent pour lave-vaisselle ! N'utilisez pas de liquide de lavage pour le linge ca mousse qui se forme empêche le lave-vaisselle de tionner correctement.

Tablettes pour lave-vaisselle

En cas de difficulté à fermer le couvercle du distrib coupez la tablette en deux. Le détergent risque de être libéré correctement si le couvercle est trop serré s'ouvre pas correctement.

REMARQUE

Les tablettes pour lave-vaisselle ne sont pas recommandées pour les programmes courts (moins de 75 mir Utilisez de préférence du détergent pour lave-vaisselle en poudre ou liquide.

Détergent Tout-en-1

Il existe de nombreux types de détergents Tout-en-1 marché. Lisez attentivement les instructions de ces pro

Chapitre Réglages décrit comment activer TAB (déterge 3 en 1). Notez que du sel doit être mis dans le

à sel. Si vous n'êtes pas satisfait des résultats de lavage ou de séchage, désactivez le réglage TAB (détergent 3 en 1) et remplissez de sel, de détergent et de produit de Court

çage. Voir le chapitre Avant le premier lavage.

REMARQUE

Les meilleurs résultats de lavage et de séchage sont tenus en utilisant un détergent normal pour lave-vaisselle avec un produit de rinçage et du sel distribués séparément.

Ce programme est utilisé pour les verres et la porc légèrement sales, par exemple les tasses à café.

En combinaison avec Express, le programme sera plusourt ob (15 minutes).

séparé-

\*° Rinçage

Permet de rincer la vaisselle en attendant que le la selle soit complètement chargé.

Interrupteur Marche/Arrêt

Appuyez sur l'interrupteur d'alimentation secteur et nez-le enfoncé jusqu'à ce que l'afficheur s'allume. également que le robinet d'eau est ouvert.

- Sélection d'options

mante- Pour sélectionner une option, appuyez sur un des bo d'option jusqu'à ce que l'option soit activée. Les opti disponibles varient selon les programmes et certaines tions ne peuvent pas être combinées (les options dis nibles sont légèrement lumineuses).

- Sélectionnez un programme

Choisissez un programme convenant au type de vaisselle et à son degré de salissure. Eco est toujours présélectid

isselle élection Express

Appuyez sur le sélecteur de programme une ou fois jusqu'à ce que le symbole du programme s activé.

Cette option réduit la durée du programme mais consusieurs plus d'énergie et d'eau.

auto

45-65° Auto

Le lave-vaisselle détecte le degré de salissure de la selle et ajuste la consommation d'eau et la tempérin conséquence. Lorsque la machine vient d'être installé programme doit être utilisé cinq fois avant d'être pour ment adapté et de produire le meilleur résultat.

Ouverture auto

La porte du lave-vaisselle s'ouvre automatiquement, ce permet d'obtenir de meilleurs résultats de séchage. Atte que le lave-vaisselle indique que le programme est la vais-et que la vaisselle ait refroidi avant de décharger le nature en vaisselle. (Si le lave-vaisselle est intégré, les meubles cents doivent être résistants à la condensation émise arraite-le lave-vaisselle.)

auto

45-65° Auto ^1) + Express + Ouverture auto

Un programme efficace pour l'usage quotidien et qui d'éliminer les restes légèrement desséchés. (Ce progra n'est pas destiné aux aliments brûlés, par exemple les plats à four.)

REMARQUE

La porte du lave-vaisselle ne doit pas être bloquée qu'elle est réglée pour s'ouvrir automatiquement. Ceci permet perturber le fonctionnement du verrou de porte.

70° Intensif

Programme destiné à la vaisselle très sale, notamment aux plats, casseroles et cocottes. Aussi idéal en cas d'exigences

élevées en matière d'hygiène, par exemple, pour les 2-1 bib Départ différé

rons et les planches à découper. Si ces éléments ne rem- vous sélectionnez Départ différé, le lave-vaissée plissent pas entièrement le lave-vaisselle, il est possible démarre 1-24 heures après que vous avez fermé la d'ajouter des assiettes ou d'autres ustensiles.

1. Appuyez une seule fois sur le bouton pour activer différé. Appuyez plusieurs fois sur le bouton, ou nez-le enfoncé, pour définir le nombre d'heures au duquel le programme devra démarrer.

eco

55° Eco

Destiné au lavage de la vaisselle normalement sale,2. ce Fermez la porte. La machine affiche le compte à programme est le plus économique en termes de consommeure par heure et démarre lorsqu'il est arrivé à mation d'énergie et d'eau.

1) Cette combinaison (Auto + Express + Ouverture auto) est aussi connue comme Rapide&Intensif (90 minutes).

Si vous souhaitez annuler l'option Départ différé, ouvrés le Déchargement du lave-vaisselle

porte puis appuyez sur l'interrupeur Marche/Arrêt et mainte-

nez-le enfoncé jusqu'à ce que l'afficheur s'éteigne.

La porcelaine chaude est fragile. Laissez la vaisselle dans le lave-vaisselle avant de la sortir.

Démarrage du lave-vaisselle

Déchargez d'abord le panier inférieur afin d'éviter que

Fermez la porte pour démarrer le lave-vaisselle. Si d'outtes d'eau du panier supérieur ne tombent sur la rupteur Marche/Arrêt est activé, le lave-vaisselle démares le panier inférieur.

automatiquement lorsque la porte est fermée.

- Temps restant

Une fois que vous avez choisi un programme et des options, le temps du programme lors de la dernière utilisation est affiché.

Arrêt ou modification d'un programme

Pour changer de programme après le démarrage du lavevaisselle, ouvrez la porte, puis appuyez sur l'interrupteur Marche/Arrêt et maintenez-le enfoncé jusqu'à ce que l'afficheur s'éteigne. Ajoutez du détergent si le couvercle du distributeur de détergent s'est ouvert. Appuyez ensuite sur l'interrupteur Marche/Arrêt, choisissez un nouveau programme et fermez la porte.

Si vous souhaitez ajouter de la vaisselle

Ouvrez la porte. Le lave-vaisselle s'arrête automatiquement.

Ajoutez la vaisselle et fermez la porte. Après un instant, le lave-vaisselle poursuit le programme.

Si le lave-vaisselle est éteint en raison d'une panne de courant

Si le programme de lavage ne s'est pas terminé, le programme interrompu se poursuit lorsque l'électricité est rétablie.

REMARQUE

Pendant le séchage, le programme est interrompu si l'alimentation est coupée ou si la porte reste ouverte plus de 2 minutes.

Une fois le programme terminé

Le lave-vaisselle s'éteint automatiquement après la fin du programme. Fermez le robinet d'eau après chaque utilisation.

Comment obtenir les meilleurs résultats de séchage

• Chargez entièrement le lave-vaisselle.
• Placez les articles incurvés, tels que les tasses, de sorte que l'eau de rinçage puisse s'écouler. Cela est également important pour les objets en plastique.
• Rajoutez du produit de rinçage ou augmentez son dosage.
  • Activez l'option Ouverture auto.
• Laissez la vaisselle refroidir avant de décharger le lave-vaisselle.

Tableau des programmes

- Programme	Détergent, compartiment 1 / 2 (ml)	- Options	Prélavages	Lavage principal	rinçages	Rinçage final	Nombre/Valleurs de consommation1)
							Durée du la vage (env. h:min)	Consomma-tion électrique (approx., en kWh)	Conso. d'eau (L)
									11-200,9-1,52:10-2:5065 °C2-3
							Intensif	10 / 172672:5570 °C270 °C2
Eco2)									9,50,923:0053 °C255 °C1Ou
							--- / 10Court		100,20:2025 °C135 °C
			Rinçage	---	/ ---			1	30,010:07--- °C

1) La consommation dépend de la température de l'eau de distribution, de la température ambiante, de la quantité de vaisselle, des fonctions supplémentaires utilisées, etc.
2) Ce programme correspond au cycle de lavage standard utilisé pour réunir les informations figurant sur l'étiquette énergie. Destiné au lavage de la vaisselle normalement sale, il est le plus économique en termes de consommation d'énergie et d'eau.

Ouverture du menu des réglages :

1.. Commencez par ouvrir la porte. Arrêtez la machine. Appuyez sur l'interrupteur Marche/A maintenez-le enfoncé jusqu'à ce que l'afficheur s'allume.

2.. Dans un délai de 10 secondes : - appuyez sur le sélecteur de programme et sur le bouton de l'option Express. L'afficheur ouvre le menu des réglages (réglage actuel avec la valeur actuellement utilis (Quittez le menu en le parcourant ou en appuyant sur l'interrupteur Marche/Arrêt.)

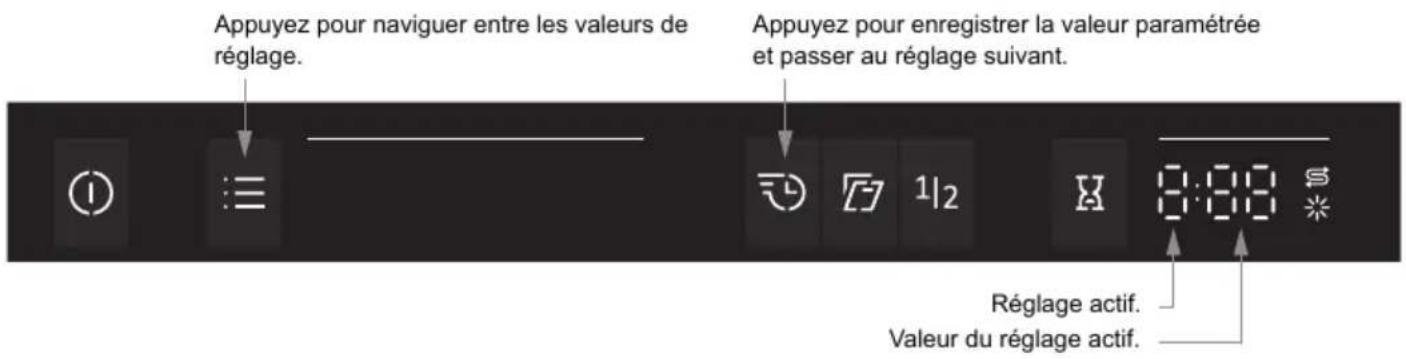

Navigation dans le menu des réglages :

Appuyez pour naviguer entre les valeurs de réglage. Appuyez pour enregistrer la valeur paramétrée et passer au réglage suivant. Réglage actif. Valeur du réglage actif.

Vous pouvez ensuite effectuer les réglages suivants:

		OptionsRéglages
			Règle la dose de produit de rinçage dispensée.1:0Augmentez le dosage de produit de rinçage :Si la vaisselle présente des marques d'eau.Diminuez le dosage du produit de rinçage :Si la vaisselle présente une pellicule collante blanche/bleue.Si la vaisselle porte des traces.Accumulation de mousse. Si l'eau est très douc le produit de rinçage peut être dilué dans l'eau un ratio de 50:50.Présélectionné à l'usine : 05

		OptionsRéglages
		2:00 - 2:09Dureté de l'eau	Adjustement de l'adoucisseur d'eau. Sélectionnez un réglage en fonction de la dureté de l'eau d'alimen Il est important que ce réglage soit correct !
			Dégré allemande dureté de l'eau	Dégré français de dureté de l'eau	Réglage recommandé
					2:000-9°fH0-5°dH
					2:0110-14°fH6-8°dH
					2:0215-20°fH9-11°dH
					2:0321-25°fH12-14°dH
					2:0426-34°fH15-19°dH
					2:0535-43°fH22-24°dH
					2:0644-52°fH25-29°dH
					2:0753-70°fH30-39°dH
					2:0871-88°fH40-49°dH
					2:0989°fH50°dH
			N'oubliez pas de mettre du sel dans le compartin sel après avoir réglé l'adoucisseur d'eau entre 2:02:09.Si la dureté de l'eau d'alimentation est inférieure a (9°fH), sélectionnez 2:00. L'adoucisseur d'eau est de activé et le sel n'est pas nécessaire.Présélectionné à l'usine : 04
3.	TAB(détergent 3 en 1)	3:00 (Arrêt)3:01 (Marche)	Vous pouvez activer ce réglage quand vous utilise détergent 3 en 1. Les programmes de lavage s'ad automatiquement pour fournir les meilleurs résultats possibles de lavage et de séchage à chaque fois réglage est activé, il est inutile d'ajouter du produinçage, cette option désactivant la distribution du duit de rinçage. Elle permet également de réduire quantité de sel ajoutée à l'adoucisseur d'eau. Note que du sel doit être mis dans le compartiment à REMARQUEPour de bons résultats, il est essentiel de vérifier type de détergent ou de tablette 3 en 1 est le approprié dans votre cas ! Lisez attentivement les instructions figurant sur l'emballage des produits utisés. Respectez scrupuleusement les instructions et indications figurant sur l'emballage du détergent.

Rajoutez du produit de rinçage

Lorsque la quantité de produit de rinçage est insuf le symbole ci-dessus s'allume sur l'afficheur.

Filtre grossier

Le filtre à grosses mailles recueille les particules de ture trop grosses pour la pompe de vidange. Videz grossier si nécessaire.

Appuyez pour ouvrir

1. Ouvrez le couvercle du compartiment du liquide çage.

de Soulevez le filtre grossier en le tenant par la pc

1. Ajoutez avec précaution du produit de rinçage niveau portant la marque max.

2. Videz le filtre grossier. N'oubliez pas de le remet

3. Essuyez les éventuelles éclaboussures de liquide rinçage autour du compartiment.

Feltre fin

Les débris qui s'accumulent sur le filtre fin sont auto ment rincés lors de chaque lavage. Nettoyez le filtre les besoins.

1. Fermez solidement le couvercle.

Après le remplissage, le symbole peut mettre un certain temps à disparaître.

Rajoutez du sel

Lorsque la quantité de sel est insuffisante, le symb dessus s'allume sur l'afficheur.

pole ci- Filtre fin

Couvercle du compartiment à sel

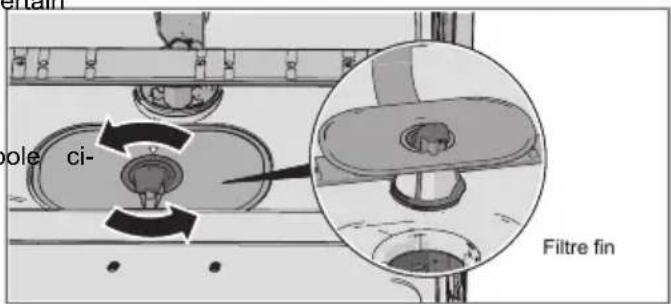

Lorsque la quantité de sel est insuffisante, dévissez

1. Tournez la poignée dans le sens inverse des aig d'une montre.
2. Soulevez le filtre à la verticale en le tenant par gnée. Retirez le filtre grossier pour nettoyer le fil
3. Remettez les filtres en procédant dans l'ordre inve En remettant en place le filtre fin, vérifiez l'abser le jeu entre les bords.

bouchon et remplissez le réservoir de sel. L'eau ne4 ajoutée que la première fois ! Essuyez l'excédent et Lancez un programme afin de rincer tout résidu de sent dans le lave-vaisselle.

d'errébez le filtre en tournant la poignée dans le sorezaiguilles d'une montre jusqu'en butée. La poig seloitpréointer directement vers l'extérieur du lave-vaissu

Après le remplissage, le symbole peut mettre un certain temps à disparaître.

REMARQUE

ATTENTION !

Pour éviter le risque de taches de rouille, lancez gramme de lavage immédiatement après avoir ajouté sel.

un pro- du

L'efficacité du lave-vaisselle peut être affectée si les filtres ne sont pas mis en place correctement. Veuillez noter que le lave-vaisselle ne doit pas être utilisé sans les filtres !

Ne versez jamais de détergent dans le compartiment à sel. Cela détruit l'adoucisseur d'eau !

REMARQUE

Vérifiez que la butée de couleur à la droite de l'orifice de vidange est en place.

Bras gicleurs

Il peut arriver que les orifices et les roulements obstrués. Retirez tous les débris à l'aide d'une d'un objet similaire. Les bras gicleurs ont aussi en dessous.

Pour faciliter le nettoyage, vous pouvez enlever les gicleurs. N'oubliez pas de les remettre fermement e plus tard.

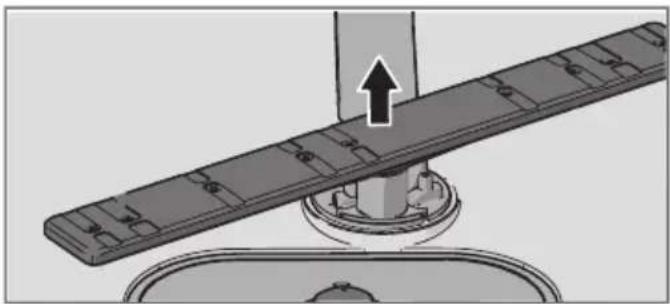

Bras gicleur inférieur

• Pour retirer le bras gicleur inférieur, tirez-le vers

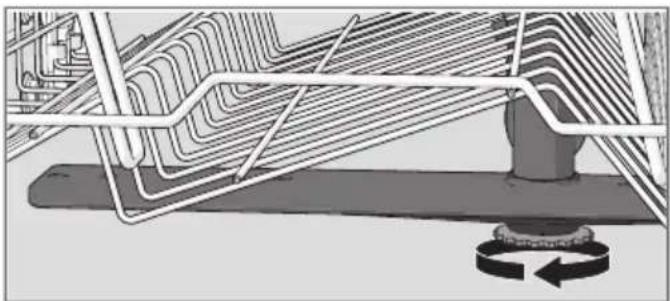

Bras gicleur supérieur

1. Sortez le panier supérieur.
2. Pour retirer le bras gicleur du panier supérieur, les roulements à billes du bras gicleur en les dans le sens anti-horaire.

Porte et joint de la porte

Nettoyez régulièrement les côtés et le joint de la po lisez un chiffon légèrement humide avec un peu de gent si nécessaire.

Bandeau de commande

Gardez les boutons propres et exempts de graisse. suyez-les avec un chiffon sec ou légèrement humide. N'utilisez jamais de produits décapants - ils risquent rayer la surface. Utilisez l'interrupteur Marche/Arrêt pou éteindre le lave-vaisselle avant de nettoyer les bouton de ne pas les activer involontairement.

à billes soient épingleu du lave-vaisselle

des La orifices en acier inoxydable du lave-vaisselle est mai propre par une utilisation normale.

Dépôts de tartre

Si l'eau est calcaire, le lave-vaisselle est susceptible s'entartrer. Dans ce cas, lancez le programme Intensil deux cuillères à soupe d'acide citrique dans le compa à détergent (sans charger le lave-vaisselle).

Déblocage de la pompe de vidange

Si le lave-vaisselle contient encore de l'eau une fois gramme terminé, la pompe de vidange est peut-être t par des objets qui peuvent être retirés facilement. bras

m. pÉteignez la machine à l'aide de l'interrupteur d'alim tion secteur et débranchez-la de la prise murale.

1. Retirez le filtre grossier et le filtre fin.
   3.le Éperez l'eau de la cuve du lave-vaisselle.
2. Pour inspecter la pompe de vidange, retirez la bi couleur à la droite de l'orifice de vidange.
3. Tournez à la main la roue de la pompe située la butée de la pompe de vidange. Retirez pruder tous les objets.
4. Remettez en place la butée de la pompe de vic avec le filtre grossier et le filtre fin.
5. Rebranchez le lave-vaisselle.

Si le lave-vaisselle ne fonctionne toujours pas, ma émet un bruit sourd, la protection anti-débordement été activée.

dévissez Coupez l'arrivée d'eau.

tournanDébranchez l'appareil de la prise murale.

- Appelez le service après-vente.

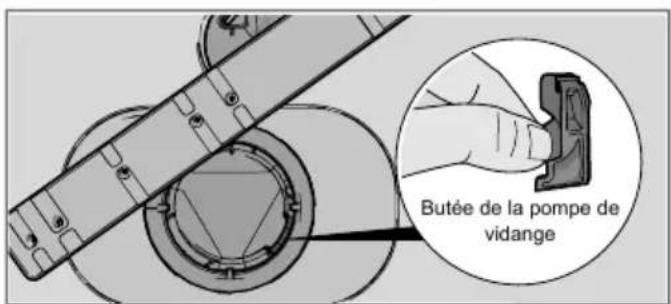

Butée de la pompe de vidange

REMARQUE

N'oubliez pas de remettre en place la butée de de vidange.

Débouchage du filtre du tuyau d'arrivé

la d'eau pompe

Si l'arrivée d'eau contient de petites particules, le filtrieur du tuyau d'arrivée d'eau risque d'être colmaté, entraîne l'affichage du message : Défaut arrivée d'eau

1. Éteignez la machine à l'aide de l'interrupteur d'alimentation secteur et débranchez-la de la prise murale.
2. Fermez le robinet d'eau.
3. Dévissez le tuyau d'arrivée d'eau.
4. Retirez prudemment le filtre extérieur du tuyau d'a et nettoyez-le.
5. Remettez le filtre en place et vérifiez que le joir correctement positionné.
6. Vissez fermement le tuyau d'arrivée d'eau.
7. Branchez la machine sur la prise murale et ouvré robinet d'eau. Laissez la pression se stabiliser per un moment et vérifiez que la connexion est étant

Filtre extérieur sur tuyau d'arrivée d'eau Joint

		ActionMessage d'erreur sur l'afficheur
	SurchargeF10	Nettoyez la pompe de vidange. Voir le chapitre Entretien et maintenanc problème persiste, appelez le service après-vente.
	Défaut vidangeF11	Consultez « Il reste de l'eau dans le lave-vaisselle » dans le tableau » ci-dessous. Si le problème persiste, appelez le service après-vente.
	Défaut arrivée d'eauF12	Vérifiez que le robinet d'eau est ouvert. Vérifiez que le filtre extérieur d'arrivée d'eau n'est pas colmaté. Voir Débouchage du filtre du tuyau d'eau dans le chapitre Entretien et maintenance. Si le problème persist le service après-vente.
		Fermez le robinet d'eau et appelez le service après-vente.Fuite électrova
	Erreur niveau d'eauF52	Nettoyez le filtre grossier et le filtre fin. Vérifiez que le filtre extérieur d'arrivée d'eau n'est pas colmaté. Si le problème persiste, appelez le après-vente.
		Fermez le robinet d'eau et appelez le service après-vente.SurchargeF54
		Appelez le service après-vente.Défaut pompe cyclageF56

Appuyez sur un bouton quelconque pour effacer le message d'erreur.

		ActionCauses possiblesProblème
Les boutons ne réagissent pas sont actionnés.	lorsqu’ils tôt après l'ouverture de la porte.	Attendez un instant avant de réessaye propre
	Les boutons sont sales.	Essuyez-les à l’aide d’un chiffon sec ou légèrement humide.
	La porte est fermée.	Ouvrez la porte. Les boutons ne réag sent que lorsque la porte est ouverte.
Impossible de fermer la porte.	Les paniers ne sont pas placés ment.	Vérifiez- que les paniers sont correctement placés à l'horizontale.
		Vérifiez que la vaisselle n’empêche pas les paniers de glisser correctement à leur place.
	Le verrou de porte ne s’enclench et ne verrouille pas la porte.	Vérifiez le verrou de porte. S’il ne s’clenche pas et ne verrouille pas la pouvrez la porte. Appuyez sur le bout de l’option Ouverture auto et maintenez le enfoncé pendant 15 secondes. Atter dez ensuite 30 secondes. Fermez la porte. Vérifiez que le verrou de la s’clenche et verrouille la porte.Vérifiez.La porte n'est pas fermée corne
	Vous avez ouvert le lave-vaisselle Ajouter d'autres plats pendant qu'unstant, le lave-vaisselle poursuit le programme est en cours.	Fernez la porte et attendez. Après un port de la vente.
	Le verrou de porte ne s'est pas ché et ne verrouille pas la porte enclenché et n'a pas verrouillé la porte, ouvrez la porte. Appuyez sur le bouton de l'option Ouverture auto et maintenez-le enfoncé pendant 15 secondes. Attendez ensuite 30 secondes. Fermez la porte. Vérifiez que la porte s'enclenche et se verrouille.	Vérifiez-le verrou de porte. S'il ne s'est pas enclenché et n'a pas verrouillé la porte, ouvrez la porte. Appuyez sur le bouton de l'option Ouverture auto et maintenez-le enfoncé pendant 15 secondes. Attendez ensuite 30 secondes. Fermez la porte. Vérifiez que la porte s'enclenche et se verrouille.
		Vérifiez.Un fusible/coupe-circuit a sauté.
	sur la prise murale.	Vérifiez.La prise électrique n'est pas brés
		Vérifiez.Le robinet d'eau est fermé.
		Vérifiez.Débordements/fuites.
	Un vrombissement (la pompe de dange) est émis par le lave-vaisselle et appelez le service après-vente ne s'arrête pas lorsque l'interrupteur Marche/Arrêt est sur Arrêt.	Fernez le robinet d'eau. Débranchez la vente. Appuyez sur l'interrupteur Marche/Arrêt et maintenez-le enfoncé jusqu'à ce que l'afficheur s'éteigne si vous souhaitez annuler l'option Départ différé. Redémar-rez le lave-vaisselle.
	Vérifiez que l'option Départ différé pas été sélectionnée.
		Retirez les bras et nettoyez-les.Les bras de la maubrée.
		Vérifiez que la vaisselle ne bloque pas les bras gicleurs.
	Orifices et roulements à billes du Gicleur bloqués.	Nettoyez les bras gicleurs. Voir le chapitre Entretien et maintenance.
		Choisissez un programme plus long.Pro
	Dosage de détergent incorrect.	Dosez en fonction de la dureté de l'Une quantité beaucoup trop importante ou beaucoup trop faible de détergent produit un lavage médiocre.
	sont des produits périssables.	Achetez en petites quantités.Détergent t
	Vaiselle mal chargée.	Ne couvrez pas la porcelaine avec des saladiers ou des objets similaires. Évite de ranger des verres très hauts dans coins des paniers.
	sés au cours du programme.	Bien stabiliser la vaisselle.Des verres et
	Les filtres ne sont pas montés ment.	Vérifiez- que la poignée du filtre est rouillée en position d'arrêt. La poignée doit pointer directement vers l'extérieur du lave-vaisselle.
	Butée de la pompe de vidange quante.	Vérifiez que la butée de couleur à la droite de l'orifice de vidange est en place. Voir le chapitre Entretien et maintenance.
Présence de taches sur l'acier dable ou l'argent.	Coytains aliments, tels que la moubrée, ce type d'aliments si vous n'u la mayonnaise, le citron, le vinaiguez, pas le lave-vaisselle immédiatement. Sel et les assaisonnements, peuvent pourquoi ne pas utiliser le programme entraîner des taches sur l'acier dable s'ils restent trop longtemps à son contact.	Ritacez, ce type d'aliments si vous n'u la mayonnaise, le citron, le vinaiguez, pas le lave-vaisselle immédiatement. Pourquoi ne pas utiliser le programme rinyage ?
	Tous les ustensiles en acier inoxdable d'éviter les marques et l'oxydation peuvent provoquer des taches sur séparez les plats fabriqués en différent gent s'ils sont placés à son contrétaux, tels que l'argent, l'acier inoxy-pendant le lavage. L'aluminium pedable et l'aluminium. également tacher la vaisselle.
Présence de taches ou d'une pelleleaucisseur d'eau contient du sevérifiez que le bouchon du comptimer sur la vaisselle.	a fui.	Voir le chapitre Réglages.Réglage incon d'eau.
	de rinçage.	Voir le chapitre Réglages.Réglage incon
	Compartiment à sel vide.	Rajoutez du sel. Voir le chapitre Avar le premier lavage.
	Du détergent 3 en 1 est utilisé détravez le réglage TAB (détergent 3 en 1)	Désatévez-le réglage TAB (détergent : en activité ajoutez du sel et du produit rençage.
	Une température trop élevée ou quantité excessive de détergent permetent et en utilisant une petite quantité rayer le cristal. Ces rayures sont de maldétergent. Contactez le fabricant du reusement irréparables, mais elles détergent pour lave-vaisselle.	Lavez les verres fragiles à basse température de la production et en utilisant une petite quantité rayer le cristal. Ces rayures sont de maldétergent. Contactez le fabricant du reusement irréparables, mais elles détergent pour lave-vaisselle.
lante blanche/bleue.	Dosage trop élevé de produit de répagez la vaissellité présimme sur un sectionale.	Avant le premier lavage et RéglagesSi l'eau est très douce, il est possible d'ailuer le produit de rinçage dans l'eau selon un ratio de 50:50.
Taches restantes après le lavage.	Le rouge à lèvres et le thé peutiez être détergent contenant un ager difficiles à nettoyer.	Blanchissant.
Restes de détergent dans le compter compartment pour détergent était compartiment pour détergent doit êtrement pour détergent après le lavage de quand du détergent a été saoutéand du détergent est ajouté.	la vaisselle n'est pas rangée convéchez que la vaisselle est bien rangement ou les bras gicleurs ne teniers tourner les bras gicleurs pour la vaiselle pas.	Frait est tourner les bras gicleurs pour la rifier qu'ils peuvent tourner.Nettoyez le filtre grossier et le filtre est rouillée en position d'arrêt. La poignée doit pointer directement vers l'extérieur du lave-vaisselle.
	Les filtres ne sont pas montés ment.	Vérifiez que la poignée du filtre est rouillée en position d'arrêt. La poignée doit pointer directement vers l'extérieur du lave-vaisselle.
	Présence de débris dans la pompidange.	Nettoyez la pompe de vidange. Vérifiez la pompe de vidange. Chapitre Entretien et maintenance.
	Butée de la pompe de vidange quante.	Vérifiez que la butée de couleur à la droite de l'orifice de vidange est en place. Voir le chapitre Entretien et maintenance.
	Tuyau de vidange plié.	Vérifiez que le tuyau de vidange n'es pas plié ni vrillé.
	Tuyau de vidange obstrué.	Débranchez le tuyau de vidange à l'e droit où il est raccordé au siphon de l'évier. Vérifiez qu'il ne contient pas d'obris et que sa partie conique a été coupée de telle sorte que le diamètre intérieur du raccord soit d'au moins 1 mm.
Odeur désagréable dans le lave-selle.	Présence de saletés autour des et dans les coins.	Nettoyez avec une brosse et un déte gent peu moussant.
	Des programmes basse température été sélectionnés pendant une périodes élevée environ une fois par mois prolongée.	Lapoez un programme à température plus élevée environ une fois par mois prolongée.
La vaisselle n'est pas assez sèche.		Activez l'option Ouverture auto.L'option (
		Chargez entièrement le lave-vaisselle.Le
		Il faut rajouter du produit de rinçage ou au le régler sur un dosage plus élementez son dosage. Voir les sections avant le premier lavage et Réglages.
		Du détergent 3 en 1 est utilisé déterge TAB (détergent 3 en 1) en activité ajoutez du sel et du production.

596 573 444 196 54 660-760* 817-890 * Hauteur de la porte [mm] 1194 556 520 670 700 125-198 55 31 107 * Hauteur de la porte Dimensions nominales. Les mesures actuelles peuvent varier.

Il est important de lire et de respecter scrupuleusement les instructions et les indications ci-à l'installation et aux raccordements conformément aux instructions d'installation de la notice d'installation séparée.

Consignes de sécurité

• Le raccordement à l'électricité, à l'eau et à la tu d'évacuation doit être effectué par un professionnel qualifié.
• Suivez toujours la réglementation en vigueur en ce concerne l'eau, l'évacuation et l'électricité.
• Prenez des précautions lors de l'installation ! Mette des gants de protection ! L'installation doit être effé par deux personnes !
• Placez un plateau d'égouttement sur le sol, sous le vaisselle, pour éviter les dommages résultant d'une éventuelle fuite d'eau.
• Avant de visser le lave-vaisselle à sa place, procé à un essai en faisant fonctionner le programme Rir Vérifiez que le lave-vaisselle se remplit d'eau et s

dange. Vérifiez également qu'il n'y a aucune fuite niveau des raccords.

ATTENTION !

Coupez l'arrivée d'eau lors de l'installation du selle !

Retirez la fiche de la prise ou coupez l'alime trique pendant les travaux !

Installation

auteriedimensions de la niche et des raccords sont quées dans les instructions d'installation. Vérifiez qui toutes les dimensions sont correctes avant de corci l'installation. Notez que la hauteur de la porte être ajustée pour correspondre à d'autres raccords.

z Contrôlez que le sol sur lequel le lave-vaisselle d'illé est solide. Réglez les pieds afin que le vaisselle soit posé parfaitement à l'horizontale.

Si _lave Je lave-vaisselle est intégré, les meubles adjacé doivent être résistants à la condensation émise par lave-vaisselle.

Fixez le film de protection (fourni avec les docun dez sur la face inférieure du plan de travail. Ce film cage. le plan de travail de l'humidité.

avérifiez que la machine est installée de sorte qui porte s'ouvre librement ; sinon, la fonction de verre de la porte risque d'être perturbée.

Branchement à la canalisation des ea vaisées

Consultez la notice d'installation séparée pour obtenir t les informations nécessaires.

Le lave-vaisselle peut être intégré dans une niche sur (pour atteindre une hauteur de travail ergonomique). L

lave-vaisselle doit être installé de telle sorte que le Latuyarise murale doit être installée à l'extérieur de la de vidange soit orienté vers un niveau inférieur au d'installation afin d'en faciliter l'accès après la mise en la machine, comme par exemple en le dirigeant directement-vaisselle. N'utilisez pas de rallonge !

vers un siphon de sol. Le lave-vaisselle est équipé d'un

dispositif anti-siphon intégré qui empêche la machine vider pendant le cycle de lavage.

Le tuyau de vidange peut aussi être vissé à un niveau du siphon de l'évier. Ce raccord doit préser diamètre intérieur d'au moins 14 mm.

Le tuyau de vidange peut être rallongé de 3 m maximum (sa longueur totale ne doit pas excéder 4,5 m). Tous les joints et tubes de raccord doivent présenter un diamètre intérieur d'au moins 14 mm. Toutefois, le tuyau de vidange devrait, idéalement, être remplacé dans son intégralité par un nouveau tuyau sans joints.

Aucune partie du tuyau de vidange ne doit se trouver à plus de 950 mm au-dessus du socle du lave-vaisselle.

Attachez le tuyau de vidange avec un collier de serrage.

Vérifiez que le tuyau de vidange n'est pas plié.

Branchement à l'arrivée d'eau

Utilisez exclusivement le tuyau d'arrivée d'eau fourni avec le lave-vaisselle. Ne réutilisez pas des flexibles usés ou d'autres modèles.

Le tuyau d'arrivée d'eau doit être raccordé à un robinet. Le robinet doit être facile d'accès, afin de permettre de couper l'eau si le lave-vaisselle doit être déplacé.

Une fois l'installation terminée, ouvrez le robinet pour permettre à la pression de se stabiliser pendant un moment. Vérifiez que tous les raccordements sont bien étanches.

Branchement à l'arrivée d'eau froide

Branchez le lave-vaisselle sur l'arrivée d'eau froide si le bâtiment est chauffé au fioul, à l'électricité ou au gaz.

Branchement à l'arrivée d'eau chaude

Branchez le lave-vaisselle sur l'arrivée d'eau chaude (max. 70 °C) si le bâtiment utilise un chauffage écoénergétique tel que le chauffage urbain, l'énergie solaire ou géothermique. Un raccordement à l'eau chaude réduit la durée du programme et la consommation d'électricité.

REMARQUE

Ne dépassez pas la température autorisée de l'arrivée d'eau. Certains matériaux utilisés dans certains ustensiles de cuisson ne peuvent pas résister à une forte chaleur. Voir Vaisselle fragile dans le chapitre Chargement du lave-vaisselle.

REMARQUE

Le remplacement des câbles électriques, les réparation reccles travaux de maintenance relatifs à la sécurité performances doivent être réalisés par l'agent d'entret du fabricant ou par une personne possédant des qu' cations personnelles similaires.

Raccordement électrique

Des informations relatives aux branchements électriques figurent sur la plaque signalétique. Cette spécification doit correspondre à la tension du secteur.

Le lave-vaisselle doit être raccordé à une prise de terre.

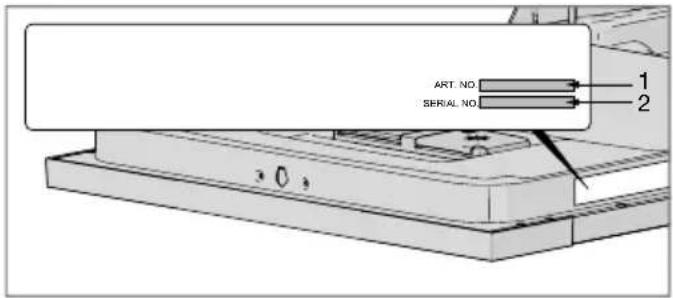

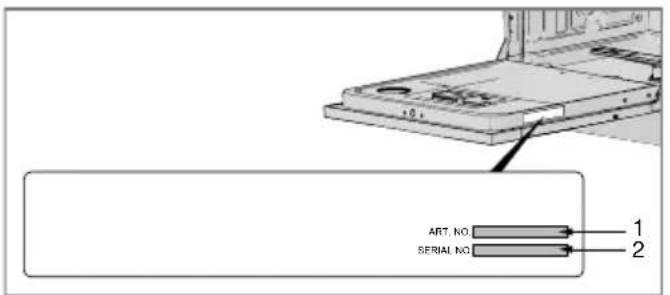

ART. NO SERIAL NO 1 2

Demande d'informations auprès du laboratoire de test e-mail : [e-mail].

La demande doit comprendre les informations disponibl sur la plaque signalétique, y compris le numéro d'art et le numéro de série (2).

Informations figurant sur l'étiquette énergie

Fiche d'informations conforme au Règlement délégué de la Commission (UE) N° 1059/2010

ATAG

	VA2013PTDésignation :
Nombre de couverts standards :	13^1) A++Classe d'efficacité énergétique :
Consommation électrique annuelle _i AE	262 kWh par ^2) an _i :0,92 kWhConsommation d'énergie en cycle de nettoyage
Consommation électrique
Mode arrêt _o (P	0,49 W
Mode marche/veille _1 )(P	0,49 W
Consommation d'eau annuelle _o (AW	2660 litres par ^3) an A^4)
Classe d'efficacité de séchage :
_i :	Eco ^5) , option Ouverture autoProgramme standard :180 minutesDurée du programme en cycle de nettoyageInfinieDurée du mode marche/veille (T45 dB(A) re 1 pWÉmissions sonores :Produit intégrableFabrication :

1) Conformément à la norme EN 50242.

2) Basée sur 280 cycles de nettoyage standard avec un raccordement à l'eau froide et une consommation conforme au mode d'économie d'énergie. La consommation réelle d'énergie dépend de l'utilisation de la machine.

3) Basée sur 280 cycles de lavage standard. La consommation réelle d'eau dépend de l'utilisation de la machine.

4) Sur une échelle allant de G (peu efficace) à A (très efficace).

5) Ce programme correspond au cycle de lavage standard utilisé pour réunir les informations figurant sur l'étiquette énergie. Destiné au lavage de la vaisselle normalement sale, il est le plus économique en termes de consommation d'énergie et d'eau.

Données techniques

	817-890 mmHauteur:
Largeur:	596 mm
Profondeur:	556 mm
Poids:	35 kg ^1)
Pression d'eau:	0,03 -1,0 MPa
Raccordement électriévoir plaque signalétique.
Puissance assignée Voir plaque signalétique.

1) Le poids peut varier selon les spécifications.
