MODE D'EMPLOI E30597 IFM

Notice d'utilisation

Raccord à souder avec collerette pour cols et tuyauteries

E30541

E30597

Contenu

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
1.2 Avertissements 3
2 Consignes de sécurité.... 4
3 Transport, manutention et stockage 5
4 Usage prévu 6
4.1 Remarques de base 7
5 Montage 8
5.1 Bouchon à souder.... 8
5.2 Refroidissement 8
5.3 Opération de soudage.... 9
5.4 Traitement de la soudure 10
6 Mise en service.... 12
7 Elimination 13

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles ( Données techniques).
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• L'opération de soudage doit être effectuée par des personnes compétentes.
• Elle doit être effectuée soigneusement selon les règles de l'art.
• Assurer une aspiration suffisante des vapeurs lors du soudage.
• Assurer une protection efficace du produit contre l'endommagement.

3 Transport, manutention et stockage

▶ Stocker le produit dans son emballage d'origine.
▶ Lors du stockage, respecter les conditions environnantes permissibles pour le produit (→ Données techniques).
En cas de retour, s'assurer que le produit ou les composants sont exempts d'impuretés, en particulier de substances dangereuses et toxiques.

4 Usage prévu

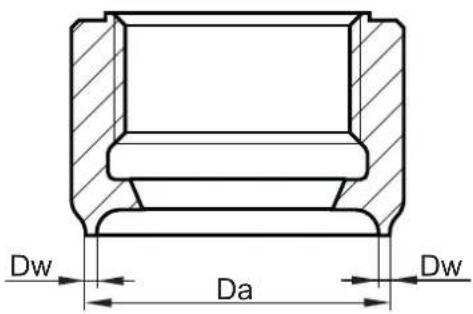

Dw Da Dw

Fig. 1: Exemple raccord à souder E30541
Dw : Epaisseur de la paroi
Da : Diamètre extérieur

Utilisation sur une pièce en T :

Le raccord à souder avec collerette convient pour une soudure avec une manchette de même dimension sur des pièces en T (→ fiche technique).

Le diamètre intérieur de la conduite principale D_H doit être au moins égal au diamètre intérieur du raccord à souder, il peut aussi être supérieur.

Diamètre intérieur raccord à souder : Da - (2 x Dw).

Grâce à la transition vers le chanfrein d'étanchéité, le raccord est accessible pour le nettoyage, malgré le faible retrait par rapport à la paroi intérieure du tube dans la pièce en T.

La distance entre la surface de la cellule de mesure (1) du capteur et la paroi intérieure du tube de la conduite principale ne doit pas dépasser le diamètre (2) de la manchette, afin de garantir un nettoyage conforme aux principes d'hygiène en vigueur.

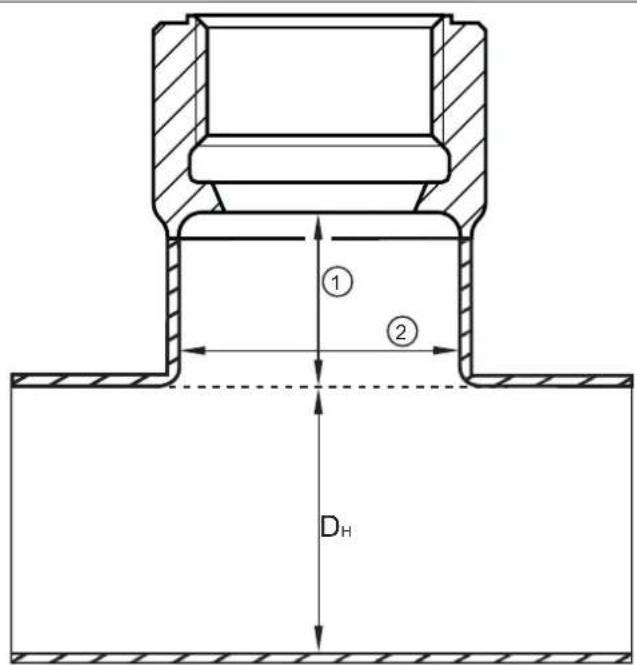

① ② D_H

Fig. 2: Exemple raccord à souder E30541 sur une pièce en T

1 : Distance entre le capteur et la paroi intérieure du tube de la conduite principale
2 : Diamètre intérieur manchette pièce en T
D_H : Diamètre intérieur de la conduite principale

Utilisation sur un tube :

Le raccord à souder avec collerette peut également être soudé à l'extrémité d'un tube de même dimension.

4.1 Remarques de base

Si la pièce de tuyauterie est soumise à un traitement supplémentaire après l'opération de soudage, par exemple par des processus d'enlèvement comme le décapage, le sablage, le microbillage ou par des processus d'application comme la pulvérisation, la peinture :

S'assurer que l'intérieur et la zone d'étanchéité du raccord ne soient pas traités ultérieurement ou endommagés.

L'opération de soudage doit être effectuée par des personnes compétentes.

Elle doit être effectuée soigneusement selon les règles de l'art.

Pendant le soudage et la phase de refroidissement suivante, le capteur ne doit pas être monté.

Pendant le soudage, utiliser des bouchons à souder ou des dispositifs de refroidissement.

Les surfaces doivent être sans souillure de tout type.

Les outils de soudage doivent être appropriés pour la matière du raccord et de la paroi.

▶ Respecter les exigences des cahiers des charges, de la pratique courante, des prescriptions, des normes et de la destination d'utilisation ainsi que de l'application.

Elles déterminent la procédure de soudage, le matériau de soudage, le mode et le type de connexion et précisent le chanfrein, la profondeur de soudage et les prescriptions concernant la surface.

5 Montage

Respecter et appliquer les règles reconnues de la technique et les prescriptions en vigueur lors du processus de soudage.

Lire attentivement et appliquer les notices d'utilisation de tous les composants utilisés.

INFORMATION IMPORTANTE

Risques pour l'installation et l'environnement lors des opérations de soudage et des travaux de finition.

▶ Tenir compte des dangers potentiels et appliquer les règles et directives en vigueur.

ATTENTION

Lors de l'opération de soudage, le raccord, le matériel environnant et le bouchon à souder peuvent s'échauffer à plus de 65 °C (149 °F).

▷ Risque de brûlures.
▶ Laisser refroidir tous les composants.

AVERTISSEMENT

Risques pour les personnes lors des opérations de soudage et des travaux de finition.

▶ Tenir compte des dangers potentiels et appliquer les règles et directives en vigueur.

5.1 Bouchon à souder

Utiliser le bouchon à souder E30435.

Le bouchon à souder absorbe l'énergie thermique et contribue à stabiliser le raccord.

▶ Informations complémentaires sur le bouchon à souder E30435 → Notice d'utilisation.
Visser à la main le bouchon à souder dans le raccord à souder.
▶ Effectuer l'opération de soudage.
Après chaque couche de soudure et une phase de refroidissement, vérifier que le filetage du raccord à souder tourne facilement. Pour ce faire, dévisser le bouchon à souder et le resserrer.
Une fois terminé, retirer le bouchon à souder du raccord à souder.

5.2 Refroidissement

Pendant l'opération de soudage, des quantités d'énergie accrues sont appliquées au raccord au niveau du cordon de soudure, énergie qui ne peut être dissipée par le bouchon à souder que de manière limitée.

Pour éviter une surchauffe du raccord :

▶ Veiller à ce que les temps de refroidissement soient suffisants.
Toutes instructions éventuelles d'un soudeur responsable permettant d'atteindre le refroidissement ciblé doivent être appliquées.
Pour un refroidissement, des poches d'eau peuvent être introduites dans un mandrin de soudage modifié de manière à ce que le raccord soit refroidi en permanence de l'intérieur.

5.3 Opération de soudage

Respecter les lignes directrices et les remarques de base suivantes :

L'opération de soudage doit être adaptée au type de soudage et la performance du dispositif de soudage doit être adaptée à l'épaisseur de la matière à souder.
Lors du soudage, éviter une surchauffe du raccord et garantir des phases de refroidissement suffisantes.
La zone d'étanchéité du raccord ne doit pas être endommagé par des projections de soudure ou similaires. Avant de commencer le soudage, assurer une protection suffisante de la zone d'étanchéité.

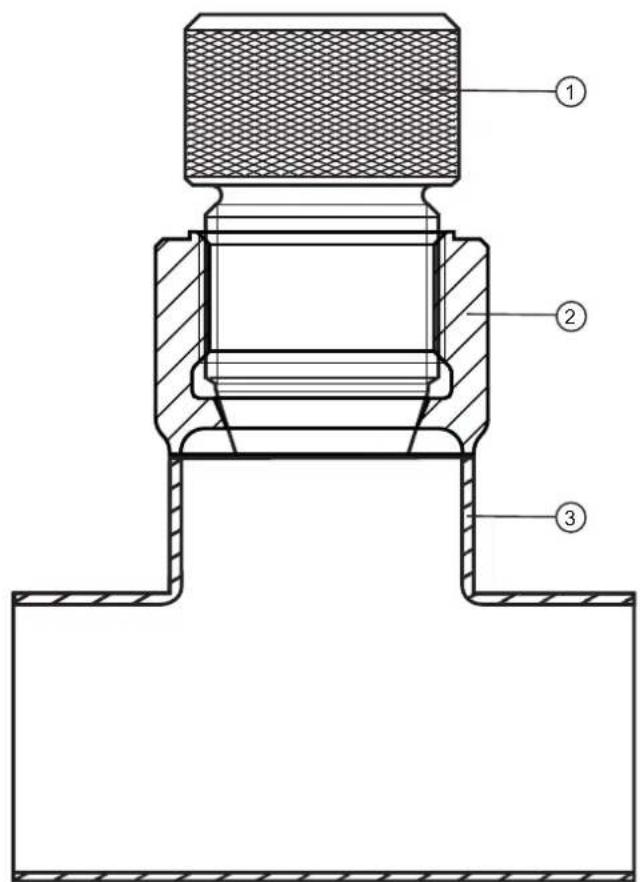

▶ Utiliser le bouchon à souder E30435 ou un adaptateur de refroidissement pour dissiper la chaleur, stabiliser et protéger la zone d'étanchéité. Bouchon à souder (→ □ 8)

1 : Bouchon à souder E30435

2 : Exemple raccord à souder E30541

3 : Pièce en T

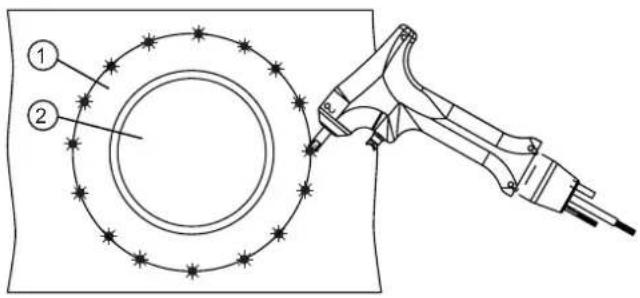

Pour obtenir un résultat de soudage optimal croiser les points de soudure en nombre suffisant.

Fig. 3: Vue de dessus

1 : Raccord à souder
2 : Bouchon à souder E30435

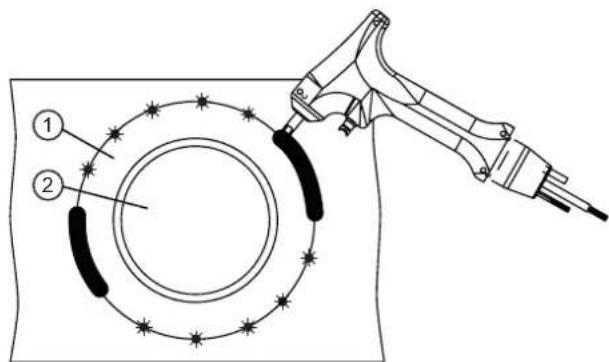

Pour obtenir un résultat de soudage optimal, appliquer les segments de soudage en procédé à pas de pèlerin et en croix.
▶ Respecter des pauses suffisantes entre les différentes sections pour qu'ils refroidissent afin d'éviter une surchauffe du raccord.

Fig. 4: Vue de dessus

1 : Raccord à souder
2 : Bouchon à souder E30435

Après chaque couche de soudure et une phase de refroidissement, vérifier que le filetage du raccord à souder tourne facilement. Pour ce faire, dévisser le bouchon à souder et le resserrer.
Une fois terminé, retirer tous les composants du raccord à souder.
Nettoyer les résidus sur le filetage du raccord sans endommager le chanfrein d'étanchéité.
Visser le capteur à la main afin de vérifier la fonctionnalité du filetage. Si le couple de serrage est trop élevé, ne pas utiliser d'outil, mais vérifier le filetage et remplacer le raccord à souder s'il est endommagé.

Après le processus de soudage, effectuer un test d'étanchéité.

5.4 Traitement de la soudure

Si un travail de finition de la surface, par exemple affilage ou polissage de la soudure est nécessaire, tout endommagement du chanfrein d'étanchéité du raccord à souder doit être exclu.

En cas de travail de finition, enlever prudemment le matériau dans la zone du chanfrein d'étanchéité.
▶ Le chanfrein d'étanchéité pour le joint du capteur sur le raccord à souder doit rester intact.

Utiliser les dispositifs et équipements de protection conformément aux spécifications du produit, aux conditions de montage et aux conditions d'environnement.

Lire et utiliser les notices d'utilisation et les consignes de sécurité des outils utilisés.

6 Mise en service

Avant la mise en service du système : vérifier l'étanchéité de tous les composants.
▶ Mise en service du capteur : → Notice d'utilisation du capteur.

7 Elimination

S'assurer d'une élimination écologique du produit ou les composants après l'usage selon les règlements nationaux en vigueur.
