Type de produit	Raccord pour sonde de température à souder
Marque	IFM
Modèle	E30407
Matériau	Acier inoxydable 1.4404 (316L)
Connexion	À souder sur canalisation
Diamètre de sonde compatible	Adapté pour tige de capteur standard (ø 6 mm typique)
Pression maximale de service	16 bar (estimation)
Température de fonctionnement	-40 °C à +200 °C (estimation)
Couple de serrage préconisé	8–10 Nm
Composants fournis	Écrou, bague de serrage, raccord soudable
Fonction principale	Fixation étanche d’un capteur de température dans une canalisation
Installation	Soudage par personnel qualifié
Entretien	Vérifier périodiquement l’étanchéité du raccord
Nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser des outils adaptés ; respecter le couple de serrage
Pièces détachées disponibles	Écrou et bague de serrage
Garantie	2 ans (sous réserve des conditions IFM)

FOIRE AUX QUESTIONS - E30407 IFM

Comment installer le raccord E30407 ?

Le raccord doit être soudé par un professionnel. Après soudure et refroidissement, glissez l'écrou puis la bague de serrage sur la tige du capteur, insérez le capteur dans le raccord, et serrez l'écrou à la main avant de le bloquer avec un outil à un couple de 8-10 Nm.

Quel type de soudage utiliser ?

Utilisez une méthode de soudage adaptée à l'acier inoxydable 1.4404 (316L) (par exemple TIG). Veillez à ne pas déformer le raccord.

Quel est le couple de serrage recommandé ?

Le couple de serrage préconisé est de 8 à 10 Nm. Un serrage excessif peut endommager le joint ou le capteur.

Le raccord est-il compatible avec tous les capteurs IFM ?

Ce raccord est conçu pour les capteurs de température IFM à tige droite. Vérifiez le diamètre de la tige (généralement 6 mm) et la longueur d'insertion.

Peut-on visser le raccord sans soudure ?

Non, le raccord E30407 est prévu pour être soudé directement sur la canalisation. Il ne dispose pas de filetage.

Comment entretenir ce raccord ?

Vérifiez régulièrement l'étanchéité. Nettoyez l'extérieur avec un chiffon doux. En cas de fuite, resserrez l'écrou au couple prescrit ou remplacez les joints.

Quelle est la pression maximale supportée ?

Bien que non spécifiée, ce type de raccord en acier inoxydable supporte généralement jusqu'à 16 bar en usage standard.

Peut-on utiliser ce raccord pour des liquides alimentaires ?

Le matériau 1.4404 (316L) est adapté au contact alimentaire. Cependant, vérifiez la conformité de l'ensemble de l'installation avec les normes en vigueur.

Comment remplacer la bague de serrage ?

Dévissez l'écrou, retirez l'ancienne bague et glissez la nouvelle sur la tige du capteur, chanfrein vers la sonde. Remontez et serrez à 8-10 Nm.

Où trouver les pièces détachées ?

Les pièces de rechange (écrou, bague de serrage) sont disponibles auprès d'IFM ou de revendeurs agréés. Consultez le site officiel.

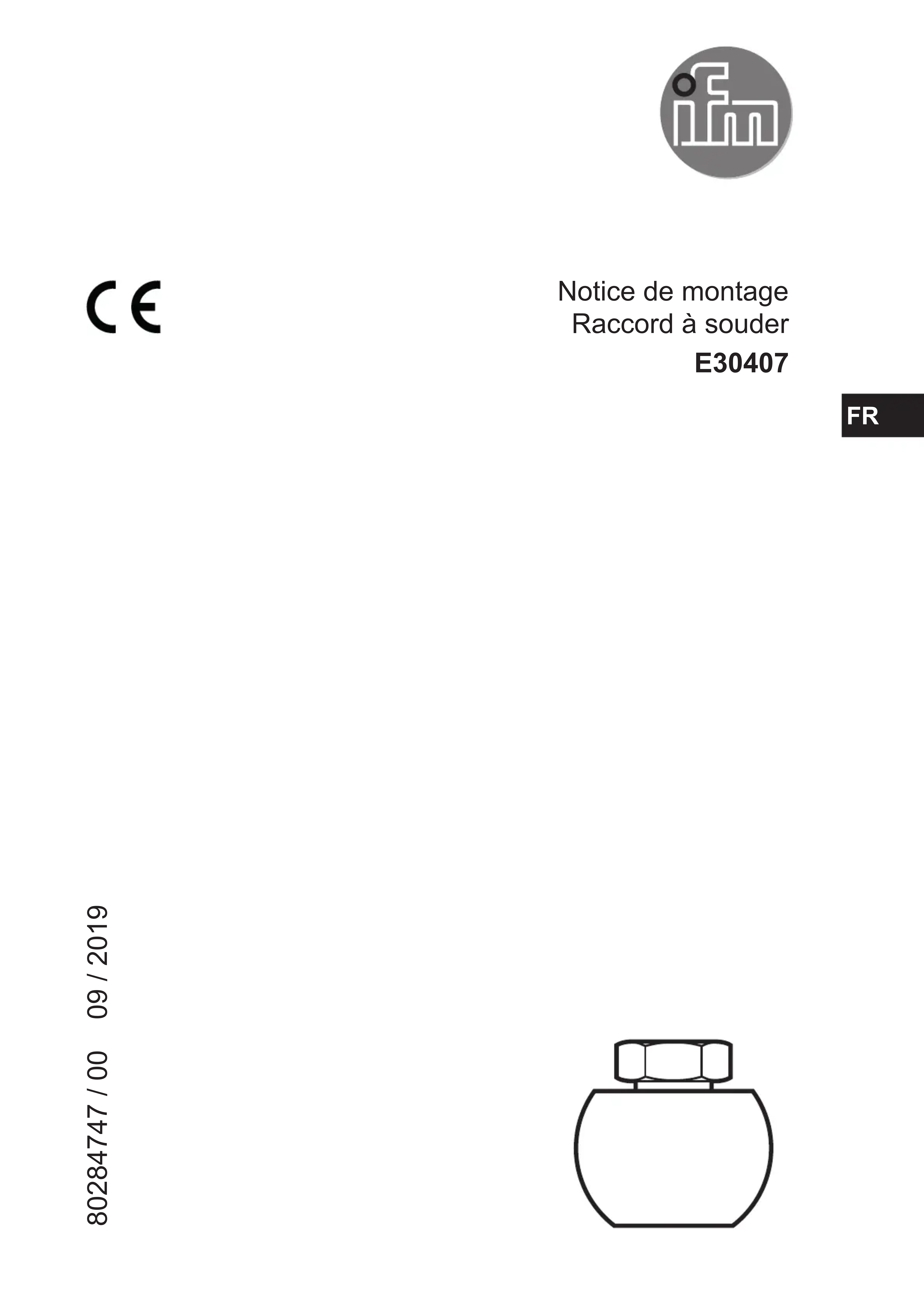

MODE D'EMPLOI E30407 IFM

• écrou
• bague de serrage
• raccord

2 Montage

Le raccord doit être soudé par du personnel qualifié.

▶ Utiliser une méthode de soudage qui est adaptée à la matière (acier inox 1.4404 (316L)).
▶ S'assurer que le raccord ne se déforme pas.
▶ Laisser refroidir le raccord.

Glisser l'écrou (1) sur la tige du capteur de température.
Glisser la bague de serrage (2) sur la tige du capteur de température.

L'extrémité chanfreinée doit être orientée vers le bout de la sonde.

▶ Insérer le capteur avec l'écrou et la bague de serrage dans le raccord (4).
▶ Serrer l'écrou à la main.

Faire glisser le capteur à la profondeur d'installation souhaitée.
Maintenir le capteur dans cette position et serrer l'écrou à l'aide d'un outil approprié avec un couple de serrage de 8-10 Nm.
