IGS703 - Capteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur inductif
Marque	IFM
Modèle	IGS703
Catégorie	Capteur industriel
Matériau du boîtier	Acier inoxydable
Dimensions du filetage	M18 x 1
Diamètre du capteur	18 mm
Distance de détection (Sn) encastré	8 mm
Distance de détection (Sn) non encastré	12 mm
Alimentation	DC 10-30 V
Sortie	PNP / NPN, NO / NF
Connexion électrique	Câble 4 mm, longueur standard 2 m
Rayon de courbure du câble	40 mm
Couple de serrage max.	50 Nm (recommandé 25 Nm avec rondelle frein)
Température de fonctionnement	-25 °C à +70 °C
Indice de protection	IP67
Poids	Environ 100 g
Fonctions principales	Détection sans contact de pièces métalliques
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter solvants
Sécurité	Respecter les consignes de montage et tensions
Pièces détachées et réparabilité	Aucune pièce réparable, remplacer l'appareil

FOIRE AUX QUESTIONS - IGS703 IFM

Quelle est la distance de détection maximale du capteur IGS703 ?

La distance de détection nominale est de 8 mm en montage encastré et 12 mm en montage non encastré.

Comment raccorder électriquement le capteur IFM IGS703 ?

Le câble comporte trois fils : marron (+), noir (sortie) et bleu (-). La sortie peut être configurée en PNP ou NPN selon le modèle. Consultez le schéma de la notice.

Quel couple de serrage appliquer pour le montage ?

Le couple de serrage maximal est de 50 Nm. Il est recommandé d'utiliser 25 Nm avec une rondelle frein pour éviter d'endommager le filetage.

Le capteur IGS703 est-il adapté à une utilisation en extérieur ?

Oui, il possède un indice de protection IP67, ce qui le rend résistant à la poussière et aux projections d'eau.

Quelle est la plage de température de fonctionnement ?

Le capteur fonctionne dans une plage de température de -25 °C à +70 °C.

Puis-je utiliser le capteur pour détecter des matériaux non métalliques ?

Non, ce capteur inductif ne détecte que les matériaux métalliques (ferreux ou non ferreux).

Comment nettoyer le capteur IGS703 ?

Nettoyez la surface avec un chiffon sec et doux. N'utilisez pas de solvants agressifs.

Le capteur est-il réparable en cas de panne ?

Non, le capteur est scellé et ne contient aucune pièce réparable. En cas de dysfonctionnement, il doit être remplacé.

Quelle est la fréquence de commutation typique ?

La fréquence de commutation est généralement de 100 Hz pour ce type de capteur. Consultez la fiche technique pour la valeur exacte.

Comment éviter les interférences entre plusieurs capteurs ?

Respectez une distance minimale entre les capteurs : pour le montage encastré, espacez-les d'au moins 2 x Sn (16 mm), et pour le non encastré, d'au moins 3 x Sn (36 mm).

MODE D'EMPLOI IGS703 IFM

取扱説明書

IFSxxx

IGSxxx

IISxxx

1 安全の為の注意

・センサの設置時及びご使用前に以下の説明と事前注意事項を必ずお読みください。
- 本取扱説明書はご使用の際にいつでもご覧頂けますよう大切に保管してください。

2 取付

埋込式 非埋込式 相互干渉
		Sn:検出距離d:センサの直径H:取付け穴N:ナット寸法

同タイプの装置を複数取付ける際に、装置を反対方向または並列に取付ける場合は、一定の最小距離を保つ必要があります。

タイプ ねじ山	Sn 埋込式 Sn 非	埋込式 d
IFS M12×1 4 m	m 7 mm 12 mm	12.5 ~ 13 mm	17 mm 25 Nm
IGS M18×1 8 mm	12 mm 18 mm	18.5 ~ 19 mm	24 mm 50 Nm
IIS M30×1.5 15	mm 22 mm 30	mm 30.5 ~ 31 mm	36 mm 195 Nm

*)最大締付トルクを超えないようにしてください。取付時はナットとロックワッシャーを使用し、グリスは使わないでください。取付条件や表面の材質によっては、安全かつ確実に取付けるため、表示されている値の半分のトルクで取付けることを推奨します。

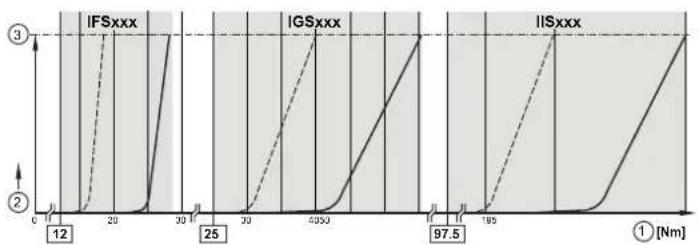

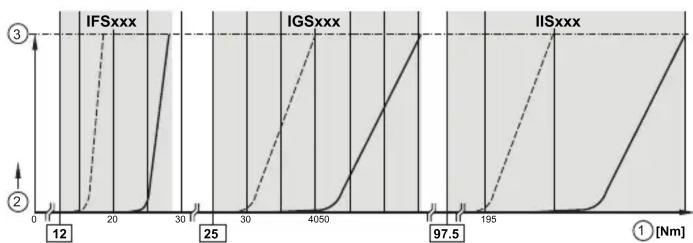

ロックワッシャーによる取付時の締付トルク

1：トルク 潤滑済み
2：劣化 グリス不使用
3：最終警告 ifm推奨

3 電気接続

PNP NPN

BN：茶 BK：黑

BU：青

ケーブル直径4.0 mm、曲げ半径40.0 mm。
