Caractéristiques	Détails
Type de machine	Machine à laver
Capacité de lavage	9 kg
Vitesse d'essorage	1400 tours/minute
Classe énergétique	A+++
Programmes de lavage	12 programmes, incluant coton, synthétique, délicat, rapide, etc.
Affichage	Écran LED
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	70 kg
Niveau sonore	54 dB (lavage), 76 dB (essorage)
Système de sécurité	Protection contre les débordements, verrouillage enfant
Maintenance	Filtres à nettoyer régulièrement, entretien du tambour recommandé
Garantie	2 ans

FOIRE AUX QUESTIONS - SL9404AIDV SVAN

Que faire si ma machine à laver SVAN SL9404AIDV ne démarre pas ?

Vérifiez que la machine est correctement branchée et que la prise fonctionne. Assurez-vous également que le robinet d'eau est ouvert et que la porte est bien fermée.

Comment résoudre un problème de bruit excessif pendant le lavage ?

Vérifiez que la machine est de niveau et que les pieds sont bien réglés. Assurez-vous également qu'il n'y a pas d'objets étrangers dans le tambour.

Pourquoi ma machine à laver SVAN SL9404AIDV ne vidange-t-elle pas ?

Vérifiez le filtre de vidange et le tuyau de vidange pour vous assurer qu'ils ne sont pas obstrués. Si le problème persiste, contactez un technicien.

Comment nettoyer le tambour de ma machine à laver ?

Pour nettoyer le tambour, lancez un cycle à vide à haute température avec un produit de nettoyage spécifique pour machines à laver ou avec du vinaigre blanc.

Que faire si l'affichage de la machine indique une erreur ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. En général, vous pouvez essayer de débrancher la machine, d'attendre quelques minutes, puis de la rebrancher.

Comment utiliser le programme de lavage délicat ?

Sélectionnez le programme délicat sur le panneau de commande et ajustez la température si nécessaire. Chargez les vêtements délicats et démarrez le cycle.

Est-il possible d'ouvrir la porte pendant un cycle de lavage ?

La porte ne peut pas être ouverte pendant le cycle de lavage. Attendez que le cycle soit terminé ou que la machine affiche 'porte déverrouillée'.

Comment éviter les mauvaises odeurs dans ma machine à laver ?

Laissez la porte de la machine ouverte après chaque utilisation pour permettre à l'humidité de s'évaporer. Nettoyez régulièrement le filtre et le tambour.

Quels types de détergents puis-je utiliser avec ma machine à laver ?

Utilisez des détergents adaptés aux machines à laver et respectez les recommandations de dosage indiquées sur l'emballage.

MODE D'EMPLOI SL9404AIDV SVAN

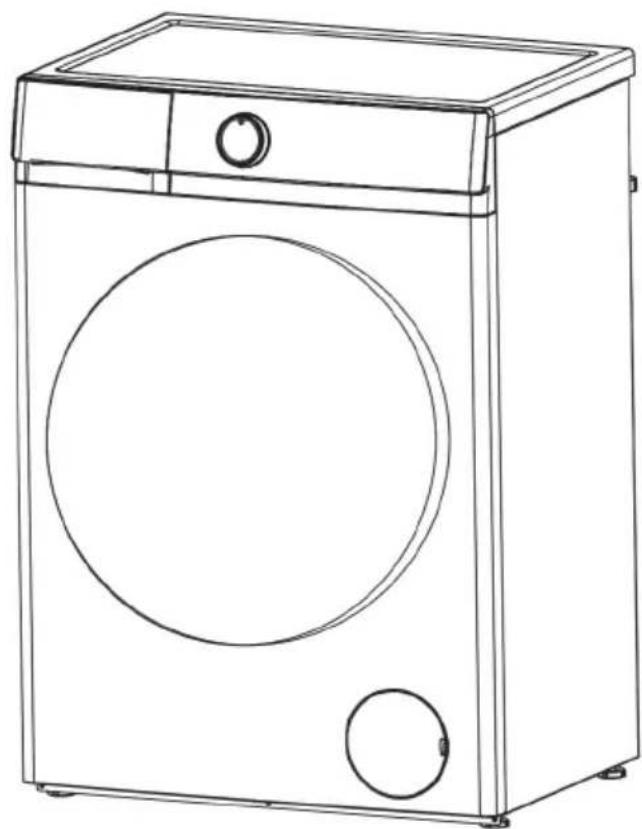

Lave-linge automatique à tambour manuel de l'utilisateur

Merci d'avoir choisi notre lave-linge. Il est essentiel de lire attentivement ce manuel avant l'installation et la première utilisation.

Préface

Ce lave-linge est conforme aux exigences de sécurité actuelles.

Cependant, une utilisation inappropriée peut entraîner des blessures corporelles et des dommages matériels.

Pour éviter les accidents et les dommages au lave-linge, lisez attentivement ce manuel avant de l'utiliser pour la première fois. Il contient des informations importantes sur l'installation, la sécurité, l'utilisation et l'entretien.

Conservez ce manuel dans un endroit sûr pour toute consultation future.

Table des matières

• Avis de sécurité.....1 • Pièces et caractéristiques.... 4 • Installation....6 • Fonctions du panneau de contrôle..... 8 • Comment utiliser le lave-linge 12 • Nettoyage et entretien 14 • Guide de dépannage...... 16 • Paramètres...... 17 • Schéma électrique 20

Attention

Lisez et comprenez attentivement ces instructions de sécurité avant utilisation. Les éléments indiqués ici sont des mesures de sécurité très importantes et doivent être suivis. Nous ne pouvons être tenus responsables des dommages causés par le non-respect des consignes de sécurité ou par une mauvaise utilisation de l'appareil.

Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, sauf s'ils sont constamment surveillés.

Les tuyaux d'alimentation neufs fournis avec l'appareil doivent être utilisés, tandis que les anciens ne doivent pas être réutilisés.

Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, sauf si elles ont été encadrées ou instruites sur l'utilisation sécurisée de l'appareil par une personne responsable.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Les enfants âgés de 8 ans ou plus et les personnes ayant des capacités réduites peuvent utiliser l'appareil uniquement sous surveillance ou après avoir reçu des instructions claires sur son utilisation en toute sécurité.

Cet appareil est destiné à un usage domestique et à des applications similaires. Les ouvertures de ventilation situées à la base ne doivent pas être obstruées par des tapis.

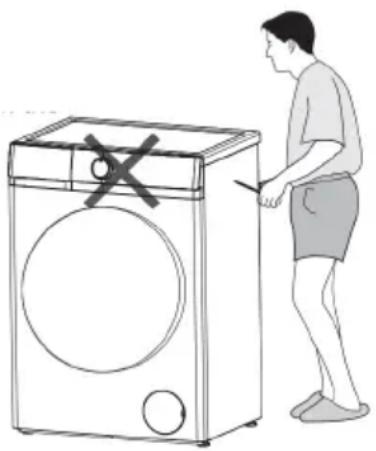

Précautions pour l'installation et l'utilisation

• Avant d'installer la machine, vérifiez qu'il n'y a pas de dommages visibles. • N'installez ni n'utilisez une machine endommagée.
• Avant de raccorder la machine au réseau électrique, assurez-vous que les données de la plaque signalétique (tension et courant) correspondent à l'alimentation électrique. En cas de doute, consultez un électricien qualifié.
• La sécurité électrique de ce lave-linge ne peut être garantie que si le système de mise à la terre est conforme aux normes locales et nationales de sécurité.
• Il est essentiel que ce dispositif soit présent et correctement vérifié. En cas de doute sur la sécurité de l'installation électrique, consultez un électricien qualifié.

- Le fabricant ne peut être tenu responsable des éventuels dommages dus à un système de mise à la terre inadéquat.

- Ne raccordez pas le lave-linge au réseau électrique via une rallonge. Les rallonges ne garantissent pas la sécurité nécessaire à l'appareil.

- Les réparations non autorisées peuvent entraîner des dangers pour l'utilisateur.

• Le fabricant décline toute responsabilité pour les réparations non autorisées.
• Les réparations doivent être effectuées uniquement par un technicien du service agréé.
• Assurez-vous que la machine n'est pas branchée sur le secteur pendant la maintenance ou après une réparation avant que le travail soit terminé.

Si le câble de connexion est endommagé ou cassé, il doit être remplacé exclusivement par un technicien du service agréé afin de protéger l'utilisateur contre d'éventuels dangers.

Les composants défectueux doivent être remplacés uniquement par des pièces d'origine du fabricant.

Ce n'est qu'avec ces pièces qu'il est possible de garantir le respect des normes de sécurité de la machine.

Les réparations doivent être effectuées exclusivement par le fabricant, son service agréé ou un personnel qualifié pour éviter tout risque. Le fabricant n'est pas responsable des éventuels dommages causés par des interventions non autorisées.

N'essayez jamais de réparer vous-même un appareil défectueux ou présumé tel : vous pourriez mettre votre vie et celle des autres en danger.

Seuls les spécialistes autorisés sont habilités à effectuer ce type d'intervention.

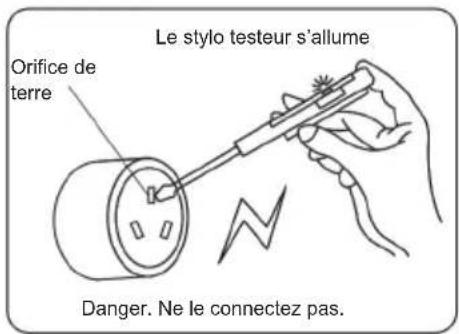

Le stylo testeur s'allume

• Utilisez une multiprise spéciale et certifiée. • Assurez-vous que le trou de mise à la terre de la multiprise n'est pas sous tension. - Vérifiez que le trou de mise à la terre de la multiprise est correctement relié à la terre. - Si les conditions ci-dessus ne sont pas remplies, contactez un électricien qualifié pour effectuer les corrections nécessaires avant d'utiliser le lave-linge.

Le stylo testeur s'allume Orifice de terre Danger. Ne le connectez pas.

Note

ÇETTE MACHINE À LAVER DOIT ÊTRE RACCORDEE À LA TERRE.

Paramètres Techniques

Paramètre	Modèle
Puissance	220-240V~/50Hz
Capacité de lavage	kg
Puissance nominale	1600W
Pression d'eau	0.02-0.8MPa
Poids net / Poids brut	60kg/63kg

Modèles : SL9404AIDV

La période de garantie des pièces de rechange est de 2 ans.

Si vous avez besoin d'une pièce de rechange, veuillez contacter notre service client.

Pour des réparations professionnelles, veuillez contacter notre service client.

Site Web
Adresse
Numéro de téléphone :	960600034
E-mail	[e-mail]

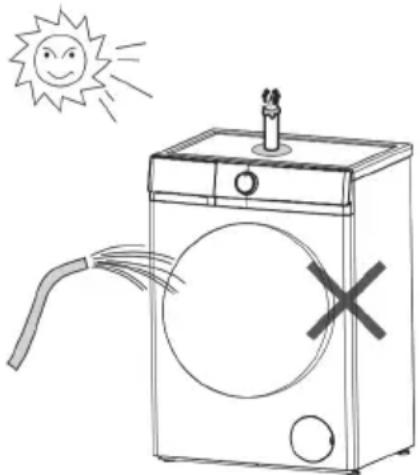

Utilisation correcte

• Pour éviter les risques de blessures ou de dommages à la machine, ne l'installez pas dans un endroit humide ou exposé à la pluie.
• N'installez pas la machine dans un endroit exposé à la lumière directe du soleil, car cela pourrait endommager le plastique ou d'autres composants. Cela réduirait la durée de vie de la machine.
• N'installez pas la machine dans des endroits où des températures inférieures à zéro peuvent se produire. Les tuyaux gelés peuvent éclater ou se fissurer. Le système de contrôle électronique pourrait être affecté par les basses températures.

- Ne nettoyez pas la machine avec des jets d'eau.

• Tenez la machine éloignée du feu ou de sources de chaleur.

- Avant d'utiliser la machine pour la première fois, assurez-vous que les boulons de transport à l'arrière de l'appareil ont été retirés. Sinon, cela pourrait endommager la machine et les meubles ou appareils électroménagers proches pendant l'essorage.

- Fermez le robinet d'eau si vous n'utilisez pas la machine pendant une période prolongée (par exemple, vacances), surtout s'il n'y a pas d'évacuation à proximité.

- Ne lavez pas de vêtements qui repoussent l'eau (comme des imperméables) dans la machine.

- Retirez le linge uniquement lorsque le tambour a complètement cessé de tourner. Mettre la main dans un tambour en mouvement est extrêmement dangereux et peut causer des blessures.

- Ne montez pas sur la machine et ne placez pas d'objets dessus afin d'éviter des chutes ou des dommages à l'appareil, comme des déformations sur les parties en plastique du couvercle.

- Le verrouillage électromagnétique de la porte peut se désactiver deux minutes après la fin du cycle ou s'ouvrir pour des raisons de sécurité.

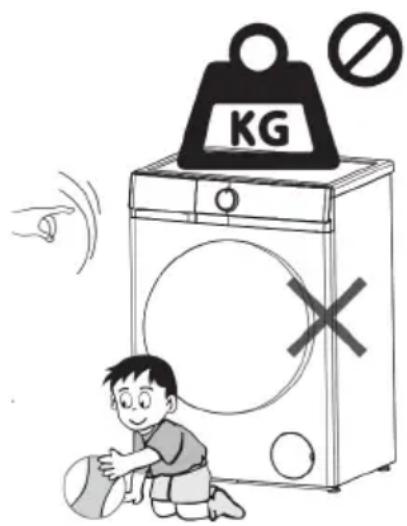

Sécurité des enfants

- Gardez les enfants éloignés de la machine à tout moment. Pour éviter tout risque de blessure, ne permettez pas aux enfants de grimper ou de jouer dessus, autour d'elle ou avec ses commandes. Surveillez-les pendant que la machine est en fonctionnement.

- Les enfants plus âgés ne doivent utiliser la machine que si son fonctionnement leur a été clairement expliqué et s'ils sont capables de l'utiliser en toute sécurité, en connaissant les risques liés à une mauvaise utilisation.

- Pour les machines avec hublot, sachez que le verre peut devenir chaud lorsque le lavage se fait à haute température. Ne laissez pas les enfants le toucher.

KG

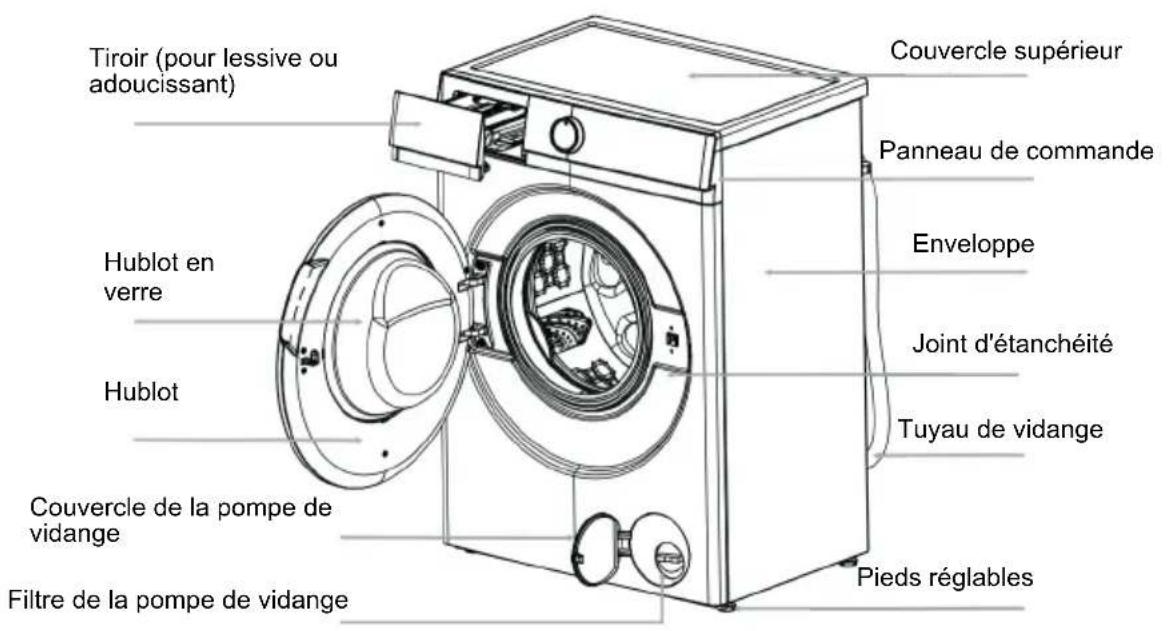

Tiroir (pour lessive ou adoucissant) Couvercle supérieur Panneau de commande Enveloppe Hublot en verre Joint d'étanchéité Hublot Tuyau de vidange Couvercle de la pompe de vidange Filtre de la pompe de vidange Pieds réglables

Nota

Dévissez le filtre de la pompe de vidange pour évacuer l'eau lorsque la machine à laver n'est pas utilisée pendant une longue période.

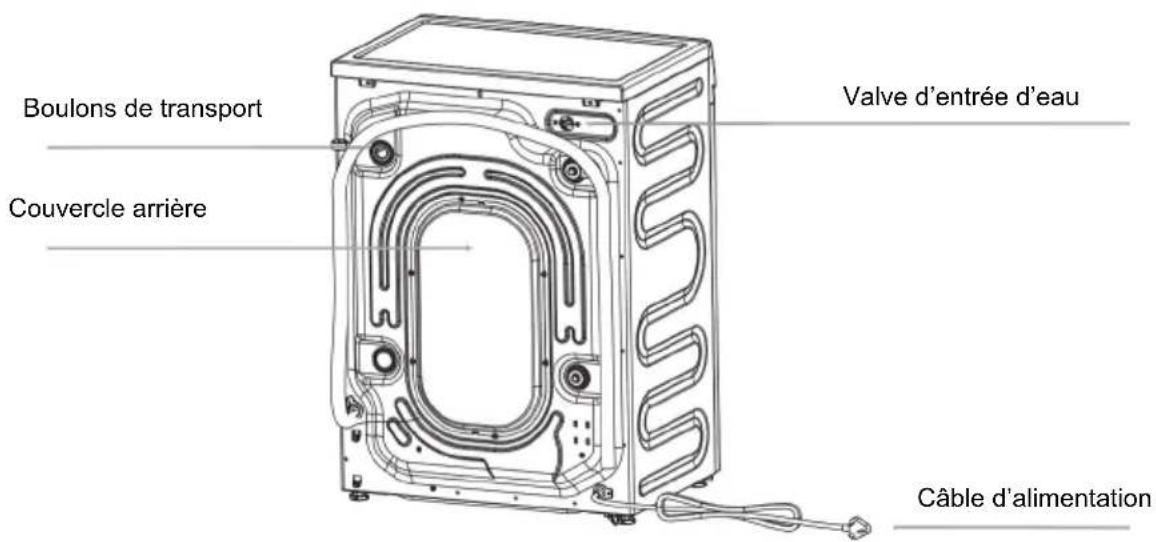

Boulons de transport Couvercle arrière Valve d'entrée d'eau Câble d'alimentation

Nota

Le dessin de la machine dans ce manuel est utilisé uniquement à titre illustratif. Il peut différer du modèle que vous avez acheté.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée afin d'éviter tout danger.

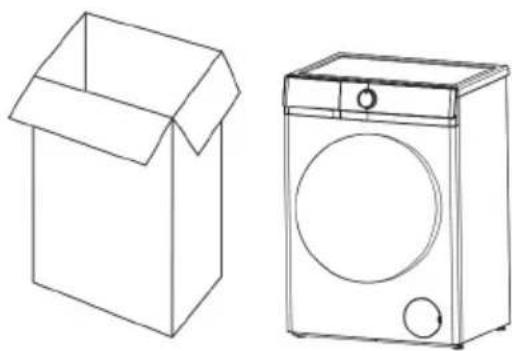

Retrait de l'emballage

• Retirez tout l'emballage (y compris la base en mousse), sinon des vibrations et des bruits peuvent se produire.
• Éliminez correctement tous les matériaux d'emballage et gardez-les hors de portée des enfants. Risque d'étouffement !
• Il est normal que des gouttes d'eau apparaissent sur le sac plastique de l'emballage et sur la vitre du hublot, dues à l'eau résiduelle restée dans le tambour lors du contrôle final.

• Assurez-vous d'avoir reçu tous les articles listés ci-dessous.

Accessorie AccessorieNom NomQté. Qté					.
		1		Pièce en "U"Tuyau d'arrivée
	Bouchons pour boulons de transport	4		Manuel	1

Retrait des boulons de transport

• Retirez tous les boulons de transport à l'arrière de la machine à l'aide d'outils adaptés.
• Bouchez les trous avec les bouchons fournis pour les boulons de transport.

⚠ Remarque : De fortes vibrations, des bruits ou des dysfonctionnements peuvent survenir si les boulons de transport ne sont pas retirés.

- Conservez les boulons de transport pour de futurs déplacements. Chaque fois que la machine est transportée, les boulons de transport doivent être réinstallés.

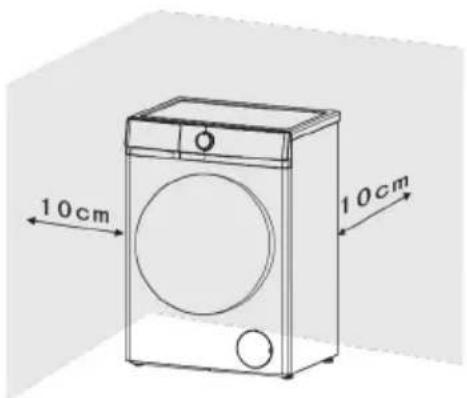

Exigences relatives au lieu d'installation

• Un sol en béton est la surface d'installation la plus adaptée pour un lave-linge, car il est beaucoup moins sujet aux vibrations pendant l'essorage que les sols en bois ou recouverts de moquette.
• La machine doit être bien de niveau et positionnée de manière stable. La distance entre la machine et le mur doit être supérieure à 10 cm.
• Pour éviter les vibrations pendant l'essorage, la machine ne doit pas être installée sur des revêtements de sol souples.

La machine doit être parfaitement à niveau sur ses quatre pieds afin de garantir un fonctionnement sûr et correct.

Une mauvaise installation peut provoquer des vibrations, du bruit et faire bouger la machine.

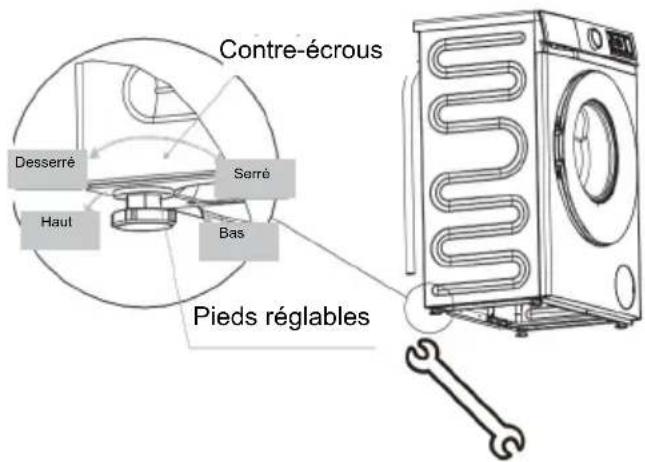

Pour effectuer les opérations suivantes lorsque la machine n'est pas de niveau :

• Utilisez une clé pour tourner le contre-écrou dans le sens horaire. Puis tournez en même temps les contre-écrous et les pieds réglables pour les dévisser.
• Maintenez fermement les pieds réglables avec une clé à pipe.
• Revissez ensuite le contre-écrou avec la clé jusqu'à ce qu'il adhère fermement à la structure.
• Desserrez les contre-écrous à l'aide d'une clé de 17 mm et d'une cale de 5 mm d'épaisseur.

Contre-écrous Desserré Serré Haut Bas Pieds réglables

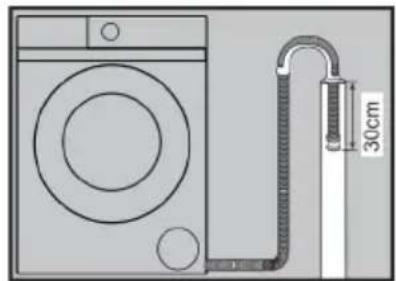

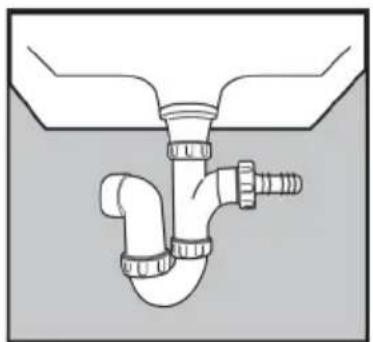

Exigences relatives au lieu d'installation

• Un sol en béton est la surface d'installation la plus adaptée pour un lave-linge, car elle est beaucoup moins sujette aux vibrations pendant l'essorage que les sols en bois ou recouverts de moquette.
• La machine doit être parfaitement de niveau et installée en toute sécurité. La distance entre la machine et le mur doit être supérieure à 10 cm.
• Pour éviter les vibrations pendant l'essorage, la machine ne doit pas être installée sur des sols souples.

Pièce en "U" fournie

Raccordement de l'arrivée d'eau

• Choisissez un robinet adapté et assurez-vous que la sortie est plate.
• Raccordez le tuyau d'arrivée fourni avec la machine à un robinet avec un filetage de 3/4". • N'utilisez pas de tuyaux usagés.
• L'installation doit être conforme aux normes locales en matière d'approvisionnement en eau et de construction.

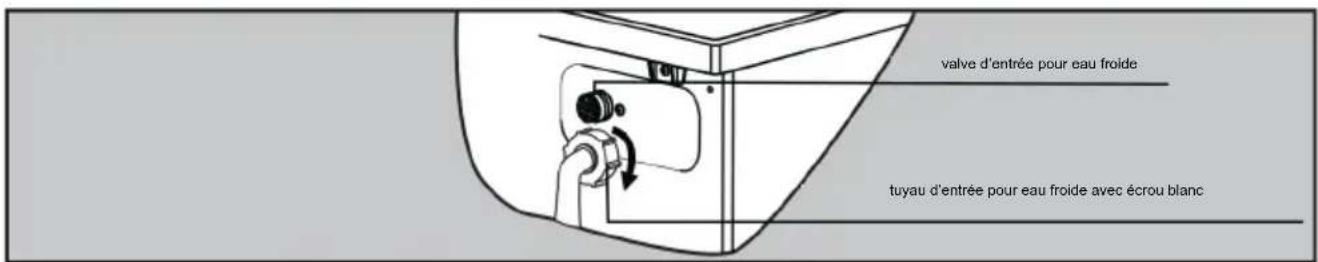

Lorsque la machine possède une valve d'entrée à l'arrière, elle doit être connectée à une alimentation en eau froide.

valve d'entrée pour eau froide tuyau d'entrée pour eau froide avec écrou blanc

Programmes : Page 10 Affichage : Page 10 Boutons : Page 11

Affichage

L'affichage indique les réglages actuels, les options ou les informations pertinentes.

L'affichage numérique peut indiquer :

• Durée du programme • Vitesse - Température - Nombre de rinçages • Temps de départ différé - Codes d'erreur

Icône	Signification
	Départ différé : le voyant sous cette icône s'allume lorsque le temps de départ différé est affiché.
	Verrouillage de la porte : le voyant sous cette icône s'allume lorsque le verrou de porte est activé.
	Verrouillage enfants : le voyant sous cette icône s'allume lorsque cette fonction est activée.
	Lavage vapeur : le voyant sous cette icône s'allume lorsque la fonction vapeur est sélectionnée.
	Rinçage+ : cette icône s'allume lorsqu'elle est sélectionnée. Effectue un rinçage supplémentaire.

Utilisation

Boutons

Voici les instructions concernant les boutons et leurs options de réglage.

1. Vitesse

Appuyez plusieurs fois sur ce bouton pour modifier la vitesse d'essorage.

2. Temp.

Appuyez plusieurs fois sur ce bouton pour modifier la température de lavage.

3. Rinçage+

Appuyez plusieurs fois sur ce bouton pour modifier le nombre de rinçages.

4. Départ différé

Appuyez plusieurs fois sur ce bouton pour modifier le temps de départ différé.

5. Démarrer/pause (▶ II)

Appuyez sur ce bouton pour démarrer ou mettre en pause un cycle de lavage.

Pour ajouter du linge pendant le cycle, maintenez ce bouton enfoncé pendant 3 secondes

La machine évacuera l'eau si le niveau est trop élevé.

(Le verrou PTC ne permet pas d'ajouter des vêtements.)

La fonction de rajout n'est pas disponible si la température de l'eau est trop élevée.

6. Verrouillage enfant ("vitesse" + "temp.")

Lorsque la machine démarre, appuyez simultanément sur les boutons "Vitesse" et "Temp." pendant 3 secondes.

Le voyant du verrou enfant s'allume, la fonction est activée.

Appuyez de nouveau pendant 3 secondes pour désactiver cette fonction.

Lorsque le verrou enfant est activé, seul le bouton d'arrêt est actif; les autres touches sont désactivées.

Pour votre sécurité, n'appuyez pas sur le bouton " " et ne sortez pas le linge pendant que la machine fonctionne.

La température de l'eau peut être élevée et provoquer des brûlures.

Le verrou de la porte s'ouvrira automatiquement à la fin du cycle de lavage, une fois que la température du tambour sera descendue.

Options et fonctions pour les programmes

9KG

Programme	Charge Max (kg)	Température Max (°C)	Vitesse d'essorage max (tr/min)	Type de lavage et recommandations
Mixte	8	60	1400	Linge robuste légèrement à normalement sale en coton, lin, fibres synthétiques et leurs mélanges. Ne laver que des couleurs similaires ensemble.
Eco 40-60	9	—	1400	Linge en coton normalement sale. Programme le plus favorable en termes de consommation combinée d'eau et d'énergie. Base pour les valeurs indiquées sur l'étiquette énergie.
Coton 20°C	9	20	1400	Coton, lin ou tissus mélangés contenant du coton.
Express 30'	5	—	1000	Petites charges nécessitant un rafraîchissement rapide. Adapté aux articles lavables dans un programme coton.
Express 15'	2.5	—	1000	Petites charges nécessitant un rafraîchissement rapide. Adapté aux articles lavables dans un programme coton.
Nettoyage tambour	0	90	600	Programme utilisé pour nettoyer le tambour. Ne pas mettre de linge dans le tambour pendant ce programme.
Synthétiques	6	60	800	Tissus synthétiques ou mélangés, sous-vêtements, vêtements colorés, T-shirts non rétrécissables.
Délicats	2.5	40	600	Linge délicat en tissus fins ou soie, nécessitant un traitement doux.
Lavage vapeur	5	90	800	Coton, sous-vêtements, draps, oreillers, vêtements d'enfants.
Rinçage+Essorage	—	—	1400	Ce programme sert au rinçage des vêtements. Ne pas ajouter de détergent.
Essorage	—	—	1400	Essorage séparé pour linge coton ou en lin.

Le bruit et le taux d'humidité résiduelle sont influencés par la vitesse d'essorage : plus la vitesse d'essorage est élevée pendant la phase d'essorage, plus le bruit est important et plus le taux d'humidité résiduelle est faible.

Avant de laver les vêtements pour la première fois, il est nécessaire d'effectuer un cycle complet sans linge.

Pour ce faire :

1. Brancher l'alimentation et ouvrir le robinet.
2. Appuyer sur le bouton Power pour allumer la machine et sélectionner le programme Coton 20 °C.
3. Appuyer sur le bouton Départ/Pause.

Cela permet d'éliminer l'eau résiduelle laissée dans la cuve lors du contrôle qualité du fabricant.

Préparation au lavage

1. Raccorder correctement le tuyau d'arrivée d'eau et ouvrir le robinet.
2. Après avoir vérifié que la prise électrique est correctement mise à la terre, brancher la fiche.
3. Placer correctement le tuyau de vidange.

Préparation du linge

1. Trier le linge par couleur et selon les étiquettes d'entretien.
2. La plupart des vêtements ont une étiquette à l'intérieur du col ou sur les coutures latérales.
3. S'assurer que les poches sont vides. Les objets étrangers (clés, pièces, stylos, briquets, etc.) peuvent endommager les vêtements et la machine.
4. Fermer les fermetures éclair, crochets et œillets avant le lavage.
5. Les tissus foncés déteignent souvent : il est conseillé de les laver plusieurs fois séparément avant de les mélanger à d'autres vêtements. Laver le blanc et les couleurs séparément.
6. Les articles très sales ou tachés doivent être prétraités avec du détergent liquide, détachant, etc.
7. Retourner les vêtements qui peluchent ou dont la surface est en laine avant de les mettre dans la machine.

Schema 1

Schema 2

Charger le linge dans la machine

Ouvrir le hublot et charger librement le linge dans le tambour.

Mélanger les grandes et petites pièces donne de meilleurs résultats et aide à répartir la charge uniformément pendant l'essorage.

L'utilisation la plus efficace en énergie et en eau s'obtient avec une charge complète.

Cependant, ne pas surcharger, car cela provoque des plis et réduit l'efficacité du lavage.

S'assurer qu'aucun vêtement n'est coincé entre la porte et le joint.

Utilisation du tiroir à lessive

1. Ouvrir le tiroir et ajouter la quantité appropriée de détergent dans le compartiment principal, marqué par "Il" ou "♥".
2. Ajouter l'adoucissant dans le compartiment marqué "★" ou "★".
3. Ne pas dépasser le niveau maximum indiqué.
4. Fermer le tiroir.

La quantité correcte de produit dépend de :

• La quantité de linge • Le niveau de saleté du linge :

• Légèrement sale : aucune tache visible, éventuellement une légère odeur corporelle.
• Sale normal : saleté visible ou quelques petites taches.
• Très sale : saleté visible, taches importantes et/ou saleté sèche.

• La dureté de l'eau

Il est recommandé d'utiliser de la lessive en poudre à faible mousse pour tous les programmes de lavage.

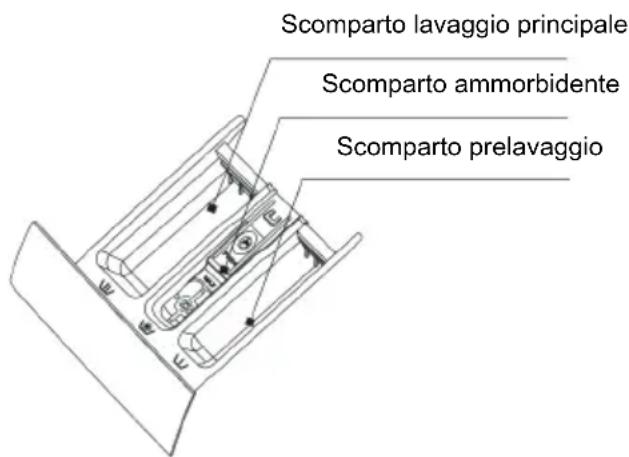

Scomparto lavaggio principale Scomparto ammorbidente Scomparto prelavaggio

Phases du lavage

1. Ouvrir le robinet et brancher l'alimentation.
2. Ouvrir la porte et insérer les vêtements un par un dans le tambour.
3. Fermer la porte, mettre la bonne quantité de lessive et d'adoucissant dans les compartiments prévus, puis refermer le tiroir.
4. Sélectionner le programme souhaité.
5. Appuyer sur le bouton "Départ/Pause" pour démarrer la machine.

Lorsque le cycle est terminé, la machine passe en mode veille. Après 10 minutes sans commande, elle entre en mode "sleep".

La machine est équipée d'un système de contrôle de l'équilibre pour garantir la stabilité pendant l'essorage.

Si le linge n'est pas réparti de manière uniforme, l'essorage sera interrompu pour protéger la machine.

Le linge sera redistribué par des rotations inversées du tambour. Cela peut se répéter plusieurs fois jusqu'à ce que l'équilibrage soit rétabli et que l'essorage normal puisse reprendre.

Si, après environ 20 minutes, le linge n'est toujours pas réparti uniformément, la machine n'effectuera pas l'essorage. Dans ce cas, redistribuez manuellement la charge et relancez le programme d'essorage.

Verrouillage de porte

• Lorsque la machine démarre, la porte est verrouillée. - Si la température dans le tambour dépasse 60 °C, la porte reste verrouillée. - Si le niveau d'eau dépasse une certaine limite, la porte reste verrouillée. - À la fin du cycle de lavage, la porte se déverrouille.

Important :

Ne tentez pas d'ouvrir la porte si le cycle de lavage n'est pas terminé ou si l'alimentation est interrompue pendant le lavage, car la température peut être élevée et vous risquez de vous brûler.

Comment utiliser le lave-linge

Procédure d'utilisation

⚠ Débrancher la machine du réseau électrique et retirer la fiche avant d'effectuer toute opération de nettoyage. ⚠ Le lave-linge ne doit pas être lavé avec des jets d'eau.

Nettoyage de l'extérieur

Nettoyer l'extérieur avec un détergent doux non abrasif ou avec de l'eau et du savon, à l'aide d'un chiffon bien essoré. Sécher avec un chiffon doux.

Ne pas utiliser de solvants, de détergents abrasifs, de nettoyants pour vitres ou de produits multi-usages.

Ces produits peuvent endommager les surfaces en plastique et d'autres composants en raison des substances chimiques qu'ils contiennent.

Nettoyage du tambour

Nettoyer le tambour tous les 3 mois en utilisant le programme "Nettoyage tambour".

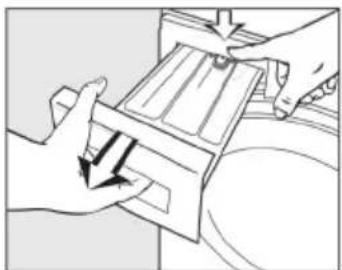

Nettoyage du tiroir à lessive

Retirer régulièrement les résidus de détergent. Nettoyer le tiroir en suivant ces étapes : - Retirer le tiroir jusqu'à sentir une résistance. Appuyer sur la languette de déverrouillage et, en même temps, tirer complètement le tiroir hors de la machine. - Retirer le siphon du compartiment et le nettoyer. - Nettoyer le distributeur avec une brosse et de l'eau tiède.

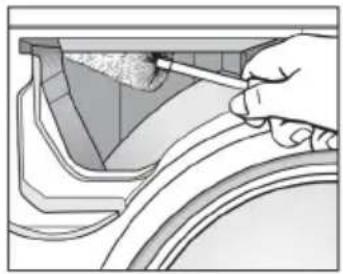

Nettoyage du logement du tiroir

Utiliser une brosse à bouteille pour enlever les résidus de lessive à l'intérieur du logement du tiroir.

Nettoyage du filtre d'arrivée d'eau

Utiliser une pince à bec pour retirer le filtre en plastique.

Nettoyer, puis le remettre fermement en place.

Ce filtre doit être vérifié tous les 6 mois environ, ou plus souvent en cas d'interruptions fréquentes de l'approvisionnement en eau.

Le filtre doit être correctement remonté après le nettoyage.

Nettoyage du filtre de la pompe de vidange

1. Débrancher la machine du réseau électrique.

À l'aide d'un tournevis plat, soulever le loquet et ouvrir le couvercle inférieur.

1. Placer un récipient sous la pompe. Dévisser et retirer le filtre.

1. Nettoyer soigneusement le filtre.

Important :

Si la machine est exposée à des températures inférieures à 0 °C, certaines précautions doivent être prises.

Le filtre doit être nettoyé tous les 2 mois ou lorsque le message d'erreur "E03" s'affiche à l'écran.

Problème		Code d'erreur	Cause possible	Solutions
L'eau de la machine met trop de temps à se remplir		E01	1. Le robinet n'est pas ouvert2. Le tuyau de vidange est posé au sol3. L'électrovanne d'arrivée d'eau est endommagée	1. Ouvrir le robinet d'eau2. Relyver le tuyau3. Remplacer l'électrovanne
Alarme de verrouillage de porte		E02	1. La porte n'est pas bien verrouillée2. Un vêtement est coincé entre la porte et le joint3. Le verrou de la porte est endommagé	1. Verrouiller correctement la porte2. Placer le vêtement dans le tambour3. Remplacer le verrou de porte
La machine met trop de temps à se vidanger		E03	1. Le tuyau de vidange est tordu ou obstrué2. Le filtre de la pompe est bouché3. Le système de vidange est obstrué	1. Vérifier le tuyau de vidange2. Nettoyer le filtre3. Vérifier et nettoyer le système de vidange
Trop-plein d'eau / capteur d'eau défectueux		E04	1. L'électrovanne est endommagée2. La connexion entre le capteur d'eau et le fil est mauvaise3. Le capteur d'eau est endommagé	1. Remplacer l'électrovanne2. Vérifier et sécuriser la connexion3. Remplacer le capteur d'eau
Le moteur ne fonctionne pas		E05	1. Connexion défectueuse entre le moteur et le fil2. Protection thermique du moteur active3. Le moteur est endommagé	1. Vérifier la connexion2. Vérifier si la machine est surchargée, éteindre puis rallumer après refroidissement3. Remplacer le moteur
Défaut de chauffage		E06	1. Connexion défectueuse entre le chauffage et le fil2. Résistance de chauffage endommagée	1. Vérifier la connexion2. Remplacer la résistance
Défaut du capteur de température		E07	1. Connexion défectueuse entre le capteur et le fil2. Capteur de température endommagé	1. Vérifier la connexion2. Remplacer le capteur
Anomalie de tension		E08	1. Tension du réseau trop haute ou trop basse	Éteindre et redémarrer après rétablissement de la tension
Défaut de communication		E09	1. Câble de communication endommagé2. Carte d'affichage endommagée	1. Vérifier les câbles de communication et les bornes2. Remplacer la carte d'affichage
Défaut de la carte de fréquence variable	E10		1. Défaut de la carte de fréquence variable2. La tension du bus DC est trop élevée ou trop basse	1. Remplacer le convertisseur de fréquence2. Vérifier si la tension est normale
Niveau d'eau élevé	« H L » s'affiche à l'écran		1. En état de suspension, en raison du niveau d'eau élevé dans le tambour, les conditions d'ouverture de la porte ne sont pas remplies, affichage de « H L »	1. Le problème sera résolu lorsque le niveau d'eau redeviendra normal.
Température élevée	« H t » s'affiche à l'écran		1. En état de suspension, en raison de la température élevée dans le tambour, les conditions d'ouverture de la porte ne sont pas remplies, affichage de « H t »	1. Le problème sera résolu lorsque la température redeviendra normale.

9KG

Contenu, ordre et format de la fiche d'information du produitParamètres généraux du produit :
Paramètre Paramètre	Valeur Valeur
Capacité nominale (kg)	9,0		Dimensions en cm (a), (c)	Hauteur	85
				Largeur	60
				Profondeur	52
Indice d'efficacité énergétique (EEIW)	51,9		Classe d'efficacité énergétique (b)	A
Indice d'efficacité de lavage (b)	1,031		Efficacité de rinçage (g/kg) (b)	5.0
Consommation d'énergie par cycle, en kWh, basée sur le programme Eco 40-60 avec une combinaison de charges pleines et partielles. La consommation effective dépend de l'utilisation de l'appareil.	0,494		Consommation d'eau par cycle (en litres), basée sur le programme Eco 40-60 avec une combinaison de charges pleines et partielles. La consommation effective dépend de l'utilisation de l'appareil et de la dureté de l'eau.	41
Température maximale à l'intérieur du textile traité (b) (°C)	Capacità nominale	35	Taux d'humidité résiduelle pondéré	53.9
	Metà carico	27
	Un quarto di carico	22
Vitesse d'essorage (b) (tr/min)	Capacità nominale	1400	Classe d'efficacité d'essorage (b)	B
	Metà carico	1400
	Un quarto di carico	1400
Durée du programme (b) (h:min)	Capacità nominale	3:48	Typo	Pose libre
	Metà carico	2:54
	Un quarto di carico	2:54
Émissions sonores aériennes en phase d'essorage (b) (dB(A) re 1 pW)	72		Classe d'émission acoustique aérienne (b) (phase d'essorage)	A
Mode "off" (W) (si applicable)	0.50		Mode veille (W) (si applicable)	0.50
Démarrage différé (W) (si applicable)	4.00		Veille en réseau (W) (si applicable)	N/A
Durée minimale de la garantie offerte par le fournisseur (a), (c) : 12 mois
Ce produit a-t-il été conçu pour libérer des ions d'argent pendant le cycle de lavage				No
Informations supplémentaires (a), (c) : Pour plus d'informations, veuillez scanner le code QR figurant sur l'étiquette énergie.

9KG

PARAMÈTRE	UNITÉ	VALEUR
Capacité nominale pour le programme Eco 40-60, par paliers de 0,5 kg	kg	9,0
Consommation d'énergie du programme Eco 40-60 à pleine charge	kWh/cycle	0,870
Consommation d'énergie du programme Eco 40-60 à demi-charge	kWh/cycle	0,415
Consommation d'énergie du programme Eco 40-60 à quart de charge	kWh/cycle	0,225
Consommation d'énergie pondérée du programme Eco 40-60	kWh/cycle	0,494
Indice d'efficacité énergétique	-	51,9
Consommation d'eau du programme Eco 40-60 à pleine charge	L/cycle	48,0
Consommation d'eau du programme Eco 40-60 à demi-charge	L/cycle	42,0
Consommation d'eau du programme Eco 40-60 à quart de charge	L/cycle	35,0
Consommation d'eau pondérée	L/cycle	41
Indice d'efficacité de lavage du programme Eco 40-60 à pleine charge	-	1,031
Indice d'efficacité de lavage du programme Eco 40-60 à demi-charge	-	1,031
Indice d'efficacité de lavage du programme Eco 40-60 à quart de charge	-	1,031
Efficacité de rinçage du programme Eco 40-60 à pleine charge	g/kg	5,0
Efficacité de rinçage du programme Eco 40-60 à demi-charge	g/kg	5,0
Efficacité de rinçage du programme Eco 40-60 à quart de charge	g/kg	5,0
Durée du programme Eco 40-60 à pleine charge	h:min	3:48
Durée du programme Eco 40-60 à demi-charge	h:min	2:54
Durée du programme Eco 40-60 à quart de charge	h:min	2:54
Température atteinte pendant 5 min minimum à pleine charge	°C	35
Température atteinte pendant 5 min minimum à demi-charge	°C	27
Température atteinte pendant 5 min minimum à quart de charge	°C	22

9KG

PARAMÈTRE	UNITÉ	VALEUR
Vitesse d'essorage pendant la phase d'essorage du programme Eco 40-60 à pleine charge	tr/min (rpm)	1400
Vitesse d'essorage pendant la phase d'essorage du programme Eco 40-60 à demi-charge	tr/min (rpm)	1400
Vitesse d'essorage pendant la phase d'essorage du programme Eco 40-60 à quart de charge	tr/min (rpm)	1400
Teneur en humidité résiduelle pour le programme Eco 40-60 à pleine charge	%	53,9
Teneur en humidité résiduelle pour le programme Eco 40-60 à demi-charge	%	53,9
Teneur en humidité résiduelle pour le programme Eco 40-60 à quart de charge	%	53,9
Teneur en humidité résiduelle pondérée	%	53,9
Émissions sonores acoustiques dans l'air pendant le programme Eco 40-60 (phase d'essorage)	dB(A) re 1 pW	72
Consommation électrique en mode « arrêt »	W	0,50
Consommation électrique en mode « veille »	W	0,50
Le mode veille inclut-il l'affichage d'informations ?	—	Não
Consommation électrique en mode veille avec réseau activé (si applicable)	W	N/A
Consommation électrique en mode « départ différé » (si applicable)	W	4,00
Puissance	220-240V~,50Hz
Puissance nominale	1600W
Pression d'eau	0,02-0,8MPa
Poids net / Poids brut	60kg/63kg
Dimensions extérieures (LxPxH) mm	647×575×890

Le programme Eco 40-60 permet de laver du linge en coton normalement sale, déclaré lavable à 40 °C ou 60 °C, ensemble dans le même cycle, et ce programme est utilisé pour évaluer la conformité avec la législation européenne sur l'écoconception.

Les programmes les plus efficaces en termes de consommation d’énergie sont généralement ceux qui fonctionnent à des températures plus basses et sur une durée plus longue.

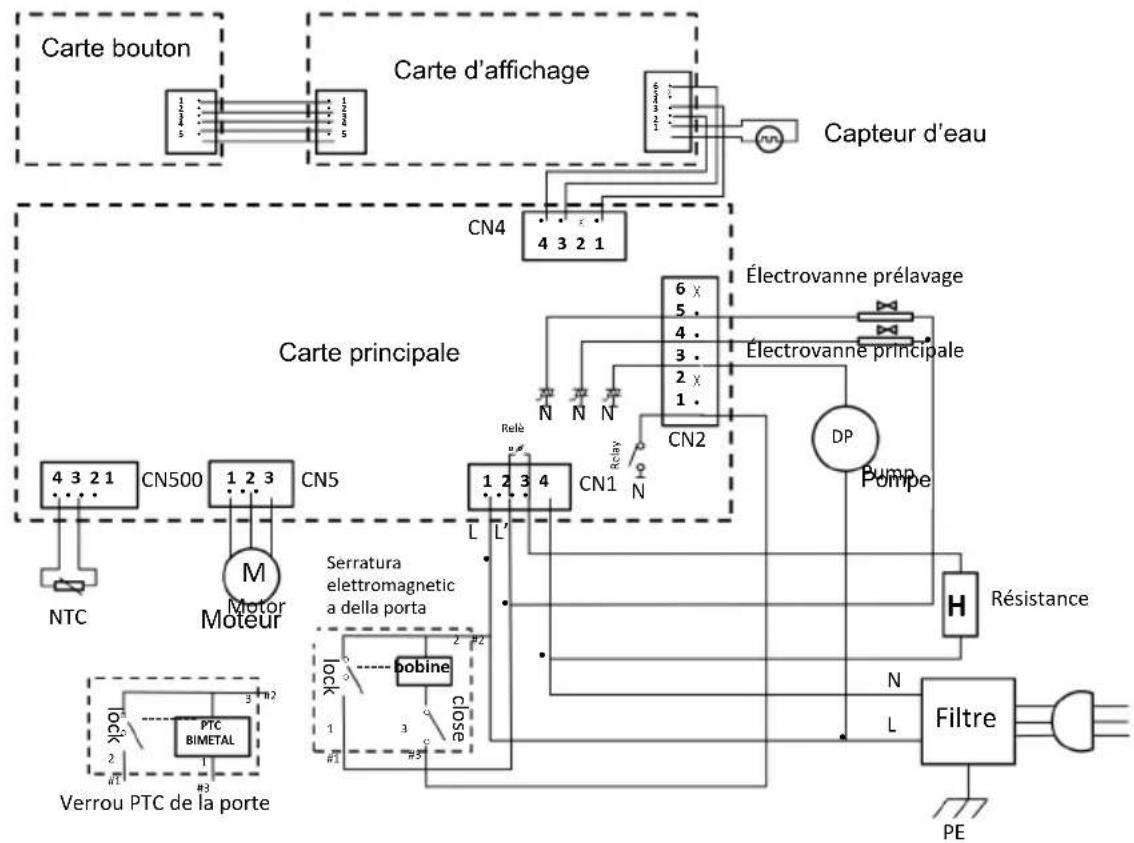


Élimination correcte de ce produit

Ce symbole présent sur le produit ou son emballage indique que ce produit ne doit pas être éliminé avec les déchets ménagers.

Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques.

En garantissant l'élimination correcte de ce produit, vous contribuerez à prévenir les effets négatifs potentiels sur l'environnement et la santé humaine, qui pourraient résulter d'une élimination inappropriée.

Pour plus d'informations sur le recyclage de ce produit, contactez votre administration locale, votre service de gestion des déchets ménagers ou le point de vente où vous avez acheté le produit.

Important :

Si la machine est exposée à des températures inférieures à 0°C, il est nécessaire de prendre certaines précautions :

1. Fermer le robinet d'eau.
2. Dévisser le tuyau d'arrivée d'eau.
3. Détacher le tuyau de vidange du support arrière et placer l'extrémité de ce tuyau et du tuyau d'arrivée d'eau dans une bassine. Lancer le programme d'essorage.
4. Débrancher l'appareil électroménager.
5. Revisser le tuyau d'arrivée d'eau et repositionner le tuyau de vidange.
6. Lors du redémarrage de la machine, s'assurer que la température ambiante est supérieure à 0°C.
