FOIRE AUX QUESTIONS - FEH60P2101 ELECTROLUX

Comment démarrer l'ELECTROLUX FEH60P2101 ?

Pour démarrer l'ELECTROLUX FEH60P2101, branchez l'appareil sur une prise électrique, puis appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez de réinitialiser l'appareil en le débranchant pendant quelques minutes.

Comment nettoyer l'ELECTROLUX FEH60P2101 ?

Pour nettoyer l'appareil, utilisez un chiffon doux et humide. Évitez les produits abrasifs qui pourraient rayer la surface.

L'appareil fait un bruit étrange, que dois-je faire ?

Un bruit inhabituel peut indiquer un problème. Vérifiez que rien n'entrave le fonctionnement de l'appareil. Si le bruit persiste, contactez le service client.

Comment régler la température sur l'ELECTROLUX FEH60P2101 ?

Utilisez le sélecteur de température sur le panneau de contrôle pour ajuster la température selon vos préférences.

L'appareil ne chauffe pas suffisamment, que faire ?

Vérifiez que la température est réglée correctement et que l'appareil est en mode de fonctionnement approprié. Si le problème persiste, contactez le service après-vente.

Y a-t-il une garantie pour l'ELECTROLUX FEH60P2101 ?

Oui, l'appareil est généralement couvert par une garantie de 2 ans. Vérifiez les termes de la garantie dans le manuel d'utilisation.

Comment contacter le service client d'ELECTROLUX ?

Vous pouvez contacter le service client d'ELECTROLUX via leur site web officiel ou en appelant le numéro de téléphone indiqué dans le manuel d'utilisation.

Où puis-je trouver le manuel d'utilisation de l'ELECTROLUX FEH60P2101 ?

Le manuel d'utilisation est disponible en ligne sur le site officiel d'ELECTROLUX dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI FEH60P2101 ELECTROLUX

Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations : www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service : www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre appareil : www.electrolux.com/shop

SERVICE APRÈS-VENTE

N'utilisez que des pièces de rechange d'origine.

Avant de contacter le service, assurez-vous de disposer des informations suivantes :

Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.

Informations générales et conseils

Informations écologiques

Sous réserve de modifications.

1. CONSIGNES DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

AVERTISSEMENT

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

1.2 Sécurité générale

- L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Ne touchez pas les éléments chauffants.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez jamais d'éteindre un feu avec de l'eau. Mettez à l'arrêt l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• N'entreposez rien sur les surfaces de cuisson.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer sa surface, ce qui peut briser le verre.
• Soyez prudent lorsque vous manipulez le tiroir de rangement. Il peut devenir chaud.

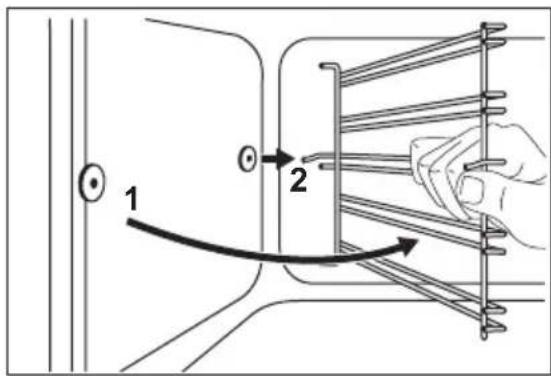

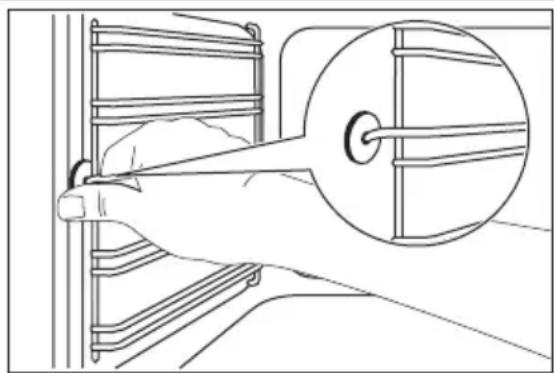

• Pour retirer les supports de grille, tirez d'abord sur l'avant de ceux-ci, puis sur l'arrière, pour les écarter des parois extérieures. Installez les supports de grille selon la même procédure, mais dans l'ordre inverse.

2. ! INSTRUCTIONS DE SÉCURITÉ

2.1 Installation

AVERTISSEMENT

L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Portez toujours des gants de sécurité.

• Ne tirez jamais l'appareil par la poignée.

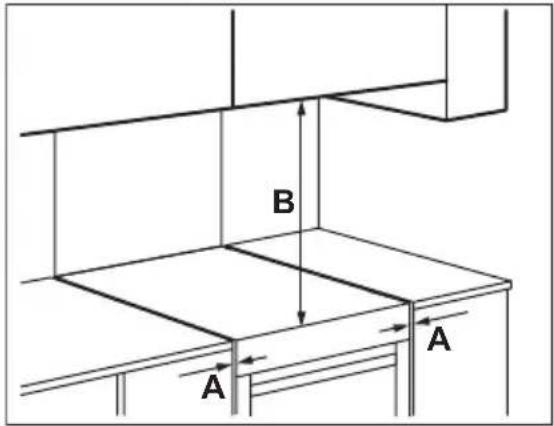

• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.
• Vérifiez que l'appareil est installé sous et à proximité de structures sûres.
• Les côtés de l'appareil doivent rester à côté d'appareils ou d'éléments ayant la même hauteur.
• N'installez pas l'appareil sur un socle.

- N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

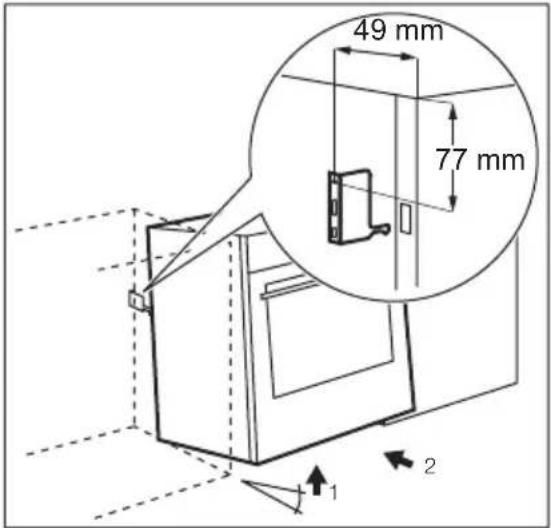

AVERTISSEMENT

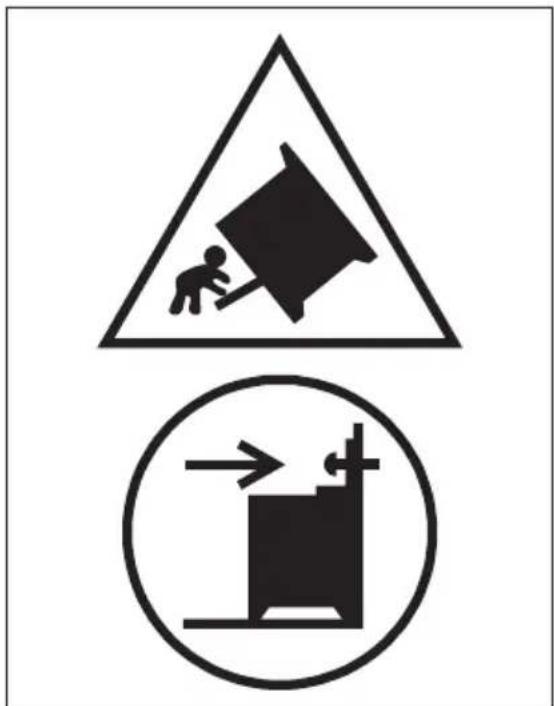

Veillez toujours à installer des stabilisateurs afin d'éviter que l'appareil ne bascule. Reportez-vous au chapitre « Installation ».

Branchement électrique

AVERTISSEMENT

Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
  • L'appareil doit être relié à la terre.
• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.
• Utilisez toujours une prise antichoc correctement installée.
• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).
• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Contactez un professionnel qualifié ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• Ne laissez pas les câbles d'alimentation secteur entrer en contact avec la porte de l'appareil, particulièrement lorsque la porte est chaude.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne peut pas être enlevée sans outils.
• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.

• Si la prise de courant est lâche, ne branchez pas la fiche d'alimentation secteur.

• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.

• N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.

2.2 Utilisation

AVERTISSEMENT

Risque de blessures, de brûlures ou d'électrocution.

• Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil.
• Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez l'appareil après chaque utilisation.
• L'appareil devient chaud lorsqu'il est en fonctionnement. Ne touchez pas les résistances. Utilisez toujours des gants de cuisine pour retirer ou enfourner des accessoires ou des plats allant au four.
• Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci est en fonctionnement. De l'air brûlant peut s'en échapper.
• N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'exercez jamais de pression sur la porte ouverte.
• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• Maintenez toujours la porte de l'appareil fermée lorsque l'appareil est en fonctionnement.

• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes.

• Éteignez les zones de cuisson après chaque utilisation.

• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.

AVERTISSEMENT

Risque d'explosion ou d'incendie.

- Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.

- Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée.

- L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'ayant jamais servi.

- Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

- Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte.

- Ouvrez prudemment la porte de l'appareil. Si vous utilisez des ingrédients contenant de l'alcool, un mélange d'alcool et d'air facilement inflammable peut éventuellement se former.

- Ne tentez pas d'éteindre un incendie avec de l'eau. Débranchez l'appareil et couvrez les flammes à l'aide d'un couvercle ou d'une couverture à incendie.

AVERTISSEMENT

Risque d'endommagement de l'appareil.

- Pour éviter tout endommagement ou décoloration de l'émail :

- Ne mettez pas de plats allant au four ni aucun autre objet directement sur le fond de l'appareil.

- Ne placez jamais de feuilles d'aluminium directement sur le fond de l'appareil.

- ne versez jamais d'eau directement dans l'appareil lorsqu'il est chaud.

- une fois la cuisson terminée, ne laissez jamais d'aliments ou de plats humides à l'intérieur de l'appareil.

- faites attention lorsque vous retirez ou remettez en place les accessoires.

- La décoloration de l'émail est sans effet sur les performances de l'appareil. Il ne s'agit pas d'un défaut dans le cadre de la garantie.

- Utilisez un plat à rôtir pour obtenir des gâteaux moelleux. Les jus de fruits causent des taches qui peuvent être permanentes.

- Ne laissez pas de récipients chauds sur le bandeau de commande.

- Ne laissez pas le contenu des réci-pients de cuisson s'évaporer complètement.

- Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.

- Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.

- Ne placez jamais de papier aluminium sur l'appareil.

- N'utilisez pas de récipients en fonte ou en aluminium, ni de récipients dont le fond est endommagé et rugueux. Ils risqueraient de rayer la surface vitrocéramique. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.

2.3 Entretien et nettoyage

AVERTISSEMENT

Risque de blessure corporelle, d'incendie ou de dommage matériel à l'appareil.

• Avant toute opération d'entretien, mettez à l'arrêt l'appareil et débranchez la fiche de la prise secteur.
• Vérifiez que l'appareil est froid. Les panneaux de verre risquent de se briser.

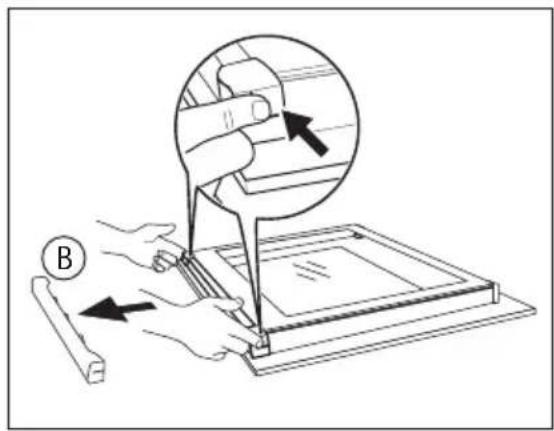

• Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez le service de maintenance.

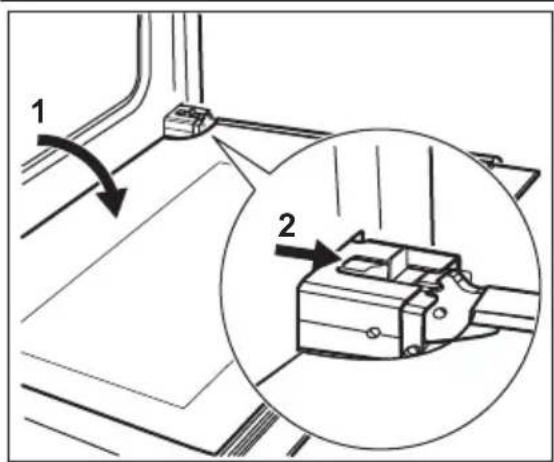

• Soyez prudent lorsque vous ôtez la porte de l'appareil. Elle est lourde.
• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.

• Des graisses ou de la nourriture restant dans l'appareil peuvent provoquer un incendie.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

• Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur l'emballage.
• N'utilisez aucun produit détergent pour nettoyer l'émail catalytique (le cas échéant).

2.4 Éclairage interne

- Les ampoules classiques ou halogènes utilisées dans cet appareil sont destinées uniquement à un usage avec des appareils ménagers. Ne l'utilisez pas pour éclairer votre logement.

• Avant de changer l'ampoule, débranchez l'appareil de la prise secteur.
• N'utilisez que des ampoules ayant les mêmes spécifications.

2.5 Mise au rebut

AVERTISSEMENT

Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

AVERTISSEMENT

Risque d'électrocution.

3. DESCRIPTION DE L'APPAREIL

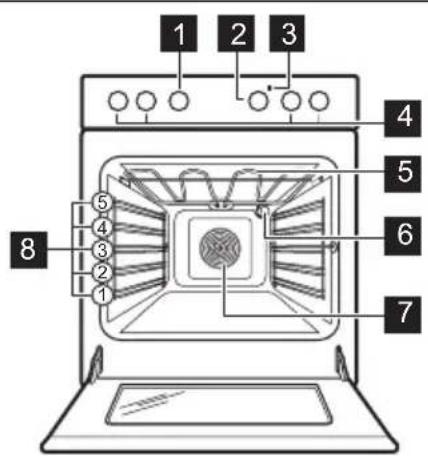

3.1 Vue d'ensemble

1 2 3 4 5 6 7 8 1 2 3 4 5 6 8

1 Manette de sélection des fonctions du four
2 Manette du thermostat
3 Indicateur de température
4 Manettes de la table de cuisson
5 Élément chauffant
6 Éclairage du four
7 Ventilateur
8 Positions des grilles

3.2 Description de la table de cuisson

12 145 mm 180 mm 220 mm 145 mm 5 4

1 Zone de cuisson 1000 W
2 Sortie de la vapeur
3 Zone de cuisson 1500 W
4 Zone de cuisson 1500 W
5 Zone de cuisson 2000 W

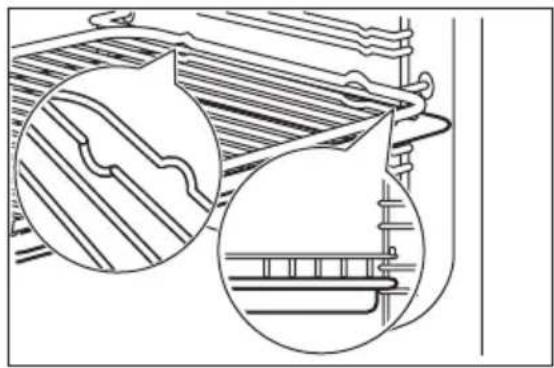

3.3 Accessoires

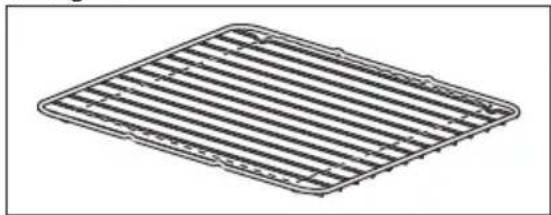

- Grille

Permet de poser des plats (rôtis, gratins) et des moules à gâteau/pâtisserie.

Pour la cuisson de gâteaux et de biscuits/gâteaux secs.

• Lèchefrite

Pour cuire et griller ou à utiliser comme lèchefrite pour recueillir la graisse.

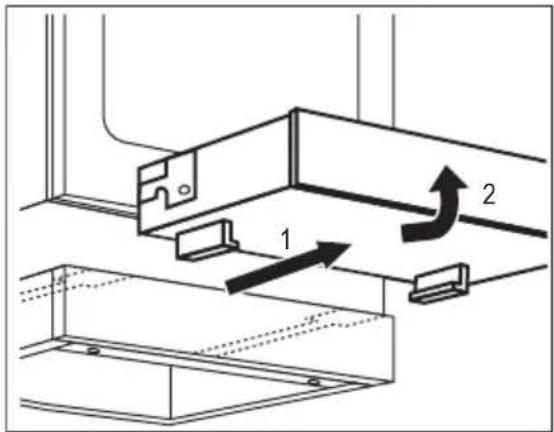

- Tiroir de rangement

Le tiroir de rangement se trouve sous le four.

4. AVANT LA PREMIÈRE UTILISATION

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

4.1 Premier nettoyage

• Retirez tous les accessoires et les supports de grille amovibles (si présents).
• Nettoyez l'appareil avant de l'utiliser pour la première fois.

Reportez-vous au chapitre « En- tretien et nettoyage ».

4.2 Préchauffage

Préchauffez le four à vide afin de faire brûler les résidus de graisse.

1. Sélectionnez la fonction et la température maximale.
2. Laissez l'appareil fonctionner pendant 45 minutes.
3. Sélectionnez la fonction et la température maximale.
4. Laissez l'appareil fonctionner pendant 15 minutes.

Les accessoires peuvent devenir plus chauds que d'habitude. L'appareil peut émettre une odeur et de la fumée. C'est normal. Assurez-vous que la ventilation est suffisante.

5. TABLE DE CUISSON - UTILISATION QUOTIDIENNE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

5.1 Niveau de cuisson

Sélec- teur	Fonction
0	Position Arrêt
1-6 Niveaux de cuisson(1 - niveau de puissance minimal ; 6 - niveau de puissance maximal)

1. Tournez la manette sur le niveau de cuisson souhaité.
2. Pour arrêter la cuisson, tournez la manette sur la position 0.

Utilisez la chaleur résiduelle pour réduire la consommation d'énergie. Désactivez la zone de cuisson environ 5-10 minutes avant la fin de la cuisson.

5.2 Plaque à chauffage rapide

Un point rouge au milieu de la plaque indique qu'il s'agit d'une plaque à chauffage rapide. Une plaque à chauffage rapide chauffe plus vite que les plaques classiques.

Les points rouges sont peints sur les plaques. Ils peuvent se détériorer à l'usage, voire disparaître complètement au bout d'un certain temps. Cela n'affecte pas le fonctionnement de l'appareil.

6. TABLE DE CUISSON - CONSEILS

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

6.1 Ustensiles de cuisson

- Le fond de l'ustensile de cuisson doit être aussi plat et épais que possible.

6.2 Économies d'énergie

• Si possible, couvrez toujours les récipients avec un couvercle pendant la cuisson.
• Déposez toujours le récipient sur la plaque de cuisson électrique avant de mettre celle-ci en fonctionnement.
• Mettez à l'arrêt la plaque de cuisson électrique avant la fin du temps de cuisson afin d'utiliser la chaleur résiduelle.

- Veillez à ce que le fond du plat de cuisson corresponde à la dimension de la plaque de cuisson électrique.

6.3 Exemples de cuisson

Niveau Utilisation :decuis-son :

1 Maintenir au chaud

2 Faire mijoter doucement

3 Faire mijoter

4 Faire frire / gratiner

5 Faire bouillir

6 Bouillir / Saisir / Frire

7. TABLE DE CUISSON - ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

Nettoyez l'appareil après chaque utilisation.

Utilisez toujours un plat de cuisson sont le fond est propre.

Risque de brûlure due à la chaleur résiduelle.

Laissez l'appareil refroidir.

Les rayures ou les taches som- bres n'ont aucune incidence sur le fonctionnement de l'appareil.

Pour enlever les salissures :

1. Éliminez les salissures à l'aide d'une poudre ou d'un tampon à récurer.

2. Nettoyez l'appareil à l'aide d'un chiffon humide et d'un peu de détergent.

3. Faites chauffer la plaque à basse température et laissez sécher.
4. Afin de maintenir les plaques de cuisson en bon état, frottez-les de temps à autre avec un peu d'huile lubrifiante, puis essuyez avec du papier absorbant.

Pour les bords de la table de cuisson en acier inoxydable, utilisez un nettoyant spécial pour acier inoxydable.

Le rebord en acier inoxydable des plaques peut subir une légère décoloration en raison de la charge thermique.

8. FOUR - UTILISATION QUOTIDIENNE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

8.1 Ventilateur de refroidissement

Lorsque le four fonctionne, le ventilateur de refroidissement se met automatiquement en marche pour refroidir les surfaces de l'appareil. Lorsque le four est mis à l'arrêt, le ventilateur de refroidissement continue à fonctionner jusqu'à ce que l'appareil refroidisse.

8.2 Activation et désactivation de l'appareil

1. Tournez la manette de sélection des fonctions du four sur la fonction souhaitée.

2. Tournez la manette du thermostat pour sélectionner la température souhaitée.

L'indicateur de température s'allume lorsque la température du four augmente.

1. Pour éteindre l'appareil, tournez la manette de sélection des fonctions du four et celle du thermostat sur la position Arrêt.

8.3 Fonctions du four

Fonction du four Utilisation

Position Arrêt L'appareil est éteint.

Fonction du four Utilisation
	Éclairage du four	Pour allumer l'éclairage du four même si aucune fonction de cuisson n'est sélectionnée.
	Chaleur tournante	Pour cuisiner plusieurs plats en même temps. Cuisson de fruits maison au sirop et séchage de champignons ou de fruits.
	Convection naturelle	Pour cuire et rôtir sur un seul niveau du four. Les résistances supérieure et inférieure fonctionnent en même temps.
	Résistance inférieure	Pour la cuisson de gâteaux à fond croustillant. Seule la résistance inférieure fonctionne.
	Décongélation Pour décongeler des aliments surgelés.
	Gril	Pour faire griller des aliments peu épais en petites quantités au centre de la grille. Pour faire griller du pain.
	Gril rapide	Pour griller des aliments peu épais en grandes quantités. Pour faire griller du pain. Le gril complet fonctionne.
	Turbo gril	Pour cuire de gros morceaux de viande. L'élément chauffant du gril et le ventilateur du four fonction- nent en alternance pour faire circuler de l'air chaud autour des aliments.

1.1 Installation des accessoires du four

La lèchefrite et la grille possèdent des rebords latéraux. Ces re- bords, ainsi que la forme des gui- des d'insertion, empêchent les ré- cipients de glisser.

Installation simultanée de la grille et de la lèchefrite

Posez la grille sur la lèchefrite. Poussez la lèchefrite entre les guides de l'un des niveaux.

9. FOUR - CONSEILS

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

La température et les temps de cuisson indiqués sont fournis uniquement à titre indicatif. Ils varient en fonction des recettes, de la qualité et de la quantité des ingrédients utilisés.

ATTENTION

Pour faire cuire des gâteaux très juteux, utilisez une lèchefrite. Les jus de fruits laissent des taches qui sont ensuite indélébiles sur l'émail.

9.1 Cuire

Informations générales

- Votre nouveau four peut cuire les aliments d'une manière complètement différente par rapport à votre ancien appareil. Adaptez vos réglages habituels (température, temps de cuisson, etc.) et les positions des grilles aux recommandations fournies dans les tableaux suivants.

- Avec des temps de cuisson plus longs, vous pouvez éteindre le four environ 10 minutes avant la fin du temps de cuisson afin de profiter de la chaleur résiduelle.

Lorsque des aliments surgelés sont déposés à même le plateau multi-usages, celui-ci peut se déformer en cours de cuisson. Une fois refroidi, le plateau retrouvera sa forme d'origine.

Conseils relatifs aux tableaux de cuisson

• Nous vous recommandons de régler la valeur de la température la plus basse lors de la première utilisation.
• Si vous ne trouvez pas d'informations concrètes pour l'une de vos recettes personnelles, prenez exemple sur un aliment à la cuisson similaire.
• La cuisson de gâteaux sur plusieurs niveaux peut prolonger la durée de cuisson de 10 à 15 minutes.
• Les gâteaux placés sur plusieurs niveaux peuvent commencer à brunir avec une rapidité différente. Dans ce cas, ne modifiez pas la température. Les différences s'estompent pendant le processus de cuisson.

9.2 Conseils de cuisson

Résultats de cuisson Cause probable Solution
Le fond du gâteau n'a pas suffisamment bruni.	Mauvaise position de la grille.	Placez le gâteau sur un gradin inférieur.
Le gâteau s'effrite (il est pâteux, plein de grumeaux, juteux).	Température de cuisson trop élevée.	Réglez une température de cuisson légèrement inférieure la prochaine fois.
Le gâteau s'effrite (il est pâteux, plein de grumeaux, juteux).	Durée de cuisson trop courte.	Réglez un temps de cuisson plus long.Les durées de cuisson ne peuvent pas être réduites en réglant des températures plus élevées.
Le gâteau s'effrite (il est pâteux, plein de grumeaux, juteux).	Le mélange est trop liquide.	Diminuez la quantité de liquide. Attention aux temps de malaxage, notamment si vous utilisez un robot ménager.
Le gâteau est trop sec.	Température de cuisson trop basse.	Réglez une température de cuisson supérieure la prochaine fois.
Le gâteau est trop sec.	Durée de cuisson trop longue.	Réglez un temps de cuisson inférieur la prochaine fois.
La coloration du gâteau n'est pas homogène.	Température du four trop élevée et durée de cuisson trop courte.	Diminuez la température du four et allongez le temps de cuisson.
La coloration du gâteau n'est pas homogène.	La préparation est mal ré-partie.	Étalez la préparation de façon homogène sur le plateau de cuisson.
Le gâteau n'est pas cuit à la fin de la durée de cuis-son.	Température de cuisson trop basse.	Réglez une température de cuisson légèrement supérieure la prochaine fois.

9.3 Chaleur tournante

Cuisson sur un niveau du four

Cuisson dans des moules

Type de cuisson Position de la grille		Température en °C	Durée en min
Kouglof ou brioche	2	150 - 160	50 - 70
Gâteau de Savoie au madère/cakes aux fruits	1 - 2 140 - 160 50 - 90
Fatless sponge cake	3	150 - 160 1)	25 - 40
Pâte à tarte - bri- sée	2	170-180 1)	10 - 25
Pâte à tarte - gé-noise	2 150 - 170 20 - 25
Apple pie (2 mou-les de 20 cm de diamètre, disposés en diagonale)	2- 3 160 60 - 90

Gâteaux/Petites pâtisseries/Pains sur plateaux de cuisson

Type de cuisson	Position de la grille	Température en °C	Durée en min
Gâteau avec garni-ture de type crum-ble (sec)	3 150 - 160 20 - 40
Gâteaux aux fruits(pâte levée/génoi-se) 1)	3 150 35 - 55
Gâteaux aux fruits sur pâte brisée	3 160 - 170 40 - 80

1) Utilisez la lèchefrite

Biscuits

Type de cuisson	Position de la grille	Température en °C	Durée en min
Biscuits sablés 3 150 - 160 10 - 20
Short bread / Pastry Stripes	3 140 20 - 35
Biscuits à base de génoise	3 150 - 160 15 - 20
Pâtisseries à base de blancs d'œufs,meringues	3 80 - 100 120 - 150
Macarons 3 100 - 120 30 - 50
Biscuits à pâte levée	3 150 - 160 20 - 40
Pâtisseries feuille-tées	3	170 - 180 1)	20 - 30
Petits pains 3		160 1)	10 - 35
Small cakes (20 par plaque)	3	150 1)	20 - 35

Plat Position de la grille		Température en °C	Durée en min
Baguettes garnies de fromage fondu	1	160 - 170 1)	15 - 30
Légumes farcis 1 160 - 170 30- 60

Cuisson sur plusieurs niveaux

Gâteaux/Petites pâtisseries/Pains sur plateaux de cuisson

Type de cuisson	Position de la grille	Température en °C	Durée en min
	2 niveaux
Choux à la crème/éclairs	2/4	160 - 1801)	25 - 45
Crumble sec	2/4	150 - 1601)	30 - 45

Type de cuisson	Position de la grille	Température en °C	Durée en min
	2 niveaux
Biscuits sablés 2/4		150 - 1601)	20 - 40
Short bread/ Pastry Stripes	2/4	1401)	20 - 45
Biscuits à base de génoise	2/4	160 - 1701)	25 - 45
Biscuits à base de blancs d'œufs,meringues	2/4 80 - 100 130 - 170
Macarons 2/4		100 - 1201)	40 - 80
Biscuits à pâte levée	2/4	160 - 1701)	30 - 60
Pâtisseries feuille-tées	2/4	170 - 1801)	30 - 50

9.4 Cuisson par convection naturelle sur un niveau □

1) Préchauffez le four.
Cuisson dans des moules

Type de cuisson	Position de la grille	Température en °C	Durée en min
Kouglof ou brioche	2	160 - 180	50 - 70
Gâteau de madère/cake aux fruits	1 - 2 150 - 170 50 - 90
Fatless sponge cake	3	170 1)	25 - 40
Fond de tarte – pâte brisée	2	190 - 210 1)	10 - 25
Fond de tarte – génoise	2 170 - 190 20 - 25
Apple pie (2 mou-les de 20 cm de diamètre, décalés en diagonale)	1 - 2 180 60 - 90
Tarte salée (par ex., quiche lorrai-ne)	1 180 - 220 35- 60
Gâteau au froma-ge	1 - 2 160 - 180 60 - 90

1) Préchauffez le four.
2) Utilisez la lèchefrite
Gâteaux/viennoiseries/pains sur plateaux de cuisson

Type de cuisson	Position de la grille	Température en °C	Durée en min
Tresse/couronne de pain	2 170 - 190 40 - 50
Brioche de Noël aux fruits (Stollen)	2	160 - 180 1)	50 - 70
Pain (pain de seigle) :
1. Première partie du processus de cuisson.	1 - 2	1. 230 1)	1. 20
		2. 160 - 180 1)	2. 30 - 60
2. Deuxième partie du processus de cuisson.
Choux à la crème/éclairs	3	190 - 210 1)	20 - 35
Gâteau roulé 3		180 - 200 1)	10 - 20
Gâteaux avec garniture de type crumble (sec)	3 160 - 180 20 - 40
Gâteau au beurre et aux amandes / tartes au su-cre	3	190 - 210 1)	20 - 30
Gâteau aux fruits (pâte levée / gé-noise) 2)	3 170 35 - 55
Gâteau aux fruits (pâte brisée)	3 170 - 190 40 - 60
Gâteaux à pâte levée avec garniture délicate (par exemple fromage blanc, crème, crème anglaise)	3	160 - 1801)	40 - 80
Pizza (bien garnie)2)	1 - 2	190 - 2101)	30 - 50
Pizza (pâte fine) 1 - 2		220 - 2501)	15 - 25
Pain sans levain 1 230 - 250 10 - 15
Tartes (Suisse) 1 210 - 230 35 - 50

Biscuits

Type de cuisson	Position des gra-dins	Température en °C	Durée en min
Biscuits sablés 3 170 - 190 10 - 20
Short bread/ Pastry Stripes	3	160 1)	20 - 35
Biscuits à base de génoise	3 170 - 190 20 - 30
Pâtisseries à base de blancs d'œufs,meringues	3 80 - 100 120- 150
Macarons 3 120 - 130 30 - 60
Biscuits à pâte levée	3 170 - 190 20 - 40
Pâtisseries feuille-tées	3	190 - 210 1)	20 - 30
Petits pains 3		190 - 210 1)	10 - 55
Small cakes (20 par plaque)	3 - 4	170 1)	20 - 30

1) Préchauffez le four.

Tableau des soufflés et gratins

Plat	Position des gra-dins	Température en °C	Durée en min
Gratin de pâtes 1	180 - 200	45 - 60
Plat	Position des gradins	Température en °C	Durée en min
Lasagnes 1 180 - 200 35 - 50
Gratin de légumes 1		180 - 200 1)	15 - 30
Baguettes garnies de fromage fondu	1	200 - 220 1)	15 - 30
Gratins sucrés 1 180 - 200 40 - 60
Gratins de poisson	1	180 - 200	40 - 60
Légumes farcis 1 180 - 200 40 - 60

1) Préchauffez le four.

9.5 Rôtissage

Plats à rôtir

• Utilisez des plats résistant à la chaleur pour rôtir (veuillez lire les consignes du fabricant).
• Vous pouvez cuire de gros rôtis directement dans la lèchefrite (si présente) ou

sur la grille métallique en plaçant la lè-chefrite en dessous.

• Faites rôtir les viandes maigres dans une cocotte munie d'un couvercle. La viande sera ainsi plus succulente.
• Tous les types de viandes pouvant être dorées ou grillées peuvent être rôties dans le plat sans couvercle.

9.6 Rôtissage avec la convection naturelle □

Bœuf

Type de vian-de	Quantité Position de la grille	Température en °C	Durée en min
Bœuf braisé	1-1,5 kg	1	200 - 230
Rôti ou filet de boeuf : sai-gnant	par cm d'épaisseur	1	230 - 250 ^1)
Rôti ou filet de boeuf : A point	par cm d'épaisseur	1 220 - 230 8 - 10
Rôti ou filet de boeuf : bien cuit	par cm d'épaisseur	1 200 - 220 10 - 12

1) Préchauffez le four.

Porc

Type de viande	Quantité	Position de la grille	Température en °C	Durée en min
Épaule, collier, jambon à l'os	1-1,5 kg	1	210 - 220	90 - 120
Côtelette, côte	1-1,5 kg	1	180 - 190	60 - 90
Pâté à la vian-de	750 g-1 kg	1	170 - 190	50 - 60
Jarret de porc (pré-cuit)	750 g-1 kg	1 200 - 220 90 - 120

Viande de veau

Type de viande	Quantité	Position de la grille	Température en °C	Durée en min
Rôti de veau1)	1 kg 1 210 - 220 90 - 120
Jarret de veau	1,5-2 kg	1	200 - 220	150 - 180

1) utilisez un plat à rôtir couvert

Agneau

Type de viande	Quantité	Position de la grille	Température en °C	Durée en min
Gigot d'agneau, rôti d'agneau	1- 1,5 kg	1 210 - 220 90 - 120
Selle d'agneau	1- 1,5 kg	1	210 - 220	40 - 60

Gibier

Type de viande	Quantité	Position de la grille	Température en °C	Durée en min
Râble de liè-vre, cuisse de lièvre	jusqu'à 1 kg 1		220 - 240 1)	30 - 40
Selle de che-vreuil	1,5-2 kg 1 210 - 220 35 - 40
Cuissot de chevreuil	1,5-2 kg 1 200 - 210 90 - 120

1) Préchauffez le four.

Volaille

Type de viande	Quantité	Position de la grille	Température en °C	Durée en min
Morceaux de volaille	200-250 g chacun	1 220 - 250 20 - 40
Demi-poulet	400-500 g chacun	1 220 - 250 35 - 50
Poulet, poular-de	1-1,5 kg	1 220 - 250 50 - 70
Canard	1,5-2 kg	1	210 - 220	80 - 100
Oie 3,5-5 kg	1 200 - 210 150 - 180
Dinde	2,5-3,5 kg	1	200 - 210	120 - 180
Dinde 4-6 kg 1 180 - 200 180 - 240

Poisson

Type de viande	Quantité	Position de la grille	Température en °C	Durée en min
Poisson entier	1-1,5 kg	1	210 - 220	40 - 70

9.7 Rôtissage au turbo gril

Bœuf

Type de viande	Quantité	Position de la grille	Température en °C	Durée en min
Rôti ou filet de bœuf : sai-gnant	par cm d'épaisseur	1	190 - 200 1)	5 - 6
Rôti ou filet de bœuf : A point	par cm d'épaisseur	1 180 - 190 6 - 8
Rôti ou filet de bœuf : bien cuit	par cm d'épaisseur	1 170 - 180 8 - 10

1) Préchauffez le four.

Porc

Type de vian-de	Quantité	Position de la grille	Température en °C	Durée en min
Épaule, collier, jambon à l'os	1-1,5 kg 1	160 - 180	90 - 120
Côtelette, côte	1-1,5 kg	1	170 - 180	60 - 90
Pâté à la vian-de	750 g-1 kg	1	160 - 170	50 - 60
Jarret de porc (pré-cuit)	750 g-1 kg	1	150 - 170	90 - 120

Viande de veau

Type de viande	Quantité	Position de la grille	Température en °C	Durée en min
Rôti de veau	1 kg	1	160 - 180	90 - 120
Jarret de veau	1,5-2 kg	1	160 - 180	120 - 150

Agneau

Type de viande	Quantité Position de la grille	Température en °C	Durée en min
Gigot d'agneau, rôti d'agneau	1-1,5 kg 1 150 - 170 100 - 120
Selle d'agneau	1-1,5 kg	1	160 - 180

Volaille

Type de viande	Quantité Position de la grille	Température en °C	Durée en min
Morceaux de volaille	200-250 g chacun	1 200 - 220 30 - 50
Demi-poulet 400-500 g chacun		1 190 - 210 35 - 50
Poulet, poular-de	1-1,5 kg 1 190 - 210 50 - 70
Canard	1,5-2 kg	1	180 - 200
Oie	3,5-5 kg	1	160 - 180
Dinde	2,5-3,5 kg	1	160 - 180
Dinde	4-6 kg	1	140 - 160

9.8 Gril

Utilisez toujours la fonction Gril avec le réglage de température maximum

Fermez toujours la porte du four lorsque vous grillez un aliment

Préchauffez toujours le four à vide pendant 5 minutes avec les fonctions du gril.

- Placez la grille au niveau recommandé dans le tableau de gril.

• Placez toujours la lèchefrite au premier niveau pour récupérer la graisse.
• Ne faites griller que des morceaux plats de viande ou de poisson.

L'espace pour griller se trouve au centre de la grille

Types de plats à griller	Position de la grille	Température en °C	Durée de cuisson (min)
			1re face	2ème face
Rôti de bœuf, à point	2	210 - 230	30 - 40	30 - 40
Filet de bœuf, à point	3	230	20 - 30	20 - 30
Carré de porc	2	210 - 230	30 - 40	30 - 40
Rôti/Filet de veau	2	210 - 230	30 - 40	30 - 40

Types de plats à griller	Position de la grille	Température en °C	Durée de cuisson (min)
			1re face 2ème face
Carré d'agneau	3 210 - 230 25 - 35 20 - 35
Poisson entier, 500 - 1 000 g	3 - 4 210 - 230 15 - 30 15 - 30

Gril

Types d'ali-ments à gril-ler	Position de la grille	Température en °C	Durée de grillade en min
			1re face 2ème face
Burgers 4		max ^1)	9 - 15 8 - 13
Filet de porc	4	max	10 - 12	6 - 10
Saucisses	4	max	10 - 12	6 - 8
Tournedos,steaks de veau	4 max 7 - 10 6 - 8
Toasts	4 - 5	max ^1)	1 - 4	1 - 4
Toasts avec garniture	4	max	6 - 8	-

1) Préchauffez le four.

9.9 Stérilisation □

Points à noter :

• Utilisez toujours des bocaux à stériliser de dimensions identiques, disponibles dans le commerce.
• N'utilisez pas de bocaux à couvercles à visser ou à baïonnette, ni de boîtes métalliques.
• Utilisez le premier gradin à partir du bas pour cette fonction.

• Ne mettez pas plus de six bocaux à conserves d'un litre sur le plateau de cuisson.

• Remplissez les bocaux au même niveau et enclenchez le système de fermeture.

• Les bocaux ne doivent pas se toucher.
• Mettez environ 1/2 litre d'eau dans le plateau de cuisson pour humidifier le four.
• Lorsque le liquide dans les bocaux commence à frémir (au bout de 35 à 60 minutes avec des bocaux d'un litre), arrêtez le four ou baissez la température à 100 °C (voir le tableau).

Baies

Conserve	Température en °C	Durée de cuisson jusqu'à fré-missement en min	Poursuite de la cuisson à 100 °C en min
Fraises, myrtilles, framboises, gro-seilles à maque-reau mûres	160 - 170	35 - 45	-

Fruits à noyau

Conserve	Température en °C	Durée de cuisson jusqu'à fré-missement en min	Poursuite de la cuisson à 100 °C en min
Poires, coings, prunes	160 - 170 35 - 45 10 - 15

Légumes

Conserve	Température en °C	Durée de cuisson jusqu'à fré-missement en min	Poursuite de la cuisson à 100 °C en min
Carottes 1)	160 - 170 50 - 60 5 - 10
Concombres 160 - 170 50 - 60 -
Condiments divers	160 - 170	50 - 60	5 - 10
Chou-rave, petits pois, asperges	160 - 170 50 - 60 15 - 20

1) Laissez dans le four après l'arrêt de celui-ci.

9.10 Décongélation

Retirez l'emballage des aliments. Disposez les aliments sur une assiette.

Ne les couvrez pas d'un bol ni d'une assiette. Cela peut prolonger le temps de décongélation.

Utilisez le premier niveau de la grille, c'est-à-dire celui du bas.

Plat	Durée de décongélation en min	Durée supplémentaire de décongélation en min	Description
Volaille, 1 000 g 100 - 140 20 - 30			Placez le poulet sur une soucoupe retournée, placée dans une grande assiette, retournez à la moitié du temps de décongélation
Viande, 1 000 g 100 - 140 20 - 30			Retournez à la moitié du temps
Viande, 500 g 90 - 120 20 - 30			Retournez à la moitié du temps
Truite, 150 g 25 - 35 10 - 15 -
Fraises, 300 g	30 - 40	10 - 20	-
Beurre, 250 g 30 - 40 10 - 15 -
Crème, 2 x 200 g	80 - 100	10 - 15	La crème fraîche peut être battue même si elle n'est pas complètement décongelée
Gâteau, 1 400 g 60 60 -

10. FOUR - ENTRETIEN ET NETTOYAGE

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

• Nettoyez la façade du four à l'aide d'une éponge humide additionnée d'eau savonneuse.
• Utilisez les produits spécifiques vendus dans le commerce pour l'entretien des surfaces en métal
• Nettoyez l'intérieur du four après chaque utilisation. Les salissures s'éliminent alors plus facilement et ne risquent pas de brûler.
• En cas de salissures importantes, nettoyez à l'aide d'un nettoyant pour four.
• Après chaque utilisation, lavez tous les accessoires du four et séchez-les. Utilisez un chiffon doux additionné d'eau savonneuse tiède.
• Si vous avez des accessoires anti-adhérents, ne les nettoyez pas avec des

produits agressifs, des objets pointus ni au lave-vaisselle. Vous risqueriez de dé-truire le revêtement anti-adhérent.

Appareils en acier inoxydable ou en aluminium

Nettoyez la porte uniquement avec une éponge humidifiée. Séchez-la avec un chiffon doux. N'utilisez jamais de produits abrasifs ou corrosifs, d'éponges métalliques, de substances acides ou d'objets tranchants qui susceptibles d'endommager le revêtement du four. Nettoyez le bandeau de commandes du four en observant ces mêmes recommandations.

10.1 Support de grille

Les supports de grille sont amovibles, pour permettre le nettoyage du four.

Retrait des supports de grille

1. Écartez l'avant du support de grille de la paroi latérale.

1. Écartez l'arrière de la glissière de la paroi latérale et retirez-la.

Remontage des supports de grille

Installez les supports de grille en suivant la même procédure, mais dans l'ordre inverse.

Remarque concernant les glissières télescopiques :

Les tiges de retenue des glissières télescopiques doivent pointer vers l'avant !

ATTENTION

Assurez-vous que le plus long fil de fixation se trouve sur le devant. L'extrémité des deux fils doit être tournée vers l'arrière. Une mauvaise installation peut causer des dommages à l'émail.

10.2 Nettoyage de la porte du four

Pour faciliter le nettoyage, démontez la porte du four.

Retrait de la porte :

Assurez-vous que les panneaux de verre sont froids avant de nettoyer la vitre de la porte. Le verre risque de se briser.

AVERTISSEMENT

Lorsque les panneaux en verre de la porte sont endommagés ou s'ils présentent des rainures, la vitre s'affaiblit et peut se briser. Pour éviter cela, vous devez alors les remplacer. Pour obtenir des instructions supplémentaires, veuillez contacter votre service après-vente.

1. Ouvrez complètement la porte.
2. Déplacez la glissière jusqu'à ce que vous entendiez un clic.
3. Fermez la porte jusqu'à ce que la glissière se verrouille.
4. Retirez la porte.

Pour retirer la porte, tirez-la d'abord vers l'extérieur d'un côté, puis de l'autre.

dans l'ordre inverse. Assurez-vous d'entendre un clic lorsque vous insérez la porte. Forcez si nécessaire.

10.3 Panneaux de verre du four

Le panneau de verre de la porte de votre appareil peut être de type et de forme différents des exemples illustrés. Le nombre de panneaux de verre peut également varier.

Retrait et nettoyage des vitres de la porte

1. Saisissez les deux côtés du cache (B) situé sur l'arête supérieure de la porte et poussez-le vers l'intérieur pour permettre le déverrouillage du système de fermeture.

2. Retirez le cache de la porte en le tirant vers l'avant.

3. Saisissez un panneau de verre à la fois par son bord supérieur et dégagez-le du guide en le soulevant.

4. Nettoyez les panneaux de verre de la porte.

Pour mettre en place les panneaux, suivez les étapes ci-dessus dans l'ordre inverse.

ATTENTION

Les panneaux de verre comportent un marquage sur l'un de leurs côtés. Assurez-vous que ce marquage se trouve dans le coin supérieur gauche.

10.4 Éclairage du four

AVERTISSEMENT

Soyez prudent lorsque vous changez l'éclairage du four. Risque de choc électrique.

Avant de remplacer l'éclairage du four :

• Éteignez le four.
• Retirez les fusibles de la boîte à fusibles ou coupez le disjoncteur.

Placez un chiffon sur la sole du four afin de protéger l'éclairage du four et le diffuseur en verre.

Remplacement de l'éclairage du four

1. Le diffuseur de l'éclairage se trouve dans le fond de l'intérieur du four.
   Retirez le diffuseur en verre de l'ampoule en le tournant vers la gauche.
2. Nettoyez le diffuseur en verre.
3. Remplacez l'éclairage du four par une ampoule résistante à une température de 300 °C.

Utilisez le même type d'ampoule.

1. Installez le diffuseur en verre.

10.5 Retrait du tiroir

Le tiroir situé sous le four peut être retiré pour pouvoir être nettoyé plus facilement.

1. Tirez le tiroir jusqu'à la butée.

1. Soulevez le tiroir en le mettant légèrement en angle et retirez-le des glissières.

Insertion du tiroir

1. Placez le tiroir sur ses glissières. Assurez-vous que les prises s'engagent correctement dans les glissières.
2. Baissez le tiroir en position horizontale et poussez-le.

AVERTISSEMENT

Lorsque le four fonctionne, de la chaleur peut s'accumuler dans le tiroir. N'y rangez pas de produits inflammables (tels que des produits nettoyants, des sacs en plastique, des gants de cuisine, du papier, des aérosols de nettoyage, etc.).

11. EN CAS D'ANOMALIE DE FONCTIONNEMENT

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

Problème Cause possible Solution
L'appareil ne fonctionne pas	Le fusible de la boîte à fusibles a disjoncté	Vérifiez le fusible. Si les fusibles disjonctent plusieurs fois, faites appel à un électricien qualifié.
Le four ne chauffe pas	Le four n'est pas allumé	Mettez le four en marche.
Le four ne chauffe pas Les réglages nécessaires n'ont pas été effectués		Vérifiez les réglages
L'éclairage du four ne fonctionne pas	L'éclairage du four est défectueux	Remplacez l'éclairage du four
De la vapeur et de l'eau de condensation se déposent sur les aliments et dans la cavité du four	Le plat est resté trop longtemps dans le four	Une fois la cuisson terminée, ne laissez jamais les plats dans le four plus de 15 à 20 minutes
Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou le service après-vente.Les informations à fournir au service après-vente figurent sur la plaque signalé-		tique. La plaque signalétique se trouve sur le cadre avant de la cavité du four.
Nous vous recommandons de noter ces informations ici :Modèle (MOD.) ......Numéro du produit (PNC) ......Numéro de série (S.N.) ......

12. INSTALLATION

AVERTISSEMENT

Reportez-vous aux chapitres concernant la sécurité.

Dimensions

Hauteur 847 - 867 mm

Largeur 596 mm

Profondeur 600 mm

Capacité du four 74 l

12.1 Emplacement de l'appareil

Vous pouvez installer votre appareil avec des meubles d'un côté, des deux côtés ou dans un angle.

B A A

Distances minimales

Dimen-sion	mm
A	2
B 685

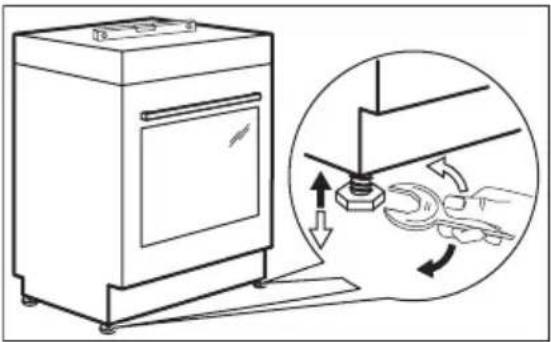

12.2 Mise à niveau

Utilisez les petits pieds situés sous l'appareil pour mettre la surface supérieure de l'appareil de niveau avec les autres surfaces environnantes.

Vous devez installer la protection anti-bascule. Si vous ne l'installez pas, l'appareil peut basculer.

Votre appareil dispose du symbole illustré ci-dessous (si applicable) afin de vous rappeler d'installer la protection anti-bascule.

Assurez-vous d'installer la protection anti-bascule à la bonne hauteur.

1. Réglez la hauteur et l'emplacement de l'appareil avant de commencer à fixer la protection anti-basculement.

2. Installez la protection anti-bascule 77 mm en dessous de la surface supérieure de l'appareil et à 49 mm à côté gauche de l'appareil, dans l'orifice circulaire situé sur un support (voir la figure). Vissez-la dans un matériau solide ou utilisez un renfort adapté (mur).

3. L'orifice se trouve sur le côté gauche, à l'arrière de l'appareil (voir figure).

Soulevez l'avant de l'appareil (1) et placez-le au milieu de l'espace entre les meubles (2). Si l'espace entre les meubles est supérieur à la largeur de l'appareil, vous devez ajuster la me-

sure latérale si vous souhaitez centrer l'appareil.

Vérifiez que la surface derrière l'appareil est lisse.

49 mm 77 mm 1 2

12.4 Installation électrique

Le fabricant ne pourra être tenu pour responsable si vous ne respectez pas les précautions de sécurité du chapitre « Consignes de sécurité ».

L'appareil est fourni sans câble d'alimentation, ni fiche électrique.

Types de câbles applicables : H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F.

13. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet.

Contribuez à la protection de

l'environnement et à votre sécurité,

recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils

portant le symbole ✗ avec les ordures

ménagères. Emmenez un tel produit dans

votre centre local de recyclage ou

contactez vos services municipaux.

Informations: Où aller avec les appareils usagés? Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels SENS. La liste des centres de collecte officiels SENS est disponible sous www.sens.ch.

INDICE
