Type de produit	Transformateur électrique dimmable
Marque	Dals
Modèle	BT36DIM
Tension d'entrée	120 V CA
Tension de sortie	12 V CC
Puissance nominale	24 W
Plage de gradation	20 % à 100 %
Charge minimale requise	12 W (moitié de la puissance nominale)
Compatibilité luminaires	Tous produits DALS LED 12 V CC
Compatibilité gradateurs	La plupart des gradateurs électroniques basse tension (référer au site DALS)
Raccordement	Bornier à vis
Matériau du boîtier	Métal
Montage	En surface
Distance minimale au sol	1 pied (30 cm)
Installation	Par un électricien qualifié, couper l'alimentation avant
Normes	Classe B, NMB-005 Canada
Garantie	2 ans (réparation ou remplacement)
Service client	1-877-430-1818 / [e-mail]

FOIRE AUX QUESTIONS - BT36DIM Dals

Comment installer le transformateur BT36DIM ?

Coupez l'alimentation au disjoncteur. Retirez la pastille métallique appropriée, dégainez les fils sur 15 cm et dénudez 1 cm. Connectez les fils blancs ensemble, les fils noirs ensemble, et le fil de cuivre à la vis de mise à la terre. Vissez la boîte sur la surface de montage et connectez les luminaires au connecteur de sortie.

Quels luminaires sont compatibles avec ce transformateur ?

Tous les produits DALS LED de 12 V CC sont compatibles. Les autres marques peuvent fonctionner, mais vérifiez la compatibilité.

Comment fonctionne la gradation ?

Le transformateur est dimmable de 20 à 100 % avec la plupart des gradateurs électroniques basse tension. Pour une gradation optimale, la charge doit être au moins la moitié de la puissance totale (12 W pour un modèle de 24 W).

Quelle est la charge minimale requise ?

La charge minimale est de 50 % de la puissance nominale, soit 12 W pour un transformateur de 24 W.

Quels gradateurs puis-je utiliser ?

Consultez la liste des gradateurs compatibles sur le site DALS. En général, les gradateurs électroniques basse tension standards fonctionnent.

Que faire si les lumières scintillent ?

Assurez-vous que la charge totale est d'au moins 12 W. Si le scintillement persiste, vérifiez la compatibilité du gradateur et remplacez-le si nécessaire.

Puis-je utiliser ce transformateur en extérieur ?

L'installation doit être effectuée à l'intérieur ou dans un endroit sec, à plus de 30 cm du sol. Respectez les normes électriques locales.

Quelle est la garantie du BT36DIM ?

DALS offre une garantie de 2 ans à compter de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses.

Comment contacter le service client DALS ?

Appelez le 1-877-430-1818 ou envoyez un courriel à [e-mail].

Le transformateur est-il compatible avec les spots halogènes 12 V ?

Il est conçu pour les LED 12 V CC. Les halogènes peuvent fonctionner, mais la gradation pourrait ne pas être optimale. Vérifiez la puissance minimale requise.

MODE D'EMPLOI BT36DIM Dals

Ce manuel contient des instructions de sécurité importantes concernant les transformateurs. LIRE ET SUIVRE TOUTES LES CONSEILS DE SÉCURITÉ.

Faire référence au Code Électrique National, pour l'installation électrique de cet appareil. L'installation doit être effectuée par une personne qualifiée selon le code et les standards incluant les standards de construction anti-feu. Installer l'appareil à une distance supérieure à 1 pied du sol. Cet appareil numérique de classe B est conforme à la norme canadienne NMB-005. Cet appareil numérique ne dépasse pas les limites applicables aux équipements de classe B en termes d'émissions de bruit radioélectrique, telles que définies par la Règlement sur le brouillage radioélectrique établi par le Ministère des Communications du Canada.

Luminaires compatibles (vendus séparément) :

• Tous produits DALS LED de 12V DC
• Tous produits DALS de 12V CC

Gradateurs suggérés (vendus séparément) :

• Veuillez vous référer à notre site internet pour la liste des gradateurs compatibles

Accessoires compatibles (vendus séparément) :

4000E-24 :

- Cordon jonction de 10 po. (25 cm) avec bornier à vis.

Warranty:

Garantie :

DALS offre une garantie de 2 ans à partir de la date de l'achat qui couvre la réparation ou le remplacement des pièces du boîtier et des pièces électroniques défectueuses. Pour contacter le service à la clientèle de DALS, appelez au 1-877-430-1818 ou envoyez un courriel à [e-mail].

Graduables de 20 à 100%

Pour avoir une bonne gradation, un transformateur dimmable nécessite

une charge minimale de la moitié de sa puissance totale. (Ex. : charge minimale de 12W sur un transfo. de 24W)

Les transformateurs sont graduables avec la plupart des gradateurs électroniques basse tension réguliers.

Instructions d'installation

WARNING - BEFORE STARTING INSTALLATION, SHUT THE LINE FEED POWER OFF USING THE CIRCUIT BREAKER. - WARNING

ATTENTION - AVANT DE DÉBUTER L'INSTALLATION, COUPER L'ALIMENTATION DU FIL DU SECTEUR À L'AIDE DU DISJONCTEUR. - ATTENTION

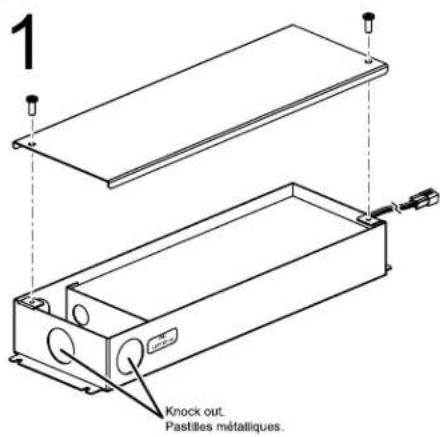

1 Knock out. Pastilles métalliques.

Dévisser le couvercle afin de faire les connexions. Enlever la pastille métallique appropriée pour votre installation.

2 Unshield 6" (15 cm) and strip 3/8" (1 cm). Dégainer 6 po. (15 cm) et dénuder 3/8 po. (1 cm). Line feed wire Fil du secteur

Dégainer le fil du secteur de 6 po. (15 cm) et dénuder les fils de 3/8 po. (1 cm).

White wire Fil blanc Ground screw Vis de mise à la terre Copper wire Fil de cuivre Black wire Fil noir Line feed wire Fil du secteur

Installer la bague anti-traction incluse dans le trou approprié puis pousser les fils dans le connecteur. Faire les connexions dans le compartiment, jumeler le fil blanc du secteur avec le fil blanc du transformateur DEL, jumeler le fil noir du secteur avec le fil noir du transformateur DEL avec les raccords de fils inclus, visser le fil de cuivre du secteur en utilisant la vis verte de mise à la terre.

Vissez la boîte métallique à la surface de montage avec les 4 vis incluses, placer les fils dans la boîte et vissez le couvercle. 5

Connectez le(s) luminaire(s) au connecteur de sortie.
