MODE D'EMPLOI H-7978 Uline

#	DESCRIPTION
1	Couvercle
2	Boîtier de la base
3	Bouton d'ouverture du couvercle
4	Ouverture pour doublure d'étiquette adhésive
5	Ouverture pour étiquette adhésive
6	Bouton d'alimentation papier
7	Bouton de pause
8	Voyant de défaillance
9	Voyant de fonctionnement/ d'alimentation
10	Interrupteur d'alimentation
11	Prise d'alimentation
12	Prise pour caisse enregistreuse
13	Interface parallèle
14	Interface USB
15	Interface en série
16	Tête d'impression
17	Rouleau d'étiquettes adhésives
18	Guide d'étiquettes adhésives
19	Détecteur de présence d'étiquette adhésive
20	Lumière du détecteur de transmission lumineuse
21	Tige d'entraînement de rouleau d'étiquettes adhésives
22	Récepteur du détecteur de transmission lumineuse

APERÇU DES COMMANDES SUITE

REMARQUE : L'imprimante comporte un voyant d'alimentation (voyant bleu) et un voyant de défaillance (voyant rouge), ainsi qu'un bouton de pause et un bouton d'alimentation papier.

VOYANTS

ÉTAT DU VOYANT ÉTAT DE L'IMPRIMANTE
Le voyant d'alimentation (6) est allumé.Le voyant de défaillance (7) est éteint.	L'imprimante est allumée et en mode d'impression normale.
Le voyant d'alimentation (6) clignote lentement.Le voyant de défaillance (7) est éteint.	L'imprimante est mise en pause.
Le voyant d'alimentation (6) clignote rapidement.Le voyant de défaillance (7) est éteint.	La doublure de l'étiquette est décollée, mais n'est pas détachée.
Le voyant d'alimentation (6) est éteint.Le voyant de défaillance (7) clignote rapidement.	Le couvercle de l'imprimante est ouvert.
Le voyant d'alimentation (6) est éteint.Le voyant de défaillance (7) clignote lentement.	Manque de papier ou erreur d'étalonnage du détecteur d'espace.
Le voyant d'alimentation (6) clignote rapidement.Le voyant de défaillance (7) clignote rapidement.	La fonction de protection contre la surchauffe de l'imprimante est activée. L'imprimante vérifiera de nouveau la température de la tête d'impression après une minute.

BOUTONS

FONCTION DESCRIPTION
Alimentation papier	Appuyez sur le bouton d'alimentation papier (9) lorsque le voyant d'alimentation est allumé et que voyant de défaillance est éteint. L'étiquette adhésive s'avance jusqu'au commencement de la prochaine étiquette.
Pause	Appuyez sur le bouton de pause (8) durant l'impression pour interrompre l'impression en cours.
Autotest	1. Mettez l'interrupteur d'alimentation (10) de l'imprimante hors tension.2. Assurez-vous que le rouleau d'étiquettes est correctement installé et que le couvercle de l'imprimante est fermé.3. Allumez l'imprimante et appuyez en même temps sur le bouton d'alimentation papier (9). Relâchez le bouton d'alimentation papier lorsque le papier d'autotest s'imprime.
Étalonnage du détecteur d'espace	1. Mettez l'interrupteur d'alimentation (10) de l'imprimante sous tension.2. Assurez-vous que le rouleau d'étiquettes est correctement installé et que le couvercle est fermé.3. Maintenez appuyé le bouton de pause (8), puis allumez l'imprimante. L'imprimante effectue automatiquement l'étalonnage de la sensibilité du détecteur d'espace et enregistre la longueur d'espace dans la DRAM. Relâchez le bouton de pause.
Mode de vidage	1. Mettez l'interrupteur d'alimentation (10) de l'imprimante sous tension.2. Assurez-vous que le rouleau d'étiquettes est correctement installé et que le couvercle est fermé.3. Maintenez appuyés les boutons de pause (8) et d'alimentation papier (9), puis allumez l'imprimante. Dès que les voyants d'alimentation (voyant bleu) et de défaillance (voyant rouge) s'allument simultanément, relâchez les deux boutons. L'imprimante est maintenant en mode de vidage.

APERÇU DES COMMANDES SUITE

Cette imprimante d'étiquettes est conçue pour l'impression en temps réel et par lots d'étiquettes. Ces deux modes étant utilisés dans le domaine du transport, de la logistique, de la poste, de la vente au détail, etc. L'imprimante peut être connectée à d'autres appareils comprenant différentes cartes d'interface, y compris parallèle, série, USB et LAN. Compatible avec différents supports papier, y compris les rouleaux de papier thermique, le papier d'étiquettes thermiques et le film à étiquettes.

L'imprimante fournit une impression thermique directe à des vitesses d'impression réglables de 2,0, 3,0, 4,0 et 5,0 pouces par seconde. Les étiquettes alimentées par rouleau, découpées et pliées sont acceptées. Tous les formats de code à barres courants sont offerts. La police et les codes à barres peuvent être imprimés dans quatre sens et avec agrandissement de la taille de 1 à 10 fois.

FONCTIONS PRINCIPALES

• Compatible avec les rouleaux continus d'étiquettes adhésives, les rouleaux non continus d'étiquettes adhésives et le papier adhésif non continu.
• Compatible avec les rouleaux de papier thermique, le papier thermique et le film à étiquettes.
• Compatible avec les supports d'impression de 16 à 82 mm de largeur.
• Fonction de réglage automatique du papier.
• Contrôle automatique de la température pour une impression durable.
• Conception modulaire pour différentes applications.

SÉCURITÉ

AVERTISSEMENT! Lisez les remarques et les avertissements qui suivent avant d'utiliser l'imprimante.

MISE EN GARDE! La tête d'impression est une pièce chauffée. Ne touchez pas la tête d'impression ni les autres pièces qui l'entourent pendant et après le processus d'impression.

MISE EN GARDE! Ne touchez pas la tête d'impression ni ses pièces enfichables afin d'éviter tout dommage.

MISE EN GARDE! Ne touchez pas le coupe-papier, car cela pourrait entraîner des blessures graves.

• Ne touchez jamais la tête d'impression avec quoi que ce soit.
• Ne touchez jamais la lame de l'outil de coupe.
• Ne courbez pas excessivement le cordon d'alimentation et ne placez aucun objet lourd dessus.

AVERTISSEMENT! N'utilisez pas l'imprimante lorsqu'elle est hors service. Cela peut provoquer un incendie ou une électrocution.

• Tenez toujours la fiche et non le cordon pour brancher ou débrancher.
• Gardez le déshydratant hors de la portée des enfants.
• N'utilisez que les accessoires homologués.

MISE EN GARDE! Toute réparation de l'appareil doit être effectuée uniquement par un personnel qualifié.

• Installez l'imprimante sur une surface ferme et plane afin de minimiser les vibrations pendant l'impression.
• Ne laissez pas d'eau ou autres substances pénétrer l'imprimante.
• Ne connectez pas de ligne téléphonique au connecteur du lecteur de périphérique.
• Débranchez l'imprimante de la prise de courant si elle n'est pas utilisée pendant une longue période.

CONFIGURATION

CONFIGURATION DE L'IMPRIMANTE

DÉBALLAGE

Déballez l'imprimante et utilisez le bordereau d'expédition pour vérifier que toutes les pièces sont présentes. Contactez le service à la clientèle de Uline au 1 800 295-5510 pour toute pièce manquante.

INSTALLATION D'UN ROULEAU D'ÉTIQUETTES ADHÉSIVES

1. Appuyez sur le bouton d'ouverture du couvercle pour l'ouvrir. (Voir Figure 1)

1. Placez le rouleau de papier sur une tige d'entraînement, puis installez le rouleau dans l'imprimante. (Voir Figure 2)

1. Fixez l'extrémité du mandrin dans le support de rouleau de papier. (Voir Figure 3)

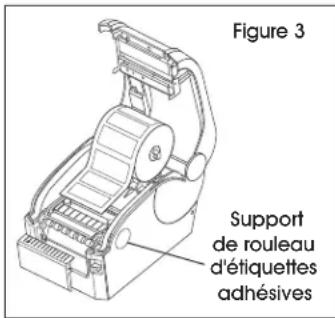

Figure 3 Support de rouleau d'étiquettes adhésives

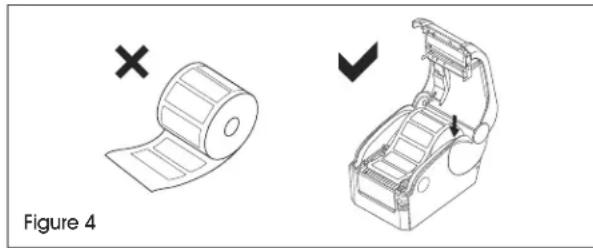

1. Placez le rouleau de papier à l'intérieur du support de rouleau de papier interne. Vérifiez que le côté d'impression du papier est orienté vers l'extérieur. (Voir Figure 4)

1. Vérifiez que l'interrupteur d'alimentation de l'imprimante est hors tension.

2. La prise d'alimentation de l'imprimante est une prise à trois broches pour une alimentation 24 V CC. Branchez bien le connecteur du cordon CC dans la prise d'alimentation de l'imprimante.

Figure 5

MISE EN GARDE!

• Tenez toujours la fiche et non le cordon pour brancher ou débrancher.
• Évitez de tirer le cordon d'alimentation afin de ne pas endommager le cordon ou de provoquer un incendie ou une électrocution.
• Évitez de placer le cordon d'alimentation à proximité d'autres équipements surchauffés afin d'éviter qu'il ne fonde, ce qui pourrait provoquer un incendie ou une électrocution.
• Débranchez l'imprimante lorsqu'elle n'est pas utilisée.

RACCORDEMENT DU CÂBLE DE DONNÉES

1. Vérifiez que l'interrupteur d'alimentation de l'imprimante est hors tension.
2. Branchez le câble de données dans l'interface appropriée.
3. Branchez l'autre extrémité du câble de données dans l'ordinateur hôte.

MISE EN GARDE! Ne branchez pas le câble de données lorsque l'imprimante est allumée.

REMARQUE : Pour l'installation de papier adhésif ou d'un rouleau d'étiquettes, consultez la section Installation d'un rouleau d'étiquettes adhésives à la page 19.

Il y a cinq utilitaires d'alimentation pour la configuration et le contrôle de l'imprimante. Ces utilitaires sont activés en appuyant sur le bouton d'alimentation papier et sur le bouton de pause.

CONFIGURATION DE L'IMPRIMANTE AVEC L'INDICATEUR D'AFFICHAGE LP7510

REMARQUE : Les voyants de balances de plancher en acier inoxydable et quatre saisons nécessitent un câblage pour être connectés à l'imprimante. Voir les instructions de Câblage à la page 23.

1. Utilisez le câble d'interface gris fourni avec l'imprimante. Branchez le câble au LP7510 et à l'imprimante.
2. Appuyez simultanément sur les touches PRINT et de somme et HOLD enfoncées pendant environ deux secondes. Le compteur affichera CO-I. Le chiffre un clignotera.
3. Appuyez sur la touche ZERO jusqu'à ce que le compteur affiche 0 - , puis appuyez une fois sur la touche UNIT. Le ZERO devrait clignoter. Appuyez ensuite une fois sur la touche zéro. Le compteur devrait afficher - 1 . Ceci est le réglage de la date. Appuyez sur ENTER (entrée). Utilisez les touches fléchées gauche, droite, haut et bas pour programmer la date actuelle : de gauche à droite, année/mois/jour.
4. Une fois la date programmée, appuyez deux fois sur la touche PRINT pour régler l'heure. Utilisez à nouveau les touches fléchées pour programmer l'heure actuelle.
5. Une fois l'heure programmée, appuyez deux fois sur la touche PRINT. Le compteur affichera C-18 0. Appuyez sur la touche ZERO jusqu'à ce que le compteur affiche C18 6. Appuyez ensuite deux fois sur la touche PRINT. Le compteur affichera C19 3. Si le chiffre 3 n'apparaît pas à l'écran, utilisez la touche fléchée pour passer à 3.
   Après avoir programmé C19, appuyez une fois sur la touche PRINT pour C20. Le zéro devrait clignoter. Appuyez une fois sur la touche UNIT. Le 2 clignotera. Appuyez une fois sur la touche ZERO et C30 apparaîtra. Appuyez une fois sur la touche PRINT. Le compteu-r affichera C30 0. Appuyez une fois sur la touche ZERO. Le compteur devrait afficher C30 1. Appuyez une fois sur la touche PRINT, puis une fois sur la touche de comptage. Le compteur sera de nouveau en mode de pesée. L'imprimante est maintenant prête pour l'utilisation.

CONFIGURATION SUITE

CÂBLAGE

REMARQUE : Un câblage est nécessaire pour connecter les voyants de balances de plancher en acier inoxydable et quatre saisons à l'imprimante. Ces instructions ne s'appliquent pas aux voyants de balances de plancher standard.

1. Coupez et dénudez l'extrémité RS-232 (9 broches) du câble d'usine. Vous y trouverez trois fils : rouge, noir et vert.
2. Retirez l'arrière de l'appareil et repérez le bornier marqué : RXD, TXD, GRND.

REMARQUE : Le fil vert correspond à TXD, le noir à GRND et le rouge à RXD.

1. Remettez le panneau arrière en place.
2. Allumez l'appareil et, en mode pesage, appuyez longuement sur les touches PRINT et HOLD pendant environ deux secondes. L'appareil affichera COI et le chiffre 1 clignotera.
3. Appuyez cinq fois sur ZERO. Le chiffre 6 clignotera.
4. Appuyez une fois sur UNITS. Le chiffre 0 clignotera.
5. Appuyez deux fois sur ZERO. L'appareil affichera C16.
6. Appuyez une fois sur PRINT. Ceci permettra de programmer la date. L'année, le mois et le jour s'affichent de gauche à droite. Utilisez les quatre

touches fléchées pour programmer la date. Appuyez deux fois sur PRINT une fois le réglage effectué.

1. Utilisez les touches fléchées pour programmer l'heure. Ce réglage est valable uniquement au format 24 heures. Appuyez deux fois sur PRINT une fois le réglage effectué.
2. L'appareil affichera C18. Appuyez sur ZERO jusqu'à ce que l'écran affiche C18 6.
3. Appuyez deux fois sur PRINT. L'écran affichera C19 3. Si le numéro affiché ne se termine pas par 3, appuyez sur la touche ZERO jusqu'à ce qu'il se termine par 3.
4. Appuyez une fois sur PRINT. L'écran affichera €20.
5. Appuyez une fois sur UNITS. Le chiffre 2 clignotera.
6. Appuyez une fois sur ZERO. L'écran affichera C30.
7. Appuyez une fois sur PRINT. L'écran affichera C30 0.
8. Appuyez une fois sur ZERO. L'écran affichera C30 I.
9. Appuyez une fois sur PRINT.
10. Appuyez une fois sur TOTAL. L'écran revient au mode poids et l'imprimante est prête à l'emploi.

REMARQUE : Si l'imprimante n'imprime pas, intervertissez les fils vert et rouge.

UTILITAIRES D'ALIMENTATION

AUTOTEST

Pour démarrer l'autotest de l'imprimante, suivez les étapes suivantes :

1. Éteignez l'imprimante.

2. Assurez-vous que le rouleau de papier est correctement installé et que le couvercle est fermé.

3. Allumez l'imprimante et appuyez en même temps sur le bouton d'alimentation papier. Relâchez le bouton d'alimentation papier lorsque le papier d'autotest s'imprime.

EXEMPLAIRE D'UN AUTOTEST

SELF-TEST Mode autotest

VERSION: V1, 1 (2013.3.1)....Version du micrologiciel

INTERFACE: USB and Serial ....Type d'interface

SERIAL PORT: SERIAL 9600, N, 8, 1 ....Paramètres de la communication en série

ETHERNET: 10M/100M....Paramètres de la communication LAN

PROTOCOLS: TCP/IP

IP ADDR: 192.168.1.223

MAC ADDR: 00-28-9E-E6-15-D7

NETMASK: 255.255.255.0

GATEWAY: 192.168.1.1

SPEED: 5......Vitesse d'impression

DENSITY: 7......Noirceur d'impression

SIZE: 57 mm, 40 mm....Largeur du papier

GAP: 2 mm, 0 mm ...... Distance d'espace

CODE PAGE: 437....Page de codes

MILEAGE (m): 44.488625 ....Longueur d'impression (mètres)

REFERENCE: 0 mm, 0 mm.....Décalage de référence

DIRECTION: 0, 0....Sens d'impression

SHIFT: 0 ....Décalage d'impression d'étiquettes

OFFSET: 0 ...... Fonctions d'impression de décalage de papier détachable

SET PEEL: OFF .... Mode décoller

SET TEAR: ON....Mode détacher

SET HEAD: ON ....Détecteur d'ouverture du couvercle

SET PRINTKEY: OFF ......Fonction appuyer et imprimer

SET REPRINT, OFF....Fonction autoréimpression

SET KEY1 (FEED), ON....Fonction bouton d'alimentation papier

SET KEY (PAUSE), ON ......Fonction bouton de pause

TAIWANESE BIG5, TST24, BF2....Taiwanais

Nombre de fichiers téléchargés Espace mémoire physique et disponible

UTILITAIRES D'ALIMENTATION

ÉTALONNAGE DU DÉTECTEUR D'ESPACE

La sensibilité du détecteur d'espace doit être étalonnée dans les conditions suivantes :

1. Une nouvelle imprimante.
2. Changement du film à étiquettes.
3. Initialisation de l'imprimante.

Cette fonction sert à réinitialiser la sensibilité du détecteur d'espace d'étiquettes lorsque l'imprimante est allumée. Démarrez l'étalonnage de la sensibilité du détecteur d'espace après le chargement d'un autre type de rouleau d'étiquettes ou après l'initialisation de l'imprimante.

Pour étalonner le détecteur d'espace :

1. Éteignez l'imprimante.
2. Assurez-vous que le rouleau d'étiquettes est correctement installé et que le couvercle est fermé.
3. Maintenez appuyé le bouton de pause, puis allumez l'imprimante. L'imprimante effectue automatiquement l'étalonnage de la sensibilité du détecteur d'espace et enregistre la longueur d'espace dans la DRAM. Relâchez le bouton de pause.

AVERTISSEMENT! Test d'impression d'un poids. Si aucun problème ne se produit, la balance est prête à l'emploi. Utilisez le mode de vidage ou d'initialisation de l'imprimante uniquement pour le dépannage.

MODE DE VIDAGE

1. Éteignez l'imprimante.
2. Assurez-vous que le rouleau d'étiquettes est correctement installé et que le couvercle est fermé.
3. Maintenez appuyés les boutons de pause et d'alimentation papier, puis allumez l'imprimante. Dès que les voyants d'alimentation (voyant bleu) et de défaillance (voyant rouge) s'allument simultanément, relâchez les deux boutons. L'imprimante est maintenant en mode de vidage et imprimera l'exemple ci-dessous. (Voir Figure 6)

REMARQUE : L'imprimante n'imprimera pas si les données ne contiennent pas plus d'une étiquette. Appuyez sur le bouton d'alimentation papier pour forcer l'imprimante à imprimer.

Figure 6

SELFTE 0A 53 45 54 454C 46

ST 53 54 0D 0A

SAUTER L'AUTO.BAS

L'utilisateur peut télécharger un fichier d'exécution automatique (AUTO.BAS) dans la mémoire flash. L'imprimante exécutera le programme AUTO.BAS dès qu'elle est allumée. Le programme AUTO.BAS peut être interrompu par l'utilitaire d'alimentation.

Suivez les étapes ci-dessous pour sauter le programme AUTO.BAS :

1. Éteignez l'imprimante.
2. Maintenez appuyés les boutons de pause et d'alimentation papier, puis allumez l'imprimante. Dès que le voyant d'alimentation (voyant bleu) s'affaiblit et que le voyant de défaillance (voyant rouge) s'allume, relâchez les deux boutons. L'imprimante saute l'exécution du programme AUTO.BAS. Le voyant d'alimentation s'allume.

INITIALISATION DE L'IMPRIMANTE

La fonction d'initialisation de l'imprimante est utilisée pour effacer la mémoire DRAM et pour rétablir les paramètres par défaut définis en usine.

REMARQUE : Étalonnez la sensibilité du détecteur d'espace après l'initialisation de l'imprimante.

Suivez les étapes ci-dessous pour l'initialisation de l'imprimante :

1. Éteignez l'imprimante.
2. Maintenez appuyés les boutons de pause et d'alimentation papier, puis allumez l'imprimante. Dès que le voyant d'alimentation (voyant bleu) s'allume et que le voyant de défaillance (voyant rouge) s'affaiblit, relâchez les deux boutons. La mémoire DRAM de l'imprimante est effacée et les paramètres de l'imprimante sont restaurés aux valeurs par défaut.

REMARQUE : L'imprimante comporte un voyant d'alimentation (voyant bleu) et un voyant de défaillance (voyant rouge), ainsi qu'un bouton de pause et un bouton d'alimentation papier.

ENTRETIEN

NETTOYAGE DE L'IMPRIMANTE

Suivez les consignes d'entretien pour maintenir l'imprimante en bon état de fonctionnement, prolonger sa durée de vie et garantir une bonne qualité d'impression.

Utilisez l'un des matériels suivants pour nettoyer l'imprimante :

• Coton-tige • Chiffon non pelucheux
- Brosse soufflante/ • Éthanol à 100 % aspirateur

MISE EN GARDE!

- Éteignez toujours l'imprimante avant de procéder au nettoyage.

• Ne touchez pas la tête d'impression avec les mains ou des pincettes, car cela pourrait l'endommager, de même pour le contre-rouleau et les détecteurs.
• Utilisez uniquement de l'éthanol à 100 %. N'utilisez pas d'alcool médical, d'essence ou d'acétone pouvant endommager la tête d'impression et le contre-rouleau.
• Étalonnez les détecteurs après le nettoyage. (Consultez la page 22)
• Allumez l'imprimante et reprenez l'impression seulement lorsque l'éthanol a complètement séché.

PROCESSUS DE NETTOYAGE

PIÈCE MÉTHODE
Tête d'impression	1. Éteignez l'imprimante avant de procéder au nettoyage de la tête d'impression.2. Laissez la tête d'impression refroidir pendant au moins une minute.3. Utilisez un coton-tige et de l'éthanol à 100 % pour nettoyer la surface de la tête d'impression.
Contre-rouleau	1. Éteignez l'imprimante avant de procéder au nettoyage de la contre-rouleau.2. Faites pivoter le contre-rouleau et essuyez-le soigneusement en utilisant de l'éthanol à 100 % et un coton-tige à 100 % ou un chiffon non pelucheux.
Extérieur Nettoyez avec un chiffon humide.
Intérieur Utilisez un aspirateur ou une brosse soufflante pour enlever la poussière.

DÉPANNAGE

PROBLÈME DE FONCTIONNEMENT	RECOMMANDATIONS
L'imprimante ne fonctionne pas.	Vérifiez que l'imprimante est branchée à l'alimentation.Vérifiez que le rouleau d'étiquettes à l'intérieur de l'imprimante est correctement installé.Vérifiez que le couvercle de l'imprimante est complètement fermé.Vérifiez que l'écran est configuré pour que la fonction d'impression soit activée.

Contactez le service à la clientèle de Uline au 1 800 295-5510 pour tous questions ou problèmes techniques.

DONNÉES TECHNIQUES

PARAMÈTRES
Impression	Méthode d'impression Thermique directe
	Résolution 203 PPP
	Largeur d'impression 16 à 82 mm (0,6 à 3,2 po)
	Vitesse d'impression Max. 127 mm/s;	Min. 101 mm/s
	Mémoire DRAM : FLASH DE 2 M : 2 M	(XP-330B)DRAM : FLASH DE 4 M : 2 M (XP-350B)
	Détecteur de température de la tête d'impression	Résistance de sensibilité thermique
	Détecteur de position de la tête d'impression	Microrupteur
	Détecteur de papier Détecteur de photoélectricité
	Interface USB série+
Polices et graphiques de code à barres	Code à barres	CODE128, EAN128, ITF, CODE39, CODE93, EAN13, EAN13+2, EAN13+5, EAN8, EAN8+2, EAN8+5, CODABAR, POSTNET, UPC-A, UPCA+2, UPCA+5, UPC-E, UPCE+2, UPC-E+5, CPOST, MSI, MSIC, PLESSY, ITF14, EAN14
	Police interne	Police 0 à police 8Chinois simplifié, chinois traditionnel et coréen
	Agrandissement et rotation	Agrandissement de 1 à 10 fois dans les deux sens Rotation de 0°, 90°, 270°, 360°
	Graphiques	Les fichiers Mono PCX et BMP peuvent être téléchargés dans FLASH et DRAM.
Supports Type de support		Continu, autocollant, plié, etc.
		Largeur du support 16 à 82 mm (0,6 à 3,2 po)
		Diamètre du support Max. 3,4 po (85 mm), ou rouleau externe de papier pour étiquettes (convient au XP-350B)
		Diamètre du mandrin du support	Min. 1 po (25 mm)
		Mode de décollage du papier	Détacher
Alimentation	Entrée	24 VCC, 2 A
Conditions environnementales	Fonctionnement	5 à 45 °C (41 à 113 °F), H.R. de 20 à 80 %
	Entreposage	-10 à 50 °C (14 à 122 °F),< H.R. de 93 % (40 °C)
Dimensions physiques	Diamètre	220 x 150 x 150 mm (8,4 x 5,9 x 5,9 po) (L. x l. x H.) (XP-350B)
	Poids	1,5 kg (3,3 lb) (XP-330B)
