MODE D'EMPLOI DXCM024-0400 DEWALT

Pour toute question ou tout commentaire, nous contacter.

Compresseurs d'air électriques à un étage à entraînement par courroie

Pour toute question ou tout commentaire, nous contacter.

Compressed Air Piping System Compresseurs d'air électrique à un étage à former par courroie

Mesures de l'ID du tube : 1,9cm (3/5 po)

Matériaux des tubes : PEHD / Aluminium / PEHD

Température de service : -40 °C à 60 °C (-40° F to 140° F)

Pression de fonctionnement : 200 PSI À 73° F, 160 PSI À 140° F

Pression maximale : 200 PSI

Raccords : Laiton

Collecteurs d'air : Aluminium

Supports de fixation : Acier

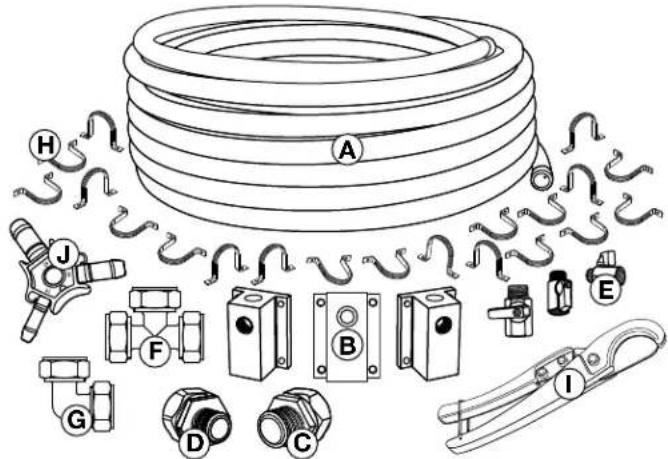

Liste des pièces du kit maître

RÉF. DESCRIPTION QUANTITÉ
A Tube de 301,9 cm (100 pi 34 po) 1
B Collecteur de sortie en aluminium 3
C	Raccord droit NPT 1,9 cm x 1,9 cm( 34 po x 34 po)	1
D	Raccord droit 1,9 cm x 1,27 cm( 34 po x 12 po) NPT	3
E Vannes de vidange NPT 0,95 cm ( ^3/_8 po) 3
F	Raccords en T NPT 1,9 cm x 1,9 cm x 1,9cm ( 34 po x 34 po x 34 po)	2
G Coude NPT 1,9 cm x 1,9 cm ( 34 po x 34 po) 2
H Supports de fixation en acier 20
I Coupe-tube 1
J Outil d'ébavurage		1

Outils requis

DESCRIPTION	FOURNI
Outil de coupe de tuyaux	Oui
Outil d'ébavurage	Oui
2 clés ou pinces réglables	Non
Marqueur permanent	Non
Ruban d'étanchéité fileté en PTFE	Non
Scellant de tuyau	Non
40 fixations pour fixer solidement les supports à la surface (doit s'adapter dans le trou de 1⁄4 po de diamètre)	Non

Définitions : Directives de sécurité

Les définitions ci-dessous décrivent le niveau de gravité de chaque mot signal. Veuillez lire ce manuel et prêter attention à ces symboles.

ADANGER : Indique une situation imminente dangereuse qui, si elle n'est pas évitée, entrainera la mort ou de graves blessures.

⚠AVERTISSEMENT : Indique une situation potentiellement dangereuse pouvant entraîner la mort ou de graves blessures.

⚠AVERTISSEMENT : Indique une situation potentiellement dangereuse pouvant provoquer des blessures mineures ou modérées si elle n'est pas évitée.

AVIS : Indique une pratique qui n'est pas liée aux blessures personnelles qui, si elle n'est pas évitée, peut entraîner des dommages à la propriété.

CONSERVEZ CES DIRECTIVES

Ce manuel contient des informations importantes que vous devriez connaître et comprendre. Ces informations se rapportent à VOTRE SÉCURITÉ et à la façon d'EMPÊCHER LES PROBLÈMES LIÉS À L'ÉQUIPEMENT. Pour vous aider à reconnaître ces informations, nous utilisons les symboles suivants. Veuillez lire ce manuel et prêter attention à ces sections.

AVERTISSEMENT : CONTIENT DU PLOMB. Peut être nocif s'il est ingéré ou mâché. Peut produire de la poussière qui contient du plomb. Lavez vos mains après l'utilisation. Gardez hors de la portée des enfants.

AVERTISSEMENT : Ce produit peut vous exposer à des produits chimiques incluant le plomb, un produit chimique connu par l'État de la Californie comme causant le cancer et des anomalies congénitales ou autres troubles de la reproduction. Pour obtenir plus de renseignements, veuillez visiter le site www.P65Warnings.ca.gov

Importantes directives d'utilisation sécuritaire

AVERTISSEMENT : Le fait de ne pas comprendre et d'obéir à ce qui suit peut entraîner des blessures pour vous ou pour d'autres. Vous devez également lire le manuel du compresseur et suivre toutes les instructions de sécurité du compresseur. Le fabricant NE SERA PAS responsable des dommages causés par le non-respect de ces instructions.

AVERTISSEMENT : RISQUE DE BLESSURES AUX YEUX

Portez toujours des lunettes de protection homologuées ANSI Z87.1 lors de l'installation ou de l'entretien.

⚠AVERTISSEMENT : RISQUE DE BLESSURES

Avant l'installation ou tout entretien, vidangez toute la pression du système et débranchez l'alimentation. Ne dirigez jamais une buse ou un pulvérisateur vers une personne, un animal ou une partie quelconque du corps. L'équipement peut causer de graves blessures si le jet ou les débris pénètrent dans la peau.

▲AVERTISSEMENT : RISQUE D'ÉCLATEMENT

Une pression d'air excessive peut entraîner un risque dangereux d'éclatement. Vérifier la pression nominale maximale du fabricant pour les outils d'air et les accessoires. La pression de sortie du régulateur ne doit jamais dépasser la pression nominale maximale de 200 PSI. Indice du tuyau : 200 PSI à 73 °F, 160 PSI à 140 °F ASTM F1281.

AVERTISSEMENT : RISQUE AUDITIF

Portez toujours une protection auditive lorsque vous utilisez un compresseur d'air. Ne pas suivre ces directives pourrait mener à des pertes auditives.

AVERTISSEMENT : N'essayez pas de modifier ce produit ou de créer des accessoires qui n'ont pas été recommandés pour ce produit. Toute modification ou altération est considérée comme une utilisation non appropriée et peut entraîner des conditions dangereuses qui peuvent potentiellement provoquer des blessures corporelles graves.

AVERTISSEMENT : Éteignez le compresseur d'air lorsqu'il n'est pas utilisé et vidangez les conduites d'air en tournant la vanne de vidange sur chaque bloc collecteur.

AVERTISSEMENT : Pressurisez le système lentement en tournant la vanne.

AAVERTISSEMENT : Vérifiez les codes de construction locaux avant l'installation.

Installation des raccords

1. Déroulez et redressez une section de tube de la bobine. Il est recommandé de redresser une section de tube de 1 à 2 pieds de plus que nécessaire.
2. Coupez le tube en carré à la longueur prévue à l'aide de l'outil de coupe fourni. Faites pivoter le poignet pendant la coupe. Ne pas couper la tubulure en ligne droite pourrait mener à une fuite d'air.
3. À l'aide de l'outil d'ébavurage fourni, insérez le bouchon de bonne taille (25) dans le tuyau. Tournez l'outil au moins 3 fois.
4. Poussez d'abord l'écrou, puis la bague fendue sur la tubulure. Poussez le raccord de votre choix sur le tube.

AVIS : Assurez-vous que l'épaulement du raccord est complètement en appui contre le tuyau. Si vous ne pouvez pas asseoir le raccord correctement, appliquez de l'eau savonneuse pour faciliter ce processus.

1. Serrez l'écrou à l'aide de vos doigts. Dessinez une marque de référence sur le raccord et l'écrou.
2. Avec le repère de référence comme guide, serrez l'écrou avec un minimum de 3/4 de tour ou jusqu'à ce qu'il soit serré. Si vous devez retirer le raccord, desserrez l'écrou, retirez la bague fendue et retirez le raccord du tube. Avant de remonter, assurez-vous que la bague fendue et le joint torique ne sont pas endommagés et remplacez-les au besoin.

AVIS : Ne pas trop serrer. Le tuyau peut être endommagé si l'écrou est trop serré.

Aménagement et conception

Maximisez votre débit en utilisant moins de raccords dans votre conception. Le fait de préplanifier votre mise en page avant de commencer l'installation vous aidera à installer le système plus rapidement et en utilisant juste la bonne quantité de raccords. Pour maximiser votre débit d'air, nous vous recommandons une disposition de la tuyauterie en boucle, ce qui peut ne pas être nécessaire ou pratique dans ce que vous planifiez. Créez un plan indiquant l'emplacement du compresseur d'air et l'endroit où vous allez monter les sorties d'air comprimé. Sur le plan, considérez quels raccords vous utiliserez où ou où vous prévoyez de plier la ligne pour maintenir le flux continu. Ne pas installer sous terre ou dans du béton.

AVIS : En cas d'installation à l'extérieur, nous vous recommandons de recouvrir ou de peindre le tube avec une peinture au latex à base d'eau pour le protéger des rayons ultraviolets nocifs.

Compresseur d'air

AVIS : NE branchez PAS ce kit directement au compresseur. Un tuyau hydraulique 3/4 po NPT (non inclus) doit être utilisé pour connecter le compresseur à l'unité de régulation afin de minimiser les vibrations au niveau de la tubulure.

Régulateur de filtre

Un filtre régulateur de 3/4 po de haute qualité est recommandé pour capturer les huiles entrant dans le système d'air. Un régulateur de filtre doit être utilisé.

Indices

200 psi à 73 °F 160 psi à 140 °F ASTM F1281.

Plier le tube

La tubulure peut être pliée pour maintenir n'importe quelle forme. Prendre garde de ne pas plier le tube, mais plutôt de plier le tube dans un rayon de balayage d'au moins 15,2 à 20,3 cm (6 à 8 po) autour des coins et des obstacles. Les raccords coudés sont disponibles pour les angles vifs.

Assemblage de composants filetés

Rassemblez tous les composants filetés et appliquez deux enveloppes de ruban PTFE sur les fils. Pour éviter le grippage, vous pouvez également appliquer un produit d'étanchéité pour tuyaux.

Installation de la tubulure et du support mural

La tubulure se dilatera et se contractera légèrement avec les changements de température. Utilisez des attaches murales espacées de 1.5m (5 pi) pour les tubes de 34 po.

Vérifier l'installation

Une fois la tubulure installée, vérifiez qu'il n'y a pas de fuites d'air. Pressurisez le système avec de l'air et pulvérisez une solution d'eau savonneuse sur chaque connexion. Aucune mousse ou bulle de solution ne doit être présente.

Composants recommandés

non inclus avec le kit :

Tuyau en caoutchouc d'installation de papeterie NPT de 3/4 po RÉGULATEUR DE FILTRE NPT DE 1,9 CM (3/4 PO) RACCORD RAPIDE MÂLE ½ PO NPT

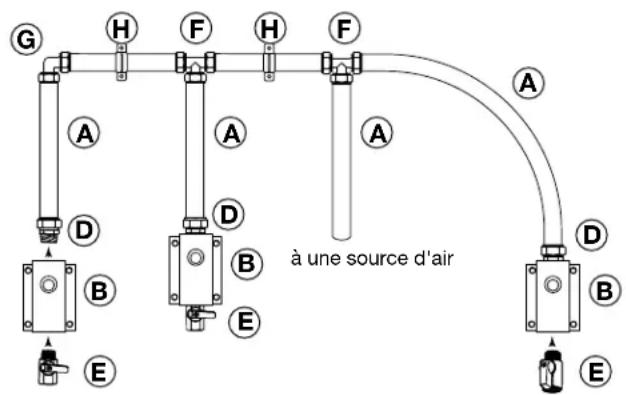

DISPOSITION TYPIQUE

G H F H F A A A D D B B E E à une source d'air A D B E

Au-dessus des pièces

RÉF. DESCRIPTION
A Tube de 301,9 cm (100 pi 34 po)
B Collecteur de sortie en aluminium
D Raccord droit 1,9 cm x 1,27 cm ( 34 po x 12 po) NPT
E Vannes de vidange NPT 0,95 cm ( 38 po)
F	Raccords en T NPT 1,9 cm x 1,9 cm x 1,9 cm( 34 po x 34 po x 34 po)
G Coude NPT 1,9 cm x 1,9 cm ( 34 po x 34 po)
H Supports de fixation en acier

INFORMATIONS SUR LE SERVICE

Veuillez disposer des informations suivantes pour tous les appels de service : Numéro de modèle

Date et lieu d'achat

GARANTIE LIMITÉE DE DEUX ANS : Le Fabricant garantit que pendant une période de vingt-quatre (24) mois à partir de la date d'achat, il remplacera ou réparer, sans frais, pour l'acheteur au détail original uniquement, toute pièce ou toute pièce, fabriquée après examen par le Fabricant ou ses représentants désignés, comme étant défectueuse en matière de matériaux ou de fabrication ou les deux. Tous les frais de transport pour les pièces soumises pour le remplacement ou la réparation en vertu de cette garantie doivent être pris en charge par l'acheteur au détail original. C'est le seul recours en vertu de la présente garantie. Le non-respect par l'acheteur d'installer, d'entretenir et de d'exploiter ledit équipement conformément aux bonnes pratiques de l'industrie, ou le non-respect des recommandations spécifiques du fabricant énoncées dans le manuel du propriétaire, rendra cette garantie nulle et non avenue. Le Fabricant n'est pas responsable de toutes réparations, remplacements ou ajustements de l'équipement ou de tous coûts de main-d'œuvre effectués par l'acheteur sans l'approbation écrite préalable du Fabricant. Les effets de la corrosion, de l'érosion et de l'usure normale sont spécifiquement exclus de cette garantie.

LE FABRICANT NE FAIT AUCUNE AUTRE GARANTIE OU REPRÉSENTATION DE QUELQUE NATURE QUE CE SOIT, EXPRESSE OU IMPLICITE, SAUF CELLE DE TITRE. TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTE GARANTIE DE QUALITÉ MARCHANDE ET D'ADAPTATION À UN USAGE PARTICULIER, SONT PAR LES PRÉSENTES EXCLUES. LA RESPONSABILITÉ POUR LES DOMMAGES INDIRECTS ET ACCESSOIRES EN VERTU DE TOUTES LES GARANTIES, D'AUTRES CONTRATS, DE LA NÉGLIGENCE OU D'AUTRES TYPES EST EXCLUE DANS LA MESURE OÙ L'EXCLUSION EST PERMISE PAR LA LOI.

Nonobstant ce qui précède, toute action en justice contre le Fabricant sera suspendue si aucune action en justice n'est engagée dans les vingt-quatre (24) mois à partir de la date d'achat ou de livraison, selon la dernière éventualité. Cette garantie constitue l'intégralité de l'accord entre le Fabricant et l'acheteur au détail original et aucun représentant ou agent n'est autorisé à en modifier les conditions sans le consentement écrit exprès du Fabricant.

Pour toute question ou tout commentaire, nous contacter.

Compresseurs d'air électriques à un étage à entraînement par courroie
