Caractéristiques techniques	Pression maximale : 2400 PSI, Débit : 1.3 GPM, Moteur : électrique 13 A
Utilisation	Idéal pour le nettoyage des surfaces extérieures, des véhicules, des terrasses et des allées.
Maintenance et réparation	Vérifier régulièrement les filtres et les buses, détartrer si nécessaire, ranger dans un endroit sec.
Sécurité	Utiliser des lunettes de protection, ne pas diriger le jet vers des personnes ou des animaux, respecter les consignes du manuel.
Informations générales	Poids : 22 kg, Dimensions : 38 x 34 x 90 cm, Garantie : 2 ans.

FOIRE AUX QUESTIONS - DXCMTA5590412 DEWALT

Comment démarrer le nettoyeur haute pression DEWALT DXCMTA5590412 ?

Assurez-vous que le nettoyeur est branché à une prise électrique et que l'eau est correctement raccordée. Ouvrez le robinet d'eau, tournez le bouton de mise en marche sur 'ON', puis appuyez sur la gâchette du pistolet pour démarrer l'appareil.

Que faire si le nettoyeur haute pression ne démarre pas ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le robinet d'eau est ouvert et que le niveau d'eau est suffisant. Si le problème persiste, consultez le manuel d'utilisation pour des instructions de dépannage.

Comment changer les buses du nettoyeur haute pression ?

Pour changer les buses, arrêtez l'appareil et débranchez-le. Retirez la buse actuelle en la dévissant ou en la dégageant, puis vissez la nouvelle buse en place jusqu'à ce qu'elle soit bien fixée.

Que faire si le nettoyeur haute pression fuit ?

Vérifiez les connexions des tuyaux et assurez-vous qu'ils sont bien serrés. Inspectez également les joints et les raccords pour détecter d'éventuelles usures ou dommages. Remplacez les pièces défectueuses si nécessaire.

Quelle pression d'eau dois-je utiliser avec le DEWALT DXCMTA5590412 ?

Le nettoyeur haute pression fonctionne de manière optimale avec une pression d'entrée d'eau entre 2,1 et 6,9 bars. Veillez à respecter ces valeurs pour éviter d'endommager l'appareil.

Comment entretenir le nettoyeur haute pression ?

Après chaque utilisation, rincez les buses et les tuyaux avec de l'eau claire pour éliminer les résidus. Vérifiez régulièrement les filtres et nettoyez-les si nécessaire. Consultez le manuel pour des instructions d'entretien plus détaillées.

Quelle est la garantie du produit ?

La garantie standard pour le DEWALT DXCMTA5590412 est de 3 ans à partir de la date d'achat. Conservez votre reçu pour toute réclamation sous garantie.

Le nettoyeur haute pression peut-il être utilisé pour nettoyer des voitures ?

Oui, le DEWALT DXCMTA5590412 est conçu pour un usage polyvalent, y compris le nettoyage des voitures. Utilisez une buse appropriée pour éviter d'endommager la peinture.

MODE D'EMPLOI DXCMTA5590412 DEWALT

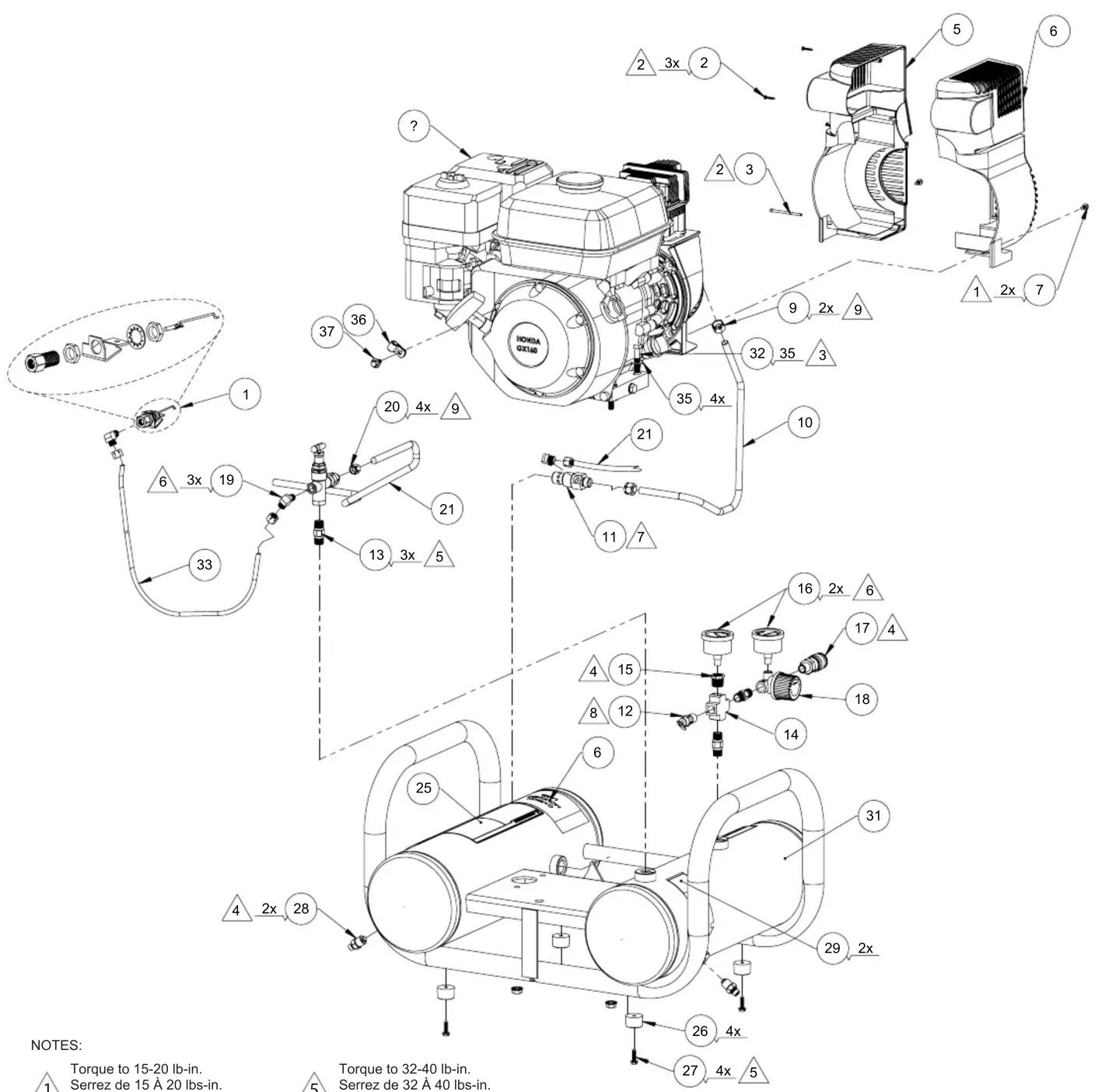

PARTS DRAWING / DESSIN DES PIÈCES / ESQUEMA DE LAS PIEZAS

NOTES:

Torque to 15-20 lb-in.
Serrez de 15 À 20 lbs-in.
Torsión hasta 1,7-2,3 N•m

Torque to 8-10 lb-in.
Serrez de 8 À 10 lbs-in.
Torsión hasta 0,9-1,1 N•m

Torque to 20-25 lb-ft.
Serrez de 20 À 25 lbs-ft.
Torsión hasta 27,1-33,9 N•m

Torque to 16-25 lb-ft.
Serrez de 16 À 25 lbs-ft.
Torsión hasta 21,7-33,9 N•m

Note: Tighten compression nut handtight plus 1 full turn.
Note: Serrez l'écrou de compactage solide plus 1 plein tour.
Nota: Apriete la tuerca de la compresión handtight más 1 vuelta completa.

Torque to 32-40 lb-in.
Serrez de 32 À 40 lbs-in.
Torsión hasta 3,6-4,5 N•m

Torque to 7-12 lb-ft.
Serrez de 7 À 12 lbs-ft.
Torsión hasta 9,5-16,3 N•m

Torque to 20-50 lb-ft.
Serrez de 20 À 50 lbs-ft.
Torsión hasta 27,1-67,8 N•m

Torque to 6-8 lb-ft.
Serrez de 6 À 8 lbs-ft.
Torsión hasta 8,1-10,8 N•m
tight plus 1 full turn.
solid plus 1 plain t
plus 1 plein tour.
andtight más 1vuelta completa.

PARTS LIST / LISTE DE PIÈCES / LISTA DE LAS PIEZAS

Item Article Artículo	Part No. Núm / P No / P	Qty Cant Qté	Description Description Descripción
1 090-002	1 Throttle control	La commande des gaz Control del regulador
2 040-048	GNE 1 Pump/engine	ne assembly (GNE Engine)		Ensemble pompe/moteur Conjunto de bomba/motor
or S040-04	89 1 Pump/engine	assembly Ensemble pompe/moteur Conjunto de bomba/motor
3 061-024	1 Screw, plastite	#4 x 1.5" Vis Tornillo
4 061-017	3 Screw, plastite	#4-20 Vis Tornillo
5 142-015	1 Shroud, right		Enveloppe	Guardera
6	098-5709	1	Label, warning	D'avertissement étiquette	Amonestadora escritura de la etu
7 061-010	2 Screw, #8-32 x	7/16" lg	Vis Tornillo
8 142-015	1 Shroud, left		Enveloppe	Guardera
9 058-000	2 Nut, 3/8" O.D. tube		Écrou	Tuerca
10	S145-0717 1 Transfer tube		Tube	Tubo
11	031-0037	1	Check valve	Soupape	Válvula
12	136-0073	1	Pressure relief valve	Soupape	Válvula
13	065-0085	3	Nipple, 1/4-18 x 1.37"	Manchon fileté	Niple
14	028-0005 1 Cross		Croix	Cruz
15	063-0047	1	Bushing 1/4" NPT x 1/8" NPT	Bague	Buje
16	032-0141 2 Gauge		Manomètre	Manómetro
17	036-0031	1	Coupler	Coupleur	Acoplador
18	019-0167	1	Regulator	Régulateur	Regulador
19	064-0003 3 Elbow	90° x 1/8 NPT x 1/4 NPT	NPT x 1/4	Coude	Codo
20	058-0017	4	Nut, 1/4" O.D. tube	Écrou	Tuerca
21	S145-0338 1 Bleeder tube		Tube	Tubo
22	070-0061	1	Unloader	Régulateur de pression	Descargador
23	098-2276	1	Label, caution (not shown)	Etiquette d'attention (non représenté)	Escritura de la etiquetade la precaución (no mostrado)
24	098-2278	1	Label, caution (not shown)	Etiquette d'attention (non représenté)	Escritura de la etiquetade la precaución (no mostrado)
25	098-2277	1	Label, caution	Etiquette d'attention	Escritura de la etiquetade la precaución
26	094-0026 4 Pad		Tampon	Almohadilla
27	061-0005 4 Screw	#10 x 3/4" Vis Tornillo
28	072-0006	2	Petcock	Robinet de décompression	Llave de desagüe
29	098-1062	2	Label, warning	D'avertissement étiquette	Amonestadora escritura de la etu
30	058-0125	4	Nut, serrated 5/16-18	Écrou	Tuerca
31	150-0201 1 Tank assembly	(includes items 23-30, 34 & 38)		Ensemble du réservoir (inclut le éléments 23-30, 34 et 38)	Conjunto de tanque (incluye los artículos 23-30, 31, 34 y 38)
32	059-0011	4	Bolt, 5/16"-18 x 1-1/2"	Boulon	Perno
33	S145-0727 1 Tube, Teflon		Tube	Tubo
34	098-6173	1	Label, warning (not shown)	D'avertissement étiquette (non représenté)	Amonestadora escritura de la etu (no mostrado)
35	060-0156	4	Washer, flat 5/16	Rondelle	Arandela
36	071-0036	1	Clamp strain relief, 1/4"	Serrer	Abrazadera
37	061-0230 1 Screw, M6 x 1 x 12MM Vis Tornillo

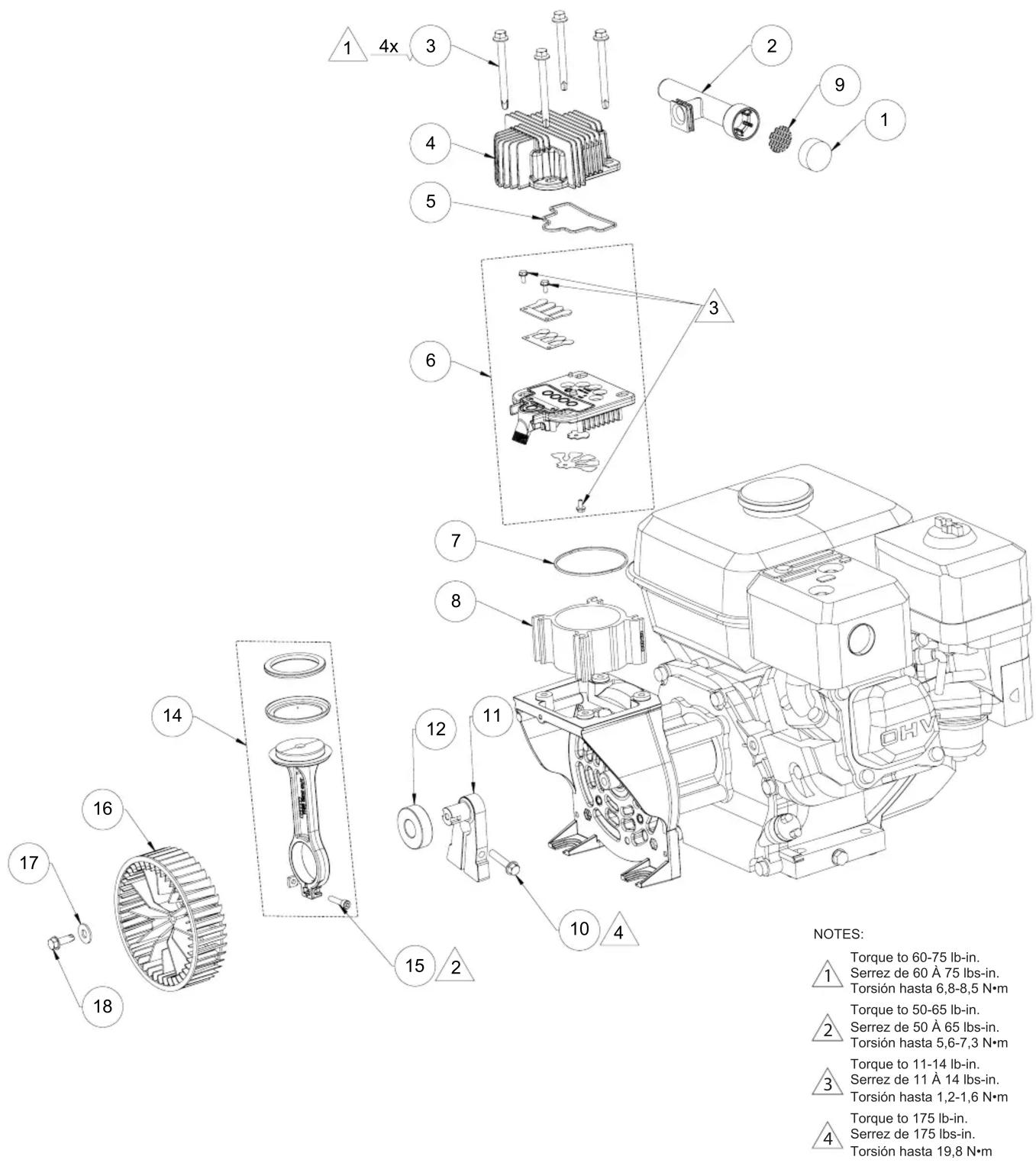

PARTS LIST / LISTE DE PIÈCES / LISTA DE LAS PIEZAS

Item Article Artículo	Part No. Núm / P No / P	Qty Cant Qté	Description Description Descripción
1 019-018	6 1 Filter. Filtre	Filtro
2 019-019	2 1 Filter/intake	muffler	Silencieux de Filter/intake Silenciador de Filter/intake
3 061-018	6 4 Screw, 1/4	-20 X 2-3/4" Vis Tornillo
4 042-010	4 1 Head Tête	Cabezal
5 054-022	6 1 Head o-ring	Joint torique Anillo tórico
6 043-017	1 1 Valve plate	assy (includes items 5 & 7)	Ensemble de la plaque de Soupape (inclut les éléments 5 et 7)	Conjunto de placa de válvula (incluye los artículos 5 y 7)
7 054-022	5 1 Cylinder o-ring.		Joint torique Anillo tórico
8	Order # 14	1	Cylinder (order 048-0105)	Cylindre (commande 048-0105)	Cilindro (orden 048-0105)
9 019-019	9 1 Filter screen		Tamis filtrant	Pantalla de filtro
10 059-04	64 1 Screw, 1/4-20 x 1-	1/4" Vis Tornillo
11 053-00	98 1 Crankshaft, eccentric, kit(includes items 10, 11 & 12)		Vilebrequin, excentrique (inclut les éléments 10, 11 et 12)	Cigüeñal, excéntrico (incluye los artículos 10, 11 y 12)
12	Order # 11	1	Bearing, ball	Roulement	Cojinete
13 058-01	33 1 Nut, #10-	32 square	Écrou	Tuerca
14 048-01	05 1 Piston/cylinder kit	(includes items 5,7,8, 13 & 15)	Ensemble du piston et du cylindre(inclut les éléments 5,7,8,13 et 15)	Conjunto de cilindro y pistón (incluye los artículos 5,7,8,13 y 15)
15 061-01	33 1 Screw, #	10-32 x 7/8" Vis Tornillo
16	027-0033	1	Fan, plastic	En plastique ventilateur	Plástico ventilador
17 060-01	44 1 Washer,	1/4"	Rondelle	Arandela
18 061-01	34 1 Screw, 1/4-20 x 3/	4" Vis Tornillo
