FOIRE AUX QUESTIONS - H-8520 Uline

Quel est le poids maximum supporté par le produit Uline H-8520 ?

Le produit Uline H-8520 peut supporter un poids maximum de 100 kg.

Comment assembler le produit Uline H-8520 ?

Pour assembler le Uline H-8520, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous d'avoir tous les composants avant de commencer l'assemblage.

Quelle est la garantie offerte pour le produit Uline H-8520 ?

Le produit Uline H-8520 est livré avec une garantie de 2 ans contre les défauts de fabrication.

Comment nettoyer le produit Uline H-8520 ?

Pour nettoyer le Uline H-8520, utilisez un chiffon doux et humide. Évitez les produits chimiques abrasifs qui pourraient endommager la surface.

Le produit Uline H-8520 est-il résistant à l'eau ?

Le produit Uline H-8520 n'est pas spécifiquement conçu pour être étanche, il est recommandé de l'utiliser dans des environnements secs.

Où puis-je trouver des pièces de rechange pour le Uline H-8520 ?

Les pièces de rechange pour le Uline H-8520 peuvent être commandées sur le site officiel de Uline ou auprès de votre détaillant local.

Le produit Uline H-8520 peut-il être utilisé à l'extérieur ?

Le Uline H-8520 est principalement conçu pour un usage intérieur. Une exposition prolongée aux éléments extérieurs peut l'endommager.

Quels sont les dimensions du produit Uline H-8520 ?

Les dimensions du produit Uline H-8520 sont 120 cm de long, 60 cm de large et 75 cm de haut.

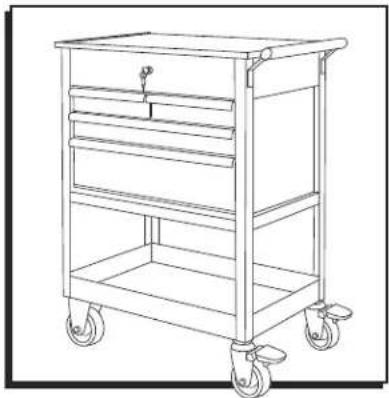

MODE D'EMPLOI H-8520 Uline

Pour le français, consulter les pages 7-9.

Poignée x 1 Roulette

pivotante x 2

Roulette
fixe x 2

Boulon de
5/16 x 1/2 po
× 38

Boulon de
5/16 x 5/8 po
x2

Boulon à tête
hexagonale
M8 x 15 mm x 16

Écrou de
13 mm x 40

Écrou M8
x 16

Plateau inférieur x 1

Entrejambe long x 2 Entrejambe court x 2

Pied x 4 Clé de chariot x 2

Doublure de tiroir x 4

SÉCURITÉ

MISE EN GARDE! N'ouvrez qu'un tiroir à la fois pour éviter que le chariot ne bascule.

• Fermez le couvercle du coffre et verrouillez les tiroirs avant de déplacer le chariot.
• Se tenir debout sur le chariot et monter sur les tiroirs peuvent être cause de blessures.

• Ne placez pas le chariot sur une plateforme de camion ou sur tout autre objet en mouvement.

• Bloquez les roulettes pivotantes pour que le chariot reste immobile.

• Ne tirez pas le chariot. Il faut pousser pour le déplacer.
• Lubrifiez les profilés supérieurs et inférieurs des coulisses de tiroir au moins deux fois par an.

MONTAGE

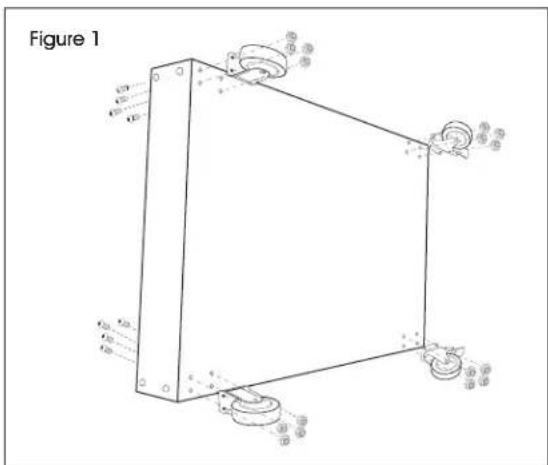

Figure 1

FIXER LES ROULETTES PIVOTANTES

1. Posez le plateau inférieur sur le côté. (Voir Figure 1)
2. Alignez une roulette sur les trous du plateau inférieur.
3. Fixez la roulette sur le plateau inférieur avec quatre boulons à tête hexagonale M8 et quatre écrous M8. Veillez à ce que les têtes des boulons se trouvent à l'intérieur du plateau. Utilisez la clé hexagonale pour visser mais ne serrez pas complètement avant d'y avoir fixé toutes les roulettes.
4. Répétez l'étape 3 pour les roulettes restantes.

REMARQUE : Installez les roulettes pivotantes sur un côté du chariot et les roulettes pivotantes avec freins sur le côté opposé.

1. Serrez complètement tous les boulons.

MONTAGE SUITE

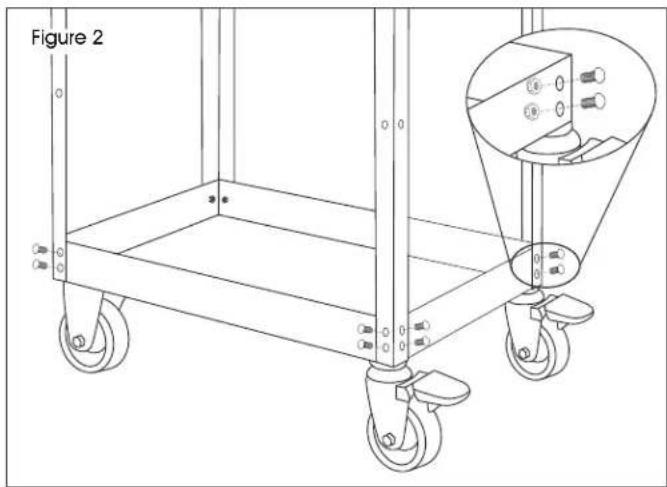

1. Posez le plateau inférieur (avec les roulettes) debout. Bloquez les roulettes pivotantes. (Voir Figure 2)
2. Fixez un pied sur le côté extérieur du plateau avec quatre boulons de 5/16 x 1/2 po et quatre écrous de 13 mm.

REMARQUE : Positionnez le pied de façon à ce que les deux trous proches du centre soient plus près du plateau inférieur.

REMARQUE : Veillez à ce que les têtes des boulons soient orientées vers l'extérieur.

1. Répétez l'étape 2 pour les trois pieds restants.

2. Serrez complètement tous les boulons.

FIXER LES ENTREJAMBES

1. Fixez un long entrejambe sur le côté intérieur des pieds avec deux boulons de 5/16 x 1/2 po et deux écrous de 13 mm. (Voir Figure 3)

REMARQUE : Veillez à ce que le rebord de l'entrejambe soit orienté vers le bas et l'intérieur.

1. Répétez l'étape 1 pour le second long entrejambe.

2. Fixez un entrejambe court sur le côté intérieur des pieds avec deux boulons de 5/16 x 1/2 po et deux écrous de 13 mm.

REMARQUE : Veillez à ce que le rebord de l'entrejambe soit orienté vers l'intérieur avec les trous vers le haut.

1. Répétez l'étape 3 pour le second entrejambe court.

2. Serrez complètement tous les boulons.

FIXER LE COFFRE

1. Placez le coffre à l'intérieur des pieds. Assurez-vous que les trous sur le haut des pieds sont alignés sur ceux du coffre. (Voir Figure 4)
2. Choisissez de quel côté la poignée sera installée. Du côté extérieur sans poignée, vissez quatre boulons de 5/16 x 1/2 po et quatre écrous de 13 mm sur chacun des coins. Du côté où la poignée sera installée, ne vissez en haut que deux boulons de 5/16 x 1/2 po et deux écrous de 13 mm et laissez les trous du bas ouverts.

MONTAGE SUITE

Figure 5

FIXER LA POIGNÉE

1. Alignez la poignée sur les trous laissés ouverts de l'étape précédente. (Voir Figure 5)
2. Fixez la poignée avec deux boulons de 5/16 x 5/8 po et deux écrous de 13 mm. Serrez les écrous de l'intérieur du coffre.
