TAW05CMW0N - Climatisation TCL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Climatiseur
Capacité de refroidissement	Non spécifié
Type de réfrigérant	Non spécifié
Consommation énergétique	Non spécifié
Niveau sonore	Non spécifié
Dimensions (L x P x H)	Non spécifié
Poids	Non spécifié
Fonctionnalités supplémentaires	Non spécifié
Utilisation	Installation dans un espace intérieur pour le refroidissement de l'air
Maintenance	Nettoyage des filtres recommandé régulièrement
Sécurité	Respecter les consignes de sécurité lors de l'installation et de l'utilisation
Informations générales	Vérifier la compatibilité avec l'espace d'installation avant l'achat

FOIRE AUX QUESTIONS - TAW05CMW0N TCL

Comment installer la climatisation TCL TAW05CMW0N ?

Pour installer votre climatisation TCL TAW05CMW0N, suivez les instructions du manuel d'utilisation. Assurez-vous de choisir un emplacement approprié, de vérifier les connexions électriques et de fixer correctement l'unité extérieure.

Pourquoi ma climatisation ne refroidit-elle pas correctement ?

Si votre climatisation ne refroidit pas comme prévu, vérifiez si les filtres à air sont propres, si les fenêtres et les portes sont bien fermées, et si le mode de fonctionnement est correctement réglé sur 'refroidissement'.

Comment nettoyer les filtres de la climatisation ?

Pour nettoyer les filtres, retirez-les de l'unité, aspirez la poussière avec un aspirateur ou rincez-les à l'eau tiède. Assurez-vous qu'ils soient complètement secs avant de les remettre en place.

Que faire si la climatisation émet un bruit étrange ?

Un bruit étrange peut indiquer un problème. Vérifiez si des objets bloquent le ventilateur ou si des pièces sont desserrées. Si le bruit persiste, contactez un professionnel.

Comment régler la température de la climatisation ?

Pour régler la température, utilisez la télécommande fournie ou le panneau de contrôle sur l'unité. Appuyez sur les boutons '+' ou '-' pour ajuster la température souhaitée.

La télécommande ne fonctionne pas, que faire ?

Si la télécommande ne fonctionne pas, vérifiez si les piles sont chargées et installées correctement. Si le problème persiste, essayez de réinitialiser la télécommande ou consultez le manuel.

Quel est le niveau sonore de la climatisation TCL TAW05CMW0N ?

Le niveau sonore de la climatisation TCL TAW05CMW0N est d'environ 36 dB(A) en mode silencieux, ce qui la rend adaptée pour une utilisation dans les chambres.

Comment faire un entretien régulier de ma climatisation ?

Un entretien régulier consiste à nettoyer ou remplacer les filtres tous les mois, à vérifier les tuyaux de drainage et à faire appel à un professionnel pour un entretien complet au moins une fois par an.

Que faire en cas de fuite de réfrigérant ?

Si vous suspectez une fuite de réfrigérant, éteignez immédiatement l'unité et contactez un technicien qualifié pour diagnostiquer et réparer le problème.

MODE D'EMPLOI TAW05CMW0N TCL

Commençons l'installation

Avant d'installer et d'utiliser votre climatiseur, veuillez lire avec attention ce guide de l'utilisateur et, pour référence ultérieure, rangez-le dans un endroit sécuritaire. Pour nous, votre sécurité - et celle des autres - est très importante. Nous vous demandons de lire attentivement tous les messages de sécurité de ce guide.

MISE EN GARDE : Pour réduire les risques d'incendie, de choc électrique ou de blessure en utilisant votre climatiseur, veuillez prendre les précautions de base suivantes

ALIMENTATION

Les caractéristiques électriques de votre climatiseur sont indiquées sur l'étiquette du modèle et du numéro de série située à l'avant, à gauche, en faisant face à l'appareil.

ENREGISTREMENT DE VOTRE APPAREIL

Vous pouvez enregistrer votre appareil en ligne sur le site tclusa.com/registration

N'oubliez pas de conserver votre facture, car une preuve d'achat est nécessaire pour faire valoir la garantie.

Consignez ici les numéros de modèle et de série de votre appareil :
No de modèle ____	No de série ____
Vous trouverez le numéro de série à 20 chiffres sous le code à barres (au dos de l'appareil)

AVERTISSEMENT	Des exigences spécifiques en câblage sont illustrées dans le diagramme qui suit. Respectez-les en ce qui a trait au type de fiche du cordon d'alimentation.
Risque de choc électriqueInsérant la fiche dans une prise tripolaire avec mise à la terre (trois broches).Ne retirez pas la broche de mise à la terre.N'utilisez pas d'adaptateur.N'utilisez pas de rallonge.Le non-respect de ces consignes peut donner lieu à un décès, un incendie ou un choc électrique.	Exigences en câblage Cordon d'alimentation
	115 volts(de 103 min. à 127 V. max.)(0-8 ampère)(fusible temporisé ou disjoncteur de 10 ampères)Utilisez seulement une prise simple

MÉTHODE RECOMMANDÉE POUR LA MISE À LA TERRE

Pour votre sécurité personnelle, ce climatiseur doit être mis à la terre. Il est équipé d'un cordon d'alimentation muni d'une fiche polarisée avec mise à la terre (3 broches). Pour minimiser la possibilité de choc électrique, le cordon doit être branché dans une prise tripolaire avec mise à la terre, conformément à tous les codes et règlements locaux. Si une prise tripolaire n'est pas disponible, la responsabilité de l'installation appropriée d'une telle prise par un technicien qualifié incombe au client.

Ne retournez pas à la boutique

Nous sommes prêts à vous

aider

Pour toute question, contactez-nous d'abord

Soutien TCL : www.tclusa.com/support 1-800-825-6747

Soyez prudent en retirant le climatiseur

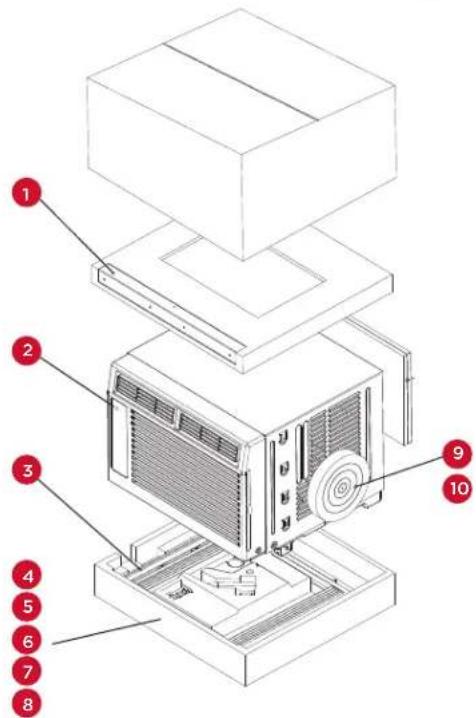

Contenu de la boîte

NO. APPARANCE PIÈCE QUANTITÉ
1		Rail supérieur 1
2		Climatiseur 1
3		Panneaux de remplissage (avec indicateurs « gauche » et « droite »	2
4		Verrou de châssis 1
5		Cadre de verrouillage 2
6		Vis 3/8 po 4
7		Vis 1⁄2 po 3
8		Vis 3⁄4 po 4
9		Joint du cadre de fenêtre 1
10		Joint d'étanchéité supérieur de fenêtre en mousse	1

Conseil. Avant de déballer l'appareil, coupez le ruban sur le haut de la boîte pour détacher le contenu qui s'y trouve. Une fois que vous aurez soulevé et sorti le contenu de la boîte, vérifiez l'intérieur de cette dernière, car certaines pièces peuvent être coincées dans la partie supérieure. Les vis et autres pièces sont dans le plateau sous le climatiseur.

Étape 1 : Test de l'appareil

Avant d'installer le climatiseur, essayez-le pour vous assurer qu'il est en bon état et fonctionne correctement. Placez l'appareil sur une surface plane, branchez-le directement dans une prise murale et mettez-le en marche. Puis, réglez le mode à ✉ Frais élevé et la température à 7° Frais max. Au bout de 3 minutes, le climatiseur devrait souffler de l'air frais. Si c'est le cas, passez à l'étape suivante. Sinon, reportez-vous aux Conseils de dépannage à l'endos de ce guide ou sur le site tclusa.com/support pour de l'aide supplémentaire.

Étape 2 : Installation

Quelques petites remarques avant l'installation :

• Cet appareil est conçu pour une fenêtre standard à guillotine double mesurant entre 23 po et 36 po.
• Vérifiez les dimensions de votre fenêtre avant l'installation. Pour une fenêtre plus étroite, le climatiseur peut être installé sans les panneaux accordéon.
• Ouvert, le volet inférieur de la fenêtre (partie du bas qui monte et qui descend) doit permettre un dégagement vertical de 14,5 po.

• La prise de courant doit être à portée du câble d'alimentation

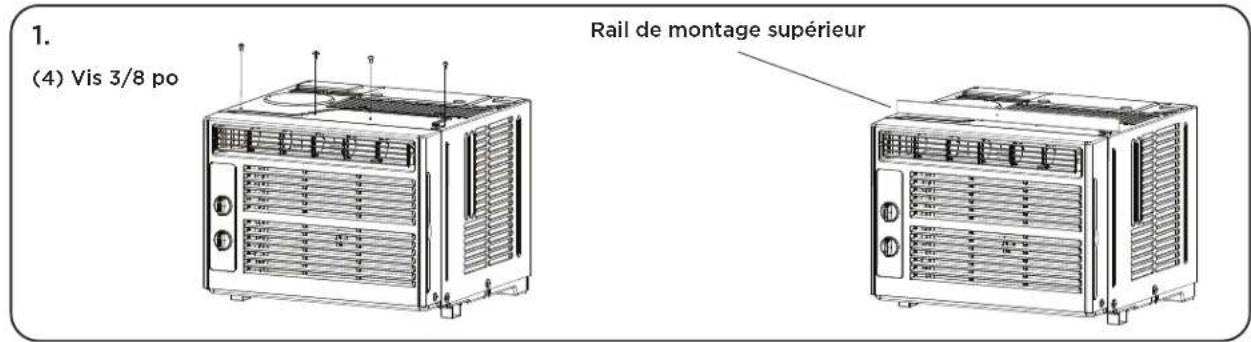

• Pour fixer le rail de montage supérieur à l'appareil, utilisez les 4 vis 3/8 po fournies.

(4) Vis 3/8 po Rail de montage supérieur

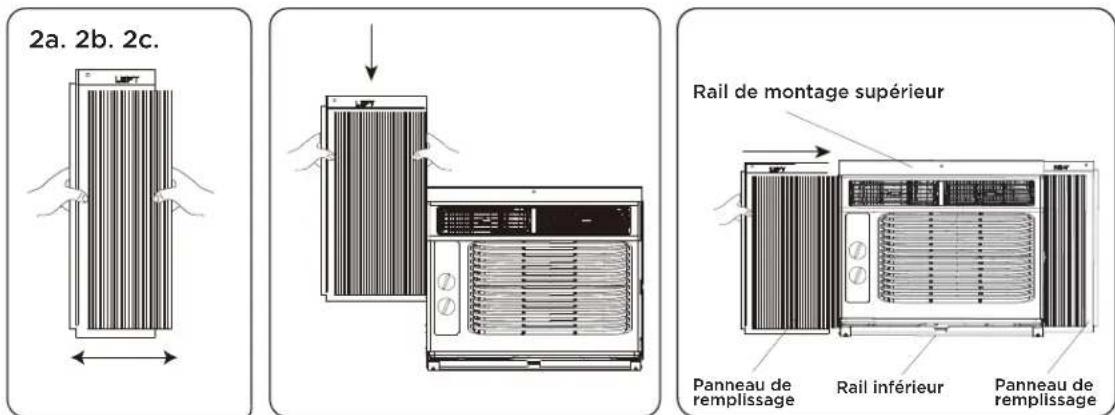

1. Installez les extenseurs style accordéon du panneau fenêtre sur l'appareil. Les extenseurs « droit » et « gauche » sont indiqués. En tirant sur les bords, ouvrez-les au maximum. Puis, glissez les extenseurs vers le bas dans les rainures de chaque côté de l'appareil et faites en sorte qu'ils soient insérés fermement dans les rails métalliques.

2a. 2b. 2c. Rail de montage supérieur Panneau de remplissage Rail inférieur Panneau de remplissage

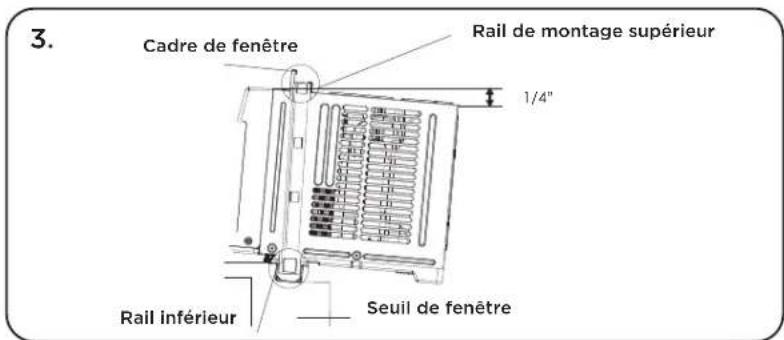

1. Avec précaution, mettez le climatiseur en place dans la fenêtre à l'endroit désiré (opération normalement effectuée par deux personnes). Fermez bien la fenêtre. Le climatiseur doit être légèrement incliné vers l'extérieur pour permettre l'égouttement de l'eau.

3. Cadre de fenêtre Rail de montage supérieur 1/4" Rail inférieur Seuil de fenêtre

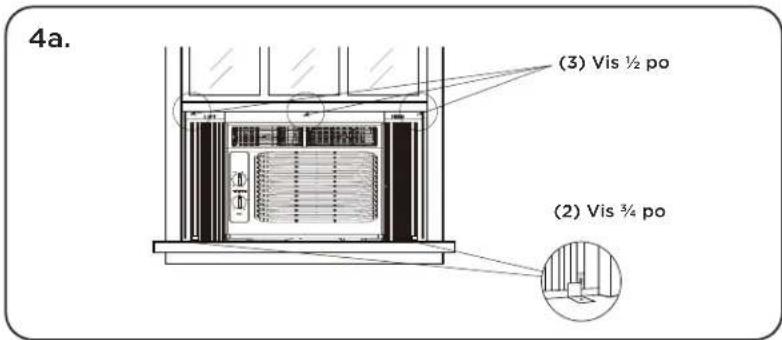

4a. Immobilisez le climatiseur sur le cadre de fenêtre à l'aide des vis ½ po fournies. Fixez bien chaque panneau extenseur (gauche et droit). Il se peut que vous ayez à percer un avant-trou dans le cadre de fenêtre pour fixer ces vis dans le châssis.

4a. (3) Vis ½ po (2) Vis ¾ po

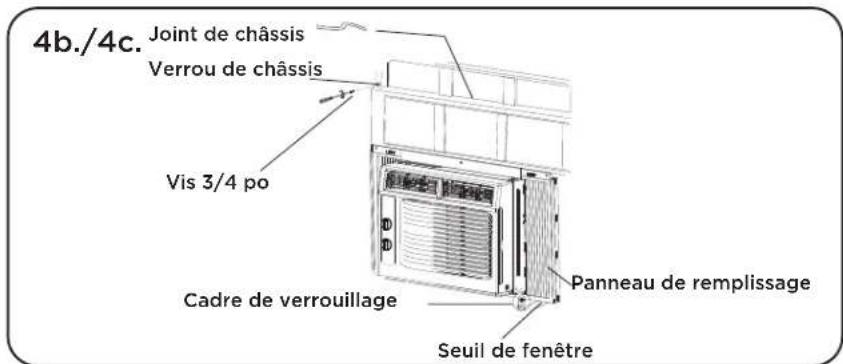

4b. Installez le cadre de verrouillage entre le panneau extenseur et le seuil de fenêtre et attachez-les ensemble à l'aide de la vis de blocage 3/4 po. Répétez l'opération pour chaque côté.

4c. Pour maintenir la fenêtre fermée, fixez le verrou de châssis entre le dessus de la fenêtre coulissante et le cadre de fenêtre à l'aide de deux des vis 34 po fournies.

4b./4c. Joint de châssis Verrou de châssis Vis 3/4 po Padre de verrouillage Seuil de fenêtre Panneau de remplissage

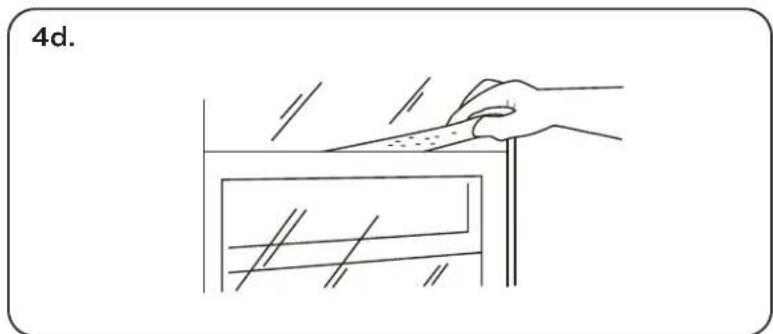

4d. Pour empêcher l'air extérieur d'entrer dans la pièce, insérez le joint supérieur en caoutchouc mousse coupé à la largeur de la fenêtre dans la partie supérieure.

1. Branchez l'appareil dans une prise électrique conformément aux instructions spécifiées plus haut dans la section Alimentation. Sur le panneau de contrôle, mettez l'appareil en mode Refroidissement.

Comment régler votre climatiseur

Tout ce que vous devez savoir pour rester au frais !

1. Alimentation - allumez l'appareil en réglant la molette de sélection sur le réglage désiré.
2. Mode de refroidissement- pour un refroidissement maximal, réglez la molette de sélection à En mode Frais élevé (HIGH COOL), le ventilateur fonctionnera automatiquement au maximum, ce qui favorisera la circulation d'air dans la pièce.
3. Mode ventilation - pour les modes Ventilation seulement, choisissez 📋, ou 🌿. Le climatiseur ne refroidira pas la pièce en mode Ventilation..
4. Thermostat - tournez la molette TEMP pour régler le thermostat à la température désirée. Pour un refroidissement maximal, tournez la molette TEMP à « 7 » (Frais max.).
5. Évents orientables - pour diriger la circulation d'air. Utilisez la manette horizontale pour contrôler le déplacement horizontal (latéralement) et déplacez le déflecteur d'air pour contrôler la direction verticale.
6. Minimisez l'usure - pour minimiser l'usure normale, attendez au moins 3 minutes avant de changer de MODES. Cela empêchera le compresseur de surchauffer et le disjoncteur de couper.

Sons de fonctionnement normaux

Vous pourriez entendre un cliquetis, causé par l'eau qui heurte le condenseur les journées pluvieuses ou très humides. Cette particularité aide à extraire l'humidité et à augmenter l'efficacité.

Vous pourriez aussi entendre le clic du thermostat lorsque le compresseur se met en marche ou arrête. Les journées pluvieuses ou très humides, l'eau s'accumulera dans le bac de condensation; il se peut aussi qu'elle déborde et s'égoutte à l'extérieur de l'appareil. Le ventilateur peut fonctionner même lorsque le compresseur est arrêté.

Conseils de dépannage

Vous avez de la difficulté à terminer l'installation? Pas de souci, la solution est habituellement simple.

PROBLÈMES POSSIBLE CAUSES SOLUTIONS
Le climatiseur ne démarre pas	Le climatiseur est débranché	• Vérifiez si la fiche du climatiseur est bien enfoncée dans la prise de courant.
	Le fusible a sauté ou le disjoncteur est désactivé	• Vérifiez la boîte à fusibles ou le panneau du disjoncteur de la maison; remplacez le fusible ou réarmez le disjoncteur.
	Il y a une panne d'électricité	• L'appareil redémarrera automatiquement quand l'électricité sera rétablie.• Une temporisation de protection d'environ 3 minutes évite la surcharge du compresseur. Pour cette raison, il se peut que, pendant les 3 minutes suivant sa remise sous tension, l'appareil ne démarre pas le refroidissement normal.
	L'interrupteur de courant est déclenché	• Appuyez sur le bouton Réinitialisation (RESET) situé sur le cordon d'alimentation.• Si le bouton Réinitialisation ne reste pas enclenché, cessez d'utiliser le climatiseur et contactez un technicien qualifié.
Le climatiseur ne rafraîchit pas comme il devrait	La circulation d'air est limitée	• Assurez-vous que rien n'entrave la circulation d'air devant le climatiseur - rideaux, stores ou meuble.
	Le contrôle de la température n'est peut-être pas réglé correctement	• Abaissez la température du thermostat.
	Le filtre à air est sale	• Nettoyez le filtre. Voir la section « Nettoyage et entretien » du manuel.
	La pièce est peut-être trop chaude	• Après la mise en marche du climatiseur, quelques minutes seront nécessaires avant que la pièce refroidisse.
	Il y a fuite de l'air froid	• Vérifiez les bouches d'air chaud et les retours d'air froid.
	Les serpentins refroidisseurs sont gelés	• Voir plus bas la section « Le climatiseur gèle ».
Le climatiseur gèle	La circulation d'air est bloquée par de la glace, ce qui empêche le climatiseur de refroidir la pièce	• Réglez le mode sur la ventilation la plus rapide ou sur le Refroidissement rapide (High Cool) avec une température plus élevée au thermostat.
De l'eau s'égoutte à l'extérieur	Temps chaud et humide • C'est normal.
De l'eau s'égoutte dans la pièce	L'inclinaison du climatiseur vers l'extérieur n'est pas suffisante	• Pour que l'eau s'écoule bien, assurez-vous que l'arrière du climatiseur est légèrement plus bas que l'avant.
L'eau s'accumule dans le bac de condensation	L'humidité extraite de l'air s'égoutte dans le bac de condensation	• C'est normal dans les zones à faible humidité pendant une courte période et, dans les zones très humides, pour une période plus longue.

Copyright © 2019 par TCL. Tous droits réservés.

TCL et le logo TCL sont la propriété de TCL

Corporation et avec l'autorisation de TTE Technology, Inc.

No de pièce: XXXXX
