MODE D'EMPLOI Furion P402 Profile INFINITY

Code de produit : 41460

Préface

Nous vous remercions d'avoir fait l'acquisition de ce produit Infinity.

L'objectif de ce mode d'emploi est de vous fournir des instructions pour une utilisation correcte et sûre de ce produit.

Conservez le mode d'emploi pour pouvoir le consulter ultérieurement, car il fait partie intégrante du produit. Le mode d'emploi doit être conservé dans un endroit facilement accessible.

Ce mode d'emploi contient des informations concernant :

• Consignes de sécurité
• Utilisations conformes et non conformes de l'appareil
• Installation et fonctionnement de l'appareil
• Procédures d'entretien
• Dépannage
• Transport, entreposage et élimination de l'appareil

Le non-respect des instructions contenues dans ce mode d'emploi peut entraîner des blessures graves et des dommages matériels.

©2024 Infinity. Tous droits réservés.

Aucune partie de ce document ne peut être copiée, publiée ni reproduite de quelque manière que ce soit sans l'autorisation écrite préalable de Highlite International.

La conception et les spécifications du produit sont susceptibles d'être modifiées sans préavis.

Pour obtenir la dernière version de ce document ou des versions dans d'autres langues, veuillez vous rendre sur notre site Internet www.highlite.com ou envoyez-nous un courrier électronique à [e-mail].

Highlite International et ses fournisseurs agréés n'assument aucune responsabilité en cas de blessures, dommages, préjudices directs ou indirects, préjudices consécutifs ou financiers, ou tout autre type de préjudice résultant de l'utilisation de ce produit (qu'elle soit appropriée ou non), ou du fait de ne pas prendre en compte les informations contenues dans le présent document.

Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas

Table des matières

1. Sécurité 4

1.1. Avertissements et consignes de sécurité.... 4
1.2. Prérequis concernant l'utilisateur.... 6
1.3. Équipement de protection individuelle.... 7

2. Description de l'appareil 8

2.1. Vue de face....8
2.2. Vue arrière....9
2.3. Plaque de base....9
2.4. Caractéristiques du produit.... 10
2.5. Roues à effets.... 12

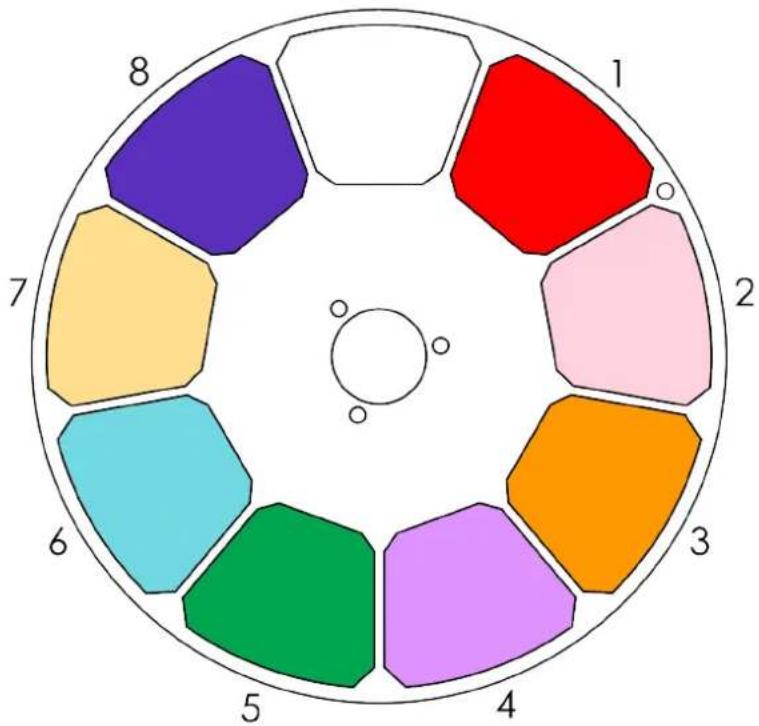

2.5.1. Roue des couleurs.... 12
2.5.2. Roue de gobos rotatifs.... 12
2.5.3. Roue d'animation.... 13

2.6. Dimensions.... 14
2.7. Accessoires disponibles en option.... 14

3. Installation.... 15

3.1. Consignes de sécurité pour l'installation.... 15
3.2. Équipement de protection individuelle.... 15
3.3. Exigences relatives au site d'installation.... 15
3.4. Gréement.... 15
3.5. Verrouiller/déverrouiller l'appareil.... 17
3.6. Connexion à l'alimentation électrique.... 18
3.7. Connexion électrique de plusieurs appareils.... 18

4. Configuration.... 19

4.1. Avertissements et précautions.... 19
4.2. Connexion DMX 19

4.2.1. Protocole DMX-512.... 19

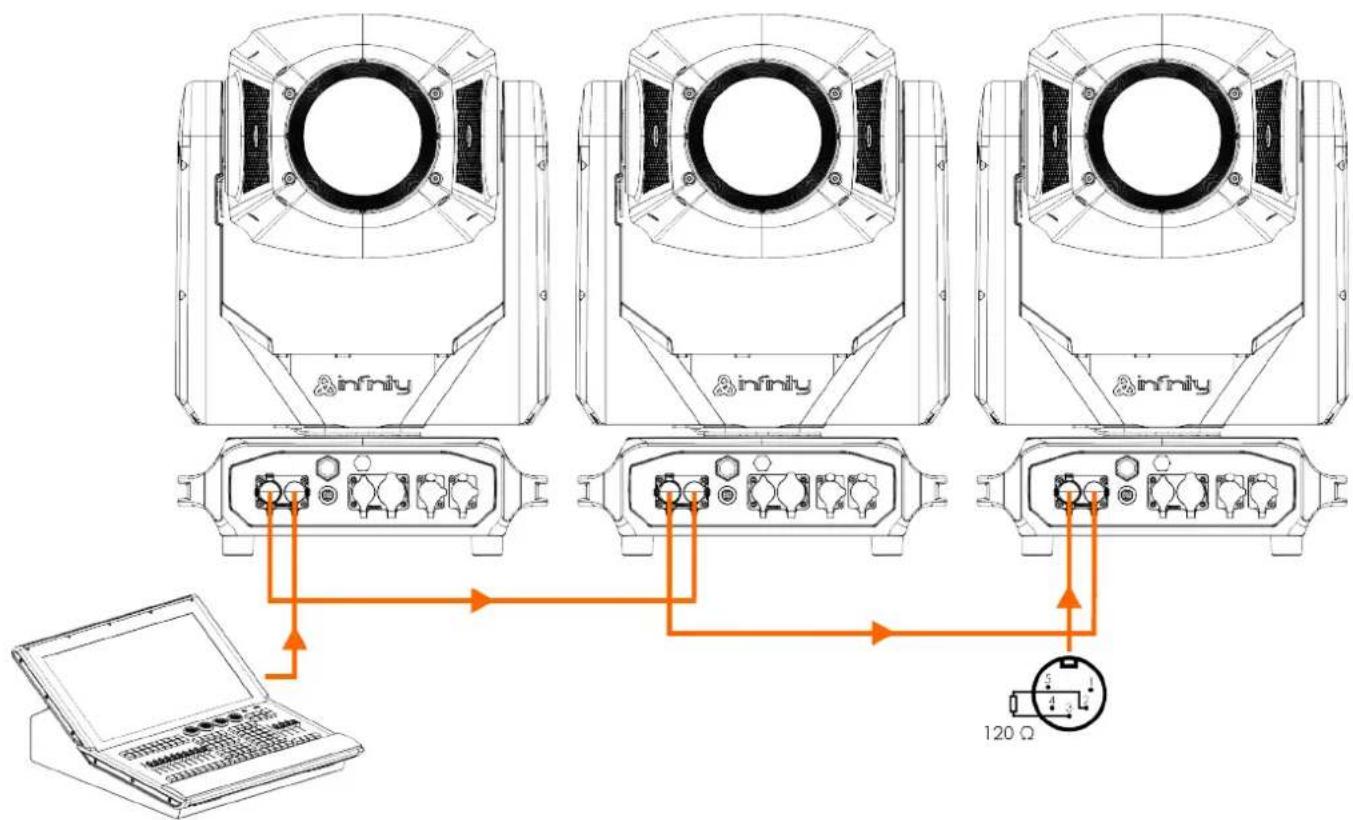

4.2.2. Câbles DMX.... 19
4.2.3. Liaison DMX 20
4.2.4. Adressage DMX 21

4.3. Connexion sans fil.... 21
4.4. Connexion Ethernet 22

4.4.1. Protocole Art-Net/sACN 22

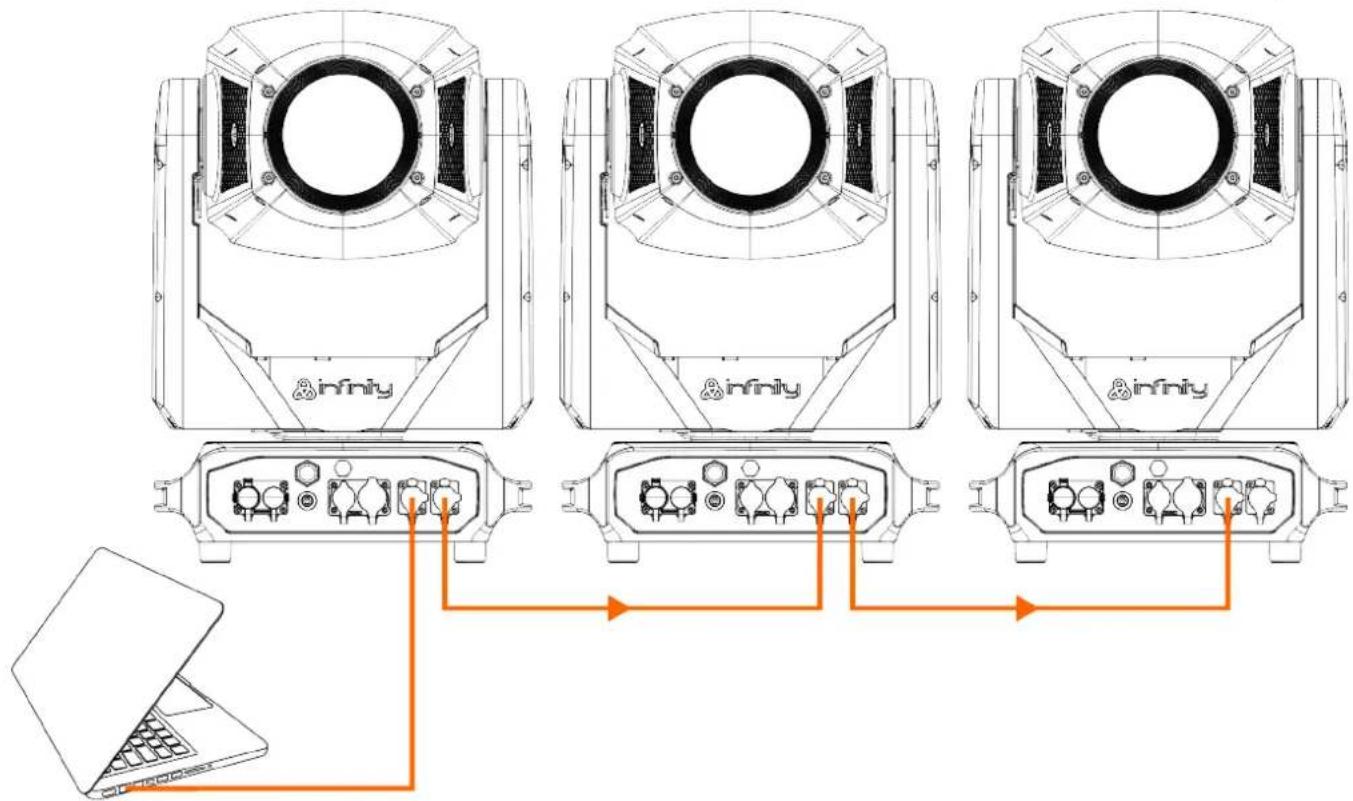

4.4.2. Câbles réseau 22
4.4.3. Lien Art-Net/sACN 24
4.4.4. Réglages Art-Net 24
4.4.5. Paramètres sACN.... 25

5. Fonctionnement.... 26

5.1. Consignes de sécurité pour le fonctionnement.... 26
5.2. Modes de contrôle.... 26
5.3. Panneau de contrôle.... 27

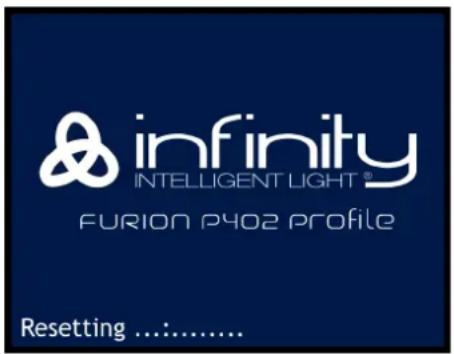

5.4. Démarrage.... 27
5.5. Verrouillage de l'afficheur.... 28

5.5.1. Verrouillage.... 29
5.5.2. Déverrouillage sans mot de passe.... 29

5.5.2.1. Option 1.... 29
5.5.2.2. Option 2.... 29

5.5.3. Déverrouillage par mot de passe.... 29

5.6. Vue d'ensemble du menu.... 30
5.7. Options du menu principal.... 37

5.7.1. Adresse DMX 37
5.7.2. Menu Réglages.... 38

5.7.2.1. Courbe Variateur.... 39
5.7.2.2. Option PWM 40
5.7.2.3. Les fans.... 40
5.7.2.4. Configuration réseau 40

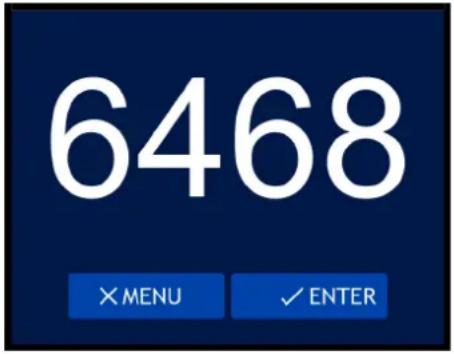

5.7.2.5. Code de verrouillage.... 41

5.7.2.6. Mode Profile.... 42
5.7.2.7. Menu des services.... 43
5.7.2.8. Fonction de réinitialisation.... 44

5.7.3. Seul 45

5.7.4. Mode de contrôle.... 45

5.7.4.1. Personnalité de l'utilisateur.... 46

5.7.5. Contrôle manuel.... 46

5.7.5.1. Test Auto.... 46
5.7.5.2. Test manuel.... 47

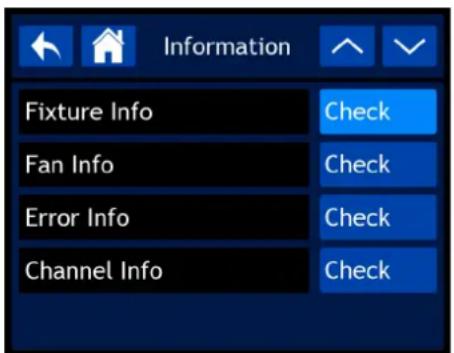

5.7.6. Informations.... 47

5.7.6.1. Informations sur le projecteur.... 48
5.7.6.2. Informations sur les ventilateurs.... 48
5.7.6.3. Informations sur les erreurs.... 49
5.7.6.4. Informations sur les chaînes.... 49

5.8. Canaux DMX 50

5.8.1. Vue d'ensemble des canaux DMX.... 50
5.8.2. Basique (34 canaux), Avancé (52 canaux).... 52

5.9. Informations sur le RDM.... 59

5.9.1. Détails RDM.... 59
5.9.2. PID (Parameter IDs) RDM pris en charge.... 59

1. Dépannage 60

6.1. Messages d'erreur.... 61

1. Entretien 63

7.1. Consignes de sécurité pour la maintenance.... 63
7.2. Maintenance préventive....63

7.2.1. Instructions pour le nettoyage.... 63

7.3. Entretien correctif.... 64

7.3.1. Remplacement du fusible 64
7.3.2. Évacuation de l'eau de condensation.... 65

1. Désinstallation, transport et entreposage.... 66

8.1. Instructions pour la désinstallation.... 66
8.2. Instructions pour le transport.... 66
8.3. Stockage 66

Important Lisez et suivez les instructions de ce mode d'emploi avant d'installer, d'utiliser ou de réparer ce produit.

Le fabricant n'assumera aucune responsabilité en cas de dommages résultant du non-respect de ce mode d'emploi.

1.1. Avertissements et consignes de sécurité

DANGER Danger pour les enfants

Utilisation destinée exclusivement aux adultes. L'appareil doit être installé hors de portée des enfants.

- Ne laissez aucun élément d'emballage (sacs en plastique, mousse en polystyrène, clous, etc.) à la portée des enfants. Les matériaux d'emballage sont potentiellement dangereux pour les enfants.

DANGER Décharge électrique due à une tension dangereuse à l'intérieur de l'appareil

Certaines zones situées à l'intérieur de l'appareil peuvent présenter un risque d'électrocution.

• N'ouvrez pas l'appareil et ne retirez aucune protection.
- Ne faites pas fonctionner l'appareil si les protections ou le boîtier sont ouverts. Avant toute utilisation, assurez-vous que le boîtier est bien fermé et que toutes les vis sont bien serrées.
- Débranchez l'appareil de l'alimentation électrique avant toute opération d'entretien et de maintenance, et lorsque l'appareil n'est pas utilisé.

DANGER Décharge électrique due à un court-circuit

Cet appareil appartient à la classe de protection I de la CEI.

• Assurez-vous que l'alimentation électrique de l'appareil est reliée à la terre (masse). Branchez l'appareil uniquement sur une prise de courant dotée d'une prise de terre (masse).
  • N'occultez pas la prise à la terre (masse).
• Ne court-circuitez pas l'interrupteur thermostatique ou les fusibles.
• Remplacez les fusibles uniquement par des fusibles du même type et dotés des mêmes certifications.
• Ne laissez pas le câble d'alimentation entrer en contact avec d'autres câbles. Manipulez le câble d'alimentation et toutes les connexions avec le secteur avec précaution.
• Ne modifiez pas le câble d'alimentation, ne le pliez pas, ne le soumettez pas à des contraintes mécaniques, n'exercez pas de pression sur lui, ne tirez pas dessus et ne le chauffez pas.
• Assurez-vous que le câble d'alimentation n'est pas perforé ou endommagé. Examinez régulièrement le câble d'alimentation pour vérifier qu'il ne présente aucun défaut.
• Ne plongez pas l'appareil dans l'eau ou dans d'autres liquides. N'installez pas l'appareil dans un endroit • inondable.
• N'utilisez pas l'appareil pendant les orages. Débranchez immédiatement l'appareil de l'alimentation électrique.
• Protégez les connecteurs à l'aide des bouchons en caoutchouc lorsque vous ne les utilisez pas.
• Ne branchez pas les câbles au-dessus des connecteurs lorsque l'appareil est installé à l'extérieur. Faites une « boucle d'égouttement » avec le câble pour éviter que l'eau de pluie ne pénètre dans l'appareil.

AVERTISSEMENT Risque de crise d'épilepsie

L'éclairage stroboscopique peut déclencher des crises en cas d'épilepsie photosensible. Les personnes sensibles doivent éviter de regarder les lumières stroboscopiques.

MISE EN GARDE Risque de lésions oculaires causées par une forte intensité lumineuse

Le rayonnement optique émis par cet appareil est potentiellement dangereux.

- Ne regardez pas la source lumineuse lorsque l'appareil fonctionne. Cela pourrait endommager vos yeux.

- Ne regardez pas la source lumineuse à travers des instruments optiques qui pourraient concentrer la lumière émise.

- Assurez-vous que les personnes ne regardent pas directement la source lumineuse lorsque l'appareil s'allume subitement. Cela peut se produire lorsque l'appareil est mis sous tension, lorsqu'il reçoit un signal DMX ou lorsque certains éléments du menu sont sélectionnés.

- Débranchez l'appareil avant de procéder à l'entretien.

- Portez des lunettes de protection si vous êtes amené à regarder directement la source lumineuse pendant la réparation ou la maintenance.

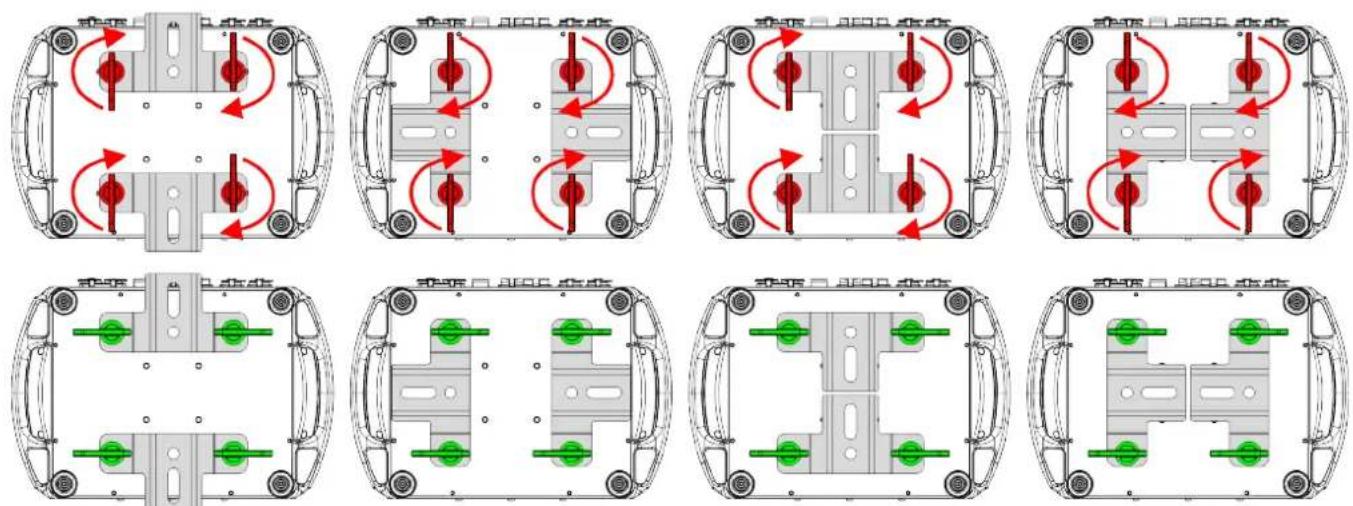

PRUDENCE Risque de blessure causée par les pièces mobiles de l'appareil

La tête de l'appareil peut effectuer des mouvements rapides. Les personnes se tenant à proximité de l'appareil pourraient être blessées ou effrayées.

- Veillez à ce que personne ne se trouve à proximité de l'appareil lorsque vous l'allumez et pendant son fonctionnement.

- Restez à bonne distance des pièces mobiles de l'appareil lors de l'entretien et de la maintenance. Les cheveux longs ou les vêtements amples peuvent s'emmêler lors de la rotation de la lyre.

Attention Alimentation électrique

- Avant toute connexion de l'appareil à l'alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension d'entrée, au courant et à la fréquence spécifiés sur l'étiquette informative de l'appareil.

- Assurez-vous que la section des rallonges et des câbles d'alimentation est suffisante pour la consommation• électrique requise par l'appareil.

Attention Consignes générales de sécurité

- Ne tenez pas le projecteur par la tête pour le soulever. Cela pourrait endommager le mécanisme. Utilisez les poignées de transport pour manipuler l'appareil.

• N'insérez pas d'objets dans les fentes d'aération.

- Ne connectez pas l'appareil à un variateur d'intensité.

- Évitez d'allumer et d'éteindre l'appareil à intervalles trop rapprochés. Ceci réduit la durée de vie de l'appareil.

- Ne secouez pas l'appareil. Évitez d'exercer une force excessive lors de son installation ou de son utilisation.

• Remplacez la lentille ou les LED si elles sont visiblement endommagées au point de nuire à leur efficacité, si elles présentent des fissures ou des rayures profondes, par exemple. Contactez votre distributeur Highlite International pour plus d'informations, car l'entretien ne peut être effectué que par des personnes formées ou qualifiées.
• Si l'appareil tombe ou subit un choc, débranchez-le immédiatement de l'alimentation électrique.
• Si l'appareil est exposé à des variations extrêmes de température (après un transport, par exemple), ne • l'allumez pas immédiatement. Laissez l'appareil atteindre la température ambiante avant de le mettre en marche, car la formation de condensation pourrait l'endommager.
• Si l'appareil ne fonctionne pas correctement, cessez immédiatement de l'utiliser.

Attention

Réservé à un usage strictement professionnel

Cet appareil ne doit être utilisé qu'aux fins pour lesquelles il a été conçu.

Cet appareil est une une tête en mouvement destinée à un usage professionnel. Toute utilisation incorrecte peut conduire à des situations dangereuses et entraîner des blessures et des dégâts matériels.

• Cet appareil ne convient pas pour une utilisation domestique ou en tant qu'éclairage classique.
• Cet appareil n'est pas conçu pour fonctionner en permanence.
• Cet appareil ne contient pas de pièces réparables par l'utilisateur. Toute modification non autorisée de l'appareil entraînera l'annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégâts matériels.

Attention

Avant chaque utilisation, examinez visuellement l'appareil pour déceler d'éventuels défauts.

Assurez-vous que :

• Toutes les vis utilisées pour l'installation de l'appareil ou de ses pièces sont bien serrées et ne sont pas oxydées.
• Les dispositifs de sécurité ne sont pas endommagés.
• Il n'y a pas de déformations sur les boîtiers, les fixations et les points d'installation.
• La lentille n'est ni fissurée, ni endommagée.
• Les câbles d'alimentation ne sont pas endommagés et ne semblent pas fragilisés.

Attention

N'exposez pas l'appareil à un environnement dont les conditions sont pires que celles que sa certification IP lui permet de supporter.

Cet appareil est certifié IP65. L'indice de protection IP65 signifie que l'appareil est étanche à la poussière et protégé contre les effets indésirables des intempéries.

Protégez les connecteurs à l'aide des bouchons en caoutchouc lorsque vous ne les utilisez pas.

1.2. Prérequis concernant l'utilisateur

Ce produit peut être utilisé par des personnes quelconques. L'entretien peut être effectué par des personnes quelconques. L'installation et les réparations doivent obligatoirement être effectuées par des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d'informations.

Les personnes dites « formées » ont reçu des instructions ainsi qu'une formation de la part d'une personne qualifiée, ou sont supervisées par une personne qualifiée, pour effectuer des tâches spécifiques et des interventions liées à l'installation, aux réparations et à l'entretien de ce produit, afin qu'elles puissent identifier les risques et prendre toutes les précautions nécessaires pour les éviter.

Les personnes dites « qualifiées » ont une formation ou une expérience leur permettant de reconnaître les risques et d'éviter les dangers associés à l'installation, aux réparations et à l'entretien de ce produit.

Les personnes dites « quelconques » sont toutes les personnes autres que les personnes formées et les personnes qualifiées. Les personnes quelconques comprennent non seulement les utilisateurs du produit, mais aussi toutes les autres personnes qui peuvent avoir accès à l'appareil ou qui peuvent se trouver à proximité de l'appareil.

1.3. Équipement de protection individuelle

Pendant l'installation, la désinstallation et le gréage, portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site.

2. Description de l'appareil

Le Infinity Furion P402 Profile est une tête mobile conforme à la norme IP65, équipée d'une LED de 350 W à champ plat. Cet appareil est doté d'un zoom motorisé qui permet de passer en douceur d'un faisceau étroit de 5,2° à un faisceau large de 32,2°. Cet appareil dispose d'une roue de couleurs avec 8 couleurs, plus une position ouverte, et d'une roue de gobos rotatifs avec 7 gobos. Des couches peuvent être ajoutées au faisceau lumineux à l'aide d'un prisme circulaire à 5 facettes, d'une roue d'animation ou d'une animation virtuelle. Cet appareil dispose également d'un filtre frost léger et d'un iris. L'appareil offre également des capacités de gradation sur 16 bits, 4 vitesses de ventilateur différentes et 6 fréquences PWM différentes. Les options de contrôle comprennent le DMX de base, avancé et personnalisé, le CRMX, le W-DMX, Art-Net, sACN et RDM.

2.1. Vue de face

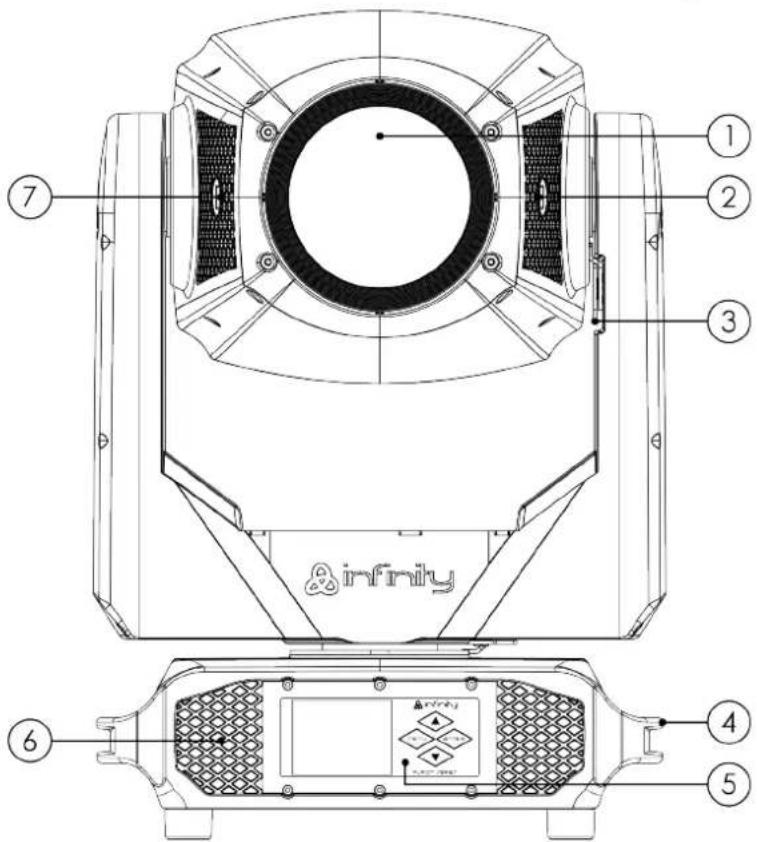

Figure 1

① ② ③ ④ ⑤ ⑥ infty

01) Objectif
02) Bouchon de vidange
03) Mécanisme de verrouillage de l'étrien
04) 2 x Poignées de transport
05) Panneau de contrôle : Écran TFT et boutons de commande
06) Refroidissement
07) Évent de protection (M12x1,5)

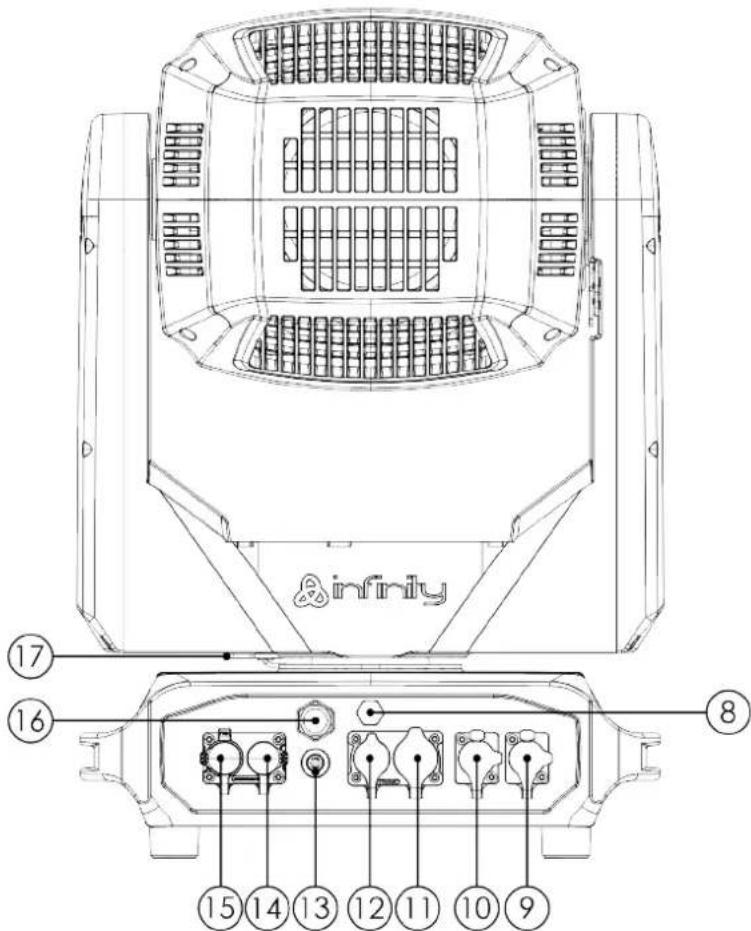

2.2. Vue arrière

Figure 2

infiny ⑱ ⑲ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑬ ⑭ ⑮ ⑯ ⑰

08) Évent de protection (M12x1,5)
09) Connecteur RJ45 IP65
10) Connecteur RJ45 IP65
11) Connecteur d'alimentation Seetronic IP65 SORTIE
12) Connecteur d'alimentation Seetronic IP65 ENTRÉE
13) Fusible (F10 AL, 250 V)
14) Connecteur de signal DMX à 5 broches IP65 ENTRÉE
15) Connecteur de signal DMX à 5 broches IP65 SORTIE
16) Antenne W-DMX
17) Mécanisme de verrouillage de la base

2.3. Plaque de base

Figure 3

18 19

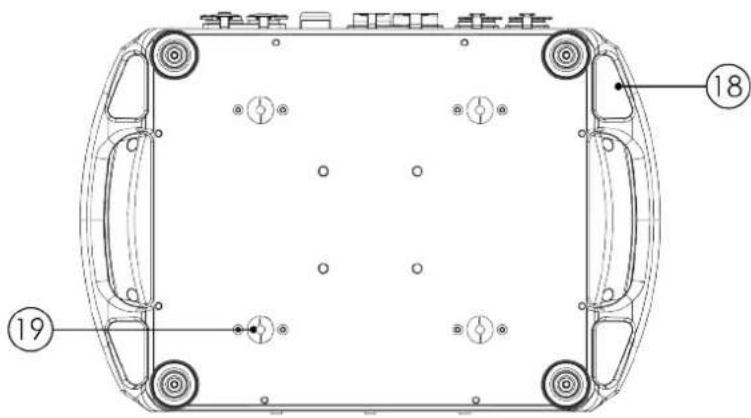

18) 4 x Ouvertures pour un câble de sécurité
19) 4 x trous de montage pour les supports à verrouillage rapide

2.4. Caractéristiques du produit

Modèle : Furion P402 Profile

Source :

Type de source lumineuse LED

Quantité de la source lumineuse 1

Puissance de la source lumineuse 350 W

Taux de rafraîchissement 600 Hz

Taux de rafraîchissement (max.) 15 kHz

Flux lumineux (total) 11442 lm

IRC 74,6

TCC 7400 K

Optique :

Angle minimal du faisceau (circulaire) 5,2°
Angle maximal du faisceau (circulaire) 32,2°
Angle de coupure minimum (circulaire) 6,3°
Angle de coupure maximal (circulaire) 52,1°
Angle de champ minimum (circulaire) 5,7°
Angle de champ maximal (circulaire) 49,2°
Type de zoom Motorisé
Rapport de zoom	1:8
Frost	Oui
Focus	Motorisé
Iris	Motorisé

Contrôle et programmation :

Mode de contrôle	Auto / DMX / Manuel
Canaux DMX	34 /52
Protocoles	CRMX Classic / DMX / W-DMX / RDM
Sans fil	LumenRadio
Afficheur	Batterie / Capteur de gravité / TFT
Mode ventilateur	Oui
Courbe Dim	Linéaire / Carré / Carré en I / Courbe en S
Résolution du variateur	16 bits
Résolution de la mise au point	16 bits
Résolution du zoom	16 bits
Résolution du frost	8 bits
Résolution de l'iris	16 bits

Effets dynamiques :

Variateur	0 – 100 %
Stroboscope	0 – 20 Hz
Prisme 1	Circulaire à 5 facettes
Roue d'animation	Oui + effets de mouvement numériques
Encadrement des volets	Motorisé
Système de couleurs	Roue des couleurs CMJ

Roue de couleurs dichroïques 1 8 + ouvert
Système de gobos Verre
Indexation et rotation roue de gobos Oui
Roue de gobos 1 7 + ouvert
Taille des gobos 20 mm
Diamètre de l'image 15 mm

Mouvement :
Panoramique 540°
Inclinaison 260°
Résolution Panoramique/Inclinaison 16 bits

Spécifications et connexions électriques :
Alimentation électrique 100 – 240 V CA, 50/60 Hz
Consommation d'énergie 450 W
Fusible F10 AL, 250 V
Connecteur d'alimentation ENTRÉE Power Pro True
Connecteur d'alimentation SORTIE Power Pro True
Connecteur DMX XLR 5P ENTRÉE/SORTIE
Connecteur DMX ENTRÉE XLR 5P
Connecteur DMX SORTIE	XLR 5P
Connecteur de données	etherCON ENTRÉE/SORTIE
Connecteur de données ENTRÉE	RJ45
Connecteur de données SORTIE	RJ45

Spécifications mécaniques :
Longueur	254 mm
Largeur	374 mm
Hauteur	662 mm
Poids	25,5 kg
Classement IP	IP65
Logement	Magnésium moulé sous pression
Couleur	Noir

Propriétés du produit :
Refroidissement	Convection forcée

Spécifications thermiques :
Température ambiante maximale	45 °C
Température minimale de fonctionnement	-10 °C

Articles inclus :
Câbles inclus	Câble Power Pro True
Gréement inclus	Support à verrouillage rapide

2.5. Roues à effets

2.5.1. Roue des couleurs

Figure 4

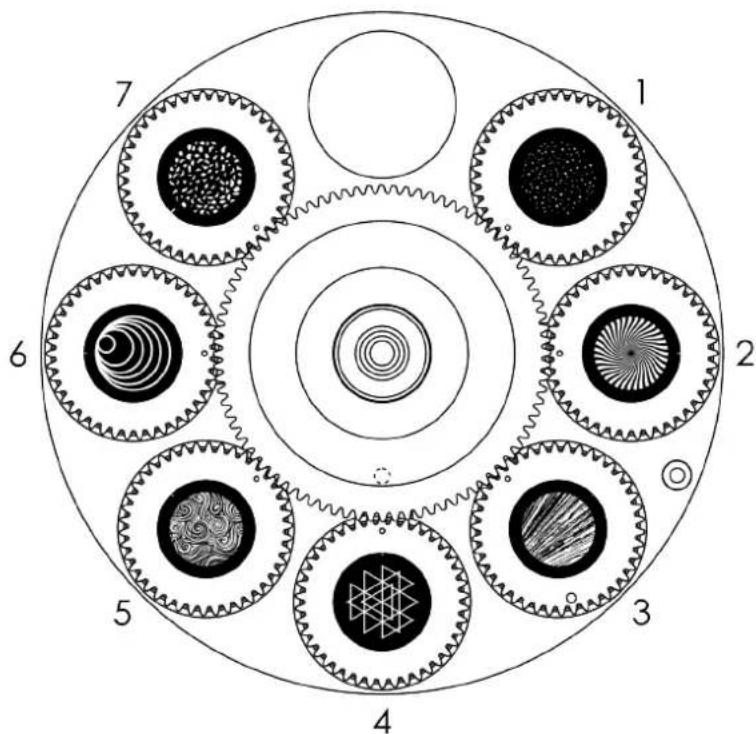

2.5.2. Roue de gobos rotatifs

Figure 5

1 2 3 4 5 6 7 1

2.5.3. Roue d'animation

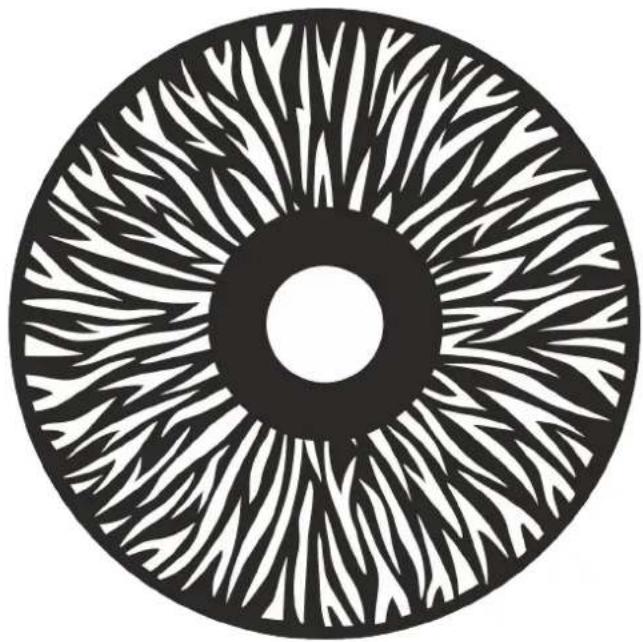

Figure 6

Vous pouvez également acheter l'accessoire suivant :

• D7279 Etui pour 2x Furion S402 Spot ou P402 Profile
• 41549 Infinity IP Tester pour Furion•

Contactez votre distributeur Highlite International pour plus d'informations.

3. Installation

3.1. Consignes de sécurité pour l'installation

AVERTISSEMENT

Une installation incorrecte peut entraîner des blessures graves et des dégâts matériels.

Si des systèmes de truss sont utilisés, l'installation ne doit être effectuée que par des personnes formées ou qualifiées.

Respectez toutes les normes de sécurité européennes, nationales et locales en vigueur concernant le gréage et les truss.

3.2. Équipement de protection individuelle

Pendant l'installation, la désinstallation et le gréage, portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site.

3.3. Exigences relatives au site d'installation

• L'appareil peut être utilisé intérieur et extérieur.
- La distance minimale entre l'appareil et la surface éclairée doit être supérieure à 2m.
- La distance minimale par rapport aux autres objets doit être supérieure à 0,5m.
- La température ambiante maximale T_a = 45^ ne doit jamais être dépassée.

3.4. Gréement

L'appareil peut être positionné sur une surface plane, monté sur un truss ou sur une autre structure de gréage dans n'importe quelle orientation. Assurez-vous que toutes les charges sont compatibles avec les limites prédéterminées de la structure porteuse.

PRUDENCE

Restreignez l'accès sous la zone de travail pendant le montage et le démontage.

Pour fixer l'appareil, suivez les étapes ci-dessous :

01) Fixer les 2 supports à verrouillage rapide, fournis avec l'appareil, sur les trous de fixation des supports à verrouillage rapide (19). Vous pouvez positionner les supports à verrouillage rapide de 4 façons.
02) Verrouillez les 2 supports de verrouillage rapide en tournant le mécanisme de verrouillage des supports de02) verrouillage rapide dans le sens des aiguilles d'une montre.

Figure 8

03) Installer les pinces. Veillez à utiliser des pinces adaptées à la fixation de l'appareil sur un truss.03)

Figure 9

04) Attachez l'appareil à la structure porteuse. Assurez-vous que l'appareil est immobilisé.04)
05) Attachez l'appareil à l'aide d'une suspension secondaire, un câble de sécurité, par exemple. Assurez-vous05) que la suspension secondaire est capable de supporter 10 fois le poids de l'appareil. Si possible, la suspension secondaire doit être fixée à une structure porteuse indépendante de celle de la suspension primaire. Faites passer le câble de sécurité par les ouvertures prévues à cet effet (18).

3.5. Verrouiller/déverrouiller l'appareil

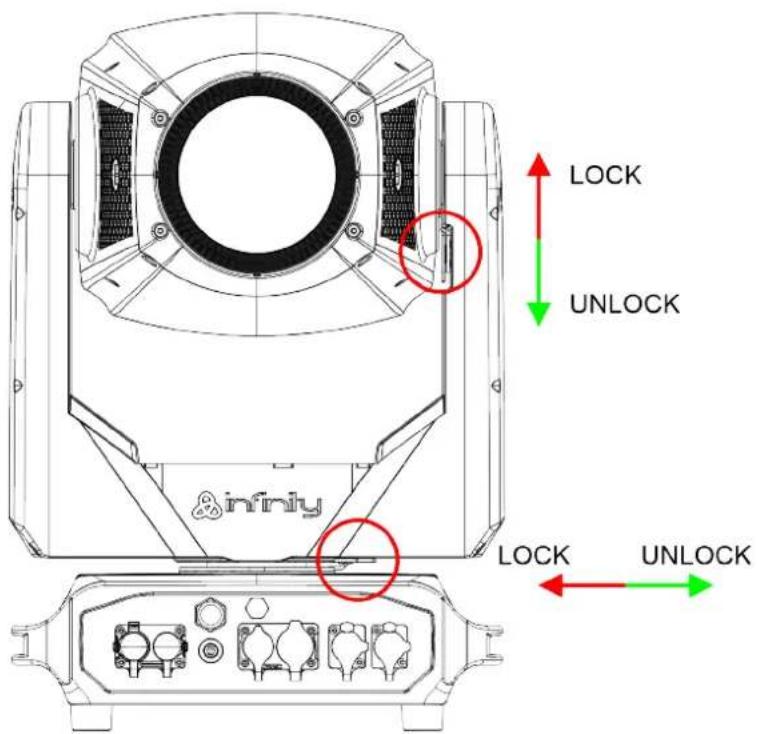

L'appareil est doté d'un mécanisme de verrouillage sur l'étrier et sur la base.

• Pour déverrouiller l'appareil, faites glisser le mécanisme de verrouillage de la base (17) vers la droite ou faites glisser le mécanisme de verrouillage de l'étrier (03) vers le bas.
• Pour verrouiller l'appareil, faites glisser le mécanisme de verrouillage de la base (17) vers la gauche ou faites glisser le mécanisme de verrouillage de l'étrier (03) vers le haut.

Figure 11

LOCK UNLOCK infiniy LOCK UNLOCK

Remarque :

Ne pas utiliser l'appareil lorsque les mécanismes de verrouillage sont bloqués.

3.6. Connexion à l'alimentation électrique

DANGER Décharge électrique due à un court-circuit

L'appareil accepte le courant alternatif de 100 - 240 V et 50/60 Hz. Ne pas alimenter l'appareil avec une autre tension ou fréquence.

Cet appareil appartient à la classe de protection I de la CEI. Assurez-vous que l'alimentation électrique de l'appareil est toujours reliée à la terre (masse).

Avant de brancher l'appareil à la prise de courant :

• Assurez-vous que l'alimentation électrique correspond à la tension d'entrée spécifiée sur l'étiquette informative de l'appareil.
  • Assurez-vous que la prise de courant est reliée à la terre (masse).

Branchez le connecteur d'alimentation de l'appareil dans la prise de courant. Ne connectez pas l'appareil à un circuit de variateur de lumière, car cela pourrait l'endommager.

Cet appareil est certifié IP65.

• N'exposez pas l'appareil à un environnement dont les conditions sont pires que celles que sa certification IP lui permet de supporter.
• Protégez les connecteurs à l'aide des bouchons en caoutchouc lorsque vous ne les utilisez pas.
• Ne branchez pas les câbles au-dessus des connecteurs lorsque l'appareil est installé à l'extérieur. Faites • une « boucle d'égouttement » avec le câble pour éviter que l'eau de pluie ne pénètre dans l'appareil.
• Veillez à ce que le câble ne soit pas trop lourd. Un câble lourd peut endommager les connecteurs. Si les connecteurs sont endommagés, leur protection contre les infiltrations (IP) peut se détériorer.

3.7. Connexion électrique de plusieurs appareils

Cet appareil prend en charge le partage de la connexion électrique. L'alimentation peut être relayée à un autre appareil grâce au connecteur de sortie d'alimentation. Notez que les connecteurs d'entrée et de sortie sont conçus différemment, il est donc impossible de connecter un type de connecteur à l'autre.

La connexion électrique de plusieurs appareils ne doit être effectuée que par des personnes formées ou qualifiées.

AVERTISSEMENT Une connexion électrique incorrecte peut entraîner une surcharge du circuit électrique et provoquer des blessures graves et des dégâts matériels.

Pour éviter une surcharge du circuit électrique lorsque vous connectez plusieurs appareils entre eux :

• Utilisez des câbles dont la capacité de transport de courant est suffisante. Le câble d'alimentation fourni avec l'appareil n'est pas adapté à la connexion électrique de plusieurs appareils.
• Assurez-vous que la consommation totale de courant de l'appareil et de tous les appareils connectés ne dépasse pas la capacité nominale des câbles d'alimentation et du disjoncteur.
• Ne reliez pas plus d'appareils entre eux que le nombre maximal recommandé.

Nombre maximal d'appareils recommandé :

• à 100 - 120 V : 4 appareils Furion P402 Profile
• à 200 - 240 V : 8 appareils Furion P402 Profile

4. Configuration

4.1. Avertissements et précautions

DANGER Décharge électrique due à un court-circuit

Cet appareil est certifié IP65.

• N'exposez pas l'appareil à un environnement dont les conditions sont pires que celles que sa certification IP lui permet de supporter.
• Protégez les connecteurs à l'aide des bouchons en caoutchouc lorsque vous ne les utilisez pas.
• Ne branchez pas les câbles au-dessus des connecteurs lorsque l'appareil est installé à l'extérieur. Faites une « boucle d'égouttement » avec le câble pour éviter que l'eau de pluie ne pénètre dans l'appareil.
• Veillez à ce que le câble ne soit pas trop lourd. Un câble lourd peut endommager les connecteurs. Si les connecteurs sont endommagés, leur protection contre les infiltrations (IP) peut se détériorer.

Attention Branchez tous les câbles de données avant d'alimenter l'appareil. Débranchez l'alimentation électrique avant de brancher ou de débrancher les câbles de données.

4.2. Connexion DMX

4.2.1. Protocole DMX-512

Vous avez besoin d'une liaison de données série DMX pour réaliser des spectacles lumineux d'un ou plusieurs appareils à l'aide d'un contrôleur DMX-512.

Le Furion P402 Profile est équipé d'une entrée et d'une sortie pour connecteurs de signal DMX 5 broches.

L'affectation des broches est la suivante : broche 1 (masse), broche 2 (-), broche 3 (+), broche 4 (N/C), broche 5 (N/C).

Pour une liaison de données en série, les appareils doivent être reliés en guirlande sur un seul et même circuit. Pour ce type de connexion, le nombre d'appareils que vous pouvez contrôler est limité par le nombre total de canaux DMX des appareils connectés et des 512 canaux disponibles dans un univers DMX.

Conformément à la norme TIA-485, vous ne devez pas connecter plus de 32 appareils sur une même liaison de données. Pour connecter plus de 32 appareils sur une même liaison de données, vous devez utiliser un répartiteur/booster DMX optiquement isolé. Sinon, cela peut entraîner une détérioration du signal DMX.

Remarque :

• Distance maximale recommandée pour la liaison de données DMX : 300 m•
• Nombre maximal d'appareils recommandé sur une liaison de données DMX : 32 appareils

4.2.2. Câbles DMX

Pour une connexion DMX fiable, vous devez utiliser des câbles blindés à paires torsadées, dotés de connecteurs XLR à 5 broches. Vous pouvez vous procurer des câbles DMX directement auprès de votre distributeur Highlite International ou fabriquer vos propres câbles.

Si vous utilisez des câbles audio XLR pour la transmission des données DMX, cela peut entraîner une dégradation du signal et un fonctionnement imprévisible du réseau DMX.

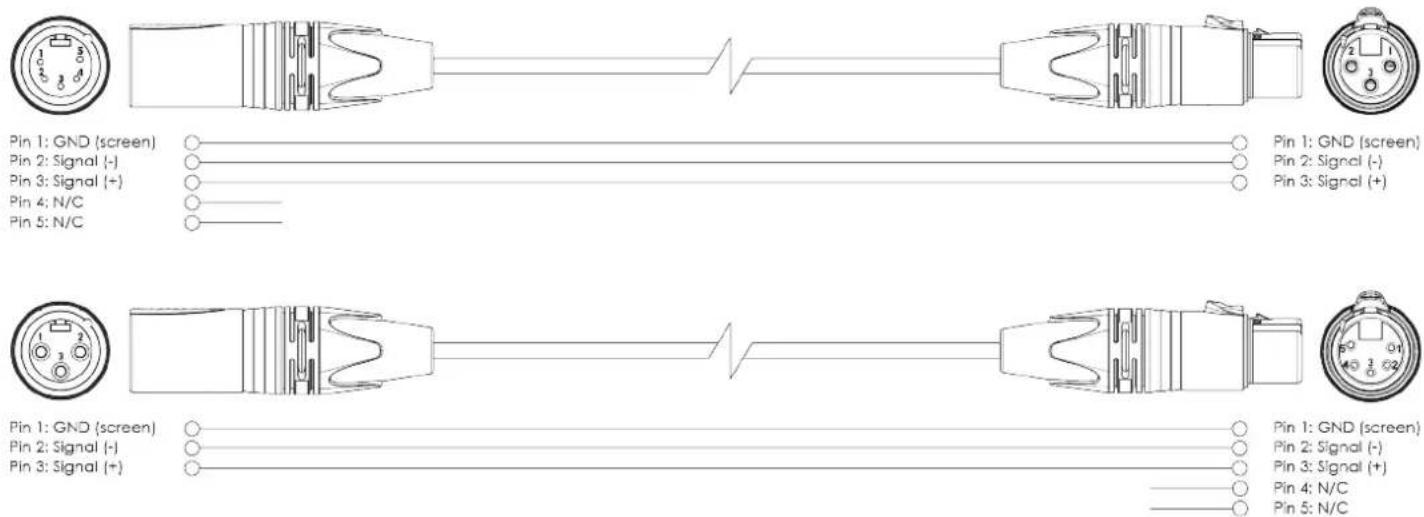

Lorsque vous fabriquez vos propres câbles DMX, veillez à connecter correctement les broches et les fils comme indiqué dans la figure ci-dessous.

Figure 12

Pour connecter plusieurs appareils sur une seule liaison de données DMX, suivez les étapes ci-dessous :

01) Utilisez un câble DMX à 5 broches pour relier le connecteur de sortie DMX du contrôleur d'éclairage au01) connecteur d'entrée DMX du 1er appareil.
02) Reliez le connecteur de sortie DMX du 1 ^er appareil au connecteur d'entrée DMX du 2 ^e appareil à l'aide02) d'un câble DMX à 5 broches.
03) Répétez l'étape 2 pour connecter tous les appareils en guirlande.03)
04) Branchez un terminateur DMX (résistance de 120 Ω) sur le connecteur de sortie DMX du dernier appareil de04) la liaison de données.

Figure 13

infty infty infty 120 Ω

4.2.4. Adressage DMX

Dans une installation comportant plusieurs appareils, veillez à définir correctement l'adresse de départ DMX de chaque appareil. Le site Furion P402 Profile a 3 personnalités : Basique (34 canaux), Avancé (52 canaux) et Utilisateur (52 canaux).

Si vous souhaitez connecter plusieurs appareils sur une liaison de données et les utiliser en mode 52 canaux, par exemple, suivez les étapes ci-dessous :

01) Réglez l'adresse de départ du 1 ^er appareil de la liaison de données sur 1 (001).01)
02) Réglez l'adresse de départ du 2 ^e appareil sur la liaison de données à 53 (053), car 1 + 52 = 53.
03) Réglez l'adresse de départ du 3 ^e appareil sur la liaison de données à 105 (105), car 53 + 52 = 105.
04) Poursuivre l'attribution des adresses de départ des appareils restants en ajoutant chaque fois 52 au nombre précédent.

Veillez à ce qu'il n'y ait pas de canaux qui se chevauchent afin de contrôler correctement chaque site Furion P402 Profile. Si deux ou plusieurs appareils sont dotés de la même adresse, ils fonctionneront de manière similaire.

4.3. Connexion sans fil

L'appareil est équipé d'un récepteur sans fil 2,4 GHz de LumenRadio. Le récepteur W-DMX n'est compatible qu'avec d'autres appareils W-DMX. Il ne peut être apparié qu'avec des émetteurs-récepteurs et des émetteurs dotés d'un module W-DMX.

Distance de communication	En fonction de la puissance d'émission ou du module d'émission
Conditions d'essai Module émetteur WDMX TRx, antenne 2 dBi, puissance d'émission 20 dBm (100 mW)
Portée à l'intérieur 60 m
Portée extérieure 250 m

Émetteur-récepteur recommandé : 51503 Lumenradio Stardust (G3, G4s, CRMX)

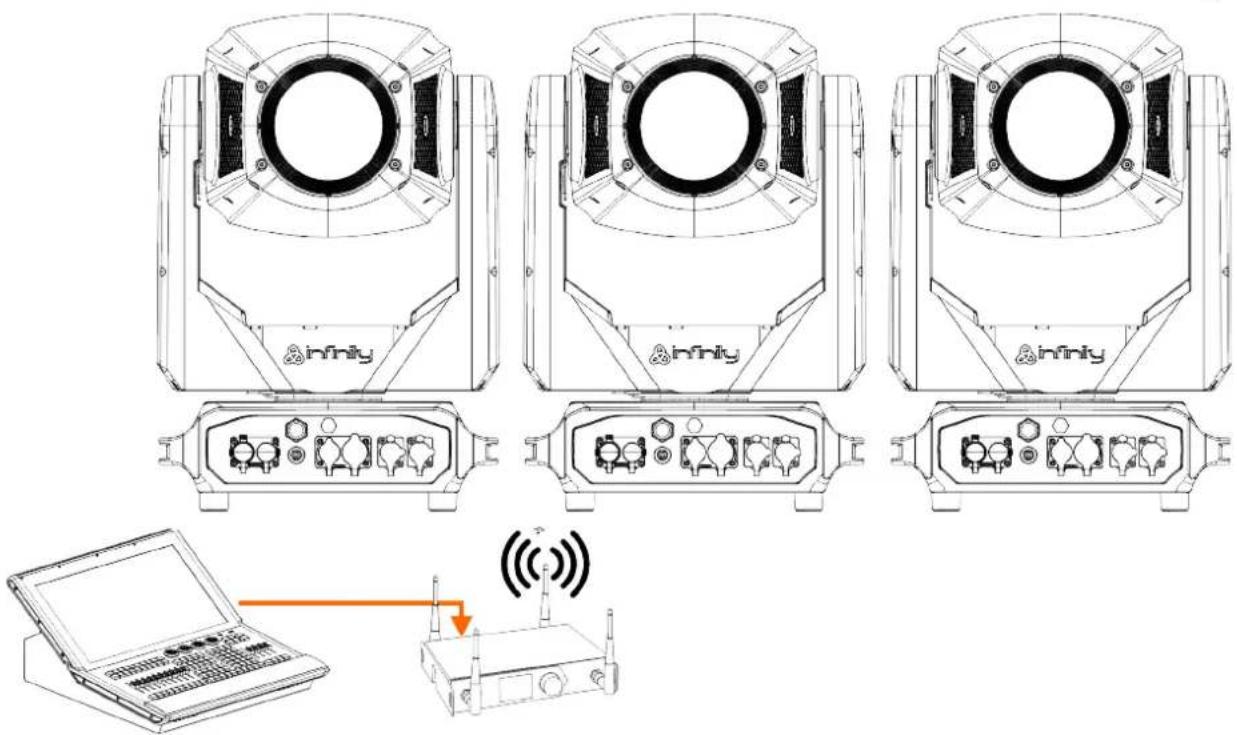

Pour connecter plusieurs appareils via le DMX sans fil, suivez les étapes ci-dessous :

01) Réglez les appareils pour qu'ils reçoivent le signal DMX sans fil, reportez-vous à la section Mode de contrôle. (veuillez consulter 5.7.4. Mode de contrôle à la page 45)
02) Connecter l'émetteur-récepteur au contrôleur d'éclairage.02)
03) Suivez le manuel d'utilisation fourni avec l'émetteur-récepteur pour appairer les appareils.03)

Figure 14

Art-Net est un protocole utilisant TCP/IP pour transférer une grande quantité de données DMX-512 sur un réseau Ethernet. Art-Net 4 peut prendre en charge jusqu'à 32 768 univers. Art-Net™ est conçu par Artistic Licence Holdings Ltd, qui en détient les droits d'auteur.

sACN (Streaming Architecture for Control Networks), également connu sous le nom ANSI E1.31, est un protocole développé par l'ESTA (Entertainment Services and Technology Association) pour transmettre des données DMX-512 sur des réseaux IP. Il prend en charge jusqu'à 63 999 univers et utilise la multidiffusion.

4.4.2. Câbles réseau

Des câbles Ethernet à paires torsadées standard (CAT-5E/CAT-6) peuvent être utilisés pour connecter l'appareil à un ordinateur ou à un contrôleur d'éclairage compatible Art-Net ou sACN.

Si vous fabriquez vos propres câbles réseau, assurez-vous que le brochage et les fils sont correctement connectés. Utilisez des connecteurs RJ45 (8P8C) et câblez-les selon la norme de couleur T568B.

Pour connecter plusieurs appareils sur une liaison de données Art-Net/sACN, suivez les étapes ci-dessous :

01) Utilisez un câble CAT-5E/CAT-6 pour connecter le connecteur RJ45 de l'ordinateur ou du contrôleur01) d'éclairage à l'un des connecteurs RJ45 du 1 ^er appareil.
02) Connectez le 2 ^e connecteur RJ45 du 1 ^er appareil au 1 ^er connecteur RJ45 du 2 ^e appareil à l'aide d'un câble CAT-5E/CAT-6.
03) Répétez l'étape 2 pour connecter tous les appareils en guirlande.

Figure 16

infty infty infty

4.4.4. Réglages Art-Net

Vous avez besoin d'une liaison de données Art-Net pour organiser des spectacles de lumière avec un ou plusieurs appareils à l'aide d'un ordinateur ou d'un contrôleur de lumière.

Si vous souhaitez connecter plusieurs appareils sur une liaison de données Art-Net/RDM, suivez les étapes ci-dessous :

01) Réglez l'adresse IP de votre ordinateur/contrôleur de lumière sur 2.x.x.x ou 10.x.x.x, en fonction des réglages Art-Net. Tous les appareils du réseau doivent avoir une adresse IP unique. Pour modifier l'adresse IP, le mode IP, le masque de sous-réseau et l'univers de l'appareil, reportez-vous à la section Configuration réseau. (veuillez consulter 5.7.2.4. Configuration réseau à la page 40)
02) Réglez le masque de sous-réseau sur 255.0.0.0. sur tous les appareils.02)
03) Régler l'univers du 1 ^er appareil sur 1.03)
04) Réglez l'adresse DMX du 1 ^er appareil sur 001.04)
05) Cartographier tous les appareils connectés dans le logiciel Art-Net. Pour modifier le protocole Art-Net de05) l'appareil, voir Protocole Art-Net/sACN. (veuillez consulter 4.4.1. Protocole Art-Net/sACN à la page 22)

4.4.5. Paramètres sACN

Pour faire fonctionner votre appareil en utilisant le protocole sACN :

01) Définissez l'adresse IP de votre ordinateur/contrôleur de lumière. sACN n'a pas de restrictions concernant l'adresse IP. Pour modifier l'adresse IP, le mode IP, le masque de sous-réseau et l'univers de l'appareil, reportez-vous à la section Configuration réseau. (veuillez consulter 5.7.2.4. Configuration réseau à la page 40)

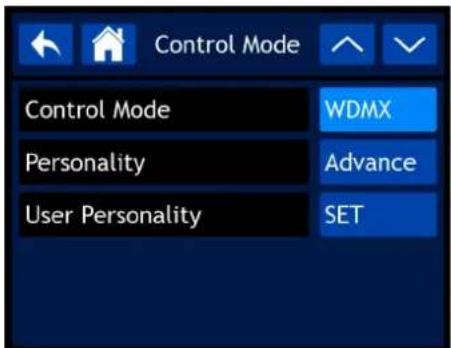

02) Sélectionnez sACN Protocol dans le menu Control Mode. (veuillez consulter 5.7.4. Mode de contrôle à la page 45)
03) Définissez l'univers dans le menu Configuration réseau. (veuillez consulter 5.7.2.4. Configuration réseau à la page 40)

5. Fonctionnement

5.1. Consignes de sécurité pour le fonctionnement

Attention Cet appareil ne doit être utilisé qu'aux fins pour lesquelles il a été conçu.

Cet appareil est une une tête en mouvement destinée à un usage professionnel. Il peut être installé intérieur et extérieur. Cet appareil ne convient pas pour une utilisation domestique ou en tant qu'éclairage classique.

Toute autre utilisation, non mentionnée dans « Utilisation conforme », est considérée comme non conforme et incorrecte.

Attention Alimentation électrique

Avant toute connexion de l'appareil à l'alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension d'entrée, au courant et à la fréquence spécifiés sur l'étiquette informative de l'appareil.

5.2. Modes de contrôle

Le site Furion P402 Profile prend en charge les modes de contrôle suivants :

• Seul : Mode autonome (programmes intégrés), contrôle manuel
• DMX-512 : Basique (34 canaux), Avancé (52 canaux), Utilisateur (52 canaux)
• WDMX : Basique (34 canaux), Avancé (52 canaux), Utilisateur (52 canaux)
• Art-Net : Basique (34 canaux), Avancé (52 canaux), Utilisateur (52 canaux)
• sACN : Basique (34 canaux), Avancé (52 canaux), Utilisateur (52 canaux)

Pour plus d'informations sur la connexion des appareils, reportez-vous à la section Configuration (veuillez consulter 4. Configuration à la page 19).

Pour faire fonctionner l'appareil manuellement en tant qu'appareil autonome :

Réglez les paramètres de l'appareil dans le menu Contrôle manuel. (veuillez consulter 5.7.5. Contrôle manuel à la page 46)

Pour exécuter les programmes intégrés en mode automatique sans contrôleur DMX :

Sélectionnez le mode de contrôle de l'appareil dans le menu autonome. (veuillez consulter 5.7.3. Seul à la page 45) Si vous sélectionnez le programme 1-9, l'appareil exécutera le programme intégré.

Pour faire fonctionner l'appareil avec un contrôleur DMX :

01) Sélectionnez DMX512 comme mode de contrôle dans le menu Mode de contrôle. (veuillez consulter 5.7.4. Mode de contrôle à la page 45)
02) Réglez l'adresse de départ DMX de l'appareil dans le menu Adresse DMX (veuillez consulter 5.7.1. Adresse DMX à la page 37).
03) Sélectionnez le mode de canal DMX dans le menu Mode de contrôle. (veuillez consulter 5.7.4. Mode de contrôle à la page 45) Reportez-vous à la section Canaux DMX (veuillez consulter 5.8. Canaux DMX à la page 50) pour une présentation complète de tous les canaux DMX.

Pour faire fonctionner l'appareil sans fil avec un contrôleur DMX en combinaison avec un émetteur-récepteur sans fil :

01) Sélectionnez WDMX comme mode de contrôle dans le menu Mode de contrôle. (veuillez consulter 5.7.4. Mode de contrôle à la page 45)
02) Réglez l'adresse de départ DMX de l'appareil dans le menu Adresse DMX (veuillez consulter 5.7.1. Adresse DMX à la page 37).

03) Sélectionnez le mode de canal DMX dans le menu Mode de contrôle. (veuillez consulter 5.7.4. Mode de contrôle à la page 45) Reportez-vous à la section Canaux DMX (veuillez consulter 5.8. Canaux DMX à la page 50) pour une présentation complète de tous les canaux DMX.

Pour faire fonctionner l'appareil via Art-Net avec un ordinateur/un contrôleur d'éclairage :

01) Sélectionnez ArtNet comme mode de contrôle dans le menu Mode de contrôle. (veuillez consulter 5.7.4. Mode de contrôle à la page 45)
02) Réglez l'adresse de départ DMX de l'appareil dans le menu Adresse DMX (veuillez consulter 5.7.1. Adresse DMX à la page 37).
03) Sélectionnez le mode de canal DMX dans le menu Mode de contrôle. (veuillez consulter 5.7.4. Mode de contrôle à la page 45) Reportez-vous à la section Canaux DMX (veuillez consulter 5.8. Canaux DMX à la page 50) pour une présentation complète de tous les canaux DMX.

Pour faire fonctionner l'appareil via sACN avec un ordinateur/un contrôleur d'éclairage :

01) Sélectionnez sACN comme mode de contrôle dans le menu Mode de contrôle. (veuillez consulter 5.7.4. Mode de contrôle à la page 45)
02) Réglez l'adresse de départ DMX de l'appareil dans le menu Adresse DMX (veuillez consulter 5.7.1. Adresse DMX à la page 37).
03) Sélectionnez le mode de canal DMX dans le menu Mode de contrôle. (veuillez consulter 5.7.4. Mode de contrôle à la page 45) Reportez-vous à la section Canaux DMX (veuillez consulter 5.8. Canaux DMX à la page 50) pour une présentation complète de tous les canaux DMX.

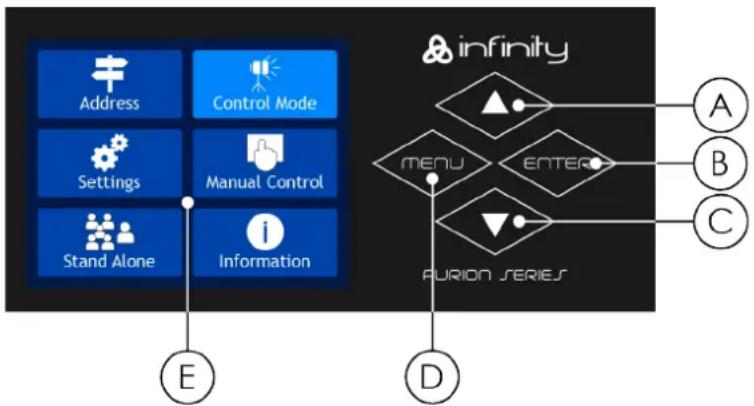

5.3. Panneau de contrôle

Figure 17

• La touche MENU permet de quitter le sous-menu en cours, de revenir au menu principal et de retourner à l'écran d'accueil.
• Utilisez les boutons UP/DOWN pour naviguer dans les menus ou pour augmenter/diminuer les valeurs numériques.
• Utilisez la touche ENTER pour ouvrir le menu souhaité, pour confirmer votre choix ou pour régler la valeur sélectionnée.

5.4. Démarrage

Une fois l'appareil connecté à l'alimentation électrique, il effectue une réinitialisation. Pendant la réinitialisation, l'afficheur affiche un écran de démarrage avec le logo Infinity et le nom de l'appareil :

infinity INTELLIGENT LIGHT® FURION P402 profile Resetting ......

Pendant la procédure de réinitialisation, il est possible d'entrer dans le menu pour changer l'adresse DMX. Une fois la réinitialisation terminée, l'appareil est prêt à fonctionner. L'écran d'accueil s'affiche. L'écran d'accueil fournit des informations sur l'adresse de départ DMX, l'adresse IP, l'univers et le mode de canal DMX sélectionné de l'appareil :

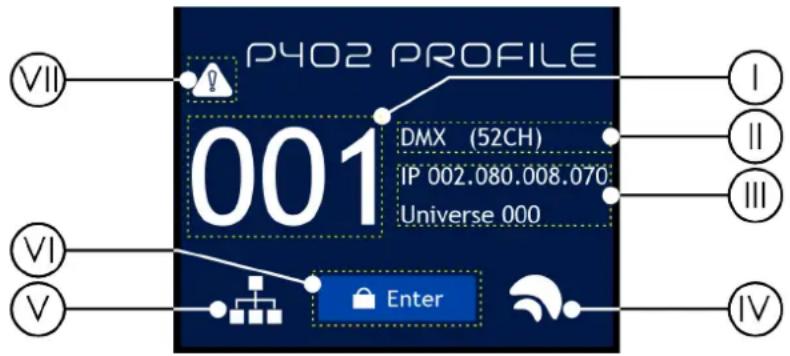

P402 PROFILE 001 DMX (52CH) IP 002.080.008.070 Universe 000 VI Enter IV

I. Adresse de départ DMX de l'appareil.I.

• Si la connexion DMX est perdue ou si l'appareil n'est pas connecté, l'adresse de départ DMX est rouge.
• Si l'appareil reçoit un signal DMX, l'adresse de départ DMX est blanche.

II. Protocole de contrôle et mode canall.

III. Adresse IP et univers attribué III.
IV. Indicateur W-DMX : si le protocole de contrôle de l'appareil est réglé sur W-DMX (Wireless DMX), l'indicateur W-DMX apparaît sur l'afficheur.

• Si l'appareil n'est pas affecté à un émetteur, l'indicateur est gris.
• Si l'appareil est assigné à un émetteur mais que le DMX n'est pas présent, l'indicateur clignote lentement.
• Si l'appareil est assigné à un émetteur et que le DMX est présent, l'indicateur est vert.
• Si l'appareil est relié à un émetteur ou a perdu la connexion avec l'émetteur, l'indicateur clignote• rapidement.

V. Indicateur Art-Net/sACN : si le protocole de contrôle de l'appareil est réglé sur Art-Net ou sACN, l'indicateur Art-Net/sACN apparaît sur l'afficheur.

• Si la connexion Ethernet est perdue ou si l'appareil n'est pas connecté, l'indicateur Art-Net/sACN est gris.
• Si la connexion Ethernet fonctionne correctement, le voyant Art-Net/sACN est vert.

VI. Bouton d'entrée/déverrouillage. Par défaut, l'afficheur de l'appareil est verrouillé (veuillez consulter 5.5. Verrouillage de l'afficheur à la page 28).

VII. Icône d'avertissement : en cas de message d'erreur (veuillez consulter 6.1. Messages d'erreur à la page 61), l'icône d'avertissement commence à clignoter dans le coin supérieur gauche de l'afficheur.

Remarque :

Si aucune touche n'est activée, l'afficheur est verrouillé après 5 secondes.

5.5. Verrouillage de l'afficheur

Cet écran permet de verrouiller/déverrouiller l'afficheur de l'appareil.

Il existe 3 options pour verrouiller/déverrouiller l'appareil :

• Option de verrouillage (veuillez consulter 5.5.1. Verrouillage)
• Déverrouillage sans mot de passe (veuillez consulter 5.5.2. Déverrouillage sans mot de passe)
• Déverrouillage par mot de passe (veuillez consulter 5.5.3. Déverrouillage par mot de passe)

5.5.1. Verrouillage

Cet écran permet de verrouiller l'afficheur de l'appareil.

01) Appuyez et maintenez enfoncées les touches MENU et ENTRÉE pendant 3 secondes.
02) L'afficheur affiche :02)

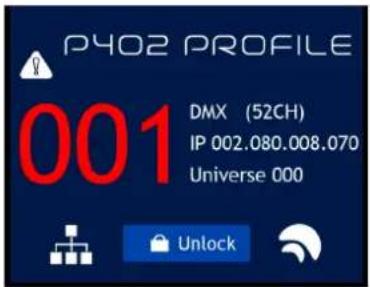

P402 PROFILE 001 DMX (52CH) IP 002.080.008.070 Universe 000 Unlock

03) Pour déverrouiller l'appareil, reportez-vous à la section Option de déverrouillage.

5.5.2. Déverrouillage sans mot de passe

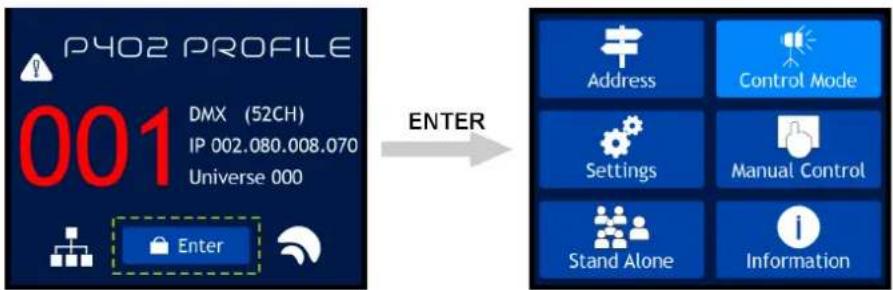

5.5.2.1. Option 1

Appuyez sur la touche ENTRÉE pour déverrouiller l'appareil. L'afficheur affiche :
IP 002.080.008.070
Universe 000| B["Enter"]
    B --> C["ENTER"]
    C --> D["Address"]
    C --> E["Settings"]
    C --> F["Stand Alone"]
    C --> G["Information"]
    D --> H["Control Mode"]
    E --> I["Manual Control"]

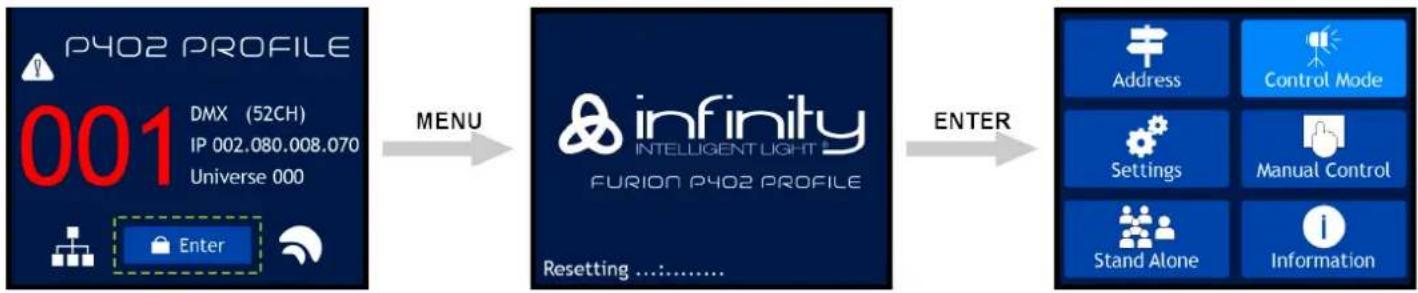

5.5.2.2. Option 2

01) Appuyez sur la touche MENU .01)
02) Appuyez sur la touche ENTRÉE pour déverrouiller l'appareil. L'afficheur affiche :02)

5.5.3. Déverrouillage par mot de passe

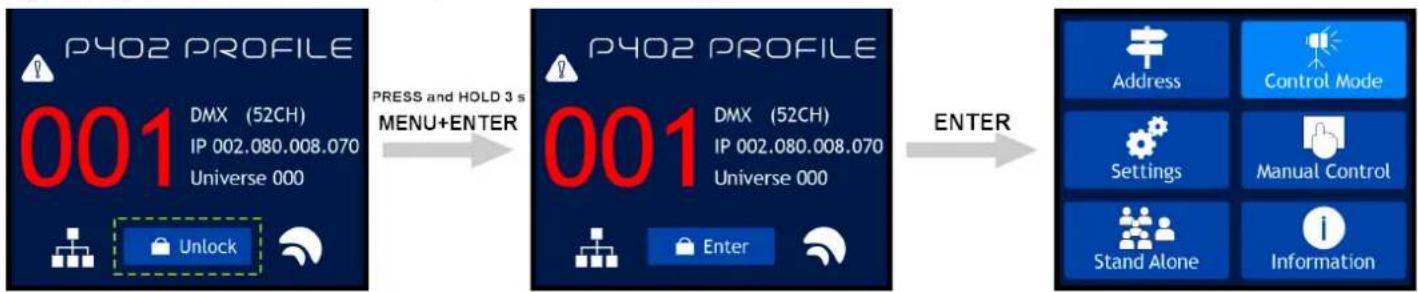

01) Appuyez et maintenez enfoncées les touches MENU et ENTRÉE pendant 3 secondes.
02) Appuyez sur la touche ENTRÉE pour déverrouiller l'appareil. L'afficheur affiche :02)

5.6. Vue d'ensemble du menu

Niveau 1 Niveau 2 Niveau 3 Niveau 4
Adresse (veuillez consulter 5.7.1. Adresse DMX à la page 37)	Réglage de l'adresse	001-512

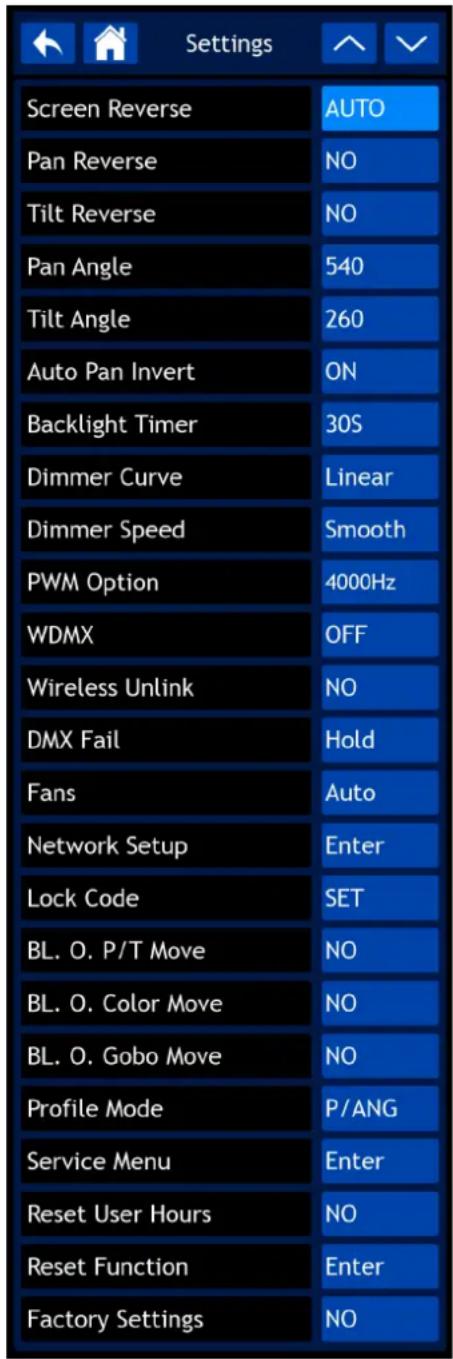

Settings (Réglages) (veuillez consulter 5.7.2. Menu Réglages à la page 38)	Écran inversé	NON
		OUI
		AUTO
	Inversion de panoramique	NON
		OUI
	Inversion de l'inclinaison	NON
		OUI
	Angle panoramique	540
		360
		180
	Angle d'inclinaison	260
		180
		90
	Inversion automatique du panoramique	ARRÊT
		MARCHE
	Minuterie de rétro-éclairage	30S
		1M
		5M
		MARCHE
	Courbe Variateur	Linéaire
		Carré
		l Squa
		SCurve (courbe)
	Vitesse Variateur	Doux
		Rapide
	Option PWM	600 Hz
		1200 Hz
		2000 Hz
		4000 Hz
		6000 Hz
		15000Hz
	WDMX	ARRÊT
		MARCHE
	Déverrouillage sans fil	NON
		OUI
	Défaut DMX	Tenir
		ARRÊT
	Les fans	Auto
		Complet
		Silencieux
		Studio

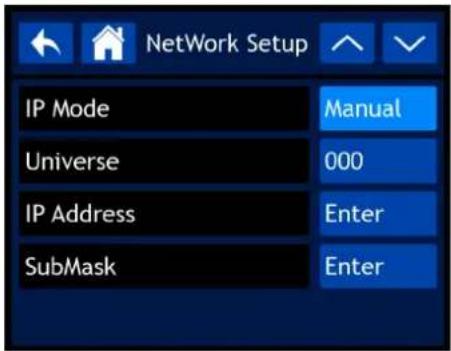

	Configuration réseau	Mode IP	Manual (Manuel)
			DHCP
		Univers	000 - 255
			001-256
		Adresse IP 002.243.075.222
		Sous-masque 255.000.000.000

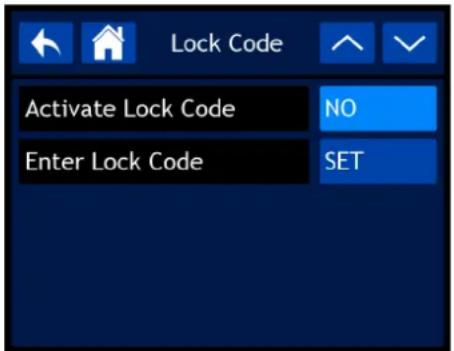

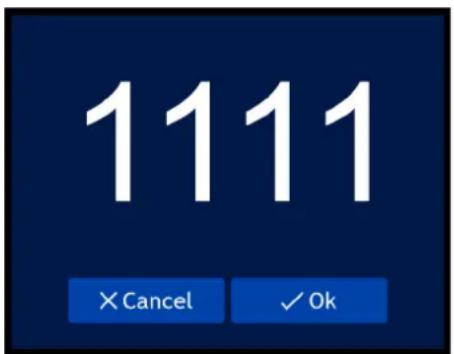

	Code de verrouillage	Activer le code de verrouillage	NON
			OUI
		Saisir le code de la serrure	DÉFINIE
	BL.O.P/T Move	NON
		OUI
	BL.O.Color Move	NON
		OUI
	BL.O.Gobo Move	NON
		OUI
	Mode Profile	A/B
		P/ANG
	Menu Service (6468)	PANORAMIQUE 128
		INCLINAISON 128
		COULEUR 128
		GOBO 128
		ROTATION DES GOBOS 128
		ANIMATION 128
		FOCUS-GOBO 128
		ZOOM 128
		PRISME 128
		IRIS 128
		FROST 128
		CYAN 128
		MAGENTA 128
		JAUNE 128
		LAME1-1	128
		LAME1-2	128
		LAME2-1	128
		LAME2-2	128
		LAME3-1	128
		LAME3-2	128
		LAME4-1	128
		LAME4-2	128
		ROTATION LAME	128
		VARIATEUR	128
		MAC4	000
		MAC5	000
		MAC6	000
		RDM ID4 000
		RDM ID5 000
		RDM ID6 000
	Réinitialisation des heures utilisateur	NON
		OUI

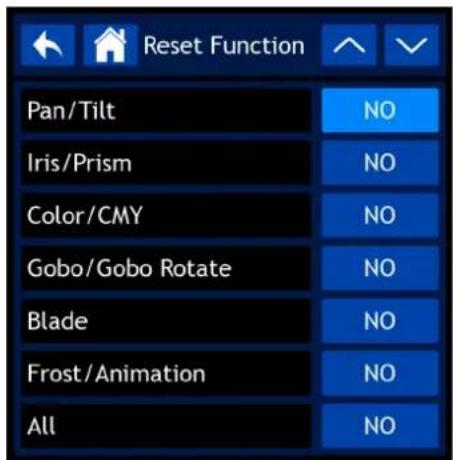

	Fonction de réinitialisation	Panoramique/Inclinaison	NON
			OUI
		Iris/Prisme	NON
			OUI
		Couleur/CMY	NON
			OUI
		Rotation Gobo/Gobo	NON
			OUI
		Lame	NON
			OUI
		Frost/Animation	NON
			OUI
		Tous	NON
			OUI
	Réglages d'usine	NON
		OUI

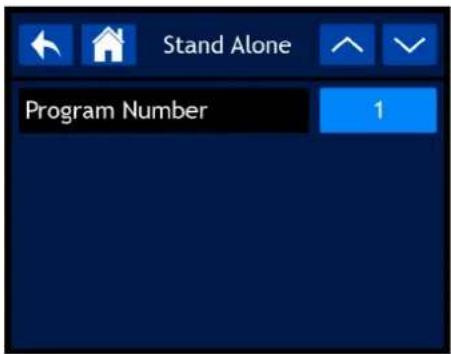

Seul (veuillez consulter 5.7.3. Seul à la page 45)	Numéro du programme	1-9
Mode de contrôle (veuillez consulter 5.7.4. Mode de contrôle à la page 45) Mode de contrôle		DMX
		WDMX
		ArtNet
		sACN
	Personnalité	Basique
		Avancé
		Utilisateur

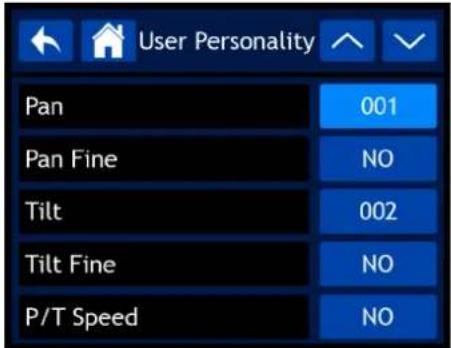

	Personnalité de l'utilisateur	Panoramique NO/1~Avance Num
		Panoramique de précision	NO/1~Avance Num
		Inclinaison NO/1~Avance Num
		Inclinaison de précision NO/1~Avance Num
		Vitesse P/T NO/1~Avance Num
		Variateur NO/1~Avance Num
		Dimmer Fine NO/1~Avance Num
		Volet NO/1~Avance Num
		Couleur NO/1~Avance Num
		Cyan NO/1~Avance Num
		Cyan Fine NO/1~Avance Num
		Magenta NO/1~Avance Num
		Magenta Fine NO/1~Avance Num
		Jaune	NO/1~Avance Num
		Jaune fin NO/1~Avance Num
		Roue de couleur virtuelle NO/1~Avance Num
		Gobo NO/1~Avance Num
		Rotation des gobos NO/1~Avance Num
		Rotation des gobos Fine NO/1~Avance Num
		Prisme NO/1~Avance Num
		Rotation du prisme NO/1~Avance Num
		Rotation du prisme Fine NO/1~Avance Num
		Zoom NO/1~Avance Num
		Zoom fin NO/1~Avance Num
		Iris NO/1~Avance Num
		Iris Fine NO/1~Avance Num
		Macro-iris NO/1~Avance Num
		Focus	NO/1~Avance Num
		Focus Fine	NO/1~Avance Num
		Focus Auto	NO/1~Avance Num
		Frost	NO/1~Avance Num
		Animation	NO/1~Avance Num
		Animation virtuelle	NO/1~Avance Num
		Lame1 In	NO/1~Avance Num
		Lame1 In Précision	NO/1~Avance Num
		Lame1 Angle	NO/1~Avance Num
		Lame1 Angle Précision	NO/1~Avance Num
		Lame2 In	NO/1~Avance Num
		Lame2 In Précision	NO/1~Avance Num
		Lame2 Angle	NO/1~Avance Num
		Lame2 Angle Précision	NO/1~Avance Num
		Lame3 In	NO/1~Avance Num
		Lame3 In Précision	NO/1~Avance Num
		Lame3 Angle	NO/1~Avance Num
		Lame3 Angle Précision	NO/1~Avance Num
		Lame4 In	NO/1~Avance Num
		Lame4 In Précision	NO/1~Avance Num
		Lame4 Angle	NO/1~Avance Num
		Lame4 Angle Précision	NO/1~Avance Num
		Rotation Lame	NO/1~Avance Num
		Lame Macro	NO/1~Avance Num
		Contrôle	NO/1~Avance Num

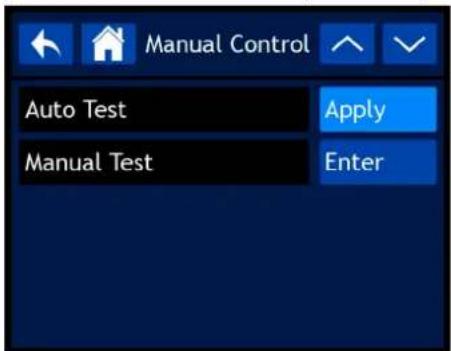

Contrôle manuel (veuillez consulter 5.7.5. Contrôle manuel à la page 46)	Test Auto	Appliquer

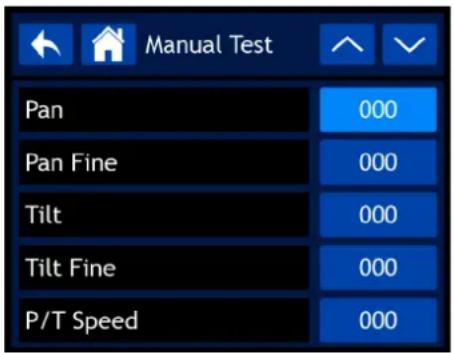

	Test manuel	Panoramique	000 - 255
		Panoramique de précision	000 - 255
		Inclinaison	000 - 255
		Inclinaison de précision	000 - 255
		Vitesse P/T	000 - 255

Niveau 1 Niveau 2 Niveau 3 Niveau 4
	Variateur 000 – 255
	Dimmer Fine 000 – 255
	Volet 000 – 255
	Couleur 000 – 255
	Cyan 000 – 255
	Cyan Fine 000 – 255
	Magenta 000 – 255
	Magenta Fine 000 – 255
	Jaune 000 – 255
	Jaune fin 000 – 255
	Roue de couleur virtuelle 000 – 255
	Gobo 000 – 255
	Rotation des gobos 000 – 255
	Rotation des gobos Fine	000 – 255
	Prisme	000 – 255
	Rotation du prisme	000 – 255
	Rotation du prisme Fine	000 – 255
	Zoom	000 – 255
	Zoom fin	000 – 255
	Iris	000 – 255
	Iris Fine	000 – 255
	Macro-iris	000 – 255
	Focus	000 – 255
	Focus Fine	000 – 255
	Focus Auto	000 – 255
	Frost	000 – 255
	Animation	000 – 255
	Animation virtuelle	000 – 255
	Lame1 In	000 – 255
	Lame1 In Précision	000 – 255
	Lame1 Angle	000 – 255
	Lame1 Angle Précision	000 – 255
	Lame2 In	000 – 255
	Lame2 In Précision	000 – 255
	Lame2 Angle	000 – 255
	Lame2 Angle Précision	000 – 255
	Lame3 In	000 – 255
	Lame3 In Précision	000 – 255
	Lame3 Angle	000 – 255
	Lame3 Angle Précision	000 – 255
	Lame4 In	000 – 255
	Lame4 In Précision	000 – 255
	Lame4 Angle	000 – 255
	Lame4 Angle Précision	000 – 255
	Rotation Lame	000 – 255

Niveau 1 Niveau 2 Niveau 3 Niveau 4
		Lame Macro 000 - 255
		Contrôle 000 - 255

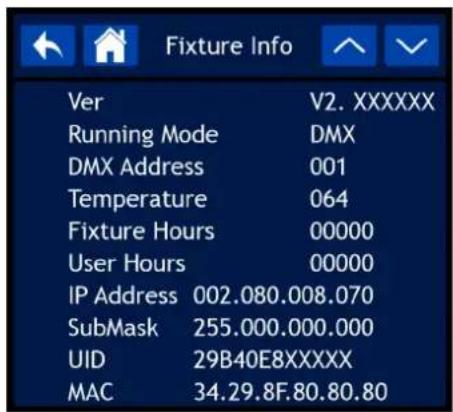

	Informations sur le projecteur	Ver V2. XXXXXX
		Mode de fonctionnement	DMX
		Adresse DMX 001
		Température 025
		Heure du projecteur 00000
		Heures d'utilisation 00000
		Adresse IP 002.243.075.222
		Sous-masque 255.000.000.000
		UID 29B40E8XXXXX
		MAC 34.29.8F.80.80.80

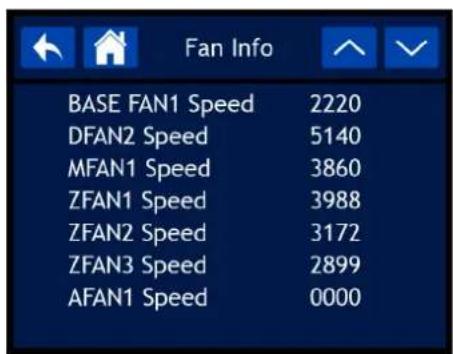

	Informations sur les ventilateurs	Vitesse du BASE FAN1 2000
		DFAN2 Vitesse 2000
		MFAN1 Vitesse 2000
		ZFAN1 Vitesse	2000
		ZFAN2 Vitesse	2000
		ZFAN3 Vitesse	2000
		AFAN1 Vitesse 2000
	Informations sur les erreurs

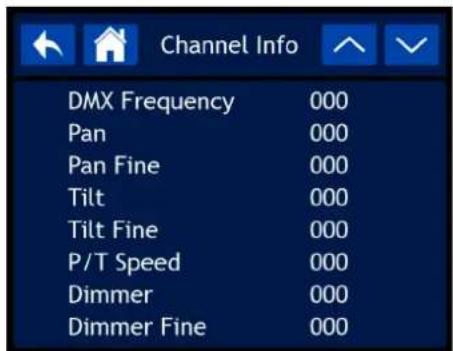

	Informations sur les chaînes	Fréquence DMX	000
		Panoramique	000 - 255
		Panoramique de précision	000 - 255
		Inclinaison	000 - 255
		Inclinaison de précision	000 - 255
		Vitesse P/T	000 - 255
		Variateur	000 - 255
		Dimmer Fine	000 - 255
		Volet	000 - 255
		Couleur	000 - 255
		Cyan	000 - 255
		Cyan Fine	000 - 255
		Magenta	000 - 255
		Magenta Fine	000 - 255
		Jaune	000 - 255
		Jaune fin	000 - 255
		Roue de couleur virtuelle	000 - 255
		Gobo	000 - 255
		Rotation des gobos	000 - 255
		Rotation des gobos Fine	000 - 255
		Prisme	000 - 255
		Rotation du prisme	000 - 255
		Rotation du prisme Fine 000 – 255
		Zoom 000 – 255
		Zoom fin 000 – 255
		Iris 000 – 255
		Iris Fine 000 – 255
		Macro-iris 000 – 255
		Focus 000 – 255
		Focus Fine 000 – 255
		Focus Auto 000 – 255
		Frost 000 – 255
		Animation 000 – 255
		Animation virtuelle 000 – 255
		Lame1 In 000 – 255
		Lame1 In Précision	000 – 255
		Lame1 Angle	000 – 255
		Lame1 Angle Précision	000 – 255
		Lame2 In 000 – 255
		Lame2 In Précision	000 – 255
		Lame2 Angle	000 – 255
		Lame2 Angle Précision	000 – 255
		Lame3 In 000 – 255
		Lame3 In Précision	000 – 255
		Lame3 Angle	000 – 255
		Lame3 Angle Précision	000 – 255
		Lame4 In 000 – 255
		Lame4 In Précision	000 – 255
		Lame4 Angle	000 – 255
		Lame4 Angle Précision	000 – 255
		Rotation Lame	000 – 255
		Lame Macro	000 – 255
		Contrôle	000 – 255

5.7. Options du menu principal

Le menu principal comporte les 6 options suivantes :

Adresse DMX

Menu Réglages

Seul

Mode de contrôle

Contrôle manuel

Informations

01) Appuyez sur les boutons HAUT/BAS pour naviguer dans le menu principal.01)
02) Appuyez sur la touche ENTRÉE pour ouvrir les sous-menus.02)

5.7.1. Adresse DMX

Dans ce menu, vous pouvez régler l'adresse de départ DMX de l'appareil.

01) Appuyez sur les boutons HAUT/BAS pour sélectionner l'adresse de départ DMX de l'appareil. La plage de réglage est comprise entre 001 et 512.
02) Appuyez sur la touche ENTRÉE pour confirmer la sélection.02)

5.7.2. Menu Réglages

Dans ce menu, vous pouvez régler les paramètres de l'appareil.

01) Appuyez sur les boutons HAUT/BAS pour faire défiler les 24 options disponibles :01)

Settings Screen Reverse Pan Reverse Tilt Reverse Pan Angle Tilt Angle Auto Pan Invert Backlight Timer Dimmer Curve Dimmer Speed PWM Option WDMX Wireless Unlink DMX Fail Fans Network Setup Lock Code BL. O. P/T Move BL. O. Color Move BL. O. Gobo Move Profile Mode Service Menu Reset User Hours Reset Function Factory Settings AUTO NO NO 540 260 ON 30S Linear Smooth 4000Hz OFF NO Hold Auto Enter SET NO NO P/ANG Enter NO Enter NO

• Écran inversé : Faire pivoter le texte de l'afficheur de 180° lorsque l'appareil est monté à l'envers (NON/OUI/AUTO). Si vous sélectionnez AUTO, le texte de l'afficheur pivote automatiquement de 180° lorsque l'appareil est retourné
• Inversion de panoramique : Désactiver/activer le sens inversé du panoramique (NON/OUI)
• Inversion de l'inclinaison : Désactiver/activer le sens d'inclinaison inversé (NON/OUI) •
• Angle panoramique : 540°/360°/180°•
• Angle d'inclinaison : 260°/180°/90°
• Inversion automatique du panoramique : Inversion automatique de la direction du panoramique en fonction de la position de l'appareil (MARCHE/ARRÊT)
• Minuterie de rétro-éclairage : Régler le temps d'inactivité avant que l'afficheur ne s'éteigne (30 s/• 1 min/5 min/MARCHE). Si vous sélectionnez MARCHE, l'afficheur ne s'éteint pas
  • Courbe Variateur (veuillez consulter 5.7.2.1. Courbe Variateur) •

• Vitesse du variateur o : Vitesse du variateur o : Régler la vitesse du gradateur (doux/rapide)

• Option PWM (veuillez consulter 5.7.2.2. Option PWM)

• WDMX : Activer/désactiver le DMX sans fil (MARCHE/ARRÊT)
• Déverrouillage sans fil : Terminer la connexion entre l'appareil et le transmetteur (NON/OUI) •
• DMX Fail : Définit le comportement de l'appareil en cas de défaillance DMX. Il y a deux options : ARRÊT (l'appareil éteint la lumière) et TENIR (l'appareil utilise le dernier signal DMX correctement reçu, ce qui garantit une performance ininterrompue)

• Les fans (veuillez consulter 5.7.2.3. Les fans)
- Configuration réseau (veuillez consulter 5.7.2.4. Configuration réseau)
• Code de verrouillage (veuillez consulter 5.7.2.5. Code de verrouillage)
- BL.O. P/T Move : L'appareil éteint la sortie lumineuse lorsque les fonctions Panoramique/Inclinaison sont activées (NON/OUI)
- BL.O. Déplacement des couleurs : L'appareil éteint la lumière pendant le mouvement de la roue des - couleurs (NON/OUI)

- BL.O. Mouvement des gobos : L'appareil éteint la lumière pendant le mouvement de la roue de gobos • (NON/OUI)

- Mode Profile (veuillez consulter 5.7.2.6. Mode Profile)

- Menu des services (veuillez consulter 5.7.2.7. Menu des services)

- Réinitialiser les heures d'utilisation : Réinitialisation du compteur de durée totale de fonctionnement (NON/OUI)

- Fonction de réinitialisation (veuillez consulter 5.7.2.8. Fonction de réinitialisation)

- Réglages d'usine : Rétablir les paramètres d'usine par défaut (NON/OUI)

02) Appuyez sur la touche ENTRÉE pour confirmer la sélection.

5.7.2.1. Courbe Variateur

Ce sous-menu permet de sélectionner la courbe de gradation.

01) Appuyez sur les boutons HAUT/BAS pour sélectionner l'une des 4 options :

• Linéaire
- Carré
- Carré inversé
- Courbe en S

02) Appuyez sur la touche ENTRÉE pour confirmer.

5.7.2.2. Option PWM

Ce sous-menu permet de régler la fréquence PWM (modulation de largeur d'impulsion) des DEL.

01) Appuyez sur les boutons HAUT/BAS pour sélectionner l'une des 6 options :01)

• 600 Hz
  • 1200 Hz•
  • 2000 Hz•
  • 4000 Hz•
• 6000 Hz
  • 15000 Hz•

02) Appuyez sur la touche ENTRÉE pour confirmer.02)

5.7.2.3. Les fans

Ce sous-menu permet de régler les paramètres du ventilateur.

01) Appuyez sur les boutons HAUT/BAS pour faire défiler les 4 options disponibles :01)

• Auto (Automatique) : La vitesse du ventilateur est automatique, en fonction de la puissance lumineuse • sélectionnée
• Complet : La vitesse du ventilateur est maximale
• Silencieux : La vitesse du ventilateur est silencieuse
• Studio : La vitesse du ventilateur est réglée pour une utilisation en studio. L'intensité lumineuse sera réduite pour garantir une vitesse de ventilation réduite et constante

5.7.2.4. Configuration réseau

Ce sous-menu permet de régler les paramètres du réseau.

01) Appuyez sur les boutons HAUT/BAS pour faire défiler les 4 options disponibles :01)

NetWork Setup IP Mode Universal IP Address SubMask Manual 000 Enter Enter

• Mode IP : Configurer l'adresse IP manuellement ou automatiquement par un serveur réseau (DHCP)
  • L'univers : Définir l'univers. La fourchette est 000-255 pour Art-Net/001-256 pour sACN
• Adresse IP : Définir l'adresse IP
• Sous-masque : Définir le masque de sous-réseau

02) Appuyez sur la touche ENTRÉE pour confirmer la sélection.
03) Appuyez sur les boutons HAUT/BAS pour augmenter/diminuer la valeur.
04) Appuyez sur la touche ENTRÉE pour confirmer la sélection.

5.7.2.5. Code de verrouillage

Ce sous-menu permet de définir un code de verrouillage personnel ou de modifier le code de verrouillage actuel.

01) Appuyez sur les boutons HAUT/BAS pour insérer le code maître : 6468 :01)

6468 × MENU ✓ ENTER

02) Appuyez sur la touche ENTRÉE pour confirmer.02)
03) Appuyez sur les boutons HAUT/BAS pour sélectionner le mode souhaité. Il y a deux options :

• Activer le code de verrouillage : Activer le code de verrouillage (NON/OUI)
• Saisir le code de la serrure (veuillez consulter 5.7.2.5.1. Saisir le code de la serrure)

5.7.2.5.1. Saisir le code de la serrure

Dans ce menu, vous pouvez définir le code de verrouillage de l'appareil.

01) Appuyez sur les boutons HAUT/BAS pour augmenter/diminuer les valeurs afin de créer votre code personnel. Régler le code de verrouillage 0000-9999.
02) Appuyez sur la touche ENTRÉE pour confirmer la sélection.02)

Si vous oubliez votre code personnel, vous pouvez toujours insérer le code maître : 6468 qui remplace votre code personnel.

5.7.2.6. Mode Profile

Ce sous-menu permet de régler la façon dont vous contrôlez le système de cadrage.

01) Appuyez sur les boutons HAUT/BAS pour faire défiler les 2 options disponibles :01)

A/B 1A 1B 1 2 4 3 Rotation

P/ANG Position Angle 1 2 3 4 Rotation

• A/B : Ajuster la position des cadres. Un canal DMX contrôle la position du coin A et un canal DMX contrôle la position du coin B
• P/ANG : Ajuster la position et l'angle des cadres. Un canal DMX contrôle la position du• système de cadrage et un canal DMX contrôle l'angle du système de cadrage

P/ANG Frame Position

DMX: 000 1 Outward - 2 3 4

DMX: 255 2 1 4 Inward 3

Pour plus d'informations sur les canaux DMX spécifiques à utiliser pour la position et l'angle des cadres, voir Canaux DMX (veuillez consulter 5.8. Canaux DMX à la page 50).

5.7.2.7. Menu des services

Dans ce sous-menu, vous pouvez effectuer des réglages précis de la position initiale de toutes les pièces mobiles ou modifier l'adresse MAC et le numéro d'identification RDM de l'appareil.

Remarque :

Si vous oubliez votre code de verrouillage personnel précédemment défini, vous pouvez toujours insérer le code maître : 6468 qui remplace le code personnel.

01) Appuyez sur les boutons HAUT/BAS pour insérer le code personnel ou, si vous l'avez oublié, insérez le code maître : 6468.
02) Sélectionner ENTRÉE pour confirmer.02)
03) Appuyez sur les touches HAUT/BAS pour parcourir les 30 options disponibles :03)

←	Service Menu	^	√
PAN		088
TILT		128
COLOR		121
GOBO		123
GOBO ROTATE		128
ANIMATION		082
FOCUS-GOBO		116
ZOOM		166
PRISM		131
IRIS		157
FROST		079
CYAN		128
MAGENTA		128
YELLOW		128
BLADE1-1		144
BLADE1-2		142
BLADE2-1		155
BLADE2-2		154
BLADE3-1		155
BLADE3-2		134
BLADE4-1		158
BLADE4-2		158
BLADE ROTATE		128
DIMMER		128
MAC4		080
MAC5		008
MAC6		070
RDM ID4		112
RDM ID5		000
RDM ID6		138

04) Une fois que vous avez sélectionné l'option souhaitée, appuyez sur la touche ENTRÉE pour confirmer la sélection.
05) Appuyez sur les boutons HAUT/BAS pour ajuster les valeurs afin de modifier la position initiale de toutes les pièces mobiles, les adresses MAC et les numéros d'identification RDM de l'appareil. La plage de réglage est comprise entre 000 et 255.
06) Appuyez sur la touche ENTRÉE pour confirmer la sélection.06)

5.7.2.8. Fonction de réinitialisation

Ce sous-menu permet de réinitialiser les paramètres de l'appareil.

01) Appuyez sur les boutons HAUT/BAS pour faire défiler les 7 options disponibles :01)

Pan/Tilt Iris/Prism Color/CMY Gobo/Gobo Rotate Blade Frost/Animation All NO NO NO NO NO NO

• Panoramique/Inclinaison : Réinitialisation Panoramique/Inclinaison (NON/OUI)
• Iris/Prisme : Réinitialisation de l'iris/du prisme (NON/OUI)
• Couleur/CMY : Réinitialiser la couleur/CMY (NON/OUI)
• Rotation Gobo/Gobo : Réinitialiser la rotation des gobos (NON/OUI)
  • Lame : Réinitialiser Lame (NON/OUI) •
• Frost/Animation : Réinitialisation du gel/de l'animation (NON/OUI)
• Tous : Réinitialiser tous les paramètres (NON/OUI)

02) Appuyez sur les boutons HAUT/BAS pour sélectionner NON ou OUI. Si vous sélectionnez OUI, la fonction en question sera réinitialisée.
03) Appuyez sur la touche ENTRÉE pour confirmer la sélection.03)

5.7.3. Seul

Ce menu permet de régler le programme intégré.

Appuyez sur les touches HAUT/BAS pour lancer l'un des 9 programmes intégrés. L'afficheur affiche :

Stand Alone Program Number 1

5.7.4. Mode de contrôle

Ce menu permet de définir le mode de contrôle, la personnalité et la personnalité de l'utilisateur.

01) Appuyez sur les boutons HAUT/BAS pour faire défiler les 3 options disponibles :

• Mode de contrôle : DMX, WDMX, Art-Net, sACN
- Personnalité : Basique (34 canaux), Avancé (52 canaux), Utilisateur (jusqu'à 52 canaux)

• Personnalité de l'utilisateur (veuillez consulter 5.7.4.1. Personnalité de l'utilisateur)

02) Appuyez sur la touche ENTRÉE pour confirmer la sélection.02)

5.7.4.1. Personnalité de l'utilisateur

Dans ce menu, vous pouvez personnaliser l'appareil en changeant l'ordre des 52 canaux DMX et/ou en supprimant certains canaux. Ces fonctions sont les mêmes que les 52 canaux DMX de la personnalité Avancé. Pour plus d'informations, reportez-vous à la section Canaux DMX (veuillez consulter 5.8. Canaux DMX à la page 50).

01) Appuyez sur les touches HAUT/BAS pour parcourir les 52 options disponibles :

User Personality Pan 001 Pan Fine NO Tilt 002 Tilt Fine NO P/T Speed NO

02) Appuyez sur la touche ENTRÉE pour confirmer la sélection.02)
03) Appuyez sur les boutons HAUT/BAS pour augmenter/diminuer la valeur numérique afin d'assigner un canal DMX à cette fonction. La plage de réglage est comprise entre 001 et 052. Sélectionnez NON si vous souhaitez exclure une fonction.
04) Appuyez sur la touche ENTRÉE pour confirmer la sélection.04)

5.7.5. Contrôle manuel

Dans ce menu, vous pouvez définir le test automatique ou le test manuel.

01) Appuyez sur les boutons HAUT/BAS pour faire défiler les 2 options disponibles :01)

Manual Control Auto Test Apply Manual Test Enter

• Test Auto (veuillez consulter 5.7.5.1. Test Auto)
• Test manuel (veuillez consulter 5.7.5.2. Test manuel)

02) Appuyez sur la touche ENTRÉE pour confirmer la sélection.02)

5.7.5.1. Test Auto

Ce sous-menu permet d'effectuer un test automatique des fonctions de l'appareil.

(Si vous avez sélectionné Test auto dans le menu précédent et appuyé sur la touche ENTRÉE) L'appareil lance automatiquement un test automatique des fonctions de l'appareil et l'afficheur affiche :

Auto Test Auto Test ...

5.7.5.2. Test manuel

Dans ce sous-menu, vous pouvez tester chaque fonction de l'appareil individuellement ou en groupe.

Il est possible de personnaliser l'appareil en modifiant manuellement la valeur de chaque fonction. Ces fonctions sont les mêmes que les 52 canaux DMX de la personnalité Avancé. Pour plus d'informations, reportez-vous à la section Canaux DMX (veuillez consulter 5.8. Canaux DMX à la page 50).

01) Appuyez sur les touches HAUT/BAS pour parcourir les 52 options disponibles :01)

Manual Test Pan 000 Pan Fine 000 Tilt 000 Tilt Fine 000 P/T Speed 000

02) Appuyez sur la touche ENTRÉE pour confirmer la sélection.02)
03) Appuyez sur les boutons HAUT/BAS pour ajuster les valeurs afin de tester chaque fonction de l'appareil individuellement ou en groupe. La plage de réglage est comprise entre 000 et 255.
04) Appuyez sur la touche ENTRÉE pour confirmer la sélection.04)

5.7.6. Informations

Ce menu permet de visualiser les paramètres de l'appareil.

01) Appuyez sur les boutons HAUT/BAS pour faire défiler les 4 options disponibles :

Information Fixture Info Fan Info Error Info Channel Info Check Check Check Check

• Informations sur le projecteur (veuillez consulter 5.7.6.1. Informations sur le projecteur)
  • Informations sur les ventilateurs (veuillez consulter 5.7.6.2. Informations sur les ventilateurs)
• Informations sur les erreurs (veuillez consulter 5.7.6.3. Informations sur les erreurs)
• Informations sur les chaînes (veuillez consulter 5.7.6.4. Informations sur les chaînes)

02) Appuyez sur la touche ENTRÉE pour confirmer la sélection.02)

5.7.6.1. Informations sur le projecteur

Dans ce sous-menu, vous pouvez voir la version du micrologiciel actuellement installé, le mode de fonctionnement, l'adresse DMX et d'autres paramètres de l'appareil.

Appuyez sur les boutons HAUT/BAS pour voir tous les paramètres disponibles.

Fixture Info Ver V2. XXXXXX Running Mode DMX DMX Address 001 Temperature 064 Fixture Hours 00000 User Hours 00000 IP Address 002.080.008.070 SubMask 255.000.000.000 UID 29B40E8XXXXX MAC 34.29.8F.80.80.80

• Ver : Affiche la version actuelle du logiciel
• Mode de fonctionnement : Affiche le mode de fonctionnement actuel
• Adresse DMX : Affiche l'adresse DMX actuelle
• Température : Affiche la température actuelle
• Heure du projecteur : Indique le nombre total d'heures de fonctionnement de l'appareil
• Heures d'utilisation : Indique le nombre total d'heures de fonctionnement de l'appareil pour la journée en cours
• Adresse IP : Affiche l'adresse IP actuelle •
• Sous-masque : Affiche l'adresse du sous-masque actuel
• UID _o : Affiche l'adresse UID de l'appareil
  • • MAC : Affiche l'adresse MAC actuelle

5.7.6.2. Informations sur les ventilateurs

Ce sous-menu permet de visualiser les paramètres des ventilateurs et d'autres paramètres de l'appareil.

Appuyez sur les boutons HAUT/BAS pour voir tous les paramètres disponibles.

Fan Info BASE FAN1 Speed 2220 DFAN2 Speed 5140 MFAN1 Speed 3860 ZFAN1 Speed 3988 ZFAN2 Speed 3172 ZFAN3 Speed 2899 AFAN1 Speed 0000

• Vitesse du ventilateur de base 1 : Indique la vitesse actuelle du ventilateur de base
• DFAN2 Vitesse : Indique la vitesse actuelle du ventilateur de la casserole
• MFAN1 Vitesse : Indique la vitesse actuelle du ventilateur de gobos
• ZFAN1 Vitesse : Indique la vitesse actuelle du ventilateur interne
• ZFAN2 Vitesse : Indique la vitesse actuelle du ventilateur CMY 2
• ZFAN3 Vitesse : Affiche la vitesse actuelle du ventilateur CMY 3
• AFAN1 Vitesse : Indique la vitesse actuelle du ventilateur de tête

5.7.6.3. Informations sur les erreurs

Dans ce sous-menu, vous pouvez voir s'il y a des erreurs de système.

Si vous avez sélectionné Info erreur et qu'il n'y a pas d'erreur, l'afficheur affiche :

Error Info No Error!

Remarque :

En cas de message d'erreur, cessez d'utiliser l'appareil et contactez votre revendeur Highlite International pour plus d'informations.

Pour plus d'informations sur la liste complète des messages d'erreur, voir Messages d'erreur. (veuillez consulter 6.1. Messages d'erreur à la page 61)

5.7.6.4. Informations sur les chaînes

Ce sous-menu permet de visualiser la valeur actuelle de tous les canaux d'entrée de signaux.

Appuyez sur les boutons HAUT/BAS pour voir toutes les valeurs actuelles du canal.

Channel Info DMX Frequency 000 Pan 000 Pan Fine 000 Tilt 000 Tilt Fine 000 P/T Speed 000 Dimmer 000 Dimmer Fine 000

5.8. Canaux DMX

5.8.1. Vue d'ensemble des canaux DMX

Fonction	Basique 34 CAN	Avancé 52 CAN	DMX Valeur	Paramètres Défaut		Mise en évidence
Panoramique	1 1 000 – 255			0^ - 540^	128
Panoramique de précision 16 bits	2 2 000 – 255			Positionnement précis
Inclinaison	3 3 000 – 255			0^ - 260^	128
Inclinaison de précision 16 bits	4 4 000 – 255			Positionnement précis
Vitesse Panoramique/ Inclinaison		5 000 – 255		De rapide à lent	0
Variateur	5 6 000 – 255			0 – 100 %	0 255
Dimmer Fine 16-bit		7 000 – 255		Réglage fin
Stroboscope	6 8 000 – 255			Vérifier les détails de la chaîne	6	6
Roue des couleurs	7 9 000 – 255			Vérifier les détails de la chaîne	0	0
Cyan	8 10 000 – 255			0 – 100 %	0	0
Cyan 16 bits		11 000 – 255		Réglage fin
Magenta	9 12 000 – 255			0 – 100 %	0	0
Magenta 16 bits		13 000 – 255		Réglage fin
Jaune	10 14 000 – 255			0 – 100 %	0	0
Jaune 16 bits		15 000 – 255		Réglage fin
Macro CMJ	11 16 000 – 255			Vérifier les détails de la chaîne	0	0
Roue de gobos rotatifs 1	12 17 000 – 255			Vérifier les détails de la chaîne	0	0
Gobos indexables/rotatifs 1	13 18 000 – 255			Vérifier les détails de la chaîne	128
Gobos indexables/rotatifs 1 16-bits		19 000 – 255		Réglage fin
Prisme (rond à 5 facettes)	14 20 000 – 255			Vérifier les détails de la chaîne	0	0
Prisme tournant	15 21 000 – 255			Vérifier les détails de la chaîne	128
Prisme rotatif 16 bits		22 000 – 255		Réglage fin
Zoom	16 23 000 – 255			Vérifier les détails de la chaîne	128
Zoom 16 bits		24 000 – 255		Vérifier les détails de la chaîne
Iris	17 25 000 – 255			Du plus grand au plus petit	0
Iris 16 bits		26 000 – 255		Réglage fin
Macro-iris	18 27 000 – 255			Vérifier les détails de la chaîne	0
Focus	19 28 000 – 255			De loin à près	128
Focus 16 bits		29 000 – 255		Réglage fin
Mise au point automatique	20 30 000 – 255			Vérifier les détails de la chaîne	0
Givre léger	21 31 000 – 255			0 – 100 %	0
Roue d'animation	22 32 000 – 255			Vérifier les détails de la chaîne	0
Animation virtuelle	23 33 000 – 255			Vérifier les détails de la chaîne	128
Position Cadre 1	24 34 000 – 255			Extérieur vers intérieur	0
Position Cadre 1 16-bits		35 000 – 255		Positionnement précis
Angle Cadre 1	25 36 000 – 255			-40^ à +40^	128
Angle Cadre 1 16-bits		37 000 – 255		Réglage fin
Position Cadre 2	26 38 000 – 255			Extérieur vers intérieur	0
Position Cadre 2 16-bits		39 000 – 255		Positionnement précis
Angle Cadre 2	27 40	000 – 255		-40° à +40°	128
Angle Cadre 2 16-bits		41 000 – 255		Réglage fin
Position Cadre 3	28 42	000 – 255		Extérieur vers intérieur	0
Position Cadre 3 16-bits		43 000 – 255		Positionnement précis
Angle Cadre 3	29 44	000 – 255		-40° à +40°	128
Angle Cadre 3 16-bits		45 000 – 255		Réglage fin
Position Cadre 4	30 46	000 – 255		Extérieur vers intérieur	0
Position Cadre 4 16-bits		47 000 – 255		Positionnement précis
Angle Cadre 4	31 48	000 – 255		-40° à +40°	128
Angle Cadre 4 16-bits		49 000 – 255		Réglage fin
Rotation Cadre	32 50	000 – 255		Vérifier les détails de la chaîne	128
Cadrage FX Macro	33 51	000 – 255		Vérifier les détails de la chaîne	0
Contrôle	34 52	000 – 255		Vérifier les détails de la chaîne	0

5.8.2. Basique (34 canaux), Avancé (52 canaux)

Basique34 CAN	Avancé52 CAN	Fonction Valeur Paramètres Couleur Type de contrôle
1	1	Panoramique 000 - 255 Réglage panoramique 0^ -540°
2	2	Panoramique de précision	000 - 255 Réglage panoramique,16 bits
3	3	Inclinaison 000 - 255 Réglage de l'inclinaison 0^ -260
4	4	Inclinaison de précision 000 - 255 Réglage de l'inclinaison,16 bits
	5	Vitesse Panoramique/Inclinaison	000 - 255 De rapide à lent
5	6	Variateur 000 - 255 De faible à forte intensité (0- 100 %)
	7	Dimmer Fine 000 - 255 Réglage fin
6 8 Stroboscope			000 - 003 Aucune fonction
			004-006 Ouvrir étape
			007-066 Stroboscope synchronisé,de la basse à la hautefréquence		proportionnel
			067-127 Impulsion stroboscopique,de basse à hautefréquence		proportionnel
			128 - 188 Rampe descendante, de labasse à la haute fréquence		proportionnel
			189-249 Stroboscope aléatoire, debasse à haute fréquence		proportionnel
			250 - 255 Ouvrir étape
7 9 Roue des couleurs			000 - 006 Blanc
			007-012 Couleur 1 (ROUGE) étape
			013-018 Couleur 2 (ROSE CLAIR) étape
			019-024 Couleur 3 (AMBRE)	étape
			025-030 Couleur 4 (LAVANDEFONCE)	étape
			031-036 Couleur 5 (VERT PRIMAIRE)	étape
			037-042 Couleur 6 (AQUAMARINA)	étape
			043-048 Couleur 7 (CTO)	étape
			049-054 Couleur 8 (BLEU CONGO)	étape
			055 - 069 Blanc + couleur 1	proportionnel
			070 - 084 Couleur 1 + couleur 2	proportionnel
			085 - 099 Couleur 2 + couleur 3	proportionnel
			100 - 114 Couleur 3 + couleur 4	proportionnel
			115 - 129 Couleur 4 + couleur 5	proportionnel
			130 - 144 Couleur 5 + couleur 6	proportionnel
			145 - 159 Couleur 6 + couleur 7	proportionnel
			160 - 174 Couleur 7 + couleur 8	proportionnel
			175 - 189 Couleur 8 + blanc	proportionnel
			190 – 221 Défilement des couleurs, de rapide à lent		proportionnel
			222 – 223 Arrêt étape
			224 – 255 Inverser le défilement des couleurs, de lent à rapide		proportionnel
8	10	Cyan 000 – 255 0-100%
	11	Cyan 16 bits 000 – 255 Réglage fin
9	12	Magenta 000 – 255 0-100%
	13	Magenta 16 bits 000 – 255 Réglage fin
10 14		Jaune 000 – 255 0-100%
	15	Jaune 16 bits 000 – 255 Réglage fin
11 16	Macro CMJ		000-009 Aucune fonction
			010-127 Préréglage CMJ proportionnel
			128 – 255 Macro CMJ, de rapide à lent		proportionnel
12 17	Roue de gobos rotatifs 1		000 – 004 Ouvrir	étape
			005-006 Gobo 1 (index) Astroïdes	étape
			007-008 Gobo 2 (index) Psycho	étape
			009-010 Gobo 3 (index) Brossé	étape
			011-012 Gobo 4 (index) Triangles	étape
			013-014 Gobo 5 (index) Baroque	étape
			015-016 Gobo 6 (index) Spirale étape
			017-018 Gobo 7 (index) Pierres	étape
			019-024 Ouvrir	étape
			025-026 Gobo 1 (rotatif)	étape
			027-028 Gobo 2 (rotatif)	étape
			029-030 Gobo 3 (rotatif)	étape
			031-032 Gobo 4 (rotatif)	étape
			033-034 Gobo 5 (rotatif)	étape
			035-036 Gobo 6 (rotatif)	étape
			037-038 Gobo 7 (rotatif)	étape
			039-044 Ouvrir	étape
			045-052 Agitation du gobo 1, de lente à rapide (index)		proportionnel
			053-060 Secousses des gobos 2, de lent à rapide (index)		proportionnel
			061-068 Agitation du Gobo 3, de lente à rapide (index)		proportionnel
			069-076 Gobo 4 shake, de lent à rapide (index)		proportionnel
			077-084 Agitation des gobos 5, de lente à rapide (index)		proportionnel
			085-092 Gobo 6 shake, lent à rapide (index)		proportionnel
			093-100 Agitation du Gobo 7, de lente à rapide (index)101-124 Ouvrir étape		proportionnel
			125-132 Gobo 1 agité, de lent à rapide (rotatif)		proportionnel
			133-140 Gobo 2 agité, de lent à rapide (rotatif)		proportionnel
			141-148 Gobo 3 secousses, de lentes à rapides (rotatives)		proportionnel
			149-156 Gobo 4 secousses, de lentes à rapides (rotatives)		proportionnel
			157-164 Gobo 5 secousses, de lentes à rapides (rotatives)		proportionnel
			165-172 Gobo 6 secousses, de lentes à rapides (rotatives)		proportionnel
			173-180 Gobo 7 secousses, de lentes à rapides (rotatives)		proportionnel
			181-195 Ouvrir étape
			196-225 Défilement des gobos CW, de rapide à lent		proportionnel
			226-255 Défilement CCW du gobo, de lent à rapide		proportionnel
13 18		Roue de gobos 1 index/rotation		index gobo sélectionné - réglé par CH 13/19
			000 Aucune fonction
			001-255 Indexation des gobos de 0 à 360		proportionnel
				gobo rotatif sélectionné - réglé par CH 13/19
			000-014 Aucune fonction
			015-127 Rotation des gobos CW, de rapide à lente		proportionnel
			128 Arrêt étape
			129-241 Rotation CCW du gobo, de lent à rapide		proportionnel
			242-255 Pivotement des gobos, de rapide à lent		proportionnel
	19	Roue de gobos 1 index/rotation 16 bits	000 – 255 Réglage fin
14 20		Prisme (rond à 5 facettes)	000 – 004 Aucune fonction
			005-127 Effet de prisme (indice) étape
			128 – 255 Effet de prisme (rotation) étape
15 21	Prisme tournant			indice de prisme sélectionné - réglé par CH 16/23
			000 Aucune fonction
			001-255 Indexation du prisme de 0 à 360		proportionnel
				prisme tournant sélectionné - réglé par CH 16/23
			000-014 Aucune fonction
			015-127 Rotation du prisme CW, de rapide à lente		proportionnel
			128 Arrêt étape
			129-241 Rotation du prisme dans le sens inverse des aiguilles d'une montre, de lent à rapide		proportionnel
			242-255 Pivotement du prisme, de rapide à lent		proportionnel
	22	Prisme rotatif 16 bits 000 - 255 Réglage fin
16 23		Zoom 000 - 255 De large à étroit
	24	Zoom 16 bits 000 - 255 Réglage fin
17 25		Iris 000 - 255 Du plus grand au plus petit
	26	Iris 16 bits 000 - 255 Réglage fin
18 27	Macro-iris		000-063 Aucune fonction
			064-127 Changement automatique, de lent à rapide		proportionnel
			128-191 Ouverture lente, fermeture rapide, lente à rapide		proportionnel
			192-255 Fermeture lente Ouverture rapide, lente à rapide		proportionnel
19 28		Focus 000 - 255 De loin à près
	29	Focus 16 bits 000 - 255 Réglage fin
20 30		Mise au point automatique	000 Aucune fonction
			001-011 0-5 m, mise au point automatique roue de gobos 1		étape
			012-022 6 m, roue de gobos à mise au point automatique 1		étape
			023-033 7 m, roue de gobos à mise au point automatique 1		étape
			034-044 8 m, roue de gobos à mise au point automatique 1		étape
			045-055 9 m, roue de gobos à mise au point automatique 1		étape
			056-066 10 m, roue de gobos à mise au point automatique 1		étape
			067-077 12,5 m, roue de gobos à mise au point automatique 1		étape
			078-088 15 m, roue de gobos à mise au point automatique 1		étape
			089-099 17,5 m, roue de gobos à mise au point automatique 1		étape
			100-110 20-60 m, mise au point automatique roue de gobos 1		étape

Basique34 CAN	Avancé52 CAN	Fonction Valeur Paramètres Couleur Type de contrôle
			111-127 Distance de détection automatique de la roue de gobos 1		étape
			128-138 0-5 m, mise au point automatique roue de gobos 2		étape
			139-149 6 m, roue de gobos à mise au point automatique 2		étape
			150-160 7 m, roue de gobos à mise au point automatique 2		étape
			161-171 8 m, roue de gobos à mise au point automatique 2		étape
			172-182 9 m, roue de gobos à mise au point automatique 2		étape
			183-193 10 m, roue de gobos à mise au point automatique 2		étape
			194-204 12,5 m, roue de gobos à mise au point automatique 2		étape
			205-215 15 m, roue de gobos à mise au point automatique 2		étape
			216-226 17,5 m, roue de gobos autofocus 2		étape
			227-237 20-60 m, mise au point automatique roue de gobos 2		étape
			238-255 Détection automatique de la distance de la roue de gobos 2		étape
21 31		Givre léger 000 – 255 0-100% Gel léger
22 32	Roue d'animation		000-001 Aucune fonction
			002-126 Animation tournante, de rapide à lente		proportionnel
			127-130 Arrêt proportionnel
			131-255 Rotation de l'animation inversée, de lente à rapide		proportionnel
23 33	Animation virtuelle		000-001 Aucune fonction
			002-126 Effet de secousse, de rapide à lent		proportionnel
			127-130 Arrêt proportionnel
			131-255 Effet de fondu, de lent à rapide		proportionnel
24 34	Position Cadre 1 000 – 255 Extérieur vers intérieur
	35 Position Cadre 1 16-bits 000 – 255 Positionnement précis
25 36	Angle Cadre 1 000 – 255 -40° à +40°
	37 Angle Cadre 1 16-bits 000 – 255 Réglage fin
26 38	Position Cadre 2 000 – 255 Extérieur vers intérieur
	39 Position Cadre 2 16-bits 000 – 255 Positionnement précis
27 40	Angle Cadre 2 000 – 255 -40° à +40°
Basique34 CAN	Avancé52 CAN		Fonction Valeur Paramètres Couleur Type de contrôle
	41 Angle Cadre 2 16-bits 000 - 255 Réglage fin
28 42	Position Cadre 3 000 - 255 Extérieur vers intérieur
	43 Position Cadre 3 16-bits 000 - 255 Positionnement précis
29 44	Angle Cadre 3 000 - 255 -40° à +40°
	45 Angle Cadre 3 16-bits 000 - 255 Réglage fin
30 46	Position Cadre 4 000 - 255 Extérieur vers intérieur
	47 Position Cadre 4 16-bits 000 - 255 Positionnement précis
31 48	Angle Cadre 4 000 - 255 -40° à +40°
	49 Angle Cadre 4 16-bits 000 - 255 Réglage fin
32 50	Rotation Cadrage	000 - 127 Index de -60° (droite) à 0° proportionnel
		128 Centre (128=défaut) par pas
		129 - 255 Index de 0° à 60° (gauche) proportionnel
33 51	Cadrage FX Macro	000 - 003 Aucune fonction
		004-031 Carré, grand à petit proportionnel
		032-059 Rectangle horizontal, grand à petit			proportionnel
		060-087 Rectangle vertical, grand à petit			proportionnel
		088-115 Rhomboïde, grand à petit proportionnel
		116-143 Triangle, grand à petit		proportionnel
		144-171 Éventail, grand à petit		proportionnel
		172-199 Demi-lune, grand à petit		proportionnel
		200-227 Trapèze, grand à petit		proportionnel
		228-255 Demi-trapèze, grand à petit		proportionnel
34 52	Contrôle	000 - 004 Aucune fonction
		005-009 Inversion de panoramique		étape
		010-014 Panoramique normal		étape
		015-019 Inversion de l'inclinaison		étape
		020-024 Inclinaison normale		étape
		025-029 Inversion automatique du panoramique ARRÊT			étape
		030-034 Inversion automatique du panoramique MARCHE			étape
		035-039 BO PT ARRÊT		étape
		040-044 BO PT MARCHE		étape
		045-049 BO Couleur ARRÊT		étape
		050-054 BO Couleur MARCHE		étape
		055-059 BO Gobo ARRÊT		étape
		060-064 BO Gobo MARCHE		étape
		065-084 Réservé
		085-089 Ventilateurs Auto		étape
		090-094 Ventilateurs Complets		étape
		095-099 Ventilateurs silencieux		étape
		100-104 Studio des fans (TV35)		étape
Basique34 CAN	Avancé52 CAN	Fonction Valeur Paramètres Couleur Type de contrôle
				105-109 DMX Fail : Tenir étape
				110-114 DMX Fail : Arrêt étape
				115-119 Mode de gradation RAPIDE étape
				120-124 Mode de gradation DOUX étape
				125-129 Réservé
				130-134 Dimmer Linear étape
				135-139 Dimmer Square étape
				140-144 Variateur Inv-Square étape
				145-149 Courbe en S du gradateur étape
				150-154 PWM 600 Hz étape
				155-159 PWM 1200 Hz étape
				160-164 PWM 2000 Hz étape
				165-169 PWM 4000 Hz étape
				170-174 PWM 6000 Hz étape
				175-179 PWM 15000 Hz étape
				180-199 Réservé
				200-204 Remise à zéro P/T étape
				205-209 Réinitialisation de l'iris/du prisme		étape
				210-214 Réinitialisation Couleur/CMY	étape
				215-219 Réinitialisation Gobo/Gobo rotate		étape
				220-224 Réinitialiser le zoom/mise au point		étape
				225-229 Réservé
				230-234 Réinitialisation du gel/de l'animation		étape
				235-239 Réinitialiser tout étape
				240-244 Réservé
				245-249 Réservé
				250 - 255 Aucune fonction

5.9. Informations sur le RDM

Cet appareil prend en charge le RDM (veuillez consulter 5.9.2. PID (Parameter IDs) RDM pris en charge).

5.9.1. Détails RDM

• Identifiant du transpondeur : 29B4:0E8XXXXX
• Identifiant du fabricant : Infinity (Highlite International B.V.)
• Étiquette du fabricant : Infinity
  • Description du modèle : Furion P402 Profile
• Modèle ID : 232 (0E8 hexadécimal)
• Étiquette de l'appareil : Furion P402 Profile

Remarque :

L'identifiant d'un transpondeur RDM se compose de 3 parties :

• 1ère partie - 4 chiffres - Identifiant du fabricant •
- 2^nde partie - 3 chiffres - Identifiant du modèle
• 3ème partie - 5 chiffres - Identifiant unique •

Les identifiants des transpondeurs RDM de tous les produits de Highlite International commencent par les mêmes 4 chiffres. Les 7 premiers chiffres de l'identifiant du transpondeur RDM sont les mêmes pour chaque modèle. Les 5 derniers chiffres sont différents pour chaque appareil.

5.9.2. PID (Parameter IDs) RDM pris en charge

ID du paramètre RDM Valeur Obligatoire OBTENUE DÉFINIE
SUPPORTED_PARAMETERS	0x0050 * *
PARAMETER_DESCRIPTION	0x0051 * *
DEVICE_MODEL_DESCRIPTION	0x0080 *
MANUFACTURER_LABEL	0x0081 *
DEVICE_LABEL	0x0082 * *
FACTORY_DEFAULTS	0x0090 * *
DMX_PERSONALITY	0x00E0 * *
DMX_PERSONALITY_DESCRIPTION	0x00E1 *
DMX_START_ADDRESS	0x00F0	***
SENSOR_DEFINITION	0x0200 *
SENSOR_VALUE	0x0201 * *
COURBE	0x0343 * *
CURVE_DESCRIPTION	0x0344 * *
MODULATION_FREQUENCY	0x0347 * *
MODULATION_FREQUENCY_DESCRIPTION	0x0348 * *
DEVICE_HOURS	0x0400 * *
DISPLAY_INVERT	0x0500 * *
PAN_INVERT	0x0600 * *
TILT_INVERT	0x0601 * *
RESET_DEVICE	0x1001			*

6. Dépannage

Ce guide de dépannage contient des solutions à des problèmes qui peuvent être réalisés par une personne quelconque. L'appareil ne contient pas de pièces réparables par l'utilisateur.

Toute modification non autorisée de l'appareil entraînera l'annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégâts matériels.

Confiez les réparations à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International au cas où la solution ne serait pas décrite dans le tableau.

Problème Cause(s) probable(s) Solution

L'appareil ne fonctionne pas du tout	L'appareil n'est pas alimenté	Assurez-vous que l'appareil est connecté àl'alimentation électrique et que les câbles sont branchésRemplacer le fusible (veuillez consulter7.3.1. Remplacement du fusibleà la page 64)
	Le fusible principal est grillé
L'appareil réagit de manière erratique	Les réglages d'usine de l'appareil ont été modifiés	Restaurez les paramètres d'usine del'appareil (veuillez consulter5.7.2.8.Fonction de réinitialisationà la page 44)
L'appareil ne répond pas au contrôle DMX	Le contrôleur n'est pas connecté	Connectez le contrôleur•
	Le signal est inversé. La SORTIE DMX du contrôleur 5 broches ne correspond pas à l'ENTRÉE DMX de l'appareil	Installez un câble inverseur de phase entrele contrôleur et l'appareil
	Le contrôleur est défectueux • Essayez d'utiliser un autre contrôleur•
L'appareil répond de manière erratique au contrôle DMX	Les connexions sont défectueuses	Examinez les connexions et les câbles.Corriger les connexions défectueuses.Réparez ou remplacez les câbles endommagés
	La liaison de données n'est pas terminée par une fiche de terminaison de 120 Ω	Insérez un terminateur dans le connecteurde SORTIE DMX du dernier appareil de la liaison
	Adressage incorrect	Assurez-vous que les paramètres del'adresse sont corrects
	Dans le cas d'une installation comportant plusieurs appareils, l'un des appareils est défectueux et perturbe la transmission des données sur la liaison	Pour trouver l'appareil défectueux,débranchez tour à tour chaque appareil et vérifiez à l'état de la liaison de données.Répétez cette procédure jusqu'à ce que le fonctionnement normal soit rétabli
Pas de lumière ou les LED s'éteignent par intermittence	Les LED sont endommagées	Déconnectez l'appareil et contactez votre revendeur Highlite International, voir Maintenance corrective
	Les paramètres de puissance d'entrée de l'appareil ne correspondent pas à la tension et à la fréquence du courant alternatif local	Déconnectez l'appareil. Assurez-vous que le courant, la tension et la fréquence locaux correspondent à la tension, au courant et à la fréquence d'entrée spécifiés sur l'étiquette d'information de l'appareil
Pas de connexion sans fil	L'appareil n'est pas connecté au transmetteur, lorsque l'indicateur W-DMX sur l'afficheur de l'appareil est gris.	• Créez une connexion sans fil, voir• Connexion sans fil (veuillez consulter 4.3. Connexion sans fil)
	L'appareil essaie de se connecter à l'émetteur lorsque l'indicateur W-DMX clignote rapidement sur l'afficheur. Cela prendra 30 secondes.	• Créez une connexion sans fil, voir• Connexion sans fil (veuillez consulter 4.3. Connexion sans fil)
	Cet appareil ne peut pas recevoir un signal DMX sans fil et un signal DMX par câble en même temps.	• Retirer le câble DMX•

6.1. Messages d'erreur

Si l'un des messages d'erreur ci-dessous apparaît sur l'écran d'information, cessez d'utiliser l'appareil et contactez votre revendeur local.

Pour plus d'informations, reportez-vous à la section Info d'erreur (veuillez consulter 5.7.6.3. Informations sur les erreurs à la page 49).

Code d'erreur Explication
Focus Erreur de mise au point
Zoom Erreur de zoom
Prisme erreur de prisme
Gobo erreur de rotation de la roue de gobos
Gobo.R erreur de rotation des gobos
Couleur erreur couleur
Cyan Erreur cyan
Magenta Erreur magenta
Jaune Erreur jaune
X_cm erreur du capteur magnétique de la casserole
X_op erreur de l'optocoupleur de panoramique
Y_cm erreur du capteur magnétique d'inclinaison
Y_op erreur de l'optocoupleur d'inclinaison
LameD	erreur cadrage
CPU-A	Erreur CPU-A (afficheur)
CPU-B	Erreur CPU-B (Panoramique/Inclinaison)
CPU-C	Erreur CPU-C (couleur/gobo)
CPU-D	Erreur CPU-D (prisme)
CPU-E	Erreur CPU-E (Cadrage)
DFAN2	erreur du ventilateur de la casserole 2
MFAN1	erreur ventilateur gobo 1
ZFAN1	erreur du ventilateur interne 1
ZFAN2	Erreur du ventilateur CMY 2
ZFAN3	Erreur du ventilateur CMY 3
AFAN1	erreur du ventilateur de la tête
BASE FAN1	erreur du ventilateur de base 1
R-OPEN	thermistance ouverte

R-SHORT court-circuit de la thermistance

LED_HOT Surchauffe de la LED

7. Entretien

7.1. Consignes de sécurité pour la maintenance

DANGER Décharge électrique due à une tension dangereuse à l'intérieur de l'appareil

Débranchez l'alimentation électrique avant de procéder à l'entretien ou au nettoyage.

7.2. Maintenance préventive

Attention Avant chaque utilisation, examinez visuellement l'appareil pour déceler d'éventuels défauts.

Assurez-vous que :

• Toutes les vis utilisées pour l'installation de l'appareil ou de ses pièces sont bien serrées et ne sont pas oxydées.
• Les dispositifs de sécurité ne sont pas endommagés.
• Il n'y a pas de déformations sur les boîtiers, les fixations et les points d'installation.
  • La lentille n'est ni fissurée, ni endommagée.

Les câbles d'alimentation ne sont pas endommagés et ne semblent pas fragilisés.

7.2.1. Instructions pour le nettoyage

La lentille extérieure de l'appareil doit être nettoyée régulièrement afin d'optimiser la qualité de l'éclairage. La fréquence du nettoyage dépend des conditions du site où l'appareil est installé. Il sera nécessaire de nettoyer l'appareil plus fréquemment si des machines à fumée ou à brouillard sont utilisées sur le site. En revanche, le nettoyage pourra être réalisé moins fréquemment si l'appareil est installé dans un endroit bien ventilé. Pour déterminer la fréquence de nettoyage requise, examinez régulièrement l'appareil pendant les 100 premières heures de fonctionnement.

Pour nettoyer l'appareil, suivez les étapes ci-dessous :

01) Débranchez l'appareil de l'alimentation électrique.01)
02) Laissez l'appareil refroidir pendant au moins 15 minutes.02)
03) Retirez la poussière accumulée sur la surface externe en utilisant de l'air comprimé sec et une brosse03) douce.
04) Nettoyez la lentille avec un chiffon humide. Utilisez une solution détergente douce.04)
05) Séchez soigneusement la lentille avec un chiffon microfibre.05)
06) Nettoyez les connexions (DMX et autres) à l'aide d'un chiffon humide.06)

Attention

• Ne plongez l'appareil dans aucun liquide.
  • N'utilisez pas d'alcool ni de solvants.

Assurez-vous que les connexions sont complètement sèches avant de brancher l'appareil à l'alimentation électrique et à d'autres appareils.

7.3. Entretien correctif

L'appareil ne contient pas de pièces réparables par l'utilisateur. N'ouvrez pas l'appareil et n'effectuez aucune modification.

Confiez les réparations et l'entretien à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d'informations.

7.3.1. Remplacement du fusible

DANGER Décharge électrique due à un court-circuit

• Ne court-circuitez pas l'interrupteur thermostatique ou les fusibles.
• Remplacez les fusibles uniquement par des fusibles du même type et de même calibre.

Les surtensions, les courts-circuits ou une alimentation électrique incorrecte peuvent faire griller un fusible. Si le fusible grille, l'appareil cessera de fonctionner. Dans ce cas, suivez les étapes ci-dessous:

01) Débranchez l'appareil de l'alimentation électrique.01)
02) Laissez l'appareil refroidir pendant au moins 15 minutes.02)
03) Desserrez le couvercle du fusible à l'aide d'un tournevis et retirez le porte-fusible.03)
04) Si le fusible est brun ou peu clair, c'est qu'il est grillé. Retirez l'ancien fusible.04)
05) Insérez un nouveau fusible dans le porte-fusible. Assurez-vous que le type et le calibre du fusible de05) remplacement sont les mêmes que ceux spécifiés sur l'étiquette informative du produit.
06) Replacez le porte-fusible dans l'ouverture et resserrez le couvercle du fusible.06)

7.3.2. Évacuation de l'eau de condensation

L'appareil Furion P402 Profile est certifiée IP65. L'appareil est résistant aux intempéries. Si l'appareil est exposé à des conditions d'humidité extrême pendant son utilisation, de la condensation peut s'accumuler à l'intérieur de l'appareil. Cela peut également se produire pendant le transport, si l'appareil est exposé à des variations de température extrêmes.

Si de la condensation s'accumule à l'intérieur de l'appareil, suivez les étapes ci-dessous pour la faire disparaître :

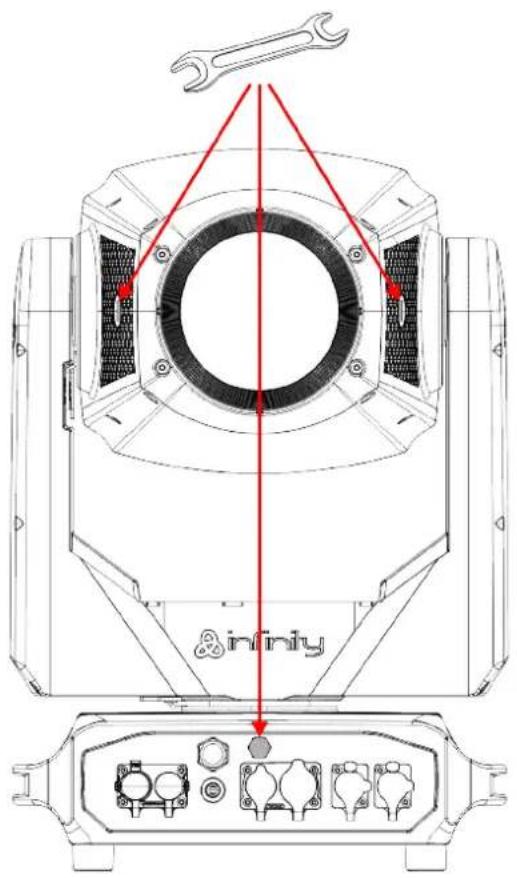

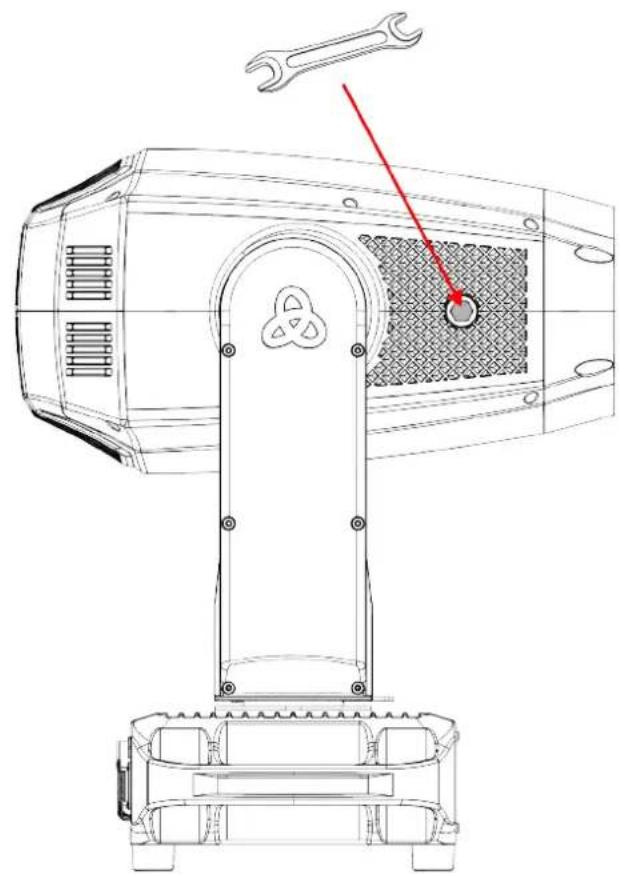

01) Retirer avec précaution les évents de protection (07+08) et le bouchon de vidange (02) à l'aide d'une clé (16 mm).
02) Laissez l'appareil fonctionner avec la lampe à pleine puissance pendant 60 minutes.02)
03) Laissez l'appareil refroidir pendant 30 minutes.03)
04) Remettre en place les évents de protection (07+08) et le bouchon de vidange (02). Veillez à ne pas trop les serrer.

Figure 18

infiniy

8.1. Instructions pour la désinstallation

AVERTISSEMENT Une désinstallation incorrecte peut entraîner des blessures graves et des dégâts matériels.

• Laissez l'appareil refroidir avant de le démonter.
- Débranchez l'alimentation électrique avant de procéder à la désinstallation.
- Lors de la désinstallation et du démontage de l'appareil, respectez toujours les réglementations nationales et spécifiques au site.
- Portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site.

8.2. Instructions pour le transport

• Si possible, réutilisez l'emballage d'origine pour transporter l'appareil.
• Respectez toujours les instructions de manipulation imprimées sur l'extérieur du carton, comme : « Manipuler avec précaution », « Ce côté vers le haut », « Fragile ».

8.3. Stockage

• Nettoyez l'appareil avant de le ranger sur (veuillez consulter 7.2.1. Instructions pour le nettoyage à la page 63).
• Rangez l'appareil dans son emballage d'origine, si possible.

9. Élimination

Élimination correcte de ce produit

Déchets d'équipements électriques et électroniques

Ce symbole sur le produit, son emballage ou ses documents, indique que le produit ne doit pas être traité comme un déchet ménager. Débarrassez-vous de ce produit le déposant dans un point de collecte spécialisé dans le recyclage des équipements électriques et

électroniques. Cela permet d'éviter toute pollution de l'environnement ou d'éventuelles blessures corporelles dues à une élimination incontrôlée des déchets. Pour obtenir des informations plus détaillées sur le recyclage de ce produit, contactez les autorités locales ou le distributeur agréé.

10. Approbation

CE UK CA

Par la présente, Highlite International déclare que l'appareil Furion P402 Profile, code produit 41460, est conforme à la directive 2014/53/EU (RED – directive relative aux équipements radio).

Le texte intégral de la déclaration de conformité est disponible sur la page du produit concerné sur le site Web de Highlite International (www.highlite.com).
