Caractéristiques techniques	Spot LED, puissance 40W, température de couleur 3000K (blanc chaud), flux lumineux 4000 lumens
Dimensions	Diamètre 12 cm, hauteur 10 cm
Utilisation	Idéal pour l'éclairage intérieur, notamment dans les salons, bureaux et espaces commerciaux
Maintenance	Nettoyer régulièrement avec un chiffon doux, éviter les produits abrasifs
Sécurité	Ne pas exposer à l'humidité, installer sur des surfaces non inflammables
Informations générales	Durée de vie estimée de 25 000 heures, garantie de 2 ans

FOIRE AUX QUESTIONS - Furion S402 Spot INFINITY

Comment puis-je changer l'ampoule de l'INFINITY Furion S402 Spot ?

Pour changer l'ampoule, débranchez le luminaire, attendez qu'il refroidisse, puis tournez l'ampoule dans le sens inverse des aiguilles d'une montre pour la retirer. Insérez la nouvelle ampoule en la tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'elle soit bien fixée.

L'INFINITY Furion S402 Spot ne s'allume pas, que faire ?

Vérifiez que l'ampoule est correctement installée et en bon état. Assurez-vous que le luminaire est bien branché et que l'interrupteur est en position 'on'. Si le problème persiste, essayez de tester la prise avec un autre appareil.

Puis-je utiliser l'INFINITY Furion S402 Spot à l'extérieur ?

L'INFINITY Furion S402 Spot est conçu pour un usage intérieur. Si vous souhaitez l'utiliser à l'extérieur, assurez-vous qu'il est protégé des intempéries et de l'humidité.

Comment nettoyer l'INFINITY Furion S402 Spot ?

Débranchez le luminaire avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs ou de l'eau directement sur le luminaire.

Quel type d'ampoule dois-je utiliser avec l'INFINITY Furion S402 Spot ?

L'INFINITY Furion S402 Spot est compatible avec des ampoules de type LED de 10 W maximum. Vérifiez les spécifications de l'ampoule pour vous assurer qu'elle est compatible.

L'INFINITY Furion S402 Spot fait un bruit étrange, que dois-je faire ?

Un bruit peut indiquer un problème avec l'ampoule ou le circuit électrique. Éteignez immédiatement le luminaire et vérifiez l'ampoule. Si le problème persiste après avoir remplacé l'ampoule, contactez un professionnel.

Y a-t-il une garantie pour l'INFINITY Furion S402 Spot ?

Oui, l'INFINITY Furion S402 Spot est couvert par une garantie de 2 ans contre les défauts de fabrication. Conservez votre reçu pour toute réclamation.

Comment puis-je ajuster l'angle de l'éclairage de l'INFINITY Furion S402 Spot ?

L'INFINITY Furion S402 Spot est doté d'un mécanisme d'inclinaison. Tenez la base du spot et ajustez délicatement l'angle selon vos besoins.

MODE D'EMPLOI Furion S402 Spot INFINITY

Code de produit : 41450

Préface

Nous vous remercions d'avoir fait l'acquisition de ce produit Infinity.

L'objectif de ce mode d'emploi est de vous fournir des instructions pour une utilisation correcte et sûre de ce produit.

Conservez le mode d'emploi pour pouvoir le consulter ultérieurement, car il fait partie intégrante du produit. Le mode d'emploi doit être conservé dans un endroit facilement accessible.

Ce mode d'emploi contient des informations concernant :

• Consignes de sécurité
• Utilisations conformes et non conformes de l'appareil
• Installation et fonctionnement de l'appareil
• Procédures d'entretien
• Dépannage
• Transport, entreposage et élimination de l'appareil

Le non-respect des instructions contenues dans ce mode d'emploi peut entraîner des blessures graves et des dommages matériels.

©2024 Infinity. Tous droits réservés.

Aucune partie de ce document ne peut être copiée, publiée ni reproduite de quelque manière que ce soit sans l'autorisation écrite préalable de Highlite International.

La conception et les spécifications du produit sont susceptibles d'être modifiées sans préavis.

Pour obtenir la dernière version de ce document ou des versions dans d'autres langues, veuillez vous rendre sur notre site Internet www.highlite.com ou envoyez-nous un courrier électronique à [e-mail].

Highlite International et ses fournisseurs agréés n'assument aucune responsabilité en cas de blessures, dommages, préjudices directs ou indirects, préjudices consécutifs ou financiers, ou tout autre type de préjudice résultant de l'utilisation de ce produit (qu'elle soit appropriée ou non), ou du fait de ne pas prendre en compte les informations contenues dans le présent document.

Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas

Table des matières

1. Introduction......4

1.1. Avant d'utiliser le produit.... 4
1.2. Utilisation conforme.... 4
1.3. Durée de vie des LED.... 4
1.4. Conventions de texte.... 4
1.5. Symboles et indications....6
1.6. Symboles figurant sur l'étiquette informative.... 6

2. Sécurité....7

2.1. Avertissements et consignes de sécurité.... 7
2.2. Prérequis concernant l'utilisateur....9
2.3. Équipement de protection individuelle.... 10

3. Description de l'appareil.... 11

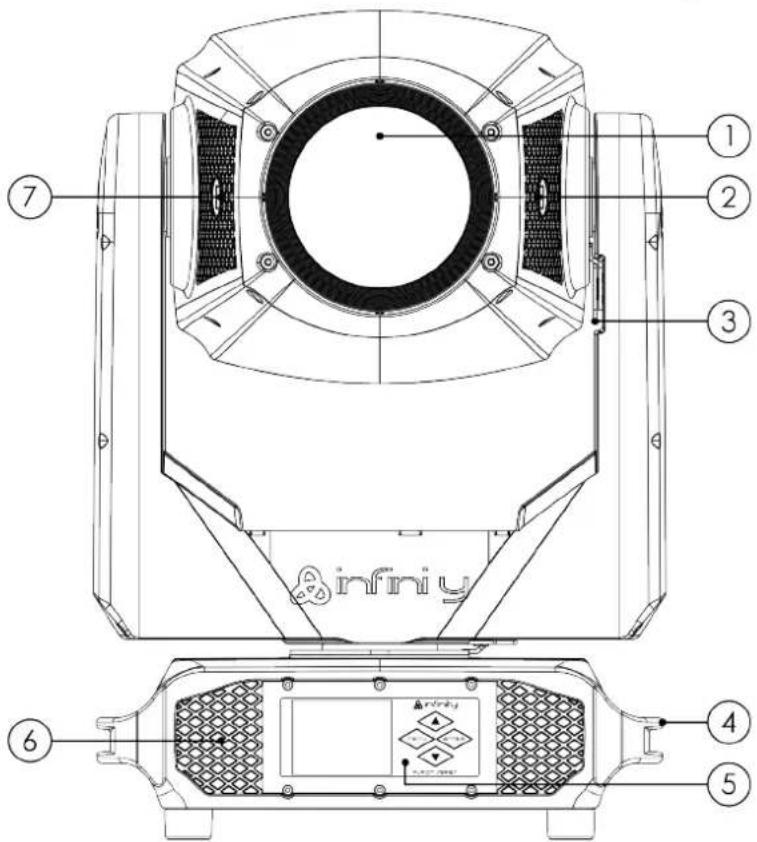

3.1. Vue de face.... 11

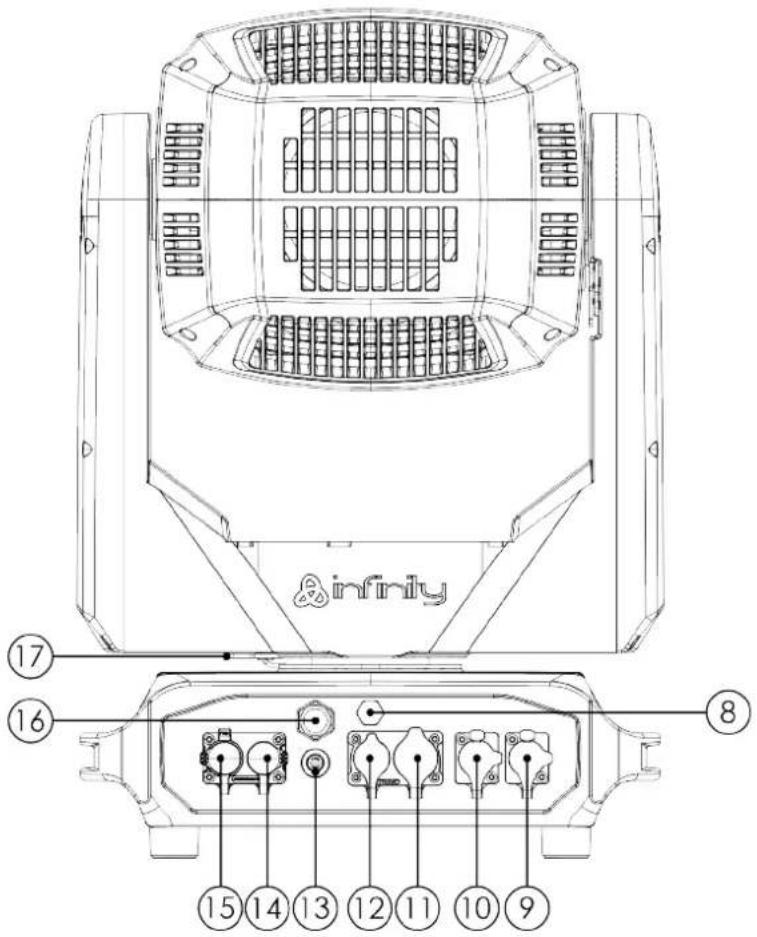

3.2. Vue arrière.... 12

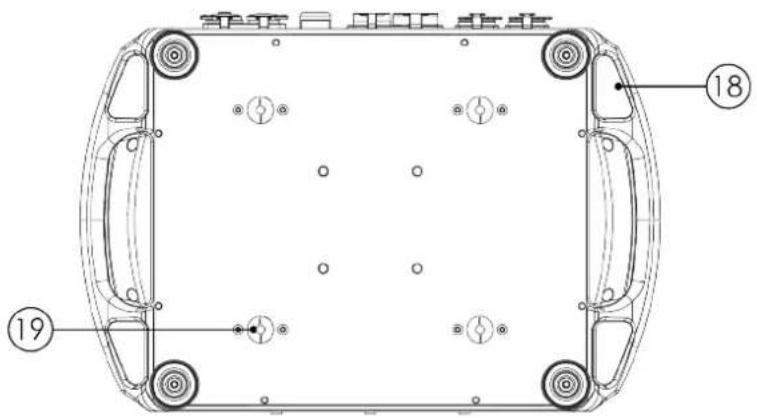

3.3. Socie plat.... 12
3.4. Caractéristiques du produit.... 13
3.5. Roues à effets.... 15

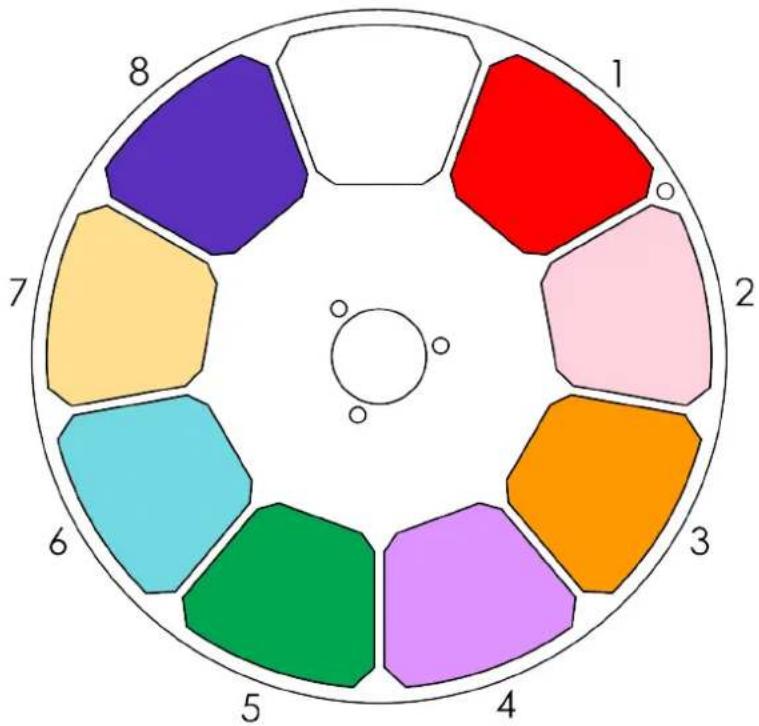

3.5.1. Roue de couleurs.... 15

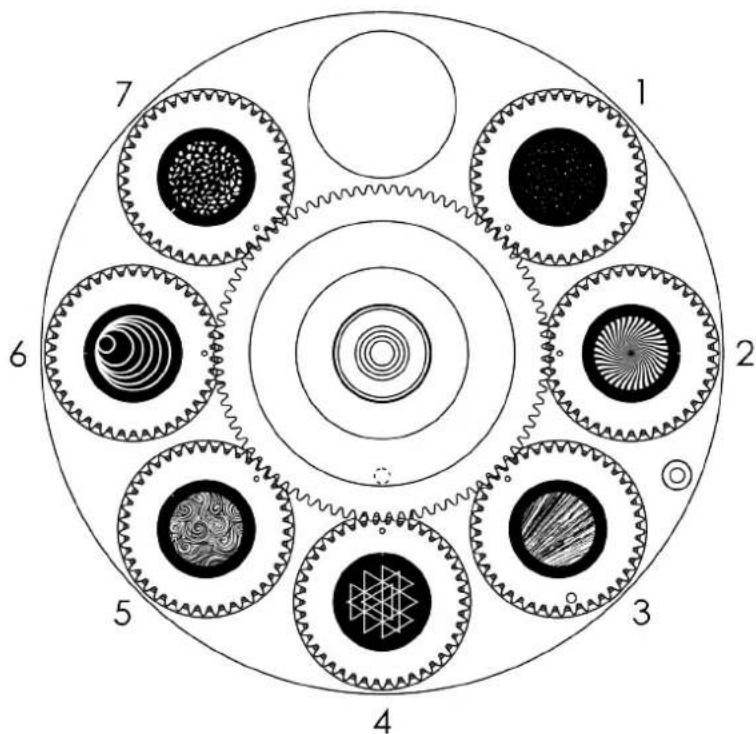

3.5.2. Roue de gobos rotatifs.... 15

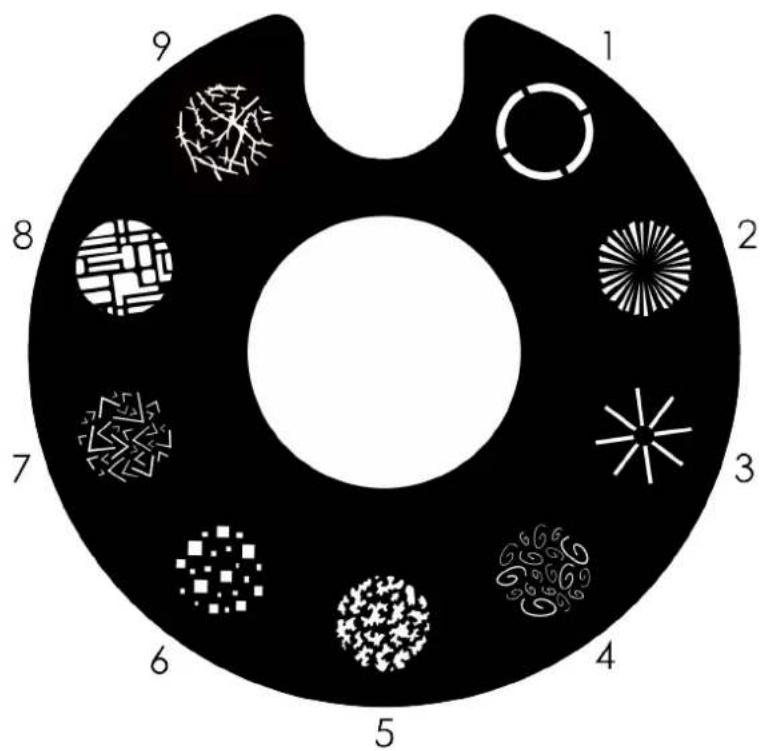

3.5.3. Roue de gobos statiques.... 16
3.5.4. Roue d'animation.... 16

3.6. Dimensions.... 17
3.7. Accessoires disponibles en option.... 17

4. Installation.... 18

4.1. Consignes de sécurité pour l'installation.... 18
4.2. Équipement de protection individuelle.... 18
4.3. Exigences relatives au site d'installation.... 18

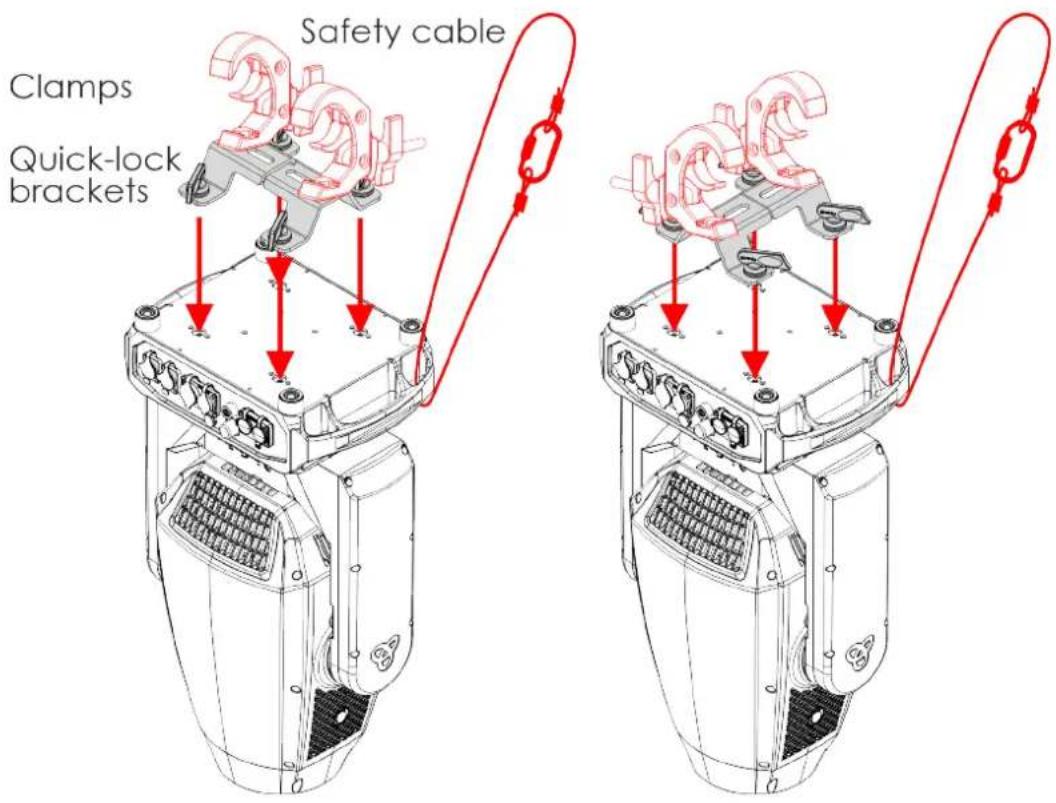

4.4. Gréement.... 18

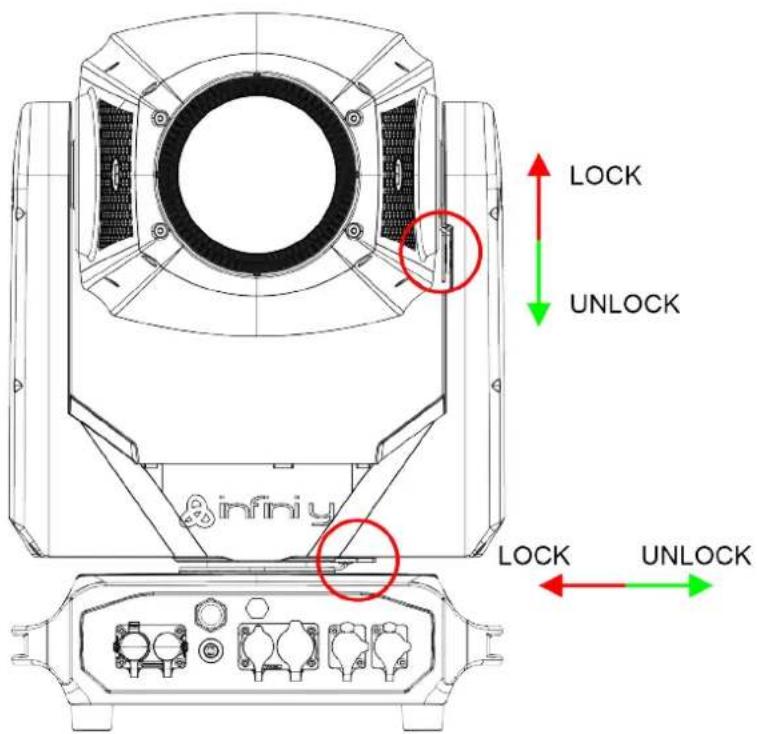

4.5. Verrouiller/déverrouiller l'appareil 20
4.6. Connexion à l'alimentation électrique.... 21
4.7. Connexion électrique de plusieurs appareils.... 21

5. Configuration 22

5.1. Avertissements et précautions.... 22
5.2. Configuration autonome.... 22
5.3. Connexion DMX 22

5.3.1. Protocole DMX-512 22

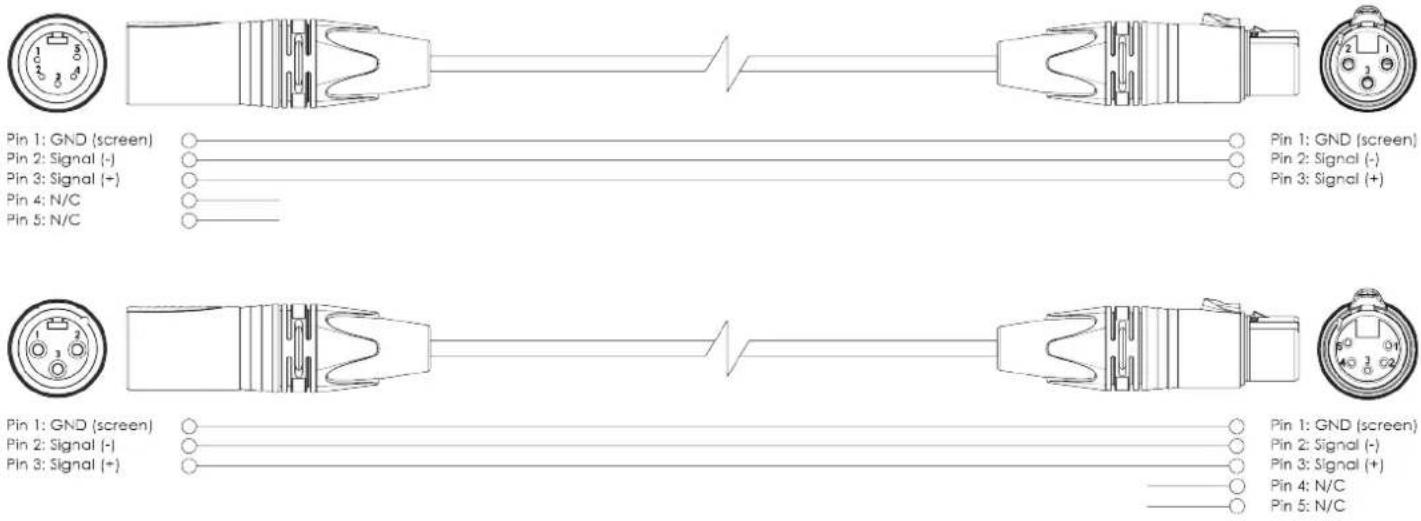

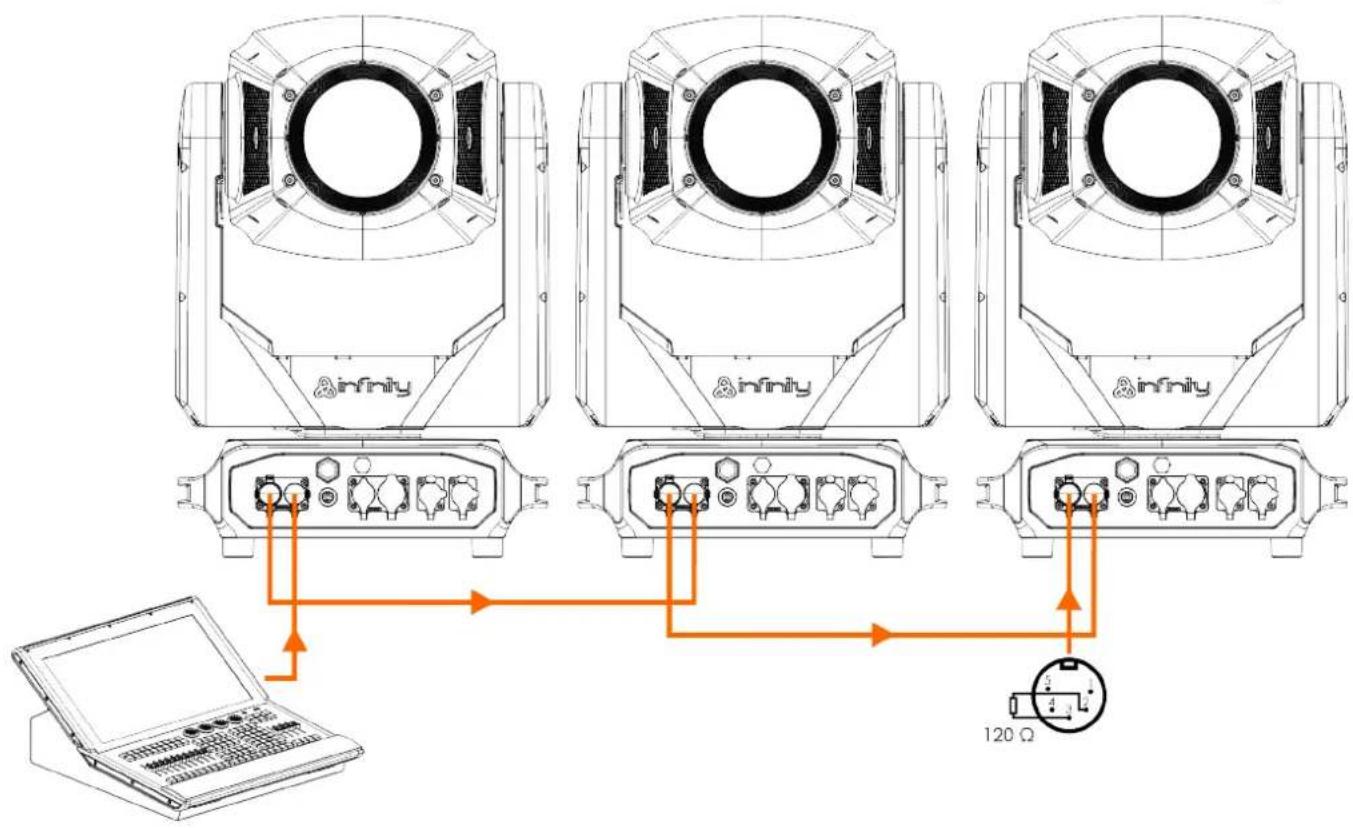

5.3.2. Câbles DMX 22
5.3.3. Liaison DMX 23
5.3.4. Adressage DMX 25

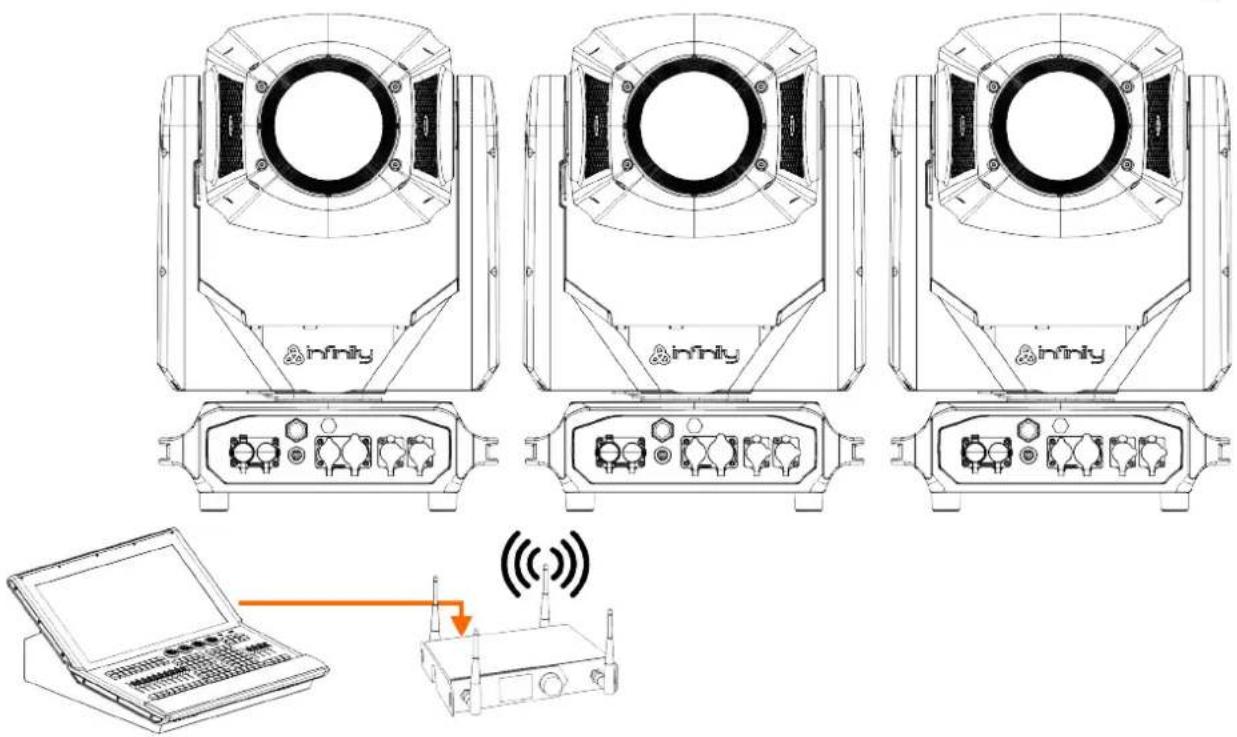

5.4. Connexion sans fil.... 25
5.5. Connexion Ethernet 26

5.5.1. Protocole Art-Net/sACN 26

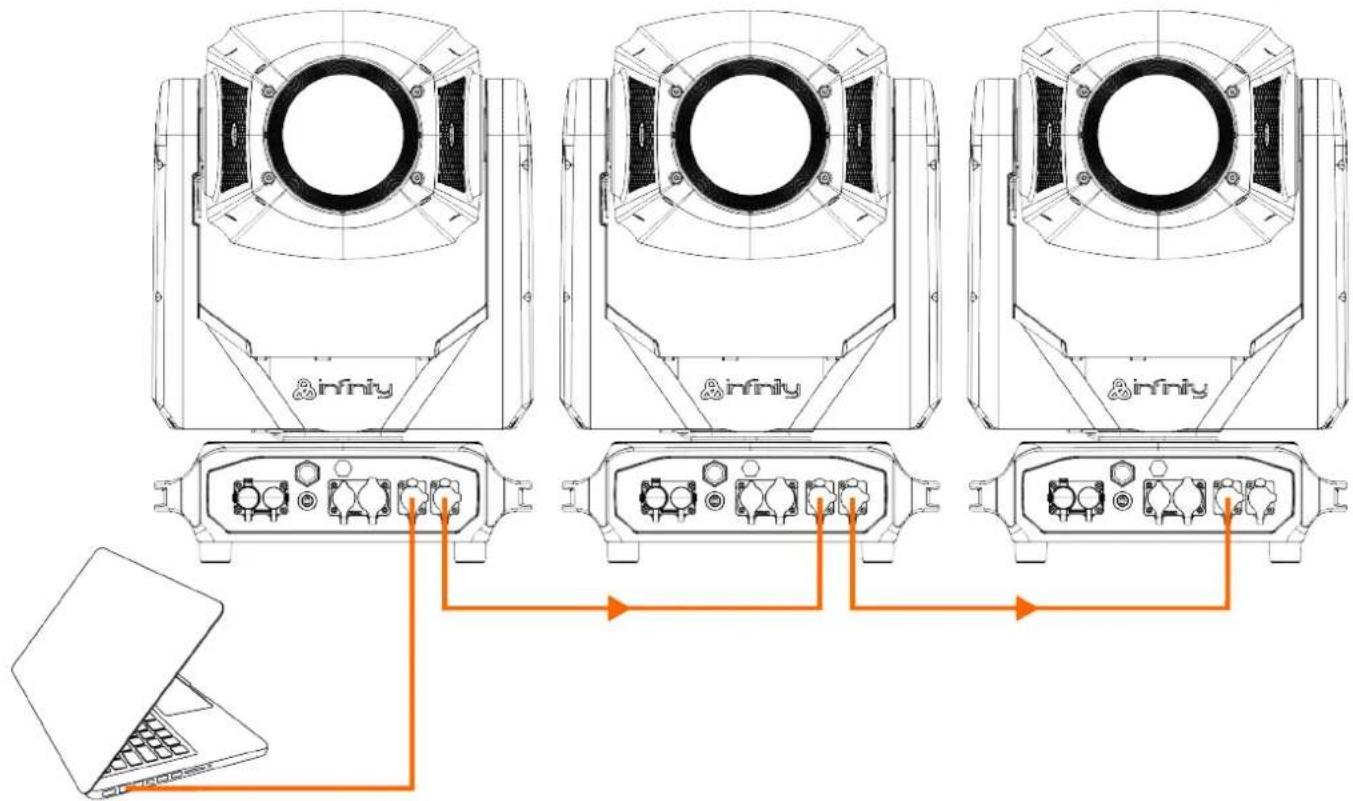

5.5.2. Câbles réseau 26
5.5.3. Lien Art-Net/sACN 28
5.5.4. Réglages Art-Net 28
5.5.5. Paramètres sACN....29

6. Fonctionnement 30

6.1. Consignes de sécurité pour le fonctionnement.... 30
6.2. Modes de contrôle.... 30

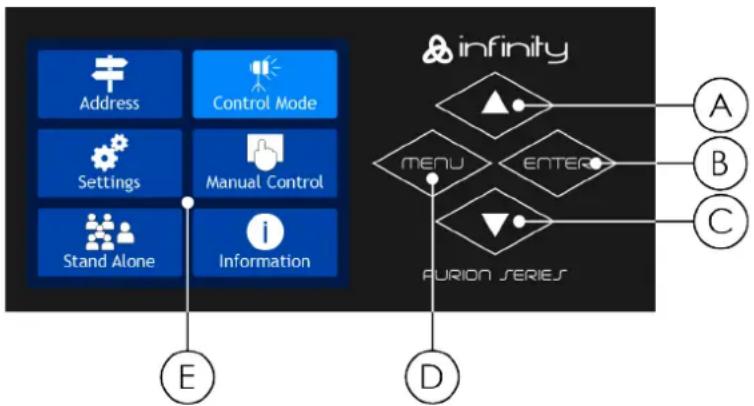

6.3. Panneau de contrôle.... 31

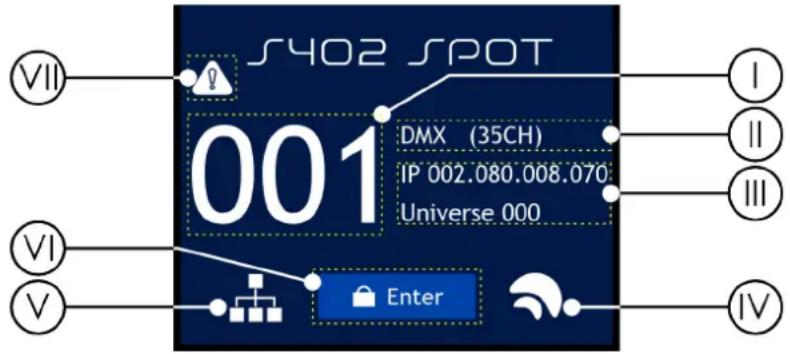

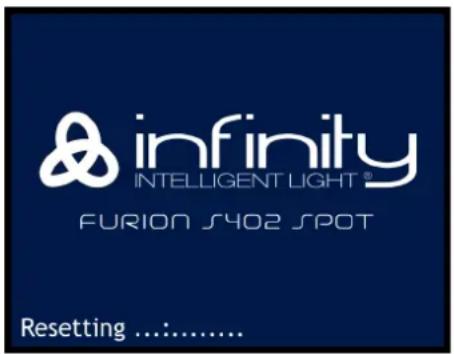

6.4. Démarrage.... 31
6.5. Verrouillage de l'affichage.... 32

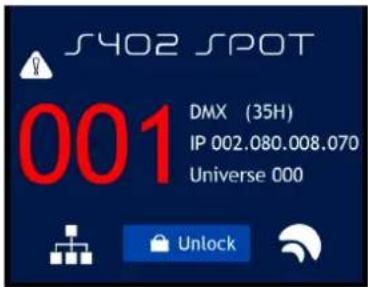

6.5.1. Verrouillage.... 33
6.5.2. Déverrouillage sans mot de passe.... 33

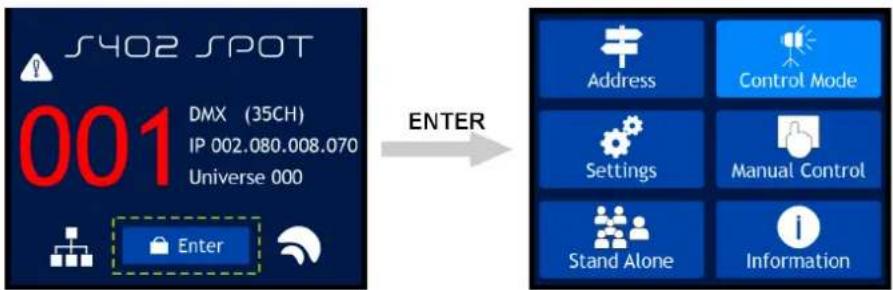

6.5.2.1. Option 1.... 33

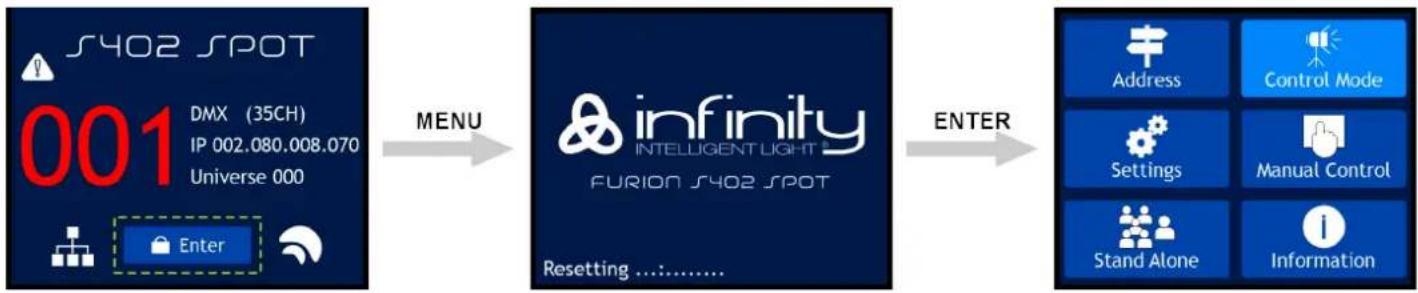

6.5.2.2. Option 2.... 33

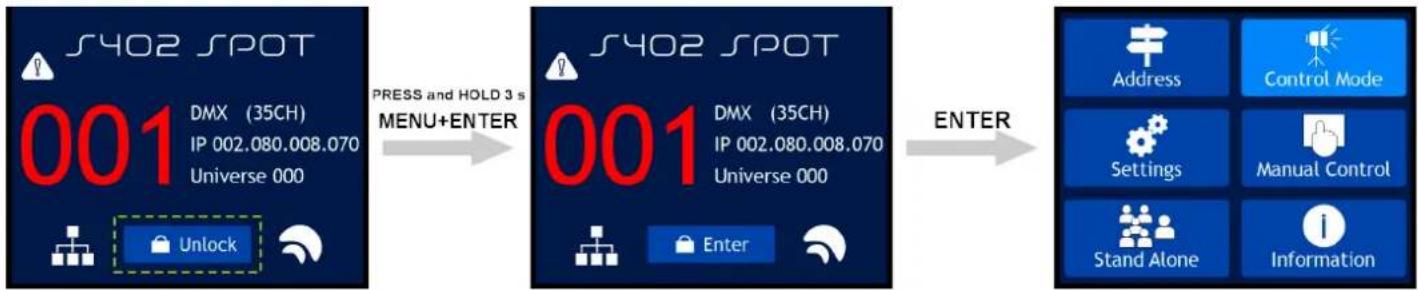

6.5.3. Déverrouillage avec mot de passe.... 33

6.6. Vue d'ensemble du menu.... 34
6.7. Options du menu principal.... 40

6.7.1. Adresse DMX.... 40

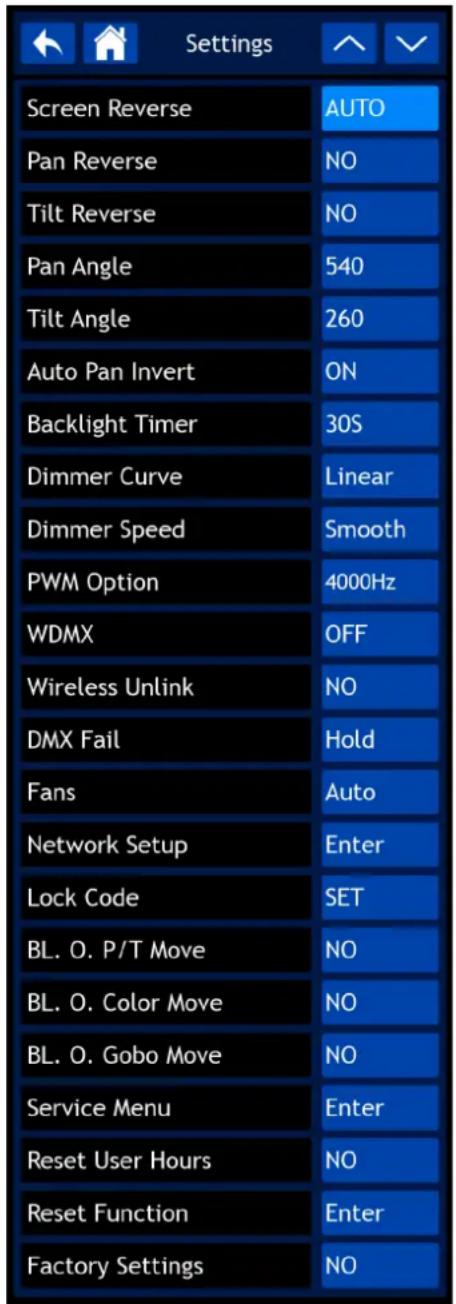

6.7.2. Menu Réglages.... 41

6.7.2.1. Courbe Variateur.... 42
6.7.2.2. Option PWM 43
6.7.2.3. Ventilateurs.... 43

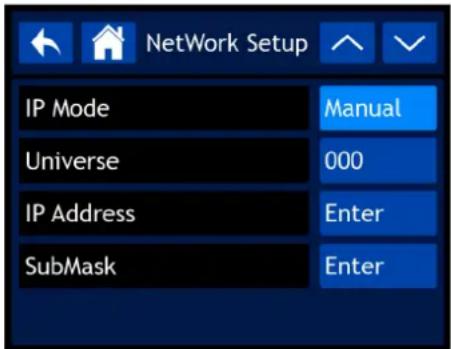

6.7.2.4. Configuration réseau 43

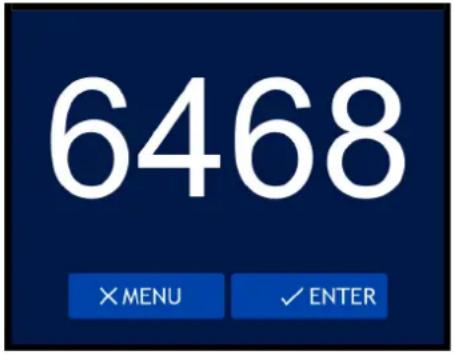

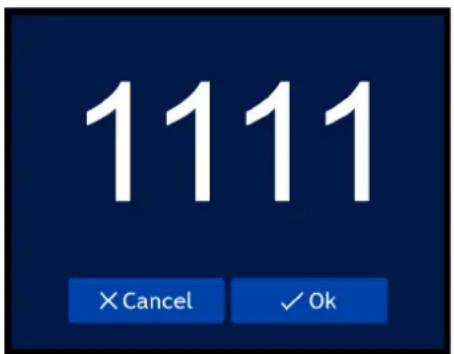

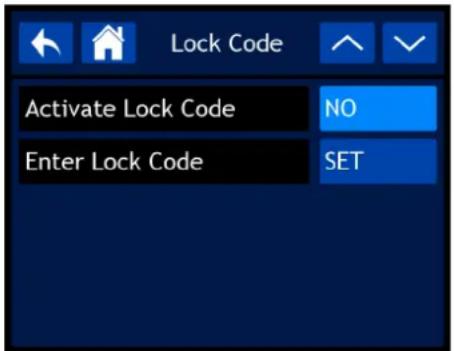

6.7.2.5. Code de verrouillage.... 44
6.7.2.6. Menu service.... 45

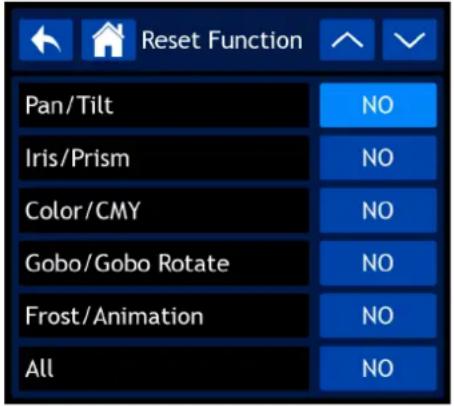

6.7.2.7. Fonction réinitialisation.... 46

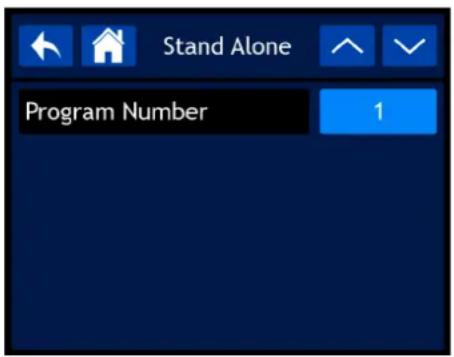

6.7.3. Autonome 46

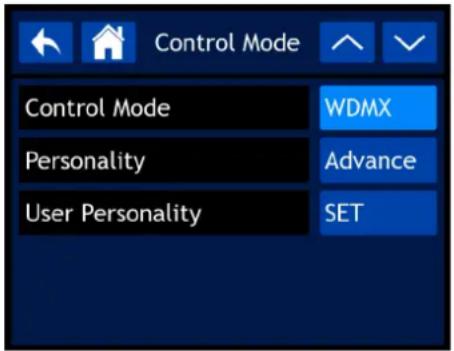

6.7.4. Mode de contrôle.... 46

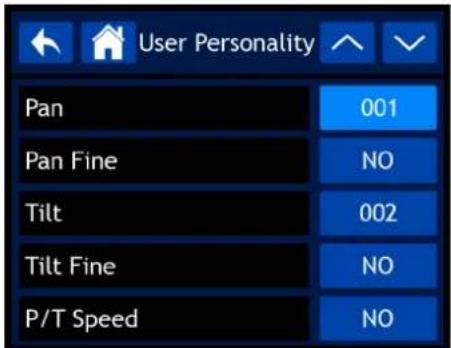

6.7.4.1. Personnalité utilisateur.... 47

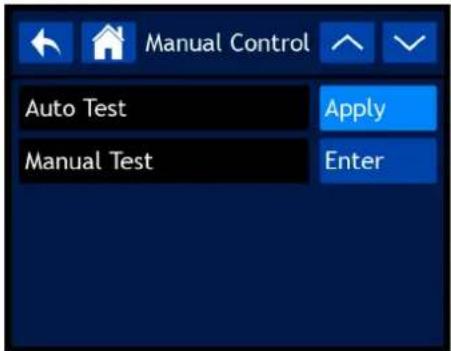

6.7.5. Contrôle manuel.... 47

6.7.5.1. Test Auto.... 48

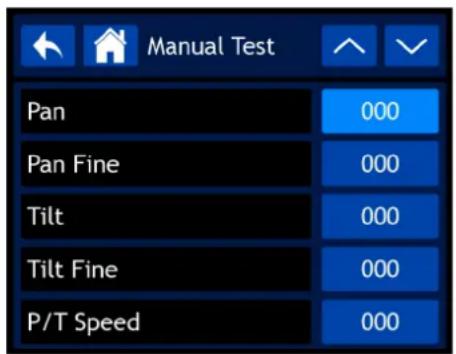

6.7.5.2. Test manuel.... 48

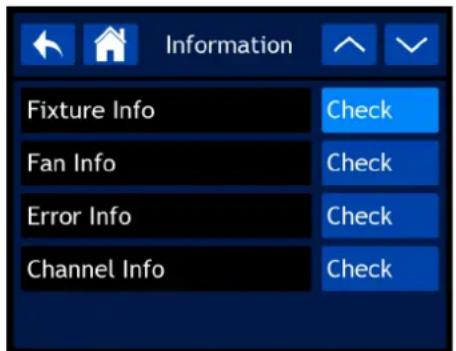

6.7.6. Informations.... 48

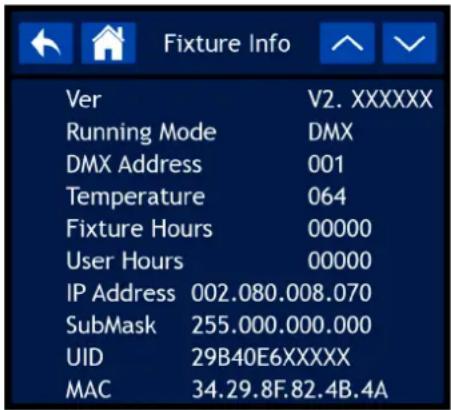

6.7.6.1. Informations projecteurs.... 49
6.7.6.2. Informations ventilateurs.... 49
6.7.6.3. Informations erreurs.... 50
6.7.6.4. Informations canaux 50

6.8. Canaux DMX 51

6.8.1. Vue d'ensemble des canaux DMX.... 51
6.8.2. Basique (25 canaux), Avancé (35 canaux).... 52

6.9. Informations sur le RDM.... 59

6.9.1. Détails RDM.... 59
6.9.2. PID (Parameter IDs) RDM pris en charge.... 59

1. Dépannage.... 60

7.1. Messages d'erreur....61

1. Entretien 63

8.1. Consignes de sécurité pour la maintenance.... 63
8.2. Maintenance préventive.... 63

8.2.1. Instructions pour le nettoyage.... 63

8.3. Entretien correctif.... 64

8.3.1. Remplacement du fusible....64

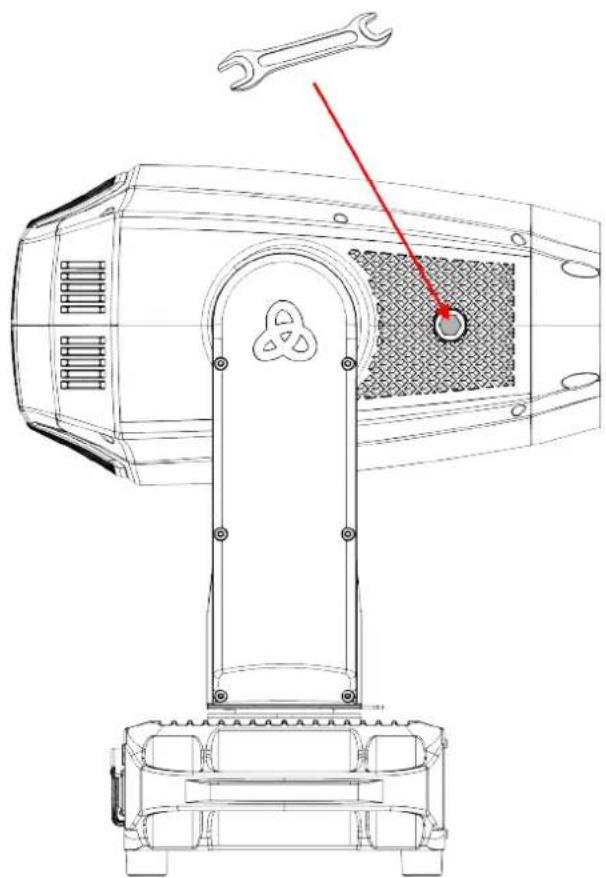

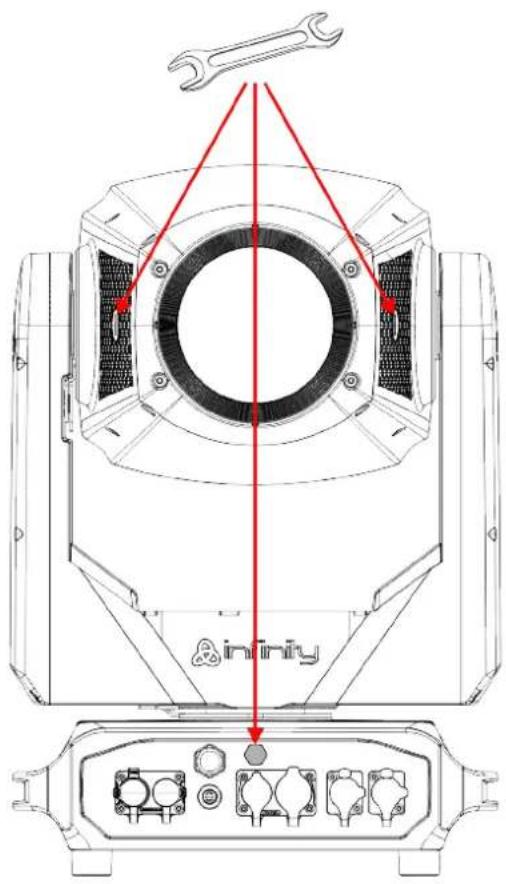

8.3.2. Évacuation de l'eau de condensation.... 65

1. Désinstallation, transport et entreposage 66

9.1. Instructions pour la désinstallation.... 66
9.2. Instructions pour le transport.... 66
9.3. Stockage 66

1. Élimination.... 66

2. Approbation.... 66

1. Introduction

1.1. Avant d'utiliser le produit

Important Lisez et suivez les instructions de ce mode d'emploi avant d'installer, d'utiliser ou de réparer ce produit.

Le fabricant n'assumera aucune responsabilité en cas de dommages résultant du non-respect de ce mode d'emploi.

Après le déballage, vérifiez le contenu du carton. S'il manque des pièces ou si certaines sont endommagées, veuillez contacter votre distributeur Highlite International.

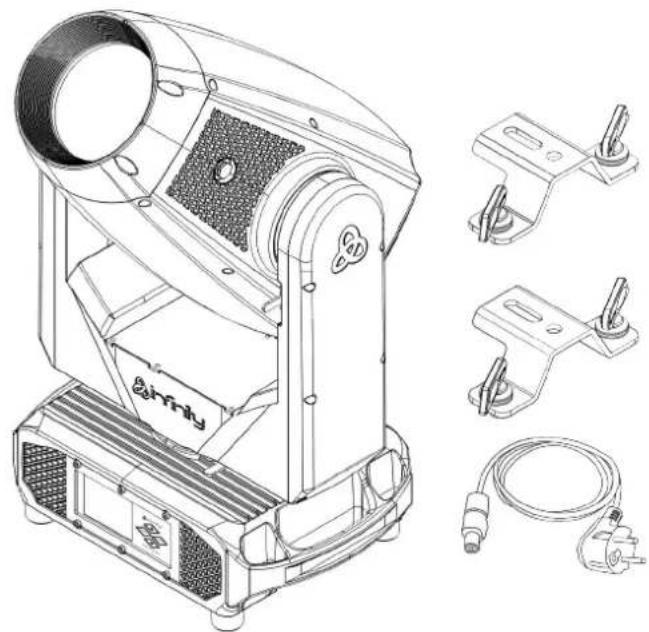

Contenu du paquet :

Figure 1

• Infinity Furion S402 Spot•
• Câble d'alimentation Schuko vers Power Pro True (1,5 m)
• 2x supports à verrouillage rapide •
- Mode d'emploi

1.2. Utilisation conforme

Cet appareil est une une lyre destinée à un usage professionnel. Il peut être installé intérieur et extérieur. Cet appareil ne convient pas pour une utilisation domestique ou en tant qu'éclairage classique.

Toute autre utilisation, non mentionnée dans « Utilisation conforme », est considérée comme non conforme et incorrecte.

1.3. Durée de vie des LED

La puissance lumineuse des LED diminue progressivement avec le temps (dépréciation des lumens). Les températures de fonctionnement élevées sont en partie responsables de ce processus. Il est possible de prolonger la durée de vie des LED grâce à une ventilation adéquate et en faisant fonctionner les LED à la luminosité la plus faible possible.

1.4. Conventions de texte

Tout au long du mode d'emploi, les conventions de texte suivantes sont utilisées :

- Boutons : Tous les boutons sont en caractères gras. Exemple : « Appuyer sur les boutons HAUT/ BAS »

- Références : Les références aux pièces de l'appareil sont en caractères gras. Exemple : « tournez la poignée de réglage (05) ». Les références aux chapitres sont des liens hypertextes

• 0 – 255 : Définit une plage de valeurs •
- Remarques : Remarque : (en caractères gras) est suivi d'informations ou de conseils utiles •

1.5. Symboles et indications

Les consignes de sécurité et les avertissements sont indiqués tout au long du mode d'emploi par des panneaux de sécurité.

Respectez toujours les instructions fournies dans ce mode d'emploi.

DANGER

Indique une situation de danger imminent qui, si elle n'est pas évitée, entraînera la mort ou des blessures graves.

AVERTISSEMENT

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait entraîner la mort ou des blessures graves.

PRUDENCE

Indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures légères ou superficielles.

Attention

Indique des informations importantes pour le bon fonctionnement et l'utilisation du produit.

Important Lisez et respectez les instructions contenues dans ce document.

Risque d'électrocution

Risque de lésions oculaires

Informations importantes à prendre en compte si vous souhaitez vous débarrasser de ce produit.

1.6. Symboles figurant sur l'étiquette informative

Ce produit est pourvu d'une étiquette informative. L'étiquette informative est située sur la plaque de base de l'appareil.

L'étiquette informative contient les symboles suivants :

Cet appareil ne doit pas être traité comme un déchet domestique.

Lisez et suivez les instructions du mode d'emploi avant d'installer, d'utiliser ou de réparer l'appareil.

Cet appareil appartient à la classe de protection I de la CEI.

IP65

Cet appareil est doté d'un indice de protection IP65.

Distance minimale par rapport aux objets éclairés

Distance minimale par rapport aux autres objets

2. Sécurité

Important Lisez et suivez les instructions de ce mode d'emploi avant d'installer, d'utiliser ou de réparer ce produit.

Le fabricant n'assumera aucune responsabilité en cas de dommages résultant du non-respect de ce mode d'emploi.

2.1. Avertissements et consignes de sécurité

DANGER Danger pour les enfants

Utilisation destinée exclusivement aux adultes. L'appareil doit être installé hors de portée des enfants.

- Ne laissez aucun élément d'emballage (sacs en plastique, mousse en polystyrène, clous, etc.) à la portée des enfants. Les matériaux d'emballage sont potentiellement dangereux pour les enfants.

DANGER Décharge électrique due à une tension dangereuse à l'intérieur de l'appareil

Certaines zones situées à l'intérieur de l'appareil peuvent présenter un risque d'électrocution.

- N'ouvrez pas l'appareil et ne retirez aucune protection.

- Ne faites pas fonctionner l'appareil si les protections ou le boîtier sont ouverts. Avant toute utilisation, assurez-vous que le boîtier est bien fermé et que toutes les vis sont bien serrées.

- Débranchez l'appareil de l'alimentation électrique avant toute opération d'entretien et de maintenance, et lorsque l'appareil n'est pas utilisé.

DANGER Décharge électrique due à un court-circuit

Cet appareil appartient à la classe de protection I de la CEI.

- Assurez-vous que l'alimentation électrique de l'appareil est reliée à la terre (masse). Branchez l'appareil uniquement sur une prise de courant dotée d'une prise de terre (masse).

• N'occultez pas la prise à la terre (masse).

- Ne court-circuitez pas l'interrupteur thermostatique ou les fusibles.

- Remplacez les fusibles uniquement par des fusibles du même type et dotés des mêmes certifications.

- Ne laissez pas le câble d'alimentation entrer en contact avec d'autres câbles. Manipulez le câble d'alimentation et toutes les connexions avec le secteur avec précaution.

- Ne modifiez pas le câble d'alimentation, ne le pliez pas, ne le soumettez pas à des contraintes mécaniques, n'exercez pas de pression sur lui, ne tirez pas dessus et ne le chauffez pas.

- Assurez-vous que le câble d'alimentation n'est pas perforé ou endommagé. Examinez régulièrement le câble d'alimentation pour vérifier qu'il ne présente aucun défaut.

- Ne plongez pas l'appareil dans l'eau ou dans d'autres liquides. N'installez pas l'appareil dans un endroit inondable.

- N'utilisez pas l'appareil pendant les orages. Débranchez immédiatement l'appareil de l'alimentation • électrique.

- Protégez les connecteurs à l'aide des bouchons en caoutchouc lorsque vous ne les utilisez pas.

- Ne branchez pas les câbles au-dessus des connecteurs lorsque l'appareil est installé à l'extérieur. Faites une « boucle d'égouttement » avec le câble pour éviter que l'eau de pluie ne pénètre dans l'appareil.

AVERTISSEMENT Risque de crise d'épilepsie

L'éclairage stroboscopique peut déclencher des crises en cas d'épilepsie photosensible. Les personnes sensibles doivent éviter de regarder les lumières stroboscopiques.

MISE EN GARDE Risque de lésions oculaires causées par une forte intensité lumineuse

Le rayonnement optique émis par cet appareil est potentiellement dangereux.

• Ne regardez pas la source lumineuse lorsque l'appareil fonctionne. Cela pourrait endommager vos yeux.
• Ne regardez pas la source lumineuse à travers des instruments optiques qui pourraient concentrer la lumière émise.
• Assurez-vous que les personnes ne regardent pas directement la source lumineuse lorsque l'appareil s'allume subitement. Cela peut se produire lorsque l'appareil est mis sous tension, lorsqu'il reçoit un signal DMX ou lorsque certains éléments du menu sont sélectionnés.
• Débranchez l'appareil avant de procéder à l'entretien.
• Portez des lunettes de protection si vous êtes amené à regarder directement la source lumineuse pendant la réparation ou la maintenance.

PRUDENCE Risque de blessure causée par les pièces mobiles de l'appareil

La tête de l'appareil peut effectuer des mouvements rapides. Les personnes se tenant à proximité de l'appareil pourraient être blessées ou effrayées.

• Veillez à ce que personne ne se trouve à proximité de l'appareil lorsque vous l'allumez et pendant son fonctionnement.
• Restez à bonne distance des pièces mobiles de l'appareil lors de l'entretien et de la maintenance. Les cheveux longs ou les vêtements amples peuvent s'emmêler lors de la rotation de la lyre.

Attention Alimentation électrique

• Avant toute connexion de l'appareil à l'alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension d'entrée, au courant et à la fréquence spécifiés sur l'étiquette informative de l'appareil.
• Assurez-vous que la section des rallonges et des câbles d'alimentation est suffisante pour la consommation• électrique requise par l'appareil.

Attention Consignes générales de sécurité

• Ne tenez pas le projecteur par la tête pour le soulever. Cela pourrait endommager le mécanisme. Utilisez les poignées de transport pour manipuler l'appareil.
  • N'insérez pas d'objets dans les fentes d'aération.
• Ne connectez pas l'appareil à un variateur d'intensité.
• Évitez d'allumer et d'éteindre l'appareil à intervalles trop rapprochés. Ceci réduit la durée de vie de l'appareil.

• Ne secouez pas l'appareil. Évitez d'exercer une force excessive lors de son installation ou de son utilisation.

• Remplacez la lentille ou les LED si elles sont visiblement endommagées au point de nuire à leur efficacité, si elles présentent des fissures ou des rayures profondes, par exemple. Contactez votre distributeur Highlite International pour plus d'informations, car l'entretien ne peut être effectué que par des personnes formées ou qualifiées.

• Si l'appareil tombe ou subit un choc, débranchez-le immédiatement de l'alimentation électrique.
• Si l'appareil est exposé à des variations extrêmes de température (après un transport, par exemple), ne • l'allumez pas immédiatement. Laissez l'appareil atteindre la température ambiante avant de le mettre en marche, car la formation de condensation pourrait l'endommager.
• Si l'appareil ne fonctionne pas correctement, cessez immédiatement de l'utiliser.

Attention

Réservé à un usage strictement professionnel

Cet appareil ne doit être utilisé qu'aux fins pour lesquelles il a été conçu.

Cet appareil est une une lyre destinée à un usage professionnel. Toute utilisation incorrecte peut conduire à des situations dangereuses et entraîner des blessures et des dégâts matériels.

• Cet appareil ne convient pas pour une utilisation domestique ou en tant qu'éclairage classique.
• Cet appareil n'est pas conçu pour fonctionner en permanence.
• Cet appareil ne contient pas de pièces réparables par l'utilisateur. Toute modification non autorisée de l'appareil entraînera l'annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégâts matériels.

Attention

Avant chaque utilisation, examinez visuellement l'appareil pour déceler d'éventuels défauts.

Assurez-vous que :

• Toutes les vis utilisées pour l'installation de l'appareil ou de ses pièces sont bien serrées et ne sont pas oxydées.
• Les dispositifs de sécurité ne sont pas endommagés.
• Il n'y a pas de déformations sur les boîtiers, les fixations et les points d'installation.
• La lentille n'est ni fissurée, ni endommagée.
• Les câbles d'alimentation ne sont pas endommagés et ne semblent pas fragilisés.

Attention

N'exposez pas l'appareil à un environnement dont les conditions sont pires que celles que sa certification IP lui permet de supporter.

Cet appareil est certifié IP65. L'indice de protection IP65 signifie que l'appareil est étanche à la poussière et protégé contre les effets indésirables des intempéries.

Protégez les connecteurs à l'aide des bouchons en caoutchouc lorsque vous ne les utilisez pas.

2.2. Prérequis concernant l'utilisateur

Ce produit peut être utilisé par des personnes quelconques. L'entretien peut être effectué par des personnes quelconques. L'installation et les réparations doivent obligatoirement être effectuées par des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d'informations.

Les personnes dites « formées » ont reçu des instructions ainsi qu'une formation de la part d'une personne qualifiée, ou sont supervisées par une personne qualifiée, pour effectuer des tâches spécifiques et des interventions liées à l'installation, aux réparations et à l'entretien de ce produit, afin qu'elles puissent identifier les risques et prendre toutes les précautions nécessaires pour les éviter.

Les personnes dites « qualifiées » ont une formation ou une expérience leur permettant de reconnaître les risques et d'éviter les dangers associés à l'installation, aux réparations et à l'entretien de ce produit.

Les personnes dites « quelconques » sont toutes les personnes autres que les personnes formées et les personnes qualifiées. Les personnes quelconques comprennent non seulement les utilisateurs du produit, mais aussi toutes les autres personnes qui peuvent avoir accès à l'appareil ou qui peuvent se trouver à proximité de l'appareil.

2.3. Équipement de protection individuelle

Pendant l'installation, la désinstallation et le gréage, portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site.

3. Description de l'appareil

Le Infinity Furion S402 Spot est une lyre conforme à la norme IP65, équipée d'une LED à champ plat de 350 W. Cet appareil est doté d'un zoom motorisé qui permet de passer en douceur d'un faisceau étroit de 5,1° à un faisceau large de 32,5°. Cet appareil dispose d'une roue de couleurs avec 8 couleurs, plus une position ouverte, d'une roue de gobos rotatifs avec 7 gobos et d'une roue de gobos statiques avec 9 gobos. Des couches peuvent être ajoutées au faisceau lumineux à l'aide d'un prisme circulaire à 5 facettes, d'une roue d'animation ou d'une animation virtuelle. Cet appareil dispose également d'un filtre frost léger. L'appareil offre également des capacités de variation sur 16 bits, 4 vitesses de ventilateur différentes et 6 fréquences PWM différentes. Les options de contrôle comprennent le DMX de base, avancé et personnalisé, le CRMX, le W-DMX, Art-Net, sACN et RDM.

3.1. Vue de face

Figure 2

① ② ③ ④ ⑤ ⑥ ⑦ infiniy

01) Lentille
02) Bouchon de vidange
03) Mécanisme de verrouillage d'étrier
04) 2x poignées de transport
05) Panneau de contrôle : Écran TFT et touches de contrôle
06) Refroidissement
07) Évent de protection (M12x1,5)

3.2. Vue arrière

Figure 3

infty ⑱ ⑲ ⑳ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑪ ⑬ ⑭ ⑮ ⑯ ⑰

08) Évent de protection (M12x1,5)
09) Connecteur RJ45 IP65
10) Connecteur RJ45 IP65
11) Connecteur d'alimentation Seetronic IP65 SORTIE
12) Connecteur d'alimentation Seetronic IP65 ENTRÉE
13) Fusible (F10 AL, 250 V)
14) Connecteur de signal DMX à 5 broches IP65 ENTRÉE
15) Connecteur de signal DMX à 5 broches IP65 SORTIE
16) Antenne W-DMX
17) Mécanisme de verrouillage de socle

3.3. Socle plat

Figure 4

18 19

18) 4x Ouvertures pour un câble de sécurité
19) 4x trous de montage pour supports à verrouillage rapide

3.4. Caractéristiques du produit

Modèle : Furion S402 Spot

Source :

Type de source lumineuse LED

Quantité de la source lumineuse 1

Puissance de la source lumineuse 350 W

Taux de rafraîchissement 600 Hz

Taux de rafraîchissement (max.) 15 kHz

Flux lumineux (total) 11525 lm

IRC 73,5

TCC 7400 K

Optique :

Angle de faisceau minimum (circulaire) 5,1°

Angle de faisceau maximum (circulaire) 32,5°

Angle de coupure minimum (circulaire) 6,1°

Angle de coupure maximum (circulaire) 51,8°

Angle de champ minimum (circulaire) 5,9°

Angle de champ maximum (circulaire) 48,7°

Type de zoom Motorisé

Rapport de zoom 1 :8

Frost

Mise au point

Iris

Contrôle et programmation :

Mode de contrôle	Auto / DMX / Manuel
Canaux DMX	25 /35
Protocoles	CRMX Classic / DMX / W-DMX / RDM
Sans fil	LumenRadio
Affichage	Batterie / Capteur de gravité / TFT
Mode ventilateur	Oui
Courbe variateur	Linéaire / Carré / Carré en I / Courbe en S
Résolution variateur	16 bits
Résolution de la mise au point	16 bits
Résolution du zoom	16 bits
Résolution du frost	8 bits
Résolution iris	16 bits

Effets dynamiques :

Variateur	0 – 100 %
Stroboscope	0 – 20 Hz
Prisme 1	Circulaire 5 facettes
Prisme indexable & rotatif	Oui
Roue d'animation	Oui + mouvement numérique FX
Obturateurs encadrement	Sans objet

Système de couleurs Roue de couleurs CMY
Roue de couleurs dichroïques 1 8 + ouvert
Système de gobos Verre + métal
Roue de gobos 1 7 + ouvert
Roue de gobos 2 9 + ouvert
Taille gobo 20 mm
Diamètre image 15 mm

Mouvement :
Pan 540°
Tilt 260°
Résolution Pan/Tilt 16 bits

Spécifications et connexions électriques :
Alimentation électrique 100 – 240 V CA, 50/60 Hz
Consommation d'énergie 450 W
Fusible F10 AL, 250 V
Connecteur d'alimentation – ENTRÉE Power Pro True
Connecteur d'alimentation – SORTIE Power Pro True
Connecteur DMX XLR 5P ENTRÉE/SORTIE
Connecteur DMX ENTRÉE XLR 5P
Connecteur DMX SORTIE	XLR 5P
Connecteur données	etherCON ENTRÉE/SORTIE
Connecteur données ENTRÉE	RJ45
Connecteur données SORTIE	RJ45

Spécifications mécaniques :
Longueur	254 mm
Largeur	374 mm
Hauteur	662 mm
Poids	23 kg
Classement IP	IP65
Logement	Magnésium moulé sous pression
Couleur	Noir

Propriétés du produit :
Refroidissement	Convection forcée

Spécifications thermiques :
Température ambiante maximale	45 °C
Température minimale de fonctionnement	-10 °C

Articles inclus :
Câbles inclus	Câble Power Pro True
Gréement inclus Support à verrouillage rapide

3.5. Roues à effets

3.5.1. Roue de couleurs

Figure 5

3.5.2. Roue de gobos rotatifs

Figure 6

3.5.3. Roue de gobos statiques

Figure 7

1 2 3 4 5 6 7 8 9

3.5.4. Roue d'animation

Figure 8

Vous pouvez également acheter l'accessoire suivant :

• D7279 Coffre pour 2x Furion S402 Spot ou P402 Profile
• 41549 Infinity IP Tester pour Furion•

Contactez votre distributeur Highlite International pour plus d'informations.

4. Installation

4.1. Consignes de sécurité pour l'installation

AVERTISSEMENT

Une installation incorrecte peut entraîner des blessures graves et des dégâts matériels.

Si des systèmes de truss sont utilisés, l'installation ne doit être effectuée que par des personnes formées ou qualifiées.

Respectez toutes les normes de sécurité européennes, nationales et locales en vigueur concernant le gréage et les truss.

4.2. Équipement de protection individuelle

Pendant l'installation, la désinstallation et le gréage, portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site.

4.3. Exigences relatives au site d'installation

• L'appareil peut être utilisé intérieur et extérieur.
- La distance minimale entre l'appareil et la surface éclairée doit être supérieure à 2m.
- La distance minimale par rapport aux autres objets doit être supérieure à 0,5m.
- La température ambiante maximale T_a = 45^ ne doit jamais être dépassée.

4.4. Gréement

L'appareil peut être positionné sur une surface plane, monté sur un truss ou sur une autre structure de gréage dans n'importe quelle orientation. Assurez-vous que toutes les charges sont compatibles avec les limites prédéterminées de la structure porteuse.

PRUDENCE

Restreignez l'accès sous la zone de travail pendant le montage et le démontage.

Pour fixer l'appareil, suivez les étapes ci-dessous :

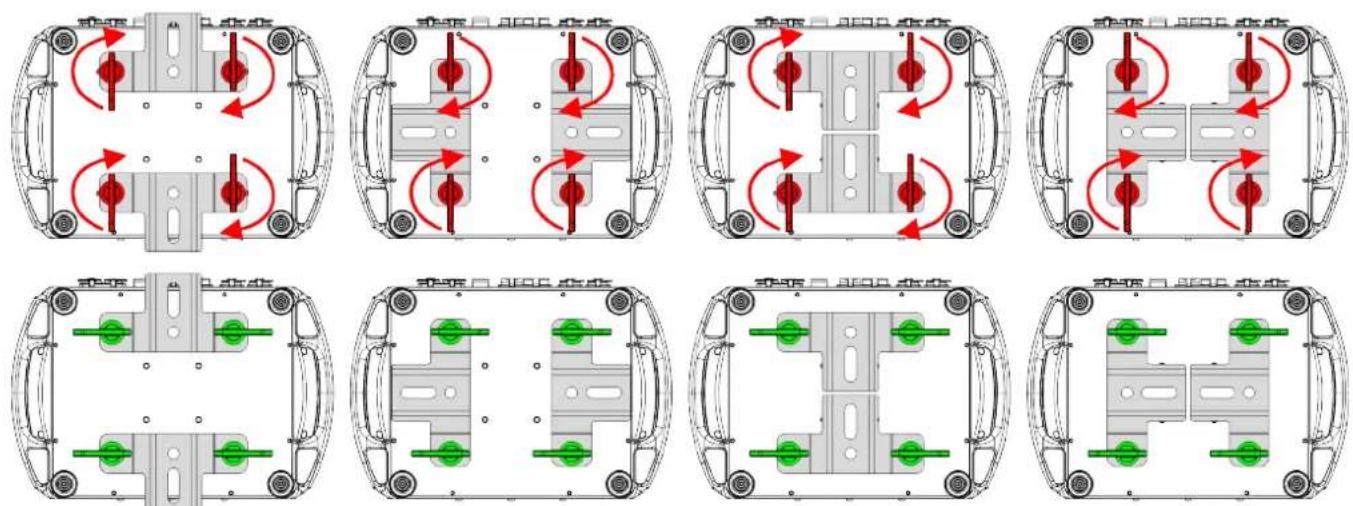

01) Fixez les 2 supports à verrouillage rapide, fournis avec l'appareil, sur les trous de fixation pour supports à verrouillage rapide (19). Vous pouvez positionner les supports à verrouillage rapide de 4 façons.
02) Verrouillez les 2 supports de verrouillage rapide en tournant le mécanisme de verrouillage des supports de02) verrouillage rapide dans le sens des aiguilles d'une montre.

Figure 10

03) Installez les pinces. Veillez à utiliser des pinces adaptées à la fixation de l'appareil sur un truss.03)

Figure 11

04) Attachez l'appareil à la structure porteuse. Assurez-vous que l'appareil est immobilisé.04)
05) Attachez l'appareil à l'aide d'une suspension secondaire, un câble de sécurité, par exemple. Assurez-vous05) que la suspension secondaire est capable de supporter 10 fois le poids de l'appareil. Si possible, la suspension secondaire doit être fixée à une structure porteuse indépendante de celle de la suspension primaire. Passez le câble de sécurité par les ouvertures pour un câble de sécurité (18).

4.5. Verrouiller/déverrouiller l'appareil

L'appareil est doté d'un mécanisme de verrouillage sur l'étrier et sur la base.

• Pour déverrouiller l'appareil, faites glisser le mécanisme de verrouillage de la base (17) vers la droite ou faites glisser le mécanisme de verrouillage de l'étrier (03) vers le bas.
• Pour verrouiller l'appareil, faites glisser le mécanisme de verrouillage de la base (17) vers la gauche ou faites glisser le mécanisme de verrouillage de l'étrier (03) vers le haut.

Figure 13

INFINI LOCK UNLOCK LOCK UNLOCK

Remarque :

N'utilisez pas l'appareil lorsque les mécanismes de verrouillage sont verrouillés.

4.6. Connexion à l'alimentation électrique

DANGER Décharge électrique due à un court-circuit

L'appareil accepte le courant alternatif de 100 – 240 V et 50/60 Hz. Ne pas alimenter l'appareil avec une autre tension ou fréquence.

Cet appareil appartient à la classe de protection I de la CEI. Assurez-vous que l'alimentation électrique de l'appareil est toujours reliée à la terre (masse).

Avant de brancher l'appareil à la prise de courant :

• Assurez-vous que l'alimentation électrique correspond à la tension d'entrée spécifiée sur l'étiquette informative de l'appareil.
  • Assurez-vous que la prise de courant est reliée à la terre (masse).

Branchez le connecteur d'alimentation de l'appareil dans la prise de courant. Ne connectez pas l'appareil à un circuit de variateur de lumière, car cela pourrait l'endommager.

Cet appareil est certifié IP65.

• N'exposez pas l'appareil à un environnement dont les conditions sont pires que celles que sa certification IP lui permet de supporter.
• Protégez les connecteurs à l'aide des bouchons en capoutchouc lorsque vous ne les utilisez pas.
• Ne branchez pas les câbles au-dessus des connecteurs lorsque l'appareil est installé à l'extérieur. Faites une « boucle d'égouttement » avec le câble pour éviter que l'eau de pluie ne pénètre dans l'appareil.
• Veillez à ce que le câble ne soit pas trop lourd. Un câble lourd peut endommager les connecteurs. Si les connecteurs sont endommagés, leur protection contre les infiltrations (IP) peut se détériorer.

4.7. Connexion électrique de plusieurs appareils

Cet appareil prend en charge le partage de la connexion électrique. L'alimentation peut être relayée à un autre appareil grâce au connecteur de SORTIE d'alimentation. Notez que les connecteurs d'entrée et de sortie sont conçus différemment, il est donc impossible de connecter un type de connecteur à l'autre.

La connexion électrique de plusieurs appareils ne doit être effectuée que par des personnes formées ou qualifiées.

AVERTISSEMENT Une connexion électrique incorrecte peut entraîner une surcharge du circuit électrique et provoquer des blessures graves et des dégâts matériels.

Pour éviter une surcharge du circuit électrique lorsque vous connectez plusieurs appareils entre eux :

• Utilisez des câbles dont la capacité de transport de courant est suffisante. Le câble d'alimentation fourni avec l'appareil n'est pas adapté à la connexion électrique de plusieurs appareils.
• Assurez-vous que la consommation totale de courant de l'appareil et de tous les appareils connectés ne dépasse pas la capacité nominale des câbles d'alimentation et du disjoncteur.
• Ne reliez pas plus d'appareils entre eux que le nombre maximal recommandé.

Nombre maximal d'appareils recommandé :

• à 100-120 V : 4 dispositifs Furion S402 Spot
• à 200-240 V : 8 dispositifs Furion S402 Spot

5. Configuration

5.1. Avertissements et précautions

DANGER Décharge électrique due à un court-circuit

Cet appareil est certifié IP65.

• N'exposez pas l'appareil à un environnement dont les conditions sont pires que celles que sa certification IP lui permet de supporter.
• Protégez les connecteurs à l'aide des bouchons en caoutchouc lorsque vous ne les utilisez pas.
• Ne branchez pas les câbles au-dessus des connecteurs lorsque l'appareil est installé à l'extérieur. Faites une « boucle d'égouttement » avec le câble pour éviter que l'eau de pluie ne pénètre dans l'appareil.
• Veillez à ce que le câble ne soit pas trop lourd. Un câble lourd peut endommager les connecteurs. Si les connecteurs sont endommagés, leur protection contre les infiltrations (IP) peut se détériorer.

Attention Branchez tous les câbles de données avant d'alimenter l'appareil. Débranchez l'alimentation électrique avant de brancher ou de débrancher les câbles de données.

5.2. Configuration autonome

Lorsque le site Furion S402 Spot n'est pas connecté à un contrôleur ou à d'autres appareils, il fonctionne comme un appareil autonome. Il peut être utilisé manuellement via le panneau de contrôle ou en mode auto.

Pour plus d'informations, voir Modes de contrôle (veuillez consulter 6.2. Modes de contrôle à la page 30).

5.3. Connexion DMX

5.3.1. Protocole DMX-512

Vous avez besoin d'une liaison de données série DMX pour réaliser des spectacles lumineux d'un ou plusieurs appareils à l'aide d'un contrôleur DMX-512.

Le Furion S402 Spot est équipé d'une entrée et d'une sortie pour connecteurs de signal DMX 5 broches.

L'affectation des broches est la suivante : broche 1 (masse), broche 2 (-), broche 3 (+), broche 4 (N/C), broche 5 (N/C).

Pour une liaison de données en série, les appareils doivent être reliés en guirlande sur un seul et même circuit. Pour ce type de connexion, le nombre d'appareils que vous pouvez contrôler est limité par le nombre total de canaux DMX des appareils connectés et des 512 canaux disponibles dans un univers DMX.

Conformément à la norme TIA-485, vous ne devez pas connecter plus de 32 appareils sur une même liaison de données. Pour connecter plus de 32 appareils sur une même liaison de données, vous devez utiliser un répartiteur/booster DMX optiquement isolé. Sinon, cela peut entraîner une détérioration du signal DMX.

Remarque :

• Distance maximale recommandée pour la liaison de données DMX : 300 m
- Nombre maximal d'appareils recommandé sur une liaison de données DMX : 32 appareils

5.3.2. Câbles DMX

Pour une connexion DMX fiable, vous devez utiliser des câbles blindés à paires torsadées, dotés de connecteurs XLR à 5 broches. Vous pouvez vous procurer des câbles DMX directement auprès de votre distributeur Highlite International ou fabriquer vos propres câbles.

Si vous utilisez des câbles audio XLR pour la transmission des données DMX, cela peut entraîner une dégradation du signal et un fonctionnement imprévisible du réseau DMX.

Lorsque vous fabriquez vos propres câbles DMX, veillez à connecter correctement les broches et les fils comme indiqué dans la figure ci-dessous.

Figure 14

Pour connecter plusieurs appareils sur une seule liaison de données DMX, suivez les étapes ci-dessous :

01) Utilisez un câble DMX à 5 broches pour relier le connecteur de sortie DMX du contrôleur d'éclairage au01) connecteur d'entrée DMX du 1 ^er appareil.
02) Reliez le connecteur de sortie DMX du 1 ^er appareil au connecteur d'entrée DMX du 2 ^e appareil à l'aide02) d'un câble DMX à 5 broches.
03) Répétez l'étape 2 pour connecter tous les appareils en guirlande.03)
04) Branchez un terminateur DMX (résistance de 120 Ω) sur le connecteur de sortie DMX du dernier appareil de04) la liaison de données.

Figure 15

Infinity Infinity Infinity 120 Ω

5.3.4. Adressage DMX

Dans une configuration comportant plusieurs appareils, veillez à définir correctement l'adresse de départ DMX de chaque appareil. Le site Furion S402 Spot a 3 personnalités : Basique (25 canaux), Avancé (35 canaux) et Utilisateur (35 canaux).

Si vous souhaitez connecter plusieurs appareils sur une liaison de données et les utiliser en mode 35 canaux, par exemple, suivez les étapes ci-dessous :

01) Réglez l'adresse de départ du 1 ^er appareil de la liaison de données sur 1 (001).01)
02) Réglez l'adresse de départ du 2 ^e appareil sur la liaison de données à 36 (036), car 1 + 35 = 36.
03) Réglez l'adresse de départ du 3 ^e appareil sur la liaison de données à 71 (071), car 36 + 35 = 71.
04) Continuez à attribuer les adresses de départ des appareils restants en ajoutant chaque fois 35 au nombre précédent.

Veillez à ce qu'il n'y ait pas de canaux qui se chevauchent afin de contrôler correctement chaque site Furion S402 Spot. Si deux ou plusieurs appareils sont dotés de la même adresse, ils fonctionneront de manière similaire.

5.4. Connexion sans fil

L'appareil est équipé d'un récepteur sans fil 2,4 GHz de LumenRadio. Le récepteur W-DMX n'est compatible qu'avec d'autres appareils W-DMX. Il ne peut être appairé qu'avec des émetteurs-récepteurs et des émetteurs dotés d'un module W-DMX.

Distance de communication	En fonction de la puissance d'émission ou du module d'émission
Conditions d'essai Module émetteur WDMX TRx, antenne 2 dBi, puissance d'émission 20 dBm (100 mW)
Portée intérieure 60 m
Portée extérieure 250 m

Émetteur-récepteur recommandé : 51503 Lumenradio Stardust (G3, G4s, CRMX)

Pour connecter plusieurs appareils via le DMX sans fil, suivez les étapes ci-dessous :

01) Réglez les appareils pour qu'ils reçoivent le signal DMX sans fil, voir Mode de contrôle (veuillez consulter01) 6.7.4. Mode de contrôle à la page 46).
02) Connectez l'émetteur-récepteur au contrôleur d'éclairage.02)
03) Suivez le manuel d'utilisation fourni avec l'émetteur-récepteur pour appairer les appareils.03)

Figure 16

Art-Net est un protocole utilisant TCP/IP pour transférer une grande quantité de données DMX-512 sur un réseau Ethernet. Art-Net 4 peut prendre en charge jusqu'à 32 768 univers. Art-Net™ est conçu par Artistic Licence Holdings Ltd, qui en détient les droits d'auteur.

sACN (Streaming Architecture for Control Networks), également connu sous le nom ANSI E1.31, est un protocole développé par l'ESTA (Entertainment Services and Technology Association) pour transmettre des données DMX-512 sur des réseaux IP. Il prend en charge jusqu'à 63 999 univers et utilise la multidiffusion.

5.5.2. Câbles réseau

Des câbles Ethernet à paires torsadées standard (CAT-5E/CAT-6) peuvent être utilisés pour connecter l'appareil à un ordinateur ou à un contrôleur d'éclairage compatible Art-Net ou sACN.

Si vous fabriquez vos propres câbles réseau, assurez-vous que le brochage et les fils sont correctement connectés. Utilisez des connecteurs RJ45 (8P8C) et câblez-les selon la norme de couleur T568B.

Pour connecter plusieurs appareils sur une liaison de données Art-Net/sACN, suivez les étapes ci-dessous :

01) Utilisez un câble CAT-5E/CAT-6 pour connecter le connecteur RJ45 de l'ordinateur ou du contrôleur01) d'éclairage à l'un des connecteurs RJ45 du 1 ^er appareil.
02) Connectez le 2 ^e connecteur RJ45 du 1 ^er appareil au 1 ^er connecteur RJ45 du 2 ^e appareil à l'aide d'un câble CAT-5E/CAT-6.
03) Répétez l'étape 2 pour connecter tous les appareils en guirlande.

Figure 18

infty infty infty

5.5.4. Réglages Art-Net

Vous avez besoin d'une liaison de données Art-Net pour organiser des spectacles de lumière avec un ou plusieurs appareils à l'aide d'un ordinateur ou d'un contrôleur de lumière.

Si vous souhaitez connecter plusieurs appareils sur une liaison de données Art-Net/RDM, suivez les étapes ci-dessous :

01) Réglez l'adresse IP de votre ordinateur/contrôleur de lumière sur 2.x.x.x ou 10.x.x.x, en fonction des réglages Art-Net. Tous les appareils du réseau doivent avoir une adresse IP unique. Pour modifier l'adresse IP, le mode IP, le masque de sous-réseau et l'univers de l'appareil, voir Configuration réseau (veuillez consulter 6.7.2.4. Configuration réseau à la page 43).
02) Réglez le masque de sous-réseau sur 255.0.0.0. sur tous les appareils.02)
03) Réglez l'univers du 1 ^er appareil sur 1.03)
04) Réglez l'adresse DMX du 1 ^er appareil sur 001.04)
05) Cartographier tous les appareils connectés dans le logiciel Art-Net. Pour modifier le protocole Art-Net de05) l'appareil, voir Protocole Art-Net/sACN. (veuillez consulter 5.5.1. Protocole Art-Net/sACN à la page 26)

5.5.5. Paramètres sACN

Pour faire fonctionner votre appareil en utilisant le protocole sACN :

01) Définissez l'adresse IP de votre ordinateur/contrôleur de lumière. sACN n'a pas de restrictions concernant l'adresse IP. Pour modifier l'adresse IP, le mode IP, le masque de sous-réseau et l'univers de l'appareil, voir Configuration réseau (veuillez consulter 6.7.2.4. Configuration réseau à la page 43).
02) Sélectionnez sACN Protocol dans le menu Mode de contrôle (veuillez consulter 6.7.4. Mode de contrôle à la page 46).
03) Définissez l'univers dans le menu Configuration réseau (veuillez consulter 6.7.2.4. Configuration réseau à la page 43).

6. Fonctionnement

6.1. Consignes de sécurité pour le fonctionnement

Attention Cet appareil ne doit être utilisé qu'aux fins pour lesquelles il a été conçu.

Cet appareil est une une lyre destinée à un usage professionnel. Il peut être installé intérieur et extérieur. Cet appareil ne convient pas pour une utilisation domestique ou en tant qu'éclairage classique.

Toute autre utilisation, non mentionnée dans « Utilisation conforme », est considérée comme non conforme et incorrecte.

Attention Alimentation électrique

Avant toute connexion de l'appareil à l'alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension d'entrée, au courant et à la fréquence spécifiés sur l'étiquette informative de l'appareil.

6.2. Modes de contrôle

Le site Furion S402 Spot prend en charge les modes de contrôle suivants :

• Seul : Mode autonome (programmes intégrés), contrôle manuel
• DMX-512 : Basique (25 canaux), Avancé (35 canaux), Utilisateur (35 canaux)
• WDMX : Basique (25 canaux), Avancé (35 canaux), Utilisateur (35 canaux)
• Art-Net : Basique (25 canaux), Avancé (35 canaux), Utilisateur (35 canaux)
• sACN : Basique (25 canaux), Avancé (35 canaux), Utilisateur (35 canaux)

Pour plus d'informations sur la connexion des appareils, reportez-vous à la section Configuration (veuillez consulter 5. Configuration à la page 22).

Pour faire fonctionner l'appareil manuellement en tant qu'appareil autonome :

Réglez les paramètres de l'appareil dans le menu Contrôle manuel (veuillez consulter 6.7.5. Contrôle manuel à la page 47).

Pour exécuter les programmes intégrés en mode fonctionnement automatique sans contrôleur DMX :

Sélectionnez le mode de contrôle de l'appareil dans le Menu autonome (veuillez consulter 6.7.3. Autonome à la page 46). Si vous sélectionnez le programme 1-9, l'appareil exécutera le programme intégré.

Pour faire fonctionner l'appareil avec un contrôleur DMX :

01) Sélectionnez DMX512 en tant que mode de contrôle dans le menu Mode de contrôle (veuillez consulter01) 6.7.4. Mode de contrôle à la page 46).
02) Réglez l'adresse de départ DMX de l'appareil dans le menu Adresse DMX (veuillez consulter 6.7.1. Adresse DMX à la page 40).
03) Sélectionnez le mode de canal DMX dans le menu Mode de contrôle (veuillez consulter 6.7.4. Mode de contrôle à la page 46). Reportez-vous à la section Canaux DMX (veuillez consulter 6.8. Canaux DMX à la page 51) pour une présentation complète de tous les canaux DMX.

Pour utiliser l'appareil sans fil avec un contrôleur DMX en combinaison avec un émetteur-récepteur sans fil :

01) Sélectionnez WDMX en tant que mode de contrôle dans le menu Mode de contrôle (veuillez consulter01) 6.7.4. Mode de contrôle à la page 46).
02) Réglez l'adresse de départ DMX de l'appareil dans le menu Adresse DMX (veuillez consulter 6.7.1. Adresse DMX à la page 40).

03) Sélectionnez le mode de canal DMX dans le menu Mode de contrôle (veuillez consulter 6.7.4. Mode de contrôle à la page 46). Reportez-vous à la section Canaux DMX (veuillez consulter 6.8. Canaux DMX à la page 51) pour une présentation complète de tous les canaux DMX.

Pour faire fonctionner l'appareil via Art-Net avec un ordinateur/un contrôleur d'éclairage :

01) Sélectionnez ArtNet en tant que mode de contrôle dans le menu Mode de contrôle (veuillez consulter01) 6.7.4. Mode de contrôle à la page 46).
02) Réglez l'adresse de départ DMX de l'appareil dans le menu Adresse DMX (veuillez consulter 6.7.1. Adresse DMX à la page 40).
03) Sélectionnez le mode de canal DMX dans le menu Mode de contrôle (veuillez consulter 6.7.4. Mode de contrôle à la page 46). Reportez-vous à la section Canaux DMX (veuillez consulter 6.8. Canaux DMX à la page 51) pour une présentation complète de tous les canaux DMX.

Pour faire fonctionner l'appareil via sACN avec un ordinateur/un contrôleur d'éclairage :

01) Sélectionnez sACN en tant que mode de contrôle dans le menu Mode de contrôle (veuillez consulter 6.7.4. Mode de contrôle à la page 46).
02) Réglez l'adresse de départ DMX de l'appareil dans le menu Adresse DMX (veuillez consulter 6.7.1. Adresse DMX à la page 40).
03) Sélectionnez le mode de canal DMX dans le menu Mode de contrôle (veuillez consulter 6.7.4. Mode de contrôle à la page 46). Reportez-vous à la section Canaux DMX (veuillez consulter 6.8. Canaux DMX à la page 51) pour une présentation complète de tous les canaux DMX.

6.3. Panneau de contrôle

Figure 19

• La touche MENU permet de quitter le sous-menu en cours, de revenir au menu principal et de retourner à l'écran d'accueil.
• Utilisez les boutons UP/DOWN pour naviguer dans les menus ou pour augmenter/diminuer les valeurs numériques.
• Utilisez la touche ENTER pour ouvrir le menu souhaité, pour confirmer votre choix ou pour régler la valeur sélectionnée.

6.4. Démarrage

Une fois l'appareil connecté à l'alimentation électrique, l'appareil effectue une réinitialisation. Pendant la réinitialisation, l'afficheur affiche un écran de chargement avec le logo Infinity et le nom de l'appareil :

infinity INTELLIGENT LIGHT® FURION S402 SPOT Resetting ......

Pendant la procédure de réinitialisation, il est possible d'entrer dans le menu pour changer l'adresse DMX. Une fois la réinitialisation terminée, l'appareil est prêt à fonctionner. L'afficheur montre l'écran d'accueil. L'écran d'accueil fournit des informations sur l'adresse de départ DMX, l'adresse IP, l'univers et le mode de canal DMX sélectionné de l'appareil :

S402 SPOT 001 DMX (35CH) IP 002.080.008.070 Universe 000 VI Enter IV

I. Adresse de départ DMX de l'appareil.I.

• Si la connexion DMX est perdue ou que l'appareil n'est pas connecté, l'adresse de départ DMX est rouge.
• Si l'appareil reçoit un signal DMX, l'adresse de départ DMX est blanche.

II. Protocole de contrôle et mode canall.

III. Adresse IP et univers attribué III.
IV. Voyant W-DMX : si le protocole de contrôle de l'appareil est réglé sur W-DMX (Wireless DMX), le voyant W-IV. DMX apparaît sur l'afficheur.

• Si l'appareil n'est pas affecté à un émetteur, le voyant est gris.
• Si l'appareil est assigné à un émetteur mais que le DMX n'est pas présent, le voyant clignote lentement.
• Si l'appareil est assigné à un émetteur et que le DMX est présent, le voyant est vert.
• Si l'appareil est associé à un émetteur ou a perdu la connexion avec l'émetteur, le voyant clignote• rapidement.

V. Voyant Art-Net/sACN : si le protocole de contrôle de l'appareil est réglé sur Art-Net ou sACN, le témoin Art-V. Net/sACN apparaît sur l'afficheur.

• Si la connexion Ethernet est perdue ou que l'appareil n'est pas connecté, le témoin Art-Net/sACN est gris.
• Si la connexion Ethernet fonctionne correctement, le témoin Art-Net/sACN est vert.

VI. Bouton Entrée/déverrouillage. Par défaut, l'afficheur de l'appareil est verrouillé (veuillez consulter 6.5. Verrouillage de l'affichage à la page 32).

VII. Icône d'avertissement : en cas de message d'erreur (veuillez consulter 7.1. Messages d'erreur à la page 61), l'icône d'avertissement commence à clignoter dans le coin supérieur gauche de l'afficheur.

Remarque :

Si aucun bouton n'est activé, l'afficheur est verrouillé après 5 secondes.

6.5. Verrouillage de l'affichage

Cet écran permet de verrouiller/déverrouiller l'afficheur de l'appareil.

Il existe 3 options pour verrouiller/déverrouiller l'appareil :

• Option de verrouillage (veuillez consulter 6.5.1. Verrouillage)
• Déverrouillage sans mot de passe (veuillez consulter 6.5.2. Déverrouillage sans mot de passe)
• Déverrouillage avec mot de passe (veuillez consulter 6.5.3. Déverrouillage avec mot de passe)

6.5.1. Verrouillage

Cet écran permet de verrouiller l'afficheur de l'appareil.

01) Appuyez sur les touches MENU et ENTER et maintenez-les enfoncées pendant 3 secondes.
02) L'afficheur affiche :02)

S402 SPOT 001 DMX (35H) IP 002.080.008.070 Universe 000 Unlock

03) Pour déverrouiller l'appareil, voir Option de déverrouillage.

6.5.2. Déverrouillage sans mot de passe

6.5.2.1. Option 1

Appuyez sur la touche ENTER pour déverrouiller l'appareil. L'afficheur affiche :

S402 SPOT 001 DMX (35CH) IP 002.080.008.070 Universe 000 Enter ENTER Address Control Mode Settings Manual Control Stand Alone Information

6.5.2.2. Option 2

01) Appuyez sur la touche MENU.01)
02) Appuyez sur la touche ENTER pour déverrouiller l'appareil. L'afficheur affiche :02)

6.5.3. Déverrouillage avec mot de passe

01) Appuyez sur les touches MENU et ENTER et maintenez-les enfoncées pendant 3 secondes.
02) Appuyez sur la touche ENTER pour déverrouiller l'appareil. L'afficheur affiche :02)

6.6. Vue d'ensemble du menu

Niveau 1 Niveau 2 Niveau 3 Niveau 4
Adresse (veuillez consulter6.7.1. Adresse DMXà la page 40)	Réglage de l'adresse	001-512
Settings (Réglages) (veuillez consulter6.7.2. Menu Réglagesà la page 41)	Écran inversé	NON
		OUI
		AUTO
	Inversion de pan	NON
		OUI
	Inversion de tilt	NON
		OUI
	Angle de pan	540
		360
		180
	Angle de tilt	260
		180
		90
	Inversion automatique de pan	OFF
		ON (Marche)
	Durée du rétro-éclairage	30S
		1M
		5M
		ON (MARCHE)
	Courbe Variateur	Linéaire
		Carré
		I Carré
		SCourbe
	Vitesse Variateur	Progressif
		Rapide
	Option PWM	600 Hz
		1200 Hz
		2000 Hz
		4000 Hz
		6000 Hz
		15000Hz
	WDMX	OFF
		ON (MARCHE)
	Dissocier sans fil	NON
		OUI
	Défaut DMX	Tenir
		OFF
	Ventilateurs	Auto
		Complet
		Silencieux
		Studio
	Configuration réseau	Mode IP	Manual (Manuel)
			DHCP
		Univers	000 - 255
			001-256
		Adresse IP 002.243.075.222
		Sous-masque 255.000.000.000
	Code de verrouillage	Activer le code de verrouillage	NON
			OUI
		Saisir le code de verrouillage	SET
	Mouvement BL.O.P/T	NON
		OUI
	Mouvement BL.O.Couleur	NON
		OUI
	Mouvement BL.O.Gobo	NON
		OUI
	Menu Service (6468)	PAN 128
		TILT 128
		COULEUR 128
		GOBO 128
		GOBO ROTATION 128
		GOBO2 128
		ANIMATION 128
		FOCUS-GOBO 128
		FOCUS-GOBO2 128
		ZOOM 128
		PRISME 128
		IRIS 128
		FROST	128
		CYAN	128
		MAGENTA	128
		JAUNE 128
		VARIATEUR	128
		MAC4	000
		MAC5	000
		MAC6	000
		RDM ID4	000
		RDM ID5	000
		RDM ID6	000
	Réinitialisation heures utilisateur	NON
		OUI
	Fonction réinitialisation	Pan/Tilt	NON
			OUI
		Iris/Prisme	NON
			OUI
		Couleur/CMY	NON
			OUI
		Gobo/Gobo Rotation	NON
			OUI
		Frost/Animation	NON
			OUI
		Tout	NON
			OUI
	Paramètres usine	NON
		OUI
Autonome (veuillez consulter6.7.3.Autonomeà la page 46)	Numéro de programme	1-9
Mode de contrôle(veuillez consulter6.7.4. Mode de contrôleà la page 46)	Mode de contrôle	DMX
		WDMX
		ArtNet
		sACN
	Personnalité	Basique
		Avancer
		Utilisateur
	Personnalité utilisateur	Pan NO/1~Avance Num
		Pan de précision NO/1~Avance Num
		Tilt NO/1~Avance Num
		Tilt de précision NO/1~Avance Num
		Vitesse P/T NO/1~Avance Num
		Variateur NO/1~Avance Num
		Variateur de précision NO/1~Avance Num
		Volet NO/1~Avance Num
		Couleur NO/1~Avance Num
		Cyan NO/1~Avance Num
		Cyan de précision NO/1~Avance Num
		Magenta NO/1~Avance Num
		Magenta de précision NO/1~Avance Num
		Jaune	NO/1~Avance Num
		Jaune de précision	NO/1~Avance Num
		Roue de couleur virtuelle	NO/1~Avance Num
		Gobo	NO/1~Avance Num
		Gobo Rotation	NO/1~Avance Num
		Gobo Rotation de précision	NO/1~Avance Num
		Gobo2	NO/1~Avance Num
		Prisme	NO/1~Avance Num
		Rotation du prisme	NO/1~Avance Num
		Prisme rotation de précision	NO/1~Avance Num
		Zoom	NO/1~Avance Num
		Zoom de précision NO/1~Avance Num
		Iris NO/1~Avance Num
		Iris de précision NO/1~Avance Num
		Iris macro NO/1~Avance Num
		Mise au point NO/1~Avance Num
		Mise au point de précision	NO/1~Avance Num
		Mise au point Auto NO/1~Avance Num
		Frost NO/1~Avance Num
		Animation NO/1~Avance Num
		Animation virtuelle NO/1~Avance Num
		Contrôle NO/1~Avance Num
	Test Auto Appliquer
	Test manuel	Pan 000 - 255
		Pan de précision 000 - 255
		Tilt 000 - 255
		Tilt de précision	000 - 255
		Vitesse P/T	000 - 255
		Variateur	000 - 255
		Variateur de précision	000 - 255
		Volet	000 - 255
		Couleur	000 - 255
		Cyan	000 - 255
		Cyan de précision	000 - 255
		Magenta	000 - 255
		Magenta de précision	000 - 255
		Jaune	000 - 255
		Jaune de précision	000 - 255
		Roue de couleur virtuelle	000 - 255
		Gobo	000 - 255
		Gobo Rotation	000 - 255
		Gobo Rotation de précision	000 - 255
		Gobo2	000 - 255
		Prisme	000 - 255
		Rotation du prisme 000 - 255
		Prisme rotation de précision	000 - 255
		Zoom	000 - 255
		Zoom de précision 000 - 255
		Iris 000 - 255
		Iris de précision 000 - 255
		Iris macro 000 - 255
		Mise au point 000 - 255
		Mise au point de précision	000 - 255
		Mise au point Auto 000 – 255
		Frost 000 – 255
		Animation 000 – 255
		Animation virtuelle 000 – 255
		Contrôle 000 – 255
	Informations projecteurs	Ver V2. XXXXXX
		Mode de fonctionnement	DMX
		Adresse DMX 001
		Température 025
		Heures projecteur 00000
		Heures utilisateur 00000
		Adresse IP 002.243.075.222
		Sous-masque 255.000.000.000
		UID 29B40E6XXXXX
		MAC	34.29.8F.82.4B.4A
	Informations ventilateurs	Vitesse BASE FAN 1	2000
		Vitesse DVENT2	2000
		Vitesse MVENT1	2000
		Vitesse ZVENT1	2000
		Vitesse ZVENT2	2000
		Vitesse ZVENT3	2000
		Vitesse AVENT1	2000
	Informations erreurs
	Informations canaux	Fréquence DMX	000
		Pan	000 – 255
		Pan de précision	000 – 255
		Tilt	000 – 255
		Tilt de précision	000 – 255
		Vitesse P/T	000 – 255
		Variateur	000 – 255
		Variateur de précision	000 – 255
		Volet	000 – 255
		Couleur	000 – 255
		Cyan	000 – 255
		Cyan de précision	000 – 255
		Magenta	000 – 255
		Magenta de précision	000 – 255
		Jaune	000 – 255
		Jaune de précision	000 – 255
		Roue de couleur virtuelle	000 – 255
		Gobo	000 – 255
		Gobo Rotation	000 – 255
		Gobo Rotation de précision	000 – 255
		Gobo2 000 – 255
		Prisme 000 – 255
		Rotation du prisme 000 – 255
		Prisme rotation de précision	000 – 255
		Zoom 000 – 255
		Zoom de précision 000 – 255
		Iris 000 – 255
		Iris de précision 000 – 255
		Iris macro 000 – 255
		Mise au point 000 – 255
		Mise au point de précision	000 – 255
		Mise au point Auto 000 – 255
		Frost 000 – 255
		Animation 000 – 255
		Animation virtuelle 000 – 255
		Contrôle 000 – 255

6.7. Options du menu principal

Le menu principal propose les 6 options suivantes :

Adresse DMX

Menu Réglages

Autonome

Mode de contrôle

Contrôle manuel

Informations

01) Appuyez sur les boutons HAUT/BAS pour naviguer dans le menu.01)
02) Appuyez sur le bouton ENTER pour ouvrir les sous-menus.02)

6.7.1. Adresse DMX

Dans ce menu, vous pouvez régler l'adresse de départ DMX de l'appareil.

01) Appuyez sur les boutons HAUT/BAS pour sélectionner l'adresse de départ DMX de l'appareil. La plage d'ajustement est comprise entre 001 et 512.
02) Appuyez sur la touche ENTER pour confirmer la sélection.02)

6.7.2. Menu Réglages

Dans ce menu, vous pouvez régler les paramètres de l'appareil.

01) Appuyez sur les touches HAUT/BAS pour parcourir les 23 options disponibles :01)

Settings Screen Reverse Pan Reverse Tilt Reverse Pan Angle Tilt Angle Auto Pan Invert Backlight Timer Dimmer Curve Dimmer Speed PWM Option WDMX Wireless Unlink DMX Fail Fans Network Setup Lock Code BL. O. P/T Move BL. O. Color Move BL. O. Gobo Move Service Menu Reset User Hours Reset Function Factory Settings AUTO NO NO 540 260 ON 30S Linear Smooth 4000Hz OFF NO Hold Auto Enter SET NO NO NO Enter NO

• Écran inversé : Faire pivoter le texte de l'afficheur de 180° lorsque l'appareil est monté à l'envers • (NON/OUI/AUTO). Si vous sélectionnez AUTO, le texte de l'afficheur pivote automatiquement de 180° lorsque l'appareil est retourné
• Inversion de pan : Désactiver/activer le sens de pan inversé (NON/OUI)
• Inversion de tilt : Désactiver/activer le sens de tilt inversé (NON/OUI)
• Angle de pan : 540°/360°/180°
• Angle de tilt : 260°/180°/90°
• Inversion automatique de pan : Inversion automatique de la direction du pan en fonction de la position de l'appareil (ON/OFF)

• Durée du rétro-éclairage : Régler le temps d'inactivité avant que l'afficheur ne s'éteigne (30 s/1 min/5 min/ON). Si vous sélectionnez ON, l'afficheur ne s'éteint pas
  • Courbe Variateur (veuillez consulter 6.7.2.1. Courbe Variateur)
  • Vitesse du variateur o : Vitesse du variateur o : Régler la vitesse du variateur (progressif/rapide)
  • Option PWM (veuillez consulter 6.7.2.2. Option PWM)
  • WDMX : Activer/désactiver le DMX sans fil (ON/OFF)

• Dissocier sans fil : Terminer la connexion entre l'appareil et le transmetteur (NON/OUI) •

• DMX Fail : Régler le comportement de l'appareil en cas de défaut DMX. Il y a 2 options : OFF (l'appareil éteint l'émission de lumière) et HOLD (l'appareil utilise le dernier signal DMX correctement reçu, ce qui garantit une performance ininterrompue)
• Ventilateurs (veuillez consulter 6.7.2.3. Ventilateurs)
• Configuration réseau (veuillez consulter 6.7.2.4. Configuration réseau)
• Code de verrouillage (veuillez consulter 6.7.2.5. Code de verrouillage)
• BL.O. P/T Mouvement : L'appareil éteint l'émission lumineuse lorsque les fonctions Pan/Tilt sont activées • (NON/OUI)
• BL.O. Mouvement de couleurs : L'appareil éteint l'émission de lumière pendant le mouvement de la roue de couleurs (NON/OUI)
• BL.O. BL.O.Gobo : L'appareil éteint l'émission de lumière pendant le mouvement de la roue de gobos (NON/OUI)
• Menu service (veuillez consulter 6.7.2.6. Menu service)
• Réinitialisation heures utilisateur : Réinitialisation du compteur de durée totale de fonctionnement (NON/OUI)
• Fonction réinitialisation (veuillez consulter 6.7.2.7. Fonction réinitialisation)
• Paramètres usine : Rétablir les paramètres d'usine par défaut (NON/OUI)

02) Appuyez sur la touche ENTER pour confirmer la sélection.

6.7.2.1. Courbe Variateur

Ce sous-menu permet de sélectionner la courbe de gradation.

01) Appuyez sur les boutons HAUT/BAS pour sélectionner l'une des 4 options :

• Linéaire
• Carré
• Carré inversé
• Courbe en S

02) Appuyez sur la touche ENTER pour confirmer.

6.7.2.2. Option PWM

Ce sous-menu permet de régler la fréquence PWM (modulation de largeur d'impulsion) des LED.

01) Appuyez sur les touches HAUT/BAS pour sélectionner l'une des 6 options :01)

• 600 Hz
  • 1200 Hz•
  • 2000 Hz•
  • 4000 Hz•
• 6000 Hz
  • 15000 Hz•

02) Appuyez sur la touche ENTER pour confirmer.02)

6.7.2.3. Ventilateurs

Ce sous-menu permet de régler les réglages du ventilateur.

01) Appuyez sur les touches HAUT/BAS pour parcourir les 4 options disponibles :01)

• Auto (Automatique) : La vitesse du ventilateur est automatique, en fonction de l'émission de lumière • sélectionnée
• Plein : La vitesse du ventilateur est maximale •
• Silencieux : La vitesse du ventilateur est silencieuse
• Studio : La vitesse du ventilateur est réglée pour une utilisation en studio. L'émission de lumière est réduite pour garantir une vitesse de ventilation réduite et constante

6.7.2.4. Configuration réseau

Ce sous-menu permet de régler les réglages réseau.

01) Appuyez sur les touches HAUT/BAS pour parcourir les 4 options disponibles :01)

NetWork Setup IP Mode Universal IP Address SubMask Manual 000 Enter Enter

- Mode IP : Configurer l'adresse IP manuellement ou automatiquement par un serveur réseau (DHCP)

• L'univers : Définir l'univers. La plage est de 000-255 pour Art-Net/001-256 pour sACN

• Adresse IP : Définir l'adresse IP
• Sous-masque : Définir le masque de sous-réseau

02) Appuyez sur la touche ENTER pour confirmer la sélection.
03) Appuyez sur les boutons HAUT/BAS pour augmenter/diminuer la valeur.
04) Appuyez sur la touche ENTER pour confirmer la sélection.

6.7.2.5. Code de verrouillage

Ce sous-menu permet de définir un code de verrouillage personnel ou de modifier le code de verrouillage actuel.

01) Appuyez sur les touches HAUT/BAS pour insérer le code maître : 6468 :01)

6468 × MENU ✓ ENTER

02) Appuyez sur la touche ENTER pour confirmer.02)
03) Appuyez sur les touches HAUT/BAS pour sélectionner le mode souhaité. Il y a 2 options :03)

• Activer le code de verrouillage : Activer le code de verrouillage (NON/OUI)
• Saisir le code de verrouillage (veuillez consulter 6.7.2.5.1. Saisir le code de verrouillage)

6.7.2.5.1. Saisir le code de verrouillage

Dans ce menu, vous pouvez régler les préréglages de lecture pour l'appareil.

01) Appuyez sur les touches HAUT/BAS pour augmenter/diminuer les valeurs afin de créer votre code personnel. Régler le code de verrouillage 0000-9999.
02) Appuyez sur la touche ENTER pour confirmer la sélection.02)

Si vous oubliez votre code personnel, vous pouvez toujours insérer le code maître : 6468, qui remplace votre code personnel.

6.7.2.6. Menu service

Dans ce sous-menu, vous pouvez effectuer des réglages précis de la position initiale de toutes les pièces mobiles ou modifier l'adresse MAC et le numéro d'identification RDM de l'appareil.

Remarque :

Si vous oubliez votre code de verrouillage personnel précédemment défini, vous pouvez toujours insérer le code maître : 6468, qui annule le code personnel.

01) Appuyez sur les touches HAUT/BAS pour insérer le code personnel ou, si vous l'avez oublié, insérez le code maître : 6468.
02) Sélectionnez ENTER pour confirmer.02)
03) Appuyez sur les touches HAUT/BAS pour parcourir les 23 options disponibles :03)

	Service Menu
PAN	088
TILT	128
COLOR	121
GOBO	123
GOBO ROTATE	128
GOBO2	128
ANIMATION	082
FOCUS-GOBO	116
FOCUS-GOBO2	116
ZOOM	166
PRISM	131
IRIS	157
FROST	079
CYAN	128
MAGENTA	128
YELLOW	128
DIMMER	128
MAC4	080
MAC5	008
MAC6	070
RDM ID4	112
RDM ID5	000
RDM ID6	138

04) Une fois que vous avez sélectionné l'option souhaitée, appuyez sur la touche ENTER pour confirmer la sélection.
05) Appuyez sur les touches HAUT/BAS pour ajuster les valeurs afin de modifier la position initiale de toutes les pièces mobiles, les adresses MAC et les numéros d'identification RDM de l'appareil. La plage de réglage est comprise entre 000 et 255.
06) Appuyez sur la touche ENTER pour confirmer la sélection.06)

6.7.2.7. Fonction réinitialisation

Ce sous-menu permet de réinitialiser les réglages de l'appareil.

01) Appuyez sur les touches HAUT/BAS pour parcourir les 6 options disponibles :01)

Reset Function Pan/Tilt Iris/Prism Color/CMY Gobo/Gobo Rotate Frost/Animation All NO NO NO NO NO

• Pan/Tilt : Réinitialiser Pan/Tilt (NON/OUI)
• Iris/Prisme : Réinitialiser Iris/Prisme (NON/OUI)
• Couleur/CMY : Réinitialiser Couleur CMY (NON/OUI)
  • Gobo/Gobo Rotation : Réinitialiser Gobo/Gobo Rotation (NON/OUI)
• Frost/Animation : Réinitialiser Frost/Animation (NON/OUI)
• Tous : Réinitialiser tous les réglages (NON/OUI)

02) Appuyez sur les touches HAUT/BAS pour sélectionner NON ou OUI. Si vous sélectionnez OUI, la fonction en question sera réinitialisée.

03) Appuyez sur la touche ENTER pour confirmer la sélection.03)

6.7.3. Autonome

Ce menu permet de régler le programme intégré.

Appuyez sur les touches HAUT/BAS pour lancer l'un des 9 programmes intégrés. L'afficheur affiche :

Stand Alone Program Number 1

6.7.4. Mode de contrôle

Ce menu permet de définir le mode de contrôle, la personnalité et la personnalité de l'utilisateur.

01) Appuyez sur les touches HAUT/BAS pour parcourir les 3 options disponibles :01)

• Mode de contrôle : DMX, WDMX, Art-Net, sACN
• Personnalité : Basique (25 canaux), Avancé (35 canaux), Utilisateur (jusqu'à 35 canaux)
• Personnalité utilisateur (veuillez consulter 6.7.4.1. Personnalité utilisateur)

02) Appuyez sur la touche ENTER pour confirmer la sélection.02)

6.7.4.1. Personnalité utilisateur

Dans ce menu, vous pouvez personnaliser l'appareil en changeant l'ordre des 35 canaux DMX et/ou en supprimant certains canaux. Ces fonctions sont les mêmes que les 35 canaux DMX de la personnalité Avancé. Pour plus d'informations, reportez-vous à la section Canaux DMX (veuillez consulter 6.8. Canaux DMX à la page 51).

01) Appuyez sur les touches HAUT/BAS pour parcourir les 35 options disponibles :

User Personality Pan 001 Pan Fine NO Tilt 002 Tilt Fine NO P/T Speed NO

02) Appuyez sur la touche ENTER pour confirmer la sélection.02)
03) Appuyez sur les touches HAUT/BAS pour augmenter/diminuer la valeur numérique afin d'attribuer un canal DMX à cette fonction. La plage d'ajustement est comprise entre 001 et 035. Sélectionnez NON si vous souhaitez exclure une fonction.
04) Appuyez sur la touche ENTER pour confirmer la sélection.04)

6.7.5. Contrôle manuel

Dans ce menu, vous pouvez définir le test automatique ou le test manuel.

01) Appuyez sur les touches HAUT/BAS pour parcourir les 2 options disponibles :01)

Manual Control Auto Test Apply Manual Test Enter

• Test Auto (veuillez consulter 6.7.5.1. Test Auto)
• Test manuel (veuillez consulter 6.7.5.2. Test manuel)
  02) Appuyez sur la touche ENTER pour confirmer la sélection.02)

6.7.5.1. Test Auto

Ce sous-menu permet d'effectuer un test automatique des fonctions de l'appareil.

(Si vous avez sélectionné Test auto dans le menu précédent et appuyé sur la touche ENTRÉE) L'appareil lance automatiquement un test automatique des fonctions de l'appareil et l'afficheur affiche :

Auto Test Auto Test ...

6.7.5.2. Test manuel

Dans ce sous-menu, vous pouvez tester chaque fonction de l'appareil individuellement ou en groupe.

Il est possible de personnaliser l'appareil en modifiant manuellement la valeur de chaque fonction. Ces fonctions sont les mêmes que les 35 canaux DMX de la personnalité Avancé. Pour plus d'informations, reportez-vous à la section Canaux DMX (veuillez consulter 6.8. Canaux DMX à la page 51).

01) Appuyez sur les touches HAUT/BAS pour parcourir les 35 options disponibles :01)

Manual Test Pan 000 Pan Fine 000 Tilt 000 Tilt Fine 000 P/T Speed 000

02) Appuyez sur la touche ENTER pour confirmer la sélection.02)
03) Appuyez sur les touches HAUT/BAS pour ajuster les valeurs afin de tester chaque fonction de l'appareil individuellement ou en groupe. La plage d'ajustement est comprise entre 000 et 255.
04) Appuyez sur la touche ENTER pour confirmer la sélection.04)

6.7.6. Informations

Ce menu permet de visualiser les paramètres de l'appareil.

01) Appuyez sur les touches HAUT/BAS pour parcourir les 4 options disponibles :01)

Information Fixture Info Fan Info Error Info Channel Info Check Check Check Check

- Informations projecteurs (veuillez consulter 6.7.6.1. Informations projecteurs)

• Informations ventilateurs (veuillez consulter 6.7.6.2. Informations ventilateurs)
• Informations erreurs (veuillez consulter 6.7.6.3. Informations erreurs)
• Informations canaux (veuillez consulter 6.7.6.4. Informations canaux)

02) Appuyez sur la touche ENTER pour confirmer la sélection.02)

6.7.6.1. Informations projecteurs

Dans ce sous-menu, vous pouvez voir la version du micrologiciel actuellement installé, le mode de fonctionnement, l'adresse DMX et d'autres paramètres de l'appareil.

Appuyez sur les touches HAUT/BAS pour voir tous les paramètres disponibles.

Fixture Info Ver V2. XXXXXX Running Mode DMX DMX Address 001 Temperature 064 Fixture Hours 00000 User Hours 00000 IP Address 002.080.008.070 SubMask 255.000.000.000 UID 29B40E6XXXXX MAC 34.29.8F.82.4B.4A

• Ver.: Affiche la version actuelle du logiciel
• Mode de fonctionnement : Affiche le mode de fonctionnement actuel
• Adresse DMX : Affiche l'adresse DMX actuelle •
• Température : Affiche la température actuelle
• Heures d'ouverture : Indique le nombre total d'heures de fonctionnement de l'appareil

• Heures utilisateur : Indique le nombre total d'heures de fonctionnement de l'appareil pour la journée en cours

• Adresse IP : Affiche l'adresse IP actuelle

• Sous-masque : Affiche l'adresse du sous-masque actuel
• UID₀: Affiche l'adresse UID de l'appareil
  • • MAC : Affiche l'adresse MAC actuelle

6.7.6.2. Informations ventilateurs

Ce sous-menu permet de visualiser les paramètres des ventilateurs et d'autres paramètres de l'appareil.

Appuyez sur les touches HAUT/BAS pour voir tous les paramètres disponibles.

←	Fan Info	^	✓
BASE FAN1 Speed		2220
DFAN2 Speed		5140
MFAN1 Speed		3860
ZFAN1 Speed		3988
ZFAN2 Speed		3172
ZFAN3 Speed		2899
AFAN1 Speed		0000

• Vitesse Base Fan 1 : Affiche la vitesse actuelle du base fan

• Vitesse DVENT2 : Affiche la vitesse actuelle du ventilateur de pan
• Vitesse MVENT1 : Affiche la vitesse actuelle du ventilateur de gobo

• Vitesse ZVENT1 : Affiche la vitesse actuelle du ventilateur interne
• Vitesse ZVENT2 : Affiche la vitesse actuelle du ventilateur CMY 2
• Vitesse ZVENT3 : Affiche la vitesse actuelle du ventilateur CMY 3
• Vitesse AVENT1 : Indique la vitesse actuelle du ventilateur de tête

6.7.6.3. Informations erreurs

Dans ce sous-menu, vous pouvez voir s'il y a des erreurs système.

Si vous avez sélectionné Informations erreurs et qu'il n'y a pas d'erreur, l'afficheur affiche :

Error Info No Error!

Remarque :

En cas de message d'erreur, cessez d'utiliser l'appareil et contactez votre revendeur Highlite International pour plus d'informations.

Pour plus d'informations sur la liste complète des messages d'erreur, voir Messages d'erreur. (veuillez consulter 7.1. Messages d'erreur à la page 61)

6.7.6.4. Informations canaux

Ce sous-menu permet de visualiser la valeur actuelle de tous les canaux d'entrée de signaux.

Appuyez sur les touches HAUT/BAS pour voir toutes les valeurs de canal actuelles.

Channel Info DMX Frequency 000 Pan 000 Pan Fine 000 Tilt 000 Tilt Fine 000 P/T Speed 000 Dimmer 000 Dimmer Fine 000

6.8. Canaux DMX

6.8.1. Vue d'ensemble des canaux DMX

Fonction	Basique 25 CAN	Avancé 35 CAN	Valeur DMX	Paramètres Par défaut		Mise en évidence
Pan	1 1 000 – 255			0^ - 540^	128
Pan de précision 16 bits	2 2 000 – 255			Positionnement de précision
Tilt	3 3 000 – 255			0^ - 260^	128
Tilt de précision 16 bits	4 4 000 – 255			Positionnement de précision
Vitesse Pan/Tilt		5 000 – 255		De rapide à lent	0
Variateur	5 6 000 – 255			0 – 100 %	0 255
Variateur de précision 16-bits		7 000 – 255		Réglage de précision
Stroboscope	6 8 000 – 255			Vérifier les détails de canal	6	6
Roue de couleurs	7 9 000 – 255			Vérifier les détails de canal	0	0
Cyan	8 10 000 – 255			0 – 100 %	0	0
Cyan 16-bits		11 000 – 255		Réglage de précision
Magenta	9 12 000 – 255			0 – 100 %	0	0
Magenta 16-bits		13 000 – 255		Réglage de précision
Jaune	10 14 000 – 255			0 – 100 %	0	0
Jaune 16-bits		15 000 – 255		Réglage de précision
CMY Macro	11 16 000 – 255			Vérifier les détails de canal	0	0
Roue de gobos rotatifs 1	12 17 000 – 255			Vérifier les détails de canal	0	0
Gobos indexables/rotatifs 1	13 18 000 – 255			Vérifier les détails de canal	128
Gobos indexables/rotatifs 1-16 bits		19 000 – 255		Réglage de précision
Roue de gobos statiques	14 20 000 – 255			Vérifier les détails de canal	0	0
Prisme (rond à 5 facettes)	15 21 000 – 255			Vérifier les détails de canal	0	0
Prisme rotatif	16 22 000 – 255			Vérifier les détails de canal	128
Prisme rotatif 16-bits		23 000 – 255		Réglage de précision
Zoom	17 24 000 – 255			Vérifier les détails de canal	128
Zoom 16-bits		25 000 – 255		Vérifier les détails de canal
Iris	18 26 000 – 255			Grand à petit	0
Iris 16-bits		27 000 – 255		Réglage de précision
Iris macro	19 28 000 – 255			Vérifier les détails de canal	0
Mise au point	20 29 000 – 255			De loin à près	128
Mise au point 16-bits		30 000 – 255		Réglage de précision
Mise au point Auto	21 31 000 – 255			Vérifier les détails de canal	0
Frost léger	22 32 000 – 255			0 – 100 %	0
Roue d'animation	23 33 000 – 255			Vérifier les détails de canal	0
Animation virtuelle	24 34 000 – 255			Vérifier les détails de canal	0
Contrôle	25 35 000 – 255			Vérifier les détails de canal	0

6.8.2. Basique (25 canaux), Avancé (35 canaux)

Basique25 CAN	Avancé35 CAN	Fonction Valeur Paramètres Couleur Type de contrôle
1	1	Pan 000 – 255 Réglage Pan 0°-540°
2	2	Pan de précision 000 – 255 Réglage Pan, 16 bits
3	3	Tilt 000 – 255 Ajustement du tilt 0°-260
4	4	Tilt de précision 000 – 255 Réglage Tilt, 16 bits
	5	Vitesse Pan/Tilt 000 – 255 De rapide à lent
5	6	Variateur 000 – 255 De faible à forte intensité (0– 100 %)
	7	Variateur de précision 000 – 255 Réglage de précision
6 8 Stroboscope			000 – 003 Aucune fonction
			004-006 Ouvrir étape
			007-066 Stroboscope synchronisé,de basse à hautefréquence		proportionnel
			067-127 Impulsion stroboscopique,de basse à hautefréquence		proportionnel
			128 – 188 Descente progressive, debasse à la haute fréquence		proportionnel
			189-249 Stroboscope aléatoire, debasse à haute fréquence		proportionnel
			250 – 255 Ouvrir étape
7 9 Roue de couleurs			000 – 006 Blanc
			007-012 Couleur 1 (ROUGE)	étape
			013-018 Couleur 2 (ROSE CLAIR)	étape
			019-024 Couleur 3 (AMBRE)	tape
			025-030 Couleur 4 (LAVANDEFONCÉ)	tape
			031-036 Couleur 5 (VERT PRIMAIRE)	tape
			037-042 Couleur 6 (AQUAMARIN)	tape
			043-048 Couleur 7 (CTO) étape
			049-054 Couleur 8 (BLEU CONGO)	tape
			055 – 069 Blanc + couleur 1	proportionnel
			070 – 084 Couleur 1 + couleur 2	proportionnel
			085 – 099 Couleur 2 + couleur 3	proportionnel
			100 – 114 Couleur 3 + couleur 4	proportionnel
			115 – 129 Couleur 4 + couleur 5	proportionnel
			130 – 144 Couleur 5 + couleur 6	proportionnel
			145 – 159 Couleur 6 + couleur 7	proportionnel
			160 – 174 Couleur 7 + couleur 8	proportionnel
			175 – 189 Couleur 8 + blanc	proportionnel
			190 – 221 Défilement de couleurs,rapide à lent		proportionnel
			222 – 223 Arrêt	tape
			224 – 255 Défilement inversé decouleurs, lent à rapide		proportionnel
8	10	Cyan 000 - 255 0-100%
	11	Cyan 16-bits 000 - 255 Réglage de précision
9	12	Magenta 000 - 255 0-100%
	13	Magenta 16-bits 000 - 255 Réglage de précision
10 14		Jaune 000 - 255 0-100%
	15	Jaune 16-bits 000 - 255 Réglage de précision
11 16	CMY Macro		000-009 Aucune fonction
			010-127 Préréglages CMY proportionnel
			128 - 255 Macro CMY, rapide à lent proportionnel
12 17		Roue de gobos rotatifs 1	000 - 004 Ouvrir	étape
			005-006 Gobo 1 (indexable)Astroïdes		étape
			007-008 Gobo 2 (indexable) Psycho	étape
			009-010 Gobo 3 (indexable) Brossé	étape
			011-012 Gobo 4 (indexable)Triangles		étape
			013-014 Gobo 5 (indexable)Baroque		étape
			015-016 Gobo 6 (indexable) Spirale étape
			017-018 Gobo 7 (indexable) Pierres	étape
			019-024 Ouvrir	étape
			025-026 Gobo 1 (rotatif)	étape
			027-028 Gobo 2 (rotatif)	étape
			029-030 Gobo 3 (rotatif)	étape
			031-032 Gobo 4 (rotatif)	étape
			033-034 Gobo 5 (rotatif)	étape
			035-036 Gobo 6 (rotatif)	étape
			037-038 Gobo 7 (rotatif)	étape
			039-044 Ouvrir	étape
			045-052 Agitation gobo 1, lent àrapide (indexable)		proportionnel
			053-060 Agitation gobo 2, lent àrapide (indexable)		proportionnel
			061-068 Agitation gobo 3, lent àrapide (indexable)		proportionnel
			069-076 Agitation gobo 4, lent àrapide (indexable)		proportionnel
			077-084 Agitation gobo 5, lent àrapide (indexable)		proportionnel
			085-092 Agitation gobo 6, lent àrapide (indexable)		proportionnel
			093-100 Agitation gobo 7, lent àrapide (indexable)		proportionnel
			101-124 Ouvrir	étape
			125-132 Agitation gobo 1, lent àrapide (rotatif)		proportionnel
			133-140 Agitation gobo 2, lent à rapide (rotatif)		proportionnel
			141-148 Agitation gobo 3, lent à rapide (rotatif)		proportionnel
			149-156 Agitation gobo 4, lent à rapide (rotatif)		proportionnel
			157-164 Agitation gobo 5, lent à rapide (rotatif)		proportionnel
			165-172 Agitation gobo 6, lent à rapide (rotatif)		proportionnel
			173-180 Agitation gobo 7, lent à rapide (rotatif)		proportionnel
			181-195 Ouvrir étape
			196-225 Défillement gobos CW, rapide à lent		proportionnel
			226-255 Défillement gobos CCW, lent à rapide		proportionnel
13 18		Roue de gobos 1 indexables/rotatifs		gobos indexables sélectionné - défini par CAN 13/19
			000 Aucune fonction
			001-255 Indexation des gobos de 0 à 360°		proportionnel
				gobos rotatifs sélectionné - défini par CAN 13/19
			000-014 Aucune fonction
			015-127 Rotation gobos CW, rapide à lent		proportionnel
			128 Arrêt étape
			129-241 Rotation gobos CCW, lent à rapide		proportionnel
			242-255 Pivotement de gobos, rapide à lent		proportionnel
	19	Roue de gobos 1 indexables/rotatifs 16-bits	000 - 255 Réglage de précision
14 20		Roue de gobos statiques	000 - 005 Ouvrir étape
			006-011 Gobo 1 (cercle) étape
			012-017 Gobo 2 (lignes radiales) étape
			018-023 Gobo 3 (rayons) étape
			024-029 Gobo 4 (torsadé) étape
			030-035 Gobo 5 (organique) étape
			036-041 Gobo 6 (points num.) étape
			042-047 Gobo 7 (vecteur) étape
			048-053 Gobo 8 (labyrinthe) étape
			054-059 Gobo 9 (branches)	étape
			060-063 Ouvrir étape
			064-069 Agitation gobo 1, lent à rapide		proportionnel
			070-075 Agitation gobo 2, lent à rapide		proportionnel
			076-081 Agitation gobo 3, lent à rapide		proportionnel
			082-087 Agitation gobo 4, lent à rapide		proportionnel
			088-093 Agitation gobo 5, lent à rapide		proportionnel
			094-099 Agitation gobo 6, lent à rapide		proportionnel
			100-105 Agitation gobo 7, lent à rapide		proportionnel
			106-111 Agitation gobo 8, lent à rapide		proportionnel
			112-117 Agitation gobo 9, lent à rapide		proportionnel
			118-127 Ouvrir étape
			128-191 Défilement gobos CW, rapide à lent		proportionnel
			192-255 Défilement gobos CCW, lent à rapide		proportionnel
15 21		Prisme (rond à 5 facettes)	000 - 004 Aucune fonction
			005-127 Effet de prisme (indice) étape
			128 - 255 Effet de prisme (rotation) étape
16 22	Prisme rotatif			indice de prisme sélectionné - défini par CAN 16/23
			000 Aucune fonction
			001-255 Indexation de prisme de 0 à 360°		proportionnel
				rotation de prisme sélectionné - défini par CAN 16/23
			000-014 Aucune fonction
			015-127 Rotation prisme CW, rapide à lent		proportionnel
			128 Arrêt étape
			129-241 Rotation prisme CCW, lent à rapide		proportionnel
			242-255 Pivotement de prisme, rapide à lent		proportionnel
	23	Prisme rotatif 16-bits 000 - 255 Réglage de précision
17 24		Zoom 000 - 255 Large à étroit
	25	Zoom 16-bits 000 - 255 Réglage de précision
18 26		Iris 000 - 255 Grand à petit
	27	Iris 16-bits 000 - 255 Réglage de précision
19 28	Iris macro		000-063 Aucune fonction

Basique25 CAN	Avancé35 CAN	Fonction Valeur Paramètres Couleur Type de contrôle
			064-127 Changement automatique,lent à rapide		proportionnel
			128-191 Ouverture lente fermeturerapide, lent à rapide		proportionnel
			192-255 Ouverture lente fermeturerapide, lent à rapide		proportionnel
20 29		Mise au point 000 – 255 De loin à près
	30	Mise au point 16-bits 000 – 255 Réglage de précision
21 31	Mise au point Auto		000 Aucune fonction
			001-011 0-5 m, mise au pointautomatique roue degobos 1		étape
			012-022 6 m, mise au pointautomatique roue degobos 1		étape
			023-033 7 m, mise au pointautomatique roue degobos 1		étape
			034-044 8 m, mise au pointautomatique roue degobos 1		étape
			045-055 9 m, mise au pointautomatique roue degobos 1		étape
			056-066 10 m, mise au pointautomatique roue degobos 1		étape
			067-077 12,5 m, mise au pointautomatique roue degobos 1		étape
			078-088 15 m, mise au pointautomatique roue degobos 1		étape
			089-099 17,5 m, mise au pointautomatique roue degobos 1		étape
			100-110 20-60 m, mise au pointautomatique roue degobos 1		étape
			111-127 Détection automatique dedistance roue de gobos 1		étape
			128-138 0-5 m, mise au pointautomatique roue degobos 2		étape
			139-149 6 m, mise au pointautomatique roue degobos 2		étape
			150-160 7 m, mise au pointautomatique roue degobos 2		étape

Basique25 CAN	Avancé35 CAN	Fonction Valeur Paramètres Couleur Type de contrôle
			161-171 8 m, mise au point automatique roue de gobos 2		étape
			172-182 9 m, mise au point automatique roue de gobos 2		étape
			183-193 10 m, mise au point automatique roue de gobos 2		étape
			194-204 12,5 m, mise au point automatique roue de gobos 2		étape
			205-215 15 m, mise au point automatique roue de gobos 2		étape
			216-226 17,5 m, mise au point automatique roue de gobos 2		étape
			227-237 20-60 m, mise au point automatique roue de gobos 2		étape
			238-255 Détection automatique de distance roue de gobos 2		étape
22 32		Frost léger 000 - 255 0-100% Frost léger
23 33	Roue d'animation		000-001 Aucune fonction
			002-126 Rotation animation CW, rapide à lent		proportionnel
			127-130 Arrêt proportionnel
			131-255 Rotation animation inversée, lent à rapide		proportionnel
24 34	Animation virtuelle		000-001 Aucune fonction
			002-126 Effet de secousse, rapide à lent		proportionnel
			127-130 Arrêt proportionnel
			131-255 Effet de fondu, lent à rapide proportionnel
25 35	Contrôle		000 - 004 Aucune fonction
			005-009 Inversion de pan étape
			010-014 Pan normal étape
			015-019 Inversion de tilt étape
			020-024 Tilt normal étape
			025-029 Inversion automatique de pan OFF		étape
			030-034 Inversion automatique de pan ON		étape
			035-039 BO PT OFF étape
			040-044 BO PT ON étape
			045-049 BO Couleur OFF étape
			050-054 BO Couleur ON	étape
			055-059 BO Gobo OFF	étape
Basique25 CAN	Avancé35 CAN	Fonction Valeur Paramètres Couleur Type de contrôle
			060-064 BO Gobo ON étape
			065-084 Réservé
			085-089 Ventilateurs Auto étape
			090-094 Ventilateurs Pleins étape
			095-099 Ventilateurs Silencieux étape
			100-104 Ventilateurs Studio (TV35) étape
			105-109 DMX Fail : Tenir étape
			110-114 DMX Fail : Off étape
			115-119 Mode variateur RAPIDE étape
			120-124 Mode variateur PROGRESSIF étape
			125-129 Réservé
			130-134 Variateur linéaire étape
			135-139 Variateur carré étape
			140-144 Variateur carré inversé étape
			145-149 Variateur courbe en S	étape
			150-154 PWM 600 Hz	étape
			155-159 PWM 1200 Hz	étape
			160-164 PWM 2000 Hz	étape
			165-169 PWM 4000 Hz	étape
			170-174 PWM 6000 Hz	étape
			175-179 PWM 15000 Hz	étape
			180-199 Réservé
			200-204 Réinitialiser P/T	étape
			205-209 Réinitialiser Iris/Prisme étape
			210-214 Réinitialiser Couleur	étape
			215-219 Réinitialiser Gobo/rotation Gobo		étape
			220-224 Réinitialiser zoom/mise au point		étape
			225-229 Réservé
			230-234 Réinitialiser Frost/Animation	étape
			235-239 Réinitialiser tout	étape
			240-244 Réservé	étape
			245-249 Réservé	étape
			250 - 255 Aucune fonction

6.9. Informations sur le RDM

Cet appareil prend en charge le RDM (veuillez consulter 6.9.2. PID (Parameter IDs) RDM pris en charge).

6.9.1. Détails RDM

• Identifiant du transpondeur : 29B4:0E6XXXXX
• Identifiant du fabricant : Infinity (Highlite International B.V.)
• Étiquette du fabricant : Infinity
  • Description du modèle : Furion S402 Spot
• Modèle ID : 230 (0E6 hexadécimal)
• Étiquette de l'appareil : Furion S402 Spot

Remarque :

L'identifiant d'un transpondeur RDM se compose de 3 parties :

• 1ère partie - 4 chiffres - Identifiant du fabricant •
- 2^nde partie - 3 chiffres - Identifiant du modèle
• 3ème partie - 5 chiffres - Identifiant unique •

Les identifiants des transpondeurs RDM de tous les produits de Highlite International commencent par les mêmes 4 chiffres. Les 7 premiers chiffres de l'identifiant du transpondeur RDM sont les mêmes pour chaque modèle. Les 5 derniers chiffres sont différents pour chaque appareil.

6.9.2. PID (Parameter IDs) RDM pris en charge

ID du paramètre RDM Valeur Obligatoire GET SET
PARAMÈTRES_PRIS_EN_CHARGE	0x0050 * *
PARAMETER_DESCRIPTION	0x0051 * *
DESCRIPTION_DU_MODÈLE_DE_L'APPAREIL	0x0080 *
ÉTIQUETTE_DU_FABRICANT	0x0081 *
ÉTIQUETTE_DE_L'APPAREIL	0x0082 * *
PARAMÈTRES_D'USINE_PAR_DÉFAUT	0x0090 * *
PERSONNALITÉ_DMX	0x00E0 * *
DESCRIPTION_DE_LA_PERSONNALITÉ_DMX	0x00E1 *
ADRESSE_DMX_DE_DÉPART	0x00F0 * * *
SENSOR_DEFINITION	0x0200 *
SENSOR_VALUE	0x0201 * *
COURBE	0x0343 * *
CURVE_DESCRIPTION	0x0344 * *
MODULATION_FREQUENCY	0x0347 * *
MODULATION_FREQUENCY_DESCRIPTION	0x0348 * *
DEVICE_HOURS	0x0400 * *
DISPLAY_INVERT	0x0500 * *
PAN_INVERT	0x0600 * *
TILT_INVERT	0x0601 * *
RÉINITIALISER_L'APPAREIL	0x1001			*

7. Dépannage

Ce guide de dépannage contient des solutions à des problèmes qui peuvent être réalisés par une personne quelconque. L'appareil ne contient pas de pièces réparables par l'utilisateur.

Toute modification non autorisée de l'appareil entraînera l'annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégâts matériels.

Confiez les réparations à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International au cas où la solution ne serait pas décrite dans le tableau.

Problème Cause(s) probable(s) Solution

L'appareil ne fonctionne pas du tout	L'appareil n'est pas alimenté	Assurez-vous que l'appareil est connecté à l'alimentation électrique et que les câbles sont branchésRemplacer le fusible (veuillez consulter8.3.1. Remplacement du fusibleà la page 64)
	Le fusible principal est grillé
L'appareil réagit de manière erratique	Les réglages d'usine de l'appareil ont été modifiés	Restaurez les paramètres d'usine de l'appareil (veuillez consulter6.7.2.7.Fonction réinitialisationà la page 46)
L'appareil ne répond pas au contrôle DMX	Le contrôleur n'est pas connectéConnectez le contrôleur
	Le signal est inversé. La SORTIE DMX du contrôleur 5 broches ne correspond pas à l'ENTRÉE DMX de l'appareil	Installez un câble inverseur de phase entre le contrôleur et l'appareil
	Le contrôleur est défectueuxEssayez d'utiliser un autre contrôleur
L'appareil répond de manière erratique au contrôle DMX	Les connexions sont défectueuses	Examinez les connexions et les câbles.Corriger les connexions défectueuses.Réparez ou remplacez les câbles endommagés
	La liaison de données n'est pas terminée par une fiche de terminaison de 120 Ω	Insérez un terminateur dans le connecteur de SORTIE DMX du dernier appareil de la liaison
	Adressage incorrect	Assurez-vous que les paramètres de l'adresse sont corrects
	Dans le cas d'une configuration comportant plusieurs appareils, l'un des appareils est défectueux et perturbe la transmission des données sur la liaison	Pour trouver l'appareil défectueux,débranchez tour à tour chaque appareil et vérifiez à l'état de la liaison de données.Répétez cette procédure jusqu'à ce que le fonctionnement normal soit rétabli
Pas de lumière ou les LED s'éteignent par intermittence	Les LED sont endommagées	Déconnectez l'appareil et contactez votre revendeur Highlite International, voir Maintenance corrective
	Les paramètres de puissance d'entrée de l'appareil ne correspondent pas à la tension et à la fréquence du courant alternatif local	Déconnectez l'appareil. Assurez-vous que le courant, la tension et la fréquence locaux correspondent à la tension, au courant et à la fréquence d'entrée spécifiés sur l'étiquette d'information de l'appareil
Pas de connexion sans fil	L'appareil n'est pas connecté au transmetteur, lorsque le voyant W-DMX sur l'afficheur de l'appareil est gris.	• Créez une connexion sans fil, voir• Connexion sans fil (veuillez consulter 5.4. Connexion sans fil)
	L'appareil essaie de se connecter à l'émetteur lorsque le voyant W-DMX clignote rapidement sur l'afficheur. Cela prendra 30 secondes.	• Créez une connexion sans fil, voir• Connexion sans fil (veuillez consulter 5.4. Connexion sans fil)
	Cet appareil ne peut pas recevoir un signal DMX sans fil et un signal DMX par câble en même temps.	• Retirez le câble DMX•

7.1. Messages d'erreur

Si l'un des messages d'erreur ci-dessous apparaît sur l'écran d'informations d'erreurs, cessez d'utiliser l'appareil et contactez votre revendeur local.

Pour plus d'informations, voir Informations erreurs (veuillez consulter 6.7.6.3. Informations erreurs à la page 50).

Code d'erreur Explication
Mise au point Erreur mise au point
Zoom Erreur zoom
Prisme erreur prisme
Gobo erreur roue de gobos rotatifs
Gobo.R erreur rotation gobos
Gobo2 erreur roue de gobos statiques
Couleur erreur roue de couleurs
Cyan Erreur cyan
Magenta Erreur magenta
Jaune Erreur jaune
X_cm erreur capteur magnétique pan
X_op	erreur optocoupleur pan
Y_cm erreur capteur magnétique tilt
Y_op	erreur optocoupleur tilt
CPU-A	Erreur CPU-A (afficheur)
CPU-B	Erreur CPU-B (Pan/tilt)
CPU-C	Erreur CPU-C (couleurs/gobos)
CPU-D	Erreur CPU-D (prisme)
CPU-E	Erreur CPU-E (gobo statique)
DVENT2	erreur ventilateur de tête 2
MVENT1	erreur ventilateur gobo 1
ZVENT1 erreur ventilateur interne 1
ZVENT2 erreur ventilateur CMY 2
ZVENT3 erreur ventilateur CMY 3
AVENT1	erreur ventilateur de tête
BASE FAN1	erreur base fan 1
R-OPEN	thermistance ouverte
R-SHORT	court-circuit thermistance

LED_HOT Surchauffe LED

8. Entretien

8.1. Consignes de sécurité pour la maintenance

DANGER Décharge électrique due à une tension dangereuse à l'intérieur de l'appareil

Débranchez l'alimentation électrique avant de procéder à l'entretien ou au nettoyage.

8.2. Maintenance préventive

Attention Avant chaque utilisation, examinez visuellement l'appareil pour déceler d'éventuels défauts.

Assurez-vous que :

• Toutes les vis utilisées pour l'installation de l'appareil ou de ses pièces sont bien serrées et ne sont pas oxydées.
• Les dispositifs de sécurité ne sont pas endommagés.
• Il n'y a pas de déformations sur les boîtiers, les fixations et les points d'installation.
• La lentille n'est ni fissurée, ni endommagée.
• Les câbles d'alimentation ne sont pas endommagés et ne semblent pas fragilisés.

8.2.1. Instructions pour le nettoyage

La lentille extérieure de l'appareil doit être nettoyée régulièrement afin d'optimiser la qualité de l'éclairage. La fréquence du nettoyage dépend des conditions du site où l'appareil est installé. Il sera nécessaire de nettoyer l'appareil plus fréquemment si des machines à fumée ou à brouillard sont utilisées sur le site. En revanche, le nettoyage pourra être réalisé moins fréquemment si l'appareil est installé dans un endroit bien ventilé. Pour déterminer la fréquence de nettoyage requise, examinez régulièrement l'appareil pendant les 100 premières heures de fonctionnement.

Pour nettoyer l'appareil, suivez les étapes ci-dessous :

01) Débranchez l'appareil de l'alimentation électrique.01)
02) Laissez l'appareil refroidir pendant au moins 15 minutes.02)
03) Retirez la poussière accumulée sur la surface externe en utilisant de l'air comprimé sec et une brosse03) douce.
04) Nettoyez la lentille avec un chiffon humide. Utilisez une solution détergente douce.04)
05) Séchez soigneusement la lentille avec un chiffon microfibre.05)
06) Nettoyez les connexions (DMX et autres) à l'aide d'un chiffon humide.06)

Attention

• Ne plongez l'appareil dans aucun liquide.
  • N'utilisez pas d'alcool ni de solvants.

Assurez-vous que les connexions sont complètement sèches avant de brancher l'appareil à l'alimentation électrique et à d'autres appareils.

8.3. Entretien correctif

L'appareil ne contient pas de pièces réparables par l'utilisateur. N'ouvrez pas l'appareil et n'effectuez aucune modification.

Confiez les réparations et l'entretien à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d'informations.

8.3.1. Remplacement du fusible

DANGER

Décharge électrique due à un court-circuit

• Ne court-circuitez pas l'interrupteur thermostatique ou les fusibles.
• Remplacez les fusibles uniquement par des fusibles du même type et de même calibre.

Les surtensions, les courts-circuits ou une alimentation électrique incorrecte peuvent faire griller un fusible. Si le fusible grille, l'appareil cessera de fonctionner. Dans ce cas, suivez les étapes ci-dessous:

01) Débranchez l'appareil de l'alimentation électrique.01)
02) Laissez l'appareil refroidir pendant au moins 15 minutes.02)
03) Desserrez le couvercle du fusible à l'aide d'un tournevis et retirez le porte-fusible.03)
04) Si le fusible est brun ou peu clair, c'est qu'il est grillé. Retirez l'ancien fusible.04)
05) Insérez un nouveau fusible dans le porte-fusible. Assurez-vous que le type et le calibre du fusible de05) remplacement sont les mêmes que ceux spécifiés sur l'étiquette informative du produit.
06) Replacez le porte-fusible dans l'ouverture et resserrez le couvercle du fusible.06)

8.3.2. Évacuation de l'eau de condensation

L'appareil Furion S402 Spot est certifiée IP65. L'appareil est résistant aux intempéries. Si l'appareil est exposé à des conditions d'humidité extrême pendant son utilisation, de la condensation peut s'accumuler à l'intérieur de l'appareil. Cela peut également se produire pendant le transport, si l'appareil est exposé à des variations de température extrêmes.

Si de la condensation s'accumule à l'intérieur de l'appareil, suivez les étapes ci-dessous pour la faire disparaître :

01) Retirez avec précaution les évents de protection (07+08) et le bouchon de vidange (02) à l'aide d'une clé (16 mm).
02) Laissez l'appareil fonctionner avec la lampe à pleine puissance pendant 60 minutes.02)
03) Laissez l'appareil refroidir pendant 30 minutes.03)
04) Remettez en place les évents de protection (07+08) et le bouchon de vidange (02). Veillez à ne pas trop les serrer.

Figure 20

infty

9.1. Instructions pour la désinstallation

AVERTISSEMENT Une désinstallation incorrecte peut entraîner des blessures graves et des dégâts matériels.

• Laissez l'appareil refroidir avant de le démonter.
- Débranchez l'alimentation électrique avant de procéder à la désinstallation.
- Lors de la désinstallation et du démontage de l'appareil, respectez toujours les réglementations nationales et spécifiques au site.
- Portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site.

9.2. Instructions pour le transport

• Si possible, réutilisez l'emballage d'origine pour transporter l'appareil.
• Respectez toujours les instructions de manipulation imprimées sur l'extérieur du carton, comme : « Manipuler avec précaution », « Ce côté vers le haut », « Fragile ».

9.3. Stockage

• Nettoyez l'appareil avant de le ranger sur (veuillez consulter 8.2.1. Instructions pour le nettoyage à la page 63).
• Rangez l'appareil dans son emballage d'origine, si possible.

10. Élimination

Élimination correcte de ce produit

Déchets d'équipements électriques et électroniques

Ce symbole sur le produit, son emballage ou ses documents, indique que le produit ne doit pas être traité comme un déchet ménager. Débarrassez-vous de ce produit le déposant dans un point de collecte spécialisé dans le recyclage des équipements électriques et

électroniques. Cela permet d'éviter toute pollution de l'environnement ou d'éventuelles blessures corporelles dues à une élimination incontrôlée des déchets. Pour obtenir des informations plus détaillées sur le recyclage de ce produit, contactez les autorités locales ou le distributeur agréé.

11. Approbation

CE UK CA

Par la présente, Highlite International déclare que l'appareil Furion S402 Spot, code produit 41450, est conforme à la directive 2014/53/EU (RED – directive relative aux équipements radio).

Le texte intégral de la déclaration de conformité est disponible sur la page du produit concerné sur le site Web de Highlite International (www.highlite.com).
