Monarch HG 8x30 - Jumelles NIKON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles à prisme en toit
Marque	Nikon
Modèle	Monarch HG 8x30
Grossissement	8x
Diamètre effectif de l'objectif	30 mm
Champ angulaire de vision réel	8,3°
Champ angulaire de vision apparent	60,3°
Champ de vision à 1 000 m	145 m
Pupille de sortie	3,8 mm
Luminosité relative	14,4
Dégagement oculaire	16,2 mm
Distance minimale de mise au point	2 m
Réglage dioptrique	Oui, avec verrouillage
Écart interpupillaire	56 – 74 mm
Étanchéité	Oui, jusqu'à 5 m pendant 10 min, rempli d'azote
Dimensions (L × l × h)	119 × 126 × 47 mm
Poids	450 g
Alimentation	Aucune (optique)
Fonctions principales	Mise au point centrale, réglage dioptrique, œilletons rétractables
Entretien	Nettoyage des lentilles avec aérosol à distance ≥30 cm, essuyer humidité, entretien par revendeur agréé
Sécurité	Ne pas regarder le soleil, ne pas utiliser sous l'eau, éviter les chocs
Pièces détachées et réparabilité	Capuchons d'objectif, bague en caoutchouc, bandoulière, étui ; entretien par revendeur agréé
Informations générales	Notice disponible en PDF, questions utilisateurs possibles

FOIRE AUX QUESTIONS - Monarch HG 8x30 NIKON

Comment régler la dioptrie sur les jumelles Monarch HG 8x30 ?

Soulevez la bague dioptrique pour la déverrouiller, tournez-la pour ajuster la netteté de l'œil droit, puis repoussez-la vers le bas pour la verrouiller.

Puis-je utiliser ces jumelles avec des lunettes ?

Oui, rétractez complètement les œilletons pour que vos lunettes soient près des oculaires. Si vous ne portez pas de lunettes, déployez les œilletons.

Comment nettoyer les lentilles des jumelles ?

Utilisez un aérosol dépoussiérant à au moins 30 cm de la surface, en bougeant l'aérosol. Essuyez ensuite délicatement avec un chiffon doux si nécessaire.

Les jumelles sont-elles étanches ?

Oui, elles supportent une immersion jusqu'à 5 mètres pendant 10 minutes. Elles sont remplies d'azote pour éviter la condensation.

Comment régler l'écart interpupillaire ?

Pliez les deux tubes autour de l'axe central jusqu'à obtenir un seul cercle lumineux. L'écart se situe entre 56 et 74 mm.

Que faire si les jumelles s'embuent ?

L'azote interne limite la buée. Si cela persiste, vérifiez que les joints sont intacts et contactez un revendeur agréé.

Comment attacher la bandoulière ?

Passez la bandoulière dans les anneaux des deux tubes comme indiqué dans la notice, en évitant de la tordre.

Quels accessoires sont fournis ?

Les jumelles sont livrées avec un capuchon d'oculaire, deux capuchons d'objectif, deux bagues d'objectif en caoutchouc, un étui et une bandoulière.

Comment utiliser les capuchons d'objectif rabattables ?

Fixez-les de sorte que les charnières permettent une ouverture vers le bas. Laissez les capuchons d'oculaire pendre du côté gauche de la bandoulière.

Où trouver le numéro de série des jumelles ?

Le numéro de série se trouve généralement sur le tube ou sous l'étui. Consultez la notice pour l'emplacement exact.

MODE D'EMPLOI Monarch HG 8x30 NIKON

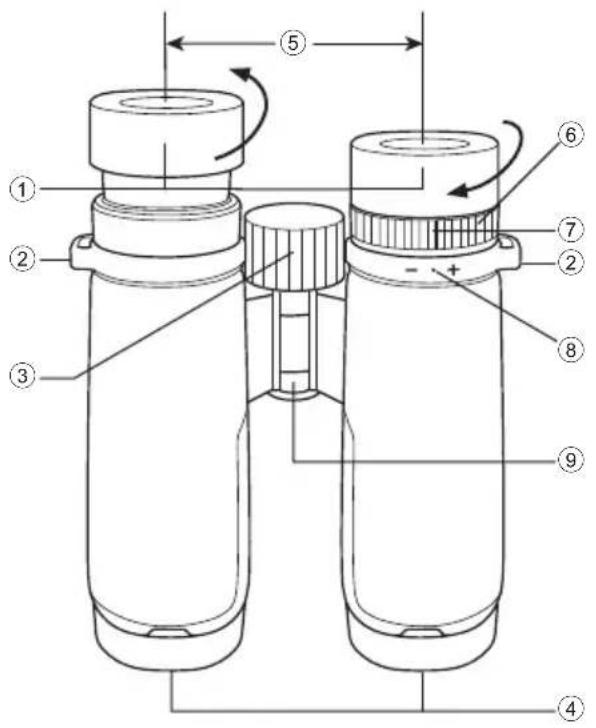

① Écrou ② Écrou pour courroie ③ Bague de mise au point ④ Lentille de l'objectif ⑤ Distance interpupillaire ⑥ Bague dioptrique ⑦ Index dioptrique ⑧ Position de 0 (zéro) dioptrique ⑨ Axe central

Éléments fournis

Jumelles × 1

Capuchon d'oculaire × 1

Capuchons d'objectif × 2

Bague d'objectif en caoutchouc × 2

Étui × 1

Bandoulière × 1

Pour savoir dans quel sens tourner les œilletons, veuillez vous reporter à la figure de la page 17.

• Si vous portez des lunettes, utilisez les œilletons complètement rétractés e rétraction complète.
• Si vous ne portez pas de lunettes, utilisez les œilletons en extension complète 'extension complète.

Réglage dioptrique et mécanisme de verrouillage

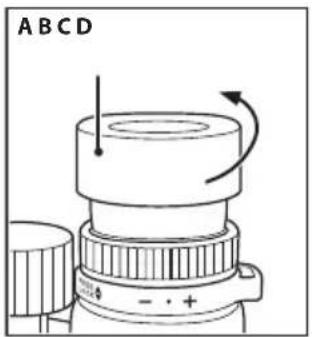

1. Lorsque vous utilisez du 8×30/10×30, tournez l'œilleton comme illustré en (A) pour le tirer. Lorsque vous utilisez du 8×42/10×42, reportez-vous au point 2.

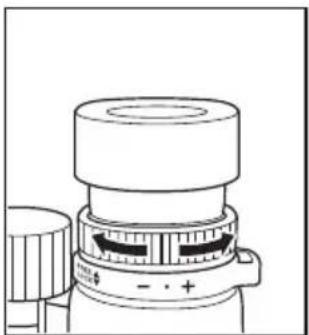

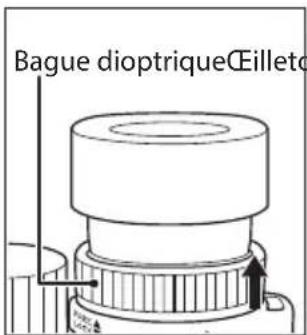

2. Soulevez la bague dioptrique comme illustré en (B) pour la déverrouiller. Effectuez le réglage dioptrique en la tournant dans le sens des aiguilles d'une montre ou dans le sens inverse (C).
3. Une fois le réglage dioptrique effectué du côté droit, repoussez la bague vers le bas comme illustré en (D) pour la verrouiller.

Bandoulière

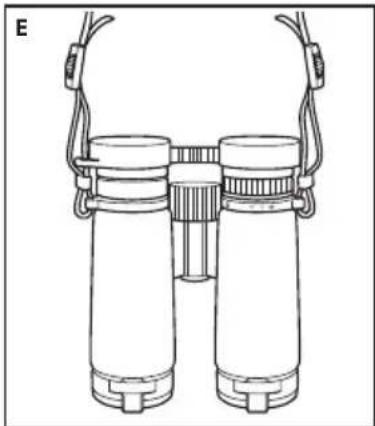

Attachez la bandoulière comme illustré en (E), en faisant bien attention à ce que la courroie ne s'entortille pas.

Capuchons d'objectif rabattables

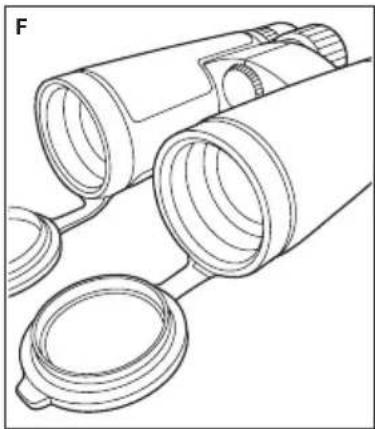

Attachez les capuchons d'objectif comme illustré en (F), en veillant à ce que leurs charnières permettent une ouverture vers le bas du tube (correctement montés d'origine).

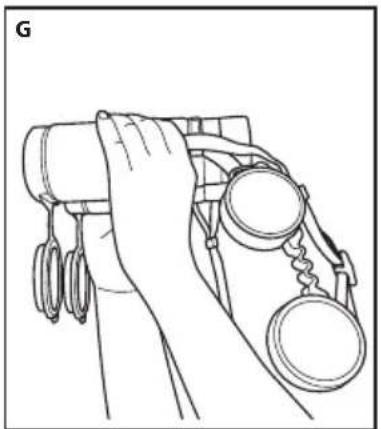

Retirez les capuchons des oculaires, puis laissez-les pendre du côté gauche de la bandoulière comme illustré en (G).

Bague d'objectif en caoutchouc

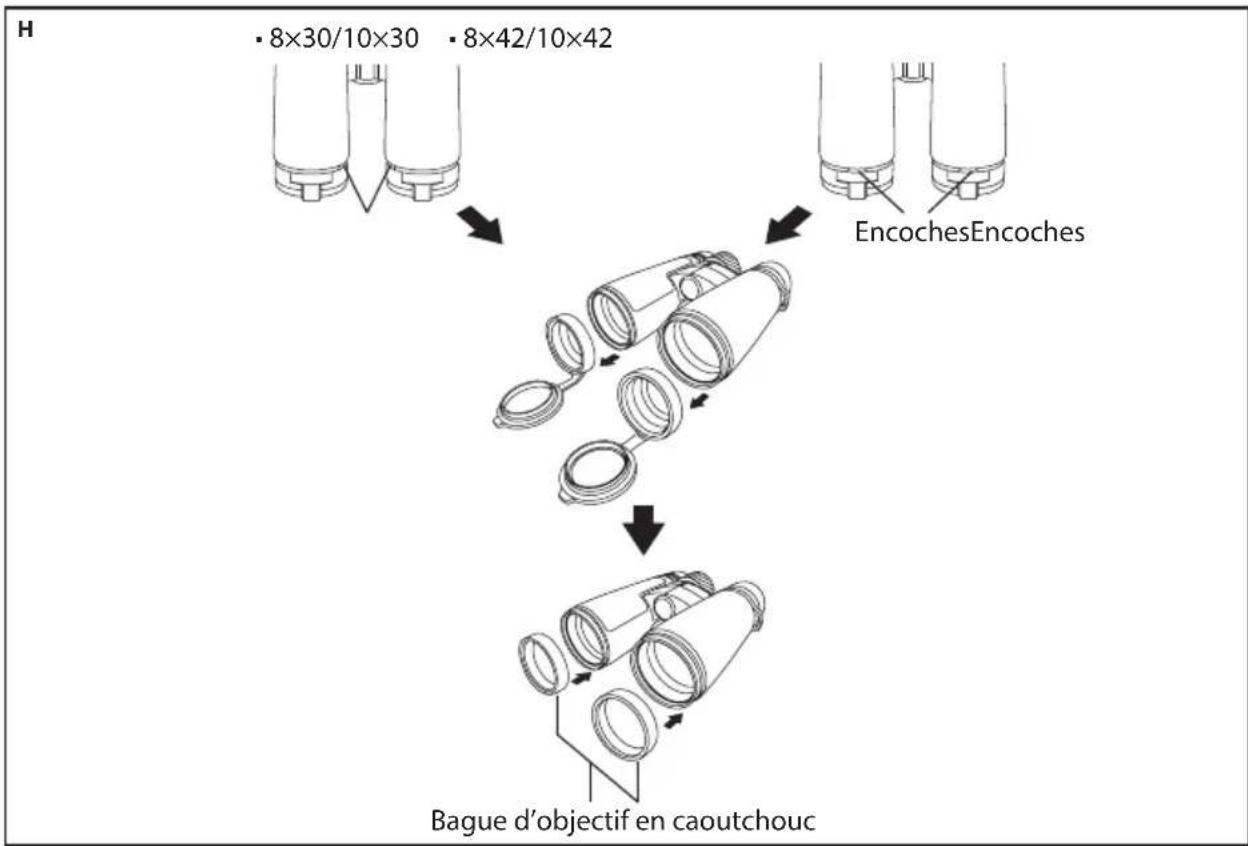

Vous pouvez insérer les doigts dans les encoches pour retirer les capuchons d'objectif et pour fixer les bagues d'objectif en caoutchouc à titre d'accessoires de rechange (H). Si vous entreposez les jumelles dans l'étui en laissant les bagues d'objectif en caoutchouc en place, de la poussière ou de la saleté peuvent se déposer sur les objectifs.

Caractéristiques

Type : jumelles à prisme en toit et mise au point centrale
Modèle	8×30 10×30	8×42 10×42
Grossissement (×)	8 10 8 10
Diamètre effectif de l’objectif (mm)	30 30 42 42
Champ angulaire de vision (réel) (°)	8,3 6,9 8,3	6,9
Champ angulaire de vision (apparent) (°)*	60,3 62,2 60,3 62,2
Champ de vision à 1 000 m/yards (m/pieds)	145/435 121	/362 145/435 121	/362
Pupille de sortie (mm)	3,8 3,0 5,3	4,2
Luminosité	14,4 9,0 28,1	17,6
Dégagement oculaire (mm)	16,2 15,2 17,8	17,0
Distance minimale de mise au point (m/pieds)	2/6,6 2/6,6	2/6,6 2/6,6
Longueur (mm/pouces)	119/4,7 119	/4,7 145/5,7	145/5,7
Largeur (mm/pouces)	126/5,0 126	/5,0 131/5,2	131/5,2
Épaisseur (mm/pouces)	47/1,9 47/1	9 56/2,2	56/2,2
Poids (g/oz)	450/15,9 450	/15,9 665/23,5	680/24,0
Réglage de l’écart interpupillaire (mm/pouces)	56-74	56-74	56-74	56-74
	2,2-2,9	2,2-2,9	2,2-2,9	2,2-2,9
Structure	Étanche (jusqu’à 5 m (16,4 pieds) pendant 10 minutes) et remplie d’azote

* Ce nombre est calculé par la formule [ ' = × ] où champ de vision apparent = 2', grossissement =, champ de vision réel = 2

• Tous les modèles illustrés sont étanches et leur système optique ne subira aucun dégât s'ils sont submergés ou s'ils tombent dans l'eau jusqu'à une profondeur maximale de 5 m (16,4 pieds) et pendant 10 minutes.
• Elles sont utilisables sous forte humidité, poussière et pluie sans risques de dommages. • La conception à injection d'azote les rend résistantes à la condensation et aux moisissures.

Observez les règles suivantes à l'emploi de ces produits :

• Les jumelles ne doivent pas être utilisées sous l'eau. Ne les passez pas non plus sous de l'eau sous forte pression, de l'eau courante par exemple.
• Toute humidité doit être essuyée avant d'ajuster les parties mobiles de ces produits pour éviter tout dégât et pour des raisons de sécurité.

Pour maintenir vos jumelles en excellent état, il est recommandé de les faire entretenir régulièrement par un revendeur agréé.

CONSIGNE POUVANT VARIER LOCALEMENT > WWW.CONSIGNESDETRI.FR

Nettoyage des lentilles

Lorsque vous utilisez un système de nettoyage de la poussière de type aérosol pour nettoyer les lentilles des jumelles, veillez à tenir l'aérosol à la verticale et à au moins 30 cm (11,8 pouces) de la surface de la lentille, tout en bougeant l'aérosol pour éviter de concentrer le liquide vaporisé sur un point précis.

• Les spécifications et la conception sont sujettes à modification sans préavis.
• Aucune section du manuel ne peut être reproduite, transmise, transcrite ou enregistrée dans un système d'enregistrement, ou traduite dans une autre langue, sous quelque forme que ce soit, sans l'autorisation écrite préalable de Nikon.
