462423 - Hotte BROAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	Broan
Modèle	462423
Dimensions	Standard pour installation sous armoire
Poids	Environ 10 kg
Alimentation électrique	120 V, 60 Hz, mise à la terre requise
Cordon d'alimentation	36 po (91 cm) avec fiche de terre et connecteur
Fonctions principales	Extraction des fumées et odeurs, éclairage intégré
Installation	Sous armoire, nécessite une prise avec mise à la terre
Entretien et nettoyage	Nettoyer régulièrement les filtres à graisse et les surfaces
Sécurité	Mise à la terre obligatoire pour éviter les chocs électriques
Pièces détachées et réparabilité	Cordon de connexion, plaque anti-rotation et capuchons inclus
Compatibilité	Séries Broan, NuTone et Kenmore spécifiques (voir notice)
Certification	cULus
Méthode de montage	Sous armoire
Type de filtre	Filtres à graisse lavables
Éclairage	Ampoule non spécifiée (halogène ou LED selon version)
Matériau	Finition acier inoxydable (estimation)
Contrôle	Commande par interrupteur (estimation)

FOIRE AUX QUESTIONS - 462423 BROAN

Comment brancher le cordon d'alimentation de ma hotte Broan 462423 ?

Suivez les étapes dans la notice : retirez la pastille, fixez la plaque anti-rotation avec la bague, alignez et connectez le cordon. Assurez-vous que la hotte est débranchée avant toute intervention.

Pourquoi la mise à la terre est-elle importante ?

La mise à la terre réduit les risques de choc électrique en cas de court-circuit, en évacuant le courant vers la terre. Ne pas brancher sur une prise sans mise à la terre.

Puis-je utiliser une rallonge avec cette hotte ?

Non, n'utilisez pas de rallonge. Si le cordon est trop court, faites installer une prise à proximité par un électricien qualifié.

Quels modèles sont compatibles avec ce cordon de connexion ?

Le cordon est compatible avec les séries Broan (40000, 41000, etc.), NuTone (RL, ACS, etc.) et Kenmore (5094, 5104, etc.) listées dans la notice. Vérifiez votre numéro de modèle.

Où installer la prise de courant pour la hotte ?

L'emplacement recommandé est à l'intérieur de l'armoire au-dessus de la cuisinière, à l'écart de toute source de chaleur.

Que faire si mon cordon d'alimentation est trop court ?

Contactez un électricien qualifié pour installer une prise de courant avec mise à la terre plus proche de l'appareil. Ne jamais utiliser une rallonge.

Comment connecter les fils électriques du cordon ?

Connectez les fils noirs ensemble, les fils blancs ensemble, et le fil vert sous la vis de mise à la terre de la hotte. Utilisez une deuxième vis si la hotte a déjà une liaison interne.

Que contient l'ensemble de connexion fourni ?

L'ensemble comprend un câble de 36 po avec fiche et connecteur, une plaque anti-rotation avec bague de verrouillage, et deux capuchons de connexion.

Ce cordon est-il certifié ?

Oui, cet ensemble de cordon est certifié cULus pour les modèles listés. Les autres ensembles non listés ne sont pas certifiés.

Puis-je installer la hotte moi-même ?

L'installation électrique doit être effectuée par une personne compétente. Si vous n'êtes pas sûr des branchements, faites appel à un électricien qualifié.

MODE D'EMPLOI 462423 BROAN

Cet appareil doit comporter une mise à la terre. Dans l'éventualité d'un court-circuit, la mise à la terre réduit les risques de choc électrique en évacuant le courant dans un fil. Cette appareil est muni d'un cordon électrique avec fil de terre pour une prise de courant comportant une mise à la terre. La fiche doit être branchée dans une prise correctement installée et mise à la terre.

AVERTISSEMENT – Une mise à la terre inadéquate peut provoquer un choc électrique.

Consultez un électricien qualifié si vous ne comprenez pas parfaitement les instructions de mise à la terre, ou si vous ignorez si la prise de courant est correctement mise à la terre.

N'utilisez pas une rallonge. Si le cordon électrique est trop court, demandez à un électricien qualifié d'installer une prise à proximité de l'appareil.

Cet ensemble comprend ce qui suit:

(1) Câble de 36 po & fiche avec connecteur du cordon
(1) Plaque anti-rotation avec bague de verrouillage
(2) Capuchons de connexion

ATTENTION

POUR RÉDUIRE LES RISQUES DE FEU ET DE CHOC ÉLECTRIQUE, N'UTILISEZ CE CORDON DE CONNEXION POUR HOTTES DE CUISINE QU'AVEC LES SÉRIES DE MODÈLES CI-DESSOUS :

SÉRIES BROAN

SÉRIES NUTONE

40000, 41000, 42000,

RL, ACS, AR1,

43000, 46000, BCDF1,

AHDA1, AHSA1,

BCDJ1, BCSD1,

AVDF1, AVSF1 et

BCSEK1, BKDB1,

NPDP1

BKDEG1, BKSA1,

BKSH1, TEN1, TEN2,

BPDP1, ALT1, ALT2,

ALT3, CLDA1, CLDH1,

CLSC1, CRDE1,

CRSF1, SPE1, ALT4 et

BXT1

SÉRIES KENMORE

5094, 5104, 5134, 5164, 5184, 5324, 5334,

5128, 5139, 5141, 5129, 5126, 5135 et 5140

D'autres ensembles de connexion de câble ne sont pas certifiés cULus - à moins que les numéros de modèle soient listés.

EMPLACEMENT DE LA PRISE DE COURANT

Une prise de courant avec mise à la terre doit être située à un endroit où le câble électrique ne pourra entrer en contact avec une source de chaleur. L'intérieur de l'armoire, au-dessus de la cuisinière, est l'endroit le plus commun pour installer la prise de courant.

Ne pas brancher dans une prise si le câble peut entrer en contact avec une source de chaleur.

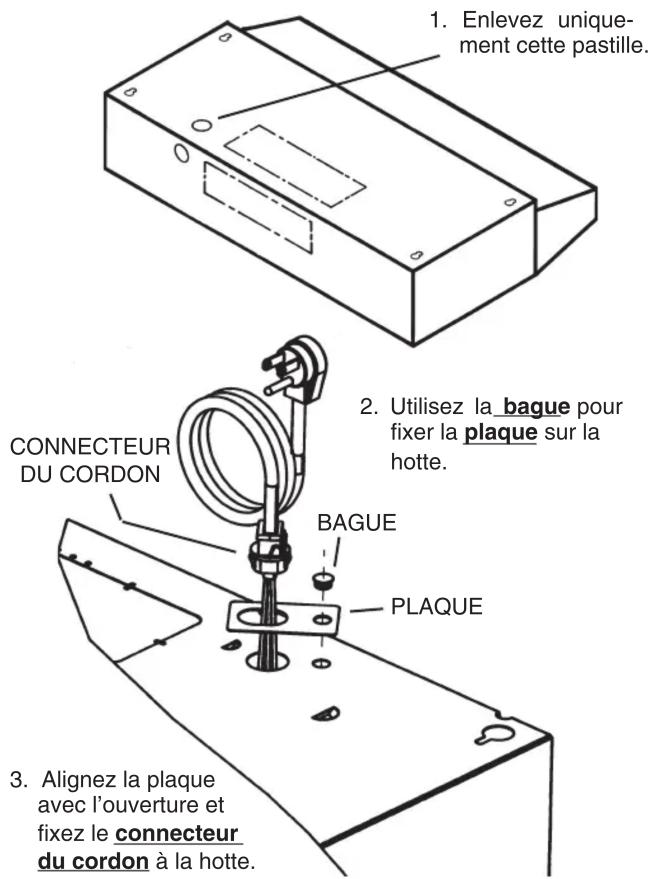

INSTALLATION DU CORDON

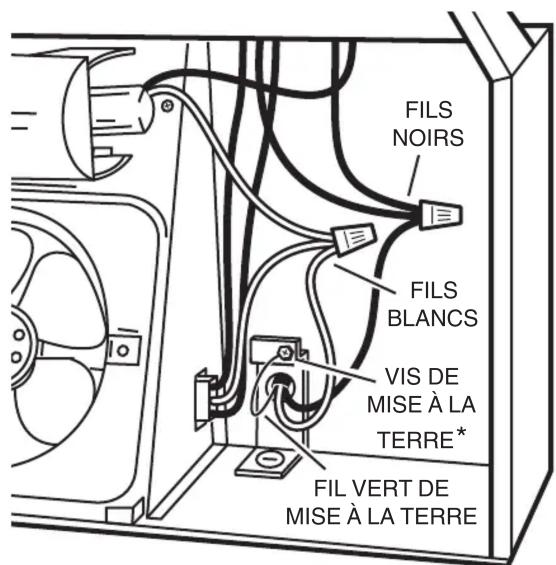

CÂBLAGE

1. Connectez les fils noirs ensemble, les fils blancs ensemble, et le fil vert de mise à la terre sous la vis de mise à la terre.
   * Si la hotte est munie d'une connexion interne de mise à la terre derrière la vis, UTILISEZ UNE DEUXIÈME VIS pour la mise à la terre du cordon.
