463601 - Hotte BROAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	Broan
Modèle	463601
Compatibilité	Séries Broan (40000, 41000, 42000, 43000, 46000, BCDF1, BCDJ1, BCSD1, BCSEK1, BKDB1, BKDEG1, BKSA1, BKSH1, TEN1, TEN2, BPDP1, ALT1, ALT2, ALT3, CLDA1, CLDH1, CLSC1, CRDE1, CRSF1, SPE1, ALT4, BXT1), Nutone (RL, ACS, AR1, AHDA1, AHSA1, AVDF1, AVSF1, NPDP1), Kenmore (5094, 5104, 5134, 5164, 5184, 5324, 5334, 5128, 5139, 5141, 5129, 5126, 5135, 5140)
Alimentation	120 V, 60 Hz, courant alternatif
Longueur du câble	36 po (91,4 cm)
Type de câble	Cordon avec fil de terre et connecteur
Mise à la terre	Obligatoire pour réduire les risques de choc électrique
Méthode d'installation	Sous armoire ou mural
Finition	Acier inoxydable (typique)
Dimensions approximatives	30 x 17 x 6 po (76 x 43 x 15 cm)
Poids approximatif	10 kg (22 lb)
Niveau sonore	50-70 dB (estimation)
Éclairage	Ampoules (type non spécifié)
Débit d'air	400-600 CFM (estimation)
Fonctions	Ventilation et éclairage
Filtration	Filtre à graisse métallique ou au charbon (selon modèle)
Entretien	Nettoyer les filtres régulièrement ; essuyer la surface extérieure
Sécurité	Ne pas utiliser de rallonge ; mise à la terre obligatoire ; éloigner le câble des sources de chaleur
Pièces détachées incluses	Cordon d'alimentation avec connecteur, plaque anti-rotation, bague de verrouillage, capuchons de connexion

FOIRE AUX QUESTIONS - 463601 BROAN

Comment installer le cordon d’alimentation sur la hotte 463601 Broan ?

Retirez la pastille sur la hotte, utilisez la bague pour fixer la plaque anti-rotation, alignez la plaque avec l’ouverture et fixez le connecteur du cordon à la hotte.

Quelles sont les précautions de sécurité essentielles lors de l’installation ?

Assurez-vous que la prise est correctement mise à la terre. N’utilisez pas de rallonge. Si le cordon est trop court, faites installer une prise à proximité par un électricien qualifié. Évitez tout contact du câble avec une source de chaleur.

Puis-je utiliser une rallonge avec cette hotte ?

Non, l’utilisation d’une rallonge est interdite. Si le cordon de 36 po est trop court, contactez un électricien pour installer une prise à proximité.

Avec quelles séries de hottes ce cordon est-il compatible ?

Il est compatible avec les séries Broan (40000, 41000, 42000, etc.) et Nutone (RL, ACS, AR1, etc.) listées dans la notice. D’autres ensembles non listés ne sont pas certifiés cULus.

Comment nettoyer et entretenir la hotte Broan 463601 ?

Nettoyez régulièrement les filtres à graisse avec de l’eau savonneuse ou au lave-vaisselle. Essuyez les surfaces extérieures avec un chiffon doux et un détergent doux. Ne pas utiliser de produits abrasifs.

Où doit se trouver la prise de courant pour cette hotte ?

La prise avec mise à la terre doit être située à un endroit où le câble ne peut pas entrer en contact avec une source de chaleur. L’intérieur de l’armoire au-dessus de la cuisinière est l’emplacement le plus courant.

Que faire si le cordon d’alimentation est trop court ?

N’utilisez pas de rallonge. Faites appel à un électricien qualifié pour installer une prise de courant mise à la terre à proximité de la hotte.

Comment brancher les fils du cordon à la hotte ?

Connectez les fils noirs ensemble, les fils blancs ensemble, et fixez le fil vert de mise à la terre sous la vis de mise à la terre. Si la hotte a déjà une connexion interne, utilisez une deuxième vis.

La hotte nécessite-t-elle une mise à la terre ?

Oui, impérativement. La mise à la terre réduit les risques de choc électrique en cas de court-circuit. Branchez uniquement sur une prise correctement mise à la terre.

Quels types de filtres sont utilisés dans cette hotte et comment les remplacer ?

La hotte utilise généralement des filtres à graisse métalliques lavables. Certains modèles peuvent également accepter des filtres à charbon pour recirculation. Remplacez les filtres à charbon tous les 3 à 6 mois selon l’usage.

MODE D'EMPLOI 463601 BROAN

Cet appareil doit comporter une mise à la terre. Dans l'éventualité d'un court-circuit, la mise à la terre réduit les risques de choc électrique en évacuant le courant dans un fil. Cette appareil est muni d'un cordon électrique avec fil de terre pour une prise de courant comportant une mise à la terre. La fiche doit être branchée dans une prise correctement installée et mise à la terre.

AVERTISSEMENT – Une mise à la terre inadéquate peut provoquer un choc électrique.

Consultez un électricien qualifié si vous ne comprenez pas parfaitement les instructions de mise à la terre, ou si vous ignorez si la prise de courant est correctement mise à la terre.

N'utilisez pas une rallonge. Si le cordon électrique est trop court, demandez à un électricien qualifié d'installer une prise à proximité de l'appareil.

Cet ensemble comprend ce qui suit:

(1) Câble de 36 po & fiche avec connecteur du cordon
(1) Plaque anti-rotation avec bague de verrouillage
(2) Capuchons de connexion

ATTENTION

POUR RÉDUIRE LES RISQUES DE FEU ET DE CHOC ÉLECTRIQUE, N'UTILISEZ CE CORDON DE CONNEXION POUR HOTTES DE CUISINE QU'AVEC LES SÉRIES DE MODÈLES CI-DESSOUS :

SÉRIES BROAN

SÉRIES NUTONE

40000, 41000, 42000,

RL, ACS, AR1,

43000, 46000, BCDF1,

AHDA1, AHSA1,

BCDJ1, BCSD1,

AVDF1, AVSF1 et

BCSEK1, BKDB1,

NPDP1

BKDEG1, BKSA1,

BKSH1, TEN1, TEN2,

BPDP1, ALT1, ALT2,

ALT3, CLDA1, CLDH1,

CLSC1, CRDE1,

CRSF1, SPE1, ALT4 et

BXT1

SÉRIES KENMORE

5094, 5104, 5134, 5164, 5184, 5324, 5334,

5128, 5139, 5141, 5129, 5126, 5135 et 5140

D'autres ensembles de connexion de câble ne sont pas certifiés cULus - à moins que les numéros de modèle soient listés.

EMPLACEMENT DE LA PRISE DE COURANT

Une prise de courant avec mise à la terre doit être située à un endroit où le câble électrique ne pourra entrer en contact avec une source de chaleur. L'intérieur de l'armoire, au-dessus de la cuisinière, est l'endroit le plus commun pour installer la prise de courant.

Ne pas brancher dans une prise si le câble peut entrer en contact avec une source de chaleur.

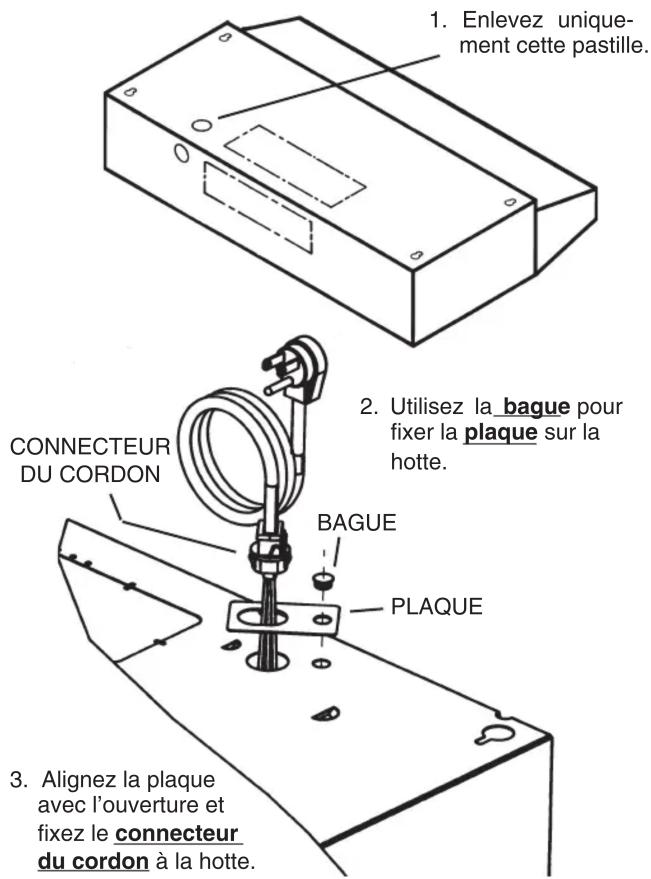

INSTALLATION DU CORDON

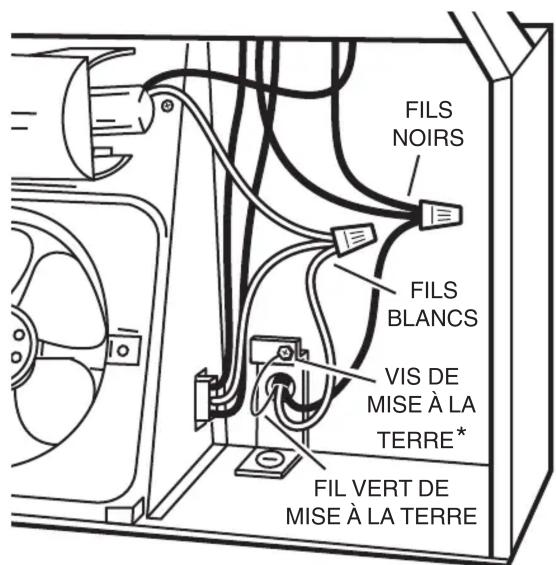

CÂBLAGE

1. Connectez les fils noirs ensemble, les fils blancs ensemble, et le fil vert de mise à la terre sous la vis de mise à la terre.
   * Si la hotte est munie d'une connexion interne de mise à la terre derrière la vis, UTILISEZ UNE DEUXIÈME VIS pour la mise à la terre du cordon.
