Type de produit	Hotte de cuisine
Marque	Broan
Modèle	463011
Alimentation	120 V, 60 Hz, avec mise à la terre
Cordon d'alimentation	Câble de 36 pouces avec fiche et connecteur de cordon
Accessoires inclus	Plaque anti-rotation avec bague de verrouillage, 2 capuchons de connexion
Compatibilité	Séries Broan (40000, 41000, 42000, 43000, 46000, RL, ACS, AR1, etc.), Nutone, Kenmore (modèles listés)
Certification	cULus (sous réserve de compatibilité avec les modèles listés)
Installation	Montage sous armoire, prise de courant à proximité de la hotte
Mise à la terre	Obligatoire - ne pas utiliser de rallonge
Branchement électrique	Connecter les fils noirs ensemble, les fils blancs ensemble, fil vert sous vis de terre
Utilisation	Intérieur uniquement
Sécurité	Ne pas brancher si le câble peut entrer en contact avec une source de chaleur
Entretien	Nettoyer régulièrement les filtres et surfaces
Réparabilité	Pièces détachées disponibles via le fabricant

FOIRE AUX QUESTIONS - 463011 BROAN

Comment installer le cordon d'alimentation sur la hotte Broan 463011 ?

Retirez la pastille protectrice. Fixez la plaque anti-rotation avec la bague de verrouillage. Alignez la plaque avec l'ouverture et fixez le connecteur du cordon à la hotte.

Comment brancher les fils électriques ?

Connectez les fils noirs ensemble, les fils blancs ensemble, et le fil vert de mise à la terre sous la vis de mise à la terre. Si la hotte possède une connexion interne, utilisez une deuxième vis pour la terre.

Quels modèles de hottes sont compatibles avec ce cordon ?

Ce cordon est compatible avec les séries Broan (40000, 41000, 42000, 43000, 46000, RL, ACS, AR1, etc.), Nutone (AHDA1, AHSA1, etc.) et Kenmore (5094, 5104, 5134, etc.). Consultez la liste complète dans la notice.

Puis-je utiliser une rallonge électrique ?

Non, n'utilisez pas de rallonge. Si le cordon est trop court, faites installer une prise à proximité par un électricien qualifié.

Où doit se trouver la prise de courant ?

Une prise avec mise à la terre doit être située à un endroit où le câble ne peut pas entrer en contact avec une source de chaleur. L'intérieur de l'armoire au-dessus de la cuisinière est l'emplacement le plus courant.

Que faire si la prise n'est pas mise à la terre ?

Consultez un électricien qualifié. Ne branchez pas l'appareil sur une prise non mise à la terre, car cela présente un risque de choc électrique.

Le cordon est-il certifié ?

Oui, ce cordon est certifié cULus lorsqu'il est utilisé avec les modèles de hottes listés dans la notice. D'autres ensembles non listés ne sont pas certifiés.

Comment nettoyer la hotte ?

Nettoyez régulièrement les filtres et les surfaces extérieures avec un chiffon doux et un détergent doux. Évitez les produits abrasifs.

Puis-je installer la hotte moi-même ?

Oui, si vous avez des connaissances de base en électricité. Sinon, faites appel à un professionnel pour le raccordement électrique et l'installation.

Où trouver des pièces détachées pour ce modèle ?

Les pièces détachées sont disponibles auprès du fabricant Broan ou de revendeurs agréés. Consultez le site officiel ou contactez le service client.

MODE D'EMPLOI 463011 BROAN

Cet appareil doit comporter une mise à la terre. Dans l'éventualité d'un court-circuit, la mise à la terre réduit les risques de choc électrique en évacuant le courant dans un fil. Cette appareil est muni d'un cordon électrique avec fil de terre pour une prise de courant comportant une mise à la terre. La fiche doit être branchée dans une prise correctement installée et mise à la terre.

AVERTISSEMENT – Une mise à la terre inadéquate peut provoquer un choc électrique.

Consultez un électricien qualifié si vous ne comprenez pas parfaitement les instructions de mise à la terre, ou si vous ignorez si la prise de courant est correctement mise à la terre.

N'utilisez pas une rallonge. Si le cordon électrique est trop court, demandez à un électricien qualifié d'installer une prise à proximité de l'appareil.

Cet ensemble comprend ce qui suit:

(1) Câble de 36 po & fiche avec connecteur du cordon
(1) Plaque anti-rotation avec bague de verrouillage
(2) Capuchons de connexion

ATTENTION

POUR RÉDUIRE LES RISQUES DE FEU ET DE CHOC ÉLECTRIQUE, N'UTILISEZ CE CORDON DE CONNEXION POUR HOTTES DE CUISINE QU'AVEC LES SÉRIES DE MODÈLES CI-DESSOUS :

SÉRIES BROAN

SÉRIES NUTONE

40000, 41000, 42000,

RL, ACS, AR1,

43000, 46000, BCDF1,

AHDA1, AHSA1,

BCDJ1, BCSD1,

AVDF1, AVSF1 et

BCSEK1, BKDB1,

NPDP1

BKDEG1, BKSA1,

BKSH1, TEN1, TEN2,

BPDP1, ALT1, ALT2,

ALT3, CLDA1, CLDH1,

CLSC1, CRDE1,

CRSF1, SPE1, ALT4 et

BXT1

SÉRIES KENMORE

5094, 5104, 5134, 5164, 5184, 5324, 5334,

5128, 5139, 5141, 5129, 5126, 5135 et 5140

D'autres ensembles de connexion de câble ne sont pas certifiés cULus - à moins que les numéros de modèle soient listés.

EMPLACEMENT DE LA PRISE DE COURANT

Une prise de courant avec mise à la terre doit être située à un endroit où le câble électrique ne pourra entrer en contact avec une source de chaleur. L'intérieur de l'armoire, au-dessus de la cuisinière, est l'endroit le plus commun pour installer la prise de courant.

Ne pas brancher dans une prise si le câble peut entrer en contact avec une source de chaleur.

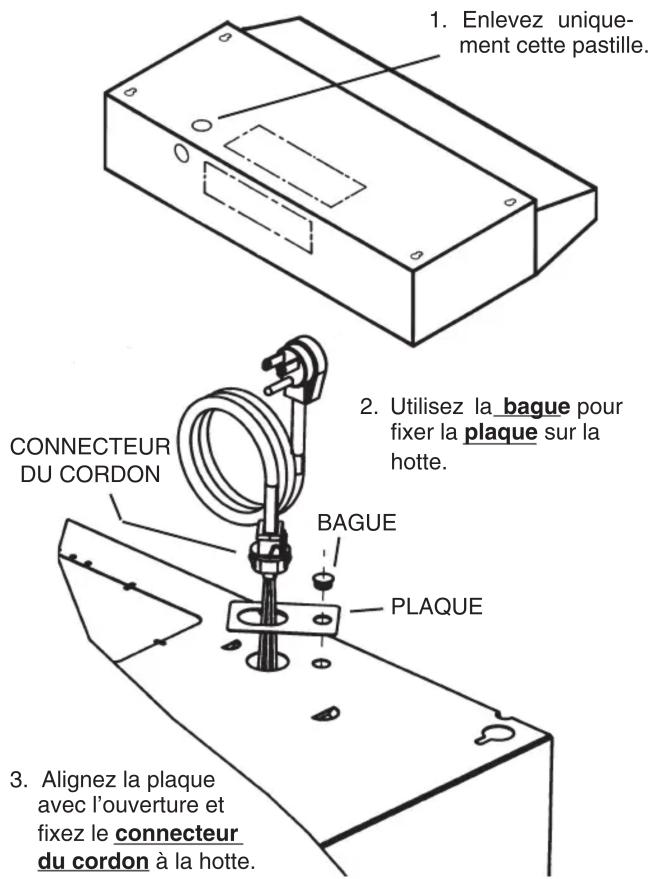

INSTALLATION DU CORDON

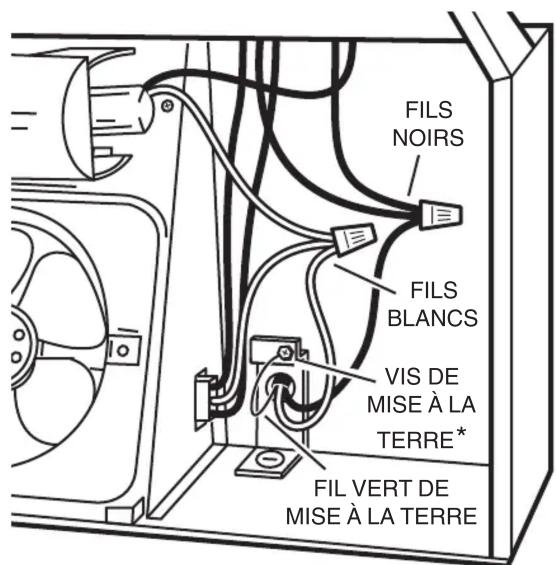

CÂBLAGE

1. Connectez les fils noirs ensemble, les fils blancs ensemble, et le fil vert de mise à la terre sous la vis de mise à la terre.
   * Si la hotte est munie d'une connexion interne de mise à la terre derrière la vis, UTILISEZ UNE DEUXIÈME VIS pour la mise à la terre du cordon.
