Type de produit	Hotte de cuisine
Marque	Broan
Modèle	423623
Alimentation	120 V, 60 Hz, courant alternatif
Mise à la terre	Obligatoire, fil vert de terre inclus
Câble d'alimentation	36 pouces (environ 91 cm) avec fiche et connecteur
Compatibilité	Séries Broan 40000, 41000, 42000, 43000, 46000, BCDF1, etc.
Fonctions principales	Extraction d'air, éclairage, commandes mécaniques
Entretien et nettoyage	Nettoyer les filtres régulièrement ; surface extérieure avec chiffon doux
Sécurité	Mise à la terre impérative ; ne pas utiliser de rallonge
Pièces détachées et réparabilité	Filtres, ampoules, cordon d'alimentation disponibles
Dimensions (estimation)	Largeur 30 pouces (76 cm), profondeur 20 pouces (51 cm)
Poids (estimation)	15 à 20 kg

FOIRE AUX QUESTIONS - 423623 BROAN

Quel type de prise électrique est nécessaire pour la hotte Broan 423623 ?

La hotte nécessite une prise de courant avec mise à la terre, correctement installée. Utilisez une prise 120 V standard.

Puis-je utiliser une rallonge pour brancher ma hotte ?

Non, il est interdit d'utiliser une rallonge. Si le cordon est trop court, faites installer une prise à proximité par un électricien qualifié.

Comment installer le cordon d'alimentation fourni ?

Retirez la pastille sur la hotte, fixez la plaque anti-rotation avec la bague, alignez la plaque avec l'ouverture et connectez le cordon. Suivez le schéma de câblage : fils noirs ensemble, fils blancs ensemble, fil vert sous la vis de terre.

Que faire si ma hotte n'a pas de connexion de terre interne ?

Si la hotte est déjà reliée à la terre en interne, utilisez une deuxième vis pour la mise à la terre du cordon. Sinon, utilisez la vis prévue.

Quelles sont les séries de hottes compatibles avec ce cordon ?

Ce cordon est compatible avec les séries Broan 40000, 41000, 42000, 43000, 46000, BCDF1, etc., ainsi que certaines séries Nutone et Kenmore listées dans la notice.

Où placer la prise de courant pour la hotte ?

La prise doit être située à un endroit où le câble ne peut pas entrer en contact avec une source de chaleur. L'intérieur de l'armoire au-dessus de la cuisinière est l'endroit le plus courant.

Comment nettoyer la hotte Broan 423623 ?

Nettoyez régulièrement les filtres à graisse avec de l'eau savonneuse ou au lave-vaisselle. Essuyez l'extérieur avec un chiffon doux et un nettoyant non abrasif.

Que faire si la hotte ne fonctionne pas après installation ?

Vérifiez que la prise est alimentée et que le câble est correctement branché. Assurez-vous que la mise à la terre est bien connectée. Consultez un électricien si nécessaire.

Comment changer l'ampoule de la hotte ?

Débranchez la hotte, retirez le diffuseur ou la grille, dévissez l'ampoule défectueuse et remplacez-la par une ampoule de même type (souvent halogène ou LED, vérifiez la notice).

La hotte est-elle livrée avec un filtre ?

Oui, la hotte est généralement livrée avec un filtre à graisse métallique ou à charbon (selon version). Consultez la notice pour les détails.

MODE D'EMPLOI 423623 BROAN

Cet appareil doit comporter une mise à la terre. Dans l'éventualité d'un court-circuit, la mise à la terre réduit les risques de choc électrique en évacuant le courant dans un fil. Cette appareil est muni d'un cordon électrique avec fil de terre pour une prise de courant comportant une mise à la terre. La fiche doit être branchée dans une prise correctement installée et mise à la terre.

AVERTISSEMENT – Une mise à la terre inadéquate peut provoquer un choc électrique.

Consultez un électricien qualifié si vous ne comprenez pas parfaitement les instructions de mise à la terre, ou si vous ignorez si la prise de courant est correctement mise à la terre.

N'utilisez pas une rallonge. Si le cordon électrique est trop court, demandez à un électricien qualifié d'installer une prise à proximité de l'appareil.

Cet ensemble comprend ce qui suit:

(1) Câble de 36 po & fiche avec connecteur du cordon
(1) Plaque anti-rotation avec bague de verrouillage
(2) Capuchons de connexion

ATTENTION

POUR RÉDUIRE LES RISQUES DE FEU ET DE CHOC ÉLECTRIQUE, N'UTILISEZ CE CORDON DE CONNEXION POUR HOTTES DE CUISINE QU'AVEC LES SÉRIES DE MODÈLES CI-DESSOUS :

SÉRIES BROAN

SÉRIES NUTONE

40000, 41000, 42000,

RL, ACS, AR1,

43000, 46000, BCDF1,

AHDA1, AHSA1,

BCDJ1, BCSD1,

AVDF1, AVSF1 et

BCSEK1, BKDB1,

NPDP1

BKDEG1, BKSA1,

BKSH1, TEN1, TEN2,

BPDP1, ALT1, ALT2,

ALT3, CLDA1, CLDH1,

CLSC1, CRDE1,

CRSF1, SPE1, ALT4 et

BXT1

SÉRIES KENMORE

5094, 5104, 5134, 5164, 5184, 5324, 5334,

5128, 5139, 5141, 5129, 5126, 5135 et 5140

D'autres ensembles de connexion de câble ne sont pas certifiés cULus - à moins que les numéros de modèle soient listés.

EMPLACEMENT DE LA PRISE DE COURANT

Une prise de courant avec mise à la terre doit être située à un endroit où le câble électrique ne pourra entrer en contact avec une source de chaleur. L'intérieur de l'armoire, au-dessus de la cuisinière, est l'endroit le plus commun pour installer la prise de courant.

Ne pas brancher dans une prise si le câble peut entrer en contact avec une source de chaleur.

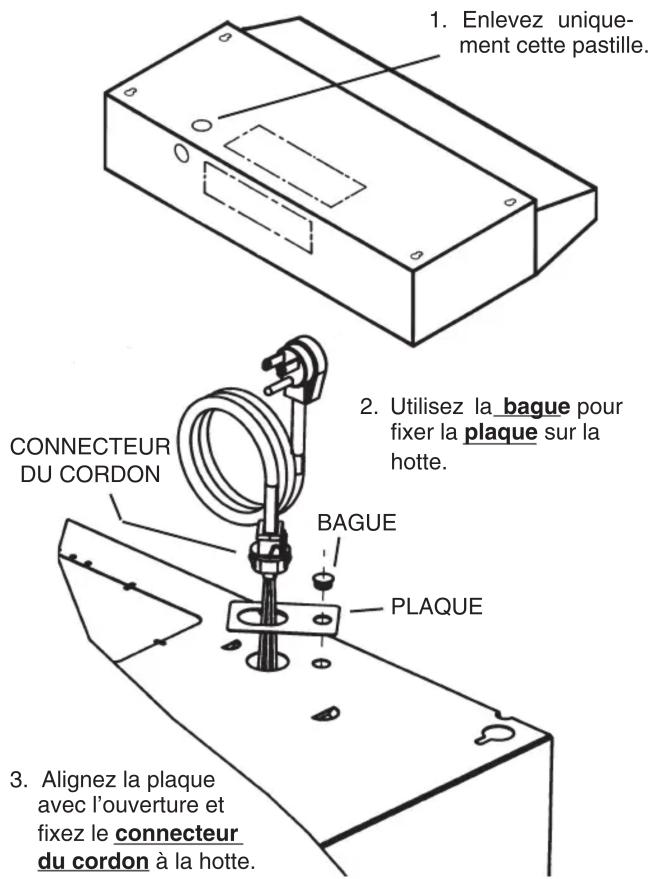

INSTALLATION DU CORDON

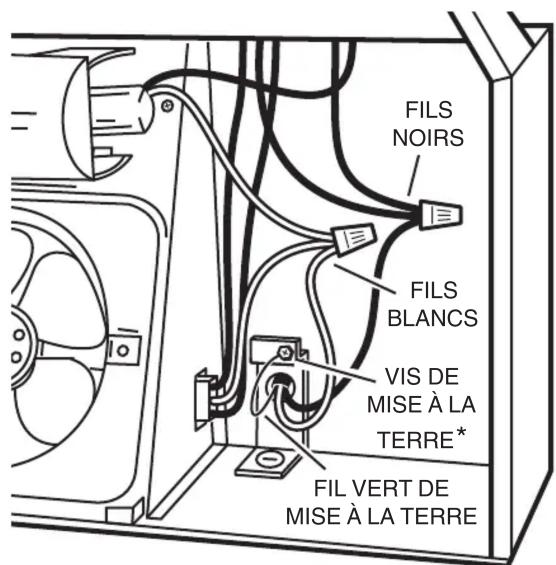

CÂBLAGE

1. Connectez les fils noirs ensemble, les fils blancs ensemble, et le fil vert de mise à la terre sous la vis de mise à la terre.
   * Si la hotte est munie d'une connexion interne de mise à la terre derrière la vis, UTILISEZ UNE DEUXIÈME VIS pour la mise à la terre du cordon.
