Type de produit	Hotte de cuisine
Marque	BROAN
Modèle	433023
Alimentation	Cordon électrique avec mise à la terre, longueur 36 po (0,91 m)
Tension d'alimentation	120 V (standard domestique)
Installation	Nécessite une prise de courant avec mise à la terre à l'intérieur de l'armoire, au-dessus de la cuisinière
Contenu de l'ensemble	Câble avec fiche et connecteur, plaque anti-rotation avec bague de verrouillage, 2 capuchons de connexion
Compatibilité	Séries BROAN : 40000, 41000, 42000, 43000, 46000, RL, ACS, AR1, AHDA1, AHSA1, BCDF1, BCDJ1, BCSD1, BCSEK1, BKDB1, BKDEG1, BKSA1, BKSH1, TEN1, TEN2, BPDP1, ALT1, ALT2, ALT3, CLDA1, CLDH1, CLSC1, CRDE1, CRSF1, SPE1, ALT4, BXT1 ; Séries NUTONE ; Séries KENMORE : 5094, 5104, 5134, 5164, 5184, 5324, 5334, 5128, 5139, 5141, 5129, 5126, 5135, 5140
Sécurité	Mise à la terre obligatoire pour réduire les risques de choc électrique ; ne pas utiliser de rallonge
Certifications	cULus (pour les ensembles listés)
Entretien et nettoyage	Nettoyer régulièrement les filtres et l'extérieur avec un chiffon doux et un détergent doux
Pièces détachées et réparabilité	Contacter un électricien qualifié pour toute réparation ; pièces disponibles via le service après-vente BROAN
Informations générales	Notice d'utilisation et mode d'emploi disponibles gratuitement en PDF

FOIRE AUX QUESTIONS - 433023 BROAN

Comment installer le cordon d'alimentation sur la hotte ?

Retirez la pastille de protection, fixez la plaque anti-rotation à la hotte à l'aide de la bague, alignez la plaque avec l'ouverture et fixez le connecteur du cordon. Ensuite, branchez les fils : noirs ensemble, blancs ensemble, et le fil vert de mise à la terre sous la vis de mise à la terre.

Pourquoi la mise à la terre est-elle importante ?

La mise à la terre réduit les risques de choc électrique en cas de court-circuit en évacuant le courant dans un fil de terre. Une mise à la terre inadéquate peut provoquer un choc électrique grave.

Puis-je utiliser une rallonge avec cette hotte ?

Non, n'utilisez pas de rallonge. Si le cordon est trop court, demandez à un électricien qualifié d'installer une prise à proximité de l'appareil.

Ce cordon est-il compatible avec ma hotte BROAN ?

Ce cordon est conçu pour les séries BROAN listées : 40000, 41000, 42000, 43000, 46000, RL, ACS, AR1, AHDA1, AHSA1, BCDF1, BCDJ1, BCSD1, BCSEK1, BKDB1, BKDEG1, BKSA1, BKSH1, TEN1, TEN2, BPDP1, ALT1, ALT2, ALT3, CLDA1, CLDH1, CLSC1, CRDE1, CRSF1, SPE1, ALT4, BXT1. Vérifiez votre modèle dans la liste.

Où doit se trouver la prise de courant pour la hotte ?

La prise de courant avec mise à la terre doit être située dans un endroit où le câble ne peut pas entrer en contact avec une source de chaleur. L'emplacement le plus courant est l'intérieur de l'armoire au-dessus de la cuisinière.

Comment connecter les fils du cordon à la hotte ?

Connectez les fils noirs ensemble, les fils blancs ensemble, et le fil vert de mise à la terre sous la vis de mise à la terre. Si la hotte a déjà une connexion interne, utilisez une deuxième vis pour le cordon.

Que faire si je ne comprends pas les instructions de mise à la terre ?

Consultez un électricien qualifié si vous ne comprenez pas parfaitement les instructions ou si vous ignorez si la prise de courant est correctement mise à la terre.

Le cordon est-il certifié ?

Oui, les ensembles de connexion listés sont certifiés cULus. D'autres ensembles non listés ne sont pas certifiés.

Puis-je utiliser ce cordon avec une hotte d'une autre marque que BROAN ?

Ce cordon est également compatible avec certaines séries NUTONE et KENMORE (voir liste dans la notice). Pour d'autres marques, vérifiez la compatibilité ou utilisez un cordon approprié.

Comment nettoyer la hotte BROAN ?

Nettoyez régulièrement les filtres et l'extérieur avec un chiffon doux et un détergent doux. Évitez les nettoyants abrasifs. Débranchez toujours l'appareil avant l'entretien.

MODE D'EMPLOI 433023 BROAN

Cet appareil doit comporter une mise à la terre. Dans l'éventualité d'un court-circuit, la mise à la terre réduit les risques de choc électrique en évacuant le courant dans un fil. Cette appareil est muni d'un cordon électrique avec fil de terre pour une prise de courant comportant une mise à la terre. La fiche doit être branchée dans une prise correctement installée et mise à la terre.

AVERTISSEMENT – Une mise à la terre inadéquate peut provoquer un choc électrique.

Consultez un électricien qualifié si vous ne comprenez pas parfaitement les instructions de mise à la terre, ou si vous ignorez si la prise de courant est correctement mise à la terre.

N'utilisez pas une rallonge. Si le cordon électrique est trop court, demandez à un électricien qualifié d'installer une prise à proximité de l'appareil.

Cet ensemble comprend ce qui suit:

(1) Câble de 36 po & fiche avec connecteur du cordon
(1) Plaque anti-rotation avec bague de verrouillage
(2) Capuchons de connexion

ATTENTION

POUR RÉDUIRE LES RISQUES DE FEU ET DE CHOC ÉLECTRIQUE, N'UTILISEZ CE CORDON DE CONNEXION POUR HOTTES DE CUISINE QU'AVEC LES SÉRIES DE MODÈLES CI-DESSOUS :

SÉRIES BROAN

SÉRIES NUTONE

40000, 41000, 42000,

RL, ACS, AR1,

43000, 46000, BCDF1,

AHDA1, AHSA1,

BCDJ1, BCSD1,

AVDF1, AVSF1 et

BCSEK1, BKDB1,

NPDP1

BKDEG1, BKSA1,

BKSH1, TEN1, TEN2,

BPDP1, ALT1, ALT2,

ALT3, CLDA1, CLDH1,

CLSC1, CRDE1,

CRSF1, SPE1, ALT4 et

BXT1

SÉRIES KENMORE

5094, 5104, 5134, 5164, 5184, 5324, 5334,

5128, 5139, 5141, 5129, 5126, 5135 et 5140

D'autres ensembles de connexion de câble ne sont pas certifiés cULus - à moins que les numéros de modèle soient listés.

EMPLACEMENT DE LA PRISE DE COURANT

Une prise de courant avec mise à la terre doit être située à un endroit où le câble électrique ne pourra entrer en contact avec une source de chaleur. L'intérieur de l'armoire, au-dessus de la cuisinière, est l'endroit le plus commun pour installer la prise de courant.

Ne pas brancher dans une prise si le câble peut entrer en contact avec une source de chaleur.

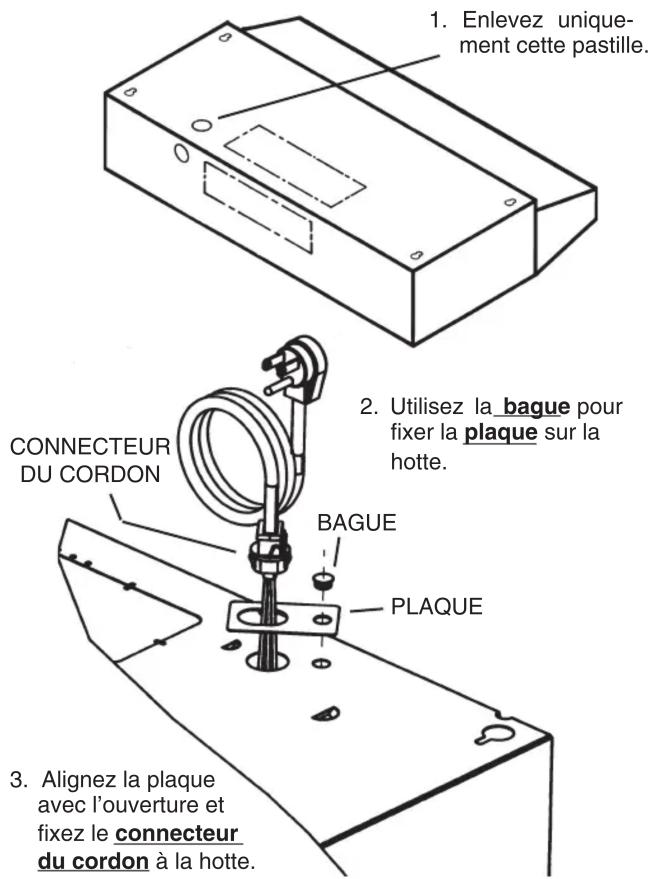

INSTALLATION DU CORDON

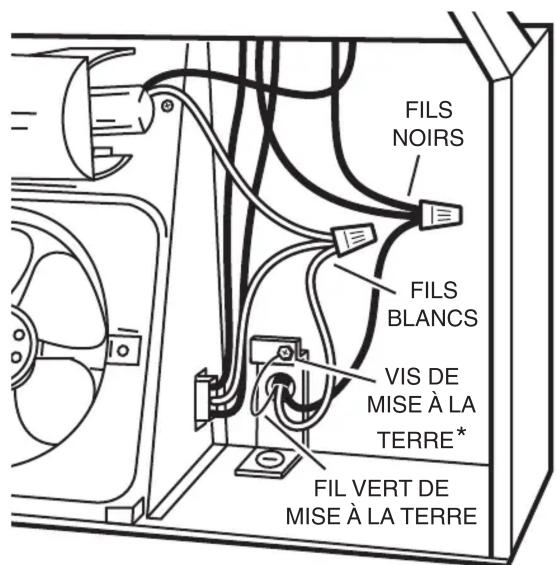

CÂBLAGE

1. Connectez les fils noirs ensemble, les fils blancs ensemble, et le fil vert de mise à la terre sous la vis de mise à la terre.
   * Si la hotte est munie d'une connexion interne de mise à la terre derrière la vis, UTILISEZ UNE DEUXIÈME VIS pour la mise à la terre du cordon.
