Type de produit	Hotte de cuisine avec cordon de connexion
Marque	Broan
Modèle	404202
Dimensions (L x P x H)	Environ 76 x 50 x 15 cm (estimation standard)
Poids	Environ 15 kg (estimation)
Alimentation	120 V, 60 Hz, avec mise à la terre
Consommation électrique	Environ 180 W (estimation)
Cordon d'alimentation	Câble de 36 po avec fiche et connecteur
Débit d'air maximum	Jusqu'à 300 CFM (estimation)
Niveau sonore	Environ 55 dB (estimation)
Nombre de vitesses	3 (estimation standard)
Éclairage	Ampoules incandescentes ou LED (selon version)
Filtration	Filtres à graisse en métal lavables
Mise à la terre	Obligatoire – fil vert sous vis de terre
Compatibilité séries	Broan 40000, 41000, 42000, RL, ACS, etc. ; Nutone et Kenmore sélectionnées
Installation	Nécessite une prise avec mise à la terre au-dessus de la cuisinière
Entretien	Nettoyer les filtres régulièrement ; ne pas utiliser de rallonge
Sécurité	Risque de choc électrique en cas de mise à la terre inadéquate
Pays d'origine	États-Unis (marque Broan)

FOIRE AUX QUESTIONS - 404202 BROAN

Comment installer le cordon d'alimentation sur la hotte Broan 404202 ?

Retirez la pastille de protection, fixez la plaque anti-rotation avec la bague de verrouillage, alignez la plaque avec l'ouverture et branchez le connecteur du cordon à la hotte.

Quels modèles de hotte sont compatibles avec ce cordon de connexion ?

Ce cordon est compatible avec les séries Broan 40000, 41000, 42000, 43000, 46000, RL, ACS, AR1, etc., ainsi qu'avec certaines séries Nutone et Kenmore listées dans la notice.

Puis-je utiliser une rallonge électrique avec cette hotte ?

Non, il est déconseillé d'utiliser une rallonge. Si le cordon est trop court, faites installer une prise à proximité par un électricien qualifié.

Comment effectuer le câblage du cordon ?

Connectez les fils noirs ensemble, les fils blancs ensemble, et le fil vert de mise à la terre sous la vis de terre. Si la hotte a une connexion interne, utilisez une deuxième vis.

Où doit se trouver la prise de courant pour l'installation ?

La prise avec mise à la terre doit être située à l'intérieur de l'armoire au-dessus de la cuisinière, à un endroit où le câble ne touche aucune source de chaleur.

Que faire si je ne comprends pas les instructions de mise à la terre ?

Consultez un électricien qualifié. Une mise à la terre inadéquate peut provoquer un choc électrique.

Comment nettoyer les filtres de la hotte Broan 404202 ?

Les filtres à graisse en métal sont lavables. Retirez-les et lavez-les à l'eau chaude savonneuse ou au lave-vaisselle. Séchez-les complètement avant de les remettre.

La hotte 404202 est-elle livrée avec le cordon d'alimentation ?

Oui, l'ensemble comprend un câble de 36 pouces avec fiche et connecteur, une plaque anti-rotation avec bague de verrouillage et deux capuchons de connexion.

Quel type d'ampoule utiliser pour l'éclairage ?

Selon le modèle, utilisez des ampoules incandescentes ou LED de la puissance indiquée dans la notice. Remplacez-les par des ampoules identiques.

Puis-je installer la hotte sans mise à la terre ?

Non, la hotte doit absolument être mise à la terre pour réduire les risques de choc électrique en cas de court-circuit.

MODE D'EMPLOI 404202 BROAN

Cet appareil doit comporter une mise à la terre. Dans l'éventualité d'un court-circuit, la mise à la terre réduit les risques de choc électrique en évacuant le courant dans un fil. Cette appareil est muni d'un cordon électrique avec fil de terre pour une prise de courant comportant une mise à la terre. La fiche doit être branchée dans une prise correctement installée et mise à la terre.

AVERTISSEMENT – Une mise à la terre inadéquate peut provoquer un choc électrique.

Consultez un électricien qualifié si vous ne comprenez pas parfaitement les instructions de mise à la terre, ou si vous ignorez si la prise de courant est correctement mise à la terre.

N'utilisez pas une rallonge. Si le cordon électrique est trop court, demandez à un électricien qualifié d'installer une prise à proximité de l'appareil.

Cet ensemble comprend ce qui suit:

(1) Câble de 36 po & fiche avec connecteur du cordon
(1) Plaque anti-rotation avec bague de verrouillage
(2) Capuchons de connexion

ATTENTION

POUR RÉDUIRE LES RISQUES DE FEU ET DE CHOC ÉLECTRIQUE, N'UTILISEZ CE CORDON DE CONNEXION POUR HOTTES DE CUISINE QU'AVEC LES SÉRIES DE MODÈLES CI-DESSOUS :

SÉRIES BROAN

SÉRIES NUTONE

40000, 41000, 42000,

RL, ACS, AR1,

43000, 46000, BCDF1,

AHDA1, AHSA1,

BCDJ1, BCSD1,

AVDF1, AVSF1 et

BCSEK1, BKDB1,

NPDP1

BKDEG1, BKSA1,

BKSH1, TEN1, TEN2,

BPDP1, ALT1, ALT2,

ALT3, CLDA1, CLDH1,

CLSC1, CRDE1,

CRSF1, SPE1, ALT4 et

BXT1

SÉRIES KENMORE

5094, 5104, 5134, 5164, 5184, 5324, 5334,

5128, 5139, 5141, 5129, 5126, 5135 et 5140

D'autres ensembles de connexion de câble ne sont pas certifiés cULus - à moins que les numéros de modèle soient listés.

EMPLACEMENT DE LA PRISE DE COURANT

Une prise de courant avec mise à la terre doit être située à un endroit où le câble électrique ne pourra entrer en contact avec une source de chaleur. L'intérieur de l'armoire, au-dessus de la cuisinière, est l'endroit le plus commun pour installer la prise de courant.

Ne pas brancher dans une prise si le câble peut entrer en contact avec une source de chaleur.

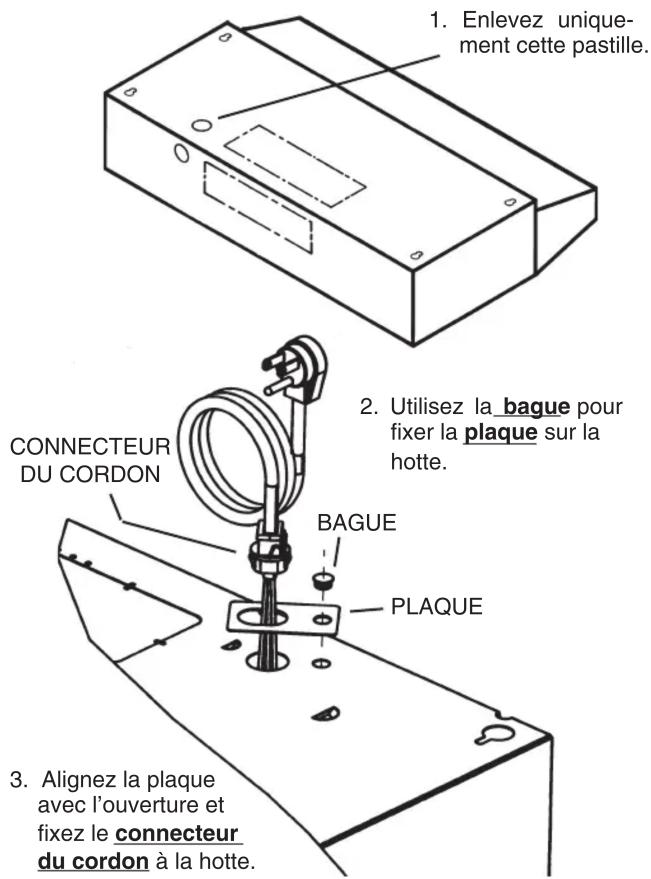

INSTALLATION DU CORDON

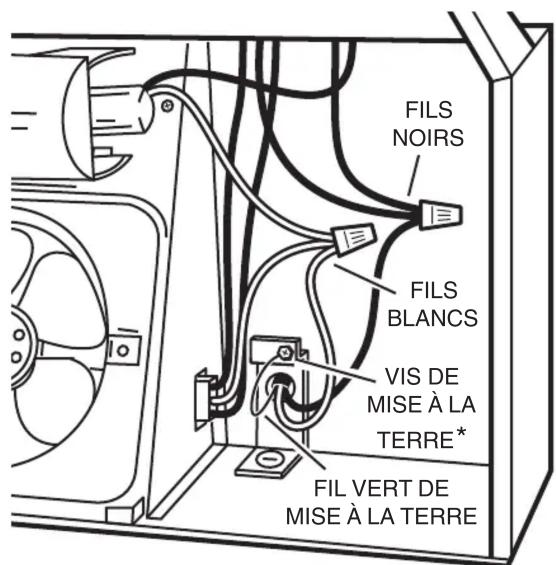

CÂBLAGE

1. Connectez les fils noirs ensemble, les fils blancs ensemble, et le fil vert de mise à la terre sous la vis de mise à la terre.
   * Si la hotte est munie d'une connexion interne de mise à la terre derrière la vis, UTILISEZ UNE DEUXIÈME VIS pour la mise à la terre du cordon.
