MODE D'EMPLOI CA30106 L Reelcraft
Instructions D'Opération
Série 30000 Manuels Enrouleurs
CA30106 L CA32106 M CA33106 M CA33122 M
CA30112 L CA32112 L CA33112 L CA33128 L
CA30118 L CA32112 M CA33112 M CA33128 M
CA30122 L CA32118 L CA33118 L GCCA33112 L
CA30128 L CA32118 M CA33118 M
CA32106 L CA33106 L CA33122 L

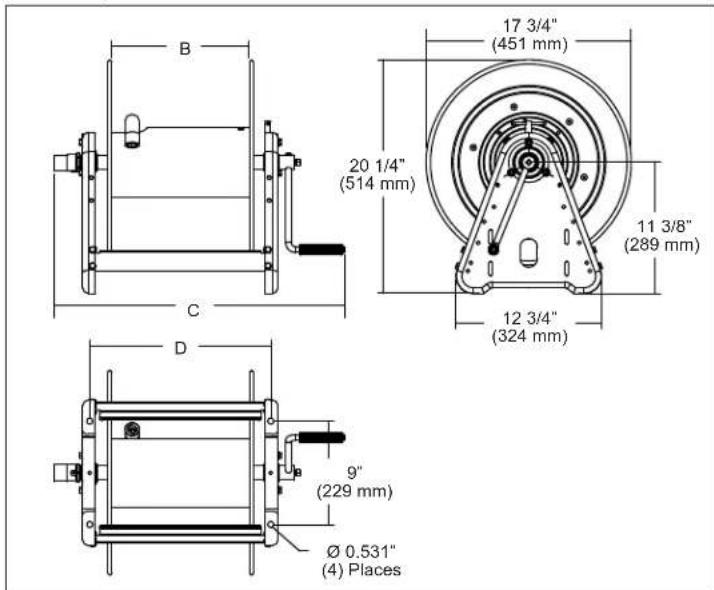

Datos dimensionales
La Sécurité du Personnel
Blessure personnel et/ou le dommage d'équipement peut résulter si les précautions de sécurité ne sont pas observées.
- Assurez-vous que l'enrouleur est installé comme il faut avant de connecter le tuyau d'alimentation (voyez les instructions d'installation).
- Évacuez du système la pression de fluide/ combustible avant de faire le service.
- Avant de connecter l'enrouleur au tuyau d'alimentation, assurez-vous que la pression ne dépasse pas la pression maximum pour l'enrouleur.
- Ne jouez pas un tour aux autres personnel. Même la basse pression est très dangereuse et elle peut causer le dommage irréparable ou le mort.
- Ne portez pas des vêtements amples en utilisant l'enrouleur.
- Soyez conscient d'autres personnels au travaille.
- Soyez conscient d'autres machines au travaille.
- Si le tuyau ou l'enrouleur se met à fuir, évacuez la pression du système immédiatement.
- Comme tout d'autres machines, repectez et utilisez avec soin l'enrouleur. Observez tous les practiques de sécurité.
Form# 837-696A Rev: 10/2025
INSTRUCTIONS D'INSTALLATION
Inspection
Déballez et inspectez l'enrouleur pour déceler le dommage s'il existe. Faites tourner l'enrouleur à la main pour vérifier le bon fonctionnement.

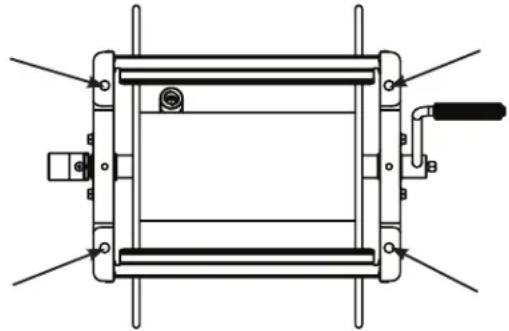

Montage de tous enrouleurs
NOTEZ: Assurez-vous que la surface de montage est plate pour éviter le coïncement du tuyau après l'enrouleur est monté.
-
Deux trous de montage du diamètre 1/2" se trouvent au base de chaquesupport de côté (2 pour chaque). Montez l'enrouleur avec 4 boulons (fournis par le client). Serrez-les biens pour assurer une fixation solide.
-
Faites les étapes suivantes après toutes autres instructions
d'installations sont faites pour votre enrouleur en particulier.
NOTEZ: Un racord flexible doit être utilisé pour compenser entre le tuyau et le pivot.
-
Appliquez du matériau d'étanchéité à tous les filets.
-
Enfilez le raccord mâle de la ligne d'alimentatin au pivot. Serrez bien.
PRÉCAUTION: Éliminez toute pouvoir électrique avant de câbler. Observez toutes les requises de NEC/OSHA.
-
Assurez-vous que le classement du voltage d'alimentation est compatible avec ce du motuer.
-
Référez aux diagrammes ci-dessous pour déterminer lequel applique à votre enrouleur.
-
Câblez l'enrouleur d'après le diagramme applicable.
Connection du tuyau
PRÉCAUTION: Ne connectez pas le tuyau au circuit de fluide avant d'installer l'enrouleur de tuyau. Étendez entièrement le tuyau vant d'enrouler sur l'enrouleur. Contrôle momentanément ouvert valve pour purger le tuyau des gaz. Cela évite l'aplatissage du tuyau et la pression excessive quand vous utilisez l'enrouleur plus tard.
- Appliques du matériau d'étanchéité à tous les filets.
- Enfilez le raccord la main le connecteur de tuyau mâle dans le chemin du fluide.
- Avec une clef, serrez bien ce raccord pendant que vous tenez bien l'assemblage de tubulure de raccord.
INSTRUCTIONS D'OPÉRATION
AVERTISSEMENT - ÉVITEZ LA CHARGE STATIQUE:
Quand vous travaillez près des liquides combustibles come des dissolvants, des penitures, des produits chimiques, ou des produits de pétroles, assurez-vous que l'enrouleur, le tuyau, et l'equipement sont tous mis à terre. Utilisez des tuyaux mis à terre. Utilisez un ohmètre pour vérifier la continuité du circuit. Si l'enrouleur n'est pas correctement mis à terre, un feu ou une explosion peur résulter. Si l'enrouleur fonctionne à l'air ou à l'électricité, soyez prudent du système de chaîne/de pignon. Tirez le tuyau de l'enrouleur en empoignant le tuyau, et non pas la poignée de régulation ni le pivot.
INSTRUCTIONS D'ENTRETIEN

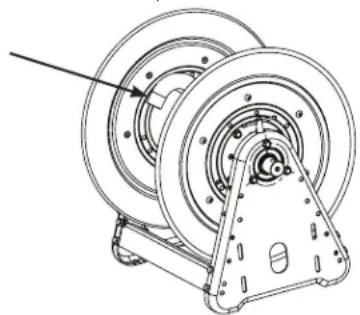

Remplacement des tuyaux
- Avec une clef, tenez bien l'assemblage de tubulure de raccord pendant que vous enlevez le raccord.
- Suivez les procédés pour "La raccordement de Tuyau" (Voyez les Instructions d'Installation).
Remplacement de Pivot
PRÉCAUTION: Enlevez la pression du tuyau avant de faire le procédé suivant.
- Enlevez le tuyau du pivot.
- Enlevez l'assemblage du pivot de l'arbre d'entré.
- Installez l'assemblage de pivot à l'arbre d'entré enfaisant les étapes 1 à 2 par ordre inverse. Appliquéz du matériau d'étanchéité à tous les filets.
PROCÉDÉS DE RÉGLAGES

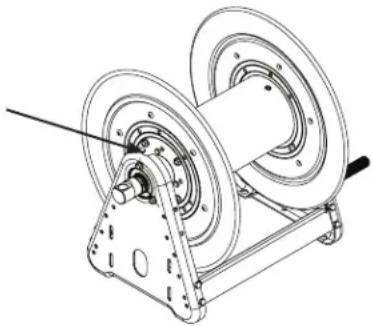

Réglage de l'Enrouleur
Desserrez ou serrez la vis de réglage sur le bâti du moyeu.
Changement de l'enrouleur manuel à l'enrouleur à moteur
Il est possible de modifier un enrouleur manuel à un enrouleur électrique ou pneumatique. Téléphonez ou écrivez à l'usine de Reelcraft pour avoir de l'information.

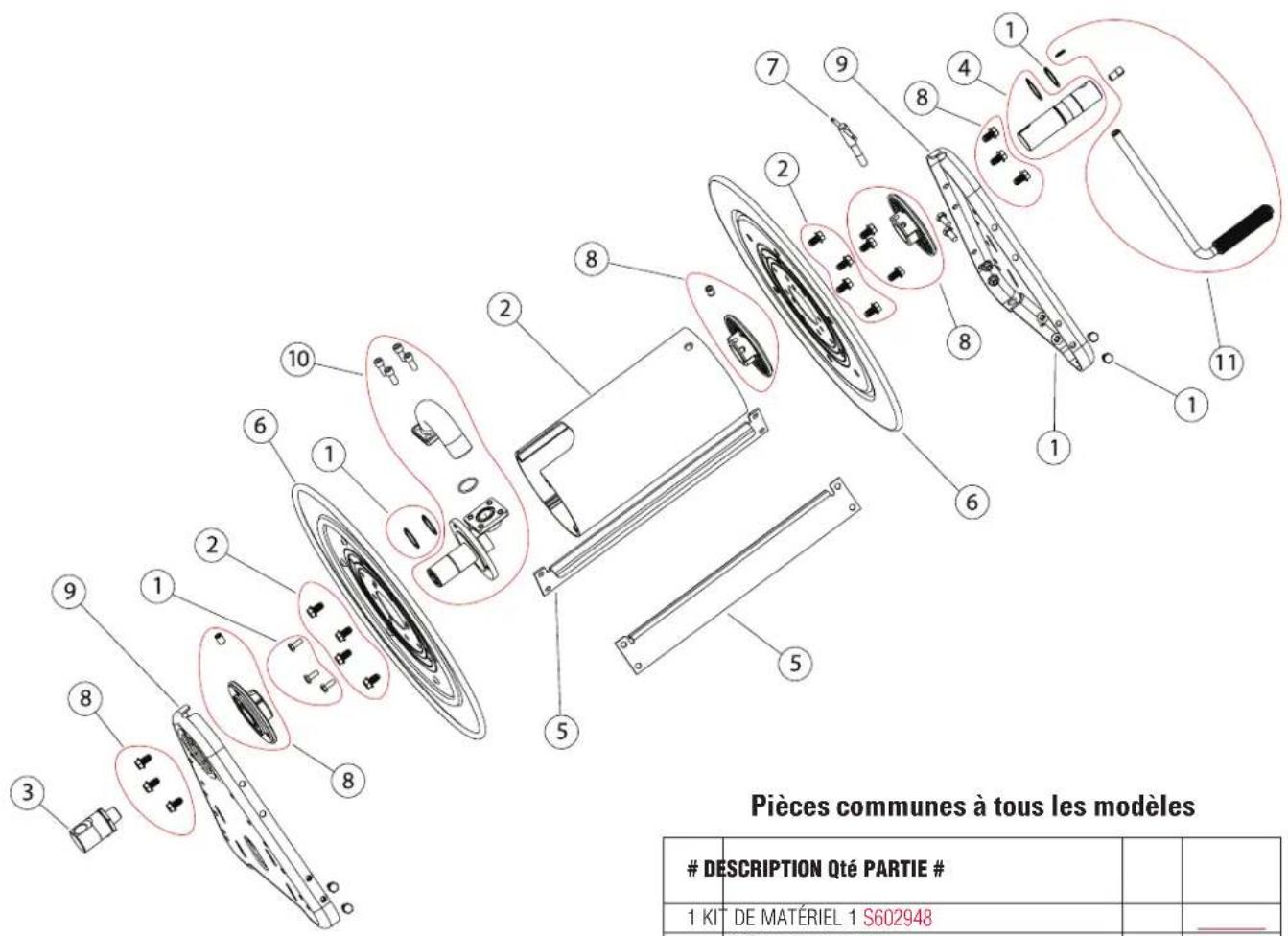

Pièces communes à tous les modèles
| # | DESCRIPTION Qté PARTIE # | ||
| 1 KIT | DE MATÉRIEL 1 S602948 | ______ | |
| VIS 5/16-18 x 5/8 8 | |||
| ÉCROU À EMBASE 5/16-18 8 | |||
| VIS 1/4-20 x 5/8 3 | |||
| DISPOSITIF DE RETENUE 1-1/4" 3 | |||
| 4 ARBRE ET ANNEAU 1 S602242 | |||
| 6 KIT | DE TÊTE 1 S602949 | ______ | |
| TÊTE 2 | |||
| 7 T-HANDLE BRAKE 1 S280109 | |||
| 8 KIT | DE MOYEU 1 S602950 | ______ | |
| MOYEU ET DOUILLE | 2 | ||
| LE COLLIER 1 | |||
| VIS AUTOTARAUDEUSES 5/16-18 x 5/8 | 9 | ||
| VIS DE RÉGLAGE 3/8-16 x 1/2 | 1 | ||
| VIS DE RÉGLAGE 3/8-16 x 1/2 FENTE PLATE | 1 | ||
| 9 KIT | DE CADRE D'EXTRÉMITÉ | 1 S602951______ | |
| KIT DE FIN CADRE | 2 | ||
| 11 | KIT DE POIGNÉES | 1 S602956______ | |
| ASSEMBLAGE DE LA POIGNÉE | 1 | ||
| ANNEAU À PRESSION 1/2" | 1 | ||
| VIS DE RÉGLAGE 3/8-16 x 3/8 POINTE DE TASSE | 1 | ||
| # | DESCRIPTION | Qté | CA30106 L | CA30112 L | CA30118 L | CA30122 L | CA30128 L | CA32106 L | CA32106 M |
| 2 KIT | DE TAMBOUR 1 S602954-1 S602954-2 S602954 | 3 S602954-4 | S602954-5 S602954-1 | S602954-1 | S602954-1 | ||||
| TAMBOUR 1 | |||||||||
| VIS AUTOTARAUDEUSES 5/16-18 x 5/8 8 | |||||||||
| 3 PIVOT 1 NONE NONE NONE NONE NONE S600888-1 | S602033 | ||||||||
| 5 | KIT DE PLAQUE D'ATTAQUE | 1 | S602955-1 | S602955-2 | S602955-3 | S602955-4 | S602955-5 | S602955-1 | S602955-1 |
| TRAVERSE | 2 | ||||||||
| 10 CHEMIN DU FLUIDE | 1 S600327-2 S600327-2 | S600327-2 S600327-2 | S600327-2 S600327-2 | S600327-2 S600327-2 | S600327-2 S600327-2 | S600327-2 S600327-2 | S6003027-1 | S600327-1 | |
| # | DESCRIPTION Qté CA32112 L CA32112 M CA32118 L CA32118 M CA33106 L CA33106 M CA33112 L | ||||||||
| 2 KIT | DE TAMBOUR 1 S602954-2 S602954-2 S602954-3 S602954-3 S602954-1 S602954-2 | ||||||||
| TAMBOUR 1 | |||||||||
| VIS AUTOTARAUDEUSES 5/16-18 x 5/8 8 | |||||||||
| 3 | PIVOT | 1 | S600888-1 | S602033 | S600888-1 | S602033 | S602026 | S602026 | S602026 |
| 5 | KIT DE PLAQUE D'ATTAQUE | 1 | S602955-2 | S602955-2 | S602955-3 | S602955-3 | S602955-1 | S602955-1 | S602955-2 |
| TRAVERSE | 2 | ||||||||
| 10 CHEMIN DU FLUIDE | 1 S600327-1 S600327-1 S600327-1 S600327-2 S600327-2 | ||||||||
| # | DESCRIPTION | Qté | CA33112 M | CA33118 L | CA33118 M | CA33122 L | CA33 | CA33122 M | CA33128 L | CA33128 M |
| 2 | KIT DE TAMBOUR | 1 | S602954-2 | S602954-3 | S602954-3 | S602954-4 | S602954-4 | S602954-5 | S602954-5 | |
| TAMBOUR | 1 | |||||||||
| VIS AUTOTARAUDEUSES 5/16-18 x 5/8 | 8 | |||||||||
| 3 | PIVOT | 1 | S602026 | S602026 | S602026 | S602026 | S602026 | S602026 | S602026 | S602026 |
| 5 | KIT DE PLAQUE D'ATTAQUE | 1 | S602955-2 | S602955-3 | S602955-3 | S602955-4 | S602955-4 | S602955-5 | S602955-5 | |
| TRAVERSE | 2 | |||||||||
| 10 | CHEMIN DU FLUIDE | 1 | S600327-2 | S600327-2 | S600327-2 | S600327-2 | S600327-2 | S600327-2 | S600327-2 | S600327-2 |
| # | DESCRIPTION | Qté | GCCA33112 L |
| 2 | KIT DE TAMBOUR | 1 | S602954-2 |
| TAMBOUR | 1 | ||
| VIS AUTOTARAUDEUSES 5/16-18 x 5/8 | 8 | ||
| 3 | PIVOT | 1 | S602026 |
| 5 | KIT DE PLAQUE D'ATTAQUE | 1 | S602955-2 |
| TRAVERSE | 2 | ||
| 10 | CHEMIN DU FLUIDE | 1 | S600327-2 |
| --- | RACCORD DE TUYAU D'ARROSAGE 3/4 NPT x 3/4 NH | 1 | S261702 |
| --- | TUYAU D'ENTRÉE 3/4 PO x 10 PI | 1 | S600830-10 |
