Marque	Reelcraft
Modèle	CU6100LN
Type de produit	Enrouleur de tuyau d'arrosage à arrivée aérienne
Capacité du tuyau	100 pieds (30,48 m) de tuyau 3/8" (9,5 mm)
Pression maximale	250 PSI (17,2 bar)
Raccordement d'entrée	3/8" NPT en cuivre jaune
Raccordement de sortie	3/8" NPT en cuivre jaune
Matériau principal	Acier avec finition peinte, raccords en cuivre jaune
Fixation	Montage au plafond, mur ou sol (4 trous de 3/8" ou 10 mm)
Poignée	Poignée de manivelle incluse
Garantie	1 an contre les défauts de fabrication
Précautions de sécurité	Utiliser une protection oculaire ; ne pas exposer les mains à l'air comprimé ; vérifier les fuites avec de l'eau savonneuse
Assemblage requis	Oui (fixer la poignée, raccorder le tuyau, appliquer du ruban Téflon)
Utilisation prévue	Distribution d'air comprimé ou d'eau à basse pression (max 250 PSI)
Entretien	Vérifier régulièrement les raccords et appliquer du ruban d'étanchéité si nécessaire
Pays d'origine	États-Unis (marque Reelcraft)

FOIRE AUX QUESTIONS - CU6100LN Reelcraft

Quelle est la pression maximale supportée par l'enrouleur CU6100LN ?

La pression maximale est de 250 PSI (environ 17,2 bar). Ne dépassez jamais cette pression pour éviter tout risque de dommage ou de blessure.

Quel type de tuyau utiliser avec le CU6100LN ?

Le CU6100LN est conçu pour un tuyau de 3/8" (9,5 mm) de diamètre, d'une longueur maximale de 100 pieds (30,48 m). Utilisez un tuyau adapté à l'air comprimé ou à l'eau.

Comment installer l'enrouleur CU6100LN ?

Fixez la poignée, appliquez du ruban Téflon sur les filetages, raccordez l'arrivée d'air à l'entrée 3/8" NPT, et fixez le tuyau de sortie. Montez l'enrouleur sur un support solide (plafond, mur ou sol) à l'aide des 4 trous de fixation.

Puis-je utiliser l'enrouleur pour de l'eau ?

Oui, à condition que la pression ne dépasse pas 250 PSI. Assurez-vous que le tuyau et les raccords sont compatibles avec l'eau.

Comment entretenir mon enrouleur Reelcraft CU6100LN ?

Vérifiez régulièrement les raccords, appliquez du ruban d'étanchéité si nécessaire, et testez les fuites avec de l'eau savonneuse. Gardez l'appareil propre et sec.

Que faire si l'enrouleur fuit au niveau du raccord pivotant ?

Dévissez le raccord, appliquez du ruban Téflon neuf sur les filetages, et revissez fermement. Si la fuite persiste, vérifiez l'état du joint ou contactez le service après-vente.

Quelles précautions de sécurité dois-je observer ?

Portez une protection oculaire lors de l'installation et de l'utilisation. Ne dirigez jamais un jet d'air comprimé vers une personne. Tenez les enfants à l'écart de la zone de travail.

Quels accessoires sont fournis avec le CU6100LN ?

L'enrouleur est livré avec la poignée de manivelle et le raccord pivotant. Le tuyau et les fixations murales doivent être achetés séparément.

Comment raccorder le tuyau à l'enrouleur ?

Appliquez du ruban Téflon sur les filets mâles du tuyau, vissez le tuyau dans le raccord pivotant en maintenant celui-ci avec une clé pour éviter de l'endommager, puis faites passer le tuyau par l'ouverture de la bobine.

Où puis-je trouver des pièces de rechange pour le CU6100LN ?

Les pièces détachées (poignée, raccord pivotant, etc.) sont disponibles auprès de Reelcraft ou de revendeurs agréés. Consultez la notice pour les références (ex : 602050 pour le pivot, 602051 pour la poignée).

MODE D'EMPLOI CU6100LN Reelcraft

Instructions D'Opération

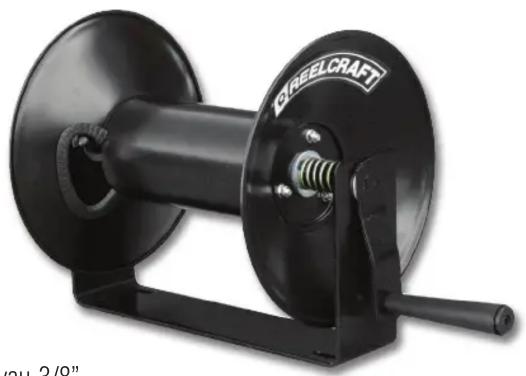

Série CU Enrouleurs de Tuyau Aérienne

Basse pression numéros de modèle:

CU6050LN CU6100LN

Capacité : CU6050LN - 50 pieds de tuyau 3/8" CU6100LN - 100 pieds de tuyau 3/8" Arrivée Aérienne : Cuivre jaune de 3/8" NPT Issue de Tuyau : Cuivre jaune de 3/8" NPT Pression Maximum : 250 PSI

Lisez les précautions suivantes et les instructions avant que vous commencez l'assemblage ou l'utilisation. Gardez cette littérature dans un endroit sec pour la référence future.

Précautions de Sécurité :

1. Assurer que la pression entrante n'excède pas 250 PSI.
2. Utiliser la protection d'oeil nécessaire en rassemblant et en utilisant la bobine de tuyau.
3. Rassembler la bobine de tuyau sur un établi propre sans débris et humidité.
4. Utiliser du savon et de l'eau en vérifiant pour les fuites aériennes.
5. N'exposer pas de doigts ou de mains directement à un tuyau aérien pressurisé, ou il s'ensuivra dans le dommage corporel sévère.
6. Tenir des enfants à distance de la région de travail.

Défaisant :

Quand vous recevez votre nouvelle Bobine de Tuyau Aérienne, il sera surtout rassemblé. Vérifiez pour garantir que vous avez reçu les parties desserrées suivantes:

Partie No.	Quantité	Description de Quantité
602050 1	Font pivoter le remplacement d'assemblage
602051	1	Poignée	de fanatique

Installation :

Notez : Vous devez acheter le matériel et le tuyau aérien pour monter votre nouvelle bobine. Décidez où vous voulez monter la bobine avant le fait d'acheter comme le matériel nécessaire variera de différents endroits fournis.

1. La poignée de match au levier de lien et attache l'assemblage de poignée d'utilisation.
2. Appliquer la bande de téflon ou l'enceinte de pipe pour faire pivoter la valve enfilent alors la valve dans la bobine.
3. Mettre les verrous (3/8" ou 10 millimètres) par 4 trous dans la base du tuyau le bobinent et serrent au plafond/mur/étage donc la bobine peut être attaché dans le compresseur.
4. Appliquer la bande de téflon ou l'enduit étanché de fil à la bobine a construit dans l'essayage de tuyau de réserves. Attachez alors ce tuyau de réserves à l'issue d'air compresseur.
5. Appliquer la bande de téflon ou l'enduit étanché de fil au tuyau correspondant aux fils. Faites partie de la bobine font pivoter la valve, nourrissent ensuite le reste de tuyau par le ouverture de boudin.
6. Pour éviter de nuire à la valve fait pivoter, assurez-vous pour utiliser un tourne-à-gauche approprié pour stabiliser le fait de faire pivoter et hosing se serrant l'essayage de tuyau.

Garantie de Qualité :

Si cette bobine manque de jouer de manière satisfaisante dû de faire défection ou le pauvre travail professionnel pendant un an d'achat, rendez-le à votre endroit d'achat et il sera remplacé ou réparé gratuitement. Les dommages accessoires ou importants sont exclus de cette garantie.

Form# 1168-505 Rev: 7/2018
