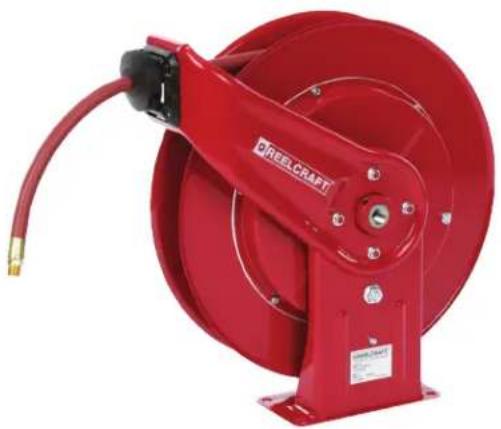

7850 CLP - Tuyau d'arrosage Reelcraft - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enrouleur de tuyau à ressort
Marque	Reelcraft
Modèle	7850 CLP
Utilisation	Arrosage et transfert de fluides
Pression de service maximale	Jusqu'à 3000 psi (selon modèle)
Matériau du boîtier	Acier
Système d'enroulement	Ressort de haute tension
Réglage de la tension	Ajout ou retrait de tours de câble
Types de montage	Sol, mur, plafond
Hauteur d'installation max.	16 pieds (4,88 m)
Raccord d'entrée	Raccord flexible obligatoire
Raccord de sortie	Raccord tournant avec support guide
Fixation	4 boulons (non fournis)
Entretien courant	Remplacement des tuyaux d'entrée et sortie
Lubrification	Perma Bond ou Loctite sur pièces mobiles
Sécurité	Décompresser avant entretien ; ne pas dépasser la pression nominale
Garantie	Annulée en cas de maintenance non autorisée
Pièces détachées	Tuyaux, ressort (remplacement par professionnel)
Température d'utilisation	Non spécifiée (adapté aux fluides courants)
Dimensions (L x l x h)	Environ 60 x 30 x 60 cm (estimation)

FOIRE AUX QUESTIONS - 7850 CLP Reelcraft

Quelle est la pression maximale supportée par l'enrouleur 7850 CLP ?

La pression de service maximale dépend du modèle exact. Consultez la plaque signalétique sur l'enrouleur. En général, les modèles haute pression supportent jusqu'à 3000 psi.

Comment régler la tension du ressort ?

Pour augmenter la tension, ajoutez un tour de câble. Pour diminuer, enlevez un tour. Procédez toujours avec précaution car le ressort est sous haute tension. Décompressez le système avant toute manipulation.

Puis-je utiliser un tuyau rigide à l'entrée ?

Non, l'installation exige un raccord flexible à l'entrée pour éviter les contraintes sur l'enrouleur.

Comment remplacer le tuyau de sortie ?

Décompressez le système, puis suivez la procédure inverse de l'installation : déconnectez le tuyau du raccord tournant, retirez les boulons en U et le support guide. Remontez avec le nouveau tuyau en appliquant du mastic d'étanchéité sur les filets.

Quelle est la hauteur maximale d'installation ?

La hauteur d'installation ne doit pas dépasser 16 pieds (4,88 mètres).

Que faire si l'enrouleur ne s'enroule plus ou se bloque ?

Décompressez immédiatement le système. Ne tirez pas sur le tuyau. Vérifiez le ressort et le mécanisme d'accrochage. Si le problème persiste, contactez un réparateur agréé ou Reelcraft.

Puis-je utiliser l'enrouleur pour des gaz ?

Oui, l'enrouleur peut être utilisé pour des gaz, mais vous devez respecter la pression maximale et évacuer tout gaz sous pression avant entretien. Assurez-vous que le tuyau est adapté au gaz.

Comment lubrifier les pièces mobiles ?

Utilisez du Perma Bond ou du Loctite (composé anti-grippage) sur les surfaces en contact en mouvement.

Où trouver des pièces de rechange ?

Les pièces détachées (tuyaux, ressorts) sont disponibles auprès de Reelcraft ou de distributeurs agréés. Le remplacement du ressort doit être effectué par un professionnel.

Quelles sont les consignes de sécurité essentielles ?

Toujours décompresser le système avant entretien. Ne pas dépasser la pression nominale. Ne pas tirer sur l'embout du tuyau. Maintenir une zone de travail dégagée. En cas de fuite, décompresser immédiatement.

MODE D'EMPLOI 7850 CLP Reelcraft

Instructions D'Opération

Série 7000 Enrouleurs de Tuyau

Bas, milieu et numéros de type à haute pression:

7600 OLP 7830 OLP 7925 OLP 7830 OMP 7600 OHP

7640 OLP 7840 OLP 7600 OMP 7840 OMP 7640 OHP

7650 OLP 7850 OLP 7630 OMP 7850 OMP 7650 OHP

7607 OLP 7850 OLP121 7640 OMP 7400 OHP 7650 OLP-HTH

7670 OLP 7850 OLPSW57 7650 OMP 7440 OHP 7850 OLP-HTH121

7800 OLP 7900 OLP 7800 OMP 7450 OHP 7925 OLP-HTH

Lisez ce manuel soigneusement avant d'installer, actionner, ou entretenir cet équipement.

Sécurité

• Assurez-vous que l'enrouleur est correctement installé avant de raccorder les tuyaux d'entrée et de sortie.
• Evacuez tout liquide/gaz sous pression du système avant d'entreprendre l'entretien de l'enrouleur.
• Avant de raccorder l'enrouleur à la ligne d'alimentation, assurez-vous que la pression n'excède pas la pression de fonctionnement nominale maximum de l'enrouleur.
• Souvenez-vous, même les pressions basses sont dangereuses et peuvent provoquer des blessures ou la mort.

• Ayez conscience des machines et des personnes se trouvant dans la zone de travail.

• Si une fuite apparaît dans le tuyau ou l'enrouleur, décompressez le système immédiatement.

• L'enrouleur comporte un assemblage à ressort de haute tension. Observez la plus grande prudence.
• Sortez le tuyau de l'enrouleur en tirant sur le tuyau lui-même, pas sur l'embout.
• Si l'enrouleur arrête d'enrouler ou de dérouler, décompressez le système immédiatement. Ne pas tirer ou secouer le tuyau !
• Comme avec toute autre machine, traitez l'enrouleur de tuyau avec respect, en observant les consignes de sécurité habituelles.

CONSIGNES D'INSTALLATION

MONTAMIENTO

AVERTISSMENT: Sauf enrouleur a été spécifié différemment lors de la commande, au maximum hauteur d'installation est de 16 pieds. Ne pas dépasser cette distance.

1. Déballez l'enrouleur et inspectez-le pour déceler le dommage. Faites tournez à la main pour vérifier le bon fonctionnement. Vérifiez l'enrouleur pour voir s'il est complet.
2. Agencez l'enrouleur en prévision d'une sortie laterale, par le haut, ou par le bas en enlevantles écrous qui correspondent au support. Fixez le support guide la position désirée, et remplacez les écrous.
3. Positionnez l'enrouleur au sol, au mur, ou au plafond. Fixez-le solidement en utilisant 4 boulons (fournis par le client).

INSTALLATION DES TUYAUX D'ENTRÉS

MIS EN GARDE: Assurez-vous que la pression du tuyau d'alimentation ne dépasse pas la pression maximum qui est specifié pour l'enrouleur. Appliquez du materiau d'étanchiété pour les filets de tuyau à tous les filets uniquement sur les enrouleurs. AVERTISSMENT: Utilisez un raccord flexible à l'entré. N'utilisez pas les tuyaux rigides.

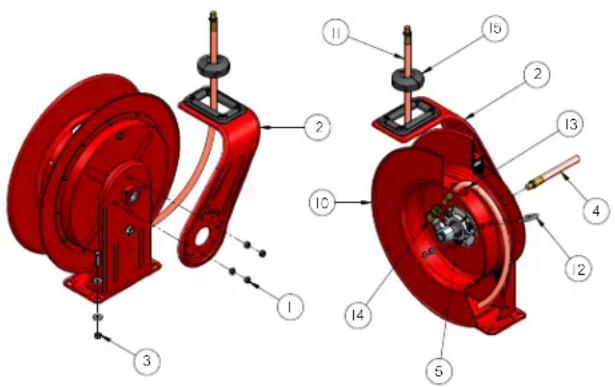

1. Connectez la ligne d'alimentation (4) à la manche d'entré principale (5) comme indiqué.

INSTALLATION DES TUYAUX DE SORTIES

MIS EN GARDE: Faites attention; enrouleur sous tension! Évitez de lâcher le mécanisme d'accrochage. Appliquez du matériau d'étanchéité pour les filets du tuyau à tous les filets uniquement sur les enrouleurs.

1. Tournez à la main la poulie (10) jusqu'au ressort est tendu, puis-tournez-la 3 tours à la sense opposite, puis fermez au loquet.
2. Guidez le(s) tuyau(x) (11) à travers le support guide, les boulons en U (12), et puis à travers le trou (13) dans l'entrouleur comme indiqué.
3. Connectez le(s) tuyau(x) (11) au rac-cord tounant (14) comme indiqué.
4. Serrez bien le boulons en U.
5. Chargez le(s) tuyau(x). Ouvrez momentanément la vanne de régulation pour évacuer le(s) tuyau(x) des gaz. Quand du fluide arrive à la vanne de régulation, fermez-la. Lorsque le(s) tuyau(x) sont complètement chargé(s), relâchez le mécanisme d'accorchage et enroulez le(s) tuyau(x) de sortie sur l'enrouleur.

RÉGLAGES

MISE EN GARDE: Faites attention; enrouleur sous tension. Évitez de relâcher le mécanisme d'accrochage. Au besoin, réglez la tension du ressort l'enrouleur en ajoutant ou en enlevant un tour de câble à la fois jusqu'à l'obtention de la tension désirée. Ajoutez un tour de câble pour augmenter la tension. Enlevez un

tour pour l'effet contraire.

DIRECTIVES DE MAINTENANCE

La maintenance de l'enrouleur par l'utilisateur est limitée à la remplacement des tuyaux d'entré et de sortie. Signalez tout autre problème seulement à une personne autorisée ou directement à Reelcraft. Inobservation de le faire peut résulter en blessure personnel et/ou le dommage d'équipment. En plus, la garantie peut être annulée. MISE EN

GARDE: Rebobinez le tuyau à l'enrouleur, et puis évacuez la pression du système avant de faire ce qui suit.

1. Remplacez les tuyaux comme décrivé au paragraphe "Instructions d'Installation" qui se trouve dans ce manuel.

AVERTISSMENT: Quand vous remplacez le ressort de mouvement, maintenez-le bien en place lorsque le moyeu est enlevé. Si le centre du ressort peut se lever, il peut échapper de son conteneur avec assez de force de causer des blessures. En jetant de vieux assemblages ou des assemblages cassés, les câbles doivent être soudés ensemble ou fixés ensemble pour éviter des blessures possibles aux ferrailleurs.

1. Toutes les pièces qui se touchent en mouvant doivent être lubrifiées avec du Perma Bond ou du Loctite (composé qui empêche le grippage).
