Studio Light & Fire Smart - Cheminée Klarstein - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cheminée électrique
Marque	Klarstein
Modèle	Studio Light & Fire Smart
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance de chauffage nominale	2000 W
Puissance de chauffage minimale	1000 W
Wi-Fi intégré	Oui, 802.11 b/g/n, 2,4 GHz
Contrôle à distance	Smartphone via application Klarstein
Télécommande	Oui
Réglage de la flamme	5 niveaux de luminosité, 7 couleurs
Minuterie	0 à 9 heures
Détection de fenêtre ouverte	Oui
Plage de température	18 – 35 °C
Montage	Mural (hauteur recommandée 600 mm du sol)
Entretien	Nettoyer avec un aspirateur et un chiffon humide ; ne pas utiliser de produits abrasifs
Sécurité	Ne pas recouvrir ; maintenir une distance d'au moins 1 m des matériaux combustibles ; ne pas utiliser avec une minuterie externe
Réparabilité	Réparations réservées à un professionnel qualifié
Consommation en veille	0,0005 W
Numéros d'article	10038383, 10038384, 10038385, 10038386, 10038387, 10038388

FOIRE AUX QUESTIONS - Studio Light & Fire Smart Klarstein

Comment installer la cheminée murale ?

Utilisez le support de montage fourni. Percez cinq trous de 35 mm de profondeur avec un foret de 8 mm, insérez les chevilles, fixez le support avec des vis. Accrochez l'appareil en engageant la barre arrière dans le support, puis fixez le support inférieur. Placez les bûches et remettez le panneau avant. Voir la section Montage mural pour plus de détails.

Comment connecter l'appareil au Wi-Fi ?

Téléchargez l'application Klarstein depuis l'App Store ou Google Play. Assurez-vous que votre smartphone est connecté au même réseau Wi-Fi 2,4 GHz que l'appareil. Ouvrez l'application, connectez-vous ou créez un compte, puis suivez les instructions de l'application. L'appareil doit être en mode appairage (voyant Wi-Fi clignotant).

Que faire si le Wi-Fi ne se connecte pas ?

Vérifiez que l'appareil est branché et en mode appairage (voyant clignotant). Assurez-vous que votre routeur émet sur la bande 2,4 GHz et que le SSID est distinct. Désactivez le pare-feu du réseau si nécessaire. Si le problème persiste, contactez [e-mail].

Comment régler la couleur des flammes ?

Appuyez deux fois sur la touche Flamme de la télécommande ou maintenez-la enfoncée sur le panneau de commande. Utilisez les touches fléchées pour choisir entre les couleurs C1 à C7. Les couleurs incluent blanc chaud, rouge, bleu et leurs combinaisons.

Comment régler la minuterie ?

Appuyez sur la touche Minuterie. Utilisez les touches fléchées pour sélectionner une durée de 0 à 9 heures par intervalles d'une heure. La minuterie éteint automatiquement l'appareil après le délai défini.

Que signifie l'alarme E4 ?

L'alarme E4 indique une détection de fenêtre ouverte. Si la température de la pièce baisse de 5 °C en 3 minutes et n'augmente pas en 7 minutes, le chauffage s'arrête automatiquement pour économiser l'énergie. Vérifiez les fenêtres et réinitialisez l'appareil.

Comment nettoyer la cheminée ?

Débranchez l'appareil et laissez-le refroidir complètement. Utilisez un aspirateur pour nettoyer les fentes d'aération et les grilles. Essuyez les surfaces extérieures avec un chiffon humide (non mouillé). N'utilisez pas de produits abrasifs ou de liquides.

Puis-je utiliser l'appareil comme chauffage principal ?

Non, l'appareil ne convient pas comme source principale de chauffage. Il est conçu pour un chauffage d'appoint et décoratif. Veuillez consulter la notice pour plus de détails.

Quelles sont les précautions de sécurité importantes ?

Ne recouvrez jamais l'appareil. Maintenez une distance d'au moins 1 mètre des matériaux combustibles (meubles, rideaux). N'utilisez pas l'appareil avec une minuterie externe ou une prise télécommandée. Gardez hors de portée des enfants et ne l'utilisez pas près d'eau.

Comment réinitialiser le Wi-Fi ?

En mode veille, maintenez la touche d'alimentation enfoncée pendant 3 secondes pour réinitialiser le Wi-Fi. Le voyant Wi-Fi se mettra à clignoter, indiquant que l'appareil est en mode appairage.

MODE D'EMPLOI Studio Light & Fire Smart Klarstein

Remarque : l'appareil ne convient pas en tant que source principale de chauffage.

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement les instructions suivantes de branchement et d'utilisation afin d'éviter d'éventuels dommages. Le fabricant ne saurait être tenu pour responsable des dommages dus au non-respect des consignes de sécurité et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour accéder à la dernière version du mode d'emploi et à d'autres informations concernant le produit:

Consignes de sécurité 48

Aperçu de l'appareil et touches 49

Assemblage 10038383,10038384 50

Montage mural 51

Panneau de commande 52

Télécommande 52

Affichages à l'écran 53

Mise en marche et utilisation 54

Nettoyage et entretien 55

Contrôle de l'appareil par smartphone 56

Fiche de données produit 58

Conseils pour le recyclage 59

Déclaration de conformité 59

FICHE TECHNIQUE

Numéro d'article	10038383, 10038384, 10038385, 10038386, 10038387, 10038388
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance	2000 W
WiFi standard	802.11 b/g/n
WiFi fréquence	2,4 GHz
WiFi puissance de radiofréquence (max.)	20 dBm

CONSIGNES DE SÉCURITÉ

• Avant utilisation, vérifiez la tension sur l'étiquette de l'appareil et ne branchez l'appareil que sur des prises correspondant à la tension de l'appareil.
• Si le câble d'alimentation est endommagé, faites-le remplacer par un professionnel qualifié.
• Ne placez pas la cheminée directement sous une prise.
• Tenez l'appareil à un mètre de distance des matériaux combustibles tels que meubles, rideaux ou similaires.
• Utilisez l'appareil hors de portée des enfants. Les enfants ne sont autorisés à utiliser l'appareil que sous surveillance.
• L'appareil n'est pas destiné à un usage commercial, mais seulement pour une utilisation domestique et dans des environnements similaires.
• N'utilisez pas l'appareil s'il fonctionne mal ou a été endommagé de quelque façon que ce soit.
• Les réparations ne peuvent être effectuées que par des spécialistes qualifiés.
• Les réparations mal effectuées ou de votre propre chef représentent un risque de blessure.
• Ne faites pas passer le câble d'alimentation sous des tapis ou moquettes.
• Assurez-vous que le câble d'alimentation ne passe pas sur des recoins pointus ou des surfaces chaudes.
• Ne recouvrez pas la cheminée pour éviter la surchauffe.
• N'utilisez pas l'appareil avec une minuterie externe, une prise de courant télécommandée ou un autre appareil qui allume et éteint automatiquement le poêle.
• Ne plongez pas l'appareil dans l'eau ou d'autres liquides.
• N'utilisez pas l'appareil près d'une baignoire, d'une douche ou d'une piscine.
• N'utilisez pas l'appareil à l'extérieur.
• N'utilisez pas l'appareil avec des mains mouillées.
• N'utilisez pas l'appareil sur ou à proximité de surfaces chaudes.
• N'utilisez pas l'appareil avec un câble d'alimentation endommagé.
• Avant le nettoyage, débranchez la fiche de la prise et laissez l'appareil refroidir complètement.
• N'utilisez pas d'abrasifs pour le nettoyage.
• N'utilisez que des accessoires expressément approuvés par le fabricant.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l'appareil par une personne responsable et d'en comprendre les risques associés.
• Veillez à ce que les enfants ne jouent pas avec l'appareil.

ATTENTION

Risque de brûlures ! Certaines parties de l'appareil peuvent devenir très chaudes. Veillez à ne pas vous brûler ni vous-même ni vos enfants.

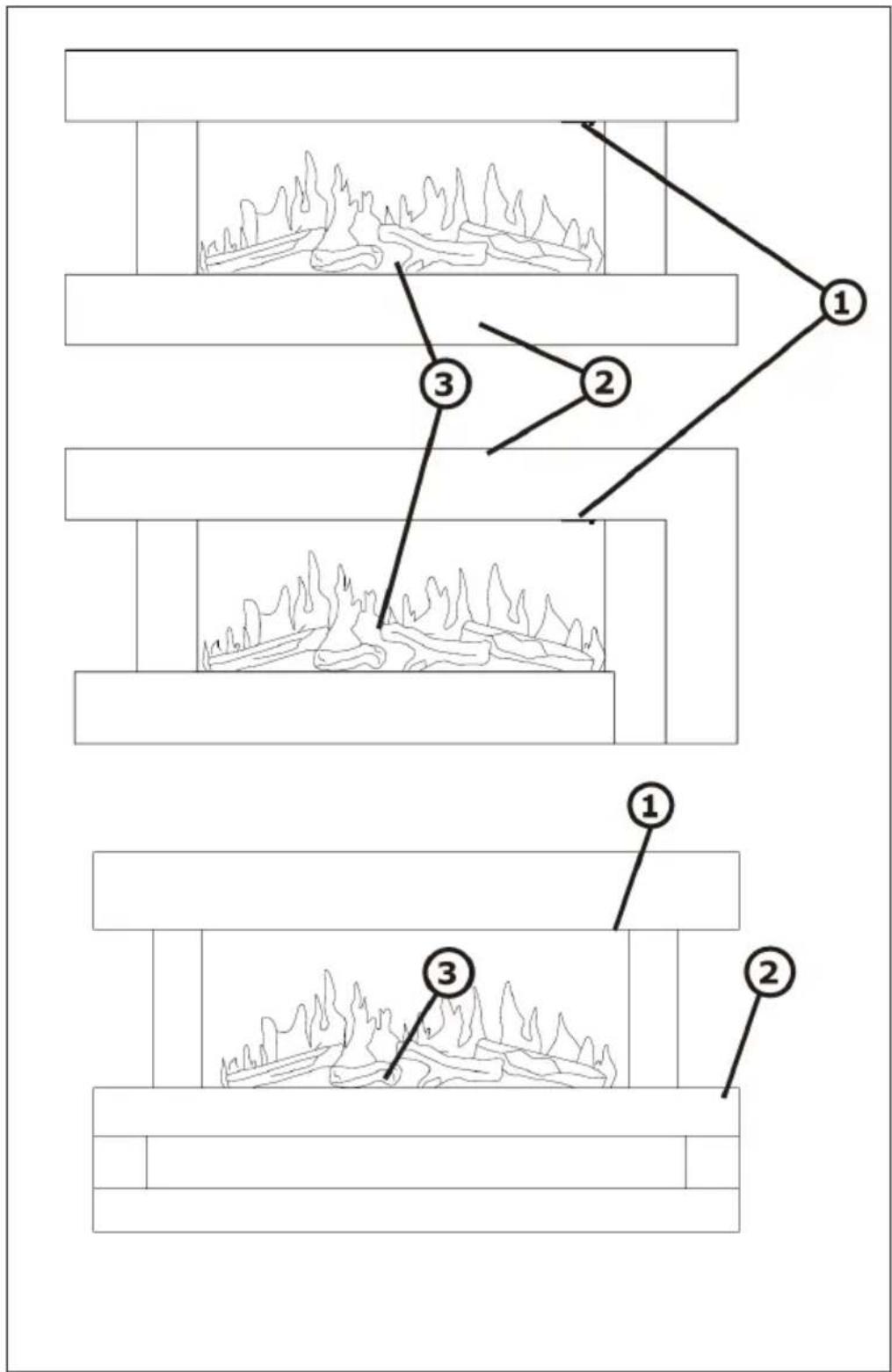

APERÇU DE L'APPAREIL ET TOUCHES

1 Interrupteur
2 Logement
3 Büches

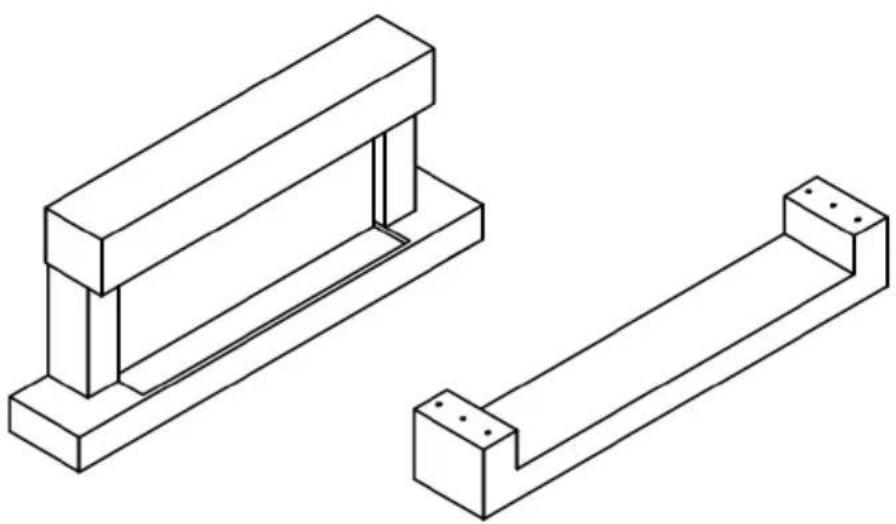

ASSEMBLAGE 10038383, 10038384

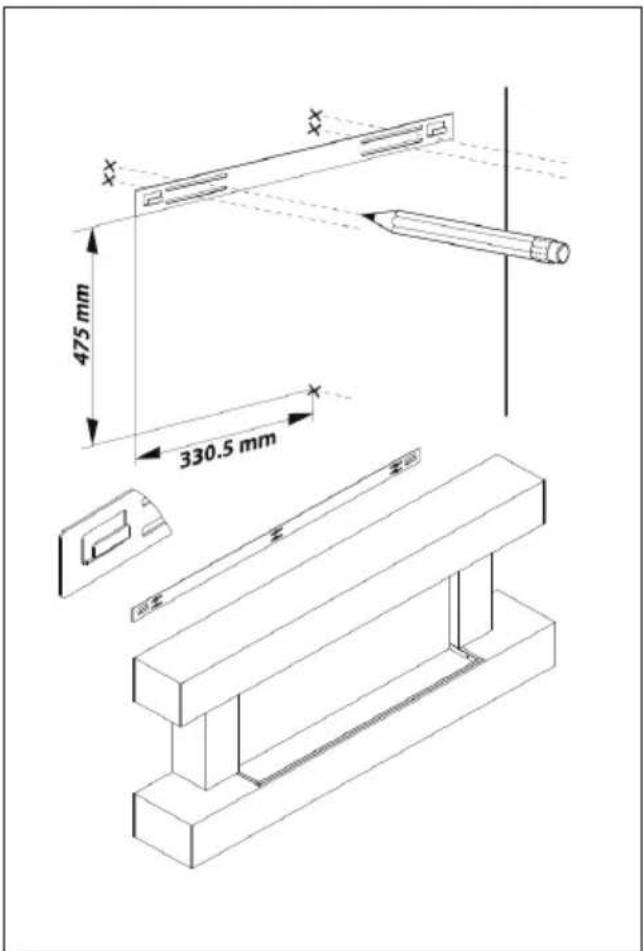

MONTAGE MURAL

Installation

1 Le foyer est destiné à être monté de façon permanente sur un mur à une hauteur minimale de 300 mm. Le support doit être monté horizontalement et le câble doit être acheminé en bas à droite du foyer. Une hauteur de 600 mm du sol au bas du foyer mural est recommandée pour une visibilité optimale du lit de combustible.
2 Utilisez le support comme gabarit de table et marquez cinq positions de perçage sur le mur. Veillez à ce que ces trous soient tous horizontaux.
3 Mettez le support de côté et percez les trous de 35 mm de profondeur à l'aide d'un foret pilote de 2 mm et d'une mèche de 8 mm.
4 Nettoyez les trous de la poussière et de la saleté et insérez une cheville dans chaque trou. Veillez à ce que le bord de chaque trou soit au même niveau que la surface.
5 Maintenez le support en position et fixez-le avec des vis.
6 Soulevez délicatement l'appareil en vous assurant que la barre supérieure arrière de la cheminée murale s'engage dans le support mural et est centrée. Cette opération doit être effectuée par deux personnes pour éviter de se blesser ou d'endommager l'appareil.
7 Ne relâchez pas l'appareil tant que vous n'êtes pas sûr qu'il est bien fixé au support. Appuyez délicatement la cheminée murale contre le mur. Marquez les deux trous de fixation du support inférieur sur le mur, puis retirez la
8 Percez les trous dans le mur et insérez les chevilles.
9 Remettez la cheminée murale au mur et fixez le support de montage inférieur au mur avec les vis fournies pour fixer définitivement la cheminée murale.
10 Retirez le panneau avant, déballez les bûches du sac et placez-les le long de l'unité d'éclairage dans la position souhaitée.
11 Remettez le panneau avant en place.

Conseil utile avant l'installation : L'appareil peut être commandé soit par les interrupteurs situés sur le foyer sous la verrière, soit par la télécommande fournie.

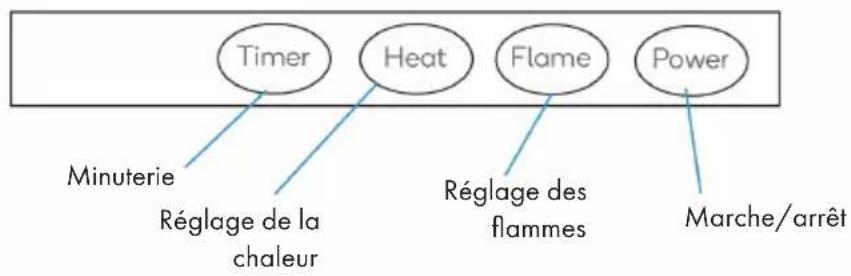

PANNEAU DE COMMANDE

TÉLÉCOMMANDE

	Touche de marche/arrêt	• Appuyez sur cette touche pour allumer et éteindre l'appareil
	Réglage des flammes	• Pour régler la luminosité de la flamme : appuyez sur une fois et ajustez la luminosité de la flamme avec les touches fléchées.• Pour définir la couleur de la flamme : appuyez deux fois sur cette touche puis utilisez les touches fléchées pour basculer entre les couleurs de la flamme (C1 - C7).
	Touches fléchées	• Appuyez sur ces touches pour choisir entre les différents niveaux de chauffage. Le niveau sélectionné s'affiche sur l'écran. Lorsque la petite barre s'allume, un niveau de chauffage bas est défini. Un niveau de chauffage élevé est réglé lorsque les deux barres s'allument.
	Réglage de la températureTouche de minuterie	• Appuyez une fois sur cette touche et utilisez les touches fléchées pour sélectionner la température souhaitée (18 – 35 °C).L'appareil étant allumé, appuyez sur cette touche pour régler le délai avant l'arrêt automatique. Vous pouvez définir 0 à 9 heures par intervalles d'une heure. Dès que la durée définie est écoulée, le feu s'éteint automatiquement.Pour régler la couleur du rétroéclairage, maintenez cette touche jusqu'à ce que vous entendiez un bip et que „F1“ apparaisse à l'écran. Appuyez ensuite plusieurs fois sur la touche de la minuterie pour sélectionner l'une des couleurs. Dès que vous avez atteint „F9“, le mode de réglage est quitté et la sélection des couleurs recommence.

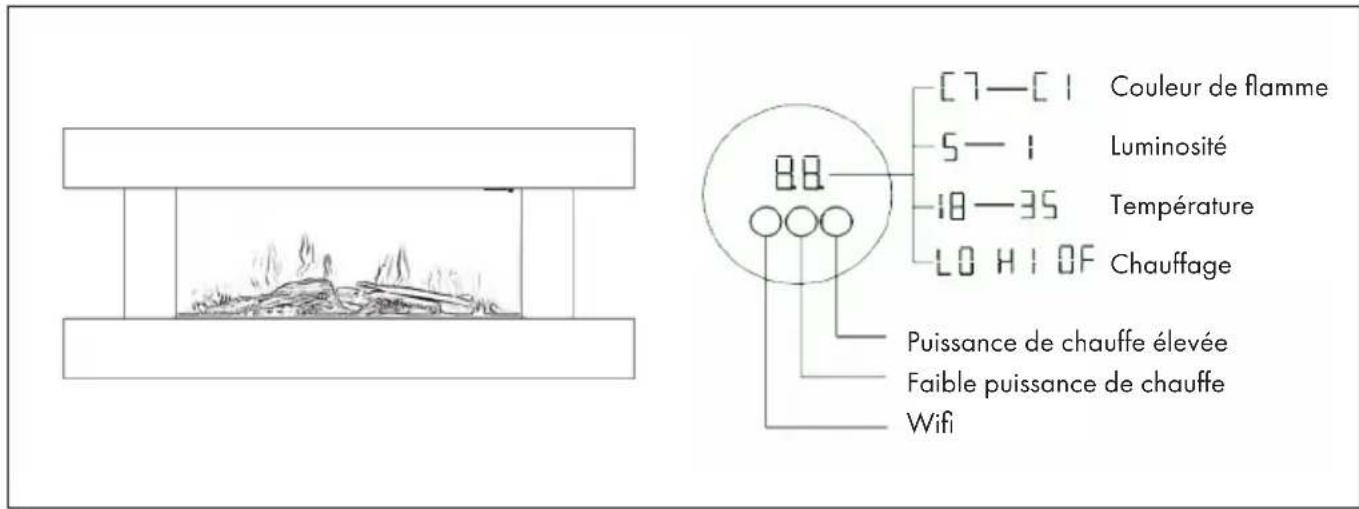

AFFICHAGES À L'ÉCRAN

• Appuyez sur la touche d'alimentation pour allumer / éteindre l'appareil.
• En veille, appuyez et maintenez la touche d'alimentation pendant 3 secondes pour réinitialiser le WiFi.
• En veille, appuyez et maintenez le bouton d'alimentation pendant 5 secondes pour basculer entre Celsius et Fahrenheit.

Réglage de la flamme

• Appuyez plusieurs fois sur la touche Flamme pour régler la luminosité de la flamme. 5 niveaux sont disponibles. 5 est le niveau le plus élevé et 1 est le niveau le plus bas.
• Appuyez et maintenez enfoncé le bouton Flamme pendant 5 secondes pour régler la couleur de la flamme. Vous pouvez ensuite choisir entre les couleurs C1 - C7 en appuyant plusieurs fois.

C1 blanc chaud + rouge + bleu

C2 blanc chaud + rouge

C3 rouge + bleu

C4 blanc chaud + bleu

C5 bleu

C6 rouge

C7 blanc chaud

• Vous pouvez régler une minuterie de démarrage en appuyant plusieurs fois sur la touche Timer en mode veille. La minuterie de démarrage est réglable entre 0 et 9 heures. Chaque fois que vous appuyez sur la touche de la minuterie, l'heure est ajustée par intervalle d'une heure.
• Pour régler le rétroéclairage LED, appuyez sur la touche Timer jusqu'à ce que vous entendiez un bip sonore. „F1“ s'affiche alors sur la vitre. Vous pouvez choisir parmi un total de 8 couleurs d'arrière-plan. Appuyez brièvement sur la touche de la minuterie pour changer de couleur. Dès que „F9“ est atteint, le menu est quitté et le choix des couleurs recommence si vous appuyez à nouveau.

Détection de fenêtre ouverte

Si la température de la pièce descend en dessous de 5 °C en 3 minutes et n'augmente pas en 7 minutes lorsque l'appareil est en marche, l'appareil suppose automatiquement qu'une fenêtre est ouverte. La fonction de chauffage est alors désactivée pour économiser de l'énergie et un signal d'avertissement retentit. L'alarme „E4" s'affiche à l'écran.

NETTOYAGE ET ENTRETIEN

Remarque : Mettez l'appareil hors tension et débranchez-le de la prise de courant. Attendez que l'appareil soit complètement refroidi avant de le nettoyer.

• Utilisez un aspirateur pour nettoyer les fentes d'aération et les grilles.
• Enlever la poussière sur les surfaces extérieures à l'aide d'un chiffon umide (non mouillé).
• N'utilisez pas de produits de nettoyage ou d'abrasifs puissants.
  Ne pas vaporiser l'appareil avec des liquides ou l'immerger dans de l'eau ou d'autres liquides.
• N'ouvrez jamais le boîtier de l'appareil de chauffage.

Stockage

Conservez l'appareil dans un endroit exempt de poussière pendant la basse saison. Idéalement, l'emballer dans le carton d'origine. Enroulez le câble chauffant proprement pour éviter d'endommager le câble.

CONTRÔLE DE L'APPAREIL PAR SMARTPHONE

Si vous connectez l'appareil à votre réseau Wi-Fi domestique, vous pouvez l'utiliser facilement via l'application Klarstein associée. L'application vous permet non seulement de contrôler à distance l'appareil via votre smartphone, mais vous donne également accès à des recettes et à des informations supplémentaires.

Procédez comme suit pour connecter votre smartphone avec votre appareil Klarstein :

1 Téléchargez d'abord l'application Klarstein en scannant le code QR avec votre smartphone (voir ci-dessous) ou téléchargez-le directement depuis l'App Store ou Google Play.
2 Assurez-vous que votre smartphone est connecté au même réseau WiFi que votre appareil Klarstein.
3 Ouvrez l'application Klarstein.
4 Connectez-vous avec votre compte. Si vous n'avez pas encore de compte, inscrivez-vous dans l'application Klarstein.
5 Suivez les indications de l'application.

Téléchargement de l'application

Utilisez la fonction de scan de votre téléphone portable pour scanner le QR Code et télécharger l'application sur votre smartphone.

Remarque : L'application fournit des informations supplémentaires sur la façon d'utiliser l'application et de l'aide sur la façon de se connecter à votre appareil dès que vous l'ouvrez pour la première fois.

iOS Android

Résolution des problèmes de connexion

Si votre appareil Klarstein est introuvable dans le Wifi, vérifiez les points suivants :

1. L'appareil n'est pas branché. Vérifiez que votre appareil est branché à une prise.
2. L'appareil ne se trouve pas en mode d'appairage. Vérifiez que le voyant WiFi (LED) du panneau de commande de l'appareil intelligent clignote comme décrit dans les instructions „Réinitialiser les paramètres WiFi" pour votre appareil intelligent (les instructions se trouvent généralement sous Connexion de l'appareil).
3. Le point d'accès WiFi ne fonctionne pas sur 2,4 GHz. Assurez-vous que votre point d'accès fonctionne sur la bande 2,4 GHz et que vous disposez de votre propre SSID sur la bande 2,4 GHz. Si vous n'êtes pas sûr de la bande de fonctionnement de votre point d'accès, veuillez contacter votre fournisseur d'accès Internet.

Important : veuillez noter que si votre routeur WiFi a une double bande - c'est-à-dire qu'il fonctionne à la fois dans les bandes 2,4 GHz et 5 GHz - vous devez séparez les SSID pour chaque bande et les 2,4 GHz Utilisez le SSID GHz pour vous connecter.

1. Vérifiez les paramètres du pare-feu de votre réseau WiFi. Le paramétrage de pare-feu de votre réseau Wi-Fi peut ne pas permettre à l'application Klarstein de configurer les paramètres Wi-Fi sur votre appareil connecté. Veuillez vous assurer que vous n'utilisez pas un réseau WiFi public, par ex. aéroports, dortoirs, entreprises, etc.

2. Différentes données de connexion dans le smartphone et dans l'application. Vérifiez que les données de connexion WiFi saisies dans l'application Klarstein correspondent à celles de votre smartphone.

Si vous avez suivi les instructions ci-dessus et que votre smartphone ne parvient toujours pas à se connecter à l'application, veuillez nous envoyer un e-mail pour obtenir de l'aide : [e-mail]

Référence (s) du produit	10038383, 10038384, 10038385, 10038386, 10038387, 10038388
Donnée Symbole Valeur Unité	Donnée Unité
Puissance calorifique Uniquement pour les radiateurs électriques				àaccumulation : Type de régulation de l'apport de chaleur
Puissance calorifique nominale	P_nom	2.0 kW	Régulation manuelle de l'apport de chaleuravec thermostat intégré			n.c.
Puissance calorifique minimale (indicative)	P_min	1.0 kW	Régulation manuelle de l'apport de chaleuravec indication de la température de la pièceet/ou de l'extérieur			n.c.
Puissance maximale continue de chauffage	P_max,c	2.0 kW	Régulation électronique de l'apport de chaleuravec indication de la température de la pièceet/ou de l'extérieur			n.c.
Consommation de courant auxiliaire					Apport de chaleur assisté par ventilateur n.c.
A puissance calorifique nominale	el_max	1.988 kW			Type de chauffage/ contrôle de la température de lapièce
A puissance calorifique minimale	el_min	0.990 kW	Chauffage à une seule vitesse, pas de contrôlede la température ambiante			non
En mode veille el	SB	0.0005 W	Deux vitesses ou plus réglables manuellement,pas de contrôle de la température ambiante			non
					Contrôle de la température ambiante parthermostat mécanique	non
					Contrôle électronique de la températureambiante	non
					Contrôle électronique de la températureambiante et régulation par jour	non
					Contrôle électronique de la températureambiante et régulation par semaine	oui
					Autres options de régulation
					Contrôle de la température ambiante avecdétection de présence	non
					Contrôle de la température ambiante avecdétection de fenêtre ouverte	oui
					Avec option télécommande	non
					Avec contrôle du démarrage du chauffage	non
					Avec limitation de la durée de fonctionnement non
					Avec globe noir capteur de température	non
Coordonnées de contact	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

CONSEILS POUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

Ce produit contient des piles. S'il existe une réglementation pour l'élimination ou le recyclage des piles dans votre pays, vous ne devez pas les jeter avec les ordures ménagères. Renseignez-vous sur les dispositions locales relatives à la collecte des piles usagées. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives.

Importateur pour la Grande Bretagne :

Le soussigné, Chal-Tec GmbH, déclare que l'équipement radioélectrique du type Studio Light & Fire est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante : use. berlin/10038386
