MANUALE UTENTE Studio Light & Fire Smart Klarstein

Nota: il dispositivo non è idoneo ad essere utilizzato come fonte di riscaldamento primaria.

Controllore di calore

• Premere ripetutamente il pulsante Heat per selezionare tra i diversi livelli di calore. Il livello selezionato viene indicato sullo schermo da una barra. Quando la piccola barra si accende, viene impostato un basso livello di calore. Quando entrambe le barre sono accese, viene impostato un livello di calore elevato.
• Tenere premuto il pulsante Heat per 5 secondi per impostare la temperatura di riscaldamento desiderata. È possibile impostare una temperatura compresa tra 18 e 35 °C.

Minuterie

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 62

Descrizione del dispositivo e tasti 63

Montaggio 10038383,10038384 64

Montaggio a parete 65

Pannello di controllo 66

Telecomando 66

Indicazioni sullo schermo 67

Messa in funzione e utilizzo 68

Pulizia e manutenzione 69

Gestione tramite smartphone 70

Scheda informativa del prodotto 72

Smaltimento 73

Dichiarazione di conformità 73

DATI TECNICI

Articolo numero	10038383, 10038384, 10038385, 10038386, 10038387, 10038388
Alimentazione	220-240 V ~ 50/60 Hz
Potenza	2000 W
WiFi standard	802.11 b/g/n
WiFi frequenza	2,4 GHz
WiFi potenza a radiofrequenza (max.)	20 dBm

AVVERTENZE DI SICUREZZA

• Prima dell'uso, controllare la tensione sulla targhetta del dispositivo e collegare il dispositivo solo ad una presa che corrisponde alla tensione indicata.
• Se il cavo di alimentazione è danneggiato, farlo sostituire da un tecnico qualificato.
  • Non posizionare il dispositivo direttamente sotto la presa.
• Tenere materiali infiammabili come mobili, tende o simili ad un metro di distanza.
• Tenere il dispositivo fuori dalla portata dei bambini. I bambini possono utilizzare il dispositivo solo se sorvegliati.
• Il dispositivo non è per un uso commerciale, bensì per un uso domestico e per ambienti simili.
• Non utilizzare il dispositivo se presenta malfunzionamenti o se è danneggiato in qualche modo.
  • Le riparazioni possono essere eseguite solo da un tecnico qualificato.
• Le riparazioni eseguite in modo errato o autonomamente comportano il rischio di infortuni.
  • Non sistemare il cavo di alimentazione sotto tappeti o simili.
• Assicurarsi che il cavo di alimentazione non sia collocato su spigoli vivi o superfici calde.
• Non coprire il dispositivo per evitare il pericolo di surriscaldamento.
• Non utilizzare il dispositivo con un timer esterno, una presa con telecomando o un altro apparecchio che accende e spenge automaticamente il dispositivo.
  • Non immergere il dispositivo in acqua o in altri liquidi.
  • Non utilizzare il dispositivo vicino a vasche da bagno, docce o piscine.
  • Non utilizzare il dispositivo all'aperto.
  • Non utilizzare il dispositivo con le mani bagnate.
  • Non utilizzare il dispositivo sopra o vicino a superfici calde.
  • Non utilizzare il dispositivo con un cavo di alimentazione danneggiato.
• Prima di eseguire la pulizia, disinserire la spina dalla presa e far raffreddare completamente il dispositivo.
  • Non utilizzare prodotti abrasivi per la pulizia.
• Utilizzare solo accessori espressamente approvati dal produttore.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
  • Assicurarsi che i bambini non giochino con il dispositivo.

ATTENZIONE

Pericolo di ustioni! Alcuni componenti del dispositivo possono diventare molto caldi. Prestare la massima attenzione in presenza di bambini e di persone vulnerabili.

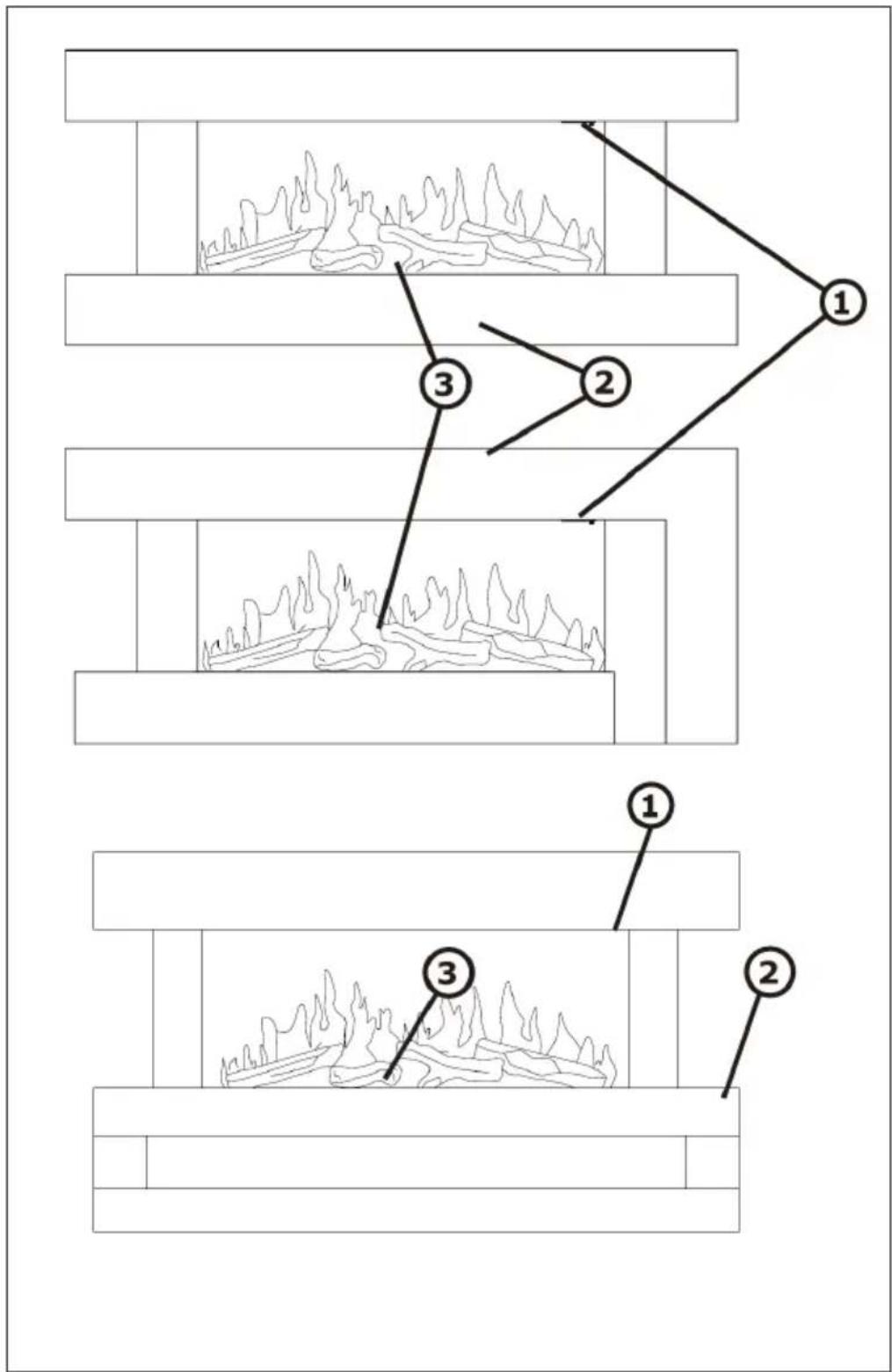

DESCRIZIONE DEL DISPOSITIVO E TASTI

1 Interruttore
2 Housing
3 Registri

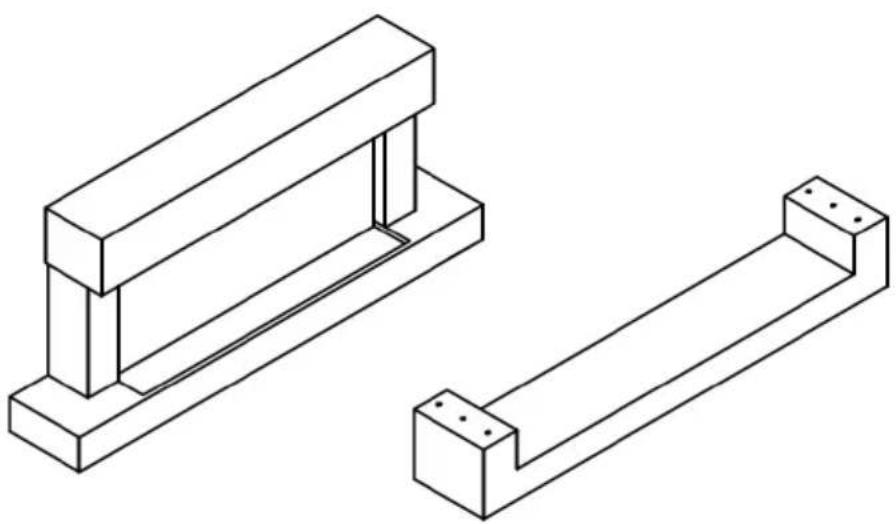

MONTAGGIO 10038383, 10038384

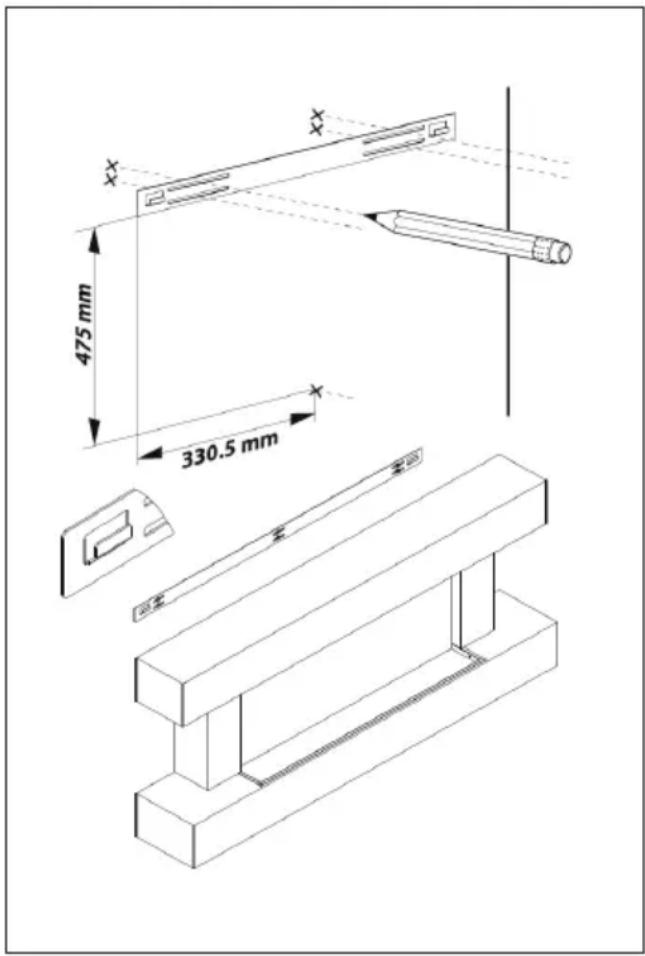

1 Il caminetto è destinato al montaggio permanente su una parete ad un'altezza minima di 300 mm. La staffa deve essere montata orizzontalmente e il cavo deve essere fatto passare in basso a destra del caminetto. Si raccomanda un'altezza di 600 mm dal pavimento al fondo del caminetto a parete per una visibilità ottimale del letto di combustibile.
2 Usare la staffa come sagoma del tavolo e segnare cinque posizioni di foratura sulla parete. Assicuratevi che questi fori siano tutti orizzontali.
3 Mettete da parte la staffa e praticate i fori a 35 mm di profondità con una punta pilota da 2 mm e una punta da 8 mm.
4 Pulire i fori dalla polvere e dallo sporco e inserire un tassello in ogni foro. Assicuratevi che il bordo di ogni foro sia a filo con la superficie.
5 Tenere la staffa in posizione e fissarla con le viti.
6 Sollevare con cautela l'apparecchio, assicurandosi che la barra posteriore superiore del camino a parete si impegni con la staffa a parete e sia centrata. Questa operazione deve essere effettuata da due persone per evitare lesioni o danni all'apparecchio.
7 Non rilasciare l'apparecchio finché non si è sicuri che sia saldamente fissato alla staffa. Premere con attenzione il camino a muro contro la parete. Segnare i due fori di montaggio della staffa inferiore sul muro e poi rimuovere il camino a muro.
8 Praticare i fori nel muro e inserire i tasselli.
9 Fissare nuovamente il caminetto da parete alla parete e fissare la staffa di montaggio inferiore alla parete con le viti in dotazione per fissare definitivamente il caminetto da parete.
10 Rimuovere il pannello frontale, estrarre i tronchi dal sacchetto e posizionarli lungo l'unità luminosa nella posizione desiderata.
11 Sostituire il pannello frontale.

Suggerimento utile prima dell'installazione: L'apparecchio può essere azionato sia con gli interruttori sul caminetto sotto il baldacchino sia con il telecomando in dotazione.

475 mm 330.5 mm

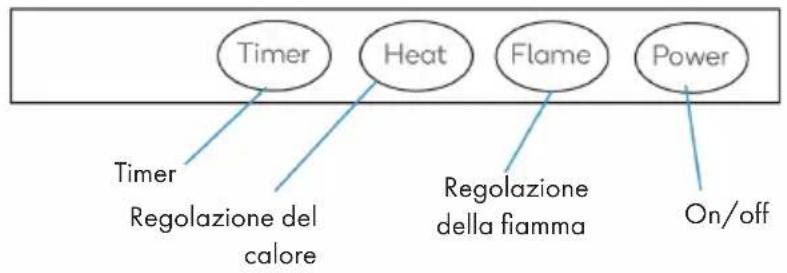

PANNELLO DI CONTROLLO

Timer Heat Flame Power Timer Regolazione del calore Regolazione della fiamma On/off

TELECOMANDO

	Tasto on/off • Premere questo tasto per accendere/spegnere il dispositivo.
	Tasto fiamma • Per regolare l'intensità della fiamma: premere questo tasto una volta e regolare l'intensità della fiamma con i tasti freccia.Per impostare il colore della fiamma: premere il tasto fiamma due volte e utilizzare i tasti freccia per cambiare i colori della fiamma (C1-C7).
	Tasti freccia • Premere questi tasti per passare tra i diversi livelli riscaldanti. Il livello selezionato viene mostrato nell'indicazione di riscaldamento. Quando si illumina la barra piccola, è impostato un livello riscaldante basso. Quando sono illuminate entrambe le barre, è impostato un livello riscaldante alto.
	Tasto temperatura • Premere questo tasto una volta e selezionare la temperatura desiderata con i tasti freccia (18-35 °C).Tasto timer•Premere questo tasto a dispositivo acceso per impostare il tempo fino allo spegnimento automatico. È possibile impostare una durata tra 0 e 9 in intervalli di 1 ora. Non appena scade il tempo impostato, il fuoco si spegne automaticamente.•Per cambiare l'impostazione cromatica dell'illuminazione di fondo, tenere premuto questo tasto fino all'emissione di un segnale acustico e alla comparsa di "F1" sullo schermo. Premere poi più volta il tasto timer per selezionare un colore. Non appena si raggiunge "F9", si abbandona la modalità di impostazione e la selezione cromatica ricomincia dall'inizio.

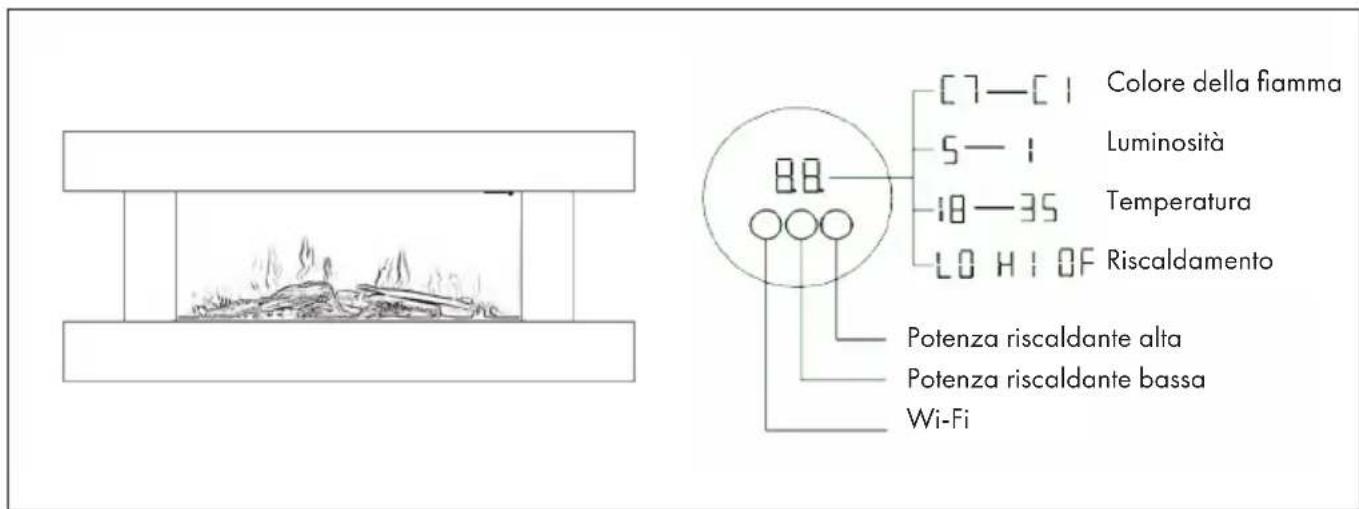

INDICAZIONI SULLO SCHERMO

[7]—[1] Colore della fiamma 5—1 Luminosità 18—35 Temperatura LO H1 OF Riscaldamento 88 Potenza riscaldante alta Potenza riscaldante bassa Wi-Fi

MESSA IN FUNZIONE E UTILIZZO

On/Off

• Premere Power per accendere/spegnere il dispositivo
• Tenere premuto Power in modalità standby per 3 secondi per resettare il Wi-Fi.
• Tenere premuto Power in modalità standby per 5 secondi per passare tra Celsius e Fahrenheit.

Regolazione della fiamma

• Premere più volte il tasto fiamma per regolare l'intensità della fiamma. Sono disponibili 5 livelli: 5 è il livello più intenso e 1 quello meno intenso.
• Tenere premuto il tasto fiamma per 5 secondi per raggiungere la selezione cromatica della fiamma. Ora è possibile selezionare i colori C1-C7 premendo più volta il tasto.

C1: bianco caldo + rosso + blu

C2: bianco caldo + rosso

C3: rosso + blu

C4: bianco caldo + blu

C5: blu

C6: rosso

C7: bianco caldo

Regolazione del calore

• Premere più volte Heat per selezionare i diversi livelli riscaldanti. Il livello selezionato viene mostrato da una barra sullo schermo. Se si illumina la barra piccola, è impostato un livello basso. Se si illuminano entrambe le barre, è impostato un livello alto.
• Tenere premuto Heat per 5 secondi per impostare la temperatura di riscaldamento desiderata. Si può impostare una temperatura tra 18 e 35 °C.

Timer

• Premere più volte Timer in modalità standby per impostare un timer di accensione. Il timer può essere impostato tra 0 e 9 ore. Ogni volta che si preme il tasto, il tempo viene modificato di 1 ora.
• Per impostare l'illuminazione di fondo LED, tenere premuto Timer fino a quando viene emesso un segnale acustico. Sulla finestra in vetro compare "F1". È possibile selezionare tra 8 colori dell'illuminazione di fondo. Premendo brevemente Timer cambia il colore. Non appena si è raggiunto "F9", si abbandona il menu e premendo di nuovo il tasto i colori ricominciano da capo.

Rilevamento finestra aperta

Se la temperatura scende di oltre 5 °C entro 3 minuti a dispositivo acceso e non risale entro 7 minuti, il dispositivo suppone che ci sia una finestra aperta. La funzione riscaldante viene spenta per risparmiare energia e viene emesso un segnale acustico di avvertimento. Sullo schermo compare l'avviso "E4".

PULIZIA E MANUTENZIONE

Nota: Spegnere l'unità e scollegarla dalla presa di corrente. Attendere che l'unità si sia raffreddata completamente prima di pulirla.

• Pulire le fessure e le griglie di aerazione con un aspirapolvere.
• Rimuovere la polvere dalle superfici esterne con un panno umido (non bagnato).
  • Non utilizzare detergenti o abrasivi aggressivi.
• Non spruzzare liquidi sull'apparecchio e non immergerlo in acqua o altri liquidi.
  • Non aprire mai l'alloggiamento del riscaldatore.

Conservazione

Tenere l'apparecchio in un luogo privo di polvere durante la bassa stagione. Idealmente, imballarlo nella confezione originale. Avvolgere il cavo del riscaldatore in modo pulito per evitare di danneggiarlo.

GESTIONE TRAMITE SMARTPHONE

Se si collega l'apparecchio al WiFi, è possibile gestirlo comodamente con la relativa applicazione Klarstein. L'app non solo consente di controllare l'apparecchio da remoto dal proprio smartphone, ma consente anche di accedere a ricette e ad altre informazioni.

Per collegare il telefono al dispositivo Klarstein, procedere come segue:

1 Per prima cosa scaricare l'app Klarstein scansionando il codice QR con lo smartphone (vedere sotto) o scaricarla direttamente dall'App Store o da Google Play.
2 Accertarsi che lo smartphone sia connesso alla stessa rete WiFi a cui deve collegarsi il dispositivo Klarstein.
3 Aprire l'applicazione Klarstein.
4 Accedere con il proprio account. Se non si possiede ancora un account, registrarsi nell'app Klarstein.
5 Seguire le istruzioni contenute nell'App.

App-Download

Utilizzare la funzione di scansione del telefono per eseguire la scansione del codice QR e salvare l'applicazione sullo smartphone.

Nota: L'applicazione fornisce ulteriori informazioni su come utilizzarla e su come connettersi al dispositivo non appena viene aperta per la prima volta.

iOS Android

Correzione degli errori in caso di problemi di connessione

Se non è possibile trovare il dispositivo Klarstein nella rete Wi-Fi, controllare i seguenti punti:

1. La spina non è collegata. Assicurarsi che il dispositivo sia collegato a una presa elettrica.
2. Il dispositivo non si trova in modalità di accoppiamento. Assicurarsi che l'indicazione Wi-Fi (LED) sul pannello di controllo del dispositivo smart lampeggi come descritto alla voce „Resettare le impostazioni Wi-Fi“ del dispositivo smart in questione (indicazioni a riguardo possono essere normalmente trovate alla voce „Connessione dei dispositivi“).
3. Il punto di accesso Wi-Fi non opera sulla banda da 2,4 GHz. Assicurarsi che il punto di accesso utilizzato operi sulla banda da 2,4 GHz e che sia disponibile un SSID personale sulla banda da 2,4 GHz. Se non si è sicuri del tipo di banda del punto di accesso, rivolgersi al fornitore di Internet.

Importante: tenere presente che se il router Wi-Fi è dotato di dualband e opera dunque sia sulla banda da 2,4 GHz che su quella da 5 GHz, è necessario dividere gli SSID per ogni banda e utilizzare per il collegamento l'SSID della banda da 2,4 GHz.

1. Controllare le impostazioni del firewall della rete Wi-Fi. L'impostazione del firewall della rete Wi-Fi potrebbe non permettere alla app Klarstein di configurare le impostazioni Wi-Fi sul dispositivo smart. Assicurarsi di non utilizzare reti Wi-Fi pubbliche, come ad es. presso aeroporti, hotel, aziende, ecc.

2. Diversi dati di registrazione su smartphone e app. Assicurarsi che i dati di registrazione Wi-Fi inseriti nella app Klarstein corrispondano a quelli con cui è collegato lo smartphone.

Se sono stati rispettati i punti citati in precedenza e lo smartphone continua a non connettersi alla app, si prega di inviare un'email al seguente indirizzo per ricevere supporto: [e-mail].

SCHEDA INFORMATIVA DEL PRODOTTO

Identificazione del modello (i)	10038383, 10038384, 10038385, 10038386, 10038387, 10038388
Indicazione Simbolo Valore	Unità Indicazione Unità
Potenza termica Solo per gli apparecchi per il riscaldamento d'ambiente locale elettrici ad accumulo: Tipo di controllo dell'apporto termico
Potenza termica nominale P	nom	2.0 kW	Controllo manuale del carico termico con termostato integrato			n.d.
Potenza termica minima (valore indicativo)	P_min	1.0 kW	Controllo manuale del carico termico con riscontro della temperatura ambiente e/o esterna			n.d.
Potenza termica massima continua	P_max,c	2.0 kW	Controllo elettronico del carico termico con riscontro della temperatura ambiente e/o esterna			n.d.
Consumo di elettricità ausiliaria					Potenza termica con supporto del ventilatore	n.d.
Per la potenza termica nominale	el_max	1.988 kW			Tipo di potenza termica / controllo della temperatura ambiente
Per la potenza termica minima	el_min	0.990 kW	Potenza termica di un solo livello, senza controllo della temperatura ambiente			no
In modalità di attesa el	SB	0.0005	W		Due o più livelli impostabili manualmente, senza controllo della temperatura ambiente	no
					Con controllo della temperatura ambiente tramite termostato meccanico	no
					Con controllo elettronico della temperatura ambiente	no
					Controllo elettronico della temperatura ambiente e timer giornaliero	no
					Controllo elettronico della temperatura ambiente e timer settimanale	si
					Altre opzioni di controllo
					Controllo della temperatura ambiente con rilevamento di presenza	no
					Controllo della temperatura ambiente con rilevamento di finestre aperte	si
					Con opzione telecomando	no
					Con controllo di avvio adattabile	no
					Con limitazione del tempo di funzionamento	no
					Con sensore lampada nero	no
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali rifiuti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l'ambiente e la salute delle persone da conseguenze negative.

DICHIARAZIONE DI CONFORMITÀ

CE UK CA

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Importatore per la Gran Bretagna:

Il fabbricante, Chal-Tec GmbH, dichiara che il tipo di apparecchiatura radio Studio Light & Fire è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: use.berlin/10038386
