CBF150 - Ventilateur d'extraction Canarm - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur d'extraction commercial
Marque	Canarm
Modèle	CBF150
Alimentation	120VAC, 60Hz
Courant nominal	0,15 A
Puissance nominale	8 W
Débit d'air	109 à 157 pi³/min (selon pression statique)
Contrôle de vitesse	Potentiomètre intégré 0-10 VDC
Utilisation prévue	Ventilation générale intérieure commerciale
Matériau du conduit	Métallique (recommandé)
Orientation de sortie	Réglable à 90° ou 180°
Installation	Au plafond, sur solives
Entretien	Vérifier annuellement ; nettoyer la grille si nécessaire
Sécurité	Débrancher l'alimentation avant entretien ; mise à la terre obligatoire
Précautions	Ne pas utiliser dans une cuisine ni pour évacuer des vapeurs dangereuses
Garantie	1 an (pièces et main-d'œuvre) sur retour à Canarm
Service après-vente	Contacter Canarm Ltd. (coordonnées dans la notice)
Pièces détachées	Disponibles auprès du fabricant
Réparabilité	Par personnel qualifié selon les codes locaux

FOIRE AUX QUESTIONS - CBF150 Canarm

Comment installer le ventilateur CBF150 au plafond ?

Fixez les supports de montage fournis aux solives du plafond ou à une structure permanente. Réglez la hauteur des supports selon l'épaisseur du plafond fini. Assurez-vous que l'unité est solidement attachée avec le matériel approprié.

Puis-je orienter la sortie du ventilateur différemment ?

Oui, le CBF150 permet de faire pivoter l'entrée/sortie à 90° ou 180°. Pour ce faire, débranchez l'alimentation, retirez le collier du conduit, tournez le ventilateur et rattachez-le avec le matériel existant.

Comment contrôler la vitesse du ventilateur ?

Un potentiomètre intégré 0-10 VDC est pré-câblé dans l'unité. Tournez le cadran pour régler la vitesse de 0 (arrêt) à 10 (pleine vitesse). Ne connectez pas de régulateur de vitesse supplémentaire.

Que faire si le ventilateur ne tourne pas ?

Vérifiez d'abord l'alimentation : disjoncteur, câblage. Assurez-vous que la tension correspond à 120VAC. Inspectez le câblage selon le diagramme. Si le problème persiste, contactez Canarm.

Le ventilateur fait un bruit inhabituel, que dois-je vérifier ?

Coupez l'alimentation et inspectez la roue pour des débris. Vérifiez que toutes les vis et attaches sont serrées. Assurez-vous que le volet s'ouvre librement. Nettoyez si nécessaire.

À quelle fréquence faut-il entretenir le ventilateur ?

Le ventilateur doit être vérifié au moins une fois par an, mais une routine de vérification tous les 2 à 3 mois est recommandée. Nettoyez la grille et l'intérieur si de la poussière ou des débris s'accumulent.

Puis-je utiliser ce ventilateur dans une cuisine ?

Non, le CBF150 est conçu uniquement pour la ventilation générale. Ne pas l'installer dans une cuisine ni pour évacuer des vapeurs dangereuses ou explosives.

Comment assurer la sécurité électrique lors de l'installation ?

Tout travail électrique doit être effectué par un électricien certifié selon les codes locaux. Coupez et verrouillez l'alimentation au panneau avant toute intervention. L'unité doit être mise à la terre.

Quelle est la garantie du ventilateur CBF150 ?

Canarm garantit le produit contre les défauts de matériaux et de fabrication pendant 1 an à compter de la date d'achat. La garantie inclut la réparation ou le remplacement de l'unité, hors frais de main-d'œuvre et de transport.

Où puis-je trouver des pièces de rechange ?

Contactez Canarm Ltd. aux coordonnées fournies dans la notice : téléphone [phone], email [e-mail], ou site web www.canarm.com/fr.

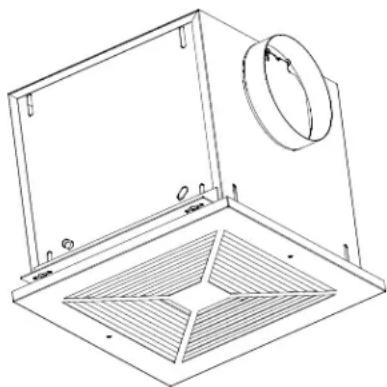

MODE D'EMPLOI CBF150 Canarm

Le but de ce manuel est de fournir un support pour une bonne installation et utilisation du Ventilateur de Salle de Bain Commercial (CBF). Ces instructions sont destinées à compléter les bonnes pratiques générales et ne sont pas destinées à des fins de remplacement des normes et codes locaux.

IL EST DE LA RESPONSABILITÉ DE L'ACHETEUR DE S'ASSURER QUE L'INSTALLATION ET L'ENTRETIEN DE CET ÉQUIPEMENT SOIENT FAITS PAR UN PERSONNEL QUALIFIÉ.

Bien inspecter les boîtes pour tout dommage. LE RECEVEUR DOIT NOTER TOUT DOMMAGE SUR LE BON DE CONNAISSEMENT DU TRANSPORTEUR ET EFFECTUER UNE RÉCLAMATION IMMÉDIATEMENT À LA COMPAGNIE DE TRANSPORT.

SÉCURITÉ GÉNÉRALE

1. Tout travaux électriques doivent être fait selon les codes électriques applicables et par un électricien certifié.
2. Avant d'effectuer le branchement, assurez-vous que l'alimentation est verrouillée dans la position OFF et que le voltage sur la fiche signalétique du moteur est le même que le voltage de l'alimentation.
3. Les ventilateurs CBF doivent être connectés en permanence au courant électrique. Ceux-ci sont conçus pour une utilisation intérieure commerciale.
4. Un potentiomètre de 1 à 10 VDC est inclus et pré-câblé dans votre unité CBF pour contrôler la vitesse du ventilateur. AVERTISSEMENT : NE PAS CONNECTER/CÂBLER CE VENTILATEUR À UNE CONTOLE DE VITESSE SUPPLEMENTAIRE.
5. Mise en garde : Utiliser seulement pour de la ventilation générale. Ne pas utiliser pour évacuer des matériaux ou vapeurs dangereux ou explosifs.
6. NE PAS installer le ventilateur directement au-dessus d'un bain ou d'une douche. NE PAS utiliser dans la cuisine.
7. Mise en garde : Le ventilateur contient des pièces rotatives et électriques. Des mesures de sécurité préventives doivent être prises durant l'installation, l'utilisation et la maintenance. Lorsqu'il fonctionne, le moteur peut être chaud. Ouvrez la grille et l'entrée afin de laisser le temps au moteur de refroidir.
8. Avant de démarrer l'unité, retirez doucement la grille et assurez-vous que la roue tourne librement.
9. Vérifiez et resserrez les vis, écrous, noix, etc. avant de démarrer le ventilateur (certains peuvent s'être relâchés durant le transport).
10. Lorsque vous coupez ou percez dans un mur ou un plafond, n'endommagez pas les fils électriques ou les autres pièces cachées.
11. Les ventilateurs à conduit doivent toujours être ventilés à l'extérieur. Pour réduire les risques d'incendie, utilisez uniquement des conduits métalliques.
12. Une quantité suffisante d'air est nécessaire pour une combustion et évacuation adéquates des gaz par le conduit (cheminée) de l'équipement de combustion afin d'éviter le refoulement. Suivez les directives et les normes de sécurité du fabricant de l'équipement de chauffage telles que celles publiées par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE) et les autorités locales.
13. Cette unité doit être mise-à-terre électriquement.
14. Veuillez suivre tout code national, provincial/d'État et local. Tous remplaceront ce manuel.
15. Le non-respect des consignes de sécurité de ce manuel peut entraîner des blessures graves, voire mortelles, par électrocution ou pièces rotatives à grande vitesse.

1. Retirez le ventilateur et les pièces associées de l'emballage.
2. IMPORTANT : Retirez le ruban adhésif fixant le volet à la bride de sortie avant l'installation et assurez-vous que le volet s'ouvre/se ferme librement.
3. Pour éviter des dommages au ventilateur, assurez-vous que l'unité est nettoyée et libre de débris de construction – ex : bande de cloison sèche ou poussière.
4. Localisez les supports de montage des solives. Remarque : Ils peuvent être installés vers le haut ou basculés vers le bas selon la construction des solives de plafond. Ils sont réglables en hauteur. Réglez-les à la profondeur requise et fixez-les avec les boulons et écrous fournis.
5. Si vous retirez les brides de montage et modifiez leur orientation ou leur position, mesurez leur position par rapport à la méthode d'installation choisie pour vous assurer qu'elles sont correctement installées avant l'installation (Fig. 1). Si vous retirez les brides, assurez-vous que rattacher le cadran de vitesse à l'aide de l'un des écrous/boulons de rechange fournis.
6. Lorsque vous planifiez votre installation, vous devez diriger les conduits à l'extérieur, soit horizontalement à travers un capuchon mural, un soffite, soit verticalement à travers un capuchon de toit. (Fig. 2)
7. Soulevez soigneusement l'unité en position et fixez-la aux solives du plafond ou à toute autre structure permanente du bâtiment. (Fig. 3 & 4)
8. Fixez les brides à la structure du bâtiment avec le matériel approprié et des méthodes conformes aux codes du bâtiment de votre juridiction.
9. Une fois l'unité sécurisée, vous pouvez compléter les raccordements des conduits. Assurez-vous que l'unité est ventilée à l'extérieur. Utilisez des conduits métalliques afin de réduire les risques d'incendie. Assurez-vous que le volet s'ouvre toujours librement lors de la fixation du conduit à la bride de sortie. Des trous guides de quincaillerie sont fournis.
10. Assurez-vous que l'alimentation est coupée au disjoncteur ou à la source avec les verrouillages appropriés installés et que l'unité est déconnectée avant de faire le branchement du moteur.
11. Retirez le couvercle du compartiment de câblage fourni. À l'intérieur, vous trouverez des fils d'alimentation et une vis de mise-à-terre. (Fig. 12 & 13)
12. MISE EN GARDE: Pour réduire les risques d'incendie, d'électrocution ou de blessure, veuillez respecter ce qui suit: Les travaux d'installation et le câblage électrique doivent être effectués par une ou des personnes qualifiées conformément à tous les codes et normes applicables, y compris la construction résistante au feu.
13. Lorsque le câblage est complété, réinstallez le couvercle du compartiment de câblage. Assurez-vous d'installer un serre-câble dans la découpe électrique standard 7/8.
14. Vérifiez l'unité et assurez-vous que toutes les vis et attaches sont resserrées puisque certaines peuvent s'être relâchées durant le transport.
15. Complétez toute construction requise et effectuez une inspection finale de l'unité avant de la mettre sous tension.
16. Installez le grillage en utilisant les écrous fournis. (Fig. 14)

FIGURE 1 : PLAN POUR UN PLAFOND ET GRILLAGE FINI

GRILLAGE

NOTE : QUELLE QUE SOIT LA FAÇON DONT VOUS PRÉVOYEZ D'INSTALLER LE CBF, ASSUREZ-VOUS DE LAISSER DE L'ESPACE DU CÔTÉ D'ENTRÉE DU VENTILATEUR POUR LA CLOISON SÈCHE OU LA TUILE DE PLAFOND, DE SORTE QUE LE GRILLAGE PUISSE REPOSER À FLEUR CONTRE LE PLAFOND FINI.

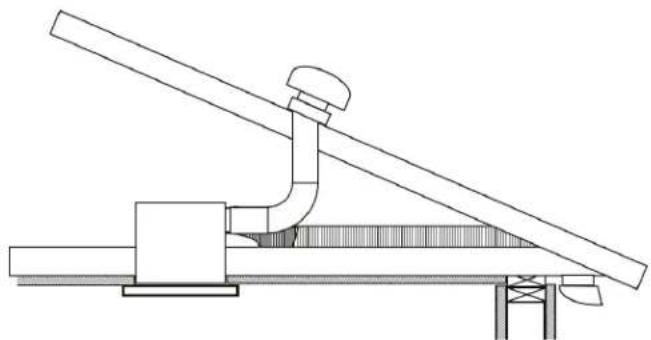

FIGURE 2 : PLAN POUR UNE VENTILATION PAR CONDUIT

VUE DE CÔTÉ
NOTE : POUR UN ADAPTATION MAXIMALE, LES SUPPORTS DE MONTAGE PEUVENT ÊTRE ORIENTÉE VERS LE DESSUS, DESSOUS OU DEVANT ET DERRIÈRE SUR LE CBF.
chaque unité CBF est livrée avec un potentiomètre ou un cadran rapide intégré.

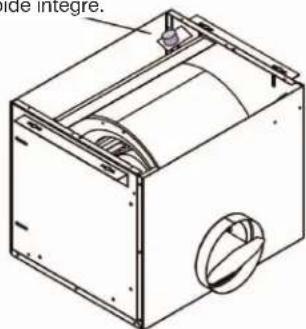

FIG. 7: CONTRÔLE DE VITESSE INTÉGRÉ

l'assemblage est maintenu par un écrou de 10mm

side integre.

la vitesse est déterminée de 0v à 10v. 0 étant éteint et 10 étant à pleine vitesse. les deux petits trous sont utilisés lors du montage sur panneau pour une utilisation externe. Voir Fig. 6
le CBF peut faire pivoter son entrée/sortie pour une décharge à 90 degrés ou 180 degrés.

FIG. 8: FAIRE TOURNER LE VENTILATEUR (CBF150/CBF300)

retirer les écrous reliant le contrôle de vitesse et le rail de montage. le ventilateur peut être retiré.

retirer le co

pour réduire le risque de choc électrique, débranchez toujours l'appareil de l'alimentation électrique avant d'effectuer des travaux.
retirer le collier du conduit.
la sortie et le collier de conduit changeront de place
le ventilateur doit être tourné en décharge en ligne (180 degrés), puis rattaché à l'aide du matériel et des points de connexion existants.

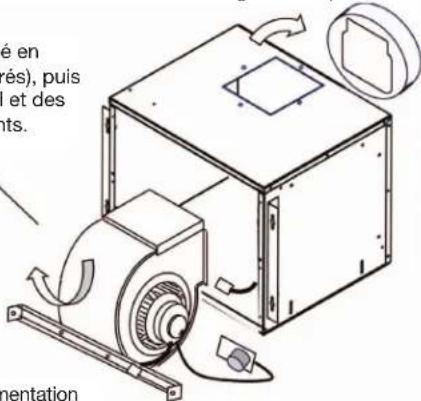

FIG. 9: FAIRE TOURNER LE VENTILATEUR (CBF150/CBF300)

é en rés), puis et des nts. mentation

le contrôle de vitesse et l'alimentation restent connectés. Pour votre commodité, ils peuvent être déconnectés
le CBF peut faire pivoter son entrée/sortie pour une décharge à 90 degrés ou 180 degrés.

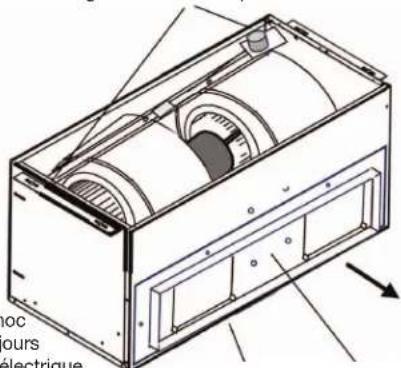

FIG. 10: FAIRE TOURNER LE VENTILATEUR (CBF700)

retirer les écrous reliant le contrôle de vitesse et le rail de montage. le ventilateur peut être retiré.

moc ours électrique

pour réduire le risque de choc électrique, débranchez toujours l'appareil de l'alimentation électrique avant d'effectuer des travaux.
retirer le collier du conduit.

INSTALLATION À CONTINUÉ

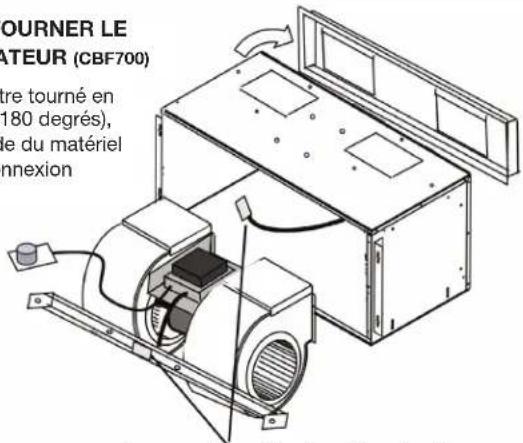

FIG. 11: FAIRE TOURNER LE VENTILATEUR (CBF700)

le ventilateur doit être tourné en décharge en ligne (180 degrés), puis rattaché à l'aide du matériel et des points de connexion existants.

POURNER LE ATEUR (CBF700) re tourné en (180 degrés), le du matériel nnexion

la connexion rapide devra être séparée. Pour votre commodité, le support de contrôle de vitesse peut être retiré

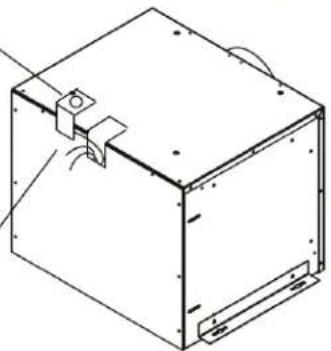

FIGURE 12: CONNECTIONS ÉLECTRIQUES

TOUS LES TRAVAUX ÉLECTRIQUES DOIVENT ÊTRE FAITS SELON LE CODE DE VOTRE JURIDICTION LOCALE

IL EST RECOMMANDÉ D'UTILISER UN RÉDUCTEUR DE TENSION POUR LA CONNEXION D'ENTRÉE ÉLECTRIQUE

LE COUVERCLE ÉLECTRIQUE SE RETIRE AVEC 2 VIS. LA VIS DE MISE-À-TERRE SE SITUE À L'INTÉRIEUR

NOTE : CE COUVERCLE EST RÉVERSIBLE SELON VOS BESOINS

1. Tous les branchements doivent être effectués par un électricien certifié selon le Code National Électrique et toute législation locale.
2. Assurez-vous que l'alimentation est coupée et verrouillée avant d'effectuer toute connections électriques.
3. Complétez toutes les connections tel que requis pour votre plan.
4. L'excédent de fil entrant de l'unité doit être retenu proprement et en toute sécurité dans le plafond.
5. Des interrupteurs sont recommandés et doivent être situés près du ventilateur afin de couper rapidement l'alimentation en cas d'urgence et afin de maintenir le contrôle sur la source d'énergie.

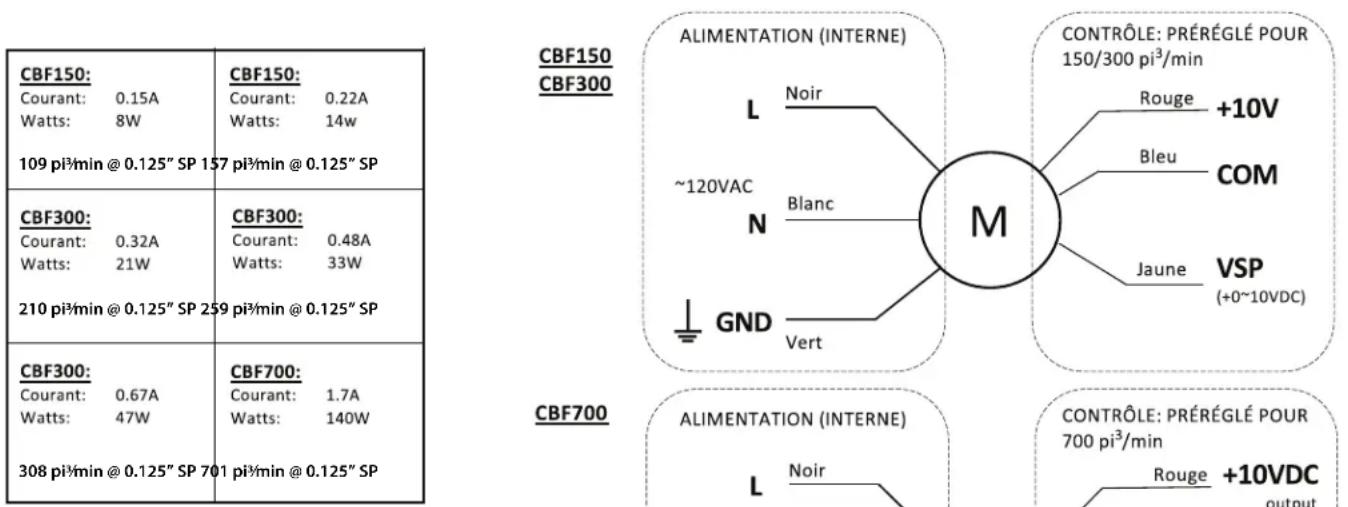

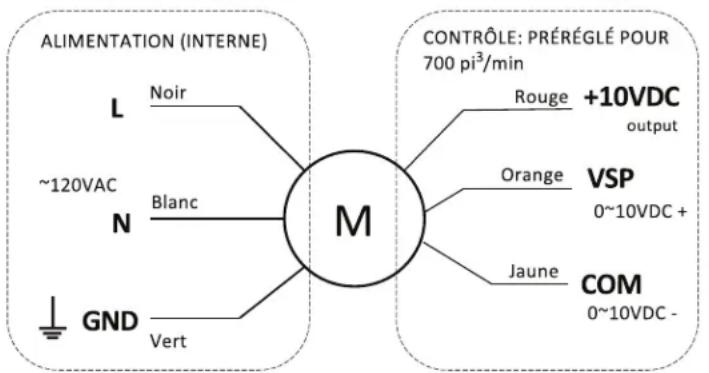

INFORMATIONS ÉLECTRIQUES ET DIAGRAM DE BRANCHEMENT STANDARD

CBF150: Courant: 0.15A Watts: 8W 109 pi³/min @ 0.125" SP 157 pi³/min @ 0.125" SP CBF150: Courant: 0.22A Watts: 14w CBF300: Courant: 0.32A Watts: 21W 210 pi³/min @ 0.125" SP 259 pi³/min @ 0.125" SP CBF300: Courant: 0.67A Watts: 47W 308 pi³/min @ 0.125" SP 701 pi³/min @ 0.125" SP CBF700: Courant: 1.7A Watts: 140W ALIMENTATION (INTERNE) L Noir ~120VAC N Blanc GND Vert M CONTROLE: PRÉRÉGLÉ POUR 150/300 pi³/min ROUGE +10V BLEU COM Jaune VSP (+0~10VDC) CBF700 ALIMENTATION (INTERNE) L Noir CONTROLE: PRÉRÉGLÉ POUR 700 pi³/min ROUGE +10VDC output

NOTE:

• Le tableau ci-dessus illustre l'ampérage et la puissance de fonctionnement normaux lors de la réduction du régime et donc du débit d'air des ventilateurs
  • Tous les modèles fonctionnent à 120v, 60Hz.

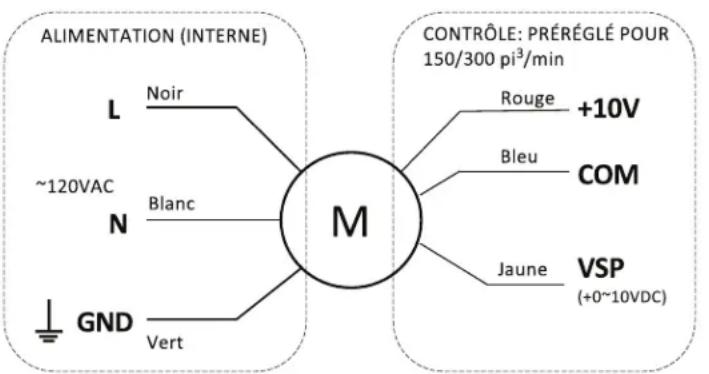

ALIMENTATION (INTERNE) L Noir ~120VAC N Blanc GND Vert M CONTRÔLE: PRÉRÉGLÉ POUR 150/300 pi³/min Rouge +10V Bleu COM Jaune VSP (+0~10VDC)

ALIMENTATION (INTERNE) L Noir ~120VAC N Blanc GND Vert M CONTRÔLE: PRÉRÉGLÉ POUR 700 pi³/min Rouge +10VDC output VSP 0~10VDC + Orange Jaune COM 0~10VDC -

CONTRÔLE DE VITESSE VARIABLE

Un potentiomètre de 1 à 10 VDC est inclus et pré-câblé dans votre unité CBF pour contrôler la vitesse du ventilateur.

AVERTISSEMENT: NE CONVIENT PAS À UNE UTILISATION AVEC DES RÉGULATEURS DE VITESSE À SEMI-CONDUCTEURS

ALIMENTATION AC - 120 VAC

L'alimentation est connectée au moteur à travers le couvercle de branchement. Les câbles d'alimentation partent directement du moteur et sont retenus dans le boîtier des unités. Assurez-vous d'utiliser un réducteur de tension sur le câblage, là où l'alimentation électrique passe dans l'unité.

INSPECTION PRÉ-DÉMARRAGE

1. Verrouillez toute source d'alimentation. Fermez le circuit au panneau électrique.
2. Inspectez toutes les attaches et assurez-vous qu'elles soient resserrées (certaines peuvent s'être relâchées durant le transport).
3. Confirmer que le voltage de la source d'alimentation et du moteur soit le même et que le moteur est branché correctement.
4. Tournez la roue pour vous assurer qu'elle tourne librement et que rien n'entre en contact avec le boîtier.
5. Inspectez le ventilateur et les conduits pour vous assurer qu'ils sont libres de débris.
6. Assurez-vous que tous les protecteurs et accessoires sont solidement installés.
7. Assurez-vous que toute l'isolation est fixée et serrée.

DÉMARRAGE

Allumez le ventilateur et inspectez les éléments suivants :

1. Direction de la rotation de la roue. Lorsque vous regardez l'unité installé au plafond du côté non-moteur du ventilateur, la roue doit tourner dans le sens inverse des aiguilles d'une montre.
2. Pour vous assurer que le moteur est correctement chargé, vérifiez l'ampérage pendant que l'unité est installée et en fonctionnement. Réduisez la vitesse en conséquence.
3. Vibration excessive
4. Bruit inhabituel
   Si vous rencontrez un problème, éteignez le ventilateur et référez-vous à la section dépannage pour identifier la cause du problème. Le ventilateur doit être inspecté après 30 minutes, 8 heures et 24 heures d'opération afin de s'assurer que toutes les attaches sont serrées et que l'unité fonctionne correctement.

ENTRETIEN / PIÈCES DE REMPLACEMENT

Déconnectez et assurez-vous que le courant est coupé, le disjoncteur éteint et verrouillé (si applicable) avant d'inspecter ou d'effectuer l'entretien de l'unité. Le non-respect de cette mesure de sécurité peut entraîner des blessures graves ou la mort.

Le ventilateur doit être vérifié au minimum une fois par année. Une routine de vérification régulière est recommandée à chaque deux ou trois mois.

Le grillage doit être gardé libre et clair de toute poussière ou débris. Nettoyez lorsque requis.

Contactez Canarm Ltd. avec les informations au bas de cette page pour toute question technique.

MISE EN GARDE

NE PAS INSTALLER DANS UNE AIRE DE CUISSON OU DANS UNE CUISINE. LE PRODUIT EST SEULEMENT POUR UNE VENTILATION GÉNÉRALE. NE PAS UTILISER POUR ÉVACUER DES MATÉRIAUX OU VAPEURS DANGEREUX OU EXPLOSIFS.

MISE EN GARDE

CECI EST UN APPAREIL À FONCTIONNEMENT AUTOMATIQUE. POUR RÉDUIRE LE RISQUE DE BLESSURE, DÉBRANCHEZ L'ALIMENTATION ÉLECTRIQUE AVANT L'ENTRETIEN.

MISE EN GARDE

POUR RÉDUIRE LE RISQUE D'INCENDIE, CHOC ÉLECTRIQUE OU BLESSURE À UNE PERSONNE, OBSERVEZ CE QUI SUIT :

A. UTILISEZ CETTE UNITÉ SEULEMENT DE LA MANIÈRE PRÉVUE PAR LE FABRICANT. SI VOUS AVEZ DES QUESTIONS, CONTACTEZ LE FABRICANT.

B. AVANT DE FAIRE L'ENTRETIEN OU NETTOYER L'APPAREIL, COUPEZ L'ALIMENTATION SUR LE PANNEAU ET VERROUILLEZ LE MOYEN DE DÉCONNEXION AFIN D'ÉVITER QUE LA SOURCE D'ALIMENTATION NE SOIT ALLUMÉE ACCIDENTELLEMENT. LORSQUE CELUI-CI NE PEUT ÊTRE VERROUILLÉ, FIXEZ SOLIDEMENT AU PANNEAU UN DISPOSITIF D'AVERTISSEMENT PROMINANT, COMME UNE ÉTIQUETTE.

DÉPANNAGE POUR VENTILATEUR

PROBLÈME CAUSE POSSIBLE SOLUTION
Réduire la vitesse	Débris dans la roue	Vérifiez l'intérieur de l'unité et assurez-vous qu'il n'y ait aucun débris présent.
Réduire le flux d'air Volet coincé Inspectez la sortie du volet pour tout débris ou ruban installé par l'usine.
Unité ne tourne pas Source d'alimentation Vérifiez disjoncteur, circuit. Référez-vous au diagramme de branchement.
Bruit excessif / inhabituel	Débris dans la roue	Check inside unit and ensure no debris is present.
Vibration excessive	Débris dans la roue ou attaches desserrées.	CheVérifiez l'intérieur de l'unité et assurez-vous qu'il n'y ait aucun débris présent.Vérifiez pour des attaches lousses.

GARANTIE

CANARM LTD. Garantie que chaque nouveau ventilateur est exempt de défauts matériels et de fabrication dans la mesure où, dans un délai d'un an à compter de la date d'achat, CANARM Ltd. réparera ou remplacera, au choix de Canarm, toute unité ou pièce de celle-ci, retourné port payé et trouvé défectueux.

Cette garantie n'inclut pas les frais de main-d'œuvre ou de transport liés au démantèlement et à la réinstallation de l'unité dans les locaux de l'utilisateur.

AVIS : Aucune réclamation de garantie ne sera honorée par CANARM Ltd. à moins d'avoir obtenu une autorisation préalablement.

Canarm Ltd. - Siège Social 2157 Parkedale Avenue, PO Box 367 Brockville, Ontario Canada K6V 5V6

Tel: [phone] Fax: [phone] www.canarm.com/fr [e-mail]
