LTP110W - Appareils électroménagers FAURE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge à chargement frontal
Marque	FAURE
Modele	LTP110W
Capacite maximale (linge sec)	5 kg pour coton, 2.5 kg pour synthétiques, 1 kg pour laine
Programmes de lavage	Blanc avec/sans prélavage, Couleurs, Synthétiques, Laine, Rinçages, Essorage
Températures	30°C, 40°C, 60°C, 90°C
Fonctions speciales	Prelevage, economique (E), arret cuve pleine
Alimentation electrique	230 V / 50 Hz
Pression d'eau requise	5 à 80 N/cm² (0.5 à 8 kg/cm²)
Raccordement eau	Robinet 20x27
Evacuation	Tuyau avec crochet, necessite entree d'air pour eviter siphonnage
Mise à niveau	Verins reglables avant, bloquer avec cle multiprise
Entretien	Nettoyage regulier du filtre de pompe
Securite	Ouverture du couvercle possible 90 secondes apres arret
Pieces detachees	Filtre de pompe, joints, tuyaux
Reparabilite	Indice de reparabilite non specifie
Dimensions (approx.)	Hauteur 85 cm, Largeur 60 cm, Profondeur 60 cm (estimation)

FOIRE AUX QUESTIONS - LTP110W FAURE

Comment demarrer un cycle de lavage?

Assurez-vous que le tuyau d'evacuation est en place, le robinet ouvert et la prise branchee. Soulevez le couvercle, ouvrez le tambour en appuyant sur la touche A, introduisez le linge, fermez le tambour et le couvercle. Tournez le programmateur sur le programme souhaite, enfoncez la touche marche/arret.

Que faire si la machine ne vidange pas?

Verifiez que le filtre de pompe n'est pas obstrue. Pour le nettoyer, debranchez la machine, abaissez le filtre, devissez-le dans le sens inverse des aiguilles d'une montre, nettoyez-le a l'eau courante et replacez-le.

Puis-je utiliser de la lessive liquide?

Oui, choisissez un programme sans prelavage et placez la boule doseuse directement dans le tambour, ou versez le liquide dans le distributeur de lavage (b).

Que signifient les symboles sur le programmateur?

Les symboles L1, L2, Δ, ⊗ correspondent aux options de prelavage, lavage, rinçage et essorage. La touche E active le mode economique qui limite la temperature a 60°C pour les programmes 1 et 2.

Comment installer le lave-linge?

Retirez les cales de transport (vis, ecrous, tiges) avec une pince multiprise, bouchez les trous avec les caches E. Branchez le tuyau d'arrivee d'eau sur le robinet (20x27) et le tuyau de vidange en forme de crochet. Mettez a niveau avec les verins avant.

Pourquoi mon linge ressort froisse?

Les programmes synthetiques et laine s'arretent cuve pleine pour eviter le froissage. Terminez ces programmes par un essorage (programme 6) ou un egouttage (programme 12) pour vider l'eau.

Comment nettoyer le filtre du lave-linge?

Debranchez l'appareil, localisez le filtre en bas a droite, devissez-le dans le sens inverse des aiguilles d'une montre, nettoyez-le a l'eau courante et remettez-le en place. Faites-le apres chaque lavage si necessaire.

Quelle est la capacite maximale de linge?

Pour le coton, 5 kg. Pour les synthetiques et melanges, 2.5 kg. Pour la laine, 1 kg. Respectez ces charges pour un lavage efficace.

Puis-je ouvrir la machine en cours de cycle?

L'ouverture du couvercle n'est possible qu'environ 90 secondes apres l'arret de la machine. Ne forcez pas l'ouverture pendant le fonctionnement.

Que faire en cas de fuite d'eau?

Verifiez les raccords d'arrivee et d'evacuation, ainsi que le filtre de pompe. Assurez-vous que le tuyau de vidange est correctement positionne et que l'entree d'air est libre. Si la fuite persiste, contactez un professionnel.

MODE D'EMPLOI LTP110W FAURE

Comme son nom l'indique.

Réfrigérateurs Congélateurs

CUISINIÈRES LAVE-VAISSELLES HOTTES ASPIRANTES APPAREILS ENCASTRABLES FOURS À MICRO-ONDES

LINGE DELICAT - Synthétiques - Mélangés - Laine

Prog.	Temp. °C	Description des programmes :	Produits				Charge maxi.(linge sec)	Fin de cycle
			L1	L2	Δ	⊗
1	90	Lavage blanc avec prélavage	•	•	•	•	5 kg	Essorage
1	E (60)	Lavage blanc avec prélavage économique	•	•	•	•
2	90	Lavage blanc	•	•	•	•
2	E (60)	Lavage blanc économique	•	•	•	•
3	60	Couleurs résistantes	•	•	•	•
4	40	Couleurs délicates	•	•	•	•
5		Rinçages Δ⊗	•	•	•	•
6		Essorage fort	•	•	•	•

Avant chaque lessive, assurez-vous que : - le tuyau d'évacuation est en place - le robinet d'alimentation en eau est ouvert - la prise de courant est branchée - la touche marche/arrêt est sur la position arrêt (débranchée)

Votre lave-linge est prêt à fonctionner :- soulevez le couvercle de la machine

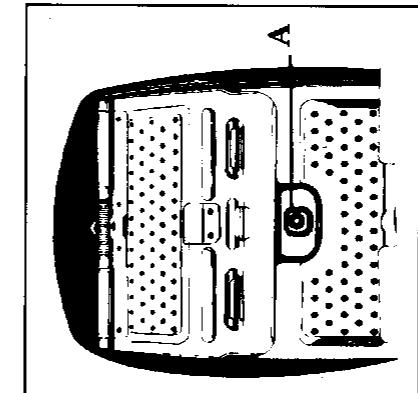

• ouvrez le tambour à l'aide de vos deux mains en appuyant sur la touche A et en poussant les deux volets jusqu'à ce qu'il se dépréchaient.

deux volets jusqu'à ce qu'il s'accroche. Introduisez le linge, fermez le tambour et le

couverture de votre lave-linge Attention: avant la fermeture du couvercle de votre machine, assurez-vous que la porte du

tambour est correctement fermé — les deux volets accrochés

le bouton de verrouillage est ressorti

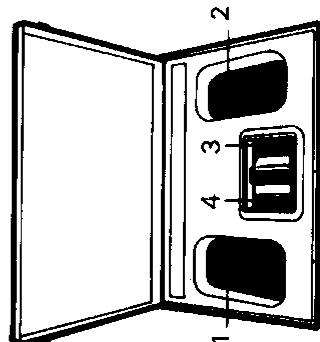

Les distributeurs de produits

1 distributeur prélavage (a LU)

2 distributeur lavage (b L)

3 distributeur javel (c A)

4 distributeur assouplissant (d)

Versez les doses des produits nécessaires dans

les distributeurs correspondants.

Si vous utilisez des détergents liquides :

choisissez un programme sans pr

• place la boule ARIEL directement dans le

tambour.

Prog.	Temp. °C	Description des programmes :	Produits				Charge maxi.(tinge sec)	Fin de cycle
			L1	L2	Δ	B
7	60	Charge mixte avec prélavage	•	•		•	2,5 kg	Arrêt cuve pleine d'eau
8	60	Charge mixte		•		•
9	40	Textiles délicats		•		•
10	30	Laine Woolmark	•	•		•	1 kg
11		Rinçages	•			•	2,5 kg
12		Egouttage					2,5 kg	Vidange

Le programme sélectionné étant terminé, le lave-linge s'arrête automatiquement et le programmateur s'arrête sur la position arrêt "I" pour les programmes "Coton-Lin".

Les programmes de lavage "Synthétiques-Laine" s'arrêtent automatiquement cuve pleine d'eau pour éviter le froissage du linge s'il n'était pas sorti du tambour des l'arrêt de l'appareil. Vous pouvez terminer ces programmes soit par un essorage (programme 6), soit par un égoutage (en plaçant le programmateur sur 12). ATTENTION : l'ouverture du couvercle n'est possible qu'environ 90 secondes après l'arrêt de la machine.

Après la lessive

• faites ressortir la touche marche/arrêt ; le voyant de mise sous tension s'éteint.
• faites ressortir la touche économique "E" si nécessaire.
• Débranchez la prise de courant et fermez le robinet d'alimentation en eau.

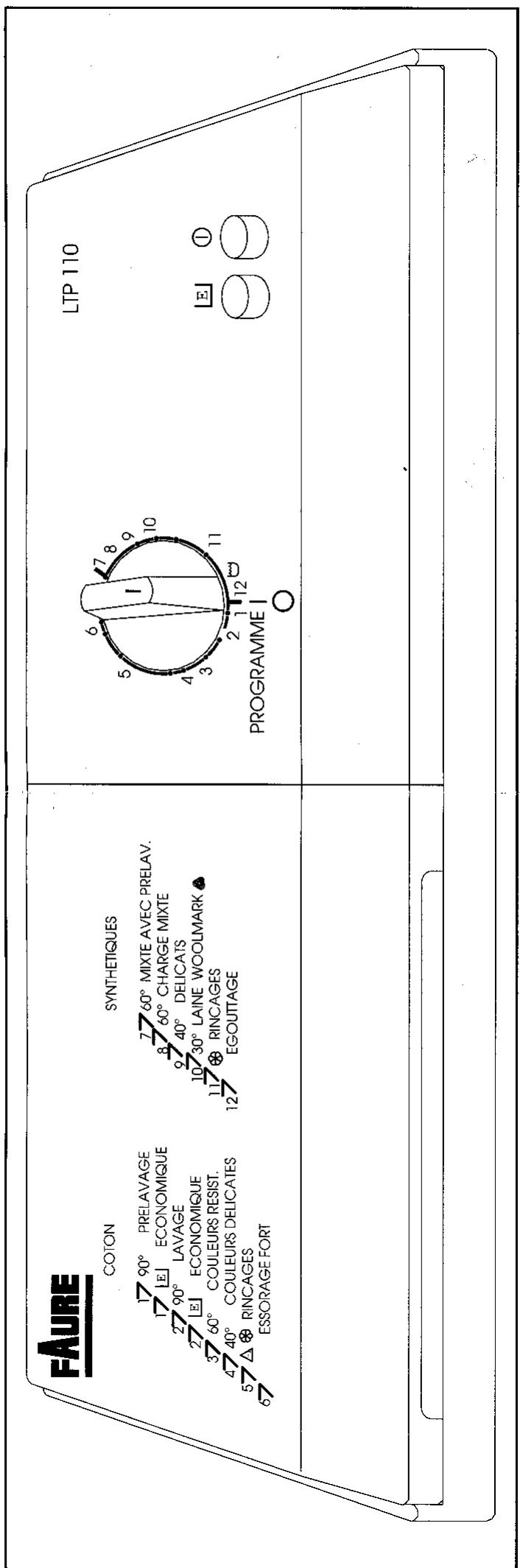

1 Affichez le programme choisissez le programme selon la nature et le degré de salissure du linge. tournez la manette du programmeur dans le sens des aiguilles d'une montre jusqu'au programme choisi.

2 Enforcez la touche si nécessaire - touche économique "E": en utilisant cette touche avec les programmes 1 et 2, le temps de brassage est équivalent à celui du programme blanc à 90°C, mais la température du lavage est limitée à 60°C.

Nettoyez régulièrement le filtre se trouvant à hauteur

du linge qui déluche beaucoup, nettoyez sens inverse des aiguilles d'une montre, tovez-le après chaque lavage. Abaissez etpettovez-le, soignausément, à l'agu

Tovez après chaque lavage. Abaissez et tovez-le soigneusement à l’égout.

grand récipient posé au sol pour vider. Replacez le filtre en prenant soit de

complètement le lave-linge, puis : – faire coulisser ses deux cordes D dans les

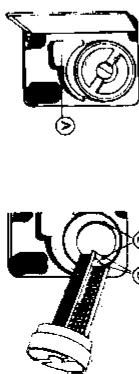

Nettoyage du filtre de pompe

ultérieurement, le filtre se trouve à hauteur.

• dévissez le filtre en le tournant dans le sens inverse des aiguilles d'une montre.

et nettoyez-le soigneusement à l'eau

courante

repeace

faire coulisser ses deux bords D dans les

La mise à niveau de l'appareil s'effectue en agissant sur les vérins prévus à cet effet sur la partie avant, en bas. Bloquez les écrous des vérins avec une clé multiprise.

Mise à niveau

Distribution d'eau : Pression minimale : 5 N/cm² (0.5 kg/cm²)

Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange, pour éviter un

Pressure maximum : 80 N/cm² (8 kg/cm²) : 80 N/cm² (8 kg/cm²) : 80 N/cm² (8 kg/cm²)

1. Bouchez impérativement les trous de passage des anneaux avec les caches E (se trouvant avec la notice) sans oublier de rabattre la capsule centrale (Fig. 3).
2. Soulevez le couvercle de votre lave-linge et retirez la cale en polystyrène (Fig. 4). Nota : les vis, les écrous et les tiges se dévissent à l'aide d'une pince multiprise.
3. Bouchez impérativement les trous de passage des anneaux avec les caches E (se trouvant avec la notice) sans oublier de rabattre la capsule centrale (Fig. 3).
4. Soulevez le couvercle de votre lave-linge et retirez la cale en polystyrène (Fig. 4).

• vissez le raccord au tuyau d'alimentation sur le nez fileté du robinet d'arrivée d'eau (20x27), en

a, a le tube d'évacuation des eaux de lavage est terminé en forme de crochet. La distance entre

Bistouri 1958-1960. 23 N/cm (0.8 kg/cm)

La mise à niveau de l'appareil s'effectue en agissant sur les vérins prévus à cet effet sur la partie avant, en bas, bloquez les écrous des vérins avec une clé multiprise.
