WCH7000 - Enrouleur de câble Reelcraft - Notice d'utilisation et mode d'emploi gratuit

Marque	Reelcraft
Modèle	WCH7000
Type de produit	Enrouleur de câble
Série	WC7000
Nombre de trous de montage	4
Diamètre des trous de montage	0,5 pouce (12,7 mm)
Hauteur d'installation maximale	4,87 m (16 pi)
Orientation du bras de guidage	Haut, côté ou bas
Type de connexion électrique	Plaques de serrage + serre-câble
Longueur de dénudage du câble	2,85 cm (1-1/8")
Fixation du câble au tambour	Étriers filetés
Montage	Sol, cloison ou plafond
Utilisation	Contenir et dérouler du câble électrique
Sécurité	Débrancher avant intervention ; vérifier l'absence de fils endommagés ; mise à la terre obligatoire
Précautions	Ne pas mettre sous tension avec câble entièrement enroulé

FOIRE AUX QUESTIONS - WCH7000 Reelcraft

Comment installer le dérouleur WCH7000 ?

Le montage peut se faire au sol, sur cloison ou au plafond. Utilisez quatre fixations adaptées (non fournies) dans les trous de 0,5 pouce. Réglez le bras de guidage dans la position souhaitée (haut, côté ou bas) en déplaçant le support. Assurez-vous que la hauteur d'installation ne dépasse pas 4,87 m.

Quelles sont les précautions de sécurité essentielles ?

Seul un électricien qualifié doit installer ou dépanner l'appareil. Vérifiez que la tension d'alimentation ne dépasse pas la tension maximale indiquée sur le dérouleur. Coupez toujours l'alimentation avant toute intervention. Assurez-vous d'une mise à la terre correcte.

Comment configurer l'orientation du bras de guidage ?

Retirez les boulons fixant le support du bras de guidage, positionnez celui-ci à l'emplacement désiré (haut, côté ou bas), puis resserrez les écrous.

Comment raccorder le câble électrique ?

Dénudez le câble sur 2,85 cm. Insérez-le autour du tambour, puis faites-le passer à travers l'ouverture du tambour et du collecteur. Fixez-le dans les plaques de serrage et serrez le serre-câble. Fixez le câble au tambour avec les étriers filetés.

Quelle est la hauteur d'installation maximale ?

La hauteur maximale d'installation est de 4,87 m (16 pieds). Ne dépassez pas cette valeur.

Que faire si le dérouleur ne s'enroule pas ou ne se déroule pas ?

Coupez immédiatement l'alimentation. Ne forcez pas et ne secouez pas le câble. Faites vérifier l'appareil par un électricien qualifié.

Comment vérifier la mise à la terre ?

Utilisez un ohmmètre pour vérifier la continuité de la terre entre le dérouleur, le câble et l'équipement branché.

Quel type de câble utiliser avec le WCH7000 ?

Le dérouleur est conçu uniquement pour contenir du câble électrique. Utilisez un câble adapté à votre application, en respectant la tension maximale spécifiée sur l'appareil.

Peut-on utiliser le dérouleur avec le câble entièrement enroulé ?

Non, vous devez dérouler entièrement le câble avant de mettre l'appareil sous tension. Une mise sous tension avec le câble enroulé peut endommager sérieusement le dérouleur.

Comment entretenir le dérouleur ?

Inspectez régulièrement le câble pour détecter des fils effilochés ou cassés. Nettoyez l'appareil avec un chiffon sec. Vérifiez périodiquement le serrage des connexions et la continuité de la terre.

MODE D'EMPLOI WCH7000 Reelcraft

Consignes d'utilisation

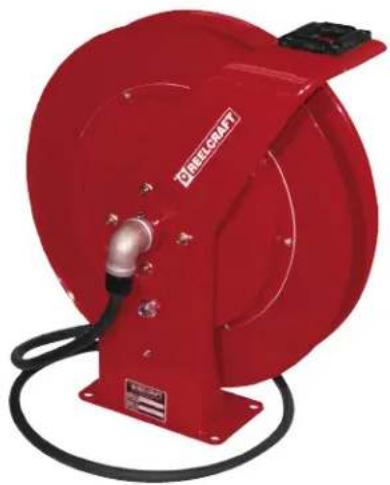

Série WC7000 Dérouleurs de Câble

Numéros de type :

WC7000 WCH7000

Données Dimensionnelles

Quatre trous de montage de 0,5 pouce de diamètre

Lire ce manuel soigneusement avant l'installation, l'utilisation ou des interventions sur l'equipement.

SÉCURITÉ

Des dommages corporels et/ou des dégêts matériels peuvent survenir si les précautions de sécurité ne sont pas observées.

- Veillez ce que seul un électricien qualifié installe ou dépanne cet équipement.

- Vérifiez que la tension d'arrivée ne dépasse pas la tension max male spécifiée du dérouleur.

- Assurez-vous que le dérouleur est correctement installé avant de brancher et de le mettre sous tension.

- Assurez-vous que l'alimentation électrique est coupée avant d'intervenir sur le dérouleur.

- Vérifiez qu'il n'y a pas de fils effilochés ou cassés avant chaque utilisation.

- Tirez le cordon électrique du dérouleur en tirant dessus, et pas sur l'appareil branché.

- En cas de dysfonctionnement électrique, coupez immédiatement l'alimentation allant au dérouleur.

- Assurez-vous que le dérouleur, le câble électrique et l'équipement sont bien reliés la terre. Utilisez un ohmmetre pour vérifier la continuité la terre.

• Si le dérouleur cesse d'enrouler ou dérouler, coupez immédiatement son alimentation. Ne tirez pas en foréant ou ne donnez pas de secousses au cèble électrique.
• Traitez et respectez le dérouleur de câble comme toute autre machine, en observant les pratiques de sécurité normales.

AVERTISSEMENT : Même une basse tension peut provoquer des dégêts irréparables ou la mort ! Faites tres attention quand vous utilisez cet équipement ou intervenez dessus.

AVERTISSEMENT : Ce dérouleur doit être utilisé uniquement pour contenir du câble électrique ! Toute la longueur du câble doit être déroulée avant usage. Des dommages sérieux au dérouleurs résulteraient d'une mise sous tension du câble encore entirement dans le dérouleur.

Form# 1154-304 Rev: 10/2018

INSTRUCTIONS D'INSTALLATION

Veillez ce que seul un électricien qualifié installe ou dépanne cet équipement. Observez les normes NEC, OSHA et locales applicables quand vous installez cet équipement.

MONTAGE

Attention : Sauf si le dérouleur a été spécifié différemment la commande, la hauteur maximale d'installation est de 4,87 m (16'). Ne dépassez pas cette valeur.

1. Déballez et inspectez le dérouleur pour chercher des dommages éventuels. Tournez-le la main pour vérifier qu'il tourne sans problème. Vérifiez que rien ne manque.

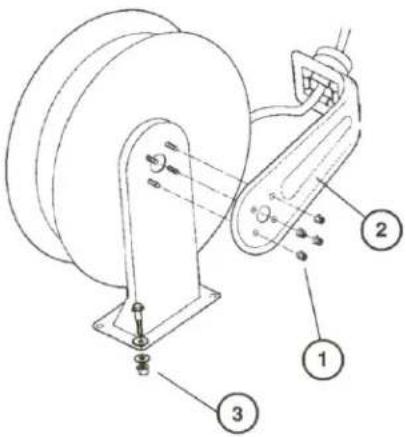

2. Configurez le dérouleur pour fourniture de cèble en le déroulant du haut, de côté ou du bas, en enlevant les boulons (1) fixant le support de bras de guidage (2). Positionnez ce support de bras de guidage l'emplacement désiré, et remettez en place les écrous.
3. Positionnez le dérouleur sur sol, cloison ou plafond. Maintenez-le en place en utilisant quatre jeux d'attaches (chevilles et vis fournies par le client) de fixation (3).

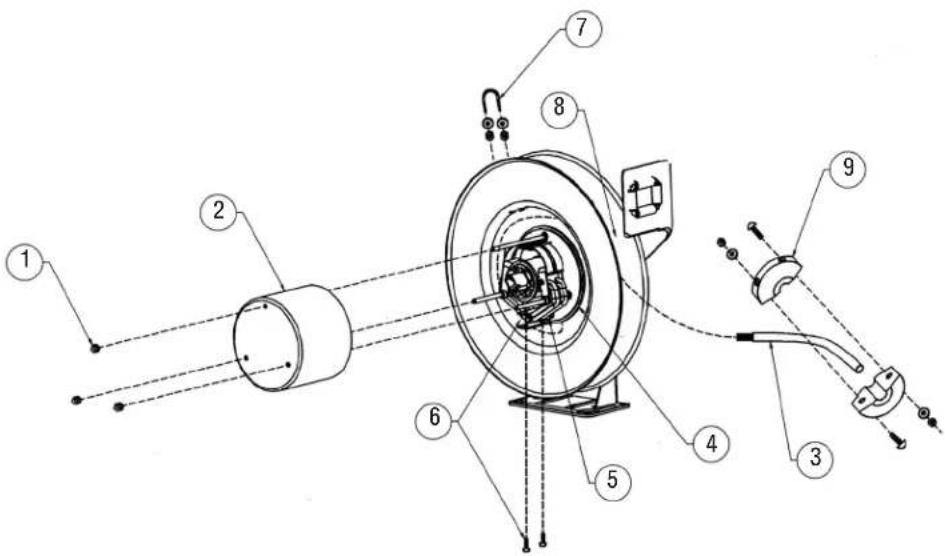

1. Ôtez les trois écrous extérieurs (1) sur la bague couvercle de collecteur, et enlevez ce couvercle (2).
2. Dégarnissez sur 2,85 cm (1-1/8") l'isolation du cÈble de sortie (3) et insérez ce cèble autour du tambour du dérouleur (pas au travers de l'ouverture du bras de guidage).
3. Ajoutez un tube de protection autour de l'ouverture dans le tambour. Ensuite faites passer le cèble d'arrivée au travers de l'ouverture dans le tambour, au travers de l'ouverture dans le moulage due bague de collecteur (4), puis au travers du serre-cèble (5).
4. Continuez d'enfiler le cèble jusqu' ce que son extrémité dénudée arrive entre le deux plaques de serrage (6), serrez les écrous/vis de ces plaques de serrage jusqu' ce que le cèble soit bien coincé entre elles.
5. Serrez le serre-cèble (5). Remettez en place la bague couvercle de collecteur (2) et serrez-la avec ses trois écrous extérieurs (1).
6. Attachez le cèble au tambour en le recouvrant avec les étriers filetés (7), puis serrez-les sur le tambour avec rondelles et écrous.
7. En utilisant un ohmmètre, vérifiez qu'il n'y a pas de fuites la terre.
8. Enroulez le cèble sur le tambour en le pressant dans l'espace entre tambour et bras de guidage (8).
9. Une fois le cèble enroulé sur le tambour ajoutez quelques tours de plus (2-3 devraient suffire) pour ajouter de la tension au cèble.
10. Ajoutez le butoir (9) au cèble l'emplacement voulu.
