Caractéristiques techniques	Ventilateur Canarm CP80, moteur puissant, plusieurs vitesses de fonctionnement, diamètre des pales : 80 cm, matériau : métal et plastique.
Utilisation	Idéal pour une utilisation dans les espaces intérieurs tels que les salons, bureaux ou ateliers. Facile à installer et à utiliser.
Maintenance et réparation	Nettoyage régulier des pales recommandé, vérification des connexions électriques, lubrification du moteur si nécessaire.
Sécurité	Assurez-vous que le ventilateur est installé à une hauteur sécuritaire, éloigné des enfants et des animaux. Ne pas utiliser en cas de dommages visibles.
Informations générales	Produit conforme aux normes de sécurité en vigueur, garantie du fabricant, disponibilité des pièces de rechange.

FOIRE AUX QUESTIONS - CP80 Canarm

Comment installer le ventilateur Canarm CP80 ?

Pour installer le ventilateur Canarm CP80, commencez par éteindre l'alimentation électrique. Suivez ensuite le manuel d'instructions fourni, en montant le support au plafond, en connectant les fils électriques et en fixant le ventilateur en place.

Le ventilateur ne fonctionne pas, que faire ?

Assurez-vous que l'alimentation électrique est bien connectée et que le disjoncteur n'a pas sauté. Vérifiez également si le ventilateur est correctement monté et que tous les fils sont bien reliés.

Comment nettoyer le ventilateur Canarm CP80 ?

Pour nettoyer le ventilateur, éteignez-le et débranchez-le. Utilisez un chiffon doux et humide pour essuyer les pales et le moteur. Évitez d'utiliser des produits chimiques agressifs.

Le ventilateur fait un bruit étrange, que faire ?

Un bruit étrange peut être causé par des pales mal équilibrées ou des pièces desserrées. Vérifiez que toutes les vis sont bien serrées et que les pales sont correctement installées. Si le problème persiste, contactez le service client.

Quelle est la taille de la pièce recommandée pour le ventilateur CP80 ?

Le ventilateur Canarm CP80 est recommandé pour des pièces d'une superficie allant jusqu'à 25 m² pour une circulation d'air optimale.

Le ventilateur est-il compatible avec un variateur de vitesse ?

Oui, le ventilateur Canarm CP80 est compatible avec la plupart des variateurs de vitesse. Assurez-vous de suivre les instructions du variateur pour une installation correcte.

Quelle est la garantie offerte sur le ventilateur Canarm CP80 ?

Le ventilateur Canarm CP80 est généralement couvert par une garantie de 1 an contre les défauts de fabrication. Pour plus de détails, veuillez consulter le manuel d'utilisation.

Comment changer la direction de rotation du ventilateur ?

La direction de rotation du ventilateur peut être changée à l'aide d'un interrupteur situé sur le moteur. Assurez-vous que le ventilateur est éteint avant de changer la direction.

MODE D'EMPLOI CP80 Canarm

Ce manuel a pour objectif de fournir un guide pour l'installation et l'utilisation correcte du ventilateur d'extraction de la série CP. Ces instructions sont destinées à compléter les bonnes pratiques générales et ne sont pas destinées à remplacer les normes et codes locaux.

IL EST DE LA RESPONSABILITÉ DE L'ACHETEUR DE S'ASSURER QUE L'INSTALLATION ET L'ENTRETIEN DE CET ÉQUIPEMENT SOIENT FAITS PAR UN PERSONNEL QUALIFIÉ.

Bien inspecter les boîtes pour tout dommage. LE RECEVEUR DOIT NOTER TOUT DOMMAGE SUR LE BON DE CONNAISSEMENT DU TRANSPORTEUR ET EFFECTUER UNE RÉCLAMATION IMMÉDIATEMENT À LA COMPAGNIE DE TRANSPORT.

SÉCURITÉ GÉNÉRALE

1. N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant à l'adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation au niveau du panneau de service et verrouillez le dispositif de coupure de service pour éviter toute remise sous tension accidentelle. Lorsque le dispositif de coupure de service ne peut pas être verrouillé, fixez solidement un dispositif d'avertissement visible, tel qu'une étiquette, au panneau de service.
3. Les travaux d'installation et le câblage électrique doivent être effectués par une ou plusieurs personnes qualifiées conformément à tous les codes et normes applicables, y compris les codes et normes de construction résistants au feu.
4. Une quantité suffisante d'air est nécessaire pour une combustion et une évacuation correctes des gaz par le conduit de fumée (cheminée) des appareils à combustible afin d'éviter les retours d'air. Suivez les directives et les normes de sécurité du fabricant de l'équipement de chauffage, telles que celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les autorités locales en charge des codes.
5. Lors de la découpe ou du perçage dans un mur ou un plafond, n'endommagez pas le câblage électrique et les autres services publics cachés.

Les ventilateurs canalisés doivent toujours être évacués vers l'extérieur. 6.

1. Acceptable pour une utilisation au-dessus d'une baignoire ou d'une douche lorsqu'il est connecté à un circuit de dérivation protégé par un GFCI (disjoncteur de fuite à la terre).
   Cette unité doit être mise à la terre. 8.
2. Pour une utilisation à des fins de ventilation générale uniquement. Ne pas utiliser pour évacuer des matières et vapeurs dangereuses ou explosives.
3. Ce produit est conçu pour être installé dans des plafonds jusqu'à une pente de 12/12 (angle de 45 degrés). Le connecteur de conduit doit être orienté vers le haut.
4. Pour éviter d'endommager les roulements du moteur et d'avoir des turbines bruyantes et/ou déséquilibrées, gardez les projections de cloisons sèches, la poussière de construction, etc. à l'écart de l'unité motrice.
5. Veuillez lire l'étiquette des spécifications sur le produit pour plus d'informations et d'exigences.
6. Veuillez respecter tous les codes nationaux, provinciaux et locaux applicables. Tous ces codes remplacent ce manuel.
7. Le non-respect des consignes de sécurité contenues dans ce manuel peut entraîner des blessures graves, voire la mort, en raison d'un choc électrique ou de pièces en rotation à grande vitesse.

NETTOYAGE ET ENTRETIEN

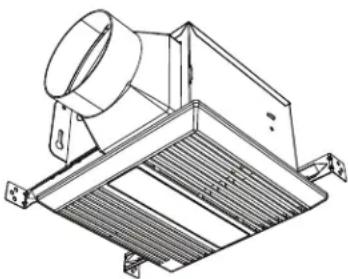

Pour un fonctionnement silencieux et efficace, une longue durée de vie et une apparence attrayante, abaissez ou retirez la grille et passez l'aspirateur à l'intérieur de l'appareil avec la brosse à épousseter.

Utilisez un interrupteur marche/arrêt pour faire fonctionner ce ventilateur. Consultez la section Connexion du câblage électrique pour plus de détails.

PLANIFIER L'INSTALLATION

1. Ne pas utiliser dans une zone de cuisson.
2. Deux façons de raccorder les conduits à une unité expédiée en usine.

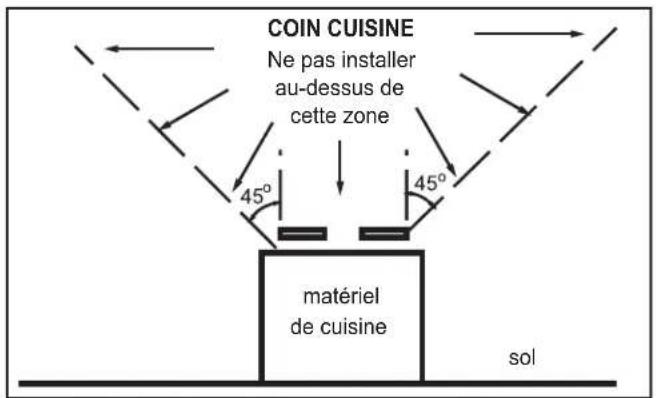

COIN CUISINE Ne pas installer au-dessus de cette zone 45° matériel de cuisine sol

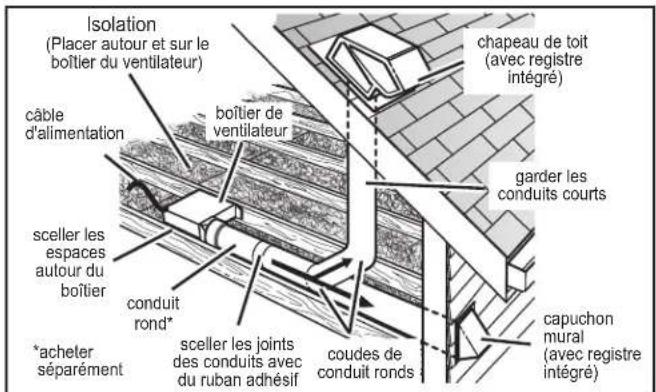

Isolation (Placer autour et sur le boîtier du ventilateur) câble d'alimentation boîtier de ventilateur sceller les espaces aoulour du boîtier conduit rond* *acheter séparément sceller les joints des conduits avec du ruban adhésif coudes de conduit ronds chapeau de toit (avec registre intégré) garder les conduits courts capuchon mural (avec registre intégré)

TYPES D'INSTALLATIONS TYPIQUES

1. Boîtier monté sur des solives en I - commencer par la section Instructions de Montage 1.
2. Boîtier monté sur des solives - commencer par la section Instructions de Montage 1.
3. Boîtier monté sur une ferme - commencer par la section Instructions de Montage 2.

INSTRUCTIONS DE MONTAGE

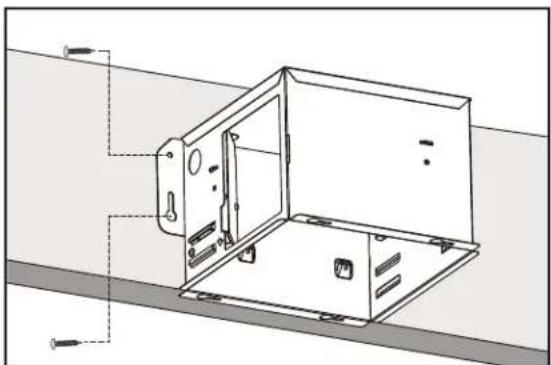

1. Montez le boîtier sur une solive ou une poutre en I.

a. Maintenez le boîtier de manière à ce qu'il soit en contact avec le bas de la solive.
b. Fixez le boîtier avec quatre (4) vis à la solive à travers les trous de chaque bride de montage.

1. Montage avec barres de suspension.

a. Des barres de suspension coulissantes ont été fournies, ce qui permet de positionner le boîtier avec précision n'importe où entre les ossatures. Les barres s'étendent jusqu'à 24 pouces et peuvent être utilisées sur tous les types d'ossatures : poutrelles en I, poutrelles standard et fermes. Faites glisser les barres de suspension sur le boîtier et ajustez-les selon vos besoins pour les adapter entre les ossatures.
b. Positionnez le ventilateur de manière à ce que le boîtier soit en contact avec le bas de la solive, maintenant le ventilateur en place. Fixez les barres de suspension à la charpente à l'aide d'une vis à chaque extrémité de la barre de suspension.
c. Sélectionnez un trou approprié et fixez les barres de suspension ensemble à l'aide de vis à bride.

1. Support avec trous de fixation et barre de suspension.

a. Faites glisser une barre de suspension dans le canal du boîtier et ajustez-la selon vos besoins pour l'adapter au cadre.
b. Maintenez le boîtier en place de manière à ce qu'il entre en contact avec le bas de la solive. Vissez le boîtier à la solive à travers le trou du boîtier.
c. Vissez la barre de suspension sur l'autre côté de la solive à travers le trou.
d. Vissez la barre de suspension au boîtier avec une vis.
e. Reportez-vous au schéma de droite.

1. Montage sur solive en I.

a. Faites glisser une barre de suspension dans le canal du boîtier et ajustez-la selon vos besoins.
b. Maintenez le boîtier en place de manière à ce qu'il entre en contact avec le bas de la solive.
c. Vissez le boîtier à la solive à travers le trou du boîtier.
d. Vissez la barre de suspension sur la solive à travers le trou.
e. Vissez la barre de suspension au boîtier avec une vis.

1. Montage avec trous de montage supplémentaires.

L'intérieur du boîtier du ventilateur contient des trous de montage supplémentaires au cas où le montage extérieur ne serait pas possible.

Vissez ou clouez le boîtier du ventilateur directement sur la charpente ou les solives.

Retirez l'ensemble du ventilateur comme indiqué dans la section Pièces de rechange de ce manuel pour accéder aux trous de montage supplémentaires.

INSTRUCTIONS DE MONTAGE SUITE

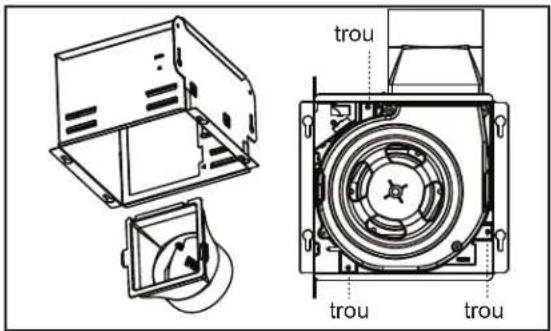

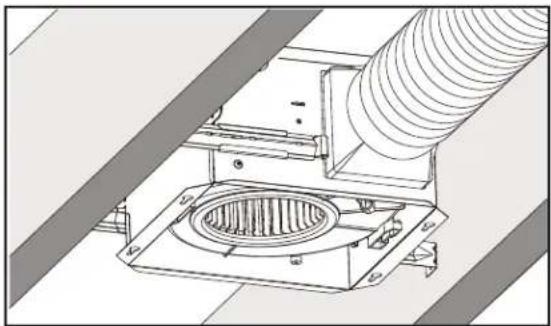

1. Installer l'ensemble conduit et ventilateur.

a. Installer le conduit depuis l'intérieur du boîtier. Fixer le conduit à l'aide de la languette.
b. Fixez l'ensemble du ventilateur au boîtier à l'aide de 3 vis.

trou trou trou

1. Installer des conduits ronds.

a. Connectez le conduit rond (non inclus) au connecteur du registre/conduit et faites passer le conduit jusqu'à un capuchon de toit ou de mur (non inclus).
b. À l'aide de ruban adhésif (non inclus), fixez tous les raccords des conduits afin qu'ils soient étanches à l'air.
c. Il est recommandé d'utiliser un conduit flexible isolé pour une installation la plus silencieuse possible. Si un conduit rigide est utilisé, une courte section (1 à 3 pieds) de conduit flexible isolé assurera un fonctionnement silencieux.

Le conduit reliant ce ventilateur à l'extérieur du bâtiment a un effet important sur le débit d'air, le bruit et la consommation d'énergie du ventilateur. Utilisez le chemin de conduit le plus court et le plus droit possible pour obtenir les meilleures performances et évitez d'installer le ventilateur avec des conduits plus petits que ceux recommandés. L'isolation autour des conduits peut réduire les pertes d'énergie et empêcher la croissance de moisissures. Les ventilateurs installés avec des conduits existants peuvent ne pas atteindre leur débit d'air nominal.

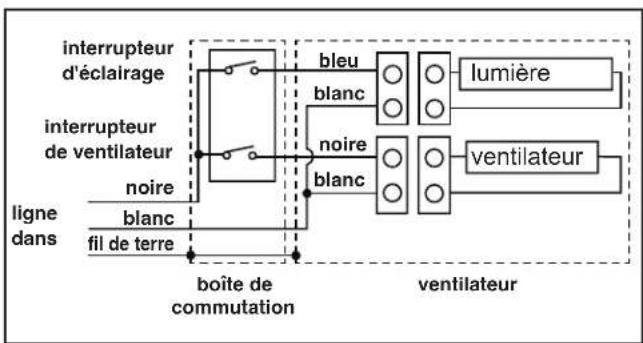

Acheminez le câblage de la maison de 120 V CA jusqu'à l'emplacement du ventilateur. Utilisez uniquement des connecteurs approuvés UL (non inclus) pour fixer le câblage de la maison au plaque de câblage. Reportez-vous au schéma de câblage et connectez les fils comme indiqué.


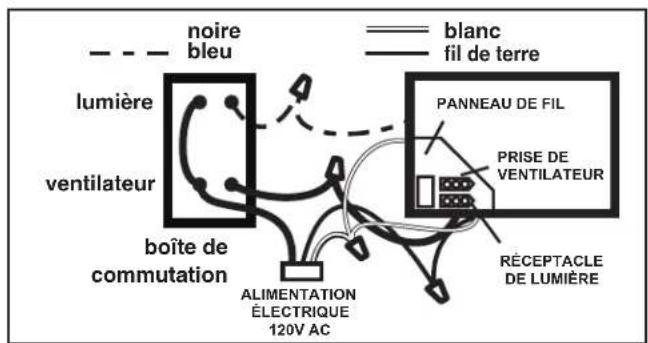

noire bleu blanc fil de terre lumière ventilateur boîte de commutation ALIMENTATION ÉLECTRIQUE 120V AC PANNEAU DE FIL PRISE DE VENTILATEUR RÉCEPTACLE DE LUMIÈRE

INSTALLATION DE LA GRILLE

Installez le matériau du plafond pour terminer la construction du plafond. Ensuite, découpez le contour du boîtier du ventilateur.

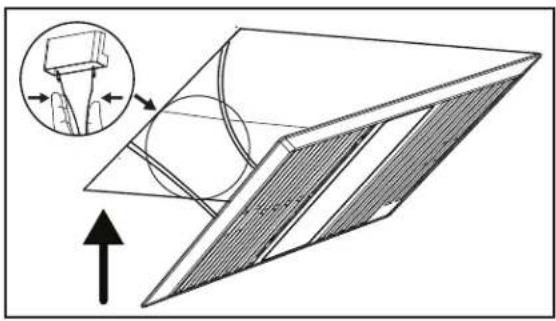

Pour fixer l'ensemble de grille au boîtier du ventilateur, insérez la fiche d'éclairage de l'ensemble de grille dans le panneau de câblage. Pincez les ressorts de la grille sur les côtés de l'ensemble de grille et positionnez la grille dans le boîtier avec les ressorts de la grille dans les fentes appropriées. Poussez l'ensemble de grille vers le plafond pour le fixer.

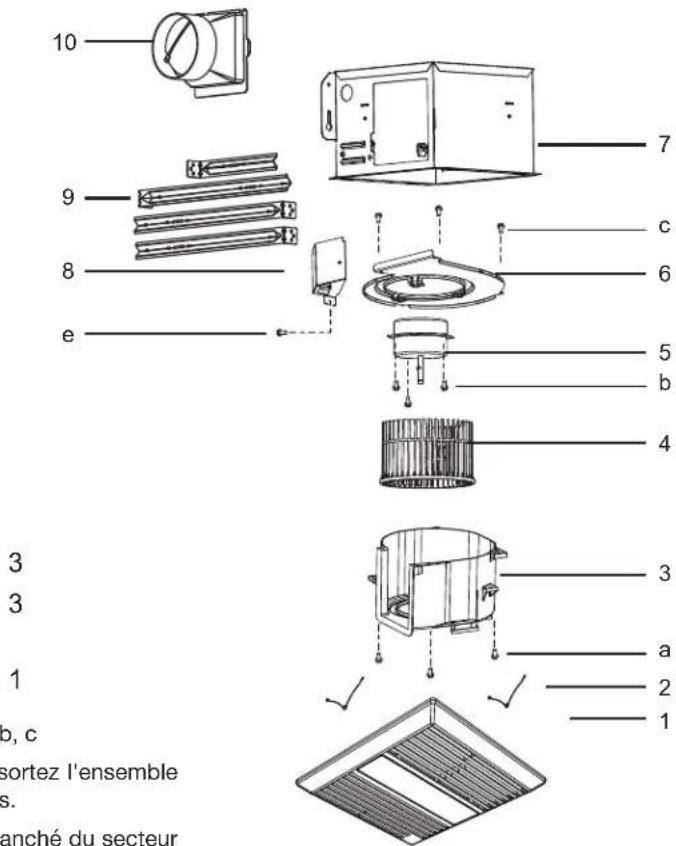

PièceNom de la pièceQté
1	Ensemble de calandre(2 pièces)	1
2Res sort de calandre2
3Ventilateur1
4Roue de ventilateur1
5Moteur1
6Plaque moteur1
7Boîtier de ventilateur1
8Plaque de câblage1
9Barres de suspension4
10	Amortisseur /Connecteur de conduit	1
a	V i s
b	V i s
c	Vis	3
e	V i s

10 9 8 e 7 c 6 5 b 4 3 3 1 o, c sortez l'ensemble s. anché du secteur a 2 1

L'ensemble de ventilateur comprend les pièces 3, 4, 5, 6, a, b, c
Installation de remplacement : Retirez la vis (pièce a), puis sortez l'ensemble ventilateur du boîtier (pièce 7). Remplacez les pièces cassées.
AVERTISSEMENT: assurez-vous que le ventilateur est débranché du secteur avant de le remplacer.

GARANTIE

CANARM LTD. Garantie que chaque nouveau ventilateur est exempt de défauts matériels et de fabrication dans la mesure où, dans un délai d'un an à compter de la date d'achat, CANARM Ltd. réparer ou remplacera, au choix de Canarm, toute unité ou pièce de celle-ci, retourné port payé et trouvé défectueux.

Cette garantie n'inclut pas les frais de main-d'œuvre ou de transport liés au démantèlement et à la réinstallation de l'unité dans les locaux de l'utilisateur.

AVIS : Aucune réclamation de garantie ne sera honorée par CANARM Ltd. à moins d'avoir obtenu une autorisation préalablement.
