HSA 37530 - Réfrigérateur-congélateur BEKO - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Congélateur coffre pose libre
Volume net	350 litres
Volume brut	369 litres
Classe énergétique	A++
Consommation annuelle	213 kWh
Consommation journalière	0,584 kWh/24 h (à 25 °C)
Pouvoir de congélation	22 kg/24 h
Autonomie en cas de coupure	67 heures
Classe climatique	SN-T (10 °C à 43 °C)
Dégivrage	Manuel
Fluide réfrigérant	R600a
Niveau sonore	40 dB(A)
Nombre de paniers	4
Éclairage intérieur	Oui
Serrure	Oui
Cuve intérieure	Aluminium martelé
Mobilité	4 roulettes
Alimentation	230 V - 50 Hz
Dimensions (H x L x P)	86 x 155,5 x 72,5 cm
Poids net	59 kg

FOIRE AUX QUESTIONS - HSA 37530 BEKO

Comment effectuer le dégivrage du BEKO HSA 37530 ?

Le HSA 37530 est à dégivrage manuel. Débranchez l'appareil, retirez les aliments dans une glacière, laissez la glace fondre couvercle ouvert, puis épongez l'eau et séchez l'intérieur avant de rebrancher. Procédez au dégivrage dès que la couche de givre dépasse 3 à 5 mm d'épaisseur.

Que signifie la classe climatique SN-T du HSA 37530 ?

La classe climatique SN-T signifie que le congélateur fonctionne correctement dans une pièce dont la température ambiante est comprise entre 10 °C et 43 °C. Il convient donc aussi bien à une cuisine qu'à un garage ou une cave, à condition que la pièce reste au-dessus de 10 °C en hiver.

Combien de temps les aliments restent-ils congelés en cas de coupure de courant ?

En cas de panne, le BEKO HSA 37530 garantit une autonomie de 67 heures sans ouvrir le couvercle. Plus la cuve est pleine et la pièce fraîche, meilleure sera la conservation. N'ouvrez surtout pas le couvercle pendant la coupure.

Comment régler la température du BEKO HSA 37530 ?

La température se règle via le thermostat rotatif intégré. Tournez vers la position maximale pour un froid plus intense. Pour une bonne conservation, maintenez une température de -18 °C minimum à l'intérieur.

À quoi sert la serrure du BEKO HSA 37530 ?

La serrure permet de verrouiller le couvercle du coffre, utile pour sécuriser le contenu dans un garage ou une cave partagée, ou pour empêcher l'accès des enfants. Elle est livrée avec ses clés.

Quelle est la capacité de congélation quotidienne du HSA 37530 ?

Le HSA 37530 peut congeler jusqu'à 22 kg d'aliments frais par 24 heures. Pour de meilleurs résultats, répartissez les aliments en petites portions et placez-les directement contre les parois de la cuve.

Quelle est la consommation électrique du BEKO HSA 37530 ?

Classé A++, ce congélateur consomme environ 213 kWh par an (soit 0,584 kWh par 24 h à 25 °C d'ambiance). C'est une consommation très raisonnable pour un coffre de 350 litres.

Le fluide réfrigérant R600a est-il dangereux ?

Le R600a (isobutane) est un fluide naturel peu polluant, sans effet sur la couche d'ozone. Il est présent en très faible quantité dans le circuit. Il est toutefois inflammable : ne percez jamais les parois, n'exposez pas l'appareil à une flamme, et aérez la pièce en cas de fuite suspecte.

Comment organiser les aliments dans le BEKO HSA 37530 ?

Le coffre est livré avec 4 paniers amovibles qui s'accrochent sur le bord supérieur de la cuve. Ils facilitent l'accès rapide aux petits articles. Rangez les produits volumineux ou à longue conservation directement au fond de la cuve.

Le BEKO HSA 37530 est-il bruyant ?

Le niveau sonore est de 40 dB(A), équivalent à une conversation calme. C'est un niveau normal pour un congélateur coffre de 350 litres. Pour un maximum de confort, une installation en cave ou en garage est conseillée.

Comment déplacer le BEKO HSA 37530 ?

L'appareil est équipé de 4 roulettes qui facilitent son repositionnement ou le nettoyage du sol dessous. Verrouillez les roulettes une fois l'appareil en place pour éviter tout déplacement accidentel.

Pourquoi la cuve intérieure est-elle en aluminium martelé ?

La cuve en aluminium martelé est plus résistante et plus facile à nettoyer que le plastique lisse. Elle favorise aussi une bonne répartition du froid sur toute la surface interne. Essuyez-la avec un chiffon humide doux après chaque dégivrage.

MODE D'EMPLOI HSA 37530 BEKO

Pour assurer un fonctionnement normal de votre appareil qui utilise un agent frigorifique complètement écologique, R600a (inflammable seulement dans certaines conditions), vous devez respecter les règles suivantes :

• N'empêchez pas la libre circulation de l'air autour de l'appareil.
• N'utilisez pas de dispositifs mécaniques pour accélérer le dégivrage, autres que ceux recommandés par le fabricant. Ne détruisez pas le circuit frigorifique.
• N'utilisez pas d'appareils électriques à l'intérieur du compartiment pour conserver les denrées, à part celles qui sont éventuellement recommandées par le fabricant.

Sommaire

Conseils pour le recyclage de l'ancien appareil /35

Recyclage de l'emballage /36

Instructions de transport /36

Avertissements et conseils spéciaux /36

Mise en fonction /37

Connexions électriques /37

Découplage /37

Description de l'appareil /38

Fonctionnement du congélateur /38

Conseils pour conserver les denrées /38

Dégivrage de l'appareil /39

Nettoyage de l'appareil /40

Remplacement de la lampe intérieure /40

Guide pour diagnostiquer les défauts /40

Fiche des dates de l'appareil /41

2

3

4

5

1

2

3

4

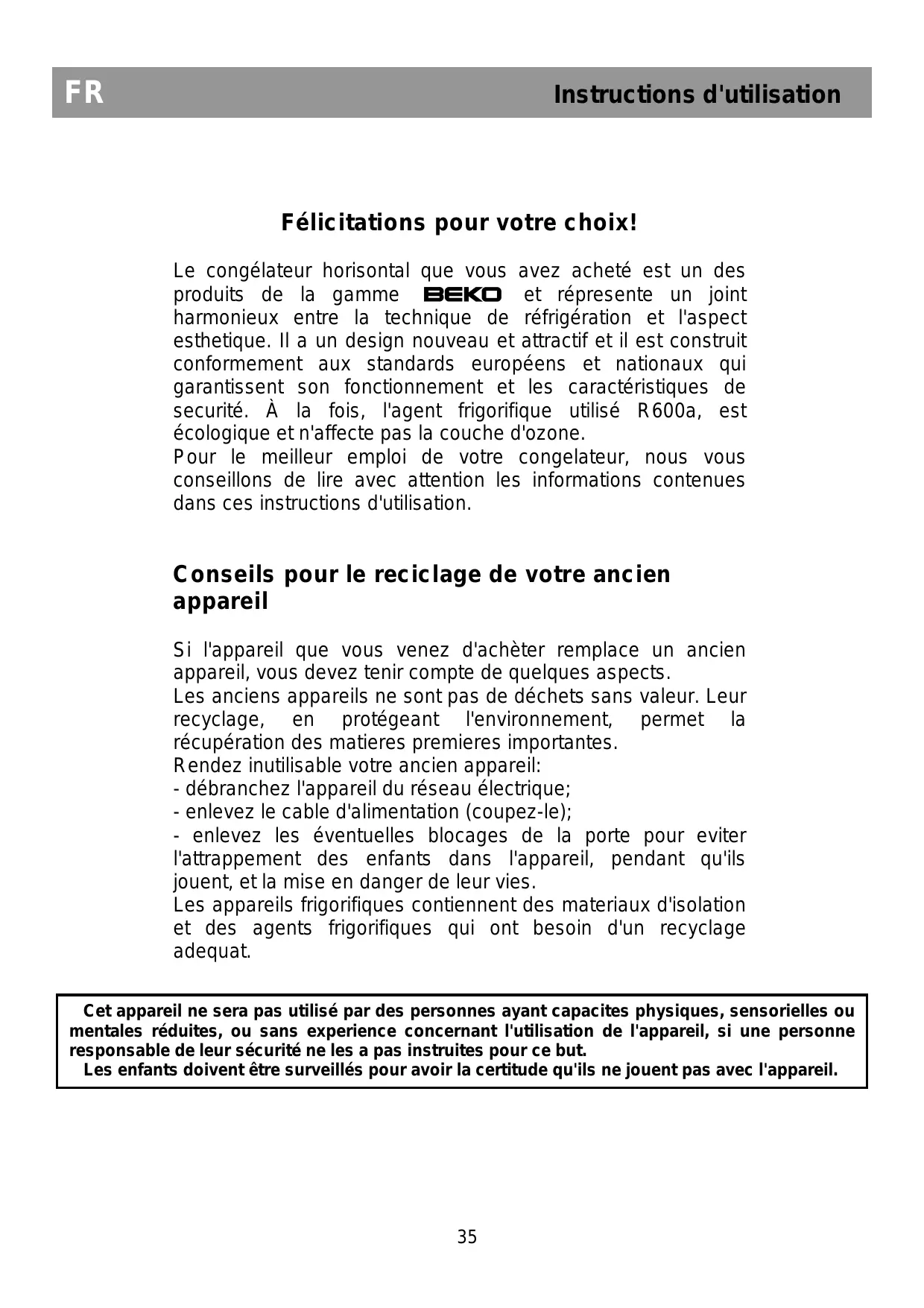

Félicitations pour votre choix !

Le congélateur horizontal que vous avez acheté est un des produits de la gamme BEKO et représente un joint harmonieux entre la technique de réfrigération et l'aspect esthétique. Il a un design nouveau et attractif et il est construit conformément aux standards européens et nationaux qui garantissent son fonctionnement et les caractéristiques de sécurité. À la fois, l'agent frigorifique utilisé, le R600a, est écologique et n'affecte pas la couche d'ozone.

Pour le meilleur emploi de votre congélateur, nous vous conseillons de lire avec attention les informations contenues dans ces instructions d'utilisation.

Conseils pour le recyclage de votre ancien appareil

Si l'appareil que vous venez d'acheter remplace un ancien appareil, vous devez tenir compte de quelques aspects.

Les anciens appareils ne sont pas des déchets sans valeur. Leur recyclage, en protégeant l'environnement, permet la récupération des matières premières importantes.

Rendez inutilisable votre ancien appareil :

• débranchez l'appareil du réseau électrique ;
• enlevez le câble d'alimentation (coupez-le) ;
• enlevez les éventuels blocages de la porte pour éviter l'attrapement des enfants dans l'appareil, pendant qu'ils jouent, et la mise en danger de leur vie.

Les appareils frigorifiques contiennent des matériaux d'isolation et des agents frigorifiques qui ont besoin d'un recyclage adéquat.

Cet appareil ne sera pas utilisé par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou sans expérience concernant l'utilisation de l'appareil, si une personne responsable de leur sécurité ne les a pas instruites pour ce but.

Les enfants doivent être surveillés pour avoir la certitude qu'ils ne jouent pas avec l'appareil.

Recyclage de l'emballage

ATTENTION !

Ne permettez pas aux enfants de jouer avec l'emballage ou avec des parties de l'emballage. Il y a un risque de suffocation avec des pièces de carton ondulé et avec du film en plastique.

Pour vous parvenir en bonnes conditions, l'appareil a été protégé avec un emballage approprié. Tous les matériaux de l'emballage sont compatibles avec l'environnement et recyclables. Nous vous prions de nous aider à recycler l'emballage en protégeant l'environnement !

IMPORTANT !

Avant la mise en fonctionnement de l'appareil, lisez attentivement et entièrement ces instructions. Elles contiennent des informations importantes concernant la mise en fonctionnement, l'utilisation et l'entretien de l'appareil.

Le producteur n'a aucune responsabilité si les informations contenues dans ce document ne sont pas respectées. Gardez ces instructions dans un endroit sûr pour les consulter en cas de besoin. Elles peuvent aussi être utiles ultérieurement à un autre utilisateur.

ATTENTION !

Cet appareil doit être utilisé seulement pour le but pour lequel il a été réalisé (utilisation domestique), dans des endroits adéquats, loin de la pluie, de l'humidité ou d'autres conditions atmosphériques.

Instructions de transport

L'appareil doit être transporté, si possible, seulement en position verticale. L'emballage doit être en parfait état pendant le transport.

Si pendant le transport l'appareil a été placé en position horizontale (seulement conformément aux marquages de l'emballage), on recommande que, avant la mise en fonctionnement, l'appareil soit laissé reposer 12 heures pour permettre la stabilisation du circuit frigorifique. Si ces instructions ne sont pas respectées, cela peut provoquer le dérèglement du motocompresseur et la perte de la garantie.

Avertissements et conseils généraux

• Ne branchez pas l'appareil si vous avez constaté un défaut.
• Les réparations doivent être faites seulement par un personnel qualifié.
• Dans les situations suivantes, nous vous prions de débrancher l'appareil :
• quand vous dégivrez complètement l'appareil
• quand vous nettoyez l'appareil.

Pour débrancher l'appareil, tirez par la fiche, non pas par le câble !

Assurez l'espace minimum entre l'appareil et le mur vis-à-vis duquel il est placé. - Ne montez pas sur l'appareil. - Ne permettez pas aux enfants de jouer ou de se cacher dans l'appareil. - N'employez jamais d'appareils électriques dans le congélateur pour le dégivrage. - N'employez pas l'appareil près des appareils de chauffage, cuisinières ou d'autres sources de chaleur ou de feu. - Ne laissez pas la porte du congélateur ouverte plus qu'il n'est nécessaire pour introduire ou enlever les denrées. - Ne laissez pas les denrées dans l'appareil s'il ne fonctionne pas. - Ne gardez pas dedans des produits contenant des gaz inflammables ou explosifs. - Ne gardez pas des boissons acidulées (jus, eau minérale, champagne, etc.) dans le congélateur : la bouteille peut exploser ! Ne congelez pas des boissons dans des bouteilles en plastique. - Ne mangez pas des cubes de glace ou de la glace immédiatement après les avoir enlevés du congélateur parce qu'ils peuvent provoquer des « brûlures de congélateur ». - Ne touchez jamais les parties métalliques froides ou les denrées congelées avec les mains humides parce que vos mains peuvent geler sur les surfaces très froides. - Pour la protection de l'appareil pendant le stockage et le transport, il est prévu avec des pièces d'écartement entre la porte et le cabinet (dans la partie avant et arrière). Ces pièces d'écartement seront enlevées avant de mettre l'appareil en fonction.

• L'accumulation excessive de glace sur le cadre et sur les paniers doit être enlevée régulièrement à l'aide de la palette en plastique livrée avec l'appareil. Cette accumulation de glace a pour conséquence l'impossibilité de fermer correctement la porte.
• Si vous n'utilisez pas votre appareil pendant quelques jours, on ne recommande pas de le débrancher. Si vous ne l'utilisez pas pendant une période plus longue, nous vous prions de procéder comme suit :
• débranchez l'appareil ;
• videz l'appareil ;
• dégivrez-le et nettoyez-le ;
• laissez la porte ouverte pour éviter la formation des odeurs désagréables.
• Si le cordon d'alimentation est endommagé, celui-ci doit être remplacé par le fabricant, ses agents agréés ou tout autre agent qualifié afin d'être à l'abri de tout danger.
• Si votre appareil peut être fermé à clé, gardez-le fermé et gardez la clé dans une place sûre, loin de la portée des enfants. Si vous recyclez un appareil à clé, soyez sûrs que le système de blocage est rendu inutilisable. Cela est très important pour éviter que les enfants soient attrapés dedans, ce qui peut provoquer la perte de leur vie.

Mise en fonction

Cet appareil a été projeté pour fonctionner à une température ambiante entre +10°C et +43°C (classe SN-T). Si la température ambiante est plus de +43°C, dans l'appareil la température peut augmenter.

Placez l'appareil loin de toute source de chaleur et de feu. Le placer dans une pièce chaude, l'exposer directement aux rayons du soleil ou près d'une source de chaleur (réchauds, cuisinières, fours) augmentera la consommation d'énergie et réduira la durée de vie du produit.

• Veuillez respecter les distances minimales suivantes :
• 100 cm des cuisinières à charbon ou à huile ;
• 150 cm des cuisinières électriques ou à gaz, comme indiqué sur la figure 2.

Montez sur le condenseur (à l'arrière) les entretoises fournies avec l'appareil (figure 3).

• Placez l'appareil dans un endroit parfaitement plat, sec et bien aéré. Montez les accessoires fournis.

Connexion au réseau

Votre appareil est conçu pour fonctionner avec une tension monophasée de 220-240 V / 50 Hz. Avant de brancher l'appareil, assurez-vous que les paramètres du réseau de votre maison (tension, type de courant, fréquence) correspondent aux paramètres de fonctionnement de l'appareil.

• Les informations concernant la tension d'alimentation et la puissance absorbée se trouvent sur l'étiquette de marquage située à l'arrière du congélateur.
• L'installation électrique doit être conforme aux exigences légales.
• La mise à la terre de l'appareil est obligatoire. Le fabricant décline toute responsabilité en cas de dommages aux personnes, aux animaux ou aux biens résultant du non-respect des conditions spécifiées.
• L'appareil est équipé d'un cordon d'alimentation et d'une fiche (type européen, 10/16 A) avec contact de mise à la terre double pour la sécurité. Si la prise de courant n'est pas du même type que la fiche, faites-la remplacer par un électricien qualifié.
• N'utilisez pas de rallonges ni d'adaptateurs multiples.

Découplage de l'appareil

Le découplage de l'appareil doit être possible en débranchant la fiche de la prise de courant ou par un interrupteur de réseau à deux pôles placé avant la prise.

Fonctionnement

Avant la mise en service, nettoyez l'intérieur de l'appareil (voir chapitre « Nettoyage »).

Après avoir terminé cette opération, veuillez brancher l'appareil et régler le bouton du thermostat sur une position moyenne. Les voyants verts et rouges du bloc de signalisation doivent s'allumer. Laissez l'appareil fonctionner pendant environ 2 heures sans y mettre de denrées.

La congélation des denrées fraîches est possible après au moins 20 heures de fonctionnement.

Description de l'appareil

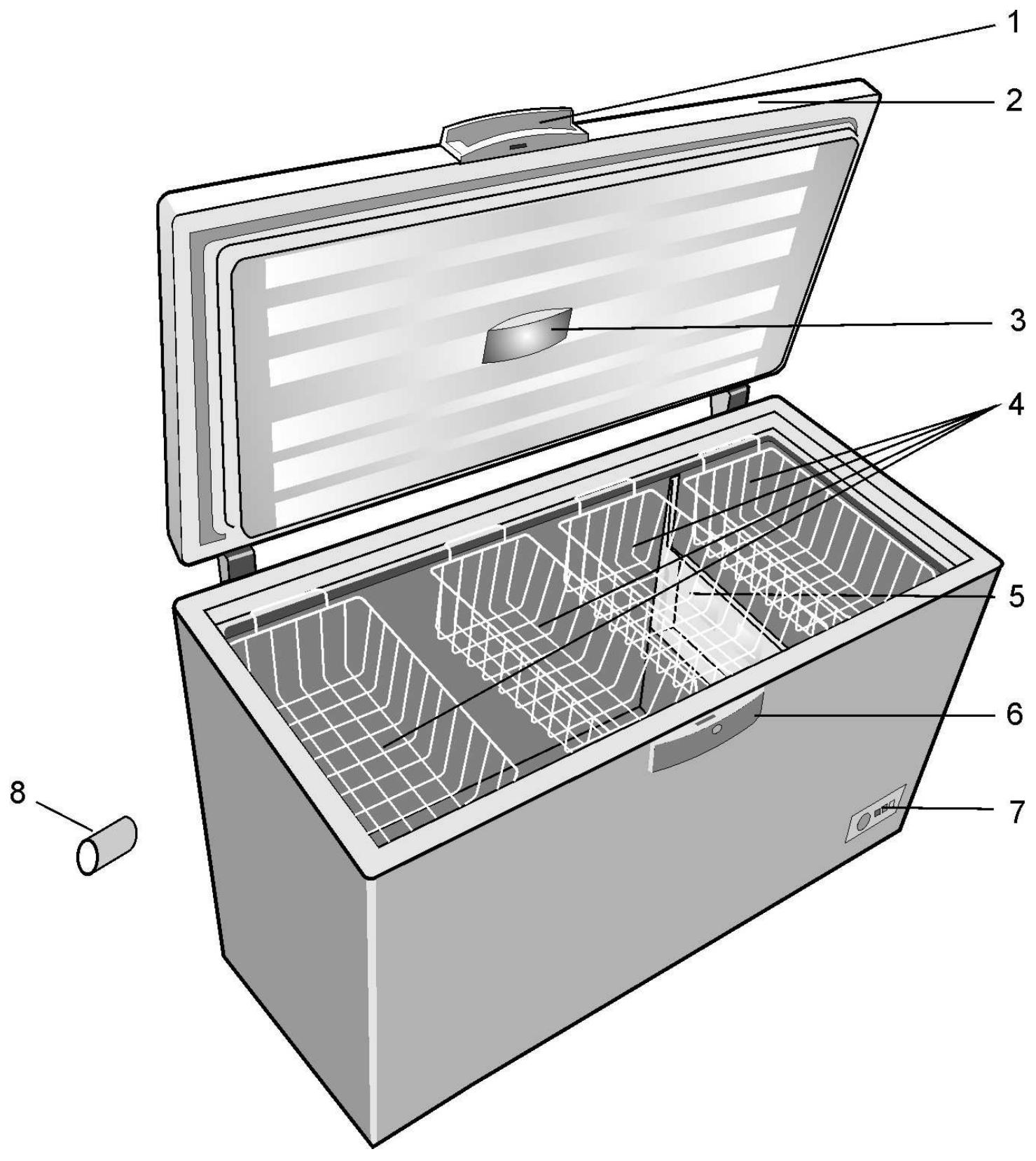

(fig. 1)

1 - Poignée, 2 - Porte, 3 - Carcasse lampe, 4 - Paniers, 5 - Panneau séparateur, 6 - Blocage, 7 - Unité de signalisation, 8 - Écarteur pour le transport

Fonction de congélateur

Réglage de la température

La température du congélateur est réglée par le bouton monté sur le thermostat (fig. 4), la position « MAX » étant la position la plus froide.

La température réalisée peut varier en fonction des conditions d'utilisation de l'appareil, comme : emplacement de l'appareil, température ambiante, fréquence d'ouverture de la porte, degré de remplissage avec des denrées du congélateur. La position du bouton du thermostat changera en fonction de ces facteurs. Normalement, pour une température ambiante d'environ 32 °C, le thermostat sera réglé sur une position moyenne.

Le système de signalisation se trouve sur la partie frontale du congélateur (fig. 5). Il contient :

1. Bouton de réglage du thermostat - la température intérieure est réglée.
2. Voyant vert : indique que l'appareil est alimenté en énergie électrique.
3. Voyant rouge - détérioration : s'allume si la température dans le congélateur est trop élevée. Le voyant fonctionnera 15 à 45 minutes après la mise en marche du congélateur, puis il doit s'éteindre. Si le voyant s'allume pendant le fonctionnement, cela signifie l'apparition de défauts.
4. Bouton orange - congélation rapide : en l'enfonçant, le voyant orange s'allume, indiquant que l'appareil est passé en mode "congélation rapide". Pour sortir de ce mode, appuyez à nouveau sur le bouton, et le voyant orange s'éteint.

Les trois voyants fournissent des informations sur le mode de fonctionnement du congélateur.

Conseils pour la conservation des denrées

Le congélateur est utilisé pour conserver les denrées congelées pendant une longue période, ainsi que pour congeler les denrées fraîches.

Un des éléments clés pour une bonne congélation des denrées est l'emballage. Les conditions principales que l'emballage doit remplir sont les suivantes : être imperméable à l'air, inerte vis-à-vis des denrées emballées, résistant aux basses températures, imperméable aux liquides, graisses, vapeurs d'eau et odeurs, et pouvoir être lavé. Ces conditions sont remplies par les types d'emballage suivants : feuille de plastique ou d'aluminium, récipients en plastique et en aluminium, verres en carton ciré ou en plastique.

IMPORTANT !

• Pour congeler des denrées fraîches, veuillez utiliser les paniers fournis avec l'appareil.
• Ne mettez pas une trop grande quantité de denrées à la fois dans le congélateur. La qualité des denrées est optimale si elles sont congelées profondément et aussi rapidement que possible. C'est pourquoi il est recommandé de ne pas dépasser la capacité de congélation de l'appareil, spécifiée dans la "Fiche des données de l'appareil". Pour réduire le temps de congélation, appuyez sur le bouton de "congélation rapide".
• Les denrées fraîches ne doivent pas entrer en contact avec les denrées déjà congelées.
• Les denrées congelées que vous avez achetées peuvent être placées dans le congélateur sans avoir à régler le thermostat.
• Si la date de congélation n'est pas indiquée sur l'emballage, veuillez considérer une période maximale de 3 mois comme guide général.
• Les denrées, même partiellement décongelées, ne peuvent pas être recongelées ; elles doivent être consommées immédiatement ou préparées puis recongelées.
• Les boissons gazeuses ne doivent pas être conservées dans le congélateur.
• En cas d'interruption du courant, n'ouvrez pas la porte de l'appareil. Les denrées congelées ne seront pas affectées si l'interruption dure moins de 67 heures.

N'OUBLIEZ PAS !

Après 24 heures depuis l'introduction des denrées, nous vous prions d'annuler le mode "congélation rapide" en appuyant encore une fois sur le bouton 4, quand le voyant orange s'éteint.

Dégivrage de l'appareil

• Nous vous conseillons de dégivrer le congélateur au moins deux fois par an, ou quand la couche de glace est trop épaisse.
• La formation de la glace est un problème normal.
• La quantité et la rapidité de formation de la glace dépendent des conditions ambiantes et de la fréquence d'ouverture de la porte.
• Nous vous conseillons de dégivrer l'appareil quand la quantité de denrées est la moindre.
• Avant le dégivrage, réglez le bouton du thermostat dans une position plus haute, pour permettre aux denrées d'accumuler plus de froid.
• Débranchez l'appareil.
• Enlevez les denrées congelées, enveloppez-les dans plusieurs feuilles de papier et mettez-les dans le réfrigérateur ou dans un endroit froid.

Prenez le panneau séparateur et mettez-le sous le congélateur dans la direction du tube d'écoulement. Enlevez le bouchon d'obturation. L'eau qui en résultera sera collectée dans le plateau spécial (panneau séparateur). Après la fonte de la glace et l'écoulement de l'eau, nous vous prions de l'essuyer avec un chiffon ou une éponge, ensuite séchez bien. Remettez en place le bouchon d'obturation (repère 6). Pour une fonte rapide, laissez la porte ouverte.

N'employez pas d'objets métalliques pointus pour enlever la glace.

N'utilisez pas de séchoirs électriques ou autres appareils de chauffage pour le dégivrage.

Nettoyage intérieur

Avant de commencer le nettoyage, débranchez l'appareil.

• Nous vous recommandons de nettoyer l'appareil quand vous le dégivrez.
• Lavez l'intérieur avec de l'eau tiède dans laquelle vous ajoutez un détergent neutre. N'employez pas de savon, de détergent, d'essence ou d'acétone qui peuvent laisser une odeur persistante.
• Essuyez avec une éponge humide et séchez avec un chiffon doux.

Pendant cette opération, évitez l'excès d'eau, pour prévenir son entrée dans l'isolation thermique de l'appareil, ce qui peut provoquer des odeurs désagréables.

N'oubliez pas de nettoyer aussi le joint de la porte, surtout les nervures du soufflet, avec un chiffon propre.

Nettoyage extérieur

• Nettoyez l'extérieur du congélateur avec une éponge mouillée dans de l'eau chaude avec du savon, puis essuyez avec un chiffon doux et sec.
• Le nettoyage de la partie extérieure du circuit frigorifique (compresseur, condenseur, tubes de connexion) sera fait avec une brosse molle ou avec l'aspirateur. Pendant cette opération, nous vous prions de faire attention à ne pas déformer les tubes ou détacher les câbles.

N'utilisez pas de poudres abrasives !

• Après avoir fini le nettoyage, remettez les accessoires à leur place et branchez l'appareil.

Remplacement de la lampe intérieure

Si la lampe est grillée, débranchez l'appareil. Détachez l'ornement de la lampe. Assurez-vous que la lampe est vissée correctement. Branchez l'appareil. Si la lampe ne s'allume pas, remplacez-la avec une autre, modèle E14-15W. Remettez l'ornement de la lampe à sa place.

Guide pour couvrir les défauts

L'appareil ne fonctionne pas.

• L'alimentation électrique a été interrompue.
• La fiche du câble d'alimentation n'est pas bien introduite dans la prise de courant. Le fusible a sauté.
• Le thermostat est en position « OFF ».

Les températures ne sont pas assez basses (le voyant rouge s'allume).

• Les denrées empêchent la porte de se fermer.
• L'appareil n'est pas placé correctement.
• L'appareil est placé trop près d'une source de chaleur.
• Le bouton thermostat n'est pas dans la position correcte.

• La porte n'a pas été bien fermée.

L'éclairage intérieur ne fonctionne pas.

• La lampe est grillée. Débranchez l'appareil, détachez la lampe et remplacez-la avec une nouvelle lampe.

Les suivantes ne sont pas des défauts :

Bruits possibles qui viennent du produit : circulation de l'agent frigorifique dans le système.

Bruits pendant le fonctionnement.

Pour maintenir la température à la valeur que vous avez réglée, le compresseur de l'appareil se met en marche périodiquement.

Les bruits qu'on entend dans cette situation sont normaux.

Ils se réduisent à mesure que l'appareil atteint la température de fonctionnement.

Le bruit de bourdonnement est fait par le compresseur. Il peut devenir un peu plus fort quand le compresseur démarre.

Le bruit de cliquetis de l'agent frigorifique qui circule dans les tubes de l'appareil est un bruit normal.

Attention !

N'essayez jamais de réparer vous-mêmes l'appareil ou ses parties électriques composantes. Toute réparation effectuée par une personne non autorisée est dangereuse pour l'utilisateur et peut avoir comme résultat la perte de la garantie.

Fiche des dates de l'appareil

MARQUE	BEKO
MODELE	HSA 37530
TYPE D'APPAREIL	CONGELATEUR HORIZONTAL *
Volume brut utile (l)	369
Total volume utile (l)	350
Capacite de conglation (kg/24 h)	22
Classe d'efficience energetique (1)	A++
Consummation d'énergie (kWh/an) (2)	234
Autonomie (heures)	67
Bruit (dB (A) re 1 pW)	40
Agent frigorifique ecologique R600a
(1) classes d'énergie: A . . . G (A = economique . . . G = moins économique) (2) La consommation reelle de courant depend des conditions d'utilisation et de l'emplacement de l'appareil.

Recyclage

Ce produit est marqué du symbole du tri sélectif, relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive européenne 2002/96/CE, afin de pouvoir être recyclé ou démantelé dans le but de réduire tout impact sur l'environnement. Attention : les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence potentielle de substances dangereuses.
