VCWH56048 - Hotte VIKING - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Hotte de cuisine VIKING VCWH56048
Type de hotte	Hotte murale
Dimensions	Largeur : 48 pouces (121,9 cm)
Capacité d'aspiration	Jusqu'à 600 CFM
Niveaux de ventilation	3 vitesses
Éclairage	Éclairage LED intégré
Filtration	Filtres à graisse en aluminium, lavables au lave-vaisselle
Utilisation	Idéale pour les cuisines avec des cuisinières à gaz ou électriques
Maintenance	Filtres à nettoyer régulièrement, vérification des conduits d'évacuation
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité
Informations générales	Garantie limitée, installation recommandée par un professionnel

FOIRE AUX QUESTIONS - VCWH56048 VIKING

Comment nettoyer les filtres de la hotte VIKING VCWH56048 ?

Pour nettoyer les filtres, retirez-les délicatement de la hotte. Lavez-les à la main avec de l'eau chaude et du savon doux ou placez-les au lave-vaisselle. Assurez-vous qu'ils soient complètement secs avant de les remettre en place.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord que la hotte est bien branchée et que le courant est actif. Assurez-vous également que les filtres ne sont pas obstrués. Si le problème persiste, contactez le service client.

Comment régler la vitesse de la hotte VIKING VCWH56048 ?

La hotte dispose de plusieurs niveaux de vitesse. Utilisez les boutons de commande situés sur le panneau avant pour ajuster la vitesse en fonction de vos besoins.

Est-il normal que la hotte fasse du bruit ?

Un certain niveau de bruit est normal, surtout à des vitesses élevées. Si le bruit semble excessif, vérifiez que la hotte est correctement installée et qu'aucun objet ne vibre à proximité.

Comment installer la hotte VIKING VCWH56048 ?

L'installation de la hotte nécessite de suivre les instructions fournies dans le manuel. Assurez-vous de respecter les mesures recommandées pour la hauteur et la distance par rapport à la cuisinière.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte VIKING VCWH56048 peut être utilisée en mode recyclage. Assurez-vous d'installer le filtre à charbon pour un fonctionnement optimal en mode recyclage.

Quelle est la puissance d'aspiration de la hotte ?

La hotte VIKING VCWH56048 offre une puissance d'aspiration allant jusqu'à 1200 m3/h, ce qui permet d'éliminer efficacement les odeurs et la vapeur.

Comment remplacer les ampoules de la hotte ?

Pour remplacer les ampoules, éteignez la hotte et retirez les couvercles des lampes. Remplacez les ampoules par des modèles compatibles et remettez les couvercles en place.

MODE D'EMPLOI VCWH56048 VIKING

VENTILATEUR MONTÉ À L'EXTÉRIEUR

POUR UTILISATION AVEC LES HOTTES DE CUISINE : -/-2+6%2+) 00' VCWH, VICH, DBCV, DICV, DCWH, DCWL, DCWN, DTWS, ET DCIH, DE 30" À 66" (76,2 CM À 167,6 CM) DE LARGEUR, 9" À 18" (22,9 CM À 45,7

VEUILLEZ LIRE CES DIRECTIVES ET LES CONSERVER

AVERTISSEMENT

OBSERVEZ LES DIRECTIVES CI-DESSOUS DE MANIÈRE À RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES.

1. N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, contactez le fabricant ou le distributeur.
2. Avant de procéder à la réparation ou à l'entretien de l'appareil, coupez l'alimentation du panneau d'entrée d'électricité et verrouillez le dispositif de sectionnement de manière à empêcher que le courant ne soit accidentellement rétabli. S'il est impossible de verrouiller le dispositif de sectionnement, fixez solidement un système de protection bien en vue, par exemple une étiquette, au panneau d'entrée d'électricité.
3. La pose de l'appareil et les travaux d'électricité doivent être effectués par des personnes qualifiées en respectant la réglementation en vigueur, notamment les codes et normes de la construction ayant trait à la résistance au feu.
4. Pour éviter les refoulements, l'apport d'air doit être suffisant de manière à brûler et à évacuer, par le conduit de fumée (cheminée), les gaz produits par les appareils à combustibles. Respectez les directives du fabricant de l'appareil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), la American Society for Heating, les Refrigeration and Air Conditioning Engineers (ASHRAE) et les codes des autorités locales.
5. Veillez à ne pas endommager le câblage électrique ou d'autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.

AVERTISSEMENT

1. Les ventilateurs canalisés doivent toujours être ventilés à l'air libre.
2. Pour réduire les risques d'incendie, utilisez seulement des conduits en métal.
3. Cet appareil doit être mis à la terre.

ATTENTION

1. Cet appareil ne doit servir qu'à la ventilation générale. Ne l'utilisez pas pour éliminer des matières ni des vapeurs dangereuses ou explosives.
2. Pour éviter d'endommager les roulements de moteur, de déséquilibrer les pales ou de les rendre bruyantes, débarrassez l'appareil de la poussière de plâtre, de construction, etc.
3. Veuillez lire l'étiquette de spécifications du produit pour obtenir plus de renseignements, notamment sur les normes.
4. Le circuit électrique, y compris la commande de régime (le cas échéant), doit avoir au minimum une puissance nominale de 6 ampères.

Dimensions de ventilateur

55,9 cm (22") × 78,3 cm (30.828") × 32,3 cm (12.724")

SPÉCIFICATIONS

MODÈLE	VOLTS	AMPÈRESMÈTRES	CUBES À LA MINUTE (PIEDS CUBES À LA MINUTE	DIMENSION DU CONDUIT
DEV1200	120	3.0	1200	DIAMÈTRE DE 25,4 cm (10 po)

PLANIFICATION DE LA POSE

TOUS LES TYPES DE POSE

1. L'emplacement de pose du ventilateur doit être choisi de manière à réduire le plus possible l'utilisation de conduits et de coudes.
2. Si cela est envisageable, le ventilateur doit être centré entre les poteaux muraux et les chevrons du toit.
3. Évitez les tuyaux, les fils ou autres conduits qui peuvent passer dans les murs.

VENTILATEUR EXTÉRIEUR MODELE DEV1200 CONDUIT DIAMÈTRE DE 25, 4 CM (10 PO) COUDE DIAMÈTRE DE 25" 10 CM (10 PO) 10" ROUND ELBOW CONDUIT DIAMÈTRE DE 25", 4 CM (10 PO) SOFFITTE VERRIÈRE HOTTE DE MUR (verrière de île disponible) SOFFITTE VERRIÈRE HOTTE DE MUR (verrière de île disponible) MODEL VENTILATEUR EXTÉRIEUR MODELE DEV1200 POSE TYPE - VENTILATEUR MONTÉ SUR LE MUR

POSE TYPE - VENTILATEUR MONTÉ SUR LE TOIT

INSTALLATEUR : Veuillez laisser ce manuel au propriétaire

PROPRIÉTAIRE : La page 4 contient des renseignements portant sur l'utilisation et l'entretien

PRÉPARATION DE L'EMPLACEMENT DE POSE

POSES SUR LES TOITS

1. Choisissez un emplacement de pose pour le ventilateur sur la pente arrière du toit. Placez-le dans un emplacement réduisant au maximum l'utilisation de conduits. Cet emplacement doit être exempt d'obstacles (fils de téléviseur, lignes électriques, etc.) Si le dessus du ventilateur affleure le faite du toit, il ne pourra être aperçu de la rue. Gardez cet emplacement en tête pendant que vous travaillez à partir du grenier.
2. Tracez un point de repère et percez un avant-trou centré entre les chevrons du toit.

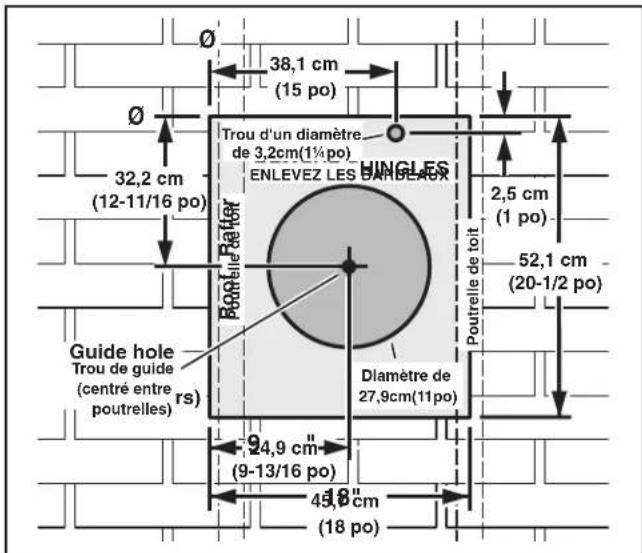

38,1 cm (15 po) 32,2 cm (12-11/16 po) Trou d'un diamètre de 3,2cm(1¼po) ENLEVEZ LES D'AN DEAUX Poutrelle Rafter Diamètre de 27,9cm(11po) 2,5 cm (1 po) 52,1 cm (20-1/2 po) Guide hole Trou de guide (centre entre poutrelles) rs) 45,8 cm (18 po)

1. De l'extérieur, utilisez l'avant-trou comme point de départ pour procéder au traçage de la pose.

A. Utilisez une équerre en T et mesurez un point à 24,9 cm (9 13/16 po) à la gauche de l'avant-trou, puis un autre point vers le haut à 30,7 cm (12 11/16 po) pour déterminer le coin gauche supérieur du tracé.
B. En commençant par le coin supérieur gauche, marquez une découpe rectangulaire de 45,7 cm de larg. sur 52,1 cm de haut. (18 po de larg. sur 20 ½ po de haut.) puis enlevez seulement les bardeaux de cette zone.
C. Marquez un trou de 27,9 cm de diamètre (11 po) ayant pour centre l'avant-trou. Coupez ce trou de part en part des panneaux du toit.
D. Marquez un trou d'un diamètre de 3,2 cm (1 ¼ po) et découpez de part en part des panneaux de toit comme indiqué.

5 cm (2 po) 2" 17,1 cm (6¾ po) 6³/⁴" 5 cm (2 po) 2 55,3 cm (25 po) 24,9 cm (29 ½ po)

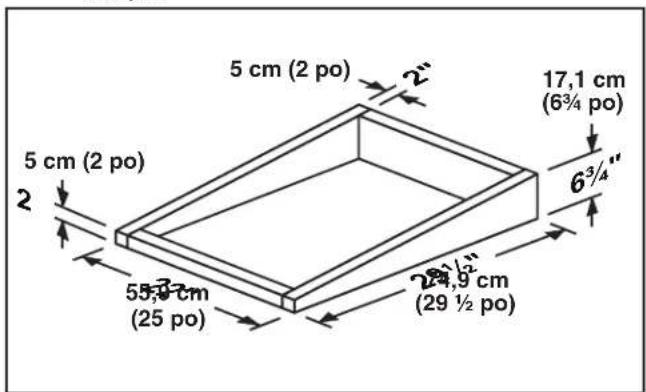

1. Pour les poses sur les toits plats, construisez un cadre porteur qui supportera le ventilateur avec une pente minimale de 2/12. L'extrémité du conduit d'évacuation du ventilateur ne doit pas pointer dans la direction dominante du vent.

PRÉPARATION DE L'EMPLACEMENT DE POSE

POSES SUR LES MURS

1. Choisissez un emplacement sur le mur extérieur. Assurez-vous qu'aucun poteau mural, tuyau ou câble ne passe au niveau de l'ouverture.
2. De l'intérieur, tracez un point de repère et percez un avant-trou centré entre les poteaux muraux.

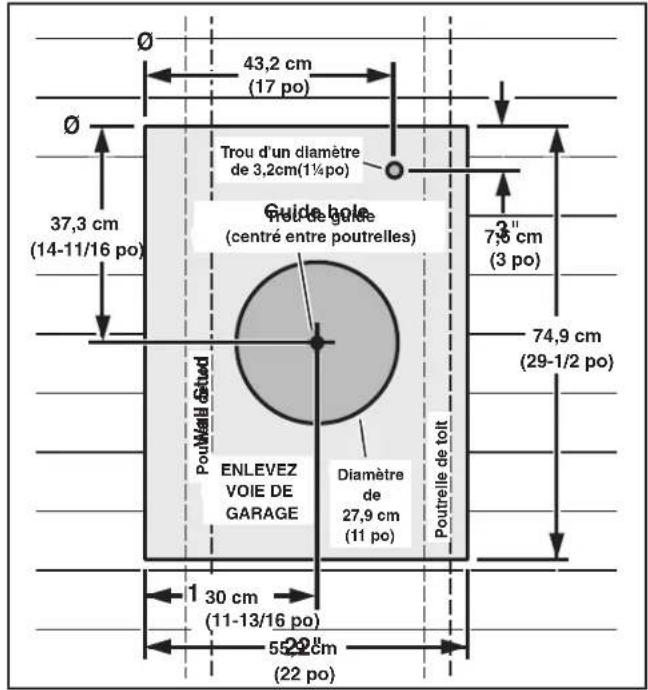

43,2 cm (17 po) Trou d'un diamètre de 3,2cm(1½po) Pou-MaH Gated 37,3 cm (14-11/16 po) Guide hole (centré entre poutrelles) 7,8 cm (3 po) 74,9 cm (29-1/2 po) Pou-MaH Gated ENLEVEZ VOIE DE GARAGE Diamètre de 27,9 cm (11 po) Poutrelle de toit 1 30 cm (11-13/16 po) 55,2 cm (22 po)

1. De l'extérieur, utilisez l'avant-trou comme point de départ pour procéder au traçage de la pose.

A. Utilisez une équerre en T et mesurez un point à 30 cm (11 13/16 po) à la gauche de l'avant-trou, puis un autre point vers le haut à 37,3 cm (14 11/16 po) pour déterminer le coin supérieur gauche du tracé.
B. En commençant par le coin supérieur gauche, marquez une découpe rectangulaire de 55,9 cm de larg. sur 74,9 cm de haut. (22 po de larg. sur 29 ½ po de haut.) et enlevez seulement les lambris extérieurs de cette zone.
C. Marquez un trou de 27,9 cm de diamètre (11 po) ayant pour centre l'avant-trou. Coupez ce trou de part en part des panneaux du toit.
D. Marquez un trou d'un diamètre de 3,2 cm (1 ¼ po) et découpez de part en part des panneaux de toit comme indiqué.

POSE DU VENTILATEUR

POSES SUR LES TOITS

1. Retirez le couvercle et les vis.
2. Fixez un connecteur de câble homologué U.L.dans l'ouverture à l'arrière du boîtier de câblage.
3. Retirez seulement les clous à toiture des bardeaux qui se trouvent sur le DESSUS et sur les CÔTÉS de la surface de découpe. Soulevez délicatement les bardeaux de manière à permettre à la feuille de tôle noire arrière du boîtier de ventilateur de se glisser sous les bardeaux.
4. Centrez l'anneau de ventilateur dans le trou de 27,9 cm (11 po) de diamètre, et assurez-vous que l'orifice pour le câblage électrique de 3,2 cm (1 ¼ po) de diamètre coïncide avec l'orifice du boîtier de câblage.
5. Fixez le ventilateur au toit à l'aide des six (6) vis fournies. Il est recommandé de placer les vis à l'intérieur du boîtier du ventilateur. Percez des avant-trous au besoin.
6. Imperméabilisez tous les bardeaux autour du boîtier et de la feuille de tôle ainsi que les têtes des vis de montage à l'aide de colle pour toiture de bonne qualité.

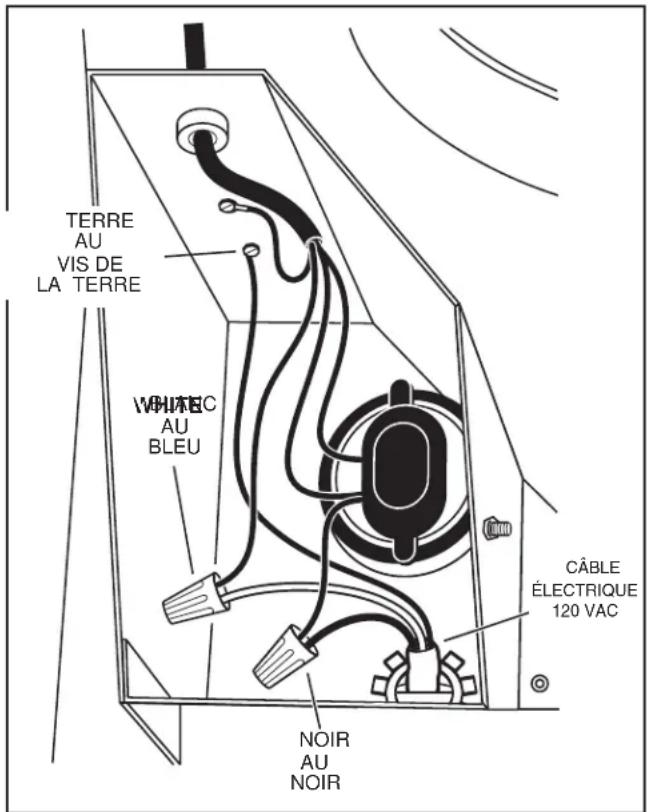

7. Faites passer le câblage électrique par l'ouverture du boîtier de câblage et fixez-le en respectant la réglementation locale.

1. Effectuez les branchements électriques en utilisant le connecteur convenant au type de câblage utilisé. Branchez les fils noirs ensemble, le fil blanc au fil bleu, et le fil vert ou le fil dénudé avec la vis de borne de terre.
2. Replacez le couvercle du boîtier de câblage et les vis. Ne pincez pas le câblage sous le couvercle.
3. Assurez-vous que le clapet peut ouvrir et fermer librement.

POSE DU VENTILATEUR

POSES SUR LES MURS

1. Mettez une large bande de produit à calfeutrer à l'arrière du boîtier le long des rebords extérieurs.
2. Centrez l'anneau de ventilateur dans le trou de 27,9 cm (11 po) de diamètre, et assurez-vous que l'orifice pour le câblage électrique de 3,2 cm (1 ¼ po) de diamètre coïncide avec l'orifice du boîtier de câblage.
3. Fixez le ventilateur au toit à l'aide des six (6) fournies. Il est recommandé de placer les vis à l'intérieur du boîtier du ventilateur. Percez des avant-trous au besoin.
4. Imperméabilisez le pourtour des têtes de vis de montage à l'aide d'un produit à calfeutrer de bonne qualité.
5. Faites passer le câblage électrique par l'ouverture du boîtier de câblage et fixez-le en respectant la réglementation locale.

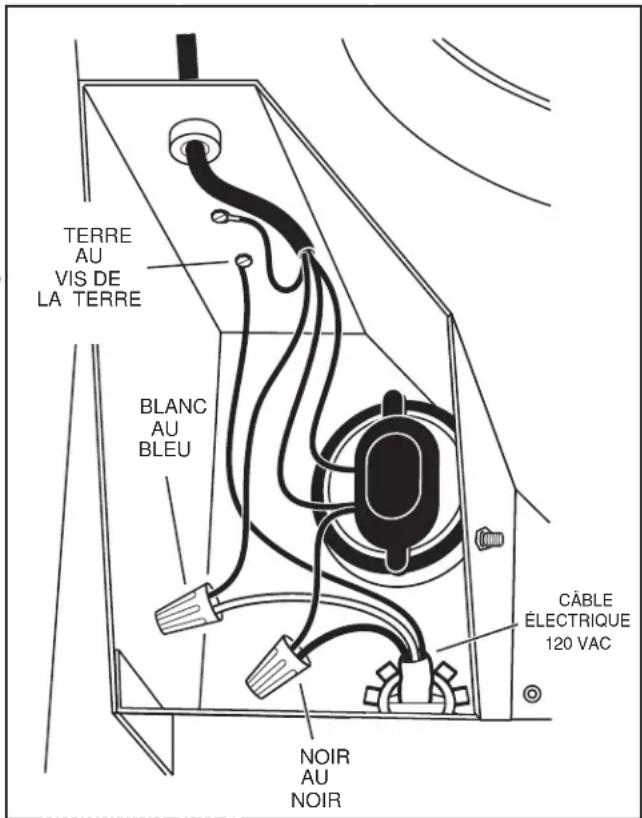

TERRE AU VIS DE LA TERRE BLANC AU BLEU CÂBLE ÉLECTRIQUE 120 VAC NOIR AU NOIR

1. Effectuez les branchements électriques en utilisant le connecteur convenant au type de câblage utilisé. Branchez les fils noirs ensemble, le fil blanc avec le fil bleu, et le fil vert ou le fil dénudé à la vis de borne de terre.
2. Replacez le couvercle du boîtier de câblage et les vis. Ne pincez pas le câblage sous le couvercle.
3. Assurez-vous que le clapet peut ouvrir et fermer librement.
4. Les rebords supérieurs et latéraux de la plaque arrière doivent être recouverts avec des tringles de finissage. Ne bloquez pas la partie inférieure de la grille à air avec les tringles. Le rendement du ventilateur en serait affecté.

POSE DE LA PLAQUE DE RACCORDEMENT

1. Faites cheminer les conduits ronds en acier de 25,4 cm (10 po) du ventilateur extérieur vers l'emplacement de pose. Pour un meilleur rendement, utilisez le conduit rond le plus droit possible et réduisez au maximum l'utilisation de coudes. Guipez tous les joints.
2. Faites cheminer le câble électrique de 120 V.C.A. du panneau d'entrée d'électricité et du ventilateur vers l'emplacement de pose.
3. Retirez le couvercle du boîtier de câblage. Retirez les entrées sectionnables de la boîte de câblage. Faites passer 15,2 cm (6 po) de câble électrique par les ouvertures et fixez les câbles du boîtier de câblage à l'aide des connecteurs appropriés.

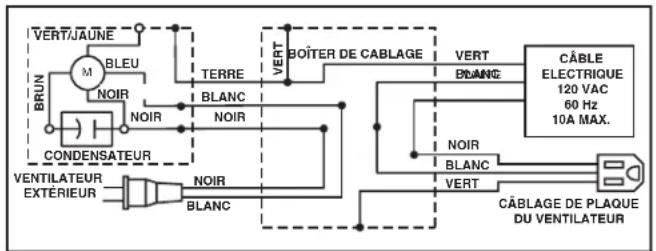

VERT/JAUNE M BLEU NOIR NOIR CONDENSATEUR VENTILATEUR EXTÉRIEUR NOIR BLANC TERRE NOIR VERT BOÎTER DE CABLAGE VERT BLANC NOIR BLANC VERT CÂBLE ELECTRIQUE 120 VAC 60 Hz 10A MAX. CÂBLAGE DE PLAQUE DU VENTILATEUR

1. Branchez les fils noirs ensemble, les fils blancs ensemble puis placez le fil vert ou le fil dénudé sous la vis de borne de terre verte. Replacez le couvercle du boîtier de câblage.

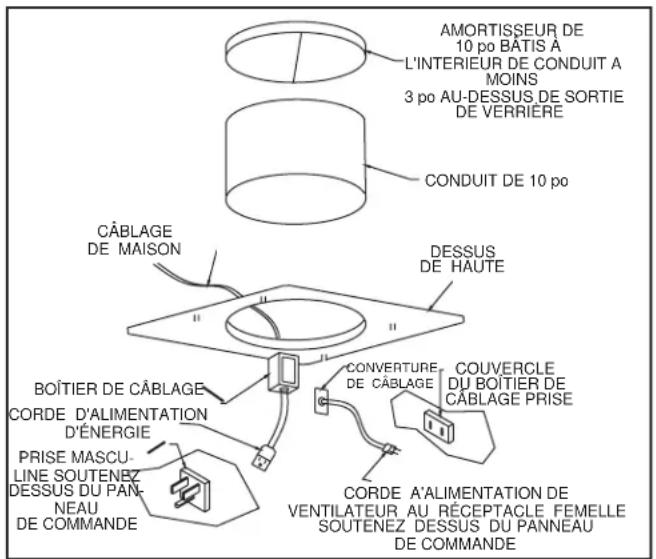

AMORTISSEUR DE 10 po BATIS A L'INTERIEUR DE CONDUIT A MOINS 3 po AU-DESSUS DE SORTIE DE VERRIÈRE CONDUIT DE 10 po CÂBLAGE DE MAISON DESSUS DE HAUTE COUVERCLE DU BOÎTIER DE CÂBLAGE PRISE CONVERTURE DE CÂBLAGE BOÎTIER DE CÂBLAGE CORDE D'ALIMENTATION D'ÉNERGIE PRISE MASCULINE SOUTENEZ DESSUS DU PANNEAU DE COMMANDE CORDE A'ALIMENTATION DE VENTILATEUR AU RÉCEPTACLE FEMELLE SOUTENEZ DESSUS DU PANNEAU DE COMMANDE

1. Branchez le conduit à la plaque de raccordement et guipez le joint.
2. Mettez l'appareil sous tension et vérifiez le fonctionnement du ventilateur.

UTILISATION ET ENTRETIEN

Débranchez l'alimentation électrique et verrouillez le panneau d'entrée d'électricité avant de nettoyer ou de réparer l'appareil.

NETTOYAGE

Retirez le couvercle et passez soigneusement l'aspirateur à l'intérieur du boîtier. Veillez à ne pas courber ou endommager la roue du ventilateur.

LUBRIFICATION DU MOTEUR

Le moteur est lubrifié en permanence. Il ne doit pas être huilé ni démonté.

VENTILADOR PARA MONTAJE EXTERIOR MODELO DEV1200

PARA USAR CON LAS CAMPANAS PARA ESTUFA VIKING 6%2+) ☐00' VCWH, VICH, DBCV, DICV, DCWH, DCWL, DCWN, DTWS Y DCIH. DE 30 A 66 pulg. (76.2 a 167.6 cm) DE ANCHO Y 9 A 18 pulg. (22.9 a 45.7 cm) DE ALTO.

LEA Y CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS O LESIONES PERSONALES, OBSERVE LAS SIGUIENTES PRECAUCIONES:
