Tipo de producto	Campana extractora profesional
Marca	Viking
Modelo	VCWH56048
Ventilador exterior compatible	DEV1200
Tensión de alimentación	120 V ~ 60 Hz
Corriente nominal	3,0 A
Caudal de aire	1 200 pies³/min (CFM)
Diámetro de conducto recomendado	25,4 cm (10 pulg)
Dimensiones del ventilador (Al × An × Pr)	55,9 cm × 78,3 cm × 32,3 cm (22 pulg × 30,8 pulg × 12,7 pulg)
Tipo de montaje	Montaje exterior en pared o techo
Material del conducto requerido	Solo conductos metálicos
Puesta a tierra	Obligatoria mediante tornillo de borne
Lubricación del motor	Lubricado permanentemente, sin mantenimiento
Limpieza recomendada	Aspiradora en el interior de la caja, sin dañar la rueda
Uso previsto	Ventilación general de campanas de cocina Viking (modelos VCWH, VICH, DBCV, DICV, DCWH, DCWL, DCWN, DTWS, DCIH)
Instrucciones de seguridad	Cortar la alimentación antes del mantenimiento; el conducto debe evacuar al aire libre; evitar vapores explosivos
Certificación	UL (conector de cable homologado)

Preguntas frecuentes - VCWH56048 VIKING

¿Cuál es el caudal de aire del ventilador asociado a la campana VCWH56048?

El ventilador exterior modelo DEV1200 ofrece un caudal de 1 200 pies³/min (CFM).

¿Qué diámetro de conducto se requiere para la instalación?

El conducto debe tener un diámetro de 25,4 cm (10 pulg) y ser de metal.

¿Puedo instalar el ventilador exterior en una pared o en el techo?

Sí, el ventilador se puede montar tanto en pared exterior como en techo, según su configuración.

¿Qué tensión eléctrica se necesita para la campana?

La alimentación requerida es de 120 V ~ 60 Hz con un circuito de al menos 6 A.

¿Cómo limpiar el ventilador exterior?

Desconecte la alimentación, retire la cubierta y aspire cuidadosamente el interior de la caja sin doblar la rueda del ventilador.

¿El motor necesita lubricación?

No, el motor está lubricado permanentemente y no debe ser aceitado ni desmontado.

¿Qué modelos de campana Viking son compatibles con este extractor?

Los modelos VCWH, VICH, DBCV, DICV, DCWH, DCWL, DCWN, DTWS y DCIH de 30 a 66 pulgadas de ancho.

¿Por qué usar solo conductos metálicos?

Para reducir los riesgos de incendio, es imperativo usar conductos metálicos.

¿Cómo asegurar una instalación segura?

Corte la alimentación en el panel eléctrico antes de cualquier intervención, bloquee la desconexión y confíe la instalación a un profesional calificado.

¿Cuáles son las dimensiones del ventilador exterior DEV1200?

Las dimensiones son de 55,9 cm de alto, 78,3 cm de ancho y 32,3 cm de profundidad (22 x 30,8 x 12,7 pulg).

MANUAL DE USUARIO VCWH56048 VIKING

1. Use la unidad sólo de la manera indicada por el fabricante. Si tiene preguntas, comuníquese con el fabricante o el distribuidor.
2. Antes de dar servicio a la unidad o de limpiarla, interrumpa el suministro eléctrico en el panel de servicio y bloquee los medios de desconexión del servicio para evitar que la electricidad se reanude accidentalmente. Cuando no sea posible bloquear los medios de desconexión del servicio, fije firmemente una señal de advertencia (como una etiqueta) en un lugar visible del panel de servicio.
3. Una o más personas calificadas deben realizar el trabajo de instalación y el cableado eléctrico, de acuerdo con todos los códigos y normas correspondientes, incluidos los códigos y normas de construcción específicos de protección contra incendios.

4. Se necesita suficiente aire para que se lleve a cabo una combustión y una extracción adecuadas de los gases a través del tubo de humos (chimenea) del equipo quemador de combustible, con el fin de evitar el contratiro. Siga las directrices y las normas de seguridad del fabricante del equipo de calefacción, como las publicadas por la Asociación Nacional de Protección contra Incendios (National Fire Protection Association, NFPA), y la Sociedad Americana de Ingenieros en Calefacción, Refrigeración y Aire Acondicionado (American Society for Heating, Refrigeration and Air Conditioning Engineers, ASHRAE), y las autoridades de los códigos locales.

5. Al cortar o perforar a través de la pared o del cielo raso, no dañe el cableado eléctrico ni otros servicios ocultos.

ADVERTENCIA

1. Los ventiladores en conductos siempre deben ventearse hacia el exterior.
2. Para reducir el riesgo de incendio, use solamente conductos metálicos.
3. Esta unidad debe conectarse a tierra.

PRECAUCIÓN

1. Sólo para usarse como medio de ventilación general. No lo use para extraer materiales ni vapores peligrosos o explosivos.
2. Para evitar daños a los cojinetes del motor y rotores ruidosos o desbalanceados, mantenga la unidad de potencia protegida contra rociados de yeso, polvos de construcción, etc.
3. Lea la etiqueta de especificaciones que tiene el producto para ver información y requisitos adicionales.
4. El circuito eléctrico, incluido el control de velocidad (si se usa) debe tener como mínimo 6 Amp nominales.

Dimensiones del ventilador

22 x 30.828 x 12.724 pulg. (55.9 x 78.3 x 32.3 cm)

ESPECIFICACIONES

MODELO	VOLTIOS	AMPERIOS	PCM	TAMAÑO DE CONDUCTO
DEV1200	120	3.0	1200	10 pulg. (25.4 cm) de DIÁM.

PLANEACIÓN DE LA INSTALACIÓN

TODAS LAS INSTALACIONES

1. Ubique el ventilador de manera que la longitud de los conductos y el número de codos necesarios se mantengan al mínimo.
2. Donde sea posible, el ventilador se debe centrar entre los montantes de la pared o entre las vigas del techo.
3. Evite tubería, cables u otros conductos que puedan estar tendidos por la pared.

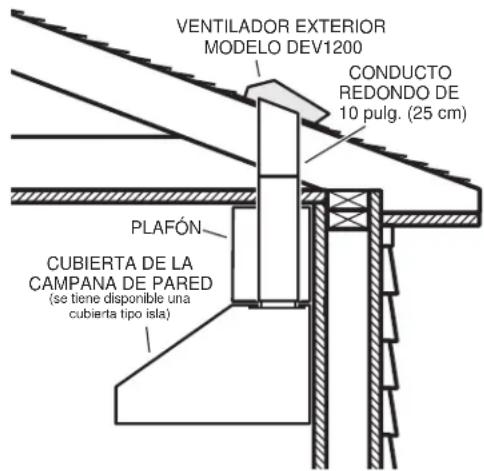

INSTALACIÓN TÍPICA DE MONTAJE EN EL TECHO

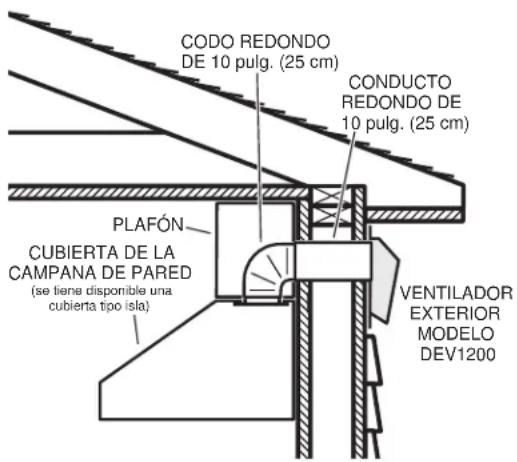

INSTALACIÓN TÍPICA DE MONTAJE EN LA PARED

PREPARE EL LUGAR DE LA INSTALACIÓN

INSTALACIONES EN EL TECHO

1. Ubique el ventilador en la pendiente posterior del techo. Colóquelo en un área en la cual minimice la longitud del tramo de conducto. Esta área debe estar libre de obstáculos (cables de T.V., cables eléctricos, etc.). Si la parte superior del ventilador está al ras del pico del techo, no se verá desde la calle. Tome en cuenta esta ubicación aproximada mientras trabaja desde el ático.
2. Marque y haga un orificio guía centrado entre las vigas del techo.

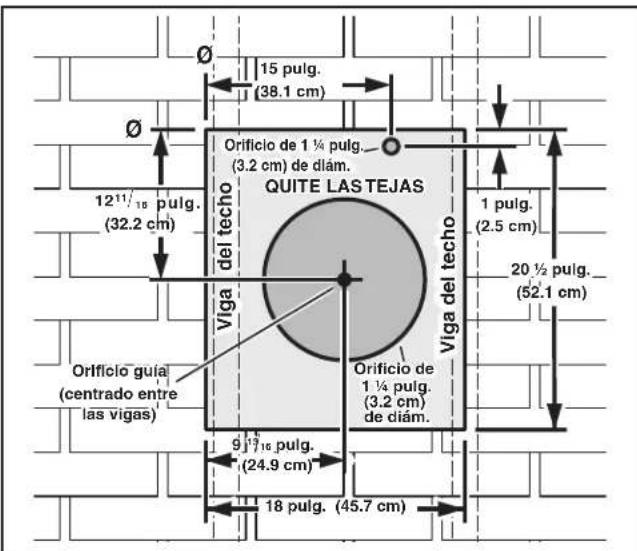

1. Desde el exterior, utilice el orificio guía como el punto de partida para distribuir la instalación:

A. Use una escuadra en T para medir 9 ^3/16 pulg. (24.9 cm) a la izquierda del orificio guía, luego hacia arriba 12 ^11/16 pulg. (32.2 cm) para ubicar la esquina superior izquierda de la distribución.
B. Comenzando desde la esquina superior izquierda, marquera corte rectangular (18 pulg. [45.7 cm] de ancho x 20 ½ pulg. [52.1 cm] de alto) y quite las tejas solamente de esta área.
C. Marque un orificio de 11 pulg. (27.9 cm) de diámetro centrado en el orificio guía. Haga este orificio a través de las tablas del techo.
D. Marque y perfore un orificio de 1 ¼ pulg. (3.2 cm) de diámetro a través de las tablas del techo, como se muestra.

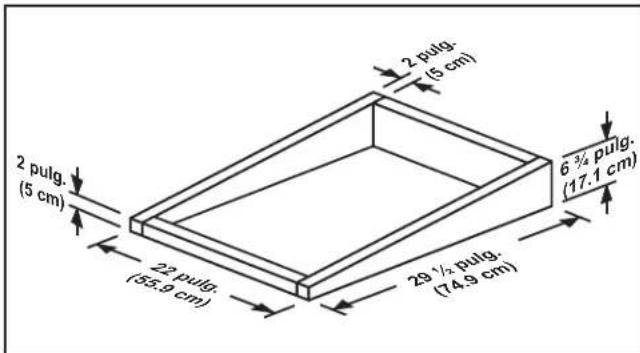

1. Para instalaciones sobre un techo plano, construya un bastidor para apoyar el ventilador, con una pendiente mínima de 2/12. El extremo de descarga del ventilador debe apuntar en dirección contraria a los vientos dominantes.

PREPARE EL LUGAR DE LA INSTALACIÓN

INSTALACIONES EN LA PARED

1. Seleccione un lugar en la pared exterior. Asegúrese de que no haya montantes de la pared, tubería ni cables tendidos en el área de la abertura.
2. Desde el interior, marque y perfore un orificio guía centrado entre los montantes de la pared.

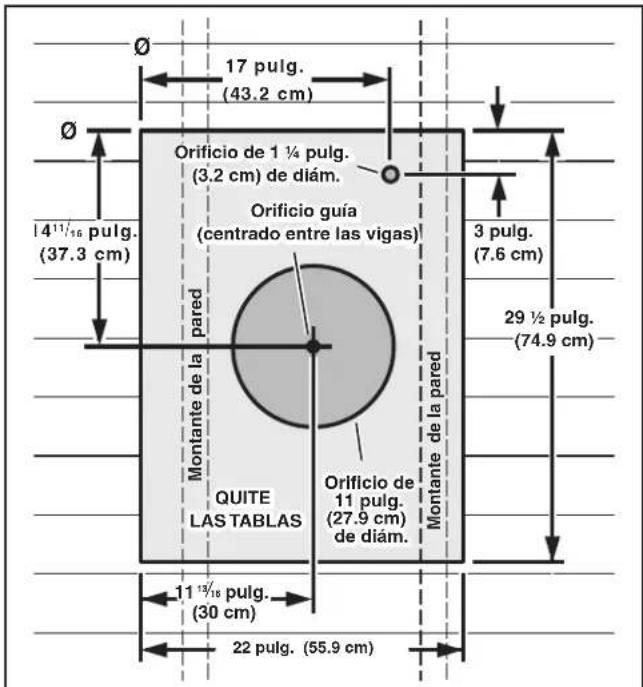

1. Desde el exterior, utilice el orificio guía como el punto de partida para distribuir la instalación:

A. Use una escuadra en T para medir 11 ^3/16 pulg. (30 cm) a la izquierda del orificio guía, luego hacia arriba 14 ^11/16 pulg. (37.3 cm) para ubicar la esquina superior izquierda de la distribución.
B. Comenzando desde la esquina superior izquierda, marque un corte rectangular (22 pulg. [55.9 cm] de ancho x 29 ½ pulg. [74.9 cm] de alto) y quite las tablas solamente de esta área.
C. Marque un orificio de 11 pulg. (27.9 cm) de diámetro centrado en el orificio guía. Haga este orificio a través de las tablas del techo.
D. Marque y perfore un orificio de 1 ¼ pulg. (3.2 cm) de diámetro a través de las tablas del techo, como se muestra.

INSTALACIONES EN EL TECHO

1. Quite la cubierta y los tornillos.
2. Coloque un conector de cables apropiado, aprobado por U.L., en el orificio que se encuentra en la parte posterior de la caja de conexiones.
3. Quite los clavos de las tablas del techo de las tejas solamente alrededor de la PARTE SUPERIOR y los LADOS del área del recorte. Levante con cuidado las tejas para permitir que la hoja cubrejuntas posterior de la cubierta del ventilador se ajuste debajo de ellas.
4. Centre el anillo del ventilador en el orificio de 11 pulg. (27.9 cm), asegurándose de que el orificio del cableado eléctrico, de 1 ¼ pulg. (3.2 cm) de diámetro, quede alineado con el orificio de la caja de conexiones.
5. Monte el ventilador en el techo con los seis (6) tornillos que se proporcionan. Se recomienda que los tornillos se coloquen en el interior de la cubierta del ventilador. Si es necesario perfore orificios piloto.
6. Utilizando un cemento para techo de buena calidad, selle todas las tejas alrededor de la cubierta y de la hoja cubrejuntas, así como alrededor de la cabeza de los tornillos de montaje.
7. Pase los cables eléctricos a través del orificio de la caja de conexiones y asegúrelos de acuerdo con los códigos locales.

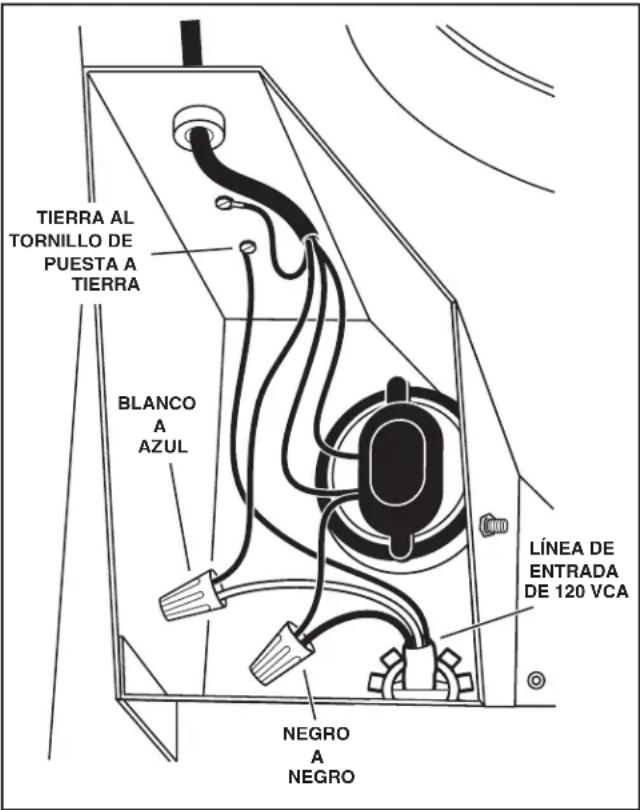

1. Haga las conexiones eléctricas utilizando el conector adecuado para el tipo de cables que está usando. Conecte el negro con el negro, el blanco con el azul y el verde o el alambre desnudo al tornillo de puesta a tierra.
2. Vuelva a colocar la cubierta y los tornillos. No permita que los cables queden atrapados debajo de la cubierta.
3. Asegúrese de que el regulador de tiro abra y cierre libremente.

INSTALE EL VENTILADOR

INSTALACIONES EN LA PARED

1. Coloque un reborde grande de material de calafateo en el lado posterior de la cubierta, a lo largo de todos los bordes externos.
2. Centre el anillo del ventilador en el orificio de 11 pulg. (27.9 cm), asegurándose de que el orificio del cableado eléctrico, de 1 ¼ pulg. (3.2 cm) de diámetro, quede alineado con el orificio de la caja de conexiones.
3. Monte el ventilador en la pared con los seis (6) tornillos que se proporcionan. Se recomienda que los tornillos se coloquen en el interior de la cubierta del ventilador. Si es necesario perfore orificios piloto.
4. Utilizando material de calafateo de buena calidad, selle alrededor de la cabeza de los tornillos de montaje.
5. Pase los cables eléctricos a través del orificio de la caja de conexiones y asegúrelos de acuerdo con los códigos locales.

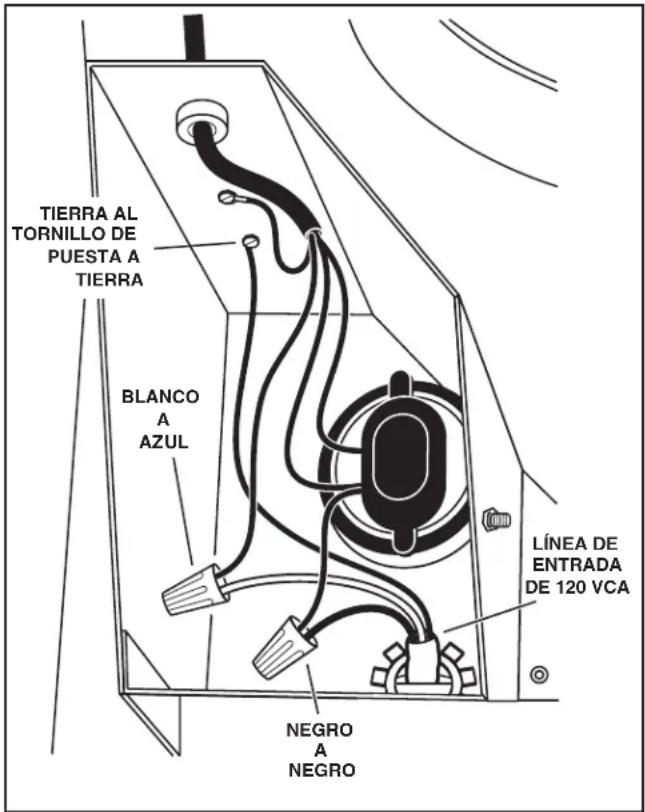

1. Haga las conexiones eléctricas utilizando el conector adecuado para el tipo de cable que está usando. Conecte el negro con el negro, el blanco con el azul y el verde o el alambre desnudo al tornillo de puesta a tierra.
2. Vuelva a colocar la cubierta y los tornillos. No permita que los cables queden atrapados debajo de la cubierta.
3. Asegúrese de que el regulador de tiro abra y cierre libremente.
4. Las bridas superior y lateral de la placa posterior se pueden cubrir con tiras de resguardo. No obstruya con la tira de adorno la abertura de la rejilla que se encuentra en la parte inferior. Si lo hace afectará adversamente el funcionamiento del ventilador.

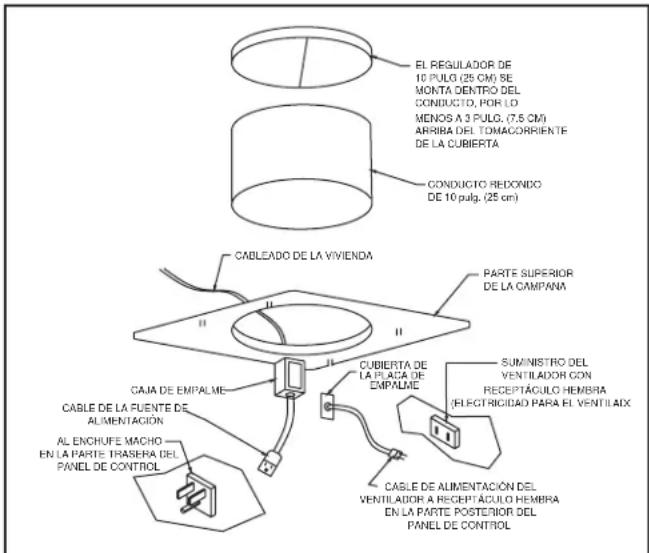

INSTALE LA PLACA DE EMPALME USO Y CUIDADO

1. Tienda los conductos de acero redondos de 10 pulg. (25 cm) desde el ventilador exterior hasta el sitio de la instalación. Para un mejor rendimiento, use el tendido de tubería más recto posible y el menor número de codos. Ponga cinta en todas las uniones.
2. Tienda un cable eléctrico de 120 VCA desde el tablero de servicio y desde el ventilador remoto hasta el lugar de la instalación.
3. Quite la cubierta de la caja de cables. Quite los agujeros ciegos de la caja de cables. Pase 6 pulg. (15.2 cm) de cable eléctrico por las aberturas y conecte los cables a la caja de cables con los conectores apropiados.

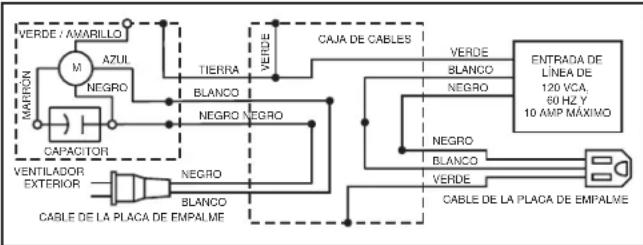

1. Conecte cable negro con negro, blanco con blanco y verde o desnudo al tornillo de puesta a tierra verde. Vuelva a colocar la cubierta de la caja.

1. Conecte los conductos a la transición y pegue la unión con cinta.
2. Encienda la unidad y verifique el funcionamiento del ventilador.

Desconecte el suministro eléctrico y bloquee el panel de servicio antes de limpiar o dar servicio a esta unidad.

LIMPIEZA

Quite la cubierta y aspire cuidadosamente el ventilador y el interior de la cubierta. Tenga cuidado de no doblar la rueda del ventilador ni dañarla de alguna otra manera.

LUBRICACIÓN DEL MOTOR

El motor está permanentemente lubricado. No lubrique ni desarme el motor.
