AA413723 - Four GAGGENAU - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de recirculation avec filtre à charbon actif pour four
Marque	Gaggenau
Modèle	AA413723
Dimensions (L x P x H)	512 x 559 x 123 mm
Poids	Environ 5 kg
Alimentation	Raccordement au ventilateur du socle (non spécifié)
Fonctions principales	Recirculation d'air, filtration des odeurs par charbon actif
Entretien et nettoyage	Remplacement du filtre à charbon actif tous les 12 à 18 mois
Sécurité	Distance minimale de 150 mm devant la sortie d'air
Pièces détachées et réparabilité	Filtre à charbon actif (non inclus), conduit flexible AD 413 722 (optionnel)
Informations générales	Installation sous meuble, nécessite une sortie d'air dans le bandeau du socle

FOIRE AUX QUESTIONS - AA413723 GAGGENAU

Qu'est-ce que le kit de recirculation AA413723 ?

Le kit de recirculation avec filtre AA413723 est un accessoire Gaggenau conçu pour filtrer et recycler l'air extrait par la hotte ou le ventilateur du four. Il se compose d'un module de filtre à charbon actif et doit être associé au conduit flexible AD 413 722.

Comment installer le kit AA413723 ?

L'installation consiste à raccourcir le tuyau de raccordement à la longueur souhaitée, à monter les extrémités sur l'unité de filtre et le ventilateur du socle, puis à glisser l'ensemble sous le meuble. Veillez à respecter une distance de 150 mm devant la sortie d'air. Aucune fixation n'est nécessaire, l'appareil repose sur des pieds en caoutchouc.

Quelle est la fréquence de remplacement du filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé tous les 12 à 18 mois, selon l'intensité d'utilisation et les modes de cuisson. Il ne peut pas être nettoyé ou réactivé.

Comment changer le filtre à charbon actif ?

Retirez le bandeau du socle, desserrez les écrous moletés latéraux, enlevez la grille de recouvrement, retirez les anciens filtres par l'avant, insérez les nouveaux, remontez la grille et serrez les écrous, puis remettez le bandeau du socle.

Où acheter le filtre de rechange ?

Les filtres à charbon actif sont disponibles dans les commerces spécialisés, auprès du service après-vente Gaggenau ou sur la boutique en ligne de la marque.

Ce kit est-il compatible avec tous les fours Gaggenau ?

Le kit AA413723 est conçu pour être utilisé avec les ventilateurs de recirculation Gaggenau, notamment le modèle AR 413 722. Il nécessite le conduit flexible AD 413 722 vendu séparément.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis Torx T20, d'un crayon, d'une perceuse avec mèche de 6 mm, d'un tournevis Phillips, d'une scie sauteuse, d'un ruban à mesurer et de cisailles à métaux.

Quelles sont les distances minimales à respecter ?

Une distance minimale de 150 mm (6 pouces) doit être maintenue devant la sortie d'air sur le bandeau du socle et la paroi latérale, que l'encastrement soit derrière une plinthe fermée ou avec une grille de ventilation.

Puis-je utiliser le kit sans le conduit flexible AD 413 722 ?

Non, le kit AA413723 est conçu pour être utilisé uniquement avec le conduit flexible en aluminium AD 413 722. Ce conduit est vendu séparément et fait partie intégrante du système de recirculation.

Le kit nécessite-t-il une fixation ?

Non, les appareils reposent sur des pieds en caoutchouc et aucune fixation n'est nécessaire. Veillez simplement à ne pas plier ni coincer le câble d'alimentation lors de la mise en place.

MODE D'EMPLOI AA413723 GAGGENAU

Kit de recirculation avec filtre

Définitions de Sécurité

AVERTISSEMENT

Le non-respect de cet avertissement peut entraîner la mort ou des blessures graves.

ATTENTION

Le non-respect de cet avertissement peut entraîner des blessures mineures ou modérées.

AVIS : Vous indique que des dommages à l'appareil ou aux biens peuvent survenir si vous ne respectez pas cet avertissement.

Remarque : Vous signale des informations importantes ou des conseils.

Avant de commencer

IMPORTANT : Veuillez respecter les instructions de sécurité et d'installation comprises avec le Ventilateur de recirculation AR 413 722.

Outils et pièces nécessaires

• Tournevis à tête Torx T20
- Crayon
• Perceuse avec tête de 14 po (6 mm)
• Tournevis à tête Phillips
Scie sauteuse
• Ruban à mesurer
• Cisailles à métaux

Remarque : Des matériaux supplémentaires peuvent être requis pour une installation sur des comptoirs à surfaces solides. Veuillez contacter le fabricant du comptoir.

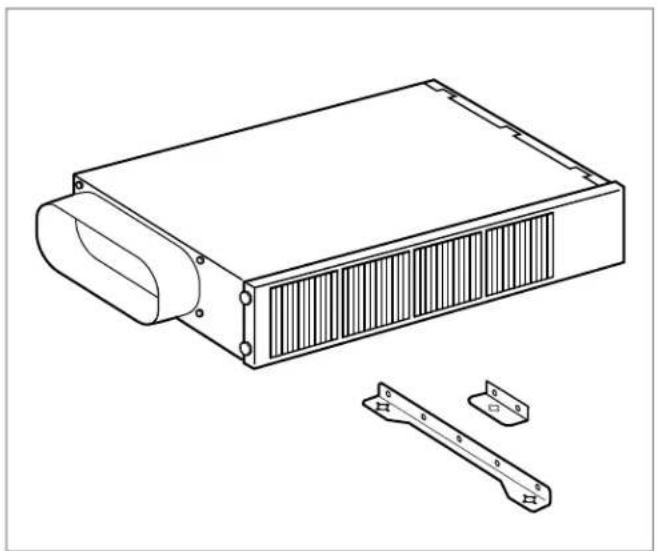

Pièces comprises

Accessoires requis (veuillez commander séparément)

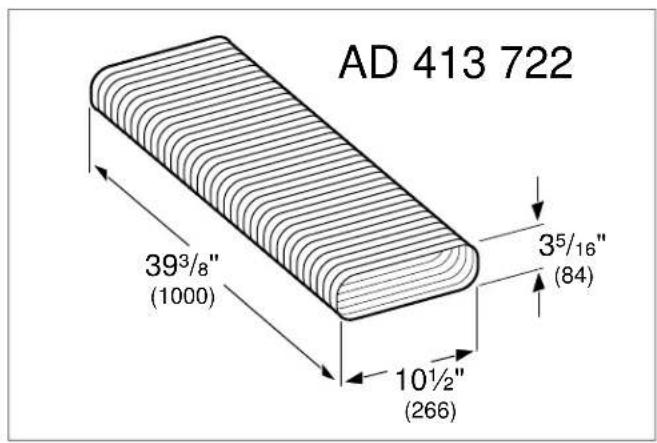

AD 413 722 Conduit flexible en aluminium

Remarque : Les kits de recirculation avec filtre AA 413 722 et AA 413 723 peut seulement être utilisée avec le conduit flexible en aluminium AD 413 722 (accessoires optionnels, veuillez commander séparément).

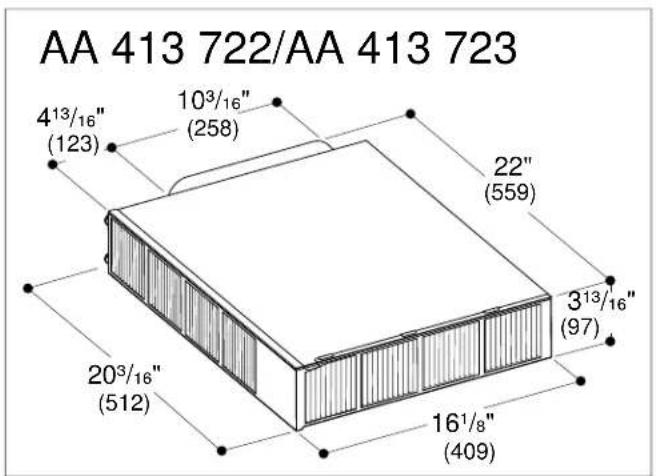

Cotes de l'appareil

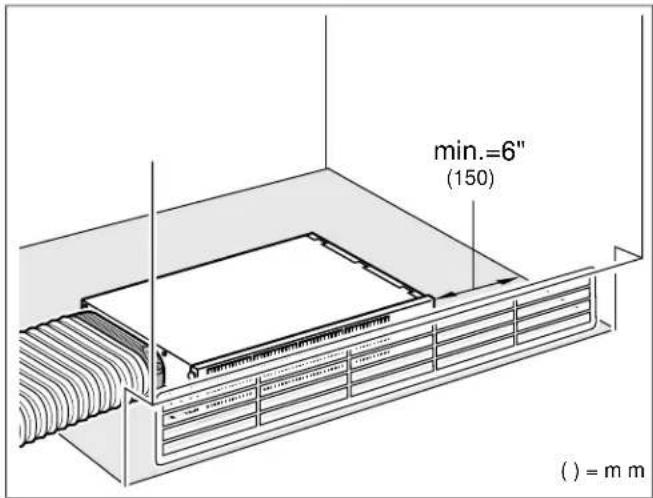

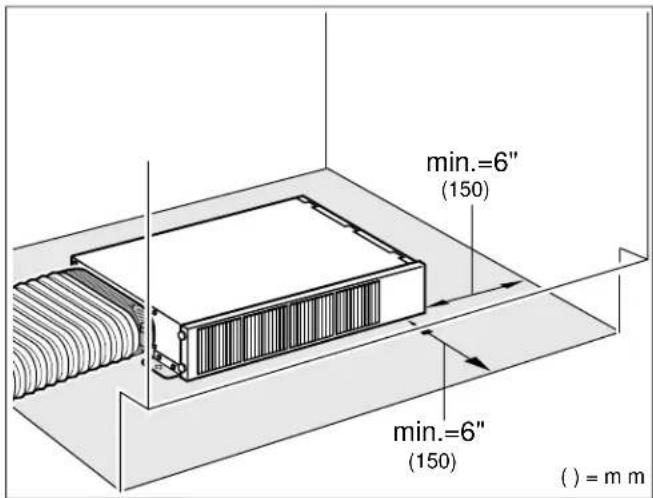

Distances minimales pour sortie d'air

Respecter la distance minimale de 6 po (150 mm) devant la sortie d'air sur le bandeau du socle et la paroi latérale.

Encastrement derrière une plinthe fermée :

Encastrement derrière une plinthe avec grille de ventilation :

Préparation des meubles

Ouverture de sortie dans le bandeau du socle Prévoir une sortie d'air dans le bandeau du socle, section minimale d'env. 120 pouces carrés (720 cm²). Effectuer une ouverture de sortie aussi grande que possible dans le bandeau du socle, afin de minimiser le courant d'air et le bruit.

Remarque : Pour le changement de filtre, le bandeau du socle doit être amovible ou comporter une ouverture d'au moins 23 ^5/8 po x 4 po (600 x 100 mm).

Installation

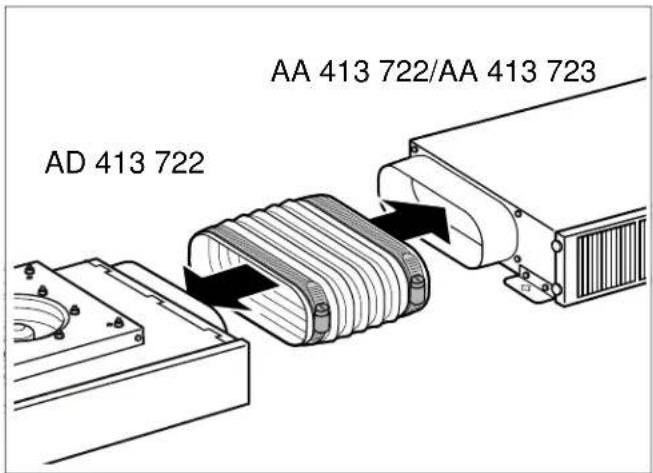

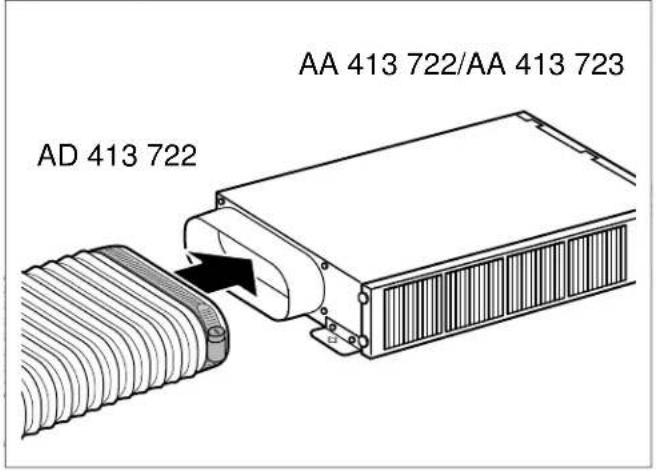

1 Raccourcir le tuyau de raccordement à la longueur requise. Monter les extrémités sur l'unité de filtre et sur le ventilateur du socle.

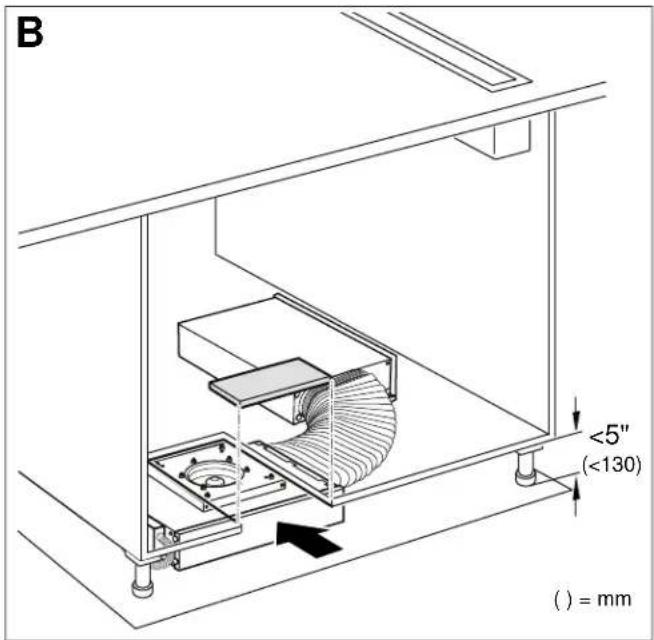

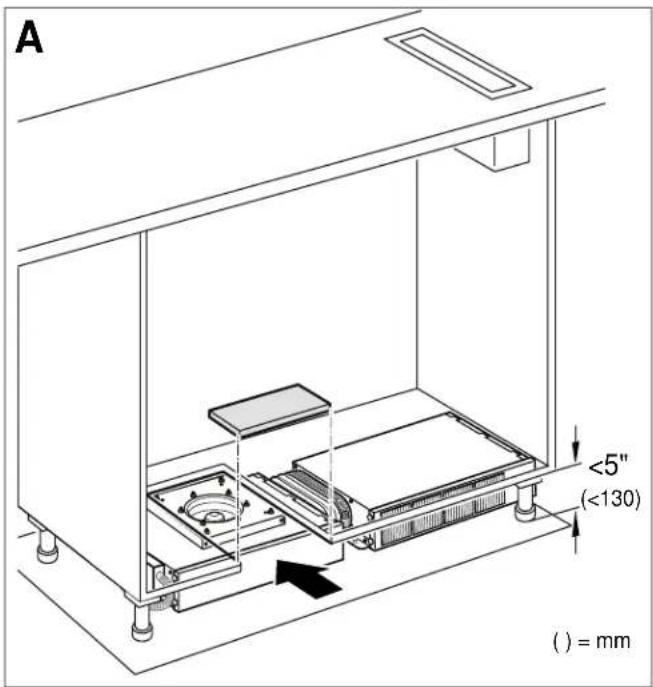

2 Glisser les appareils sous le meuble et les juxtaposer ou les placer dans l'angle (voir fig. A et B) tout en veillant à ne pas plier ni coincer le câble d'alimentation et à ne pas le faire passer au-dessus d'arêtes coupantes.

Remarque : Les appareils reposent sur des pieds en caoutchouc, une fixation n'est pas nécessaire.

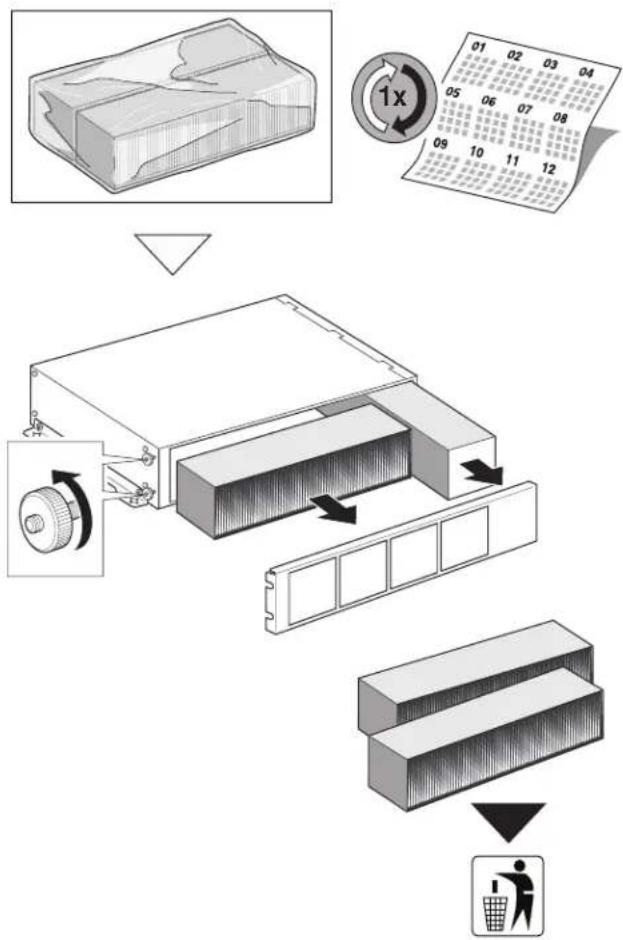

Changer le filtre à charbon actif

Afin de garantir la capacité de rétention des odeurs, les filtres à charbon actif doivent être remplacés tous les 12 - 18 mois, selon les modes de cuisson.

Les filtres à charbon actif sont en vente dans les commerces spécialisés, auprès du service après-vente ou dans la boutique en ligne.

Remarque : Les filtres à charbon actif ne peuvent pas être nettoyés ou réactivés.

1 Enlever le bandeau du socle. 2 Desserrer les écrous moletés latéraux. Enlever la grille de recouvrement.
3 Retirer les filtres à charbon actif usagés par le devant.
4 Mettre en place les filtres à charbon actif neufs.
5 Monter la grille de recouvrement, serrer les écrous moletés.
6 Monter le bandeau du socle.
