MANUAL DE USUARIO AA413723 GAGGENAU

Instrucciones de instalación.....11

AA 413 72.

Kit de recirculación con filtro

Safety Definitions

WARNING

Definiciones de Seguridad

ADVERTENCIA

Esto indica que se pueden producir lesiones graves o la muerte si no se cumple con esta advertencia.

ATENCION

Esto indica que pueden producirse lesiones leves o moderadas si no se cumple con esta advertencia.

AVISO: Esto indica que puede producirse un daño al electrodoméstico o a la propiedad como resultado de la falta de cumplimiento de este aviso.

Nota: Esto lo alerta sobre información y/o consejos importantes.

Antes de empezar

IMPORTANTE: Tenga en cuenta las Instrucciones de seguridad e instalación que se incluyen con el Ventilador de recirculación AR 413 722.

Herramientas y piezas necesarias

Desarmador Torx T20
Lápiz
• Taladrar con broca de 14 " (6 mm)
Desarmador phillips
Sierra de vaivén
• Medida de cinta
• Tijeras de hojalatero

Nota: En las cubiertas de superficie sólida pueden ser necesarios materiales adicionales para la instalación. Contactar al fabricante de la cubierta.

Piezas incluidas

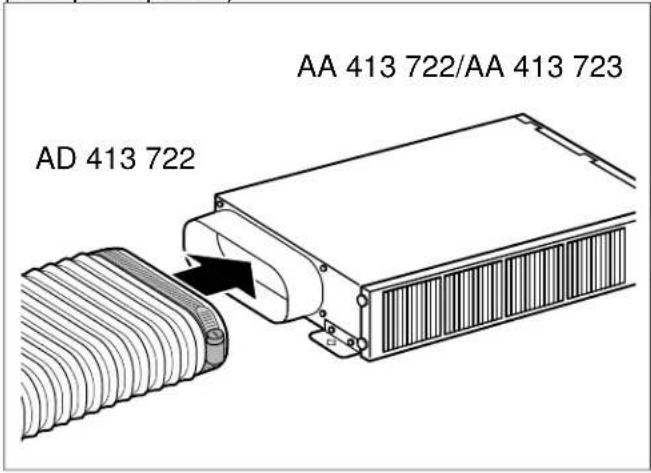

Accesorio requerido (pedir por separado)

AD 413 722 Conducto flexible de aluminio

Nota: Los kits de recirculación con filtro AA 413 722 y AA 413 723 solo puede funcionar con el conducto flexible de aluminio AD 413 722 (accesorio opcional, pedir por separado).

AA 413 722/AA 413 723 AD 413 722

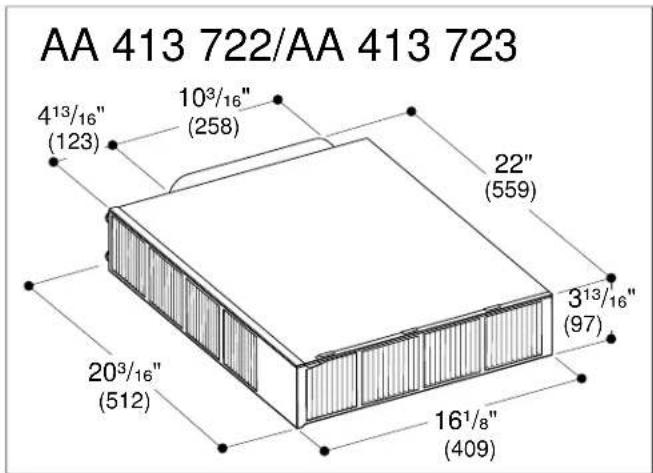

Dimensiones del equipo

AA 413 722/AA 413 723 4¹³/₁₆" (123) 10³/₁₆" (258) 22" (559) 3¹³/₁₆" (97) 20³/₁₆" (512) 16¹/₈" (409)

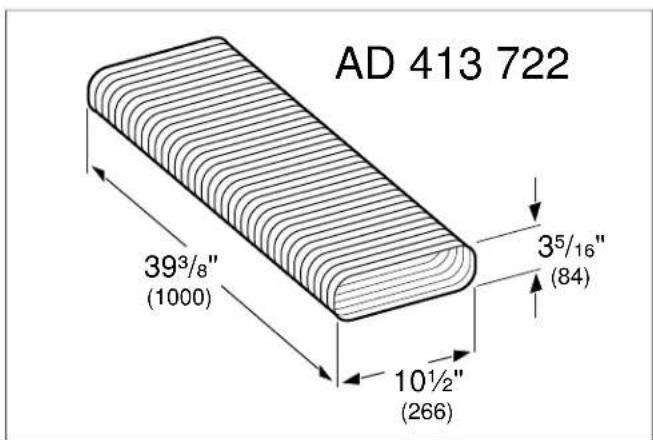

AD 413 722 39³/₈" (1000) 3⁵/₁₆" (84) 10½" (266)

Distancias mínimas de la salida de aire

Tener en cuenta la distancia mínima de 6" (150 mm) delante de la salida de aire hasta el panel del zoclo y la pared lateral.

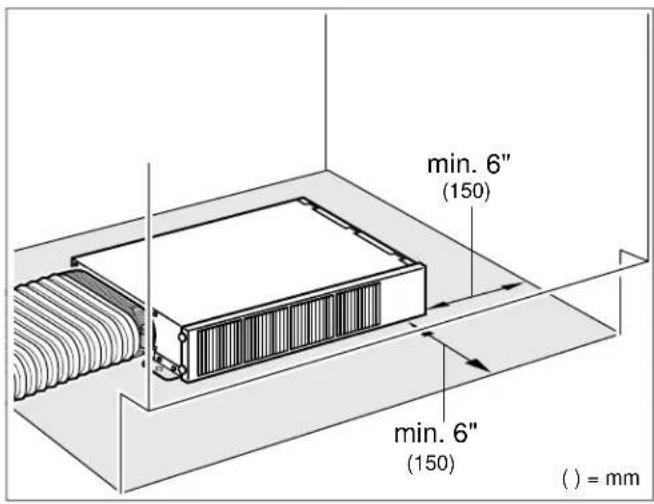

Montaje detrás de la moldura del zoclo cerrado:

min. 6" (150) min. 6" (150) ( ) = mm

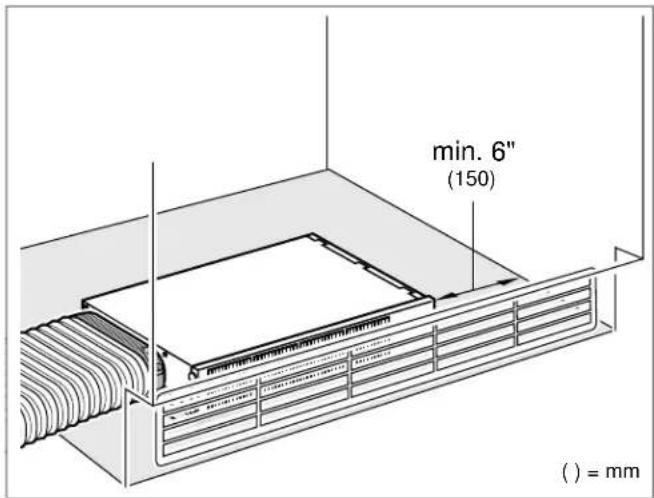

Montaje detrás de la moldura del zoclo con rejilla de ventilación:

min. 6" (150) ( ) = mm

Preparar los muebles empotrables

Abertura de salida en el panel del zoclo

Prever una salida de aire en el panel del zoclo con un corte transversal mínimo de aprox. 120 in² (720 cm²). Realizar una abertura de salida en el panel del zoclo lo más grande posible para mantener una corriente de aire y un nivel de ruido bajos.

Nota: Para el cambio de filtro, el panel del zoclo debe ser desmontable o se debe prever una abertura de 23 ^5/_8 " x 4" (600 x 100 mm) como mínimo.

Instalación

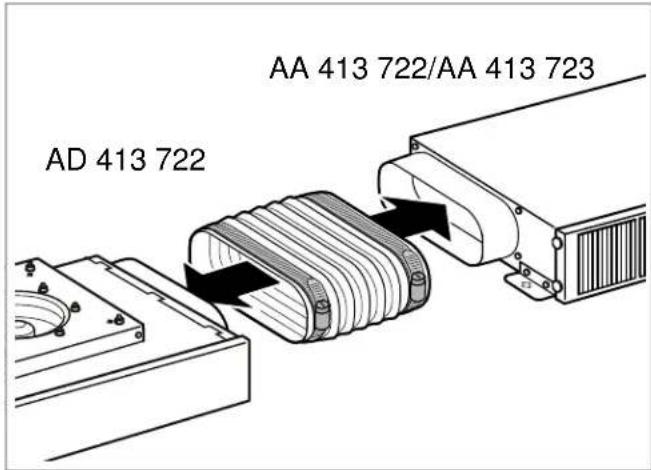

1 Acortar la manguera de conexión a la longitud que sea necesaria. Montar los extremos en la unidad de filtro y el ventilador del zoclo.

AD 413 722 AA 413 722/AA 413 723

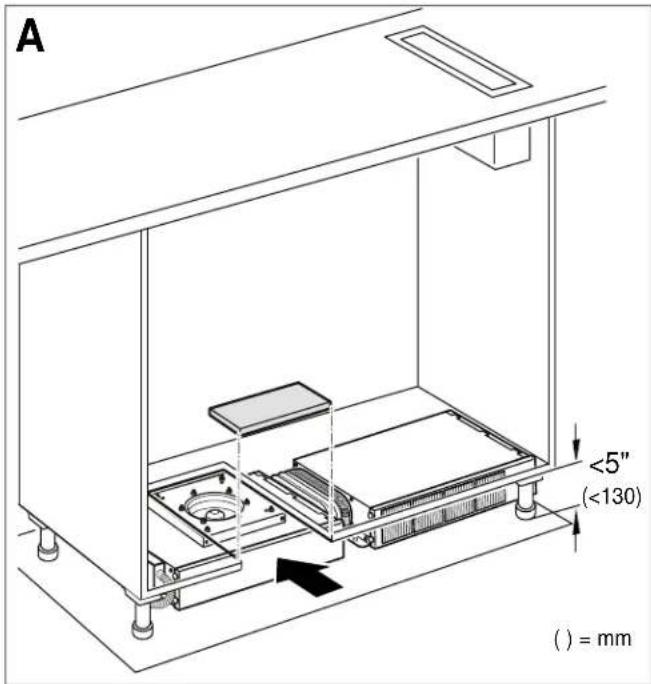

2 Meter el aparato debajo del mueble y acomodarlo uno junto al otro o en ángulo (ver figuras A y B). No doblar, aprisionar ni pasar por bordes afilados el cable de conexión.

Nota: El aparato se apoya sobre patas de hule, por lo que no es necesaria una fijación.

A <5" (<130) ( ) = mm

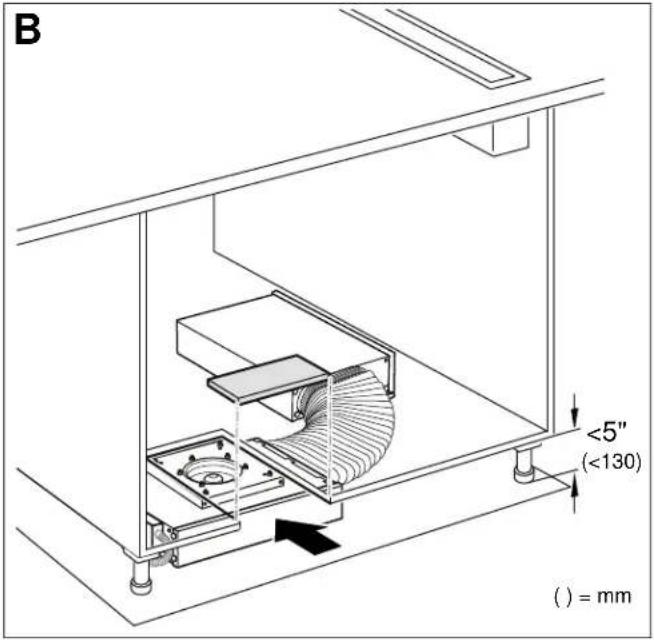

B <5" (<130) ( ) = mm

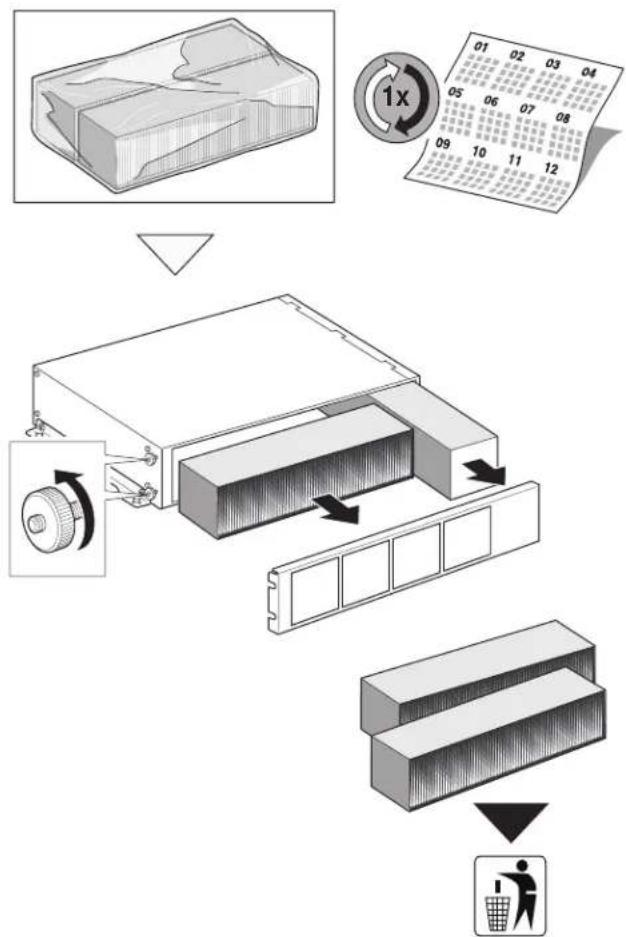

Sustituir el filtro de carbón activo

Para garantizar el grado óptimo de eliminación de olores, los filtros de carbón activo deben cambiarse cada 12-18 meses según el uso.

Los filtros de carbón activo pueden adquirirse en tiendas especializadas, a través del Servicio de Atención al Cliente o en la tienda en línea.

Nota: Los filtros de carbón activo no deben limpiarse ni reactivarse.

1 Retirar el panel del zoclo.
2 Soltar las tuercas moleteadas laterales. Retirar la rejilla cobertora.
3 Extraer hacia delante los filtros de carbón activo antiguos.
4 Introducir los filtros de carbón activo nuevos.
5 Montar la rejilla cobertora y apretar las tuercas moleteadas.

6 Colocar el panel del zoclo.
