Tipo de producto	Microondas empotrable
Marca	Gaggenau
Modelo	BM451710
Dimensiones (An x Al x Pr)	535 x 455 x 590 mm
Peso	66,2 kg
Alimentación eléctrica	208/240 V, 20 A, 60 Hz
Tipo de conexión	Cable de 4 hilos (L1, L2, N, Tierra)
Material de la cavidad	Acero inoxidable
Funciones principales	Cocción por microondas
Seguridad	Bloqueo de puerta, parada automática, detección de fugas
Mantenimiento y limpieza	Limpiar con un paño suave y húmedo; no usar limpiadores abrasivos
Piezas de repuesto y reparabilidad	Piezas originales disponibles en el servicio postventa de Gaggenau
Información general	Manual de instrucciones de 36 páginas disponible en PDF
Apertura de puerta	No modificable
Saliente frontal	47 mm
Espacio de ventilación	5 mm entre el aparato y los gabinetes adyacentes
Temperatura admisible del mueble	Hasta 90 °C
Certificaciones	CAN/CSA C22.2 No. 150, UL 923
Código de error	E300: fallo de alimentación L1/L2
Servicio postventa	CA 877 442 4436 (sin cargo)
Accesorios incluidos	2 tornillos Torx

Preguntas frecuentes - BM451710 GAGGENAU

¿Cómo instalar el microondas Gaggenau BM451710?

La instalación debe ser realizada por un electricista calificado. Antes de la instalación, corte la corriente en el panel de servicio. Asegúrese de que el mueble pueda soportar el peso del aparato (66,2 kg). Siga las instrucciones de dimensiones de corte y conexión eléctrica proporcionadas en el manual.

¿Cuáles son las dimensiones de corte necesarias para el modelo BM451710?

Para una instalación empotrada de 24 pulgadas, las dimensiones de corte son: ancho 560 mm, alto 450 mm, profundidad mínima 550 mm. Se debe dejar un espacio de aire de 5 mm entre el aparato y los gabinetes adyacentes.

¿Qué tipo de conexión eléctrica se requiere?

El aparato requiere un circuito dedicado protegido de 208/240 V, 20 A, 60 Hz. Se suministra con un cable de 4 hilos (rojo, negro, blanco, verde). La conexión debe ser realizada por un electricista calificado de acuerdo con los códigos locales.

¿Qué significa el código de error E300 mostrado en el horno?

El código de error E300 indica que las alimentaciones eléctricas L1 y L2 no están ambas bajo tensión. Verifique que el disyuntor esté correctamente instalado para alimentar ambas fases simultáneamente.

¿Cómo limpiar el interior del microondas?

Limpie el interior con un paño suave y húmedo. No use limpiadores abrasivos ni productos químicos agresivos. Para manchas difíciles, use una solución de agua jabonosa suave.

¿Puedo usar utensilios metálicos en este microondas?

No, el uso de recipientes o utensilios metálicos está prohibido en un horno microondas, ya que pueden provocar arcos eléctricos y dañar el aparato. Use solo recipientes aptos para microondas.

¿Cómo acceder al número de serie del aparato?

La placa de características que contiene el número de producto (n.° E) y el número de serie (n.° FD) se encuentra en la parte inferior del aparato. Anote esta información para cualquier solicitud de servicio postventa.

¿El horno se puede instalar en un rincón de la cocina?

Sí, es posible una instalación en ángulo. Asegúrese de que la puerta pueda abrirse al menos 90° para permitir el acceso y uso. Tenga en cuenta el saliente frontal de la manija.

¿Qué hacer si la puerta del horno está dañada?

No intente reparar la puerta usted mismo. Contacte a un técnico calificado. Antes de cualquier intervención, el horno debe estar desconectado. Se deben realizar verificaciones de seguridad, incluyendo fugas de microondas.

¿Cuál es la garantía del horno Gaggenau BM451710?

El manual no especifica la duración de la garantía. Contacte al servicio postventa de Gaggenau al 877 442 4436 (sin cargo) para obtener información de garantía específica para su país.

MANUAL DE USUARIO BM451710 GAGGENAU

Instrucciones de instalación......25

BM 450/451 710 BM 484/485 710

FUTURAS REFERENCIAS.

Safety Definitions

WARNING

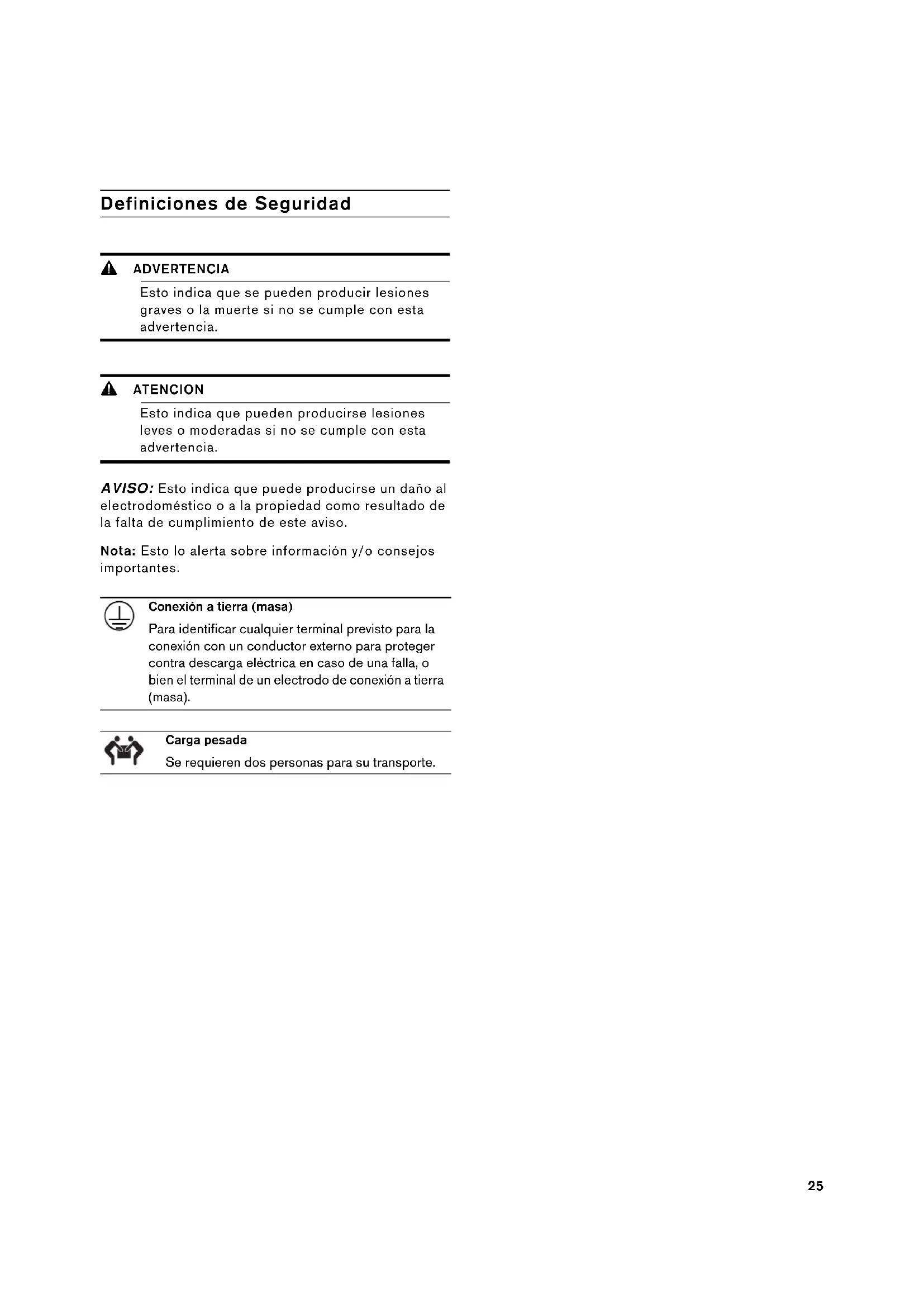

Definiciones de Seguridad

ADVERTENCIA

Esto indica que se pueden producir lesiones graves o la muerte si no se cumple con esta advertencia.

ATENCION

Esto indica que pueden producirse lesiones leves o moderadas si no se cumple con esta advertencia.

AVISO: Esto indica que puede producirse un daño al electrodoméstico o a la propiedad como resultado de la falta de cumplimiento de este aviso.

Nota: Esto lo alerta sobre información y/o consejos importantes.

Conexión a tierra (masa)

Para identificar cualquier terminal previsto para la conexión con un conductor externo para proteger contra descarga eléctrica en caso de una falla, o bien el terminal de un electrodo de conexión a tierra (masa).

Carga pesada

Se requieren dos personas para su transporte.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEER TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR EL APARATO

GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS.

IMPORTANTE: CONSERVE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR DE ELECTRICIDAD LOCAL.

INSTALADOR: DEJE ESTAS INSTRUCCIONES CON EL ELECTRODOMÉSTICO CUANDO HAYA FINALIZADO LA INSTALACIÓN.

ADVERTENCIA

Si no sigue la información de este manual exactamente, se puede ocasionar un incendio o una descarga eléctrica que puede causar daños materiales o lesiones personales.

ADVERTENCIA

No reparar, reemplazar ni retirar ninguna pieza del aparato a menos que se recomiende específicamente en los manuales. La instalación, el servicio técnico o el mantenimiento incorrectos pueden causar lesiones o daños materiales. Consultar este manual como guía. Todas las funciones no utilizables por los usuarios deben ejecutarlas únicamente técnicos calificados.

Seguridad con el microondas

PRECAUCIONES QUE DEBE TENER EN CUENTA ANTES DEL SERVICIO TÉCNICO Y DURANTE ESTE PARA EVITAR LA POSIBLE EXPOSICIÓN A UN EXCESO DE ENERGÍA DE MICROONDAS

• No maneje ni permita que se maneje el horno con la puerta abierta.
  Realice los siguientes controles de seguridad en todos los hornos que necesitan servicio técnico antes de activar el magnetrón u otra fuente de microondas, y haga las reparaciones según corresponda:

1 Funcionamiento del enclavamiento
2 Cierre correcto de la puerta
3 Sellos y superficies sellantes (arcos eléctricos, desgaste y otros daños)

4 Bisagras y trabas dañadas o sueltas

5 Evidencia de caídas o abuso

• Antes de activar la alimentación eléctrica del microondas para realizar pruebas o inspecciones de servicio técnico en los compartimentos que generan microondas, verifique el magnetrón, la guía de onda luminosa o la línea de transmisión, y verifique que la alineación, la integridad y la conexión de la cavidad sean correctas.
  Se deben reparar, reemplazar o ajustar todos los componentes defectuosos o mal ajustados de los sistemas de enclavamiento, monitoreo, sello de la puerta y generación y transmisión de microondas, según los procedimientos descritos en este manual, antes de devolver el horno a su propietario.
  Se debe realizar en cada horno un control de fugas de microondas para verificar el cumplimiento con la Norma de Rendimiento Federal (Federal Performance Standard), antes de devolverlo a su propietario.

Seguridad con el manejo del electrodoméstico

ATENCION

• La unidad es pesada y se requieren al menos dos personas o un equipo adecuado para trasladarla.
• No levantar el aparato tomándolo de la manija de la puerta.
• Las superficies ocultas pueden tener bordes filosos. Proceder con cuidado al intentar sujetar el aparato por la parte trasera o desde abajo.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEER TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR EL APARATO

Seguridad con la electricidad

ADVERTENCIA

Antes de realizar la instalación, apague el suministro eléctrico en el panel de servicio. Trabe el panel de servicio para impedir que se encienda accidentalmente el suministro eléctrico.

Si el Código Nacional Eléctrico (o el Código Eléctrico Canadiense) así lo requiere, este electrodoméstico debe instalarse en un circuito derivado por separado.

El instalador debe mostrar al propietario la ubicación del disyuntor o el fusible. Márquela para recordarla más fácilmente.

Antes de realizar la instalación, apague la alimentación eléctrica en el panel de servicio. Trabe el panel de servicio para impedir que se encienda accidentalmente la alimentación eléctrica.

Asegurarse de que el aparato está correctamente instalado y conectado a tierra por un técnico calificado. La instalación, las conexiones eléctricas y la conexión a tierra deben cumplir con todas las normas locales y regionales correspondientes.

INSTRUCCIONES PARA LA NEXIÓN A TIERRA

Este aparato debe estar conectado a tierra. En caso de un cortocircuito eléctrico, la conexión a tierra reduce el riesgo de descarga eléctrica proporcionando un cable de escape para la corriente eléctrica.

Este aparato debe estar conectado a un sistema permanente de cableado con toma a tierra, metálico, o debe tenderse un conductor de puesta a tierra de equipo con los conductores de circuito y conectarse a la terminal de tierra del equipo o al cable del aparato.

ADVERTENCIA

La incorrecta conexión a tierra puede provocar un riesgo de descarga eléctrica. Consulte a un electricista calificado si no comprende la totalidad de las instrucciones de conexión a tierra o si tiene alguna duda respecto de si el aparato está correctamente conectado a tierra.

Seguridad relacionada con los pos

Retire toda la cinta y el embalaje antes de usar el electrodoméstico. Destruya el embalaje después de desembalar el electrodoméstico. Nunca deje que los niños jueguen con el material de embalaje.

Nunca modifique ni altere la construcción del electrodoméstico. Por ejemplo, no retire las patas niveladoras, paneles, cubiertas para cables ni soportes/tornillos antivuelco.

Centrar el electrodoméstico. Debe haber una separación para ventilación de 316 " (5 mm) entre el electrodoméstico y los gabinetes adyacentes.

Códigos y normas de seguridad

Este electrodoméstico cumple con la última versión de una o más de las siguientes normas:

CAN/CSA C22.2 N.° 150 - Hornos de microondas (Microwave Ovens)
- UL 923 - Electrodomésticos de cocción por microondas (Microwave Cooking Appliances)

Es responsabilidad del instalador determinar si se aplican otros requisitos y/o normas en instalaciones específicas.

CONSERVE ESTAS INSTRUCCIONES.

Antes de empezar

Herramientas y piezas necesarias

• Punta de destornillador Torx
• Taladro y broca de taladro de 1/8 pulg.
  • Cinta métrica

Piezas incluidas

• Horno microondas
• 2 tornillos Torx

Requisitos de potencia

Este aparato requiere la conexión a una fuente de alimentación de 208/240V con protección del circuito derivado dotada de un disyuntor de circuito apropiado de 20 A. Debe tener la conexión a tierra adecuada de conformidad con todas las normas aplicables. El producto se entrega con 1.8 m de cables flexibles en un conducto portacables flexible. Los colores de los conductores son los siguientes:

L1: rojo
L2: negro
N: blanco
E: verde/amarillo

Indicaciones para planificación

El tope de la puerta no se puede cambiar de lugar.

Distancia desde el cuerpo del mueble hasta la superficie frontal de la puerta: 1 ^7/8 " (47 mm).

Distancia desde el cuerpo del mueble hasta el canto exterior de la manija de la puerta: 3 ^3/4 " (94 mm), con la manija superpuesta (accesorio especial).

Tome en cuenta la saliente frontal, incluyendo eventualmente la manija de la puerta, para la abertura de los cajones laterales.

Al planear una solución de esquina, tome en cuenta el ángulo de abertura de la puerta de al menos 90°.

Preparar los muebles empotrables

Las unidades de cocina deben ser termorresistentes hasta 90°C (195°F) las fachadas de los muebles colindantes deben resistir una temperatura de hasta 75°C (160°F).

Cortar los agujeros pertinentes en el mueble antes de empotrar el electrodoméstico. Retirar cualquier viruta, ya que estas pueden interferir en el funcionamiento de los componentes eléctricos.

Consultar los esquemas de instalación de las páginas siguientes.

Fijar los elementos poco seguros del mueble a la pared utilizando placas de fijación disponibles en el mercado.

Montar el aparato a una altura tal que permita retirar los accesorios con facilidad.

Dimensiones y requisitos del gabinete

Requisitos generales del gabinete

Los requisitos del gabinete varían según el modelo a instalar. Por favor consulte la sección dimensión para los detalles relativos a su modelo en particular.

Todos los modelos requieren:

Se debe dejar 1/4" (6.4 mm) de espacio entre el costado del electrodoméstico y una puerta de gabinete cuando se instala en el extremo de la serie de gabinetes.
- La base del gabinete debe ser plana y capaz de soportar el peso del aparato cuando esté en uso. Ver el peso adecuado para su modelo en la sección de dimensiones relativas a su modelo en particular.

Dimensiones de las unidades insertadas a la pared de 24"

BM 450/451-710

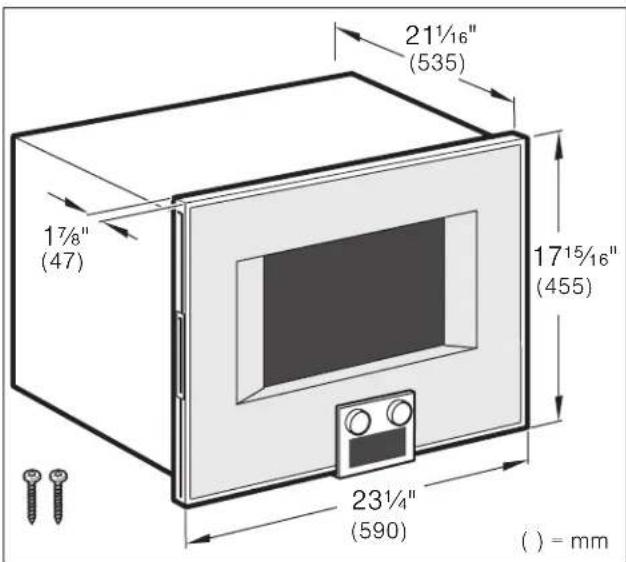

Dimensiones del electrodoméstico

21½″ (535) 17½″ (47) 17½″ (455) 23½″ (590) ( ) = mm

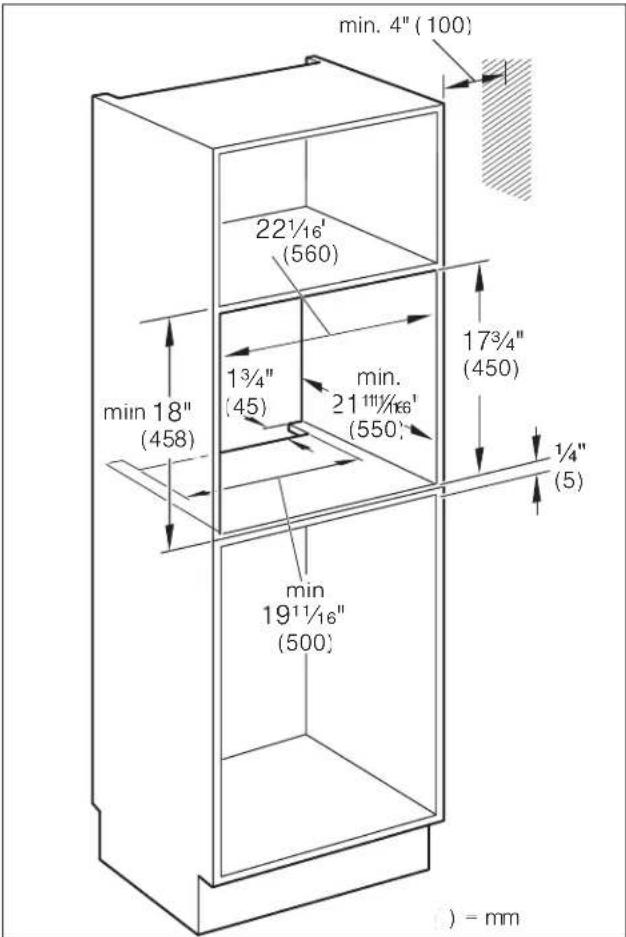

Dimensiones del hueco para el gabinete

min. 4" (100) 22½(560) 13/4" (45) min. 21½(550) 17¾" (450) 1/4" (5) min 18" (458) min 19½(500) )= mm

AVISO: La base del gabinete debe ser plana y capaz de soportar un peso de al menos 146 libras (66.2 kg).

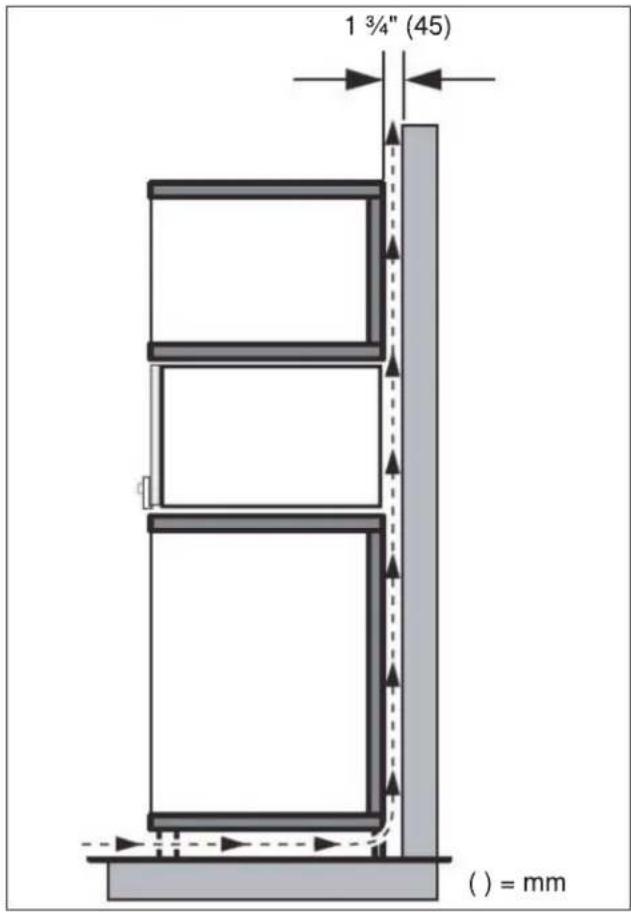

Requisitos de ventilación

• Recorte de ventilación en la repisa intermedia del gabinete empotrado: por lo menos 1 ^3/4 pulgadas a 1.65 pies (45 x 500 mm).
• Asegurarse de que el aire pueda circular detrás del aparato manteniendo una distancia mínima de 1 ^3/4 pulgada (45 mm) entre la parte trasera del mueble y la pared.

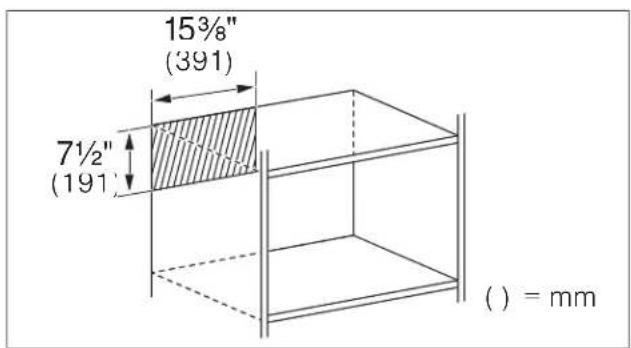

Sección de la toma de corriente

La salida puede estar ubicada en cualquier parte dentro del área sombreada. Dentro del área sombreada, la distancia mínima entre el aparato y la pared es de 1 ^3/4 pulgadas (45 mm).

15¾" (391) 7½" (191) ( ) = mm

Dimensiones de las unidades insertadas a la pared de 30"

BM 484/485-710

Dimensiones del electrodoméstico

21½″ (535) 17½″ (47) 17¹⁵/₁₆″ (455) 29½″ (752) ( ) = mm

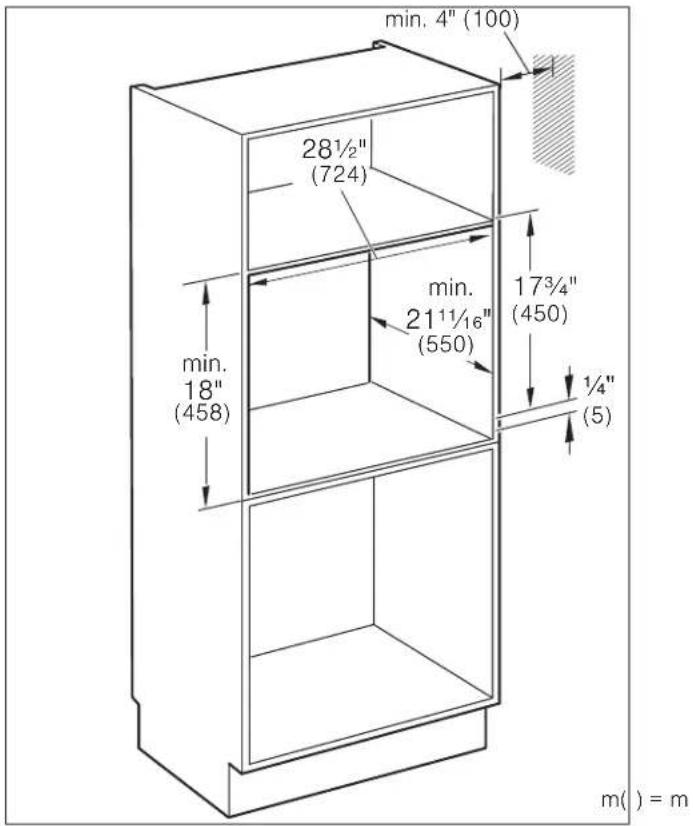

Dimensiones del hueco para el gabinete

min. 4" (100) 28½" (724) min. 18" (458) min. 21¼/₁₆" (550) 17¾" (450) ½" (5) m( ) = m

AVISO: La base del gabinete debe ser plana y capaz de soportar un peso de al menos 159 libras (72 kg).

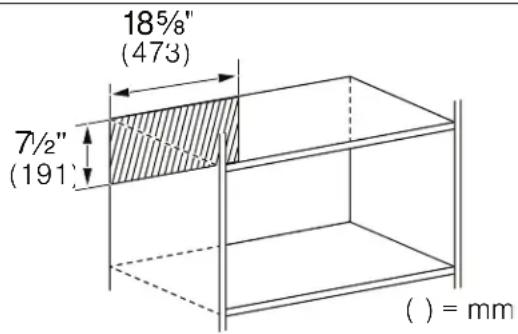

Sección de la toma de corriente

La salida puede estar ubicada en cualquier parte dentro del área sombreada. Dentro del área sombreada, la distancia mínima entre el aparato y la pared es de 1 ^3/4 pulgadas (45 mm).

AVISO: Para evitar que se dañe su piso, mantenga la unidad en su base de embalaje hasta que esté lista para ser colocada en la abertura del gabinete. No arrastre la unidad por el piso.

Los diversos modelos utilizan diferentes materiales de empaque. Las placas de fijación reales pueden verse diferente. La placa de fijación permanece en la base de empaque.

1 Cortar las correas en el exterior de la caja.
2 Sacar la caja de cartón.
3 Retirar todo el cartón de la parte superior y lateral, así como los soportes de poliestireno.
4 Colocar el horno de microondas delante de los gabinetes donde se va a instalar.

Montaje del electrodoméstico

Nota: El aparato pesa demasiado. Se aconseja dos personas para insertarlo.

AVISO: Antes de instalar el aparato, asegúrese de verificar las dimensiones del gabinete y las conexiones eléctricas.

Instalación eléctrica

ADVERTENCIA

La conexión eléctrica del aparato se debe llevar a cabo por un electricista calificado de acuerdo con las normas de seguridad locales y regionales.

ADVERTENCIA

Este producto solo funcionará si L1 y L2 se conectan de forma simultánea. Si esto no sucede, se mostrará el error E300. Este aparato debe montarse con un disyuntor bipolar para permitir que L1 y L2 se conecten simultáneamente.

Modelo Conexión Circuito

		Requisitos
BM 450 710	Cable de con-ductos de 4 hilos	208 V,60 Hz	20 A
BM 451 710
BM 484 710		o
BM 485 710		240 V,60 Hz	20 A

Instalar una caja de conductos adecuada (no viene incluida). Debe utilizarse el conector de conductos para unir correctamente el conducto a la caja de conexiones.

Los cuatro cables deben conectarse independientemente de si se usa una conexión de 3 o 4 cables.

ADVERTENCIA

Las normas locales pueden variar. La instalación, las conexiones eléctricas y la conexión a tierra deben cumplir con todas las normas locales vigentes.

Si las normas locales permiten efectuar la conexión a tierra a través de una red de suministro eléctrico neutral, conectar el cable blanco neutral y la toma de tierra verde desde el horno hasta el cable neutral de la red de suministro.

La conexión del circuito con cuatro hilos es preferable pero donde los códigos locales lo permiten, se acepta también una conexión con tres hilos.

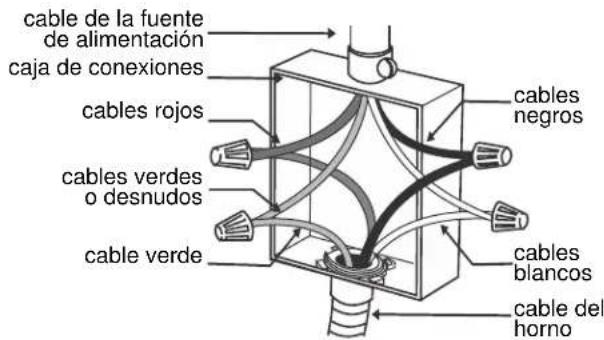

Conexión de cuatro cables

Neutro sin conexión a tierra

cable de la fuente de alimentación caja de conexiones cables rojos cables verdes o desnudos cable verde cables negros cables blancos cable del horno

• Conectar el cable rojo del horno al cable rojo del suministro eléctrico (cable con corriente).
• Conectar el cable negro del horno al cable negro del suministro eléctrico (cable con corriente).
• Conectar el cable neutro blanco del horno al cable neutro blanco del suministro eléctrico (no al cable de conexión a tierra desnudo o verde).
• Conectar el cable de conexión a tierra verde del horno al cable de conexión a tierra desnudo o verde del suministro eléctrico.

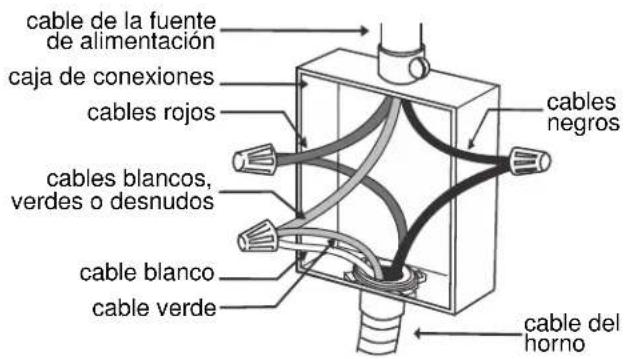

Conexión de tres cables

Neutro con conexión a tierra

cable de la fuente de alimentación caja de conexiones cables rojos cables blancos, verdes o desnudos cable blanco cable verde cables negros cable del horno

• Conectar el cable rojo del horno al cable rojo en la caja de conexiones.
• Conectar el cable negro del horno al cable negro en la caja de conexiones.
• Conectar tanto el cable de conexión a tierra verde como el cable blanco del horno al cable neutro desnudo o blanco/verde en la caja de conexiones.

El cable de conductos, donde está conectado en el horno, gira.

Para mantener la capacidad de servicio, el conducto flexible no se debe acortar y se debe tender para permitir la retirada temporal del horno.

Monte el electrodoméstico en el gabinete

Si no hay un estante colocado sobre el electrodoméstico, sujetarlo para impedir que se vuelque al abrir la puerta.

1 No retorcer el cable de conexión, no dejarlo atrapado ni pasarlo sobre bordes filosos.
2 Centrar el electrodoméstico. Debe haber una separación para ventilación de ^3/_16 " (5 mm) entre el electrodoméstico y los gabinetes adyacentes.

3 Con un nivel, ajustar el electrodoméstico para que esté perfectamente nivelado.

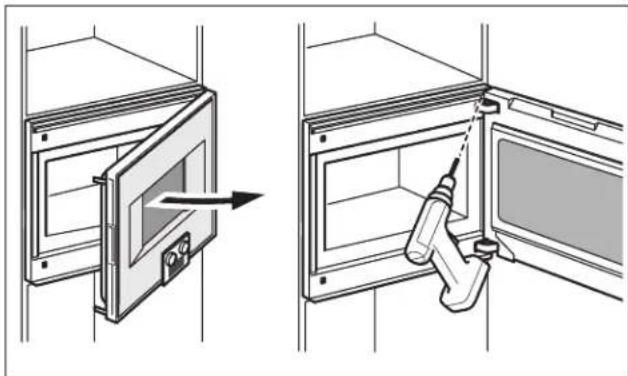

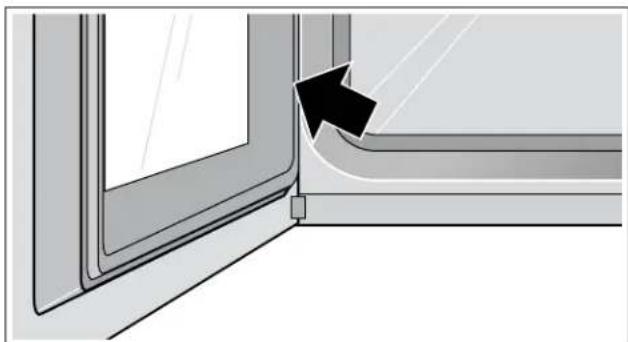

4 Abrir la puerta del electrodoméstico y pretaladrar los agujeros para los tornillos.

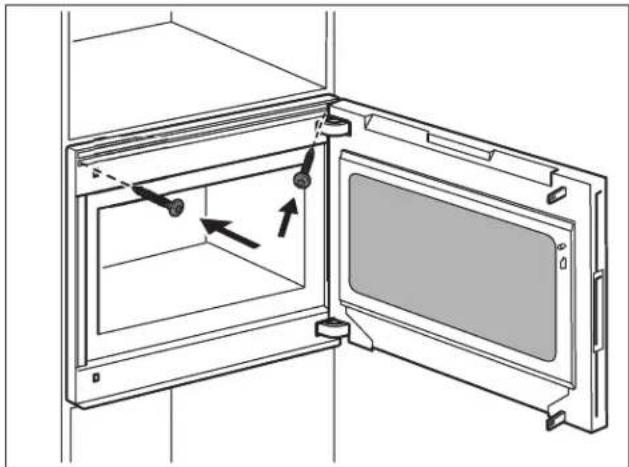

5 Atornillar el electrodoméstico en su lugar.

Pruebe la instalación

ADVERTENCIA

Antes de enchufar un cable eléctrico para conectarse permanentemente o encender la fuente de alimentación eléctrica, asegurarse de que todos los controles se encuentren en la posición OFF (Apagado).

Encienda el disyuntor.

Verifique que los elementos funcionen correctamente.

Desmontaje

1 Desconecte la alimentación eléctrica.
2 Afloje los tornillos de fijación.
3 Eleve ligeramente el equipo y tire de él hacia fuera hasta sacarlo por completo.

Servicio de atención al cliente

Si su aparato necesita una reparación, nuestro servicio de atención al cliente estará encantado de ayudarle. Siempre encontramos la solución adecuada, incluso para evitar visitas innecesarias de los técnicos.

Cuando llame por teléfono, indique la referencia del producto (Nº E) y el número de fabricación (Nº FD) para que podamos ofrecerle un servicio cualificado. La placa de identificación con los números correspondientes los encontrará en la parte inferior del aparato. Para evitar tener que buscar los datos de su aparato cuando los precise, es aconsejable anotarlos aquí conjuntamente con el número de teléfono del Servicio de atención al cliente.

N° E. N° FD.

Servicio de atención al cliente 📞

Tenga en cuenta que la visita del técnico del servicio de atención al cliente no es gratuito en caso de que el mal funcionamiento sea debido a un manejo incorrecto del aparato.

Las señas de las delegaciones internacionales figuran en la lista adjunta de centros y delegaciones del Servicio de Asistencia Técnica Oficial.

Solicitud de reparación y asesoramiento en caso de averías

US 877 442 4436

toll-free

Confie en la competencia del fabricante. De esa forma se asegura de que la reparación se lleva a cabo por personal técnico debidamente instruido, equipado con las piezas originales y de repuesto necesarias para su aparato.

Gaggenau

BSH Home Appliance Corporation
