MODE D'EMPLOI Afwall Millennium 3353101 American Standard
Satisfait aux directives de la loi américa de l'aménagement pour personnes handicapées et aux normes ANSI A117.1 pour les personnes ayant une déficience physique
Nous vous remercions d'avoir choisi American Standard - synonyme de qualite supérieure depuis plus de 100 ans. Afin de s'assurer que ce produit soit bien installe, veuillez direc instructions attentivement avant de commencer. (Ceraines installations peuvent requirir une aide professionnelle.) Assurez-vous egalement que voitre installation se conforme aux codes locaux.
AVERTISSEMENT : CE PRODUIT EST FRAGILE. POUR ÉVITER LES BRIS ET LES BLESSURES, IL EST RECOMMANDÉ D'ÊTRÉ DEUX PERSONNES POUR MANIPULER L'ACCESSORIES.
REMARQUE : Afin d'assurer un fonctionnement ajustat, la pression de la conduite doit etre au moins de 30 psi.
Support de toilette Couteau a mastiqu
Tournevis ordinaire Clé universelle
Scellant Ruban a mesurer
Niveau de menuisier
Valve de chasse
1 Les dessins peuvent ne pas correspondre exactement aux contours de l'appareil ou des composants

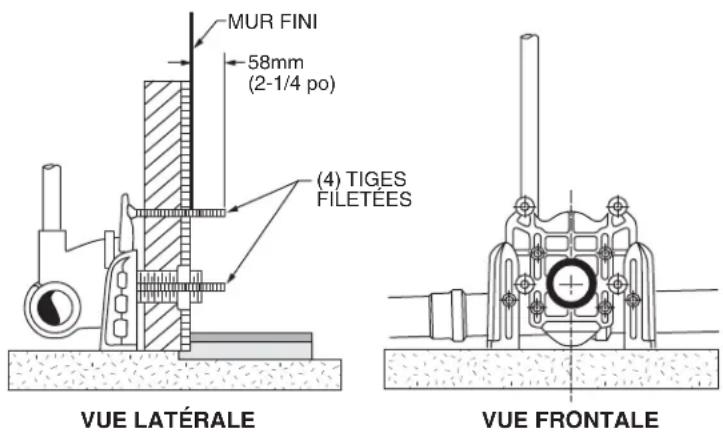

MONTAGE DE L'APPAREIL Les tiges du support mural doivent sortir de 58 mm (2-1/4 po) de la surface du mur fini.
NOTE: Si le boulon de transporteur ne s'étend pas ou est au ras de porcelain, utiliser réseau des bouchons 7381285-200.0070A (a vendu séparément).
LE CACHED- BOULON STANDARD
REEQUIPER LE Cache-BOULON
3

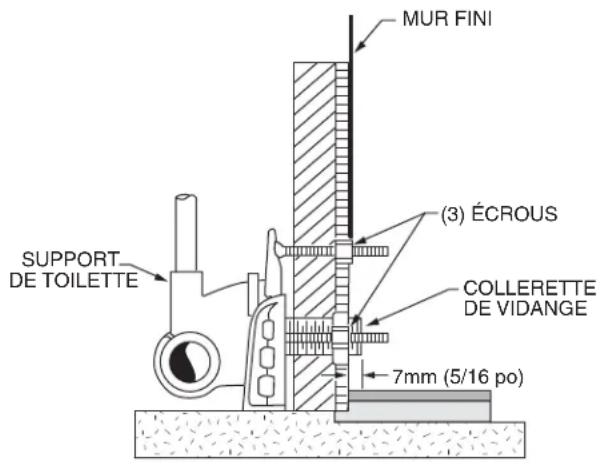

- Placer les écrous de retenue sur les boulons du bas et sur le boulon supérieur gauche seulement.
- Ajuster les deux écrous inférieurs de manière à ce la surface d'appui de la cuvette soit au minimum 2mm en avant de la surface du mur fini.
- Ajuster la collerette de vidange afin qu'elle sorte de 7 mm (5/16 po) du mur fini.
4

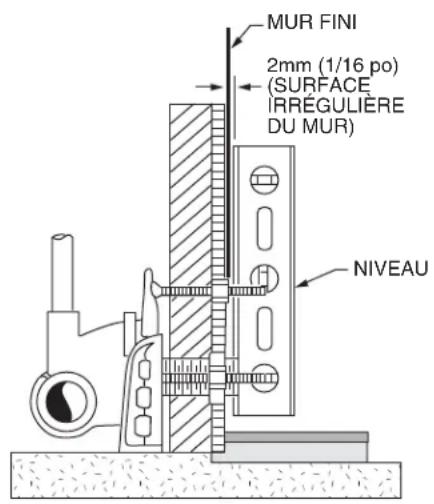

Avec un niveau, régler l'écrou de retenue en haut à gauche, de manière à ce qu'il soit sur le même plan vertical que l'écrou de retenue en bas à gauche.
5
■ REMARQUE: Les écrous supports et les rondelles doivent être installés de manière à prendre la charge complète de la toilette en laissant un écart de 2 mm (1/16 po) entre la toilette et le mur.
Respecter les réglages de support recommendés par le fabricant pour le raccordement de sortie de la Toilette.
Placer le joint en feutre ou en neoprene (rondelle en cire deconseillée) sur la sortie de la toilete.
Lorsque la toilette est installee, le joint de sortie de la toilette soit etre suffisamment comprimea fin de garantir une etanchete contre les fuites de gas ou d'eau.
Les étapes suivantes exigent de l'aide :
- Installer la cuvette sur le support à l'aide des écrous borgnes et des rondelles en fibre avec les écrous de retenue et les rondelles.
NE PAS POSER LA RONDELLE EN FIBRE ET L'ECROU BORGNE A DROITE AVANT D'AVOIR SOLIDEMENT SERRÉ LES AUTRES ÉCROUS BORGNES AVEC UNE CLE. - Installer l'écrou borgne avec la rondelle en haut à droite puis serrer à la main. Serrer avec une clé à environ 14 de tour.
- Étendre le scellant pour boucher l'espace entre la cuvette et le mur fini. Enlever l'excedent de scellant.
