D-Code 700095000000092 - Baignoire Duravit - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil D-Code 700095000000092 Duravit au format PDF.
| Caractéristique | Détails |
|---|---|
| Type de produit | Baignoire |
| Dimensions (L x l x H) | 1700 x 700 x 400 mm |
| Matériau | Acrylique |
| Poids | 30 kg |
| Capacité | Environ 200 litres |
| Installation | À encastrer ou à poser |
| Évacuation | Standard, compatible avec les systèmes d'évacuation classiques |
| Entretien | Nettoyage avec des produits non abrasifs recommandés |
| Sécurité | Antidérapante (selon modèle), conforme aux normes de sécurité |
| Garantie | 2 ans |
| Accessoires inclus | Pas d'accessoires inclus |
FOIRE AUX QUESTIONS - D-Code 700095000000092 Duravit
Questions des utilisateurs sur D-Code 700095000000092 Duravit
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Baignoire au format PDF gratuitement ! Retrouvez votre notice D-Code 700095000000092 - Duravit et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil D-Code 700095000000092 de la marque Duravit.
MODE D'EMPLOI D-Code 700095000000092 Duravit
Baignoire, carrelée (alcôve, coin, contre-cloison)
À propos de ces instructions
Ces instructions d'installation font partie du produit Duravit et doivent être lues soigneusement avant l'installation.
Lectorat ciblé et compétences
Il s'agit ici d'un produit de niveau professionnel. Des connaissances pratiques des techniques de construction et des installations de plomberie conformes au code sont requises pour assurer une installation correcte et la satisfaction du client. Nous recommandons de faire réaliser l'installation du produit par un plombier autorisé.
Explication des mots-clés et des symboles
AVERTISSEMENT
Indique une situation dangereuse qui, si elle n'est pas évitée, entraînera la mort ou des blessures importantes.
ATTENTION
S'utilise pour répondre à des pratiques qui ne sont pas reliées aux blessures physiques.
Inspection (par ex. des rayures)
Vérifiez la présence de fuites et si toutes les connexions sont étanches à l'eau
Indication de la durée (par ex. 10 minutes)
Action requise
Instructions sur la sécurité
Endommagement d'un produit et/ou d'une propriété
Le non-respect des règlements locaux ou spécifiques à un pays peut entraîner des dommages sur le produit et/ou des dommages matériels.
Observez les règlements d'installation locaux et les normes nationales particulières en tout temps.
Avant l'installation
Veuillez lire les fiches de spécifications avant l'installation. Les fiches de spécifications peuvent être téléchargées sur pro.duravit.us.
• Uniform Plumbing Code (UPC ^® )
• Code national de la plomberie du Canada
• CSA B45.5-17/IAPMO Z124-2017


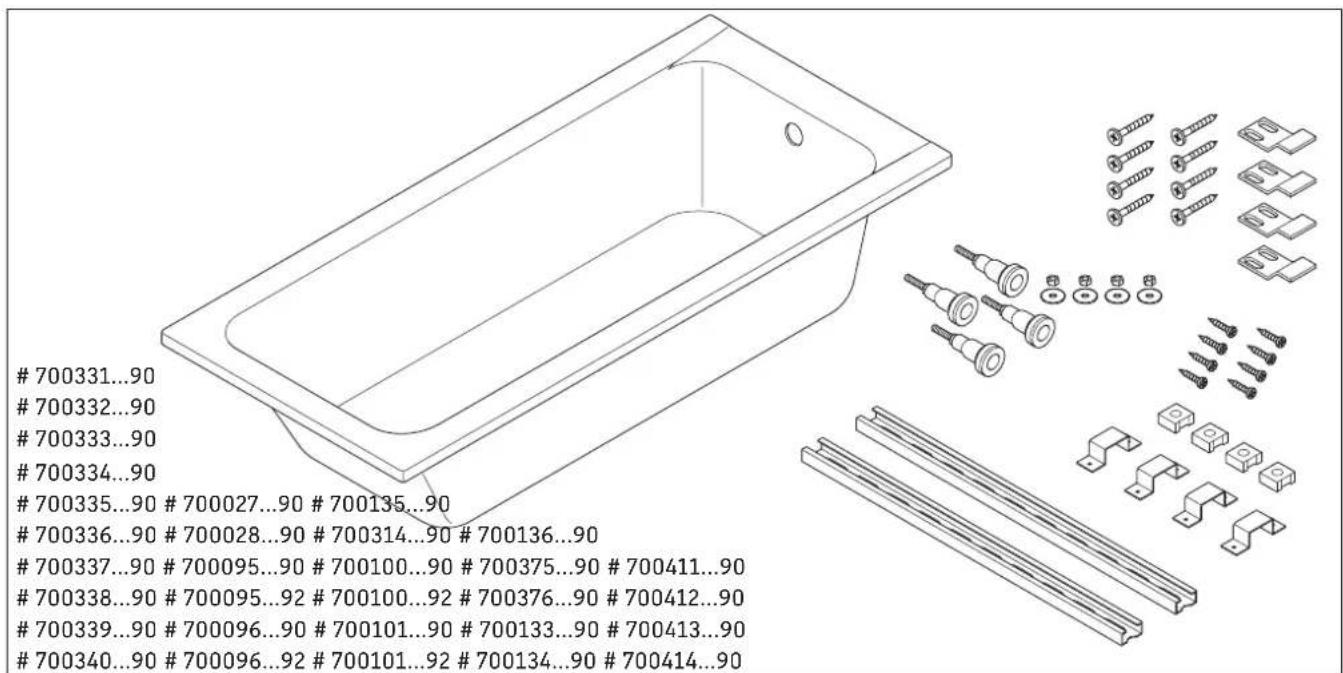

700331...90
700332...90
700333...90
700334...90
700335...90 # 700027...90 # 700135...90
700336...90 # 700028...90 # 700314...90 # 700136...90
700337...90 # 700095...90 # 700100...90 # 700375...90 # 700411...90
700338...90 # 700095...92 # 700100...92 # 700376...90 # 700412...90
700339...90 # 700096...90 # 700101...90 # 700133...90 # 700413...90
700340...90 # 700096...92 # 700101...92 # 700134...90 # 700414...90


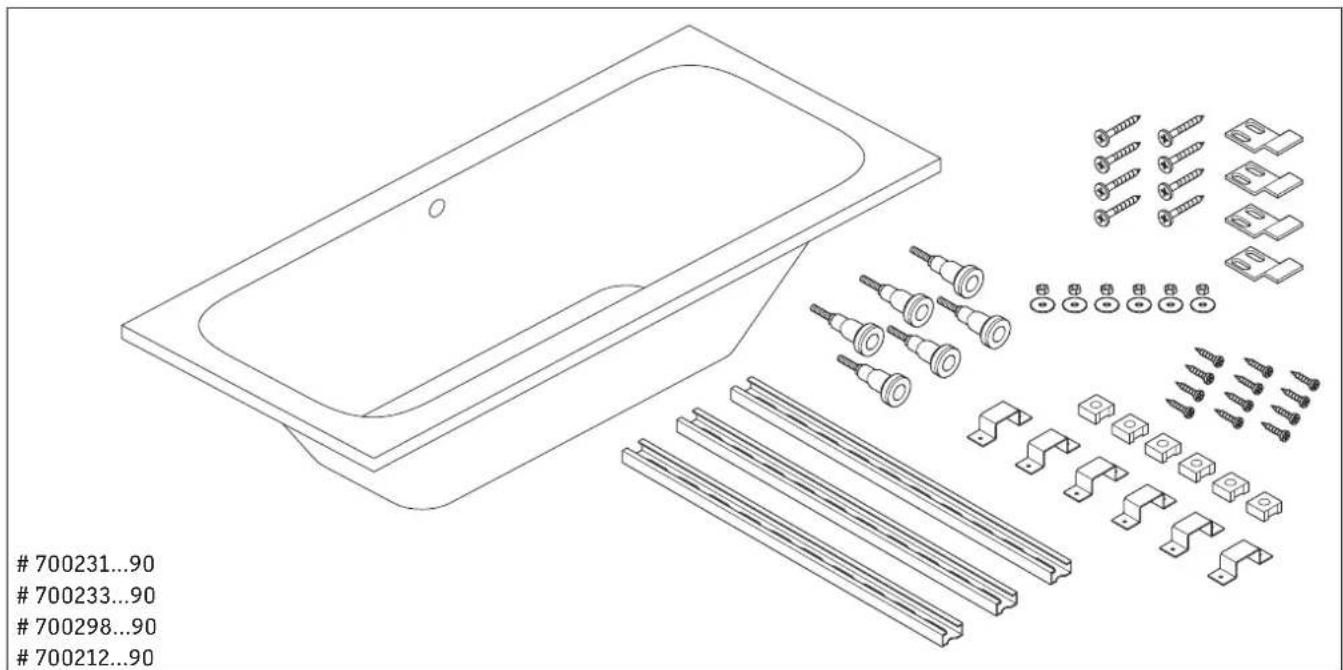

700231...90
700233...90
700298...90
700212...90
Accessoires optionnels (non fournis)
790112 (bride de carrelage)
791224
791212
790252
790220
790219
791264
791212
790252
790220
790218
Vérifiez la présence sur la baignoire d'éventuels dommages pouvant être survenus durant le transport.
Ne pas installer si des dommages sont visibles.
2
Basculer la baignoire sur le côté peut l'endommager.
Posez du carton/une couverture sur le sol.

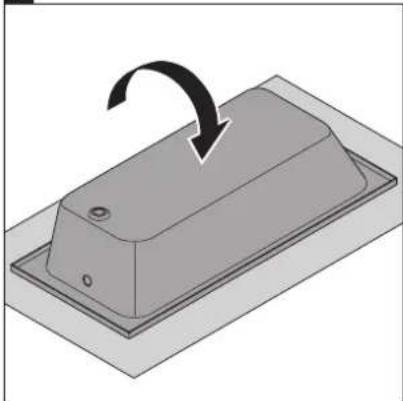

Retournez la baignoire.
3

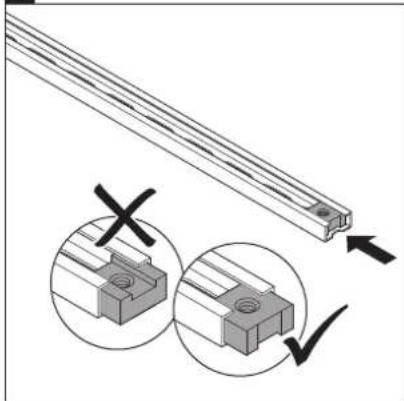

Assemblez le cadre de support.
4

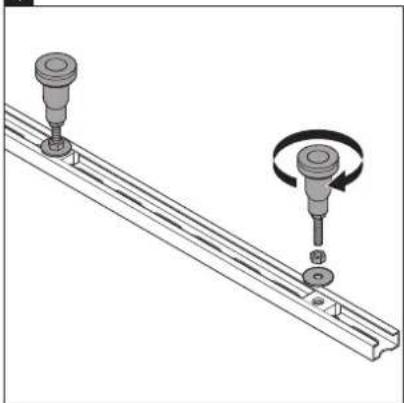

Fixez les pieds au cadre de support.
5


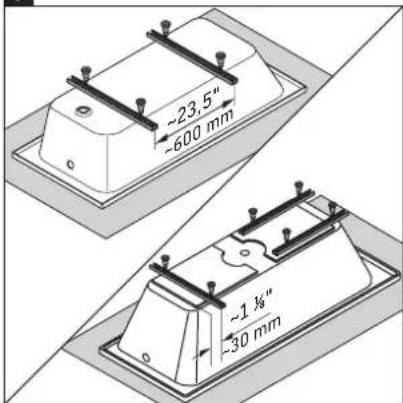

-23,5" -600 mm -1 ½" -30 mmPositionnez le cadre de support. Pour DuraStyle/Paiova :
Positionnez le cadre de support (3 pièces).
6

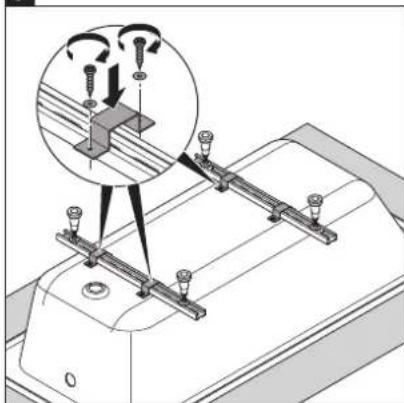

N'utilisez pas d'autres vis que celles fournies.
Utilisez les vis et les rondelles fournies pour fixer le cadre de support dans la base en acrylique et contreplaqué.


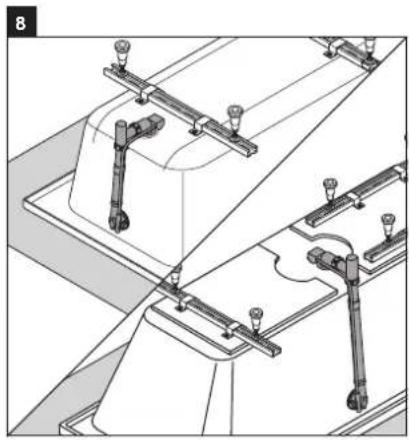

Raccordez l'évacuation et le trop-plein (non fournis).


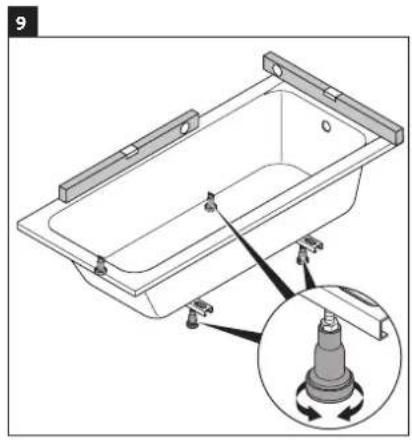

9Placez la baignoire sur ses pieds.
Assurez-vous que la baignoire est nivelée.

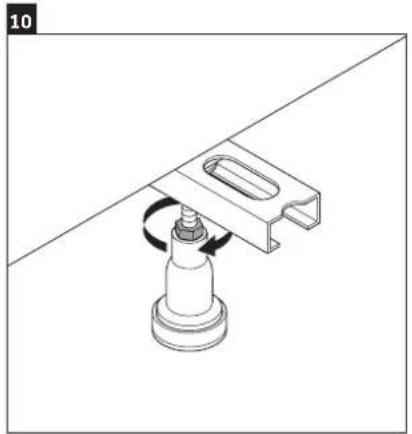

Ajustez les pieds si nécessaire.
Resserrez le contre-écrou pour fixer les pieds.

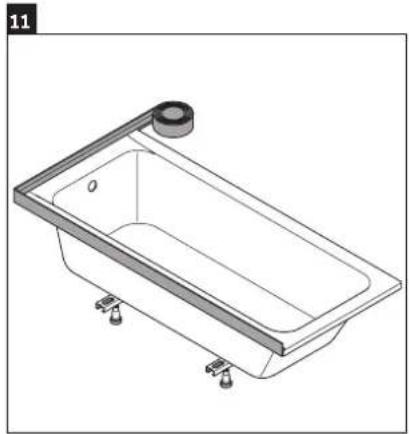

Fixez la bride de carrelage (non fournie).


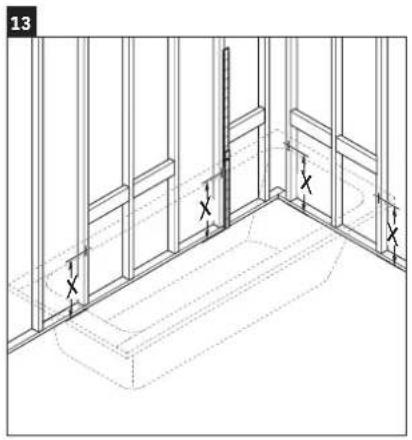

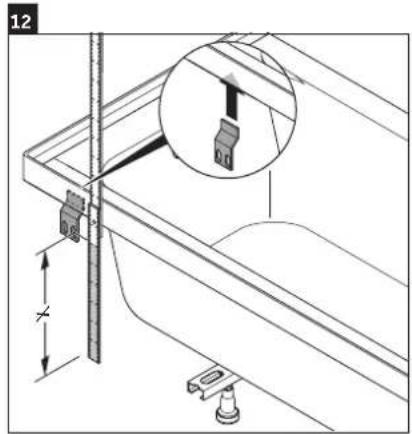

12 xMesurez la hauteur pour les supports.
Marquez les trous pour les supports dans le cadre mural.
Blessures mortelles par choc électrique!
Un contact avec les fils électriques peut entraîner un choc électrique.
Assurez-vous qu'il n'y a pas de fils ou de chauffage électriques derrière la cloison ou sous le plancher pouvant être affectés par l'installation.

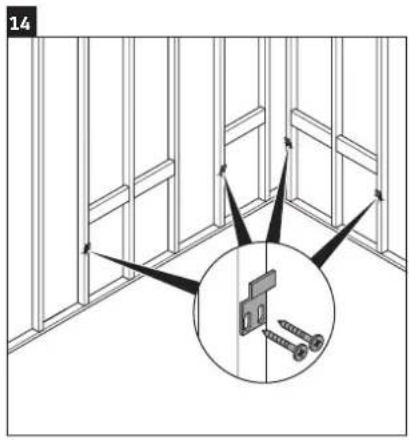

Apposez 4 supports de montage sur le cadre de la cloison pour le support latéral de la baignoire.

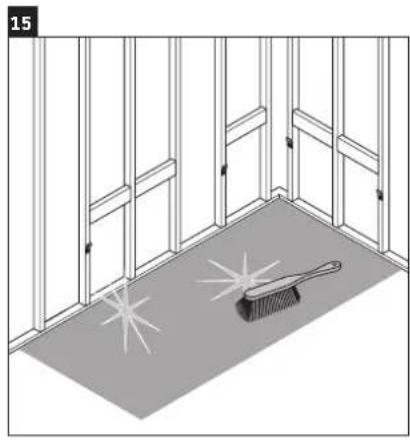

Nettoyez la surface sous la baignoire.

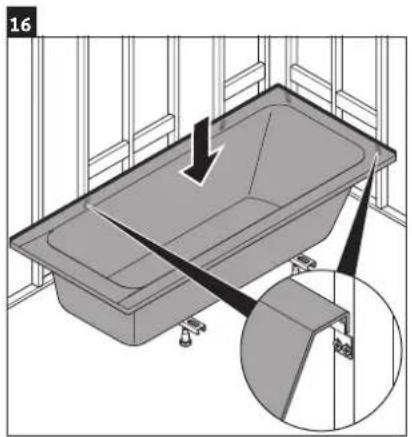

Placez la baignoire dans le cadre prévu.
Protégez la baignoire en la posant sur les supports muraux.

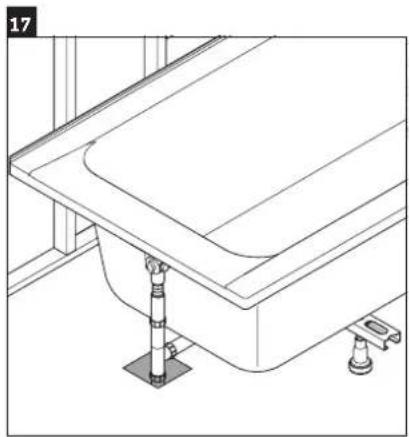

trop-plein au système d'évacuation.

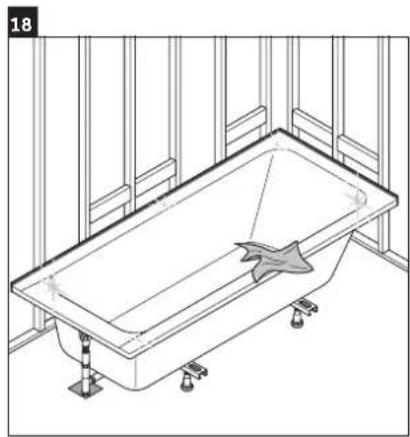

Nettoyez la baignoire. > Raccordez l'évacuation
19

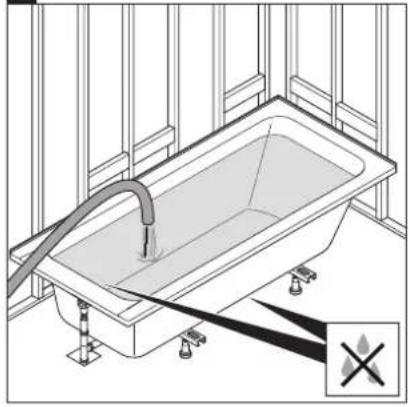

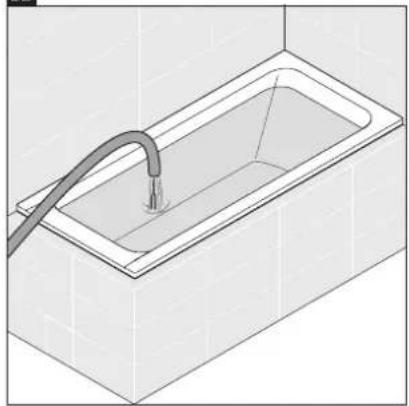

Remplissez la baignoire d'eau.
Vérifiez la présence d'éventuelles fuites.
20
Terminez la cloison et le carrelage.

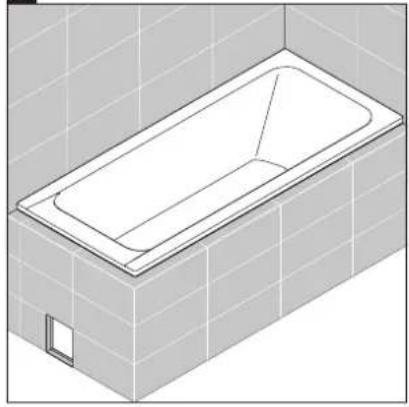

Installez une trappe d'accès 7% x 7% in (200 x 200 mm) dans la zone d'évacuation et de trop-plein.
21

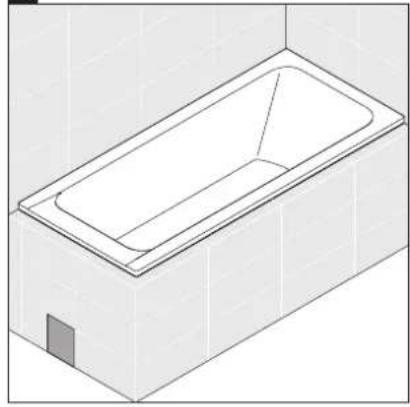

Fermez la trappe d'accès.
Scellez pour éviter les projections d'eau.
Ouvrez uniquement à l'aide d'un outil.
22
Remplissez la baignoire d'eau.
23

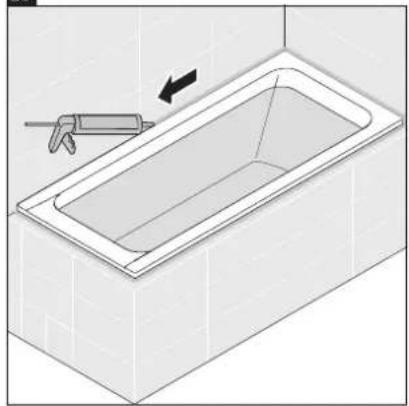

Le silicone à base d'acide acétique peut endommager la baignoire.
Utilisez du silicone à base d'alkoxy.
Appliquez le silicone nécessaire.
Utilisez du silicone à base d'alkoxy. Appliquez le silicone nécessaire.
24

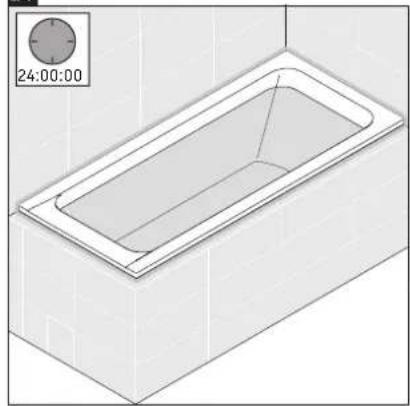

Laissez reposer pendant 24 h avant de vider.
