TS110MW16 - Accessoire de douche TOTO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bras de douche mural
Marque	TOTO
Modèle	TS110MW16
Longueur	41 cm (16 pouces)
Matériau	Laiton chromé (estimation)
Poids	Environ 0,5 kg
Pression de fonctionnement	Min. 20 psi (0,14 MPa) dynamique, max. 80 psi (0,55 MPa) statique
Température max. eau chaude	71 °C (160 °F)
Température ambiante min.	0 °C (32 °F)
Raccordement	Filetage standard 1/2" (estimation)
Fixation	Murale avec bride et tirefonds
Outils nécessaires	Ruban adhésif de plomberie, clé réglable, tournevis Phillips, perceuse
Entretien	Nettoyer avec savon doux, rincer à l'eau chaude, essuyer avec chiffon doux
Garantie	À vie limitée pour usage résidentiel en Amérique du Nord, Centrale et du Sud
Utilisation	Intérieur uniquement
Contenu de l'emballage	Bras de douche, bride de douche, tirefonds (estimation)

FOIRE AUX QUESTIONS - TS110MW16 TOTO

Comment installer le bras de douche TOTO TS110MW16 ?

Suivez les instructions : glissez la bride sur le bras, enroulez du ruban adhésif de plomberie sur les filets, vissez le bras dans le raccord mural. Percez des trous pilotes pour les tirefonds, fixez la bride, puis serrez le bras. Important : assurez-vous que le support mural est suffisant pour supporter le poids de la douchette.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin de ruban adhésif de plomberie, d'une clé réglable, d'un tournevis Phillips et d'une perceuse avec foret de 11/64 pouce pour les trous pilotes.

Quelle est la pression d'eau requise pour ce bras de douche ?

La pression dynamique minimale est de 20 psi (0,14 MPa) et la pression statique maximale est de 80 psi (0,55 MPa). Respectez ces limites pour un fonctionnement correct.

Quelle est la température maximale de l'eau chaude autorisée ?

La température de l'eau chaude ne doit pas dépasser 71 °C (160 °F). Ne pas utiliser de vapeur pour l'arrivée d'eau chaude.

Comment nettoyer et entretenir le bras de douche ?

Nettoyez régulièrement avec un savon doux, rincez à l'eau chaude et essuyez avec un chiffon doux et propre. Évitez les nettoyants abrasifs, la laine d'acier ou les produits chimiques corrosifs qui pourraient ternir la finition.

Quelle est la garantie de ce produit ?

TOTO offre une garantie limitée à vie pour les défauts de matériau et de fabrication en usage résidentiel en Amérique du Nord, Centrale et du Sud. La garantie s'applique à l'acheteur d'origine et nécessite une preuve d'achat.

Puis-je utiliser ce bras de douche avec n'importe quelle pomme de douche ?

Oui, le bras de douche TS110MW16 est compatible avec la plupart des pommes de douche standard grâce à son filetage universel (probablement 1/2 pouce). Assurez-vous que la douchette n'est pas trop lourde pour le support mural.

Que faire en cas de fuite après installation ?

Vérifiez d'abord que le ruban adhésif a été correctement appliqué sur les filets et que le bras est bien serré. Si la fuite persiste, assurez-vous que le raccord mural est en bon état. Ne déplacez pas la pomme de douche après installation pour éviter les fuites.

Puis-je installer ce produit à l'extérieur ?

Non, ce bras de douche est conçu pour une installation en intérieur uniquement. La température ambiante ne doit pas descendre en dessous de 0 °C (32 °F) pour éviter le gel.

Le produit est-il livré avec tous les accessoires nécessaires ?

L'emballage contient le bras de douche, la bride de douche et les tirefonds. Vous devrez fournir le ruban adhésif de plomberie et les outils. Vérifiez le contenu avant de commencer l'installation.

MODE D'EMPLOI TS110MW16 TOTO

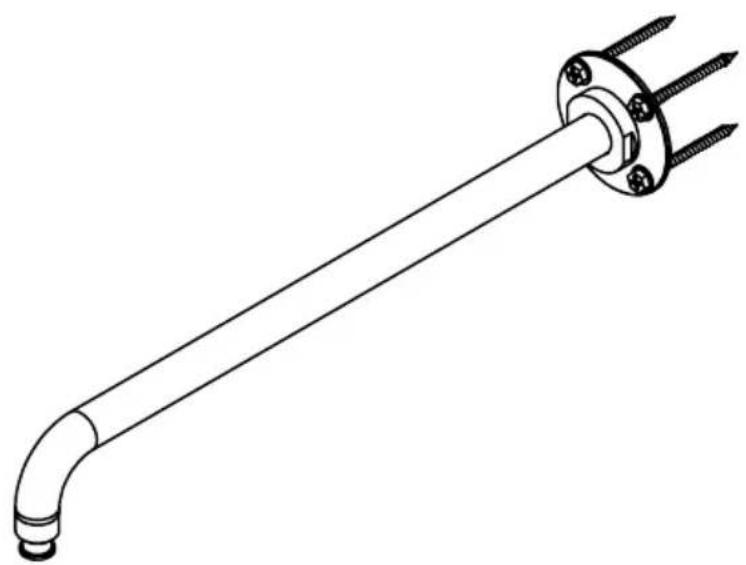

Bras de douche de 16 po (41 cm) (montage mural)

TABLE DES MATIÈRES
Merci d’Avoir Choisi TOTO!......10Avertissements......10Outils Communs Nécessaires......10Avant de Commencer......11Entretien et Nettoyage......11Procédure d’Installation......12Garantie......13Dimensions Brutes......14
MERCI D’AVOIR CHOISI TOTO!
La mission de TOTO est d’apporter au monde entier un style de vie sain, hygiénique et plus confortable. Nous créons tous nos produits avec un principe de base à l’esprit : équilibrer forme et fonction. Félicitations pour votre choix.
AVERTISSEMENTS
Pour utiliser convenablement votre robinet, veuillez suivre les instructions ci-dessous:■ Pression de fonctionnement:■ Pression minimum ......20 psi (0.14 MPA), dynamique■ Pression maximum ......80 psi (0.55 MPA), statique■ La température de l’adduction d’eau chaude ne doit pas être supérieure à 160°F (71°C).■ N’utilisez pas de vapeur pour l’arrivée d’eau chaude.■ N’utilisez pas ce produit à des températures ambiantes inférieures à 32°F (0°C).
OUTILS COMMUNS NÉCESSAIRES
Ruban Adhésifde Plomberie	Clé Réglable Tournevis	Phillips

AVANT DE COMMENCER

■ Respectez toutes les règles de plomberie locales.
■ Assurez-vous que l'adduction d'eau est bien coupée.
■ Lisez attentivement ces instructions afin de vous assurer d'effectuer une installation correcte.
■ Assurez-vous qu'il existe des supports de montage convenables.
■ TOTO se réserve le droit de mettre à jour la conception du produit sans avis préalable.

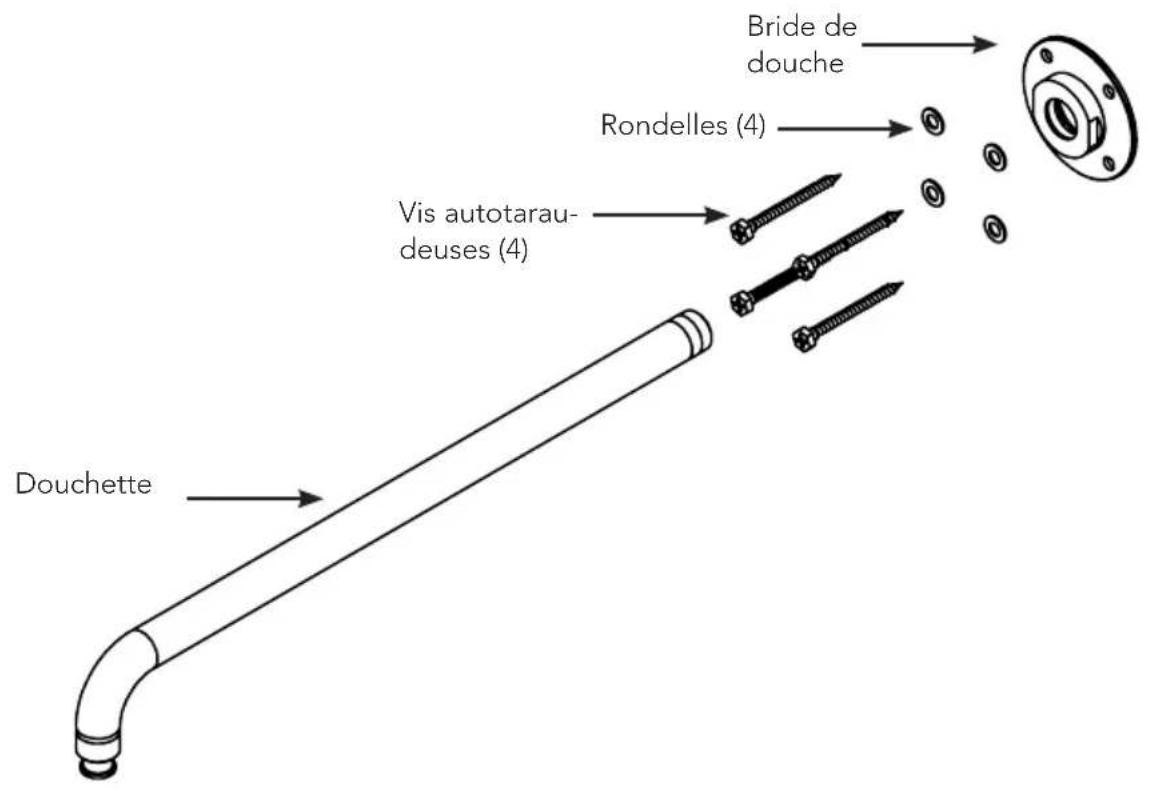

■ Vérifiez que vous disposez bien des pièces indiquées ci-dessous:

ENTRETIEN ET NETTOYAGE

Votre nouveau bras de douche à main est conçu pour un rendement sans problèmes et ce, pour de nombreuses années. maintenez son aspect de neuf en le nettoyant régulièrement avec un savon doux, rincez-le à fond avec de l'eau chaude et essuyez-le avec un chiffon doux et propre. n'utilisez pas de nettoyants abrasifs, laine d'acier ou produits chimiques corrosifs car ils terniront la finition. le non-respect de ces directives peut annuler votre garantie.

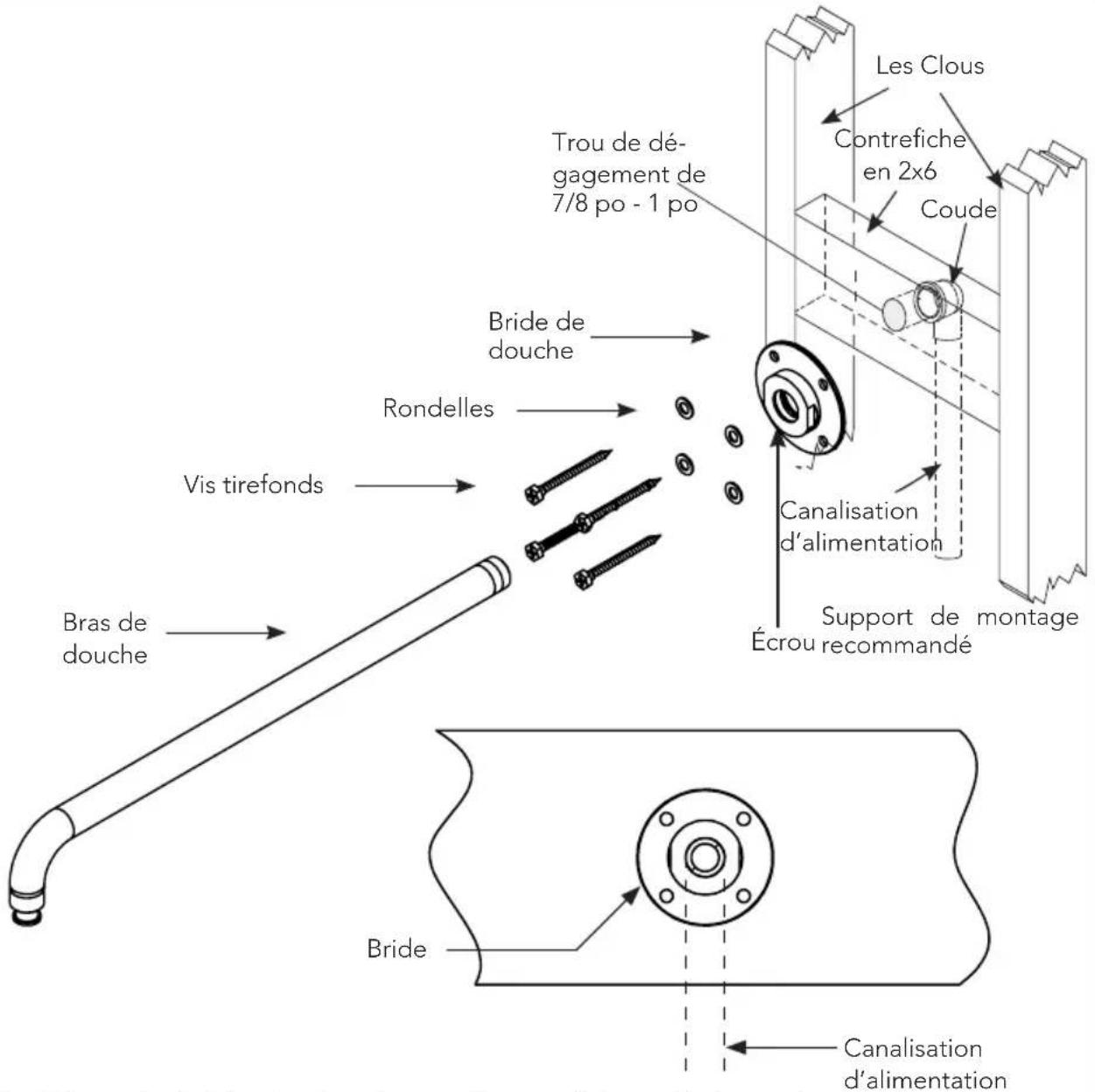

PROCÉDURE D'INSTALLATION

1. Glissez la bride de douche sur l'assemblage de bras de douche.
2. Enroulez les filets du bras de douche de ruban pour joints filetés. Vissez le bras de douche dans la canalisation d'alimentation.
3. Tournez la bride comme dans l'illustration afin d'éviter de perforer la canalisation d'alimentation.
4. Percez quatre 11/64" po. trous pilotes avant la fixation des tiresfonds.
5. Fixez la bride de la douche à l'aide des vis tirefonds.
6. Fixez le bras de douche en serrant de bride de douche.

ATTENTION:

- Ce produit en cours d'installation sur le bras de douche est lourd. Assurez-vous qu'il existe des supports de montage convenables avant l'installation.

Nettoyez soigneusement et retirez les débris du conduit d'alimentation en eau avant de l'installer pour éviter que le jet soit encombré.

■ Pour éviter les fuites, ne déplacez pas la pomme de douche après l'installation.

GARANTIE

1. TOTO® garantit ses robinets résidentiels et accessoires de bain (« Produit ») contre tout défaut de matériau et de fabrication pendant l'utilisation normale, lorsqu'ils sont correctement installés et maintenus pendant la durée de vie du produit à partir de la date d'achat du produit. La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR D'ORIGINE de l'appareil et n'est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriétaire subséquent du produit. Cette garantie n'est applicable qu'aux produits achetés et installés en Amérique du Nord, Centrale, et du Sud.
2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou autre ajustement en conséquent, au choix de TOTO, des produits ou des pièces défectueuses en service normal, pourvu qu'un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO se réserve le droit d'effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous garantie. TOTO n'est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l'appareil.
3. La garantie ne s'applique pas dans les cas suivants:

a. Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc.
b. Dommage ou perte causé par tout accident, utilisation non adaptée, abus, négligence ou mauvais traitement, nettoyage ou entretien de l'appareil, y compris l'utilisation d'agent abrasif ou l'utilisation d'autres produits de nettoyage de façon incompatible aux instructions de l'appareil.
c. Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau d'alimentation en eau.
d. Dommage ou perte suite à une mauvaise installation ou à l'installation de l'appareil dans un environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou modification de l'appareil.
e. Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO, ou actes stipulés non supportables par le produit.

f. Dommage ou perte résultant d'une usure normale et habituelle, telle que la diminution du lustre, grattage ou décoloration avec le temps, habitude de nettoyage, l'eau, ou des conditions atmosphériques.

1. Pour que la garantie limitée soit valable, la preuve d'achat est exigée. TOTO vous encourage à enregistrer votre produit après l'achat pour créer un record du propriété, cela peut être fait au site http://www.totousa.com. L'enregistrement du produit est complètement volontaire et à défaut de l'enregistrement ne va pas limiter votre droit au garantie limitée.
2. Si le produit est utilisé dans un but commercial ou installé en dehors de L'Amérique du Nord, Centrale ou du Sud, TOTO garantit que le produit est exempt de tous défauts matériels et de fabrication pour une utilisation normale pendant une durée de an (1) à partir de la date d'installation du produit, en plus de respecter tous les autres termes sauf la durée de cette garantie.
3. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L'ACHETEUR AIT D'AUTRES DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D'UNE PROVINCE À L'AUTRE.
4. Pour obtenir une réparation selon les termes de cette garantie, l'acheteur doit livrer le produit dans un centre de réparation de TOTO port payé avec preuve d'achat (reçu de caisse original), et une lettre expliquant le problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, [phone] ou appelé [phone], si en dehors de L'Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n'est pas possible de renvoyer le produit à TOTO, la réception par TOTO d'un avis écrit du défaut avec preuve d'achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l'acheteur ou de payer le transport du produit à un centre de réparation.

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO. LA RÉPARATION, LE REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L'ACHETEUR INITIAL. TOTO N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPÉCIAL OU SECONDAIRE OU DES DÉPENSES ENCOURUES PAR L'ACHETEUR INITIAL NI DE LA MAIN-D'OEUVRE OU AUTRES FRAIS ASSOCIÉS À L'INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTIONNÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D'ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D'APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSÉMENT REJETÉ. CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D'UNE GARANTIE SOUS-ENTENDUE, OU L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITATION ET EXCLUSION NE S'APPLIQUE PAS À VOTRE CAS.

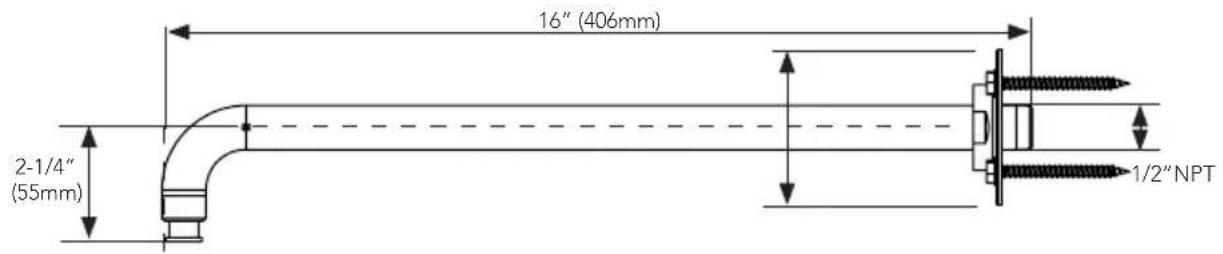

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES
