Tipo de producto	Brazo de ducha mural
Marca	TOTO
Modelo	TS110MW16
Longitud	41 cm (16 pulgadas)
Material	Latón cromado (estimación)
Peso	Aproximadamente 0,5 kg
Presión de funcionamiento	Mín. 20 psi (0,14 MPa) dinámica, máx. 80 psi (0,55 MPa) estática
Temperatura máx. agua caliente	71 °C (160 °F)
Temperatura ambiente mín.	0 °C (32 °F)
Conexión	Rosca estándar 1/2" (estimación)
Fijación	De pared con brida y tirafondos
Herramientas necesarias	Cinta de teflón, llave ajustable, destornillador Phillips, taladro
Mantenimiento	Limpiar con jabón suave, enjuagar con agua caliente, secar con paño suave
Garantía	Limitada de por vida para uso residencial en América del Norte, Central y del Sur
Uso	Solo interior
Contenido del embalaje	Brazo de ducha, brida de ducha, tirafondos (estimación)

Preguntas frecuentes - TS110MW16 TOTO

¿Cómo instalar el brazo de ducha TOTO TS110MW16?

Siga las instrucciones: deslice la brida sobre el brazo, enrolle cinta de teflón en las roscas, atornille el brazo en la conexión de pared. Perfore agujeros piloto para los tirafondos, fije la brida y luego apriete el brazo. Importante: asegúrese de que el soporte de pared sea suficiente para soportar el peso de la ducha de mano.

¿Qué herramientas se necesitan para la instalación?

Necesitará cinta de teflón, una llave ajustable, un destornillador Phillips y un taladro con broca de 11/64 pulgadas para los agujeros piloto.

¿Cuál es la presión de agua requerida para este brazo de ducha?

La presión dinámica mínima es de 20 psi (0,14 MPa) y la presión estática máxima es de 80 psi (0,55 MPa). Respete estos límites para un funcionamiento correcto.

¿Cuál es la temperatura máxima del agua caliente permitida?

La temperatura del agua caliente no debe exceder los 71 °C (160 °F). No utilice vapor para la entrada de agua caliente.

¿Cómo limpiar y mantener el brazo de ducha?

Limpie regularmente con jabón suave, enjuague con agua caliente y seque con un paño suave y limpio. Evite limpiadores abrasivos, lana de acero o productos químicos corrosivos que podrían opacar el acabado.

¿Cuál es la garantía de este producto?

TOTO ofrece una garantía limitada de por vida para defectos de material y fabricación en uso residencial en América del Norte, Central y del Sur. La garantía se aplica al comprador original y requiere prueba de compra.

¿Puedo usar este brazo de ducha con cualquier cabezal de ducha?

Sí, el brazo de ducha TS110MW16 es compatible con la mayoría de los cabezales de ducha estándar gracias a su rosca universal (probablemente 1/2 pulgada). Asegúrese de que la ducha de mano no sea demasiado pesada para el soporte de pared.

¿Qué hacer en caso de fuga después de la instalación?

Primero verifique que la cinta se haya aplicado correctamente en las roscas y que el brazo esté bien apretado. Si la fuga persiste, asegúrese de que la conexión de pared esté en buen estado. No mueva el cabezal de ducha después de la instalación para evitar fugas.

¿Puedo instalar este producto en el exterior?

No, este brazo de ducha está diseñado solo para instalación en interiores. La temperatura ambiente no debe bajar de 0 °C (32 °F) para evitar la congelación.

¿El producto se entrega con todos los accesorios necesarios?

El embalaje contiene el brazo de ducha, la brida de ducha y los tirafondos. Deberá proporcionar la cinta de teflón y las herramientas. Verifique el contenido antes de comenzar la instalación.

MANUAL DE USUARIO TS110MW16 TOTO

Brazo de la ducha de 16 in (montage de techo)

ÍNDICE

¡Gracias Por Elegir TOTO!......6Advertencias......6Herramientas Necesarias Común......6Antes de la Instalación......7Cuidado y Limpieza......7Procedimiento de Instalación......8Garantía......9Dimensiones Preliminares......14

¡GRACIAS POR ELEGIR TOTO!

La misión de TOTO's es proporcionar estilos de vida saludables, higiénicos y más cómodos. Diseñamos cada producto con el equilibro de forma y función como principio rector. Felicitaciones por su elección.

ADVERTENCIAS

Para un funcionamiento seguro de la cabeza de ducha, tenga en cuenta lo siguiente:■ Presión de funcionamiento:■ Presión mínima......20 psi (0.14 MPa), dinámico■ Presión máxima......80 psi (0.55 MPa), estática■ La temperatura del suministro de agua caliente no debe exceder los 160°F (71°C).■ No use vapor para el suministro de agua caliente.■ No use el producto a una temperatura ambiente inferior a 32°F (0°C).

HERRAMIENTAS NECESARIAS COMÚN

Cinta Para Tubería Llave ajustable Destornillador Phillips

ANTES DE LA INSTALACIÓN

■ Cumpla con todos los códigos locales de plomería.
■ Asegúrese de que el suministro de agua esté cerrado.

■ Lea estas instrucciones con atención para asegurar una instalación correcta.
■ Asegúrese de que no son los adecuados soportes.
■ TOTO se reserva el derecho de actualizar el diseño del producto sin previo aviso.

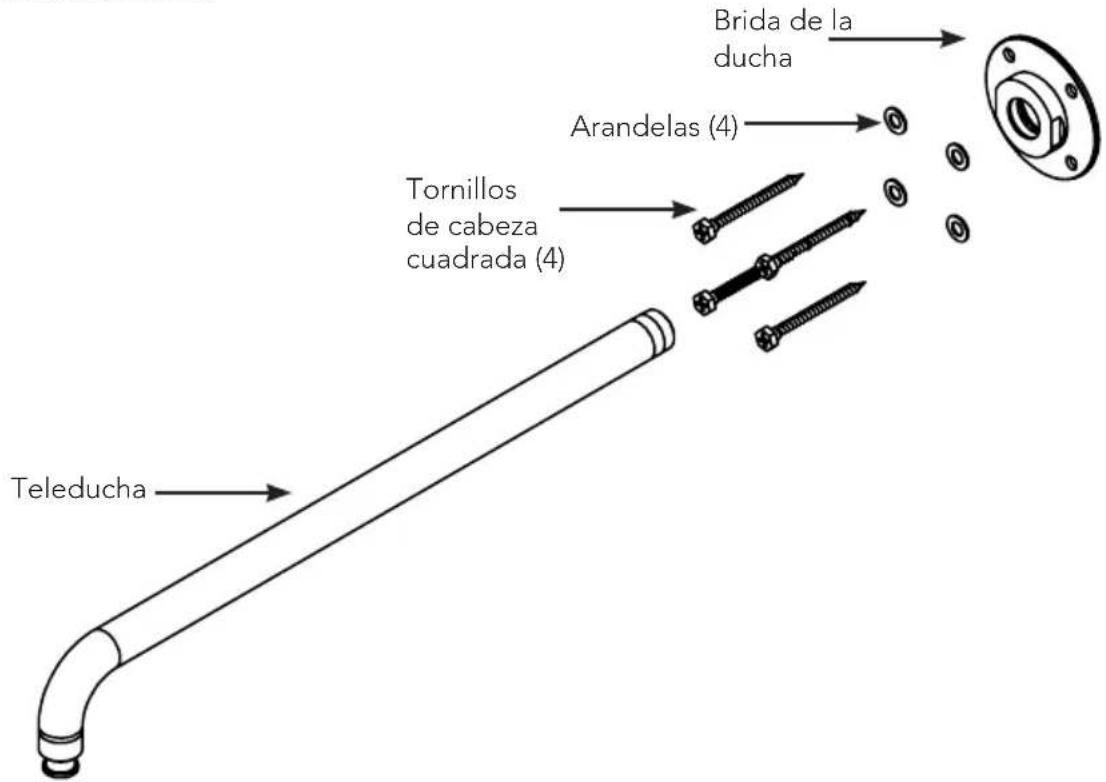

■ Verifique para asegurarse de tener las piezas que se indican a continuación:

CUIDADO Y LIMPIEZA

Su nueva el brazo de la ducha está diseñada para años de funcionamiento sin problemas. Manténgala luciendo como nueva mediante una limpieza periódica con jabón suave, enjuague minuciosamente con agua tibia y séquela con un paño limpio y suave. No use limpiadores abrasivos, lana de acero ni productos químicos fuertes ya que éstos opacarán el acabado. El no cumplir con estas instrucciones podría anular su garantía.

ANTES DE LA INSTALACIÓN

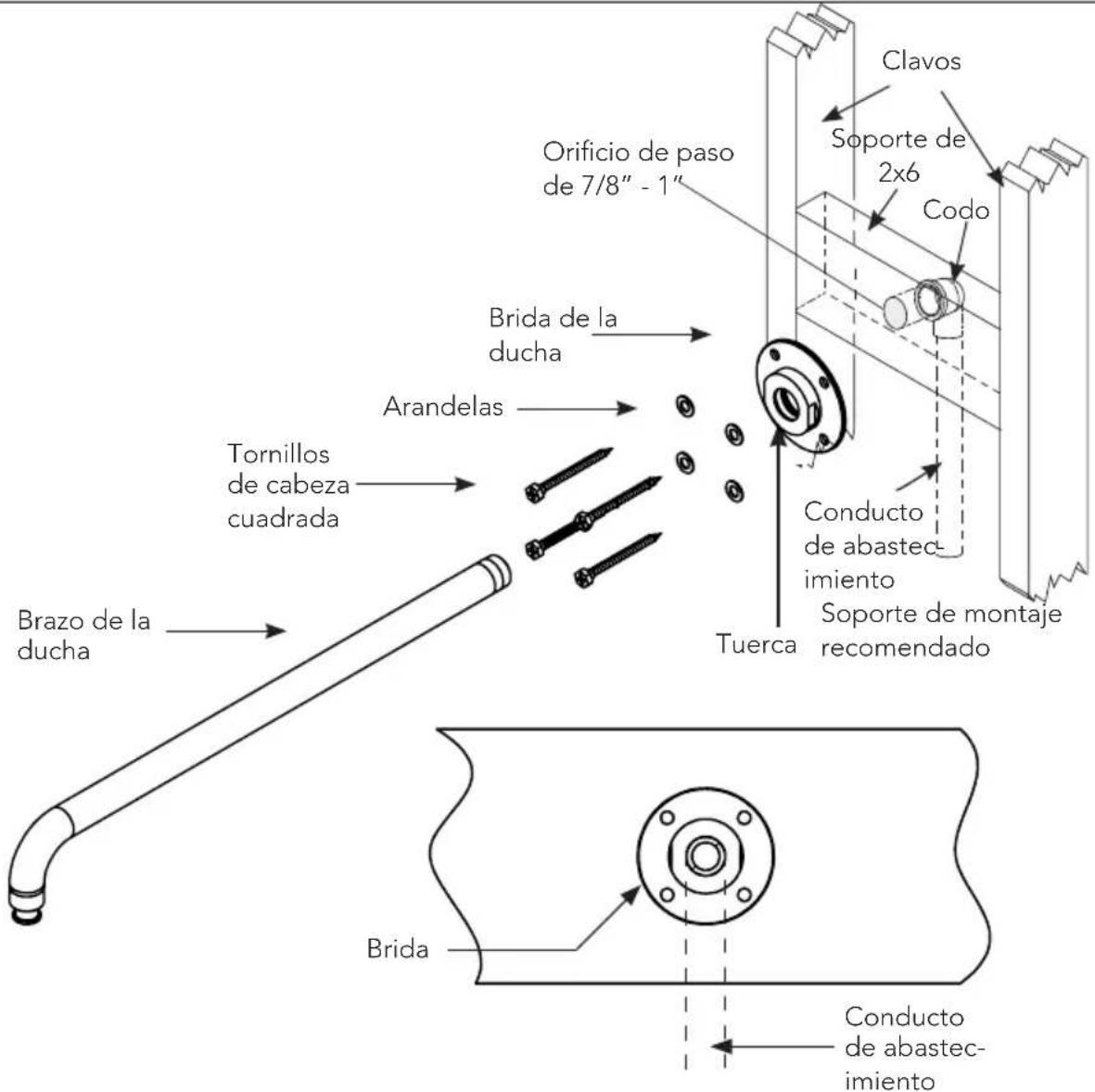

1. Deslice la brida de la ducha sobre el conjunto del brazo de la ducha.
2. Envuelva las roscas del brazo de la ducha con cinta de teflón. Enrosque el brazo de la ducha en el conducto de abastecimiento.
3. Gire la brida como se muestra para evitar perforar el conducto de abastecimiento.
4. Perforar cuatro 11/64 "de diámetro agujeros piloto antes de fijar tornillos de cabeza cuadrada
5. Asegure la brida de la ducha con los tornillos de cabeza cuadrada.
6. Asegure el brazo de la ducha apretando la tuerca de la brida de la ducha.

PRECAUCIÓN:

■ Producto que se está instalando en el brazo de ducha es pesado. Asegúrese de disponer de soportes de montaje adecuados antes de proceder a la instalación.
■ Limpie a fondo la tubería de suministro de agua y quite todo residuo de la misma antes de la instalación, para evitar la obstrucción de la salida de agua.
■ Para evitar pérdidas, no mueva el cabezal de ducha después de la instalación.

GARANTÍA

1. TOTO ^® garantiza que sus grifos residenciales y accesorios de baño ("Producto") no presentan defectos en sus materiales ni de fabricación durante su uso normal cuando son instalados y mantenidos adecuadamente, de por vida para el Producto a partir de la fecha de compra. Esta garantía limitada es válida solamente para el COMPRADOR ORIGINAL del Producto y no es transferible a una tercera persona, incluyendo, pero sin limitarse a, cualquier comprador o propietario subsecuente del Producto. Esta garantía aplica solamente al Producto TOTO comprado e instalado en América del Norte, Central, y del Sur.
2. Las obligaciones de TOTO bajo esta garantía se limitan a la reparación, cambio o cualquier otro ajuste, a petición de TOTO, del Producto o partes que resulten defectuosas en su uso normal, siempre que dicho Producto haya sido instalado, utilizado y mantenido de acuerdo con las instrucciones. TOTO se reserve el derecho de hacer tantas inspecciones como sean necesarias para determinar la causa del defecto. TOTO no cobrará por la mano de obra o partes relacionadas con las reparaciones o cambios garantizados. TOTO no es responsable por el costo de la remoción, devolución y/o reinstalación del Producto.
3. Esta garantía no aplica en los siguientes casos:

a. Daño o pérdida ocurrida en un desastre natural, tal como: incendio, sismo, inundación, relámpago, tormenta eléctrica, etc.

b. Daño o pérdida resultado de cualquier accidente, uso no razonable, mal uso, abuso, negligencia o cuidado, limpieza o mantenimiento inadecuado del Producto, incluyendo el uso de un agente limpiador abrasivo o el uso de cualquier otro producto de limpieza de manera inconsistente con las instrucciones del Producto.

c. Daño o pérdida causada por los sedimentos o material extraña contenida en un sistema de agua.
d. Daño o pérdida causada por una mala instalación o por la instalación del Producto en un ambiente duro y/o peligroso, o una remoción, reparación o modificación inadecuada del Producto.
e. Daño o pérdida causada por sobrecargas eléctricas o rayos u otros actos que no sean responsabilidad de TOTO o que el Producto no esté especificado para tolerar.
f. Daño o pérdida causada por el uso normal y personalizado, tal como reducción del brillo, rayado o pérdida de color en el tiempo debido al uso, prácticas de limpieza o condiciones del agua o atmosféricas.

1. Para que esta garantía limitada sea válida, prueba de compra es necesaria. TOTO anima el registro de la garantía sobre compra para cree un archivo de la propiedad del producto en http://www.totousa.com. El registro del producto es totalmente voluntario y la falta a registrar no disminuirá sus derechas de garantía limitada.
2. Si el Si el producto es utilizado comercialmente o es instalado fuera de América del Norte, Central o del Sur, TOTO garantiza que el producto no presenta defectos en sus materiales ni de fabricación durante su uso normal por un periodo de un (1) año a partir de la fecha de instalación del Producto, y todos los otros términos de esta garantía deberán aplicar excepto la duración de la garantía.
3. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. USTED PODRÍA TENER OTROS DERECHOS QUE PUEDEN VARIAR DEPENDIENDO DEL ESTADO O PROVINCIA EN EL QUE SE ENCUENTRE.
4. Para obtener el servicio de reparación de esta garantía, debe llevar el Producto o enviarlo prepagado a un modulo de servicios TOTO junto con la prueba de compra (recibo de compra original) y una carta en la que plantee el problema, o póngase en contacto con un distribuidor TOTO o el contratista de servicio de los productos, o escriba directamente a TOTO U.S.A., INC., 1155 Southern Road, Morrow, GA 30260 [phone] o [phone], si fuera de los E.E.U.U. Si, debido al tamaño del producto o naturaleza del defecto, el Producto no puede ser devuelto a TOTO, la recepción en TOTO del aviso escrito del defecto junto con la prueba de compra (recibo de compra original) constituirá el envío. En tal caso, TOTO podrá escoger entre reparar el Producto en el domicilio del comprador o pagar el transporte del Producto a un módulo de servicio.

ESTA GARANTÍA ESCRITA ES LA ÚNICA GARANTÍA HECHA POR TOTO. LA REPARACIÓN, CAMBIO U OTRO AJUSTE ADECUADO, TAL COMO APARECE EN ESTA GARANTÍA, SERÁ EL ÚNICO REMEDIO DISPONIBLE PARA EL COMPRADOR ORIGINAL. TOTO NO SERÁ RESPONSABLE POR LA PÉRDIDA DEL PRODUCTO O POR CUALQUIER OTRO DAÑO ACCIDENTAL, ESPECIAL O CONSECUENTE O POR DAÑOS INCURRIDOS POR EL COMPRADOR ORIGINAL, O POR LA MANO DE OBRA U OTROS COSTOS RELACIONADOS CON LA INSTALACIÓN O REMOCIÓN, O COSTOS DE REPARACIONES HECHAS POR OTROS, O POR CUALQUIER OTRO GASTO NO INDICADO DE MANERA ESPECÍFICA EN LOS PÁRRAFOS ANTERIORES. EN NINGÚN CASO LA RESPONSABILIDAD DE TOTO EXCEDERÁ EL PRECIO DE COMPRA DEL PRODUCTO. EXCEPTO EN LA MEDIDA EN QUE QUEDE PROHIBIDO POR LA LEY APLICABLE, TODA GARANTÍA IMPLÍCITA, INCLUYENDO AQUELLAS DE COMERCIABILIDAD O IDONEIDAD DE USO PARA EL USO O PARA UN PROPÓSITO PARTICULAR, ESTÁ EXPRESAMENTE PROHIBIDA. ALGUNOS ESTADOS NO PERMITEN LAS LIMITACIONES ACERCA DE LA DURACIÓN DE UNA GARANTÍA TÁCITA, O LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES, POR LO QUE LA LIMITACIÓN E INCLUSIÓN ANTERIORES PUEDEN NO APLICAR A USTED.
