Type de produit	Valve de dérivation à trois voies (robinetterie)
Marque	TOTO
Modèle	TSMXW
Catégorie	Robinetterie
Utilisation	Résidentielle, installation murale
Pression de fonctionnement	Min 20 psi (0,14 MPa) dynamique, Max 80 psi (0,55 MPa) statique
Température ambiante minimale	32°F (0°C)
Dimensions brutes	Voir schéma dans la notice : hauteur ~150 mm, largeur ~100 mm (estimation)
Matériau principal	Laiton (estimation standard pour cette catégorie)
Nombre de sorties	3 (dont une recommandée pour pomme de douche)
Entrée	Eau mélangée
Repérage de sens	Flèche sur le corps indiquant le sens de l'eau
Distance au mur fini	Entre 65 mm (2 1/2 po) et 95 mm (3 3/4 po)
Garde de plâtre	Repères Min/Max pour alignement avec le mur fini
Outils nécessaires pour l'installation	Bande téflon, clé réglable
Précautions	Rincer la tuyauterie avant installation, couper l'alimentation en eau, ne pas souder sur la valve
Garantie	À vie pour le propriétaire d'origine résidentiel (Amériques)
Pièces de rechange	Cartouche de valve, écrou, couvercle - disponibles via TOTO
Réparabilité	Cartouche remplaçable (avec douille 25 mm et 27 mm)
Nettoyage et entretien	Utiliser des nettoyants non abrasifs, éviter produits chimiques agressifs

FOIRE AUX QUESTIONS - TSMXW TOTO

Quelle est la pression d'eau requise pour la valve TOTO TSMXW ?

La pression de fonctionnement recommandée est de 20 psi (0,14 MPa) dynamique minimum à 80 psi (0,55 MPa) statique maximum.

Puis-je installer la valve TSMXW dans une salle de bain non chauffée ?

Non, la température ambiante ne doit pas descendre en dessous de 32°F (0°C) pour éviter le gel et les dommages.

Comment orienter correctement la valve lors de l'installation ?

La petite flèche sur le corps de la valve doit pointer dans le sens de l'écoulement de l'eau. Consultez le schéma de la notice.

Quelle distance entre la valve et le mur fini ?

La surface extérieure du mur fini doit se situer entre les repères Min (65 mm) et Max (95 mm) sur la garde de plâtre.

Puis-je souder les raccords directement sur la valve ?

Non, ne soudez jamais directement sur la valve car la chaleur peut endommager les composants internes. Utilisez des raccords filetés.

Comment remplacer la cartouche de la valve TSMXW ?

Retirez la garniture, puis le couvercle avec une douille de 25 mm, l'écrou avec une douille de 27 mm, et extrayez la cartouche avec une pince à bec. Remplacez et remontez en sens inverse.

Quels outils sont nécessaires pour l'installation ?

Bande téflon et une clé réglable. Respectez les codes de plomberie locaux.

La garantie couvre-t-elle les dommages causés par l'eau dure ?

Non, les dommages causés par les sédiments ou corps étrangers dans l'eau ne sont pas couverts par la garantie.

Où puis-je trouver les numéros de pièces de rechange ?

Consultez la section « Pièces de rechange » de la notice d'utilisation fournie avec le produit ou contactez le service client TOTO.

La valve TSMXW est-elle compatible avec tous les types de douches ?

Oui, elle est conçue pour diriger l'eau vers jusqu'à trois sorties, dont une recommandée pour une pomme de douche fixe.

MODE D'EMPLOI TSMXW TOTO

Manuel d'Installation et d'Utilisation

TOTO®

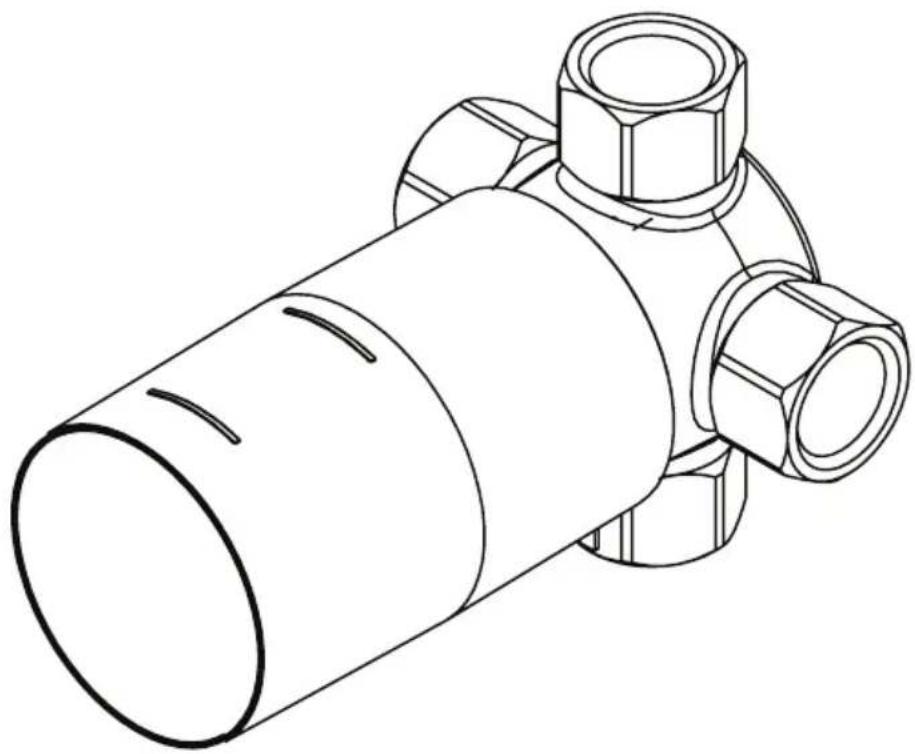

Three-Way Diverter Valve

(Rough Valve Only)

Valve de dérivation à Trois Voies

(Valve seulement)

TABLE DES MATIÈRES

Merci d'Avoir Choisi TOTO!......10Avertissements......10Outils Nécessaires......11Avant l'installation......11Procédure d'installation......12Garantie......13Dimensions brutes......14Pièces de Rechange......15Dépannage......15

MERCI D'AVOIR CHOISI TOTO!

La mission de TOTO est d'offrir au monde entier un style de vie sain, hygiénique et plus confortable. comme principe de base, nous concevons chaque produit avec un équilibre entre la forme et la fonction. félicitations pour votre choix.

AVERTISSEMENTS

Pour un fonctionnement sûr de la valve, veuillez respecter les consignes suivantes:■ Pression de fonctionnement recommandée:▪ Pression minimum......20 psi (0.14 MPa), dynamique▪ Pression maximum......80 psi (0.55 MPa), statique■ Ne pas souder les connexions directement sur la valve de peur d'endommager les composants internes.■ N'utilisez pas le produit à une température ambiante inférieure à 32°F (0°C).

OUTILS NÈCESSAIRES

Bande téflon Clé réglable

■ Observez tous les codes locaux de plomberie.
■ Rincer toute la tuyauterie avant d'installer la valve.
■ Assurez-vous que l'alimentation en eau est coupée.
■ Lisez attentivement ces instructions afin d'assurer une bonne installation.

■ TOTO se réserve le droit de mettre à jour la conception de produits sans préavis.

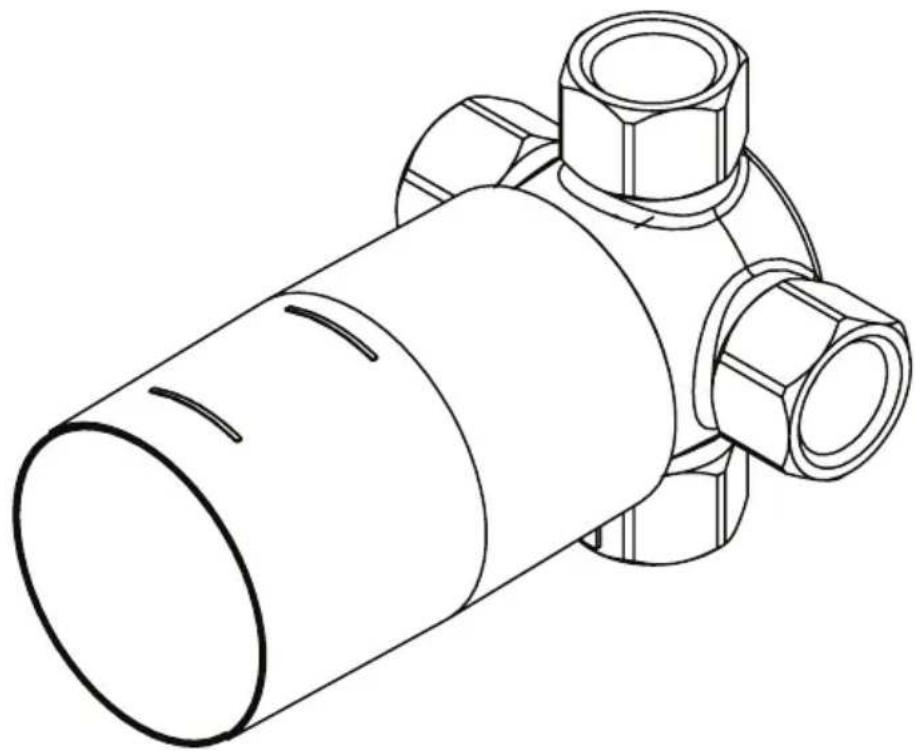

■ Vérifiez que vous avez les pièces suivantes ci-dessous:

IMPORTANT: Pour une installation correcte et un bon fonctionnement, la valve doit être à niveau et d'équerre au mur fini.

• Installez la valve de sorte que la surface extérieure du mur fini soit entre les marquages Max et Min sur la garde de plâtre.
  • La tuyauterie en pointillé et les raccords montré ne sont pas inclus.
  • Assurez vous que la valve est installée avec la petite flèche pointant vers la direction de l'eau.
• Le gardue de plâtre doit rester en place jusqu'à ce que vous soyez prêt à installer la garniture.

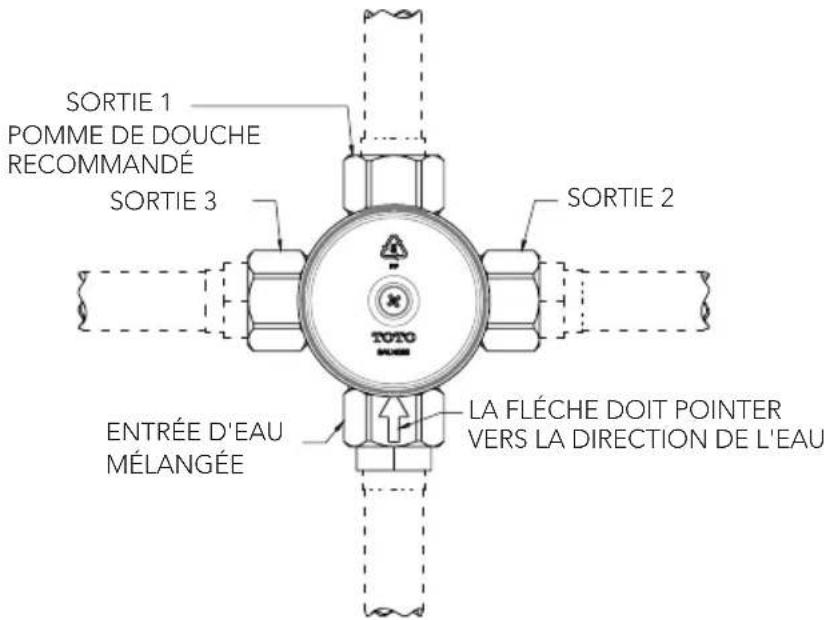

SORTIE 1 POMME DE DOUCHE RECOMMANDE SORTIE 3 SORTIE 2 ENTRÉE D'EAU MÉLANGÉE LA FLÉCHE DOIT POINTER VERS LA DIRECTION DE L'EAU

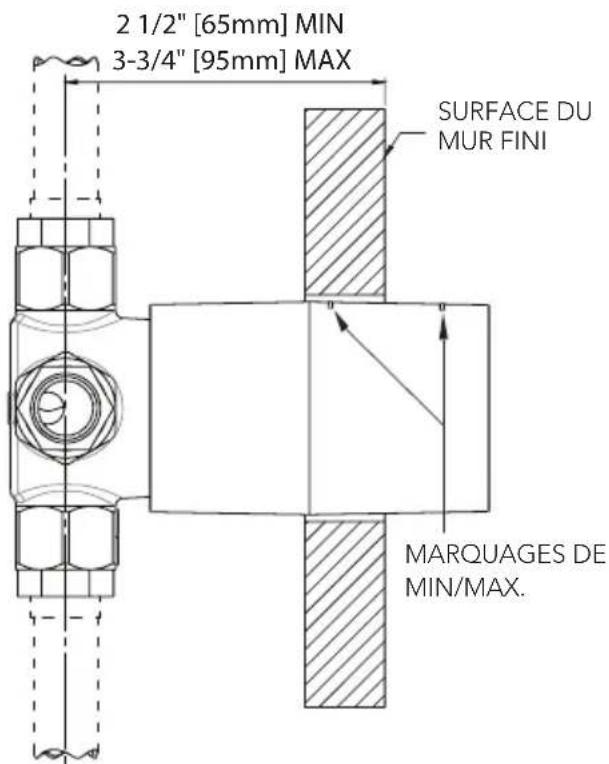

2 1/2" [65mm] MIN 3-3/4" [95mm] MAX SURFACE DU MUR FINI MARQUAGES DE MIN/MAX.

GARANTIE

1. TOTO ^® garantit ses robinets résidentiels et accessoires de bain (« Produit ») contre tout défaut de matériau et de fabrication pendant l'utilisation normale, lorsqu'ils sont correctement installés et maintenus pendant la durée de vie du produit à partir de la date d'achat du produit. La présente garantie limitée ne peut être prolongée que pour le seul ACHETEUR D'ORIGINE de l'appareil et n'est pas transférable à un tiers, y compris mais pas limité à tout acheteur ou propriétaire subséquent du produit. Cette garantie n'est applicable qu'aux produits achetés et installés en Amérique du Nord, Centrale, et du Sud.
2. Les obligations de TOTO selon les termes de cette garantie sont limitées à la réparation, remplacement ou autre ajustement en conséquent, au choix de TOTO, des produits ou des pièces défectueuses en service normal, pourvu qu'un tel produit ait été installé, utilisé et entretenu conformément aux instructions. TOTO se réserve le droit d'effectuer ce genre de vérifications en cas de nécessité afin de déterminer la cause du défaut. TOTO ne facturera pas les interventions ou les pièces relatives à la réparation et au remplacement sous garantie. TOTO n'est pas responsable du coût de désinstallation, de renvoi et/ou de réinstallation de l'appareil.
3. La garantie ne s'applique pas dans les cas suivants:

a. Dommage ou perte suite à une cause naturelle telle que incendie, tremblement de terre, inondation, tonnerre, orage etc.

b. Dommage ou perte causé par tout accident, utilisation non adaptée, abus, négligence ou mauvais traitement, nettoyage ou entretien de l'appareil, y compris l'utilisation d'agent abrasif ou l'utilisation d'autres produits de nettoyage de façon incompatible aux instructions de l'appareil.

c. Dommage ou perte causé par des sédiments ou tout autre corps étranger contenus dans un réseau d'alimentation en eau.

d. Dommage ou perte suite à une mauvaise installation ou à l'installation de l'appareil dans un environnement rude et/ou dangereux ou une mauvaise désinstallation, réparation ou modification de l'appareil.

e. Dommage ou perte suite à des surtensions, foudres ou tous autres actes qui ne sont pas la responsabilité de TOTO, ou actes stipulés non supportables par le produit.
f. Dommage ou perte résultant d'une usure normale et habituelle, telle que la diminution du lustre, grattage ou décoloration avec le temps, habitude de nettoyage, l'eau, ou des conditions atmosphériques.

1. Pour que la garantie limitée soit valable, la preuve d'achat est exigée. TOTO vous encourage à enregistrer votre produit après l'achat pour créer un record du propriété, cela peut être fait au site http://www.totousa.com. L'enregistrement du produit est complètement volontaire et à défaut de l'enregistrement ne va pas limiter votre droit au garantie limitée.
2. Si le produit est utilisé dans un but commercial ou installé en dehors de L'Amérique du Nord, Centrale ou du Sud, TOTO garantit que le produit est exempt de tous défauts matériels et de fabrication pour une utilisation normale pendant une durée de an (1) à partir de la date d'installation du produit, en plus de respecter tous les autres termes sauf la durée de cette garantie.
3. CETTE GARANTIE DONNE DES DROITS SPÉCIFIQUES. IL EST POSSIBLE QUE L'ACHETEUR AIT D'AUTRES DROITS QUI VARIENT DUN ÉTAT A UN AUTRE OU D'UNE PROVINCE À L'AUTRE.
4. Pour obtenir une réparation selon les termes de cette garantie, l'acheteur doit livrer le produit dans un centre de réparation de TOTO port payé avec preuve d'achat (reçu de caisse original), et une lettre expliquant le problème, ou contacter un distributeur de TOTO ou un entrepreneur de réparation du produit ou écrire directement à TOTO U.S.A., INC., Southern Road, Morrow, Géorgie 30260, [phone] ou appelé [phone], si en dehors de L'Etat Unis. Si, à cause de la taille du produit ou de la nature du défaut, il n'est pas possible de renvoyer le produit à TOTO, la réception par TOTO d'un avis écrit du défaut avec preuve d'achat (reçu de caisse original) constitue livraison. Dans un tel cas, TOTO peut choisir de réparer le produit chez l'acheteur ou de payer le transport du produit à un centre de réparation.

CETTE GARANTIE ÉCRITE EST LA SEULE GARANTIE FAITE PAR TOTO®. LA RÉPARATION, LE REMPLACEMENT OU TOUT AUTRE AJUSTEMENT APPROPRIÉ SELON LES TERMES DE CETTE GARANTIE EST LE SEUL RECOURS DE L'ACHETEUR INITIAL. TOTO N'EST PAS RESPONSABLE DE LA PERTE DU PRODUIT OU DE TOUT AUTRE DOMMAGE INDIRECT, SPÉCIAL OU SECONDAIRE OU DES DÉPENSES ENCOURUES PAR L'ACHETEUR INITIAL NI DE LA MAIN-D'OEUVRE OU AUTRES FRAIS ASSOCIÉS À L'INSTALLATION OU LA MANIPULATION, OU LES FRAIS DE RÉPARATION PAR DES TIERS, NI POUR TOUS AUTRES FRAIS PAS SPÉCIFIQUEMENT MENTIONNÉS. EN AUCUN CAS, LA RESPONSABILITÉ DE TOTO NE PEUT DÉPASSER LE PRIX D'ACHAT DU PRODUIT. SAUF QUAND INTERDITE PAR UNE LOI APPLICABLE, TOUTE GARANTIE SOUS-ENTENDUE, Y COMPRIS CELLE DE VENDABILITÉ OU D'APPLICATION POUR UN USAGE PARTICULIER, EST EXPRESSÉMENT REJETÉ. CERTAINES PAYS NE PERMETTENT PAS LA LIMITATION DE LA LONGUEUR D'UNE GARANTIE SOUS-ENTENDUE, OU L'EXCLUSION OU LA LIMITATION DES DOMMAGES INDIRECTS OU SECONDAIRES, IL EST DONC POSSIBLE QUE CETTE LIMITATION ET EXCLUSION NE S'APPLIQUE PAS À VOTRE CAS.

ROUGH-IN DIMENSIONS / DIMENSIONES PRELIMINARES / DIMENSIONS BRUTES

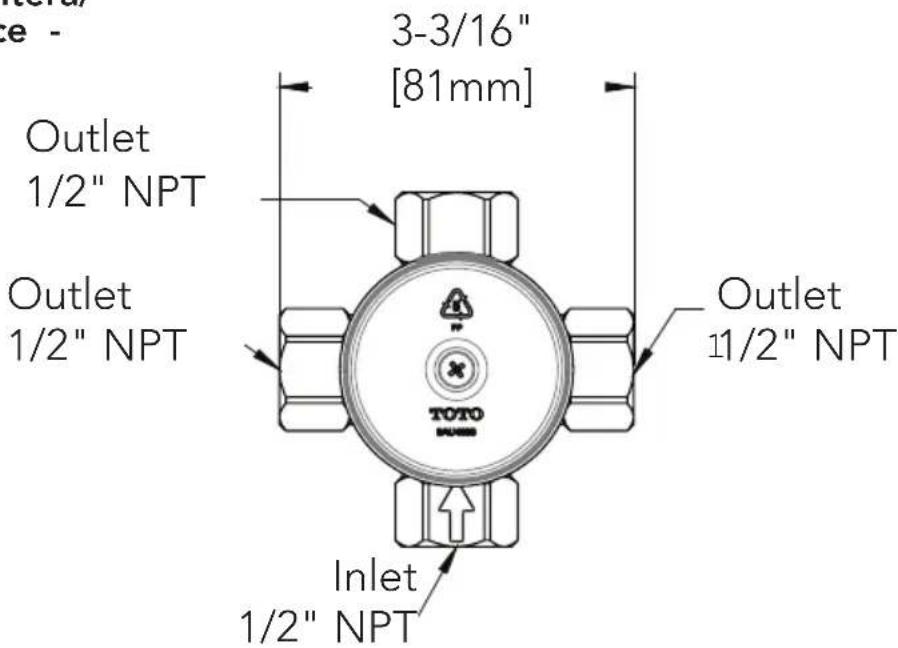

Front View/ Vista Delantera/ Vue de Face -

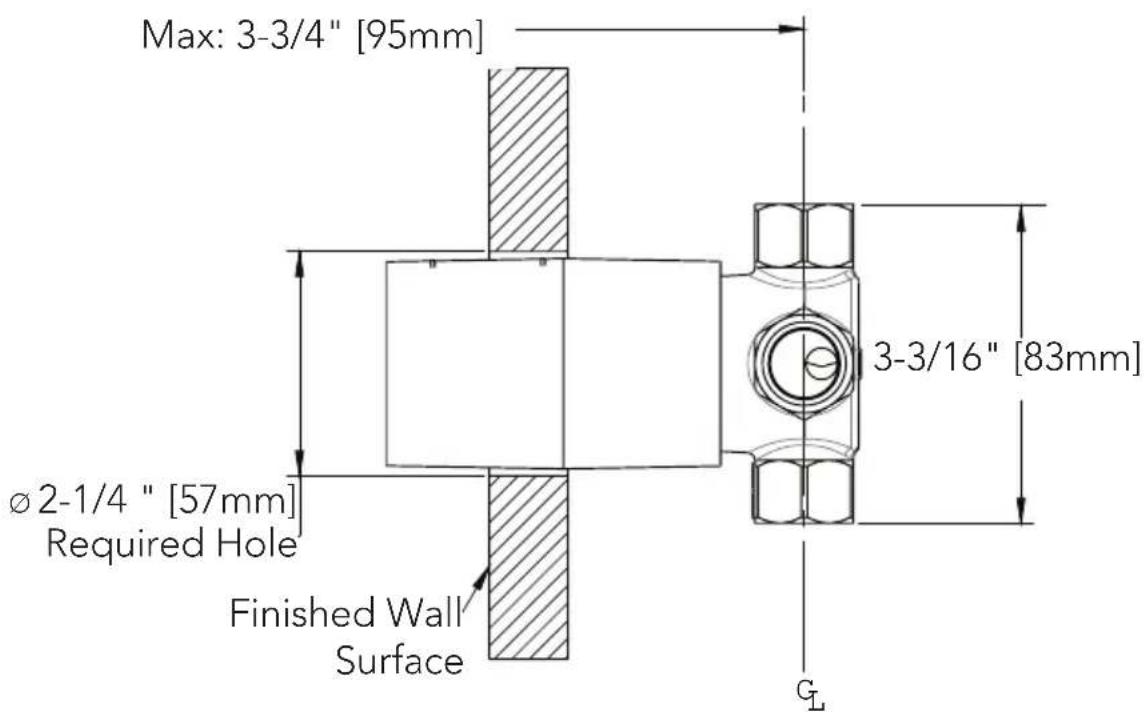

Side View/ Vista Lateral/ Vue de Côté -

Remplacement de la cartouche de la valve :

1. Retirer la garniture de la valve (voir le manuel de la garniture pour les instructions).
2. Retirez le couvercle à l'aide d'une douille de 25mm.
3. Retirez l'écrou en utilisant une douille de 27mm.
4. Retirez la cartouche de la valve à l'aide d'une pince à bec.
5. Remplacez la cartouche de la valve et réinstaller l'écrou, la couverture, et la garniture.
