MODE D'EMPLOI P250012 Progress Lighting

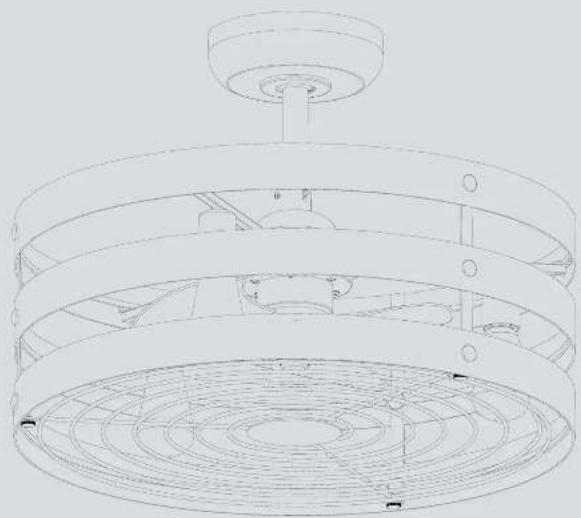

Manuel d'installation du ventilateur de plafond GULLIVER

Garantie limitée à vie
Progress Lighting garantit à l'acheteur initial que les moteurs de ventilateur sont exempts de défauts électriques ou mécaniques tant que l'acheteur initial est propriétaire du ventilateur. Les interrupteurs à chaînette, les interrupteurs inverseurs, les condensateurs et les finis métalliques sont garantis contre les défauts de matériaux ou de fabrication pendant une période d'un an à partir de la date d'achat. Le gauchissement des pales en bois ou en plastique n'est pas couvert par la présente garantie, ni la corrosion ou la détérioration du fini des ventilateurs installés à moins de seize kilomètres d'un bord de mer. Les garanties prolongées pour les produits homologués ENERGY STAR ^ peuvent s'appliquer.
Lorsqu'ils sont installés correctement et dans des conditions d'utilisation normales, les ventilateurs de plafond Progress Lighting dotés d'une source lumineuse à DEL intégrée sont garantis contre les défauts de matériaux et de fabrication causant un fonctionnement de la source lumineuse non conforme aux spécifications pendant (i) einq (5) ans à partir de la date d'achat des modules d'éclairage à DEL et des composants électriques des ventilateurs pour les résidences unifamiliales et (ii) trois (3) ans à partir de la date d'achat des modules d'éclairage à DEL et des composants électriques des ventilateurs pour les résidences multifamiliales et pour les utilisations commerciales. Les ampoules à DEL fournies par Progress Lighting ne sont assorties d'aucune autre garantie que celle du fabricant. Les ampoules autres qu'à DEL ne sont assorties d'aucune garantie.
En fournissant la preuve d'achat, l'acheteur initial peut retourner le ventilateur défectueux à son lieu d'achat pendant les 30 premiers jours afin qu'il soit remplacé. Après 30 jours, l'acheteur initial DOIT communiquer avec Progress Lighting au 864 678-1000 pour la réparation ou le remplacement du ventilateur, ce qui sera déterminé exclusivement par Progress Lighting et constituera le seul et unique recours de l'acheteur.
Frais de main-d'œuvre et d'expédition exclus. La présente garantie ne couvre pas les coûts et les frais associés à la main-d'œuvre (y compris, sans s'y limiter, les frais d'électricien) nécessaires à l'installation, au retrait ou au remplacement du ventilateur ou des pièces du ventilateur.
La présente garantie ne s'applique pas en cas de perte ou de dommage découlant (i) de l'usure normale, de l'altération ou d'un usage incorrect, abusif ou négligent ou (ii) d'une installation, d'une utilisation, d'une réparation ou d'un entretien inadéquats par l'acheteur initial ou un tiers, y compris, sans s'y limiter, une tension électrique inadéquate ou une surtension, l'utilisation de pièces ou d'accessoires inadéquats, une réparation non autorisée (effectuée ou tentée) ou l'omission d'entretenir le ventilateur.
LES GARANTIES QUI PRÉCÈDENT ÉNONCENT L'ENTIÈRE RESPONSABILITÉ DE PROGRESS LIGHTING AU CHIAPITRE DE LA GARANTIE AINSI QUE LE SEUL ET UNIQUE RECOURS DE L'ACHETEUR LIÉ À CIES PRODUITS. PROGRESS LIGHTING N'EST PAS RESPONSABLE DES DOMMAGES (Y COMPRIS LES DOMMAGES INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS) ATTRIBUABLES À LA DÉFECTUOSITÉ DU PRODUIT, QU'ILS SOIENT LIÉS À UNE VIOLATION DE LA GARANTIE, UNE VIOLATION DE CONTRAT OU AUTRE. LA PRÉSENTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS TOUTE GARANTIE DE QUALITÉ MARCHANDE, D'UTILITÉ À UNE FIN PARTICULIÈRE OU D'ABSENCE DE CONTREFAÇON.
Certains États ne permettent pas de limitation à la durée implicite d'une garantie ou d'exclusion ou de limitation des dommages accessoires ou consécutifs. Par conséquent, les limitations ci-dessus pourraient ne pas s'appliquer à vous. La présente garantie vous accorde des droits précis et peut accorder d'autres droits pouvant varier d'un État ou d'une province à l'autre.
Date d'achat ____
Magasin d'achat
N° de modèle ____
N° de série ____
N° du fournisseur 111041
CUP □
PROGRESS LIGHTING™
Règles de sécurité .... 1.
Déballage de votre ventilateur .... 2.
Installation de votre ventilateur .... 3.
Utilisation de votre émetteur 7.
Entretien de votre ventilateur 9.
Troubleshooting 10.
Specifications 11.
Table des matières
- Afin de réduire les risques de choc électrique, vous assurer que l'électricité a été coupée au disjoncteur ou au coffret à fusibles avant de commencer.
- Tout le câblage doit être conforme aux codes de l'électricité national et local. L'installation électrique doit être effectuée par un électricien agréé qualifié.
- AVERTISSEMENT : Afin de réduire les risques de choc électrique et d'incendie, ne pas utiliser ce ventilateur avec un dispositif de contrôle de la vitesse à semi-conducteur.
- AVERTISSEMENT : Afin de réduire les risques d'incendie, de choc électrique ou de blessure, installer à une boîte de sortie de courant portant la mention « Acceptable pour le support d'un ventilateur de 15,9 kg (35 lb) ou moins » et utiliser les vis de montage fournies avec la boîte de sortie de courant. La plupart des boîtes de sortie de courant couramment utilisées pour le support de luminaires ne sont pas acceptables pour le support d'un ventilateur et peuvent avoir besoin d'être remplacées. Compte tenu de la complexité de l'installation de ce ventilateur, il est fortement recommandé de faire appel à un électricien agréé qualifié.
AVERTISSEMENT AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CIOC ÉLECTRIQUE OU DE BLESSURE, INSTALLER À UNE BOÎTE DE SORTIE DE COURANT PORTANT LA MENTION ACCEPTABLE POUR LE SUPPORT DE VENTILATEUR.
- La boîte de sortie de courant et la structure de support doivent être solidement installées et en mesure de supporter de manière fiable un poids de 15,9 kg (35 lb) ou moins. N'utiliser que des boîtes de sortie homologuées cUL et portant la mention POUR SUPPORT DE VENTILATEUR.
- Le ventilateur doit être installé en prévoyant un dégagement minimal de 3.05 m (10 pi) entre le bas de la grille de protection du ventilateur et le plancher.
-
Éviter de placer des objets dans la trajectoire des pales.
-
Pour éviter les blessures ou les dommages au ventilateur ou à d'autres articles, faire preuve de prudence en travaillant à proximité du ventilateur ou en le nettoyant.
- Ne pas utiliser d'eau ou de détergent pour nettoyer le ventilateur ou les pales du ventilateur. Un linge sec ou légèrement humide convient la plupart du temps.
- Une fois les branchements électriques réalisés, les conducteurs épissés doivent être tournés vers le haut et poussés délicatement dans la boîte de sortie de courant. Les fils doivent être écartés de façon que le conducteur mis à la terre et le conducteur de mise à la terre de l'équipement soient placés du même côté de la boîte de sortie de courant.
- Les schémas électriques sont à titre de référence uniquement. Les luminaires qui ne sont pas emballés avec le ventilateur doivent être homologués cUL et porter une mention indiquant qu'ils conviennent au modèle de ventilateur que vous installez. Les interrupteurs doivent être homologués cUL pour usage général. Vous reporter aux instructions qui accompagnent les luminaires.
AVERTISSEMENT AFIN DE RÉDUIRE LES RISQUES DE BLESSURE, NE PAS PLIER LES BRAS DES PALES (AUSSI APPELÉS SUPPORTS) PENDANT OU APRES L'INSTALLATION. NE PAS INSÉRER D'OBJETS DANS LA TRAJECTOIRE DES PALES.
1. Règles de sécurité
REMARQUE LIRE ET CONSERVER TOUTES LES INSTRUCTIONS!


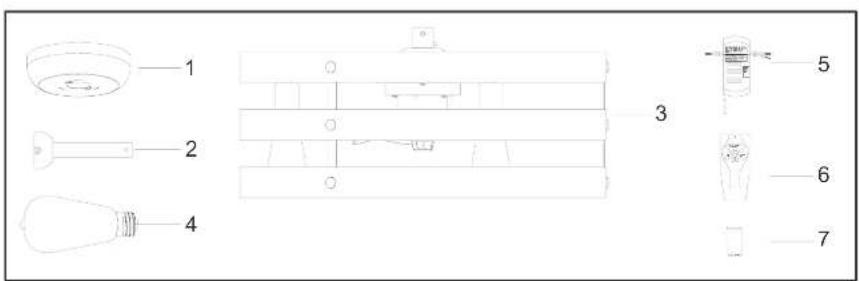

1 2 3 4 5 6 7Déballez votre ventilateur et vérifiez le contenu. Vous devriez avoir les articles suivants :
-
Monture
-
Récepteur
-
Ensemble tige/boule
-
Émetteur
-
Luminaire
-
Pile de 9 V
-
Ampoules DEL (3)

- Sac de pièces en vrae contenant :
a. Capuchons de connexion pour la quincaillerie de montage (6)
Déballage de votre ventilateur 2.
Outils requis
Tournevis cruciforme, tournevis à lame plate, clé à molette, escabeau et pince coupe-fils.
Options de montage
S'il n'y a pas de boîte de sortie de courant de montage homologuée eUL en place, lisez les instructions suivantes. Coupez l'alimentation en retirant les fusibles ou en déclenchant les disjoncteurs.

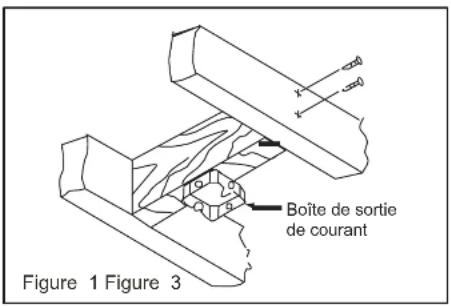

Fixez la boîte de sortie de courant directement sur la structure de la bâtisse. Utilisez des attaches et des matériaux de construction appropriés. La boîte de sortie de courant et son support doivent pouvoir supporter le plein poids du ventilateur en mouvement (au moins 35 lb). N'utilisez pas de boîte de sortie de courant en plastique.
AVERTISSEMENT
AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURE, INSTALLER LE VENTILATEUR UNIQUEMENT SUR UNE BOÎTE DE SORTIE DE COURANT PORTANT LA MENTION « ACCEPTABLE POUR LE SUPPORT DE VENTILATEUR » ET UTILISER LES VIS DE MONTAGE FOURNIES AVEC LA BOÎTE DE SORTIE DE COURANT. LA PLUPART DES BOÎTES DE SORTIE COURAMMENT UTILISÉES POUR LE SUPPORT DE LUMINAIRES NE SONT PAS ACCEPTABLES POUR LE SUPPORT D'UN VENTILATEUR ET PEUVENT AVOIR BESOIN D'ÊTRE REMPLACÉES. VEUILLEZ CONSULTER UN ÉLECTRICIEN QUALIFIÉ EN CAS DE DOUTE.


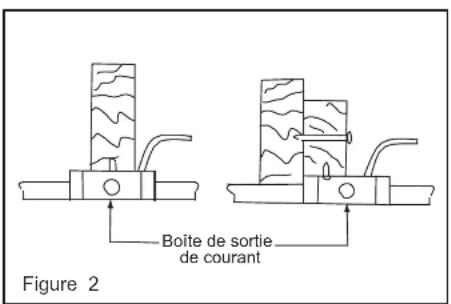

Figure 2 Boîte de sortie de courant


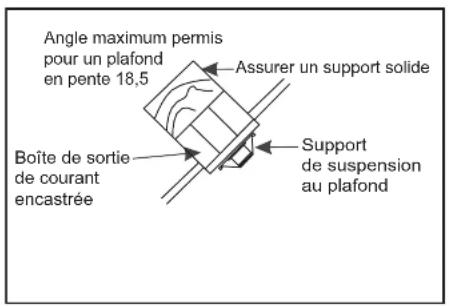

Angle maximum permis pour un plafond en pente 18,5 Assurer un support solide Boîte de sortie de courant encastrée Support de suspension au plafondRemarque : En cas d'installation contre un plafond très incliné, vous pourriez avoir besoin d'une tige plus longue pour maintenir le dégagement adéquat.
3. Installation de votre ventilateur
Suspension du ventilateur
N'OUBLIEZ PAS de couper l'alimentation électrique. Suivez les étapes ci-dessous pour suspendre correctement votre ventilateur :

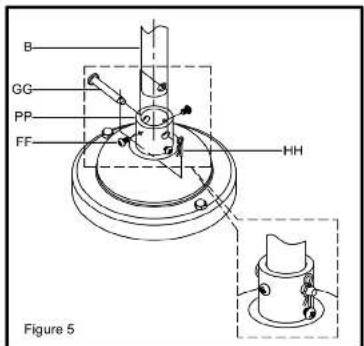

Étape 1. Insérez l'extrémité de la tige de suspension (B) à travers le connecteur (PP), alignez les deux trous de la tige de suspension (B) et du connecteur (PP). (Fig. 5)
Étape 2. Insérez une goupille de douille (GG) dans les deux trous de la tige de suspension (B) et du connecteur (PP). (Fig.5)
Étape 3. Insérez la goupille en forme de R (HH) dans le trou situé près de l'extrémité de la goupille de douille (GG), jusqu'à ce qu'elle s'enclenche en position verrouillée. (Fig.5)
Étape 4. Installez la vis (FF) sur le connecteur (PP) et assurez-vous qu'elle est serrée. (Fig.5)
Étape 6. Insérez la tige de suspension (B) dans la boule de suspension (J), puis insérez une goupille de douille (L) dans le trou de la tige de suspension (B). (Fig. 6)
Étape 7. Insérez la goupille de douille dans la rainure de la boule de suspension (J) jusqu'à ce qu'elle s'enclenche en position verrouillée. (Fig. 6)

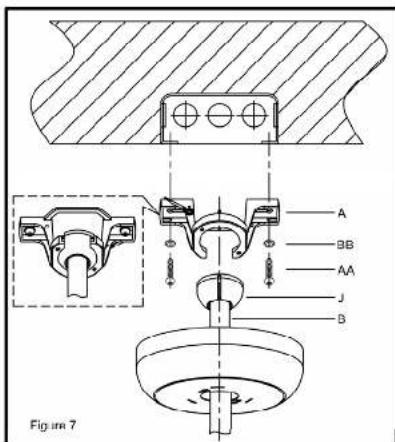

Étape 8. Installez le support de suspension (A) sur la boîte de sortie de courant à l'aide de la rondelle et des vis fournies avec la boîte de sortie de courant. (Fig. 7)

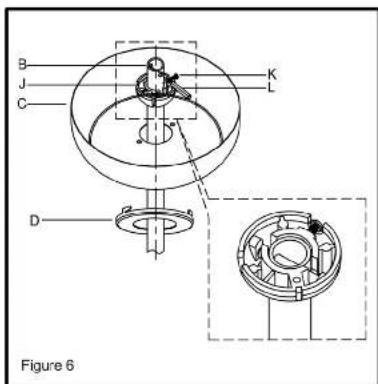

Étape 9. Placez la boule de suspension (J) à travers le côté ouvert du support de fixation au plafond, puis insérez la boule de suspension dans la rainure du support de fixation au plafond.
AVERTISSEMENT : Afin d'éviter un possible choc électrique, assurez-vous de couper l'alimentation électrique au coffret à fusibles principal avant de procéder au câblage.

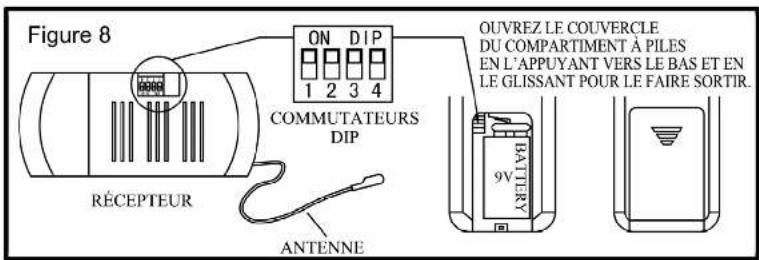

COMMUTATEUR DE CODE : Les codes sont établis en poussant les commutateurs DIP vers le haut ou le bas. Il est essentiel d'utiliser exactement le même code pour l'émetteur et le récepteur, sinon la télécommande ne fonctionnera pas. Veuillez noter que le commutateur de code vous permettra d'utiliser une seconde télécommande séparément. Par exemple, si vous avez deux ventilateurs de plafond et 2 télécommandes, établissez 2 codes différents pour chaque ensemble d'émetteur/récepteur. Ceci signifie que vous pouvez utiliser chaque ventilateur séparément. Votre télécommande est prête à être utilisée après l'installation de la pile. (Fig. 8)
Étape 1. Branchements électriques du moteur du ventilateur au récepteur: Branchez le fil noir du ventilateur au fil noir portant la mention « TO MOTOR L (AU MOTEUR L) ». Branchez le fil blanc du ventilateur au fil blanc du récepteur portant la mention « TO MOTOR N (AU MOTEUR N) » Branchez le fil bleu du ventilateur au fil bleu du récepteur. Consolidez les branchements des fils à l'aide des capuchons de connexion en plastique fournis. (Fig. 9)
Étape 2. Branchements électriques du récepteur aux fils d'alimentation de la maison : Branchez le fil noir (sous tension) du plafond au fil noir du récepteur marqué « AC in L ». Branchez le fil blanc (neutre) du plafond au fil blanc du récepteur marqué « AC in N ». Consolidez les branchements à l'aide des capuchons de connexion en plastique fournis. (Fig. 9)
Étape 3. Si votre boîte de sortie de courant est munie d'un fil de mise à la terre (vert ou cuivre nu), branchez-le aux fils de mise à la terre du
Installation de la monture :
Étape 1. Alignez les rainures de verrouillage de la monture (C) avec les deux vis (FF) du support de fixation (A). Poussez vers le haut pour engager les vis dans les rainures et verrouiller en place. (Fig. 12)
Étape 2. Tournez le couvercle en métal (D) dans le sens des aiguilles d'une montre pour le verrouiller au bas de la monture. (Fig. 12)
Installation de la grille en métal et des ampoules :

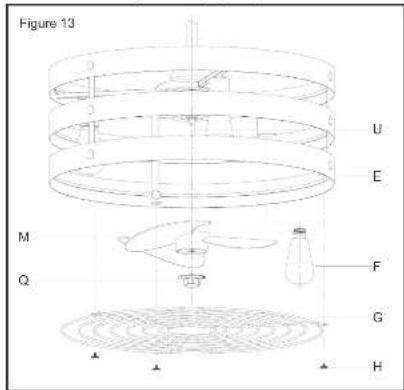

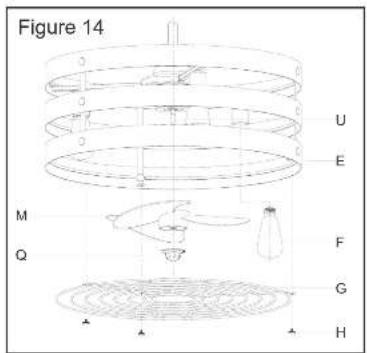

Étape 1. Insérez les pales du ventilateur (M) sur l'arbre (U), placez l'écrou de blocage (Q) sur l'arbre du ventilateur, une fois que les pales (M) sont installées. (Fig. 13)
Étape 2. Vissez les ampoules (F) dans les douilles du luminaire. (Fig. 13)
Étape 3. Alignez les rainures de verrouillage de la grille en métal (G) avec trois vis moletées (H) du luminaire (E). Poussez vers le haut pour engager les vis dans les rainures et verrouiller en place. (Fig. 13)

FONCTIONS DE L'ÉMETTEUR :
OFF : Éteint le ventilateur de plafond.
HI : Règle le ventilateur à la vitesse élevée.
MED : Règle le ventilateur à la vitesse moyenne.
LOW : Règle le ventilateur à la vitesse faible.
LUMIÈRE : ON/OFF (MARCHE/ARRÊT)-
Appuyez et relâchez immédiatement pour allumer et éteindre la lumière.
DIMMER (GRADATEUR) (le cas échéant-Appuyez et maintenez appuyé le gradateur ou augmentez la luminosité.

de l'émetteur avec deux vis.
7. Utilisation de votre émetteur
Le sélecteur d'inversion est situé sur le boîtier du moteur. Faites glisser le sélecteur vers la gauche pour un fonctionnement par température chaude. Faites glisser le sélecteur vers la droite pour un fonctionnement par température froide. (Fig. 13)
REMARQUE : Attendez que le ventilateur se soit immobilisé avant de changer le réglage du sélecteur.
Les réglages de vitesse pour la température chaude ou froide dépendent de facteurs tels que la taille de la pièce, la hauteur du plafond, le nombre de ventilateurs, etc.

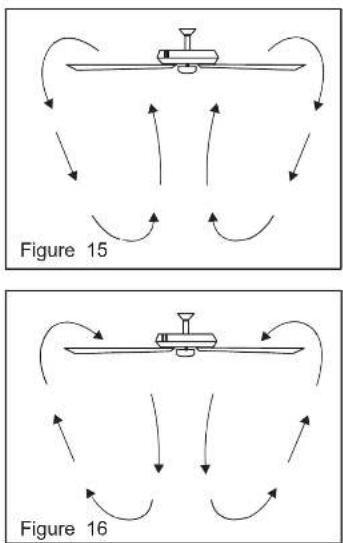

Température chaude : (marche avant) Une circulation d'air vers le bas crée un effet refroidissant, comme illustré à la Figure 14. Cela vous permet de régler votre climatiseur à une température plus élevée sans perte de confort.
Température froide : (marche arrière) Une circulation d'air vers le haut pousse l'air chaud du plafond vers le bas, comme illustré à la Figure 15. Cela vous permet de régler votre chauffage à une température plus basse sans perte de confort.

Désassemblage de votre ventilateur
Ce ventilateur est vendu avec des pales et un protecteur avant préassemblés pour vous faciliter l'installation. Assurez-vous que toutes les vis sont bien serrées.
Utilisez un chiffon ou plumeau non pelucheux légèrement humide pour enlever la poussière sur les pales.
Voici quelques suggestions pour vous aider à entretenir votre ventilateur
- Le mouvement naturel du ventilateur peut provoquer le desserrement de quelques branchements. Inspectez les branchements, les supports et les fixations des pales deux fois par année. Assurez-vous qu'ils sont bien serrés et solides. (Il n'est pas nécessaire de retirer le ventilateur du plafond.)
-
Nettoyez régulièrement votre ventilateur pour préserver son apparence neuve au fil des années. Pour éviter d'égratigner le fini, utilisez seulement une brosse douce ou un chiffon non pelucheux. Le placage est scellé avec de la laque afin de minimiser la décoloration et le ternissement. N'utilisez pas d'eau lorsque vous nettoyez le ventilateur. Vous pourriez ainsi endommager le moteur ou le bois, et possiblement causer un choc électrique.
-
Couvrez les petites égratignures en appliquant une mince couche de cirage.
- Il n'est pas nécessaire de lubrifier votre ventilateur. Le moteur est pourvu de roulements lubrifiés de façon permanente.
IMPORTANT S'ASSURER QUE L'ALIMENTATION EST COUPÉE AU PANNEAU ÉLECTRIQUE AVANT DE TENTER DE FAIRE UNE RÉPARATION. SE REPORTER À LA SECTION « BRANCHIEMENTS ÉLECTRIQUES ».
9. Entretien de votre ventilate
Problème Solution
Le ventilateur ne démarre pas.
-
Vérifiez les fusibles ou les disjoncteurs du circuit.
-
Vérifiez les branchements des fils d'alimentation au ventilateur ainsi que les branchements des fils de l'interrupteur dans le boîtier de l'interrupteur. ATTENTION : Assurez-vous que l'alimentation principale est coupée.
-
Assurez-vous que les commutateurs DIP de l'émetteur et du récepteur sont réglés à la même fréquence.
-
Vérifiez la pile de l'émetteur.
Le ventilateur fait du bruit.
-
Assurez-vous que toutes les vis du boîtier du moteur sont bien serrées.
-
Assurez-vous que les capuchons de connexion ne se frottent pas les uns contre les autres ou contre les parois du boîtier de l'interrupteur. ATTENTION : Assurez-vous que l'alimentation principale est coupée.
-
Prévoyez une période de « rodage » de 24 h. La plupart des bruits associés à un ventilateur neuf disparaissent pendant cette période.
-
Vérifiez également si l'ampoule est bien vissée.
-
Certains moteurs de ventilateurs sont sensibles aux signaux provenant de variateurs de vitesse à semi-conducteur. Si vous avez installé ce type de commande, choisissez et installez un autre type de commande.
-
Assurez-vous que la monture supérieure se trouve à courte distance du plafond. Elle ne doit pas toucher le plafond.
Mauvais fonctionnement de la télécommande
- Ne reliez pas le ventilateur à un ou des variateurs de vitesse fixé(s) au mur.
- Assurez-vous que les commutateurs DIP sont réglés correctement.
Dépannage 10.
| Taille | Vitesse | Volts | Consommation électrique du ventilateur (sans éclairage) en WATTS | Débit d'air en PCM | Efficacité du débit d'air (plus élevé est préférable) en PCM/WATTS | Poids net | Poids brut | Pieds cubes |
| 35,56 cm | Faible | 120 | 22,93 873,41 | 38,01 | 11,24 kg (24,8 lb). | 13,04 kg (28,76 lb) | 5,89 pi ^3 | |
| Moyenne | 31,95 1099,56 | 34,41 | ||||||
| Élevée | 39,05 1297,28 | 32,99 | ||||||
Ces mesures sont approximatives. Elles ne comprennent pas l'intensité de courant et la puissance électrique utilisées par l'éclairage.
