F4CW36S1 - Hotte de cuisine Fulgor Milano - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil F4CW36S1 Fulgor Milano au format PDF.
| Type de produit | Hotte de cuisine |
| Marque | Fulgor Milano |
| Modèle | F4CW36S1 |
| Matériau principal | Acier inoxydable brossé |
| Type d'installation | Mural avec cheminée |
| Débit d'air maximal | 800 m³/h |
| Nombre de vitesses | 4 (dont 4 temporaire) |
| Éclairage | Spots LED |
| Type de commande | Électronique à touches |
| Fonction Timer | Arrêt automatique après 15 minutes |
| Alarme filtre | Oui, après 30 heures d'utilisation |
| Mode d'évacuation | Aspirante (extérieure) ou filtrante (recyclage) avec filtre à charbon optionnel |
| Filtres métalliques anti-graisse | Lavables (lave-vaisselle possible à 55°C max) |
| Filtre à charbon actif | Remplacement tous les 3 à 4 mois (en option) |
| Nettoyage externe | Chiffon doux et détergent neutre, serviettes Magic Steel recommandées |
| Nettoyage des filtres métalliques | Trempage dans eau bouillante avec produit vaisselle, rinçage et séchage |
| Sécurité électrique | Mise à la terre obligatoire, déconnexion par interrupteur général |
| Distance minimale de montage | Entre la surface de cuisson et la hotte : suivre les recommandations du fabricant (max 890 mm) |
| Alimentation électrique | Voir plaque signalétique à l'intérieur de la hotte |
| Poids | Non communiqué |
| Garantie | Contactez le revendeur ou un centre agréé |
| Réparabilité | Pièces de rechange originales exigées |
| Élimination en fin de vie | DEEE, ne pas jeter avec les ordures ménagères |
FOIRE AUX QUESTIONS - F4CW36S1 Fulgor Milano
Questions des utilisateurs sur F4CW36S1 Fulgor Milano
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte de cuisine au format PDF gratuitement ! Retrouvez votre notice F4CW36S1 - Fulgor Milano et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil F4CW36S1 de la marque Fulgor Milano.
MODE D'EMPLOI F4CW36S1 Fulgor Milano

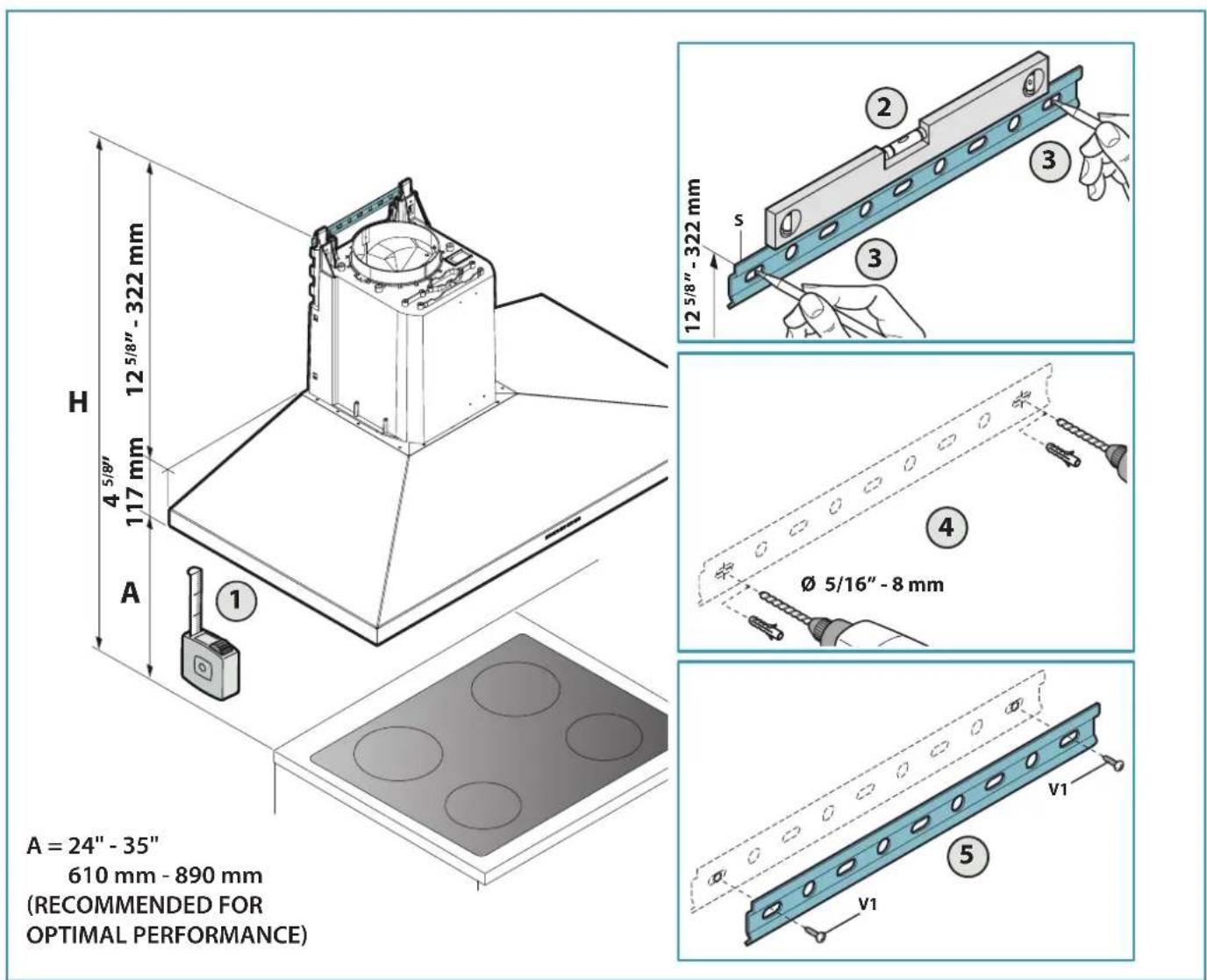

FR - Mesures pour installation
La hauteur de montage recommandee entre la surface de cuisson et la partie inférieure de la hotte est indiquée par le « A » dans le dessin ci-dessous. Il est recommandé d'installer la hotte dans cette plage pour optimiser sa performance. Il est recommandé de ne pas dépasser les 890 mm (35 po) pour la dimension « A», car les hottes montées à une distance au-dessus peuvent être difficues à atteindre pour les utilisateurs de hauteur moyenne, et cela diminuera leur performance et efficacité. Les hottes montées en-dessous de la mesure inférieure de la recommendation « A » pouraient s'abimer par la chaleur et désenter un risque d'incendie, ce qui annulerait toute réclamation de garantie attribuable à la position de montage inférieure. Le cas échéant, reportez-vous également aux recommandations du fabricant de l'appareil de cuisson en ce qui a trait au dégagement en hauteur et respectez les codes du batiment et de prévention des incendies nationaux et locaux qui remplacent toutes les recommandations stipulées dans le pré sent document.

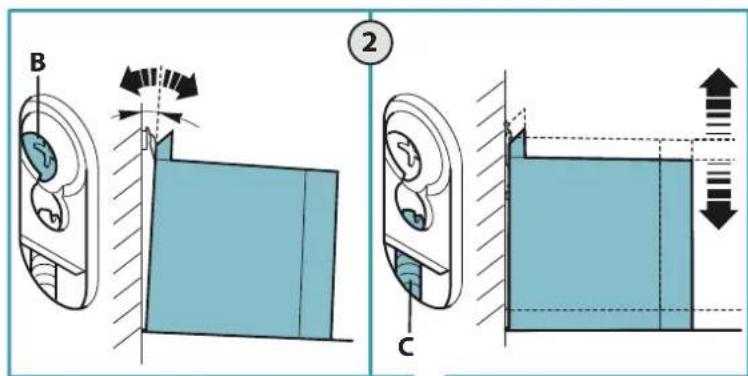

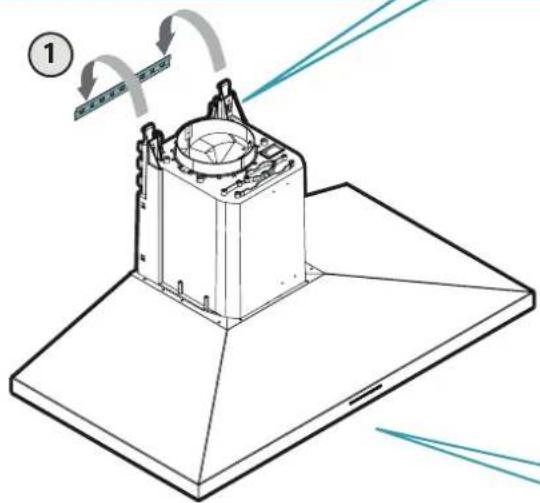

EN-Hood fastening (1)
FR - Fixation de la hotte (1)
ES - Fijacion de la campana (1)
1

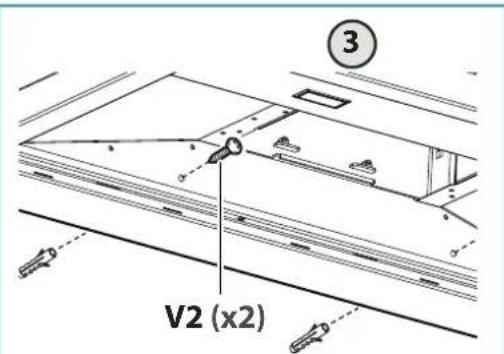

EN - Mandatory safety screws.
FR - Vis de sécurité obligatoires.
ES - Tornillos de seguidad obligatorios.

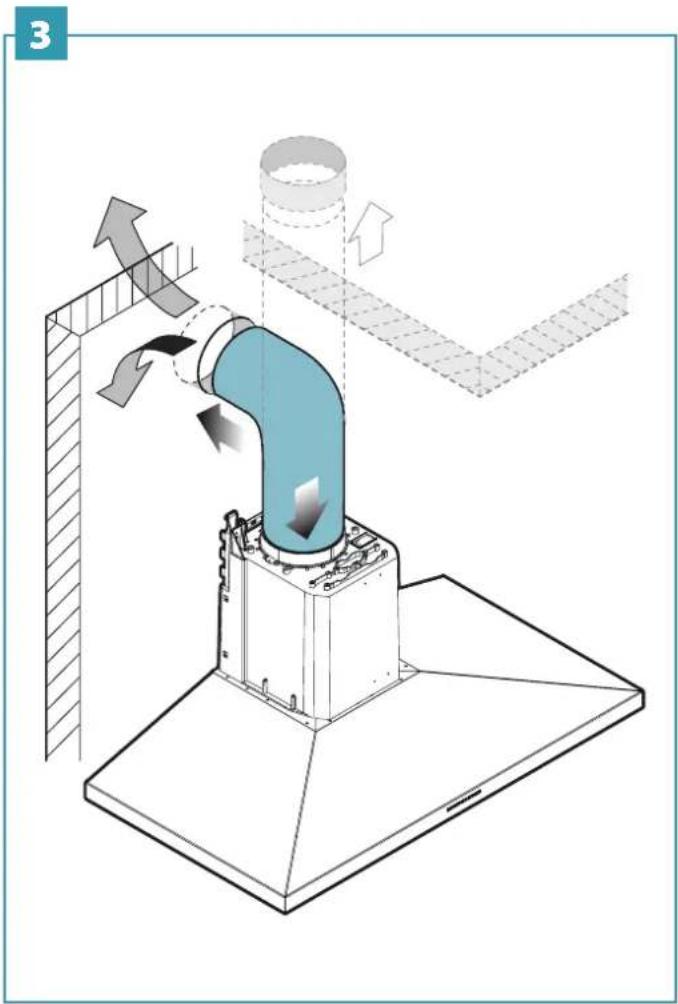

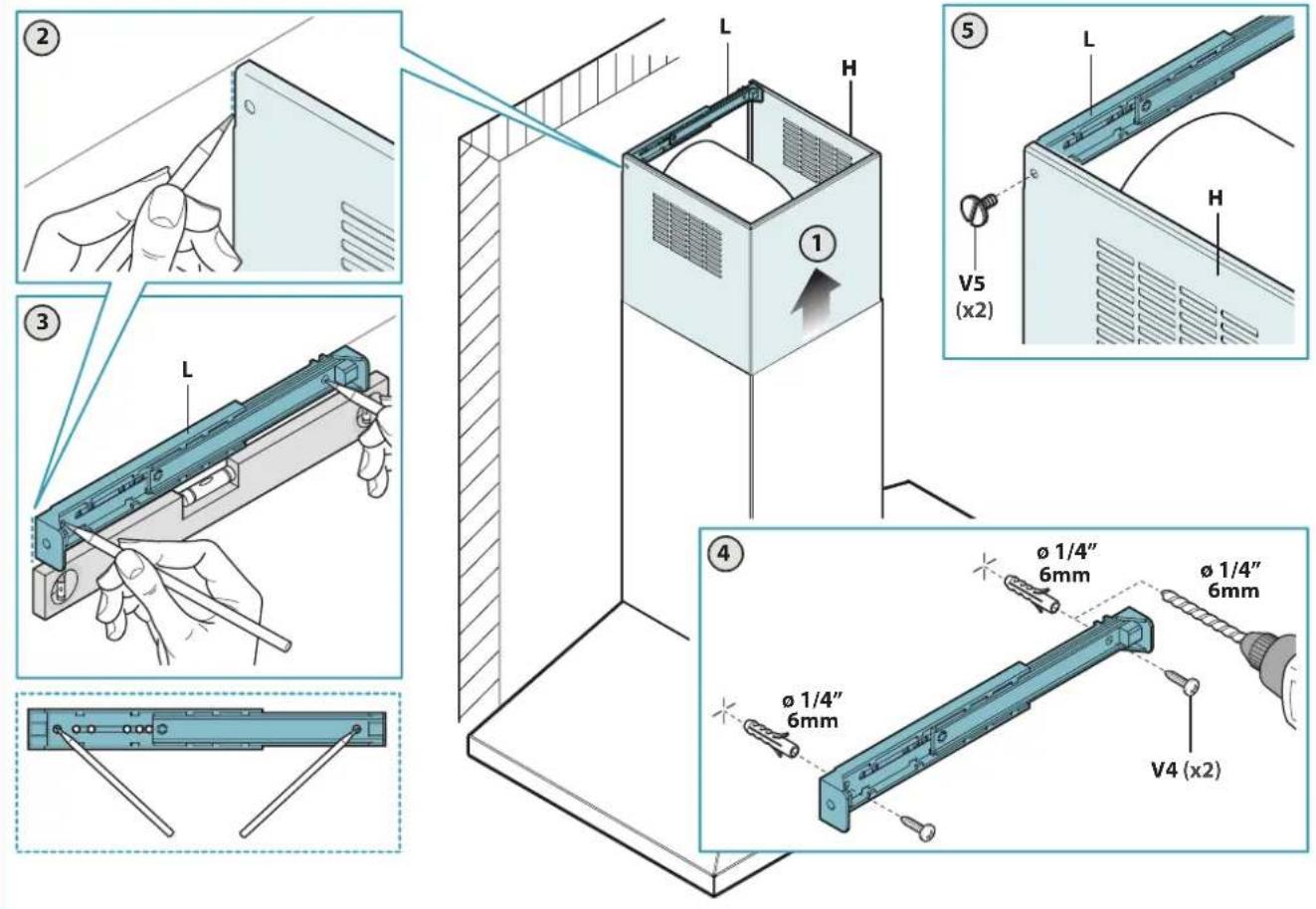

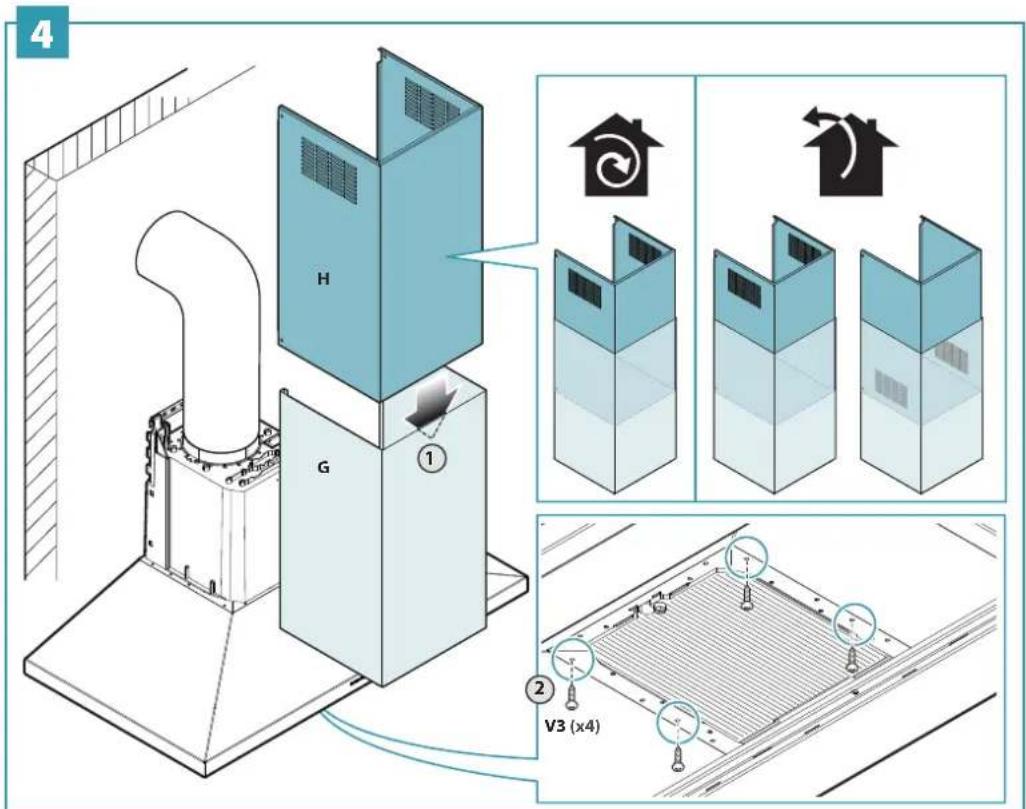

EN - Flue assembly.
FR - Montage de la cheminée.
ES - Montaje de la chimenea.
5

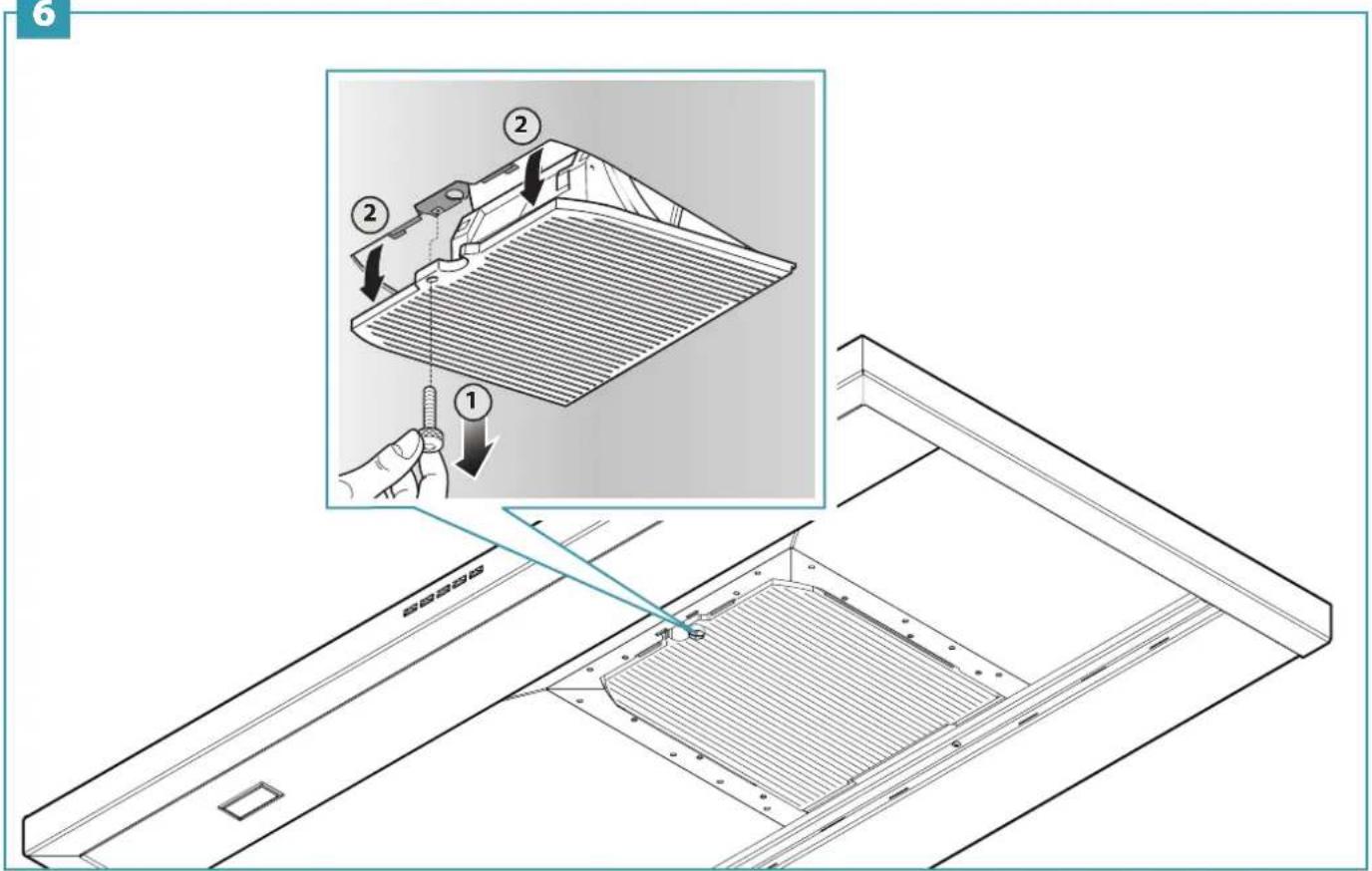

EN - Optional filter assembly FR - Montage du filtré en option ES - Montaje del filtró(optional
6
SAFETYINSTRUCTIONS
ANDWARNINGS
Le travail d'installation doit être effectué par des installateurs compétents et qualifiés, conformément aux indications du pré-sent manuel et en respectant les normes en vigueur.
Si le cable d'alimentation ou d'autres composants sont endommages, la hotte NE doit PAS être utilisée : débrancher la hotte de l'alimentation électrique et contacter le revendeur ou un Centre d'Assistance technique agrée pour la réparation.
Ne pas modifier la structure électrique, mécanique et fonctionnelle de l'appareil.
Ne pas tenter d'effectuer soi-même des réparations ou des remplacements : les interventions effectuees par des personnes non compétentes et non qualifiées peuvent provoquer des dommages, évientuèlement très graves, à des choses et/ou à des personnes, non couverts par la garantie du Fabricant.
MISES EN GARDE POUR L'INSTALLATEUR
SECURITE TECHNIQUE
Avant d'instructor la hotte, contrcler l'integrité et la fonctionnalité de chaque partie : en cas de constatation d'anomalies, ne pas proceder à l'installation et contacter le Re- vendeur.
En cas de constatation d'un dernier esthétique, la hotte NE doit PAS être installée; la remettre dans son emballage d'origine et contacter le Revendeur.
Après son installation, aucune réclamation ne sera acceptée pour des défauts esthétiques.

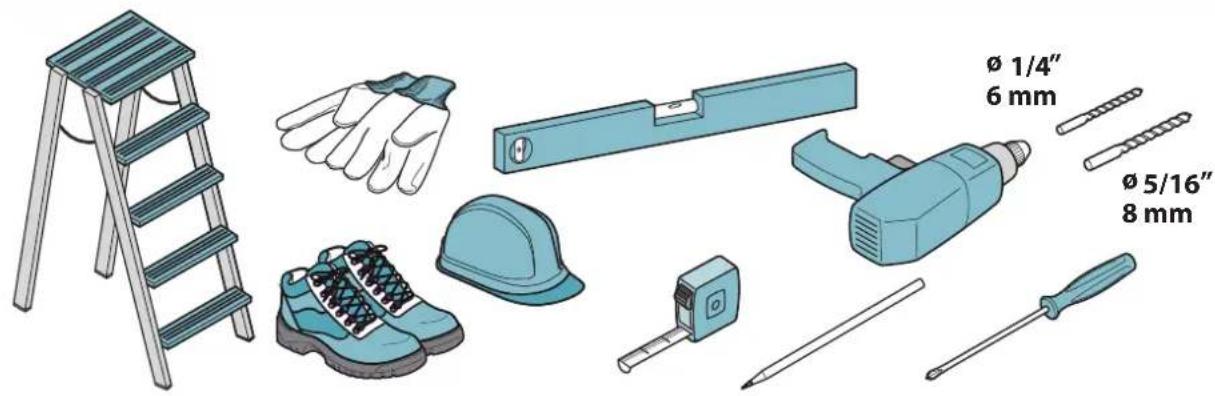

Pendant l'installation, toujours utiliser des équipements de protection individuelle (ex.: des chaussures de sécurité) et adopter un comportement prudent et correct.
Le kit de fixation (vis et chevilles) fourni avec la hotter est utilisable uniquement sur des murs en maconnerie : s'il faut installer la hotter sur des murs de matériel的不同, évaluer d'autres systèmes de fixation en tenant compte de la résistance du mur et du poids de la hotter (indiqué à la page 2).
Tenir compte du fait que l'installation avec des systèmes de fixation différents de ceux fournis ou non conformes peut composer des risques de nature électrique et de tenue mécanique.
Ne pas installer la hotte à l'extérieur et ne pas l'exposer à des agents atmosphériques (pluie, vent, etc.).
SECURITE ÉLECTRIQUE
Le circuit electrique, auquel est reliée la hotte, doit etre aux normes et muni d'un raccordement a la terre, conformement aux normes de securite du pays d'utilisation; il doit en outre etre conforme aux normes européennes sur l'antiparasite radio.
Avant d'installer la hotte, s'assurer que la tension du secteur correspond à cette reportée sur la plaque qui se trouve à l'intérieur de la hotte.
La prise utilisée pour le branchement électrique doit être facilement accessible avec l'appareil installé : si cela n'était pas possible, prévoir un interrupteur général pour déconnecter la hotte en cas de besoin.
Toute modification de l'installation électrique devra etre uniquement effectuée par un electricien qualifie.
La longueur maximum de la vis de fixation de la cheminée (fournie par le fabricant) est de 13~mm . L'utilisation de vis non conformes avec les Presents instructions peut composer des risques de nature électrique.
En cas de dysfonctionnements de l'appareil, ne pastenter de résoudre personnellement le problème, mais contacter le revendeur ou un Centre d'Assistance agrée pour la réparation.
Pendant l'installation de la hotte, débrancher l'appareil en retardant la prise ou en agissant sur l'interrupteur général.
SECURITE ÉVACUATION DES FUMÉES
Ne pas raccorder l'appareil aux conduits d'évacuation des fumées produites par la combustion (par ex. chaudières, cheminées, etc.)
Avant l'installation de la hotte, s'assurer que toutes les normes en vigueur sur l'évacuation de l'air à l'extérieur de la piece sont respectées.
MISES EN GARDE POUR L'UTILISATEUR
! Ces mises en garde ont ete redigees pour voite sccurite et pour celle d'autrui, nos yous prions donc de dire attentiontmttes les parties de ce manuel avant d'utiliser I'appareil ou de le nettoyer.
Le fabricant décline toute responsabilité pour d'eventuels dommages, directs ou indirects, pouvant être causés aux personnes, aux choses et aux animaux domestiques, suite au non-respect des mises en garde de sécurité indiquées dans ce manuel.
Il est très important que ce manuel d'instructions soit conservé avec l'appareil pour toute consultation future.
Si l'appareil avait etre vendu ou transfere a une autre personne, s'assurer que le manuel soit remis avec celui-ci, de maniere a ce que le nouvel utiliseur puisse connaître le fonctionnement de la hotte et des mises en garde relatives.
Après l'installation des hottes en acier inox, il est nécessaire d'effectuer le nettoyage de celles-ci pour restirer les résidus de colle de la protection et les taches eventuelles de graisse et d'huile qui, si on ne les enleve pas, peuvent etre cause de détérioration irréversible de la surface de la hotte. Pour cette opération, le fabricant conseille d'utiliser les serviettes fournies, disponibles même à l'achat.
Exiger des pieces de rechange originales.
DESTINATION D'UTILISATION
L'appareil est destiné, seulement et exclusivement, pour l'aspiration de fumées générées par la cuisson d'aliments en milieu domestique, non professionnel: toute autre utilisation différente de celle-ci est impropre et peut provoquer des dommages à des personnes, choses et animaux domestiques, et dégage le Fabricant de toute responsabilité.
L'appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou depourvues d'expérience ou de connaissances nécessaires, pourvu qu'ils soient sous surveillance ou bien après qu'ils aient reçu les instructions relatives à une'utilisation sure de l'appareil et qu'ils aient compris les dangers correspondants.
Les enfants ne doivent pas journé avec l'appareil. Le nettoyage et la maintenance destinés à être effectués par l'utilisateur ne doivent pas été effectuels par des enfants sans surveillance.
MISES EN GARDE POUR L'UTILISATION ET LE NETTOYAGE
Avant de procéder à toute opération de nettoyage ou d'entretien, désactiver l'appareil en enlevant la fiche ou en agissant sur l'interrupteur général.
Ne pas utiliser la hotte avec les mains mouillées ou les pieds nus.
Contrôler toujours que toutes les parties électriques (lumières, aspirateur) soient éteintes lorsque l'apparil n'est pas utilisé.
Le poids maximum total d'eventuels objets positionnées ou suspendus (ou c'est prévu) sur la hotte ne doit pas dépasser 1,5 kg.
Contrôler les friteuses pendant l'utilisation : l'huile surchauffée pourrait s'enflammer.
Ne pas allumer de flammes hues sous la hotte.
Ne pas cuisiner avec une flamme rue sous la hotte.
Ne jamais utiliser la hotter sans les filtres métalliques anti-graisse ; dans ce cas, laGRAISSE et la saleté se déposeraient dans l'appareil et compromettrait son fonctionnement.
Des parties accessibles de la hotte peuvent etre chaudes si elles sont utilisées avec des apparciels de cuisson.
Ne pas effectuer d'opérations de nettoyage si des parties de la hotte sont encore chaudes.
Si le nettoyage n'est pas mené conformément aux modalités et avec les produits indiqués dans le present manuel, un risque d'incendie est possible.
Couper l'interrupteur général si l'appareil n'est pas utilisé pendant de longues périodes.
En cas d'utilisation simultanée avec autres éléments (chaudières, poèles, chéminées, etc.) alimentés au gaz ou avec autres combustibles, pourvoir à une ventilation ajustée du local où s'effectue l'aspiration de la fumée, conformément aux normes en vigueur.
INSTALLATION
partie réservée uniquement à un personnel qualifié
Avant d'effectuer l'installation de la hotte, dire attentivement le chap. CONSIGNES DE SECURITE ET MISES EN G
CARACTERISTIQUES TECHNIQUES
Les données techniques de l'appareil sont reportées sur des étiquettes placées à l'intérieur de la hotte.
POSITIONNEMENT
La distance minimum entre la partie la plus haute de l'appareil de cuisson et la partie la plus basse de la hotte de cuisine est indiquée dans les instructions de montage.
Si les instructions de la table de cuisson au gaz spécifique une distance supérieure, il faut en tener compte.
Ne pas installer la hotter à l'extérieur et ne pas l'exposer à des agents atmosphériques (plue, vent, etc.).
BRANCHEMENT ÉLECTRIQUE
(partie réservée uniquement à un personnel qualifié)
Avant d'effectuer toute opération sur la hotte, débrancher l'appareil du réseau électrique.
Veiller à ce que les fils électriques à l'intérieur de la hotte ne soient pas débranchés ou coupés :
Dans le cas contraire, contacter le Centre d'Assistance le plus proche.
Pour le raccordement électrique contacter un personnel qualifié. Le raccordement doit être effectué conformément aux dispositions de lois en vigueur.
Avant de raccorder la hotte au reseau electrique, contrcler que:
- la tension du secteur corresponde à celle reportée sur la plaque des données qui se trouve à l'intérieur de la hotte;
- le circuit electrique soit aux normes et puisse supporter la charge de l'appareil (voir la plaque des caractéristiques techniques située à l'intérieur de la hotte);
- la fiche et le cable d'alimentation ne rentrent pas en contact avec des températures supérieures à 158°F (70°C);
- l'installation d'alimentation soit munie d'un raccordement à la terre efficace et correct, conformément aux normes en vigueur;
- la prise utilisée pour le branchement soit facilement accessible, une fois la hotte installee.
En cas d:
- appeareils équipés d'un cable sans fiche : la fiche à utiliser doit être du type « normalisé ». Les fils doivent être raccordés de la manière suivante : le fil jaune-vert doit pour la mise à la terre, le fil bleu pour le neutre et le fil marron pour la phase.
La fiche doit être raccordée à une prise de sécurité adequate.
- appeareil fixe depourvu de cable d'alimentation et de fiche ou d'un autre dispositif qui assure la déconnexion du réseau, avec une distance d'ouverture des contacts permettant la déconnexion complète dans les conditions de la catégorie de surtension III.
Ces dispositifs de déconnexion doivent être prévus dans le réseau d'alimentation conformément aux régles d'installation.
Le cable de terre jaune/vert ne doit pas etre interrompu par l'interrupteur.
Le Fabricant décline toute responsabilité si les normes de sécurité ne sont pas respectées.
ÉVACUATION DES FUMÉES
HOTTE A ÉVACUATION EXTERIEURE (ASPIRANTE)
Dans cette version, les fumées et les vapeurs sont envoyées vers l'extérieur à travers un tuyau d'évacuation. À cette fin, le raccord de sortie de la hotte doit être raccordé par un tuyau à une sortie extérieure.
Le tuyau de sortie doit avoir :
- un diamètre égal ou supérieur à celui du racord de la hotte.
- une légère inclinaison vers le bas (chute) dans les tronçons horizon-taux pour éviter que la condensation ne reflue dans le moteur.
-
un nombre de coudes réduit au minimum (pas plus de 3)
-
une longueur de conduit réduite au minimum pour éviter toute vibration et réduire la capacité aspirante de la hotte.
Il est nécessaire d'isoler la tuyauterie si elle passe par des endroits non chauffés.

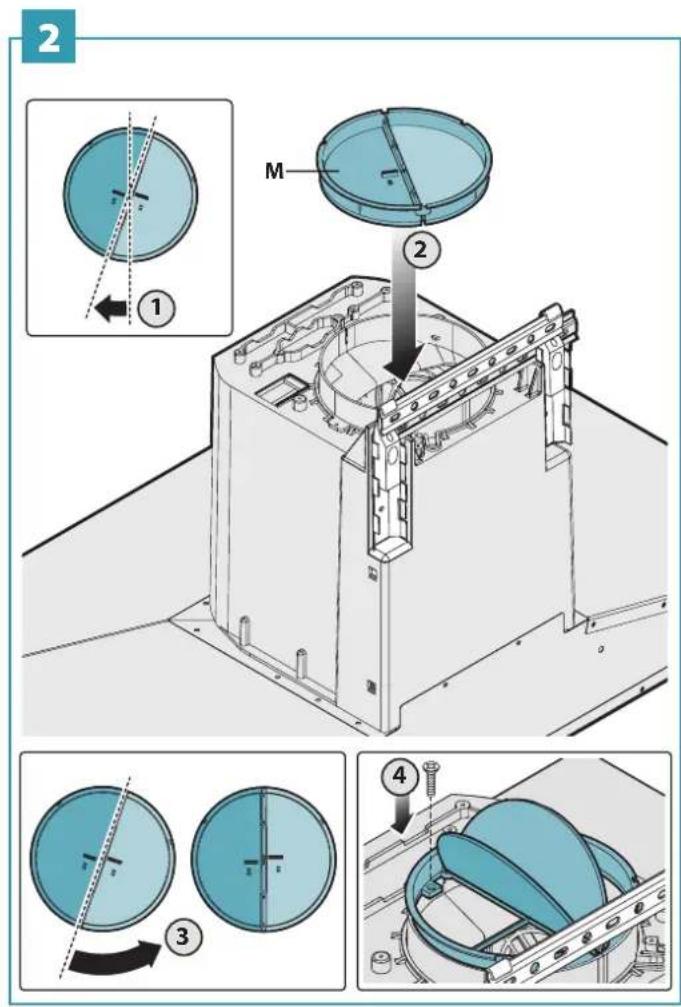

Pour empêcher les retours d'air de l'extérieur, un clapet de non retour est installé en présence des moteurs avec 800m^2/h ou supérieurs.
HOTTE A RECIRCULATION INTÉRIEURE (FILTRANTE)
Dans cette version, l'air passée à travers les filtres au charbon actif pour être purifié et est recyclé dans la piece.
Contrcler que les filtres au charbon actif soient montes sur la hotte, sinon les appliquer comme indique dans
les instructions de montage.
Dans cette version, le clapet de non return ne doit pas etre monté : le retirer s'il est present sur le raccord de sortie de d'air du moteur.
INSTRUCTIONS DE MONTAGE
partie réservée uniquement à un personnel qualifié
La hotte peut etre installee selon diverses configurations. Les phases de montage generiques valent pour toutes les installations; par contre, la ou il est specifie, suive les s correspondant a la configuration deseiree.
FONCTIONNEMENT
QUAND FAUT-IL ALLUMER LA HOTTE?
Allumer la hotte au moins une minute avant de commencer a cuisine pour canaliser les fumées et les vapeurs vers la surface d'aspiration.
Au terme de la cuisson, laisser la hotte en fonction jusqu'à l'aspiration complete de toutes les vapeurs et odeurs: grâce à la fonction Timer, il est possible de programmer l'arrêt automatique de la hotte au bout de 15 minutes de fonctionnement.
I vitesse: maintient l'air pur avec de faibles consommations d'électricité.
Il vitesse: conditions normales d'utilisation.
III vitesse: presence de fortes odeurs et vapeurs.
IV vitesse: elimination rapide des odeurs et vapeurs.
QUAND LAYER OU CHANGER LES FILTRES?
Les filtres métalliques doivent être lavés après 30 heures d'utilisation. Les filtres au charbon actif (en option) doivent être replacés tous les 3-4 mois selon l'utilisation de la hotte.
Pour toute information supplémentaire, voir le chap. « ENTRETIEN »
COMMANDE ÉLECTRONIQUE
| + | Mateur ON/OFF Au démarrage, la vitesse est celle méorisée à l'arrêt précé- dent. | |
| + | Augmentation de la vitesse de 1 à 4 La vitesse 4 n'est activée que pendant quelques minutes, puis la vitesse 3 s'active. | Les vitesse sont signalées par les lampes LED générées sur les touches: + + - Vitesse 1 + + - Vitesse 2 + + - Vitesse 3 + + - Vitesse 4 (LED « + » clignotante) |
| - | Diminution de la vitesse de 4 à 1 | |
| Allumage / extinction lumière | ||
| TIMER (LED rouge clignotante) Arrêt automatique après 15 min. La fonction se désactive (LED rouge éteinte) si : -Vous appuyez une autre fois sur la touche TIMER -Si vous appuyez sur la touche ON/OFF (+) ALARME FILTRES (LED rouge fixe avec (+off) Entretien des filtres anti-graisse après environ 30 heures d'utilisation. Enconcer (+pendant 3 secondes pour remettre le comp- teur à zéro. | ||
ENTRETIEN
Avant de proceder à toute opération de nettoyage ou d'entretien, désactiver l'appareil en enlevant la fiche ou en agissant sur l'interrupteur général.
Il ne faut pas utiliser de détergents contenant des substances abrasives, acides ou corrosives, ni de chiffons ayant des surfaces réches.
Un entretien constant garantit un bon fonctionnement et un bon rendement dans le temps.
Il faut accorder une attention particuliere aux filtres métalliques antigraissé : le nettoyage frequent des filtres et de leurs supports fait en sorte que les graisses inflammables ne s'accumulent pas.
NETTOYAGE DES SURFACES EXTERNES
Il est conseilé de nettoyer les surfaces externes de la hotte au moins tous les 15 jours afin d'éviter que les substances hulleuses ou grasses ne puissant les attaquer. Pour le nettoyage de la hotte, réalisée en acier inox brossé, le Fabricant conseille l'utilisation des serviettes « Magic Steel »
Sinon, pour tous les autres types de surface, le nettoyage doit être effectué en utilisant un chiffon humide légèrement impregné d'un détergent liquide neutre ou avec de l'alcool dénaturé.
Terminer le nettoyage en rincant et en essuyant soigneusement avec des chiffons doux.
Ne pas utiliser trop d'eau à proximé du tableau de commande et des dispositifs d'éclairage pour éviter que l'humidité atteigne des partieslectroniques.
Le nettoyage des panneaux en verre doit être effectué uniquement avec des déterments spécifique non corrosifs ni abrasifs avec un chiffon doux.
Le Fabricant décline toute responsabilité si ces instructions ne sont pas respectées.
NETTOYAGE DES SURFACES INTERNES
Il est interdit de nettoyer les parties électriques ou celles relatives au moteur à l'intérieur de la hotte, avec des liquides ou des solvants.
Pour les parties métalliques internes, consulter le paragraphe précédent.
FILTRES METALLIQUES ANTI-GRAISSE
Il est conseilé de laver souvent les filtres métalliques (au moins tous les mois) en les laissant tremper pendant une heures environ dans de l'eau bouillante avec du produit vaisse, en évitant de les plier.
Ne pas utiliser de détergents corrosifs, acides ou alcalins.
Les rincer soigneusement et attendre quils soient bien secs avant de les remonter.
Le lavage en lave-vaisselle est permis, mais il pourrait ternir le matériel des filtres : pour réduire cet inconvénient, utiliser des lavages à basses températures (131°F / 55°C max.).
Pour l'extraction et l'introduction des filtres métalliques anti-graisse, voir les instructions de montage.
Ces filtres retiennent les odeurs presents dans l'air qui les traverse. L'air épure est ainsi renvoyé dans la pierce.
Les filtres au charbon actif doivent etre remplacés en moyenne tous les 3-4 mois dans des conditions d'utilisation normales.
Pour le remplacement des filtres au charbon actif, voir les instructions de montage.
ECLAIRAGE
La hotte est equipée d'un éclairage par des spots LED à haute efficacité, basse consommation et durée très élevée en conditions d'utilisation normale.
S'il faut remplaner le spot, proceder comme sur la figure.
ÉLIMINATION EN FIN DE VIE
Le symbole de la poubelle barringe reporte sur l'appareil en voite possession indique que le produit est un DEEE, c'est-à-dire un « Dechet derivant d'Equipements Electriques et Electro
niques » et, par conséquent, il ne doit pas être jété dans la poubelle non sélective (c'est-à-dire avec les « déchets urbains mixtes »), mais il doit être géré séparément afin d'être soumis aux opérations spécifiques pour sa réutilisation ou bien à un traitement spécifique, pour enlever et eliminer en toute sécurité toute substance nefaste pour l'environnement et extraire les matières premières pouvant être recyclées. L'élimination correcte de ce produit contribuera à sauvégarder de précieuses ressources et à éviter de potentiels effets négatifs pour la santé de l'homme et pour l'environnement, qui pourrait être causés par une élimination inappropriée des déchets.
Nous vous prions de contacter les autorités locales pour de plus amples détails sur le point d'élimination désigné le plus proche. Des amendes pouraient être appliquées pour l'élimination incorrecte de ces déchets, conformément à la législation nationale.
INFORMATIONS SUR L'ÉLIMINATION DANS LES PAYS DE L'UNION EUROPÉENNE
La directive communautaire sur les apparciels DEEEA a ete transposee en mode different par chaque nation, par consequent si I'on souhaite eliminer cet apparciel nous conseillons de contacter les autorites locales ou le revendeur pour demander la methode d'elimination correcte.
INFORMATIONS SUR L'ELIMINATION DANS LES PAYS QUI N'APPARTIENNENT PAS A L'UNION EUROPEENNE
Le symbole de la poubelle barree est valable seulement dans l'Union Européenne: si I'on souhaite éliminer cet appeareil dans d'autres pays, nous conseillons de contacter les autorités locales ou le revendeur pour demander la méthode d'élimination correcte.
ATTENTION!
Le Fabriquant se reserve le droit d'apporter des modifications aux appar-
pareils à tout moment et sans préavis. L'impression, la traduction et la
reproduction, même partielle, du present manuel doivent être autoris
ses par le Fabricant.
Les informations techniques, les représentations graphiques et les specifications générées dans ce manuel sont indicatives et non divulgables.
La langue de réduction du manuel est l'italien, le Fabricant n'est pas responsable d'eventuelles erreurs de transcription ou de traduction.
